TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

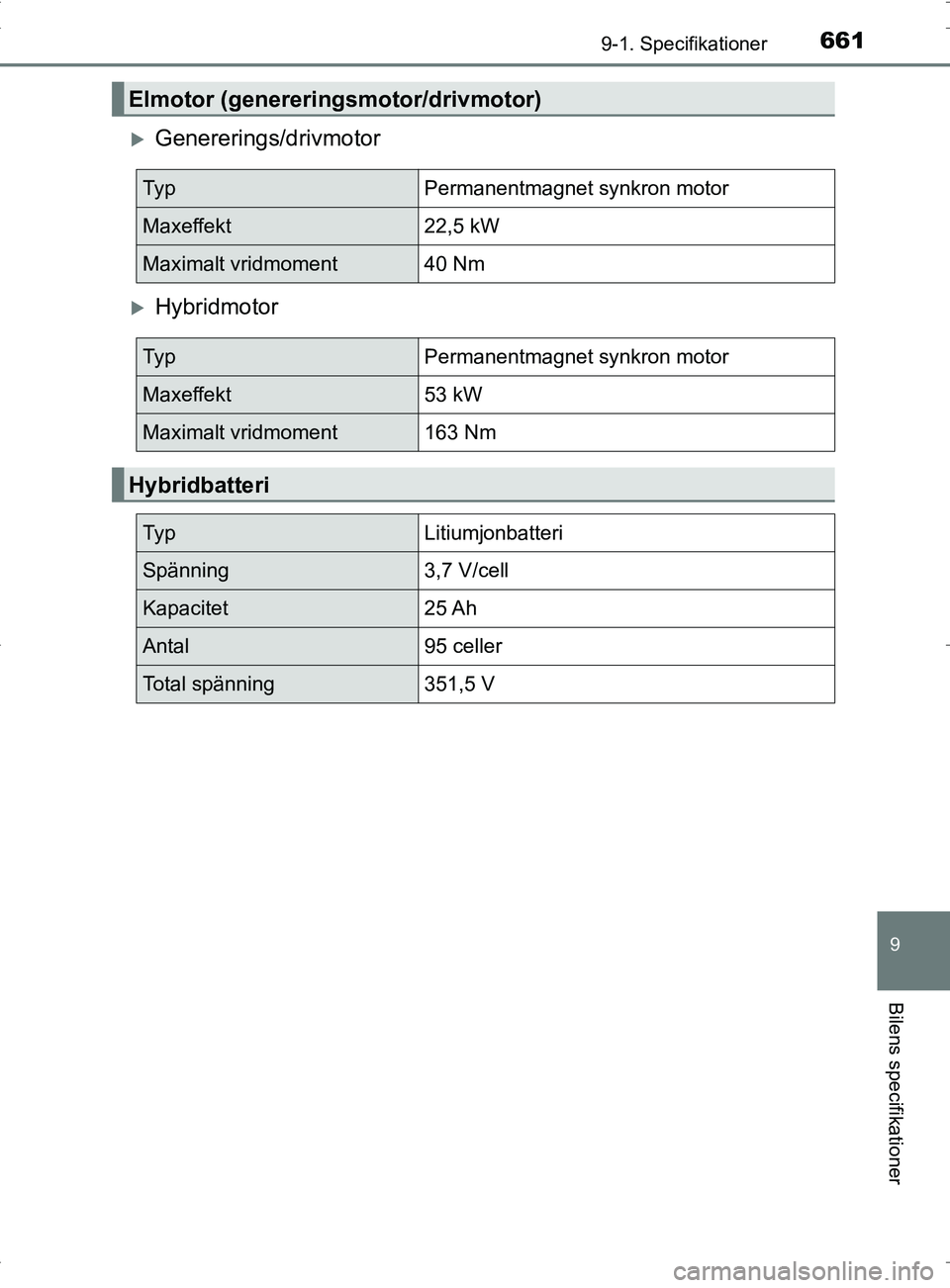

6619-1. Specifikationer
OM47A89SE
9
Bilens specifikationer
Genererings/drivmotor
Hybridmotor
Elmotor (genereringsmotor/drivmotor)
Ty pPermanentmagnet synkron motor
Maxeffekt22,5 kW
Maximalt vridmoment40 Nm
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,7 V/cell
Kapacitet25 Ah
Antal95 celler
Total spänning351,5 V
OM47A89SE.book Page 661 Thursday, November 10, 2016 8:27 PM

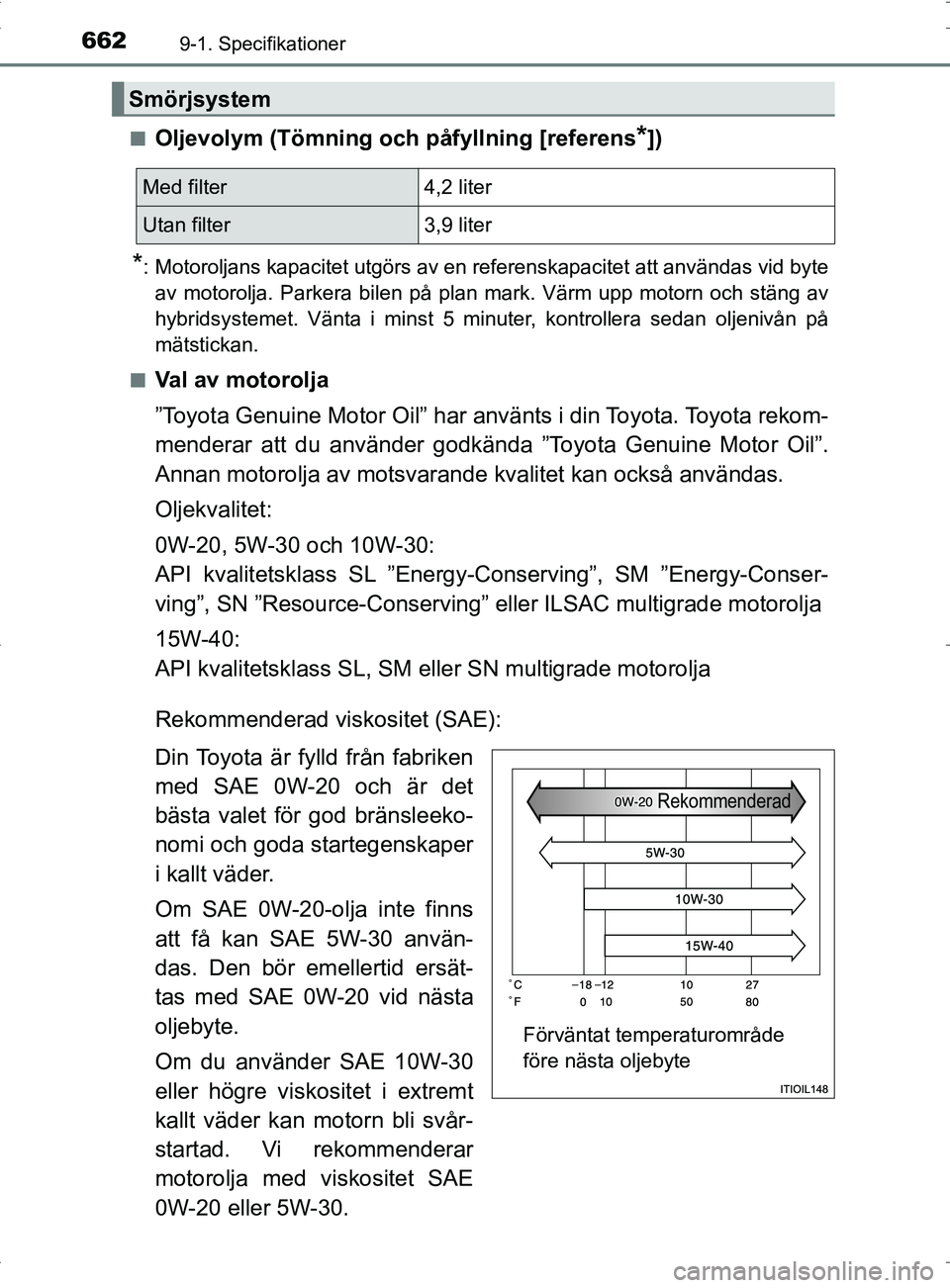

6629-1. Specifikationer
OM47A89SE■
Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderad
OM47A89SE.book Page 662 Thursd ay, November 10, 2016 8:27 PM

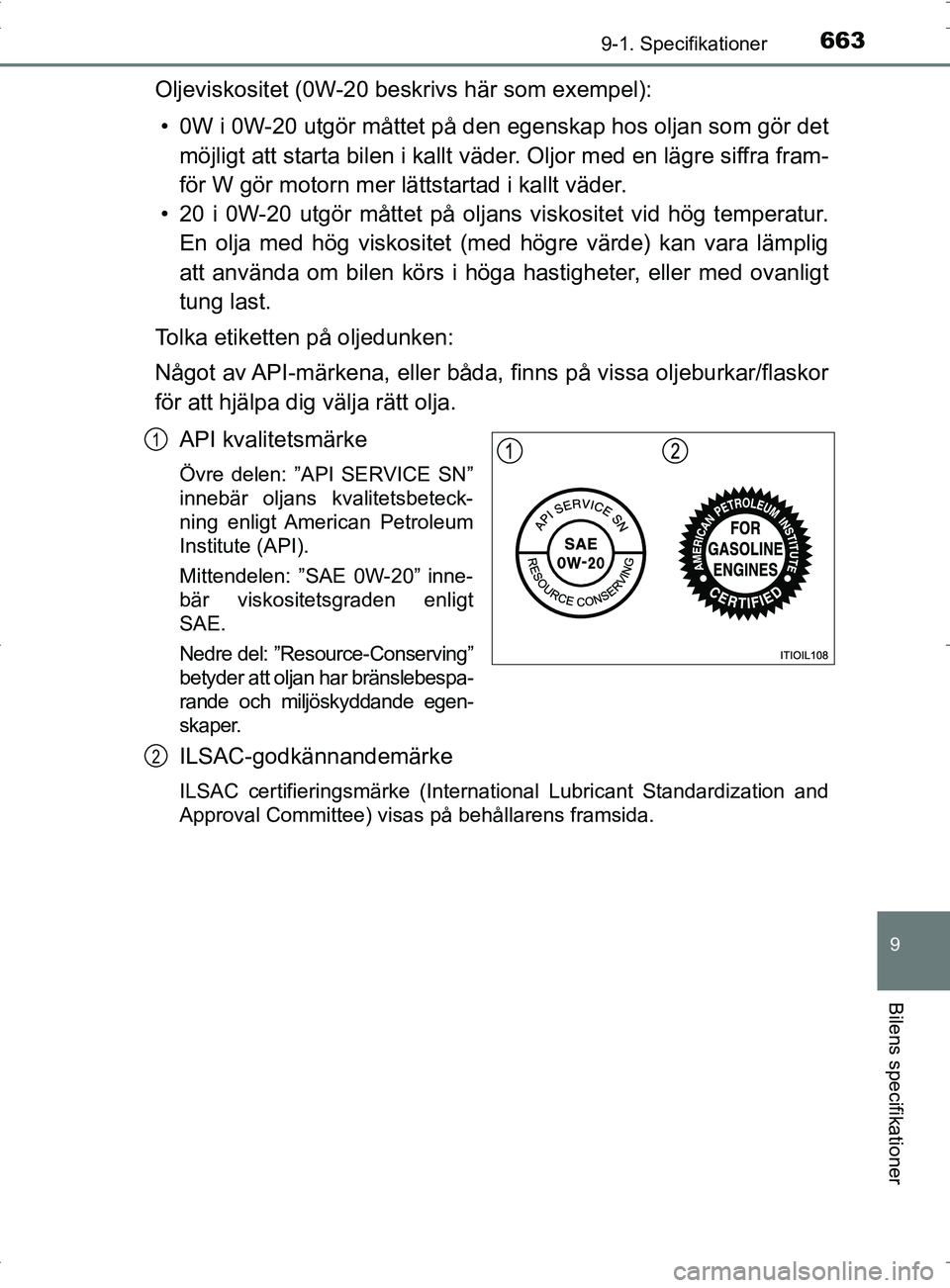

6639-1. Specifikationer
OM47A89SE
9
Bilens specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47A89SE.book Page 663 Thursd ay, November 10, 2016 8:27 PM

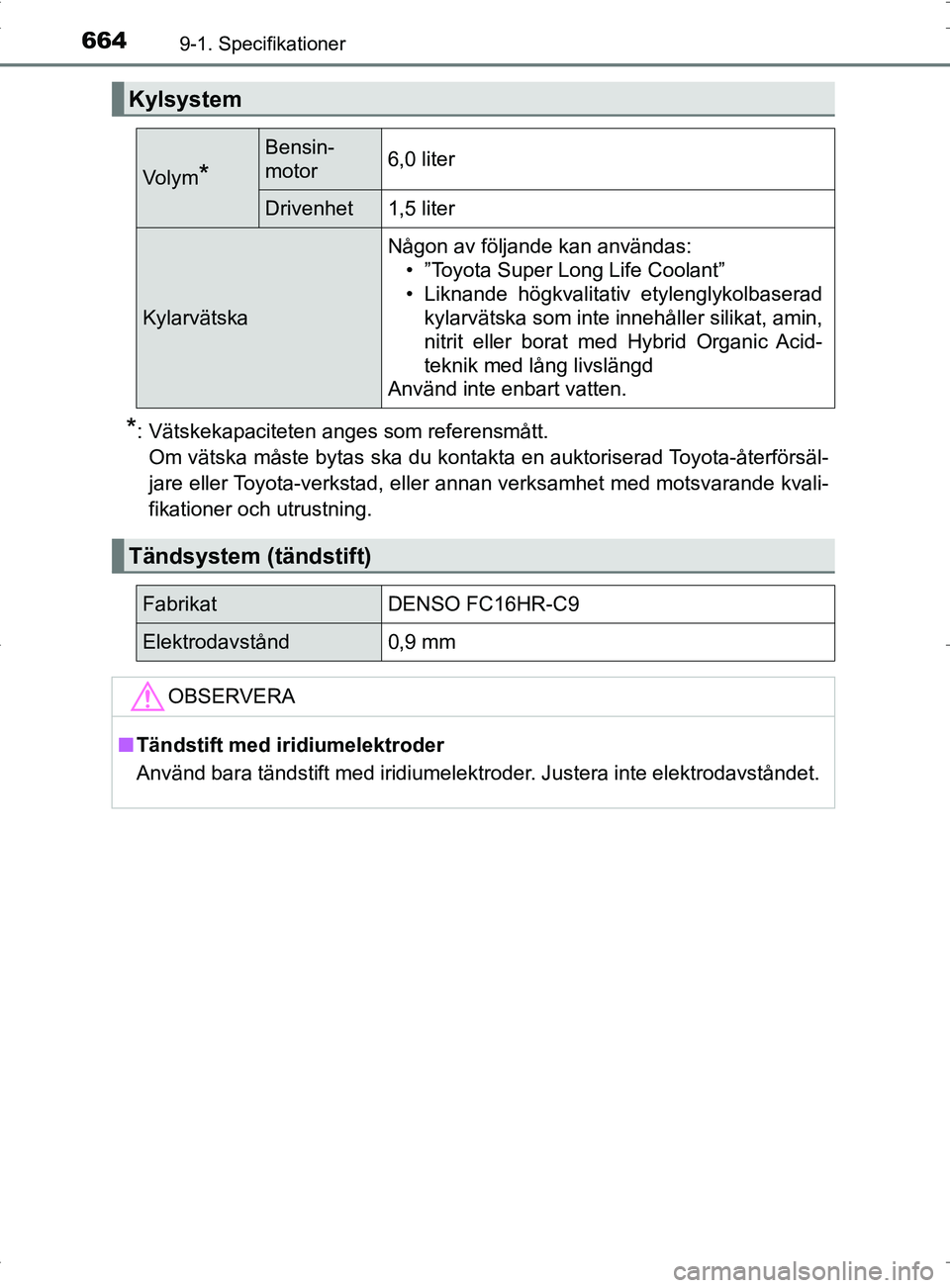

6649-1. Specifikationer
OM47A89SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Kylsystem
Vo l y m*
Bensin-
motor6,0 liter
Drivenhet1,5 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-C9
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47A89SE.book Page 664 Thursd ay, November 10, 2016 8:27 PM

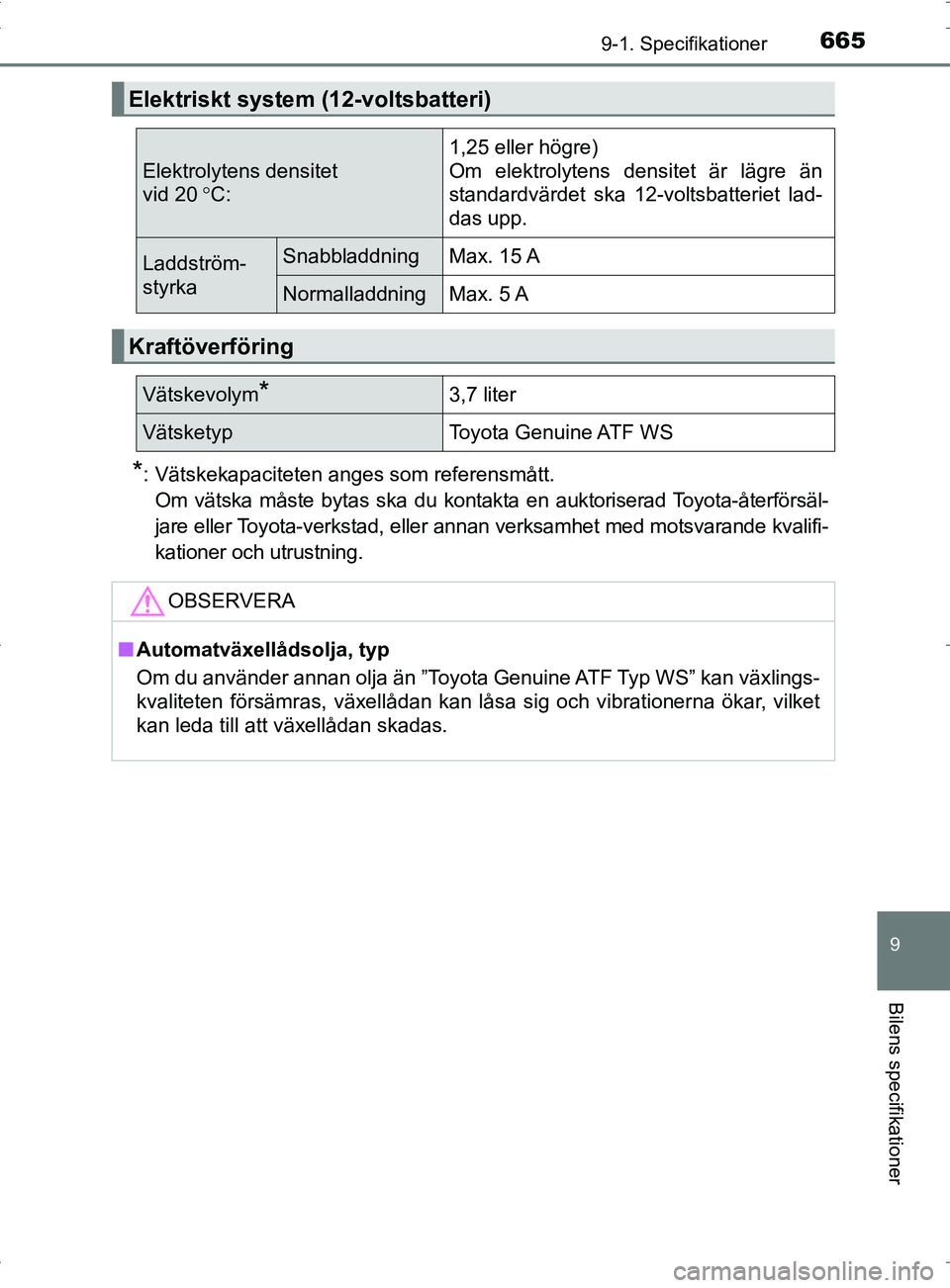

6659-1. Specifikationer
OM47A89SE
9
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkst ad, eller annan verksamhet med motsvarande kvalifi-
kationer och utrustning.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet
vid 20 °C: 1,25 eller högre)
Om elektrolytens densitet är lägre än
standardvärdet ska 12-voltsbatteriet lad-
das upp.
Laddström-
styrkaSnabbladdningMax. 15 A
NormalladdningMax. 5 A
Kraftöverföring
Vätskevolym*3,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■
Automatväxellådsolja, typ
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
OM47A89SE.book Page 665 Thursd ay, November 10, 2016 8:27 PM

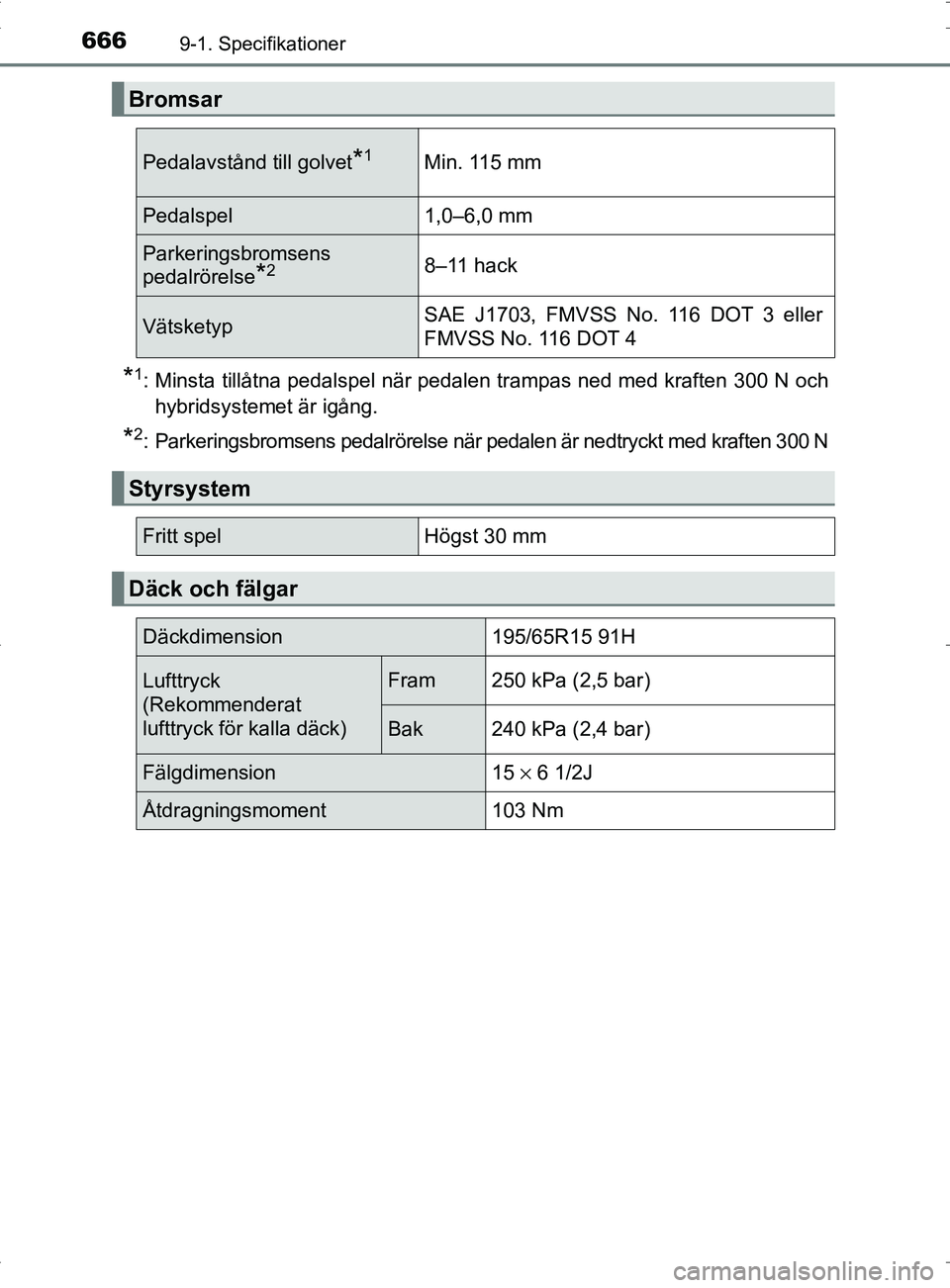

6669-1. Specifikationer
OM47A89SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 300 N ochhybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften 300 N
Bromsar
Pedalavstånd till golvet*1Min. 115 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens
pedalrörelse
*28–11 hack
VätsketypSAE J1703, FMVSS No. 116 DOT 3 eller
FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension195/65R15 91H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram250 kPa (2,5 bar)
Bak240 kPa (2,4 bar)
Fälgdimension15 × 6 1/2J
Åtdragningsmoment103 Nm
OM47A89SE.book Page 666 Thursd ay, November 10, 2016 8:27 PM

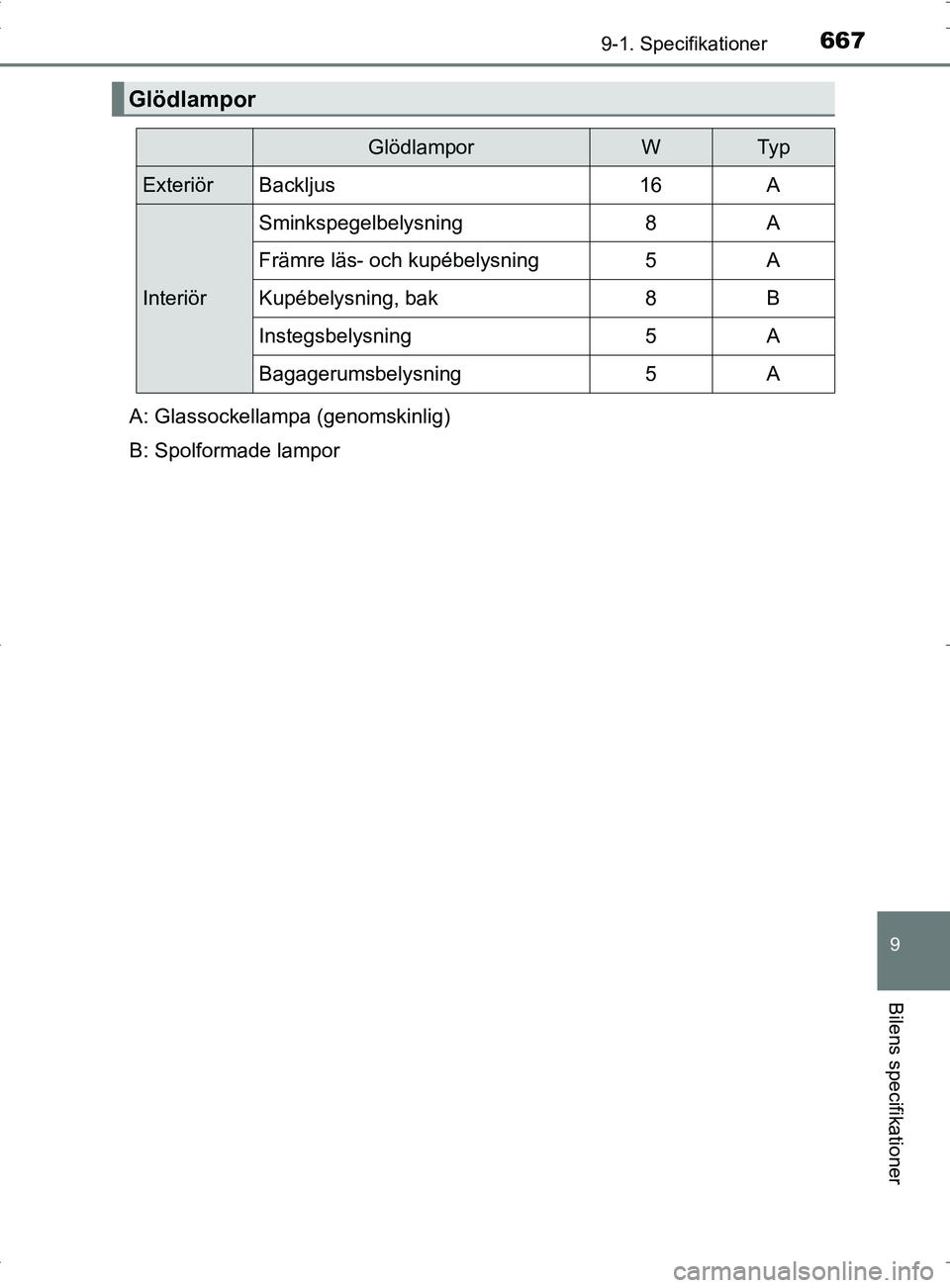

6679-1. Specifikationer
OM47A89SE
9
Bilens specifikationer
Glödlampor
GlödlamporWTy p
ExteriörBackljus16A
Interiör
Sminkspegelbelysning8A
Främre läs- och kupébelysning5A
Kupébelysning, bak8B
Instegsbelysning5A
Bagagerumsbelysning5A
A: Glassockellampa (genomskinlig)
B: Spolformade lampor
OM47A89SE.book Page 667 Thursday, November 10, 2016 8:27 PM

6689-1. Specifikationer
OM47A89SE

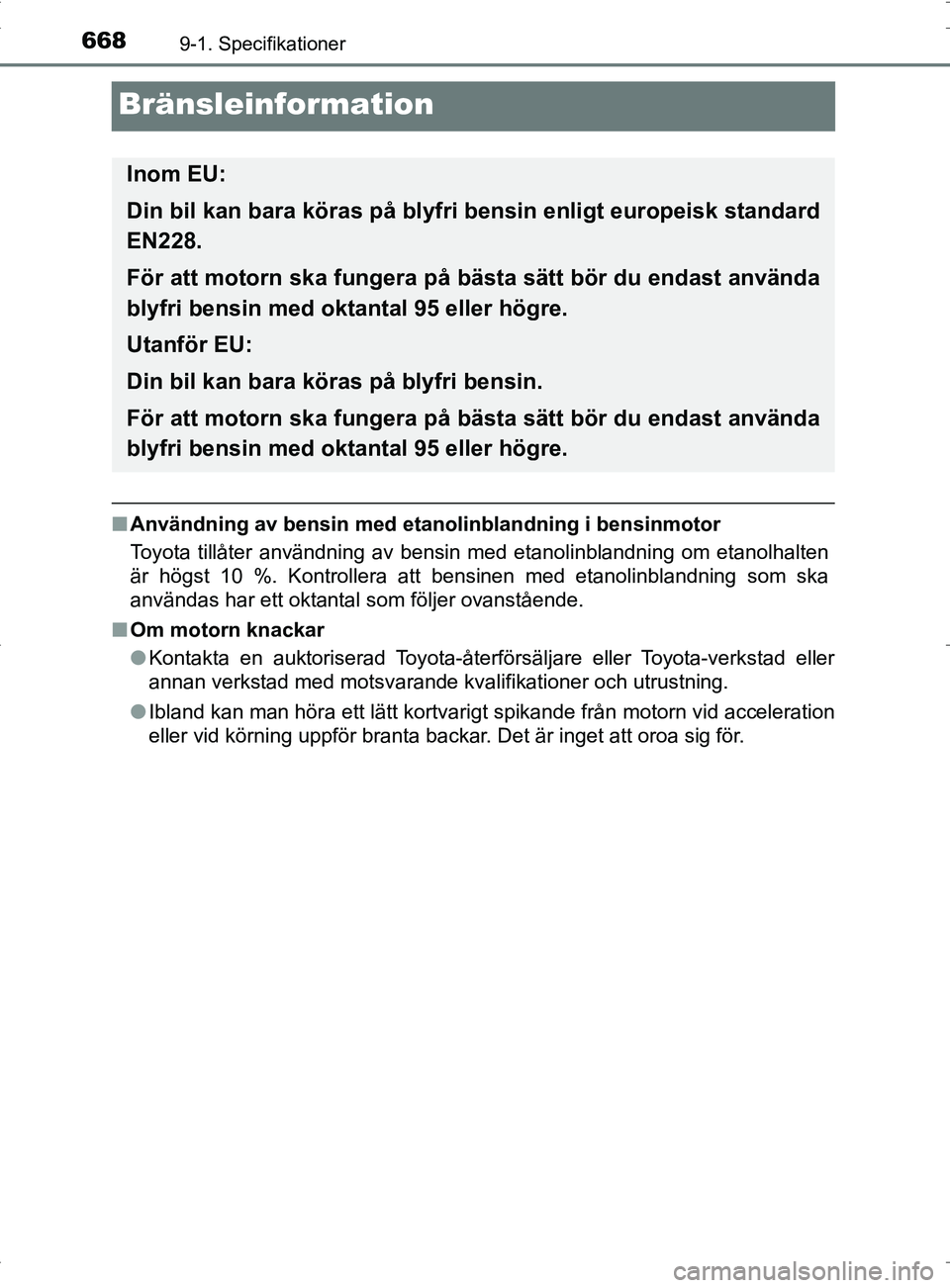

Bränsleinformation
■Användning av bensin med etan olinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM47A89SE.book Page 668 Thursd ay, November 10, 2016 8:27 PM

6699-1. Specifikationer
OM47A89SE
9
Bilens specifikationer

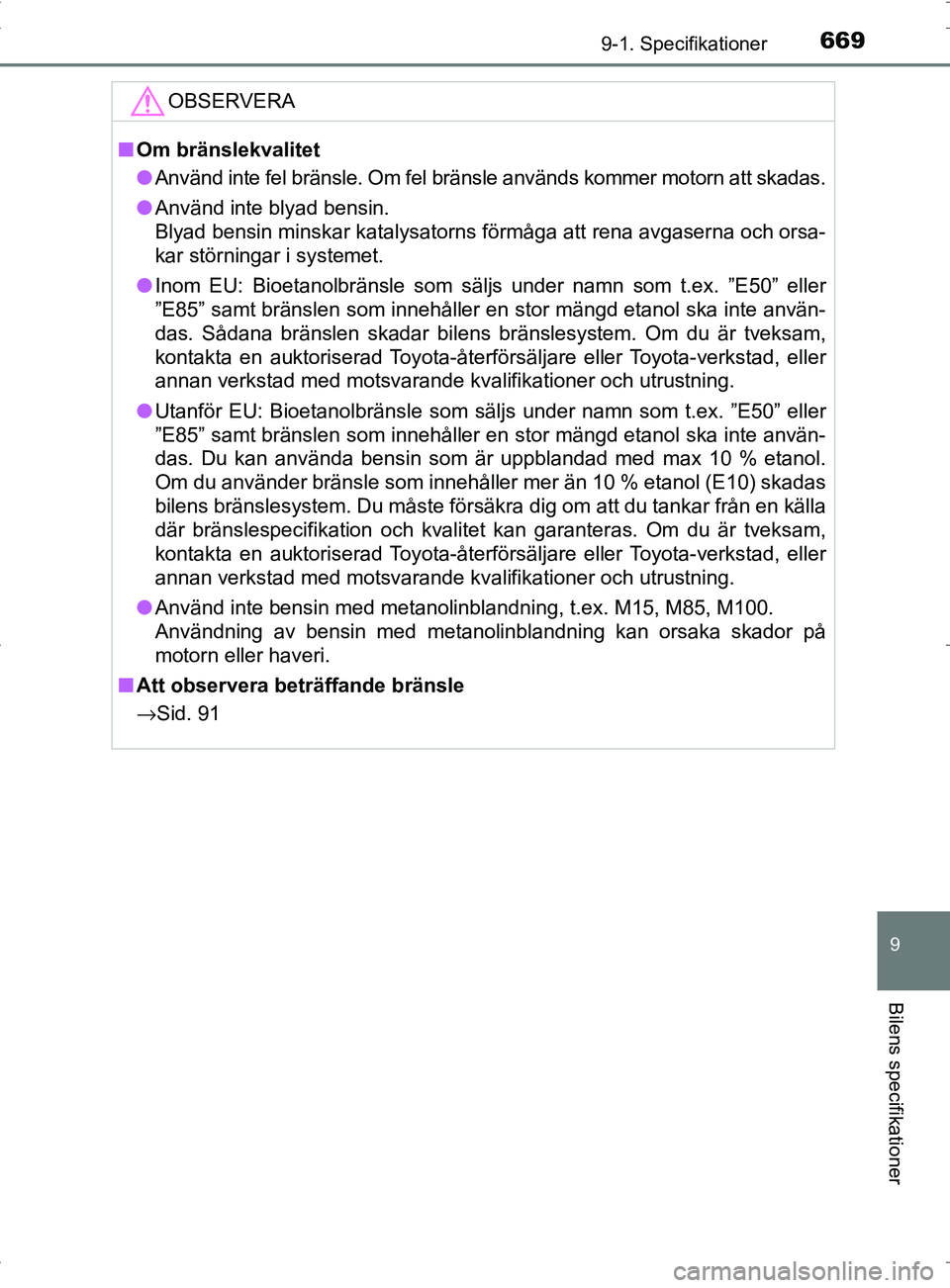

OBSERVERA
■Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kommer motorn att skadas.
● Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsa-
kar störningar i systemet.
● Inom EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Sådana bränslen skadar bilens bränslesystem. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. ”E50” eller
”E85” samt bränslen som innehåller en stor mängd etanol ska inte använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. Om du är tveksam,
kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Använd inte bensin med metanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med metanolinblandning kan orsaka skador på
motorn eller haveri.
■ Att observera betr äffande bränsle
→ Sid. 91
OM47A89SE.book Page 669 Thursd ay, November 10, 2016 8:27 PM

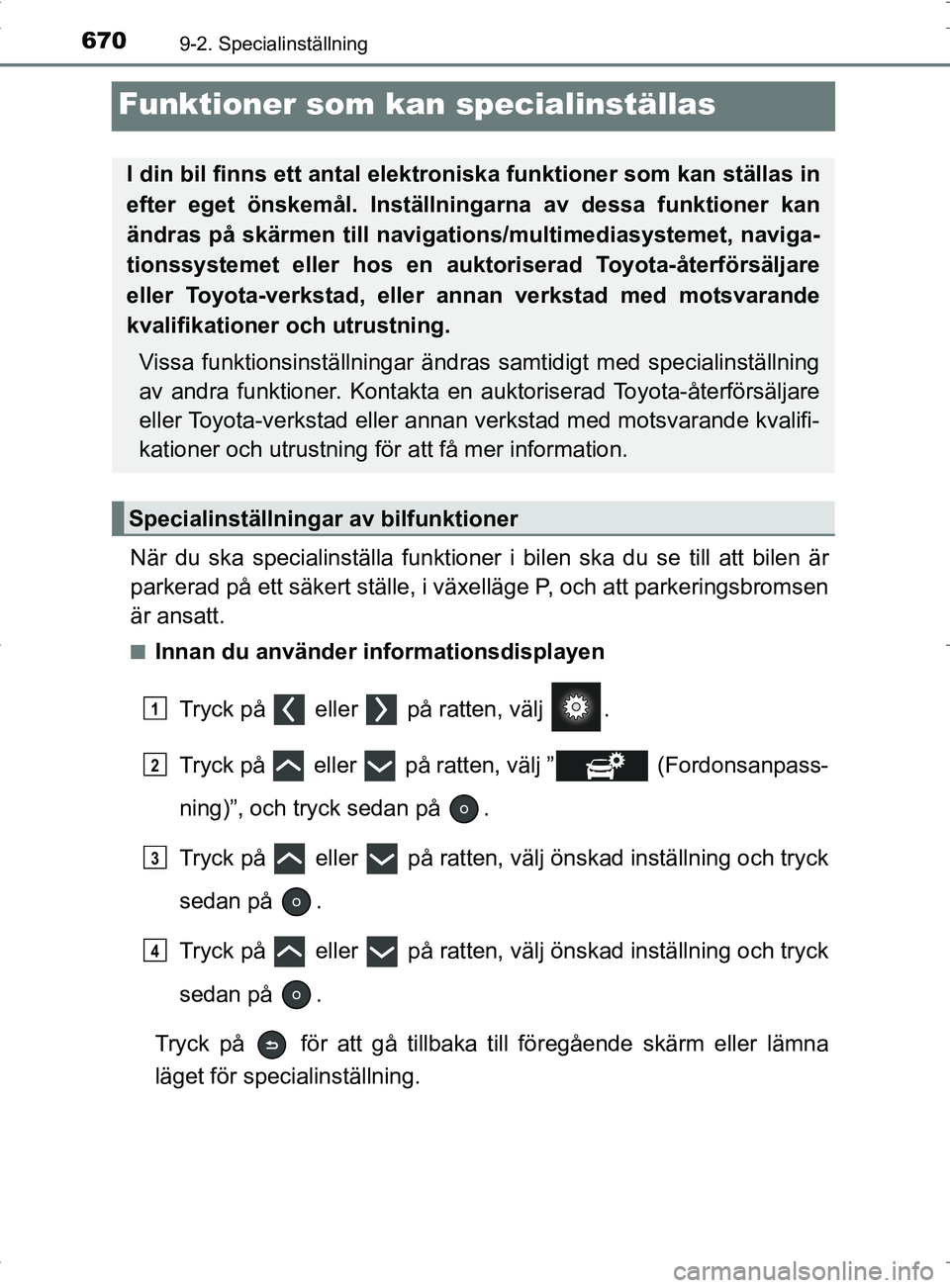

6709-2. Specialinställning
OM47A89SE
Funktioner som kan specialinställas
När du ska specialinställa funktioner i bilen ska du se till att bilen är
parkerad på ett säkert ställe, i växelläge P, och att parkeringsbromsen
är ansatt.
■Innan du använder informationsdisplayenTryck på eller på ratten, välj .
Tryck på eller på ratten, välj ” (Fordonsanpass-
ning)”, och tryck sedan på .
Tryck på eller på ratten, vä lj önskad inställning och tryck
sedan på .
Tryck på eller på ratten, vä lj önskad inställning och tryck
sedan på .
Tryck på för att gå tillbaka till föregående skärm eller lämna
läget för specialinställning.
I din bil finns ett antal elektroni ska funktioner som kan ställas in
efter eget önskemål. Inställningarna av dessa funktioner kan
ändras på skärmen till navigati ons/multimediasystemet, naviga-
tionssystemet eller hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Vissa funktionsinställningar ändras samtidigt med specialinställning
av andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning för att få mer information.
Specialinställningar av bilfunktioner
1
2
3
4
