6218-2. Åtgärder i en akut situation
OM47A89SE
8

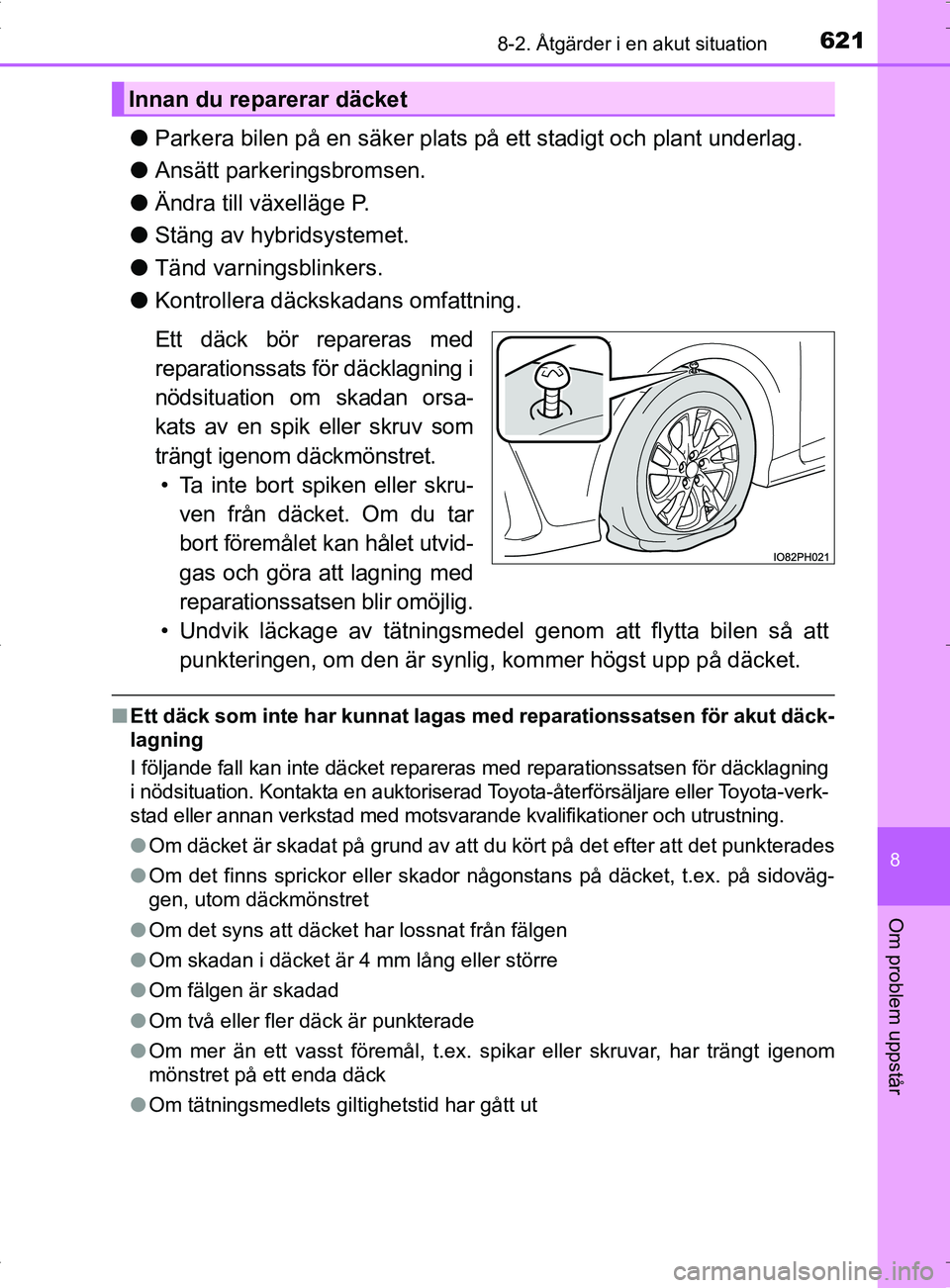

Om problem uppstår
●Parkera bilen på en säker plats på ett stadigt och plant underlag.
● Ansätt parkeringsbromsen.
● Ändra till växelläge P.
● Stäng av hybridsystemet.
● Tänd varningsblinkers.
● Kontrollera däckska dans omfattning.
Ett däck bör repareras med
reparationssats för däcklagning i
nödsituation om skadan orsa-
kats av en spik eller skruv som
trängt igenom däckmönstret. • Ta inte bort spiken eller skru- ven från däcket. Om du tar
bort föremålet kan hålet utvid-
gas och göra att lagning med
reparationssatsen blir omöjlig.
• Undvik läckage av tätningsmedel genom att flytta bilen så att
punkteringen, om den är synlig, kommer högst upp på däcket.
■ Ett däck som inte har kunnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med reparationssatsen för däcklagning
i nödsituation. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
● Om däcket är skadat på grund av att du kört på det efter att det punkterades
● Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
● Om det syns att däcket har lossnat från fälgen
● Om skadan i däcket är 4 mm lång eller större
● Om fälgen är skadad
● Om två eller fler däck är punkterade
● Om mer än ett vasst föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
● Om tätningsmedlets giltighetstid har gått ut
Innan du reparerar däcket
OM47A89SE.book Page 621 Thursd ay, November 10, 2016 8:27 PM

6228-2. Åtgärder i en akut situation
OM47A89SE

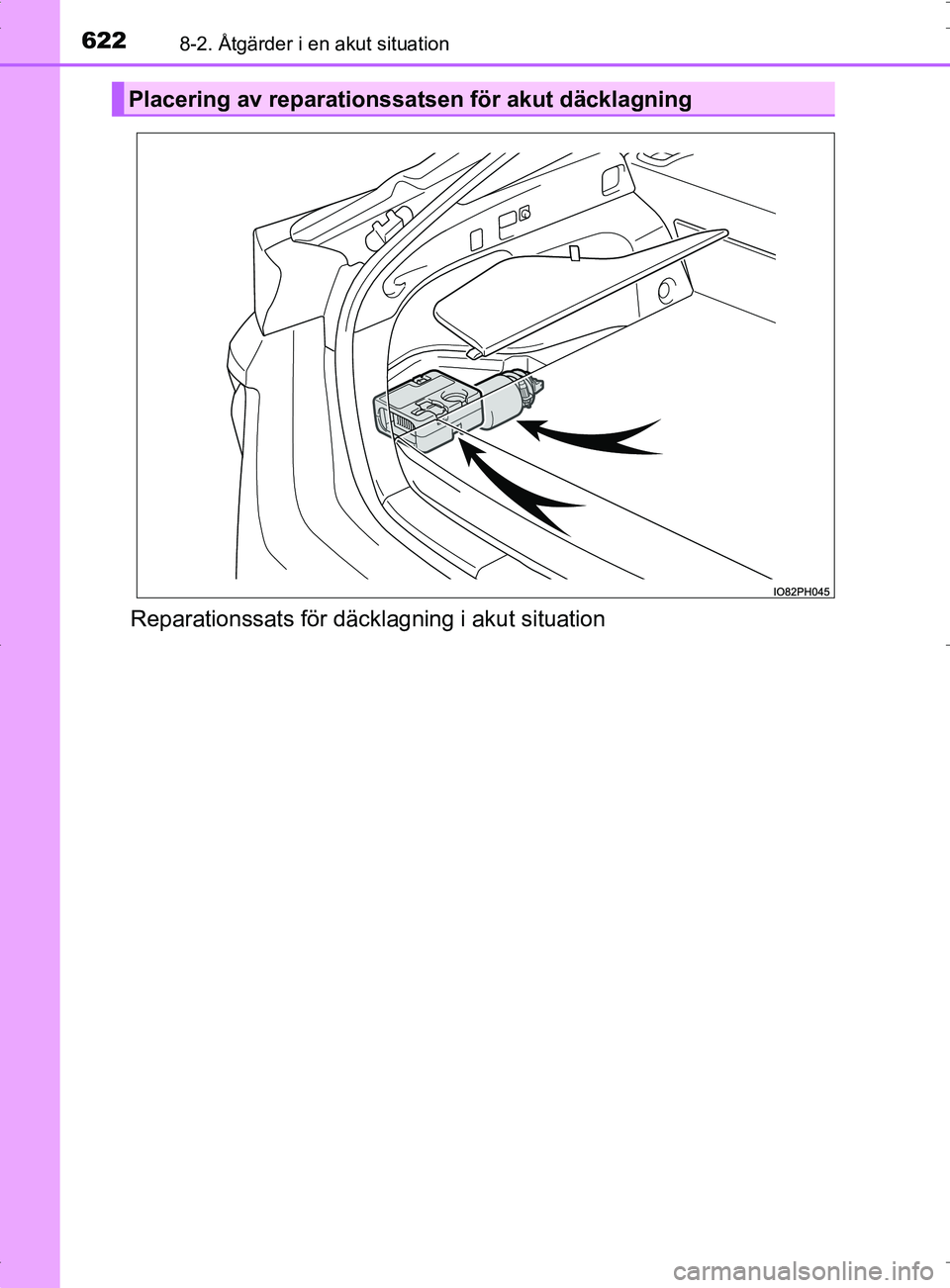

Reparationssats för däcklagning i akut situation
Placering av reparationssatsen för akut däcklagning
OM47A89SE.book Page 622 Thursday, November 10, 2016 8:27 PM

6238-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

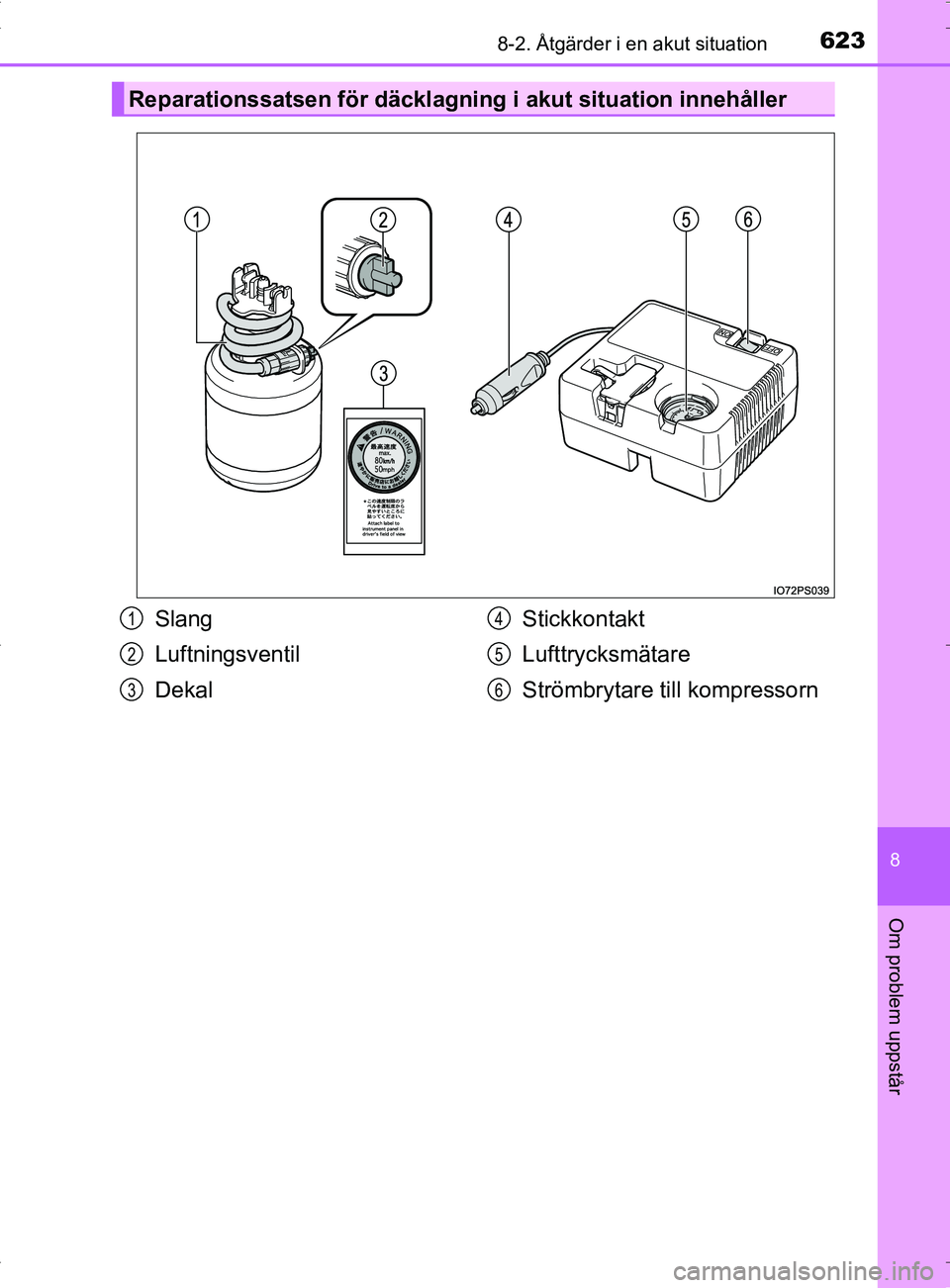

Reparationssatsen för däcklagning i akut situation innehåller
Slang
Luftningsventil
Dekal Stickkontakt
Lufttrycksmätare
Strömbrytare till kompressorn1
2
3
4
5
6
OM47A89SE.book Page 623 Thursd
ay, November 10, 2016 8:27 PM

6248-2. Åtgärder i en akut situation
OM47A89SE

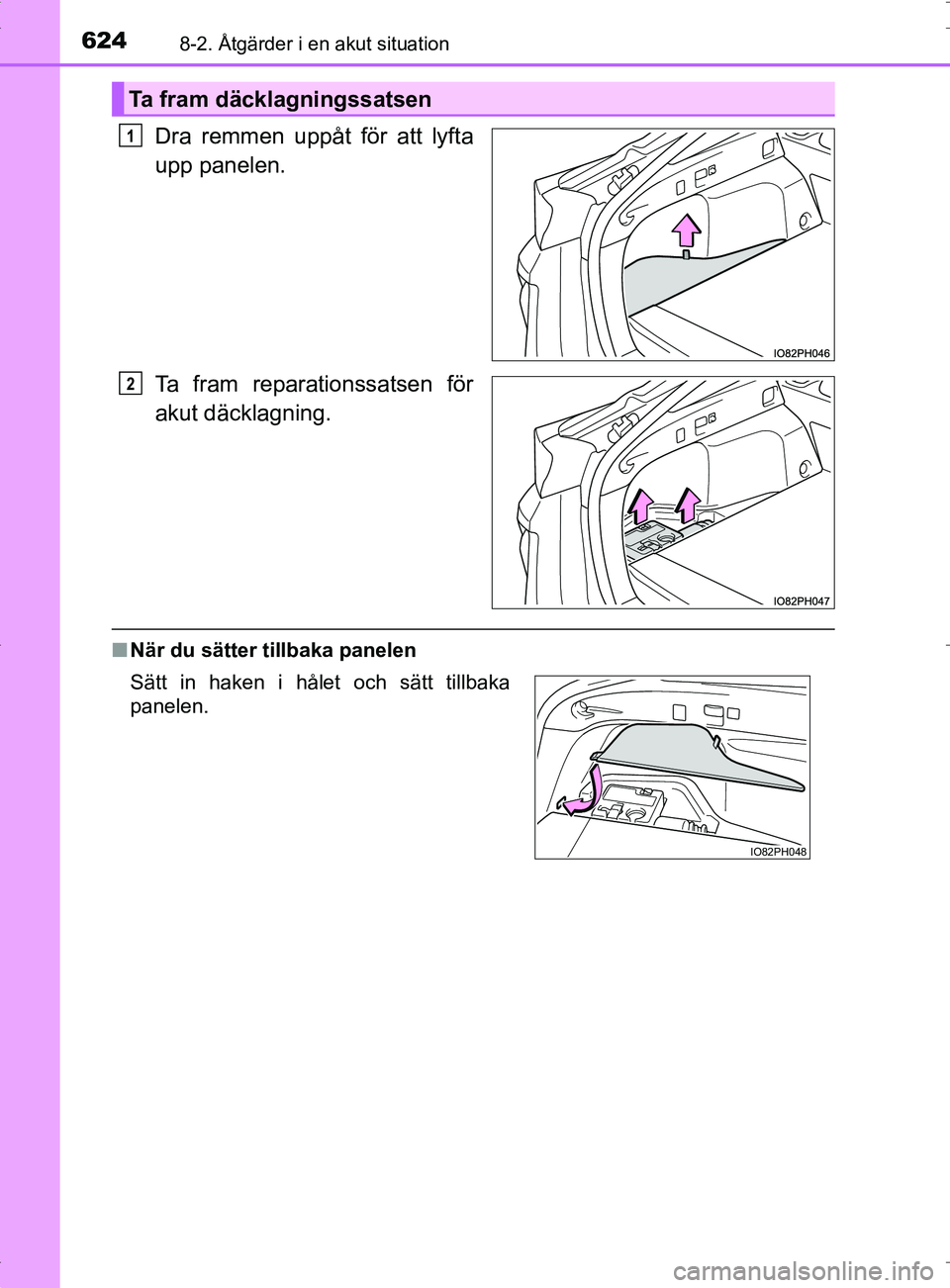

Dra remmen uppåt för att lyfta
upp panelen.
Ta fram reparationssatsen för
akut däcklagning.
■När du sätter tillbaka panelen
Ta fram däcklagningssatsen
1
2
Sätt in haken i hålet och sätt tillbaka
panelen.
IO82PH048
OM47A89SE.book Page 624 Thursd ay, November 10, 2016 8:27 PM

6258-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

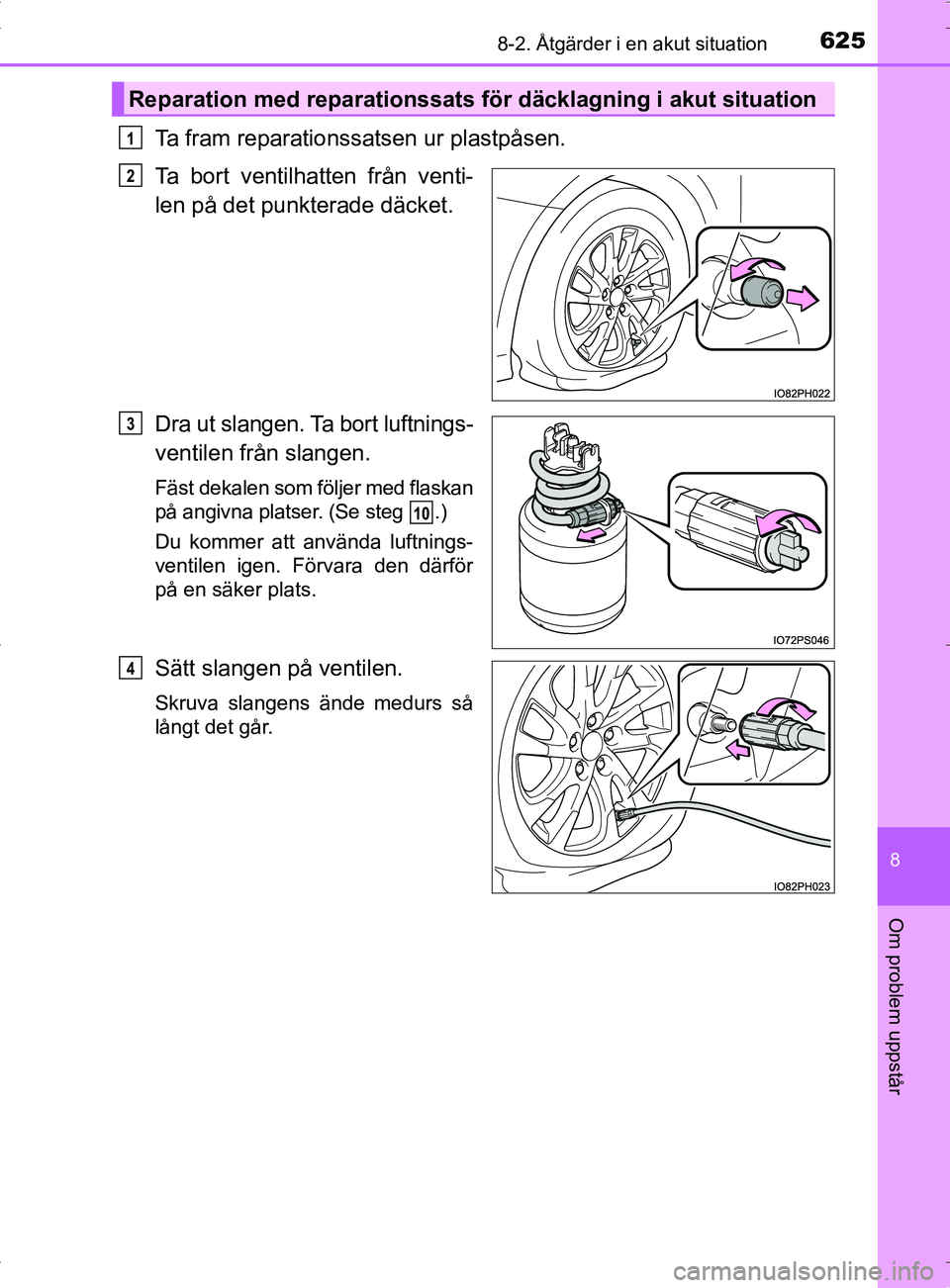

Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Dra ut slangen. Ta bort luftnings-ventilen från slangen.
Fäst dekalen som följer med flaskan
på angivna platser. (Se steg .)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Reparation med reparationssats för däcklagning i akut situation
1
2
3
10
4
OM47A89SE.book Page 625 Thursday, November 10, 2016 8:27 PM

6268-2. Åtgärder i en akut situation
OM47A89SE
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Lyft gummiproppen från kom-
pressorn.
Ta bort stickkontakten från
kompressorn.5
6
7
OM47A89SE.book Page 626 Thursday, November 10, 2016 8:27 PM

6278-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

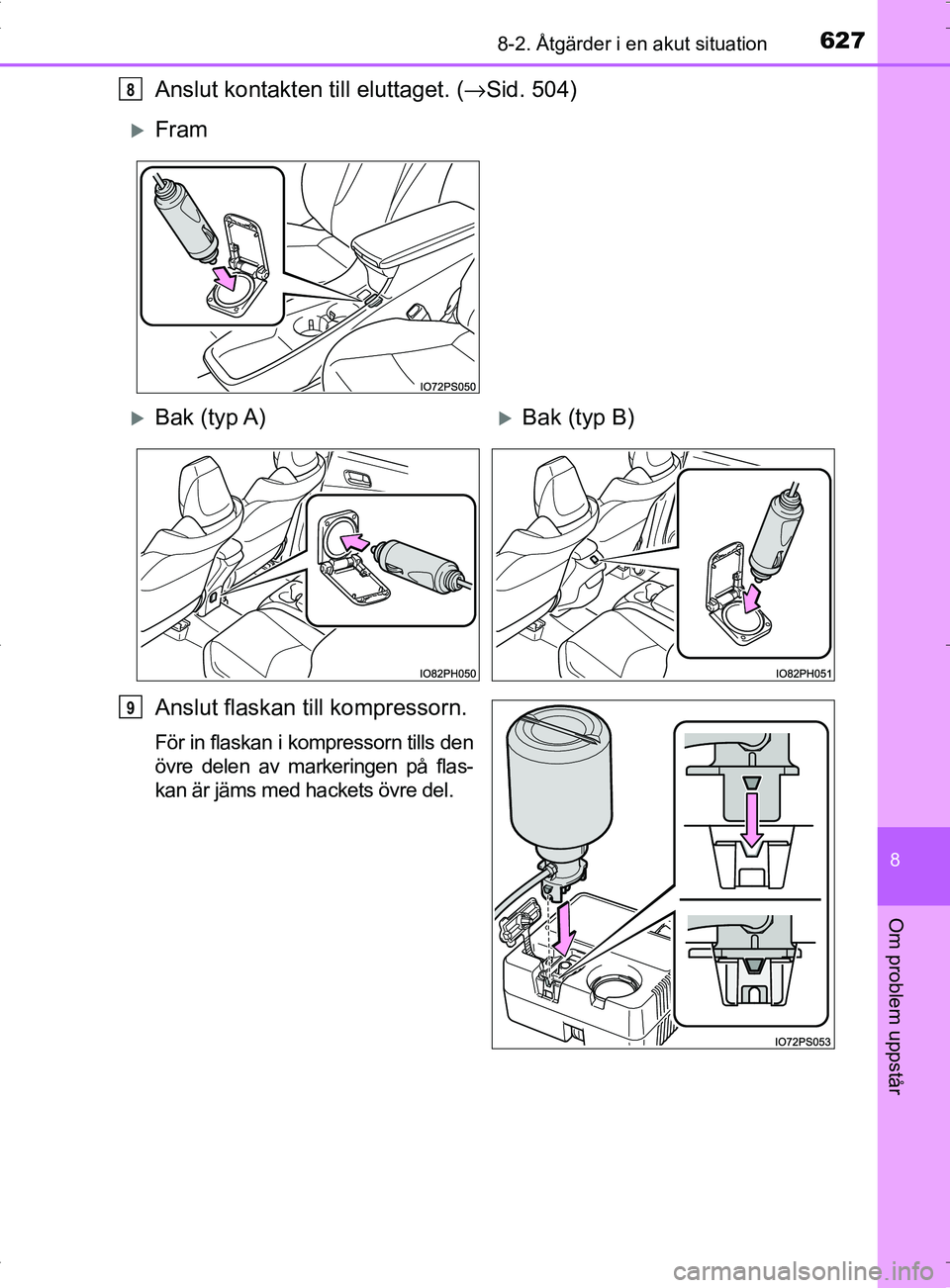

Anslut kontakten till eluttaget. (→Sid. 504)
Anslut flaskan till kompressorn.
För in flaskan i kompressorn tills den
övre delen av markeringen på flas-
kan är jäms med hackets övre del.
8
Fram
Bak (typ A)Bak (typ B)
9
OM47A89SE.book Page 627 Thursd ay, November 10, 2016 8:27 PM

6288-2. Åtgärder i en akut situation
OM47A89SE

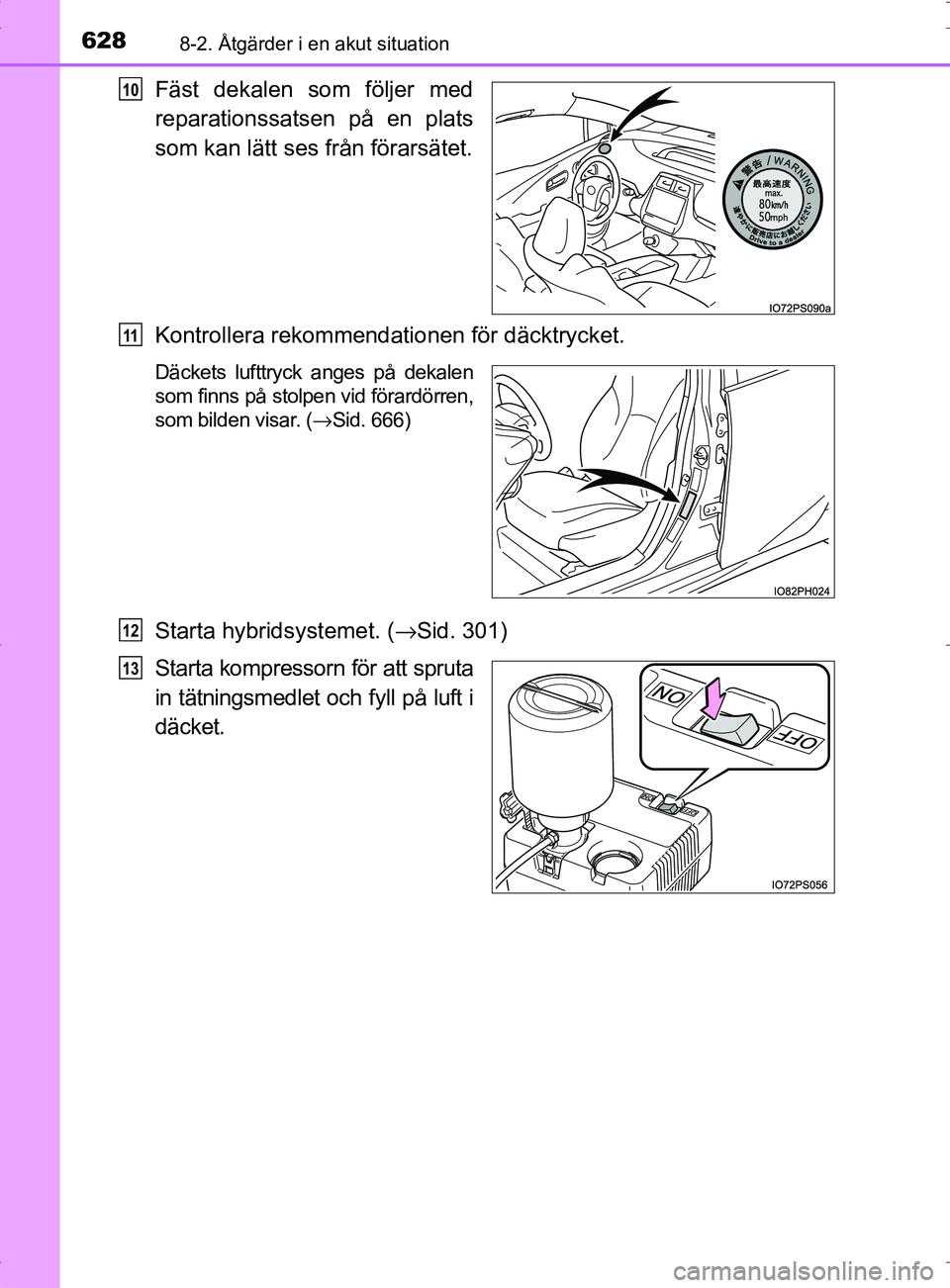

Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
Kontrollera rekommendationen för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardörren,
som bilden visar. (→Sid. 666)
Starta hybridsystemet. (→ Sid. 301)
Starta kompressorn för att spruta
in tätningsmedlet och fyll på luft i
däcket.
10
11
12
13
OM47A89SE.book Page 628 Thursd ay, November 10, 2016 8:27 PM

6298-2. Åtgärder i en akut situation
OM47A89SE
8
Om problem uppstår

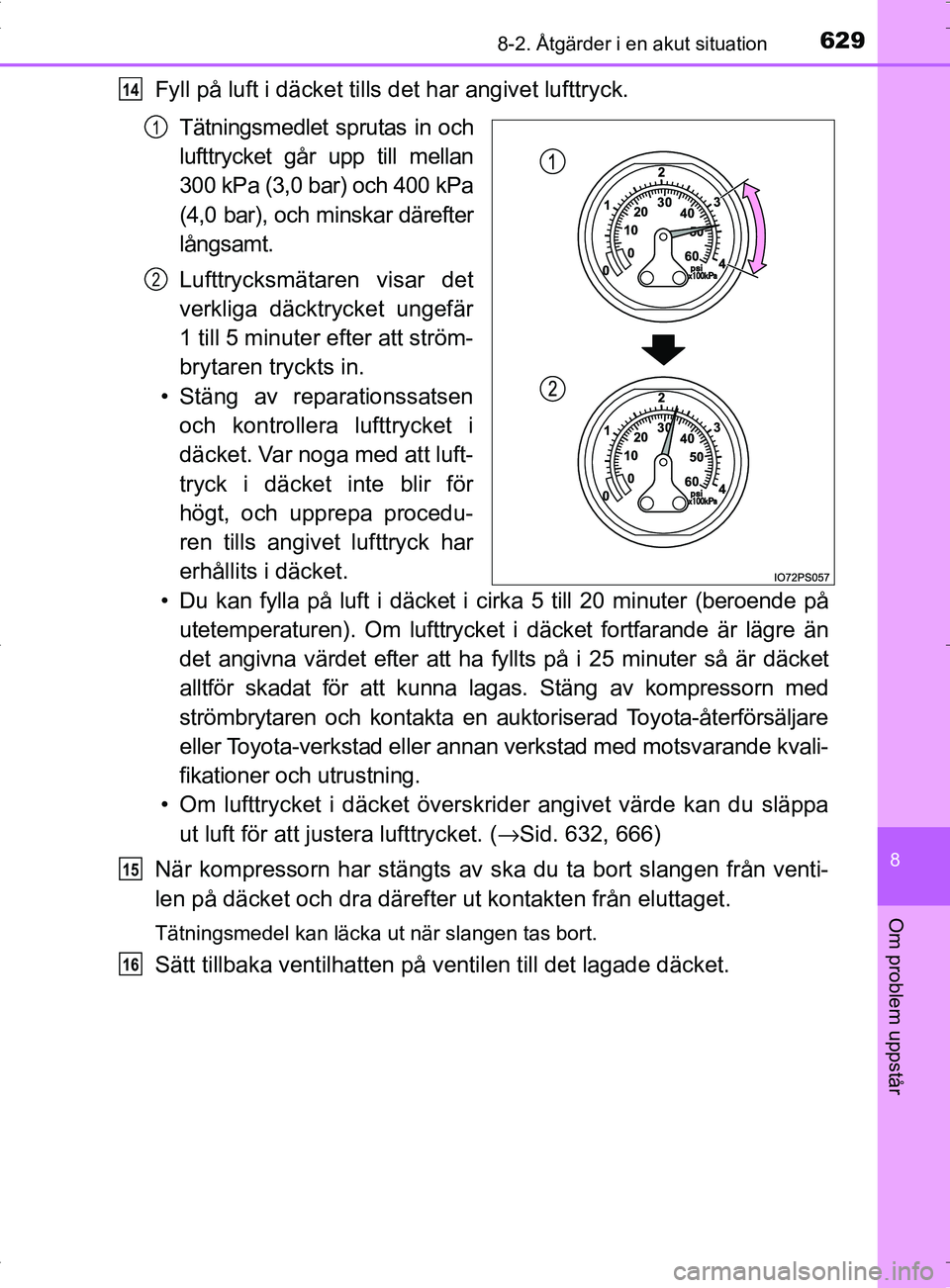

Fyll på luft i däcket tills det har angivet lufttryck.
Tätningsmedlet sprutas in och
lufttrycket går upp till mellan
300 kPa (3,0 bar) och 400 kPa
(4,0 bar), och minskar därefter
långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 till 5 minuter efter att ström-
brytaren tryckts in.
• Stäng av reparationssatsen och kontrollera lufttrycket i
däcket. Var noga med att luft-
tryck i däcket inte blir för
högt, och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
• Du kan fylla på luft i däcket i cirka 5 till 20 minuter (beroende på utetemperaturen). Om lufttrycket i däcket fortfarande är lägre än
det angivna värdet efter att ha fyllts på i 25 minuter så är däcket
alltför skadat för att kunna lagas. Stäng av kompressorn med
strömbrytaren och kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
• Om lufttrycket i däcket överskri der angivet värde kan du släppa
ut luft för att justera lufttrycket. ( →Sid. 632, 666)
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
14
1
2
15
16
OM47A89SE.book Page 629 Thursd ay, November 10, 2016 8:27 PM

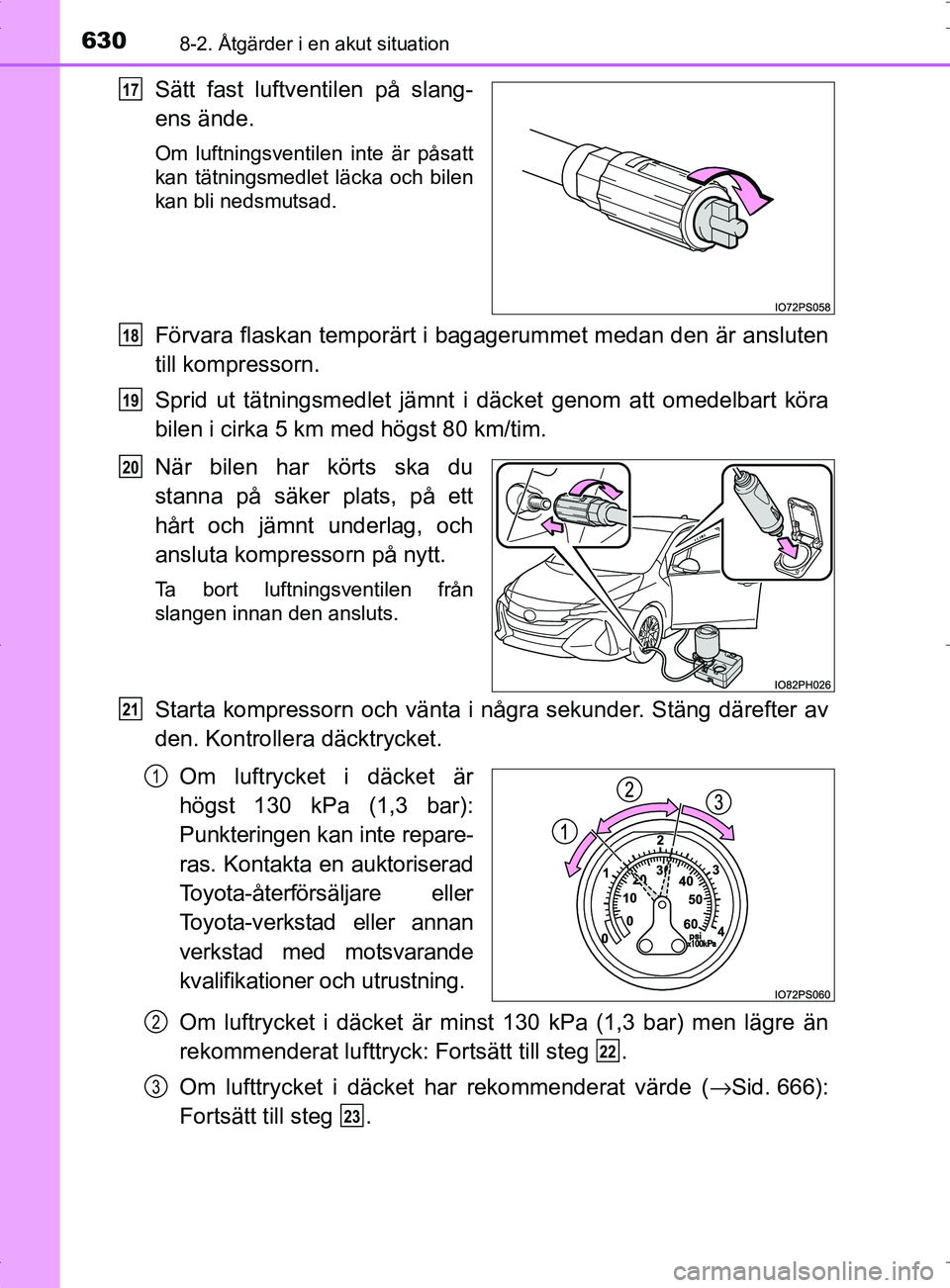

6308-2. Åtgärder i en akut situation
OM47A89SE
Sätt fast luftventilen på slang-
ens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
När bilen har körts ska du
stanna på säker plats, på ett
hårt och jämnt underlag, och
ansluta kompressorn på nytt.
Ta bort luftningsventilen från
slangen innan den ansluts.
Starta kompressorn och vänta i några sekunder. Stäng därefter av
den. Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repare-
ras. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( →Sid. 666):
Fortsätt till steg .
17
18
19
20
21
1
2
22
3
23
