TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS PLUG-IN HYBRID, Model: TOYOTA PRIUS PLUG-IN HYBRID 2017Pages: 746, PDF Size: 93.84 MB
Page 651 of 746

6518-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

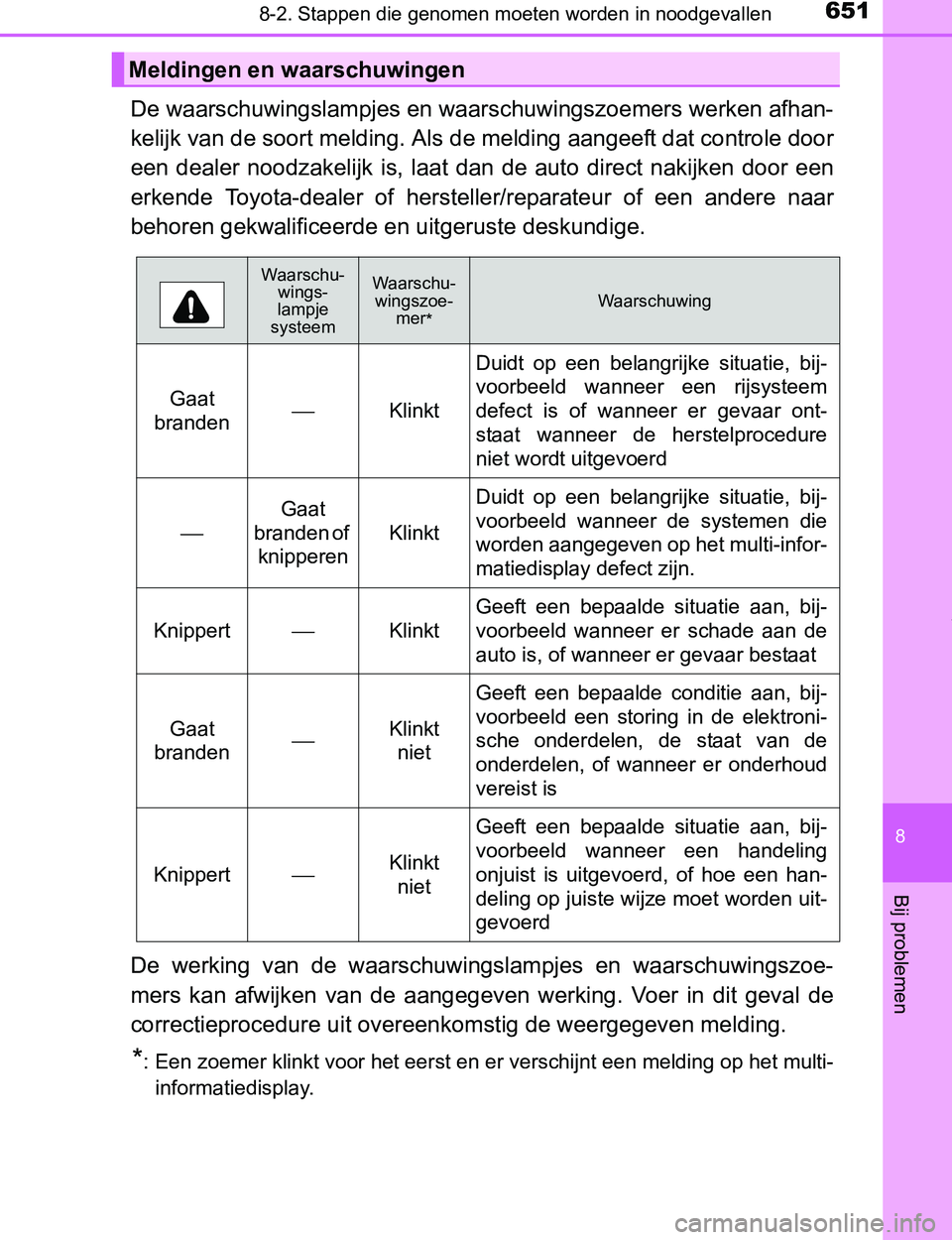

De waarschuwingslampjes en waarschuwingszoemers werken afhan-
kelijk van de soort melding. Als de melding aangeeft dat controle door
een dealer noodzakelijk is, laat dan de auto direct nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoe-
mers kan afwijken van de aangegeven werking. Voer in dit geval de
correctieprocedure uit overeenkomstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waarschu-
wings-
lampje
systeemWaarschu-
wingszoe-
mer
*Waarschuwing
Gaat
branden⎯Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ont-
staat wanneer de herstelprocedure
niet wordt uitgevoerd
⎯
Gaat
branden of
knipperen
Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat
branden⎯Klinkt
niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt
niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
PRIUS PHV_OM_OM47A89E_(EE).book Page 651 Wednesday, December 14, 2016 1:05 PM
Page 652 of 746

6528-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

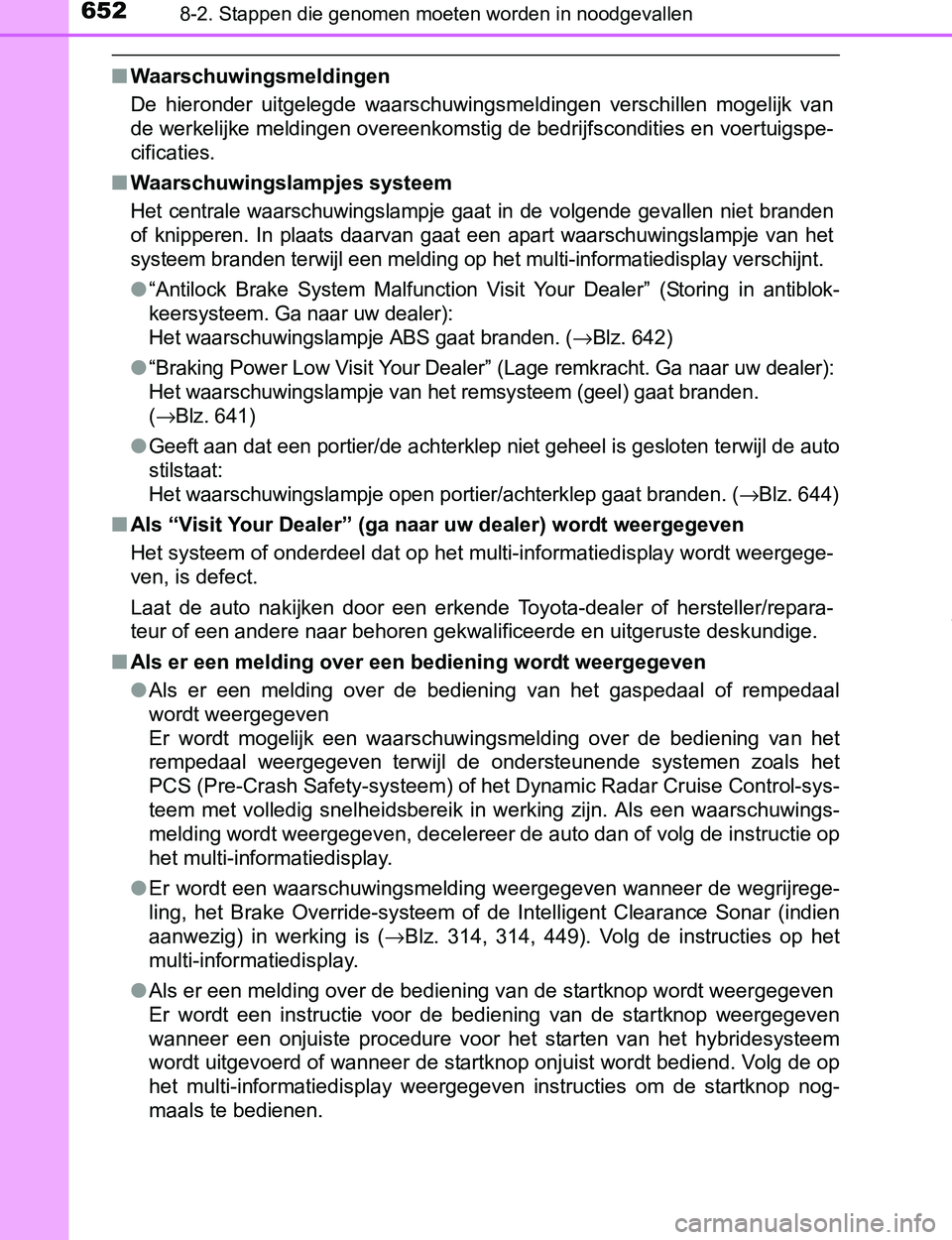

■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen mogelijk van
de werkelijke meldingen overeenkomstig de bedrijfscondities en voertuigspe-
cificaties.
■Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen niet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslampje van het
systeem branden terwijl een melding op het multi-informatiedisplay verschijnt.
●“Antilock Brake System Malfunction Visit Your Dealer” (Storing in antiblok-
keersysteem. Ga naar uw dealer):
Het waarschuwingslampje ABS gaat branden. (
→Blz. 642)
●“Braking Power Low Visit Your Dealer” (Lage remkracht. Ga naar uw dealer):
Het waarschuwingslampje van het remsysteem (geel) gaat branden.
(
→Blz. 641)
●Geeft aan dat een portier/de achterklep niet geheel is gesloten terwijl de auto
stilstaat:
Het waarschuwingslampje open portier/achterklep gaat branden. (
→Blz. 644)
■Als “Visit Your Dealer” (ga naar uw dealer) wordt weergegeven
Het systeem of onderdeel dat op het multi-informatiedisplay wordt weergege-
ven, is defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Als er een melding over een bediening wordt weergegeven
●Als er een melding over de bediening van het gaspedaal of rempedaal
wordt weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening van het
rempedaal weergegeven terwijl de ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem) of het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik in werking zijn. Als een waarschuwings-
melding wordt weergegeven, decelereer de auto dan of volg de instructie op
het multi-informatiedisplay.
●Er wordt een waarschuwingsmelding weergegeven wanneer de wegrijrege-
ling, het Brake Override-systeem of de Intelligent Clearance Sonar (indien
aanwezig) in werking is (→Blz. 314, 314, 449). Volg de instructies op het
multi-informatiedisplay.
●Als er een melding over de bediening van de startknop wordt weergegeven
Er wordt een instructie voor de bediening van de startknop weergegeven
wanneer een onjuiste procedure voor het starten van het hybridesysteem
wordt uitgevoerd of wanneer de startknop onjuist wordt bediend. Volg de op
het multi-informatiedisplay weergegeven instructies om de startknop nog-
maals te bedienen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 652 Wednesday, December 14, 2016 1:05 PM
Page 653 of 746

6538-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

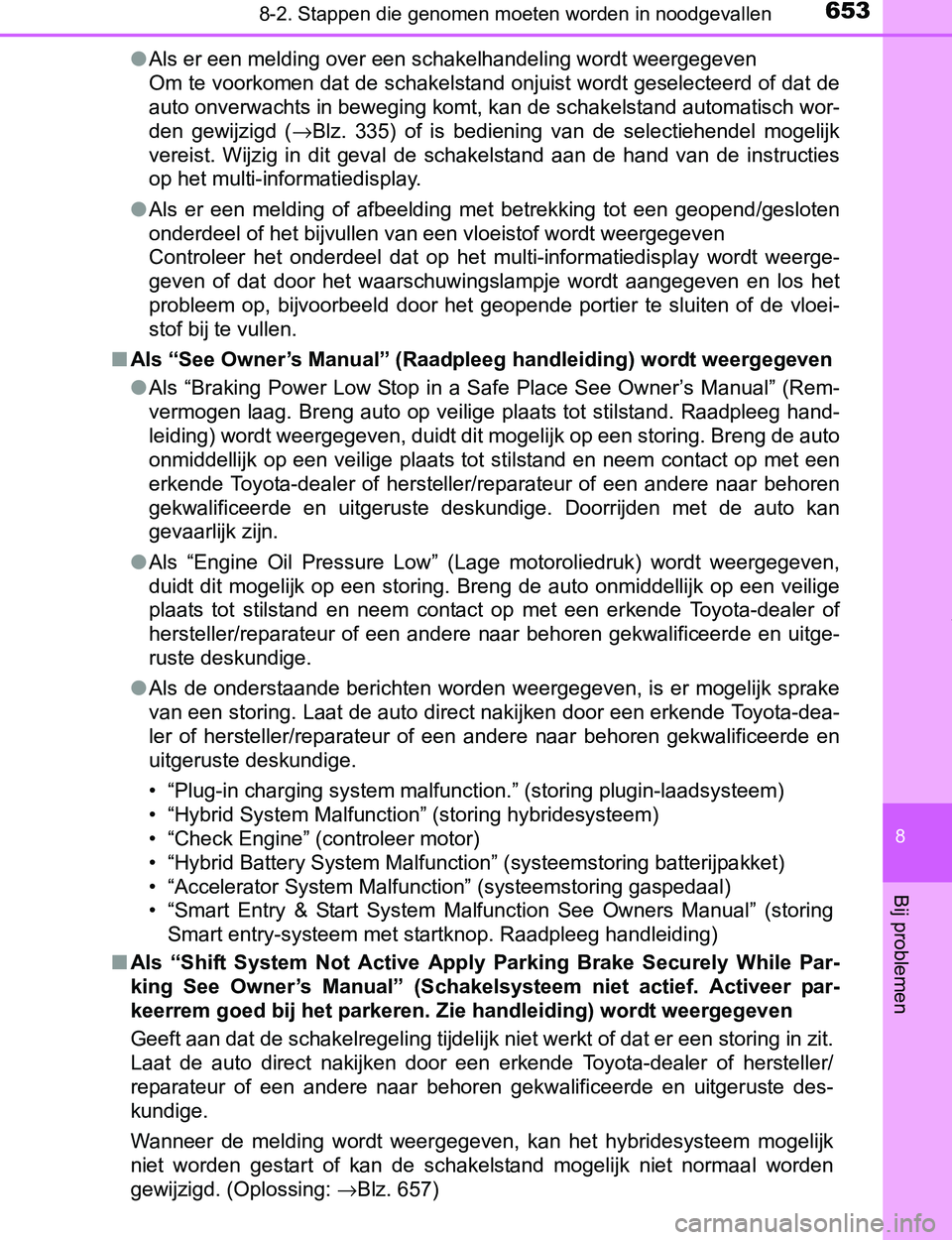

●Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de schakelstand onjuist wordt geselecteerd of dat de
auto onverwachts in beweging komt, kan de schakelstand automatisch wor-
den gewijzigd (→Blz. 335) of is bediening van de selectiehendel mogelijk
vereist. Wijzig in dit geval de schakelstand aan de hand van de instructies
op het multi-informatiedisplay.
●Als er een melding of afbeelding met betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wordt weerge-
geven of dat door het waarschuwingslampje wordt aangegeven en los het
probleem op, bijvoorbeeld door het geopende portier te sluiten of de vloei-
stof bij te vullen.
■Als “See Owner’s Manual” (Raadpleeg handleiding) wordt weergegeven
●Als “Braking Power Low Stop in a Safe Place See Owner’s Manual” (Rem-
vermogen laag. Breng auto op veilige plaats tot stilstand. Raadpleeg hand-
leiding) wordt weergegeven, duidt dit mogelijk op een storing. Breng de auto
onmiddellijk op een veilige plaats tot stilstand en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
●Als “Engine Oil Pressure Low” (Lage motoroliedruk) wordt weergegeven,
duidt dit mogelijk op een storing. Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Als de onderstaande berichten worden weergegeven, is er mogelijk sprake
van een storing. Laat de auto direct nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• “Plug-in charging system malfunction.” (storing plugin-laadsysteem)
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpakket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Entry & Start System Malfunction See Owners Manual” (storing
Smart entry-systeem met startknop. Raadpleeg handleiding)
■Als “Shift System Not Active Apply Parking Brake Securely While Par-
king See Owner’s Manual” (Schakelsysteem niet actief. Activeer par-
keerrem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de schakelregeling tijdelijk niet werkt of dat er een storing in zit.
Laat de auto direct nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mogelijk
niet worden gestart of kan de schakelstand mogelijk niet normaal worden
gewijzigd. (Oplossing: →Blz. 657)
PRIUS PHV_OM_OM47A89E_(EE).book Page 653 Wednesday, December 14, 2016 1:05 PM
Page 654 of 746

6548-2. Stappen die genomen moeten worden in noodgevallen

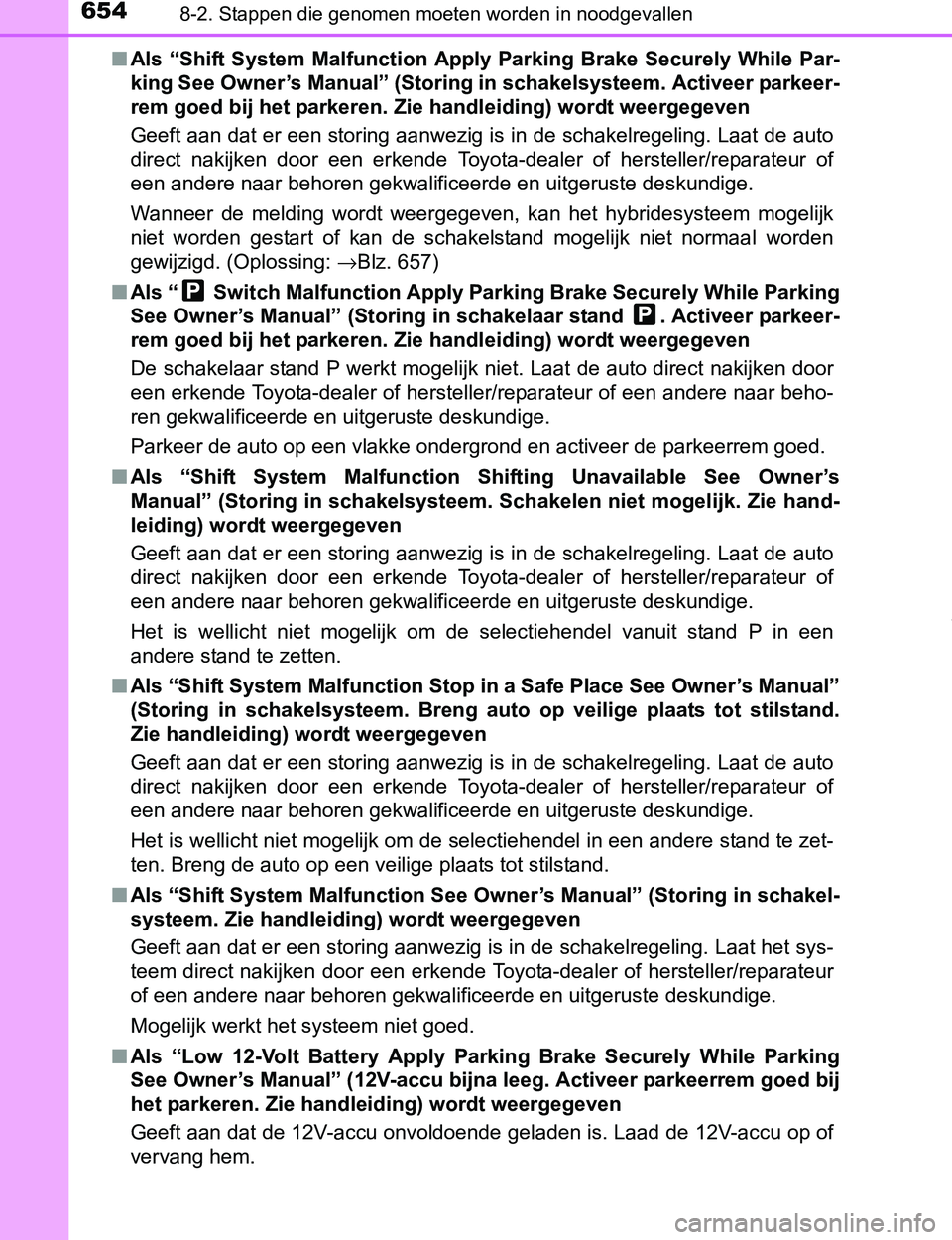

PRIUS PHV_OM_OM47A89E_(EE)■Als “Shift System Malfunction Apply Parking Brake Securely While Par-
king See Owner’s Manual” (Storing in schakelsysteem. Activeer parkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat de auto
direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mogelijk
niet worden gestart of kan de schakelstand mogelijk niet normaal worden
gewijzigd. (Oplossing: →Blz. 657)
■Als “ Switch Malfunction Apply Parking Brake Securely While Parking
See Owner’s Manual” (Storing in schakelaar stand . Activeer parkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
De schakelaar stand P werkt mogelijk niet. Laat de auto direct nakijken door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Parkeer de auto op een vlakke ondergrond en activeer de parkeerrem goed.
■Als “Shift System Malfunction Shifting Unavailable See Owner’s
Manual” (Storing in schakelsysteem. Schakelen niet mogelijk. Zie hand-
leiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat de auto
direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het is wellicht niet mogelijk om de selectiehendel vanuit stand P in een
andere stand te zetten.
■Als “Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing in schakelsysteem. Breng auto op veilige plaats tot stilstand.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat de auto
direct nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het is wellicht niet mogelijk om de selectiehendel in een andere stand te zet-
ten. Breng de auto op een veilige plaats tot stilstand.
■Als “Shift System Malfunction See Owner’s Manual” (Storing in schakel-
systeem. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat het sys-
teem direct nakijken door een erkende Toyota-dealer of hersteller/reparateur
<005200490003004800480051000300440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a00
48005500580056005700480003004700480056004e00580051[dige.
Mogelijk werkt het systeem niet goed.
■Als “Low 12-Volt Battery Apply Parking Brake Securely While Parking
See Owner’s Manual” (12V-accu bijna leeg. Activeer parkeerrem goed bij
het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de 12V-accu onvoldoende geladen is. Laad de 12V-accu op of
vervang hem.
PRIUS PHV_OM_OM47A89E_(EE).book Page 654 Wednesday, December 14, 2016 1:05 PM
Page 655 of 746

6558-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

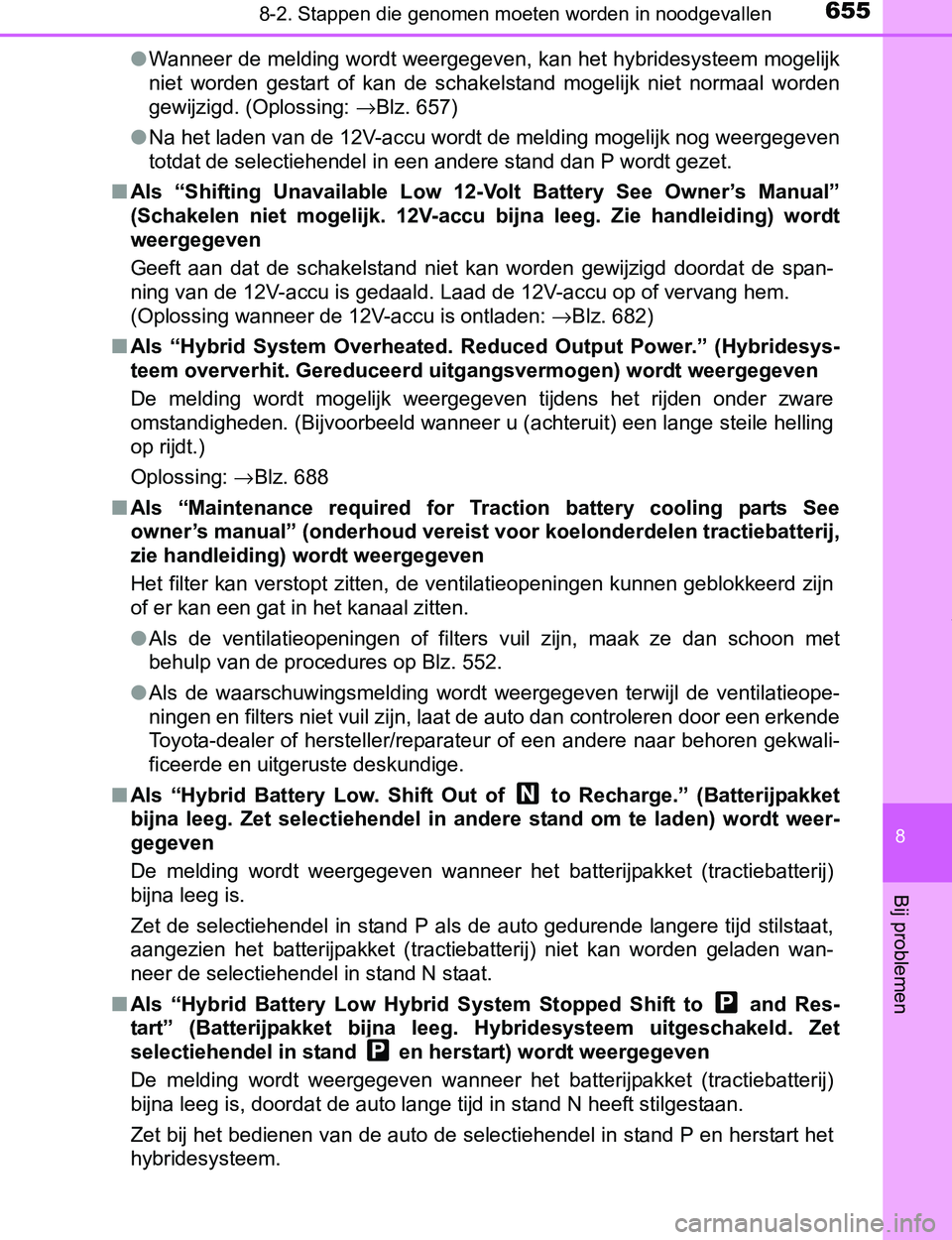

●Wanneer de melding wordt weergegeven, kan het hybridesysteem mogelijk
niet worden gestart of kan de schakelstand mogelijk niet normaal worden
gewijzigd. (Oplossing: →Blz. 657)
●Na het laden van de 12V-accu wordt de melding mogelijk nog weergegeven
totdat de selectiehendel in een andere stand dan P wordt gezet.
■Als “Shifting Unavailable Low 12-Volt Battery See Owner’s Manual”
(Schakelen niet mogelijk. 12V-accu bijna leeg. Zie handleiding) wordt
weergegeven
Geeft aan dat de schakelstand niet kan worden gewijzigd doordat de span-
ning van de 12V-accu is gedaald. Laad de 12V-accu op of vervang hem.
(Oplossing wanneer de 12V-accu is ontladen: →Blz. 682)
■Als “Hybrid System Overheated. Reduced Output Power.” (Hybridesys-
teem oververhit. Gereduceerd uitgangsvermogen) wordt weergegeven
De melding wordt mogelijk weergegeven tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wanneer u (achteruit) een lange steile helling
op rijdt.)
Oplossing: →Blz. 688
■Als “Maintenance required for Traction battery cooling parts See
owner’s manual” (onderhoud vereist voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
Het filter kan verstopt zitten, de ventilatieopeningen kunnen geblokkeerd zijn
of er kan een gat in het kanaal zitten.
●Als de ventilatieopeningen of filters vuil zijn, maak ze dan schoon met
behulp van de procedures op Blz. 552.
●Als de waarschuwingsmelding wordt weergegeven terwijl de ventilatieope-
ningen en filters niet vuil zijn, laat de auto dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
■Als “Hybrid Battery Low. Shift Out of to Recharge.” (Batterijpakket
bijna leeg. Zet selectiehendel in andere stand om te laden) wordt weer-
gegeven
De melding wordt weergegeven wanneer het batterijpakket (tractiebatterij)
bijna leeg is.
Zet de selectiehendel in stand P als de auto gedurende langere tijd stilstaat,
aangezien het batterijpakket (tractiebatterij) niet kan worden geladen wan-
neer de selectiehendel in stand N staat.
■Als “Hybrid Battery Low Hybrid System Stopped Shift to and Res-
tart” (Batterijpakket bijna leeg. Hybridesysteem uitgeschakeld. Zet
selectiehendel in stand en herstart) wordt weergegeven
De melding wordt weergegeven wanneer het batterijpakket (tractiebatterij)
bijna leeg is, doordat de auto lange tijd in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectiehendel in stand P en herstart het
hybridesysteem.
PRIUS PHV_OM_OM47A89E_(EE).book Page 655 Wednesday, December 14, 2016 1:05 PM

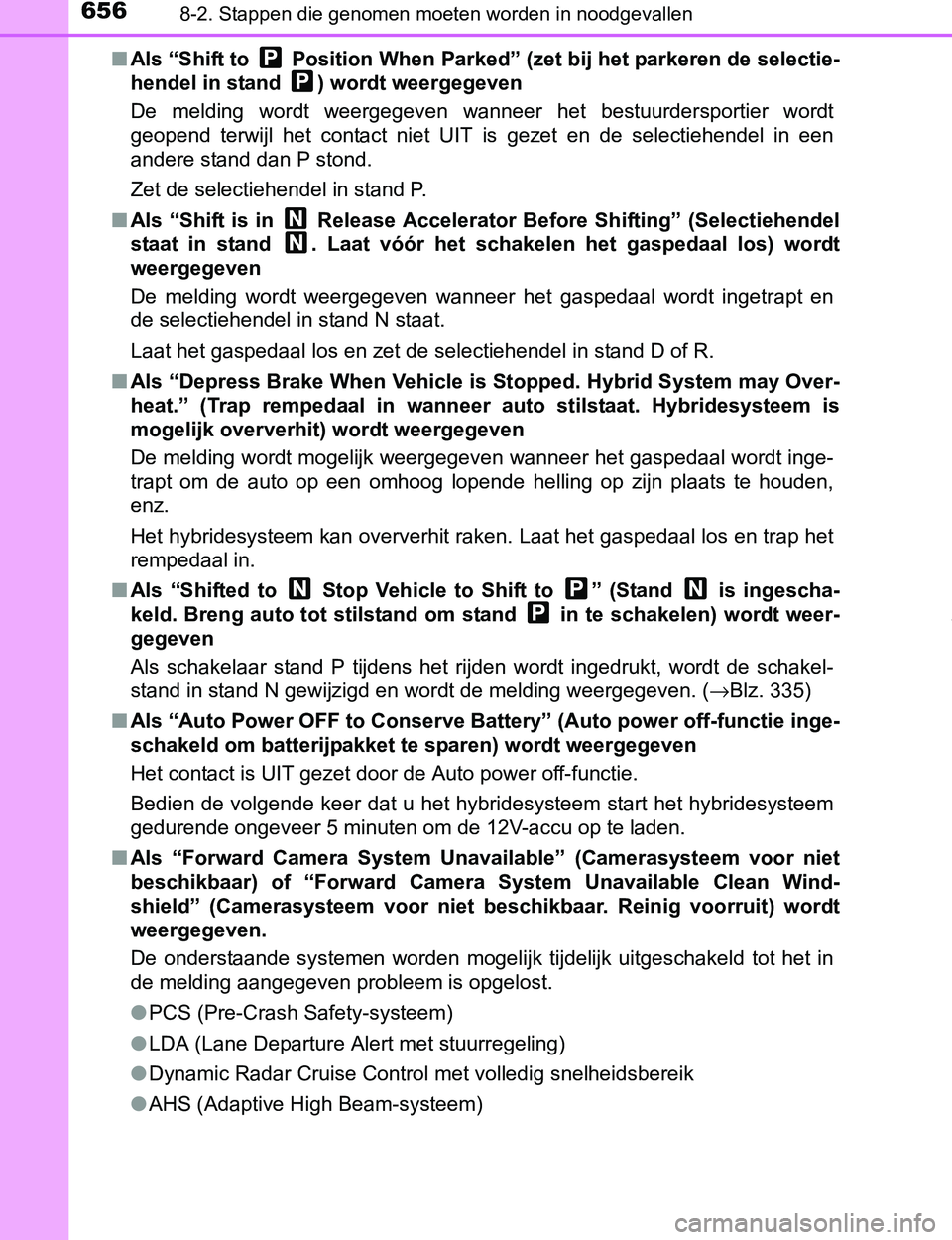

Page 656 of 746

6568-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)■Als “Shift to Position When Parked” (zet bij het parkeren de selectie-
hendel in stand ) wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wordt
geopend terwijl het contact niet UIT is gezet en de selectiehendel in een
andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Shift is in Release Accelerator Before Shifting” (Selectiehendel
staat in stand . Laat vóór het schakelen het gaspedaal los) wordt
weergegeven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetrapt en
de selectiehendel in stand N staat.
Laat het gaspedaal los en zet de selectiehendel in stand D of R.
■Als “Depress Brake When Vehicle is Stopped. Hybrid System may Over-
heat.” (Trap rempedaal in wanneer auto stilstaat. Hybridesysteem is
mogelijk oververhit) wordt weergegeven
De melding wordt mogelijk weergegeven wanneer het gaspedaal wordt inge-
trapt om de auto op een omhoog lopende helling op zijn plaats te houden,
enz.
Het hybridesysteem kan oververhit raken. Laat het gaspedaal los en trap het
rempedaal in.
■Als “Shifted to Stop Vehicle to Shift to ” (Stand is ingescha-
keld. Breng auto tot stilstand om stand in te schakelen) wordt weer-
gegeven
Als schakelaar stand P tijdens het rijden wordt ingedrukt, wordt de schakel-
stand in stand N gewijzigd en wordt de melding weergegeven. (→Blz. 335)
■Als “Auto Power OFF to Conserve Battery” (Auto power off-functie inge-
schakeld om batterijpakket te sparen) wordt weergegeven
Het contact is UIT gezet door de Auto power off-functie.
Bedien de volgende keer dat u het hybridesysteem start het hybridesysteem
gedurende ongeveer 5 minuten om de 12V-accu op te laden.
■Als “Forward Camera System Unavailable” (Camerasysteem voor niet
beschikbaar) of “Forward Camera System Unavailable Clean Wind-
shield” (Camerasysteem voor niet beschikbaar. Reinig voorruit) wordt
weergegeven.
De onderstaande systemen worden mogelijk tijdelijk uitgeschakeld tot het in
de melding aangegeven probleem is opgelost.
●PCS (Pre-Crash Safety-systeem)
●LDA (Lane Departure Alert met stuurregeling)
●Dynamic Radar Cruise Control met volledig snelheidsbereik
●AHS (Adaptive High Beam-systeem)
PRIUS PHV_OM_OM47A89E_(EE).book Page 656 Wednesday, December 14, 2016 1:05 PM

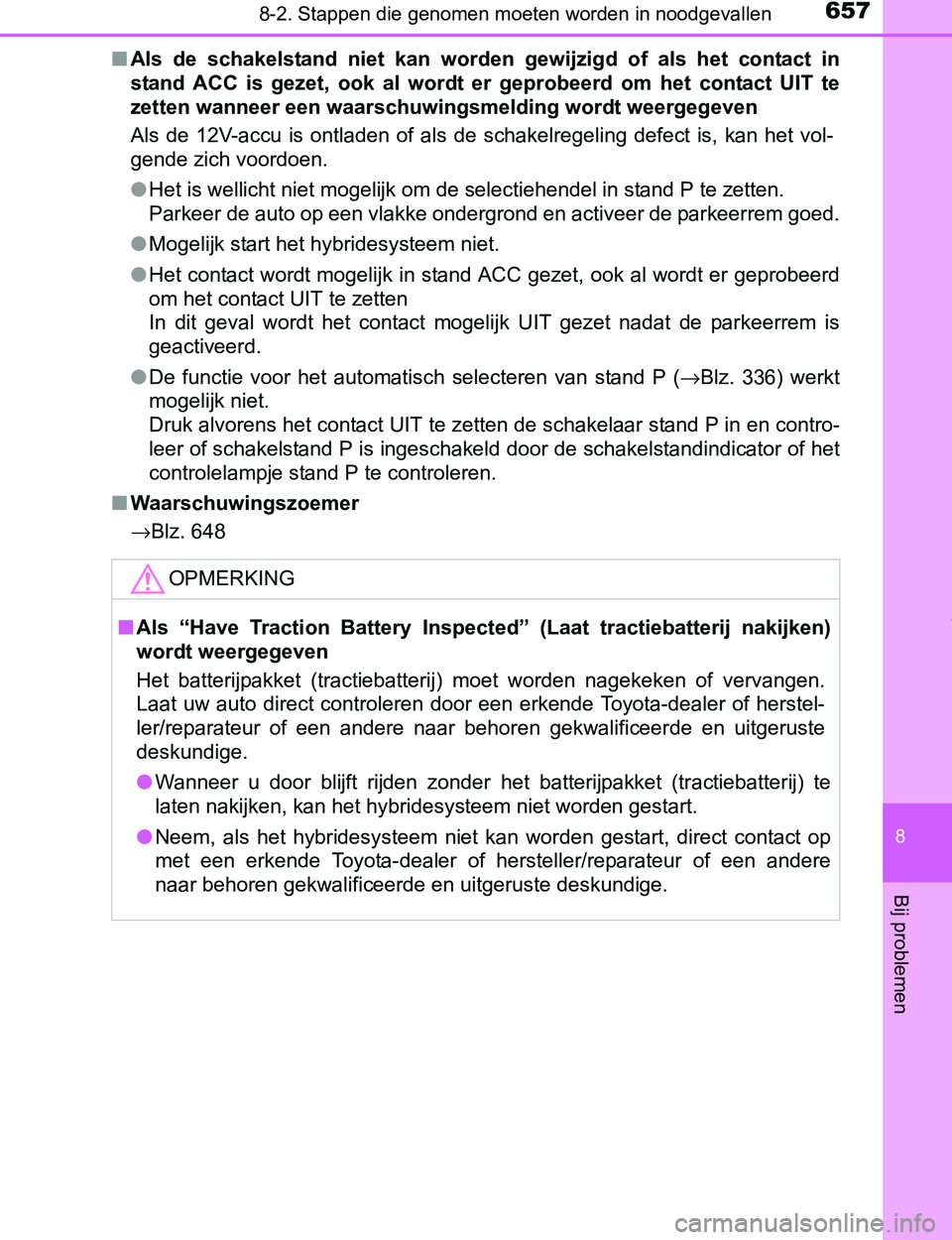

Page 657 of 746

6578-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
■Als de schakelstand niet kan worden gewijzigd of als het contact in
stand ACC is gezet, ook al wordt er geprobeerd om het contact UIT te
zetten wanneer een waarschuwingsmelding wordt weergegeven
Als de 12V-accu is ontladen of als de schakelregeling defect is, kan het vol-
gende zich voordoen.
●Het is wellicht niet mogelijk om de selectiehendel in stand P te zetten.
Parkeer de auto op een vlakke ondergrond en activeer de parkeerrem goed.
●Mogelijk start het hybridesysteem niet.
●Het contact wordt mogelijk in stand ACC gezet, ook al wordt er geprobeerd
om het contact UIT te zetten
In dit geval wordt het contact mogelijk UIT gezet nadat de parkeerrem is
geactiveerd.
●De functie voor het automatisch selecteren van stand P (→Blz. 336) werkt
mogelijk niet.
Druk alvorens het contact UIT te zetten de schakelaar stand P in en contro-
leer of schakelstand P is ingeschakeld door de schakelstandindicator of het
controlelampje stand P te controleren.
■Waarschuwingszoemer
→Blz. 648
OPMERKING
■Als “Have Traction Battery Inspected” (Laat tractiebatterij nakijken)
wordt weergegeven
Het batterijpakket (tractiebatterij) moet worden nagekeken of vervangen.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
●Wanneer u door blijft rijden zonder het batterijpakket (tractiebatterij) te
laten nakijken, kan het hybridesysteem niet worden gestart.
●Neem, als het hybridesysteem niet kan worden gestart, direct contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 657 Wednesday, December 14, 2016 1:05 PM

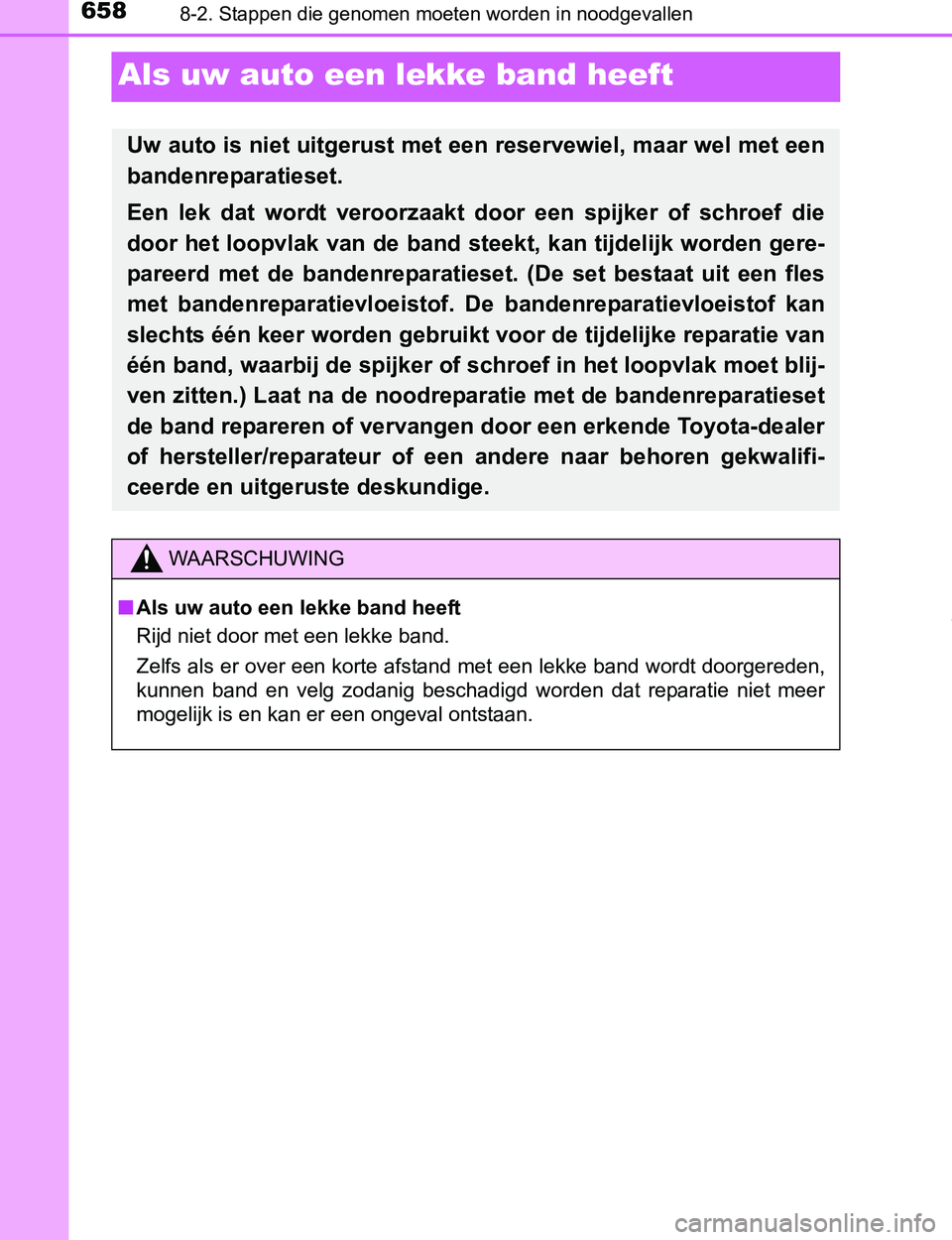

Page 658 of 746

6588-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Als uw auto een lekke band heeft
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een spijker of schroef die
door het loopvlak van de band steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatieset. (De set bestaat uit een fles
met bandenreparatievloeistof. De bandenreparatievloeistof kan
slechts één keer worden gebruikt voor de tijdelijke reparatie van
één band, waarbij de spijker of schroef in het loopvlak moet blij-
ven zitten.) Laat na de noodreparatie met de bandenreparatieset
de band repareren of vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
PRIUS PHV_OM_OM47A89E_(EE).book Page 658 Wednesday, December 14, 2016 1:05 PM

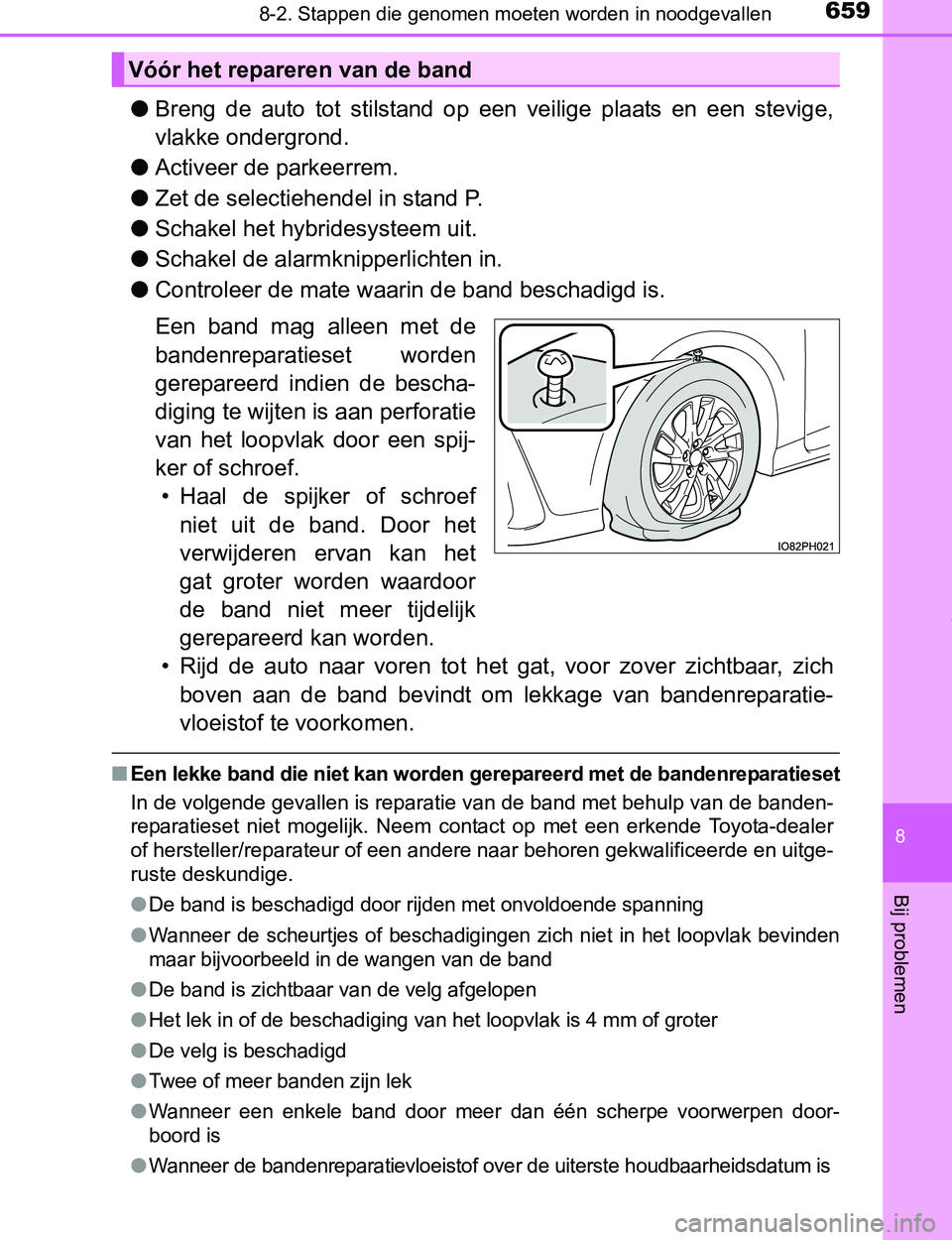

Page 659 of 746

6598-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
●Activeer de parkeerrem.
●Zet de selectiehendel in stand P.
●Schakel het hybridesysteem uit.
●Schakel de alarmknipperlichten in.
●Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef.
• Haal de spijker of schroef
niet uit de band. Door het
verwijderen ervan kan het
gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■Een lekke band die niet kan worden gerepareerd met de bandenreparatieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
●
De band is beschadigd door rijden met onvoldoende spanning
●Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevinden
maar bijvoorbeeld in de wangen van de band
●De band is zichtbaar van de velg afgelopen
●Het lek in of de beschadiging van het loopvlak is 4 mm of groter
●De velg is beschadigd
●Twee of meer banden zijn lek
●Wanneer een enkele band door meer dan één scherpe voorwerpen door-
boord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Vóór het repareren van de band
PRIUS PHV_OM_OM47A89E_(EE).book Page 659 Wednesday, December 14, 2016 1:05 PM
Page 660 of 746

6608-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

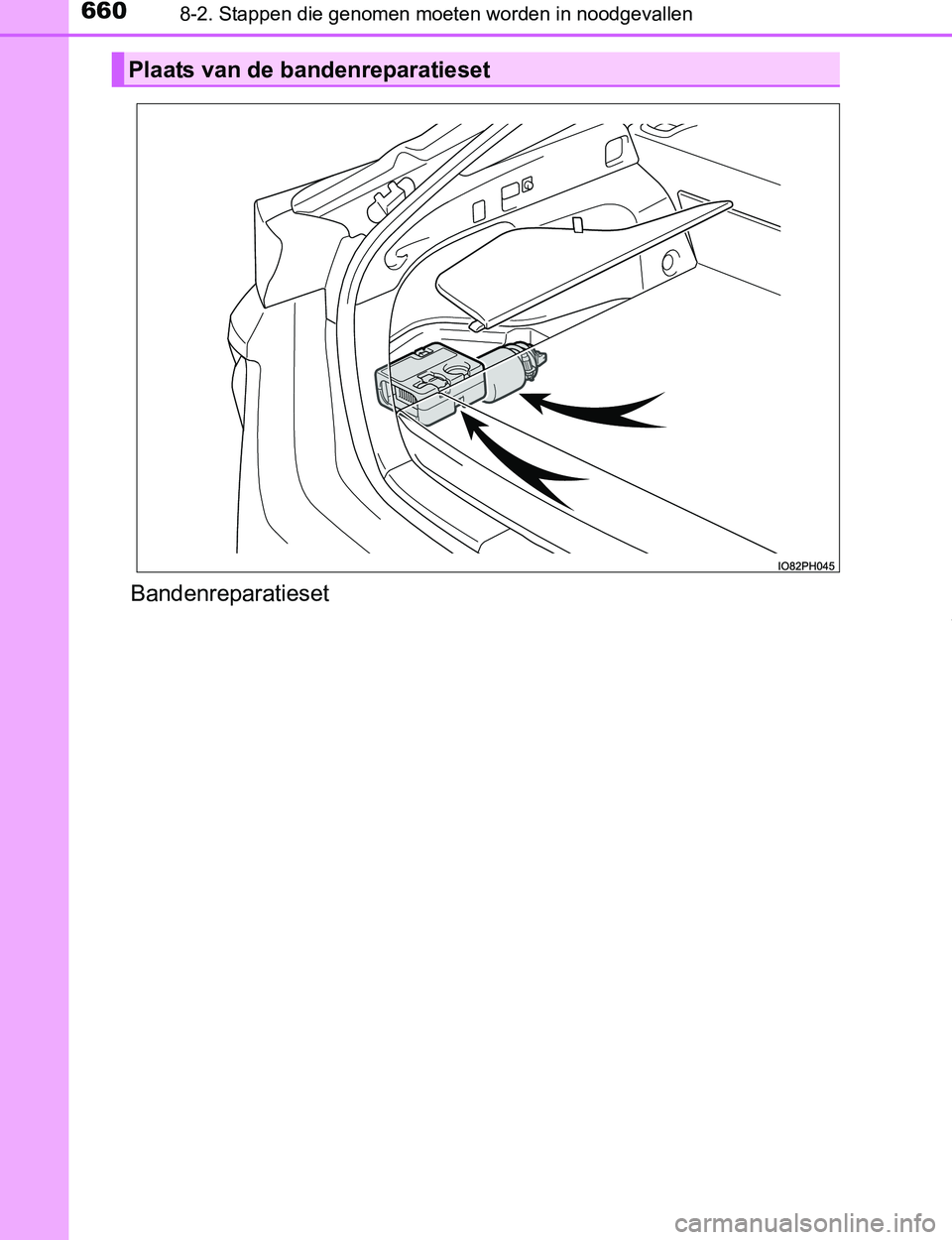

Bandenreparatieset
Plaats van de bandenreparatieset
PRIUS PHV_OM_OM47A89E_(EE).book Page 660 Wednesday, December 14, 2016 1:05 PM
