TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

6418-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Waarschuwingslampje en waarschuwingszoemer
remsysteem (rood)
*1
Geeft het volgende aan:
• Het remvloeistofniveau is te laag; of
• Er zit een storing in het remsysteem.
→Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwingslampje remsysteem (geel)
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Laadstroomcontrolelampje
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
→Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
PRIUS PHV_OM_OM47A89E_(EE).book Page 641 Wednesday, December 14, 2016 1:05 PM

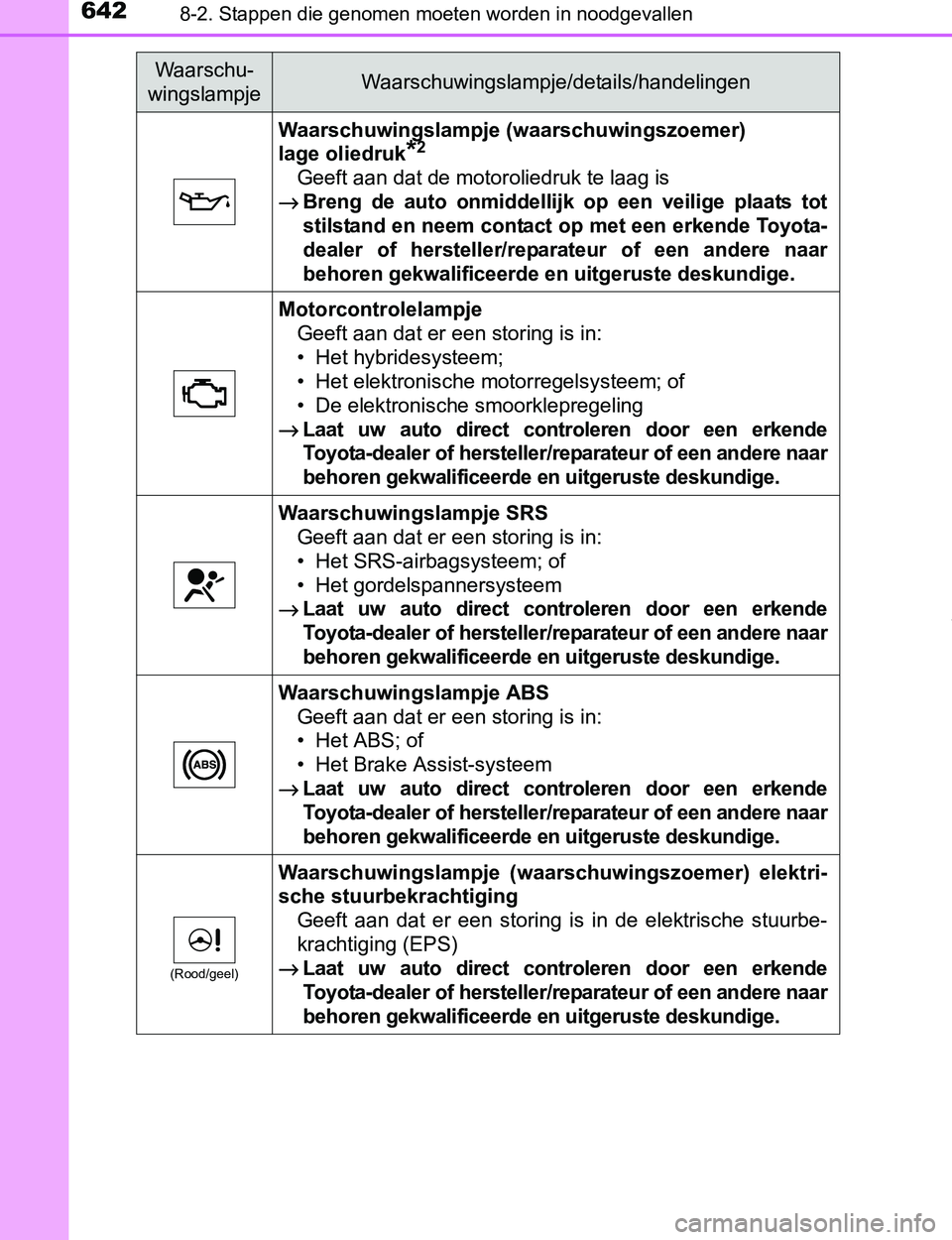

6428-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Waarschuwingslampje (waarschuwingszoemer)
lage oliedruk
*2
Geeft aan dat de motoroliedruk te laag is
→Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het hybridesysteem;
• Het elektronische motorregelsysteem; of
• De elektronische smoorklepregeling
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje SRS
Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Rood/geel)
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 642 Wednesday, December 14, 2016 1:05 PM

6438-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
(Knippert)

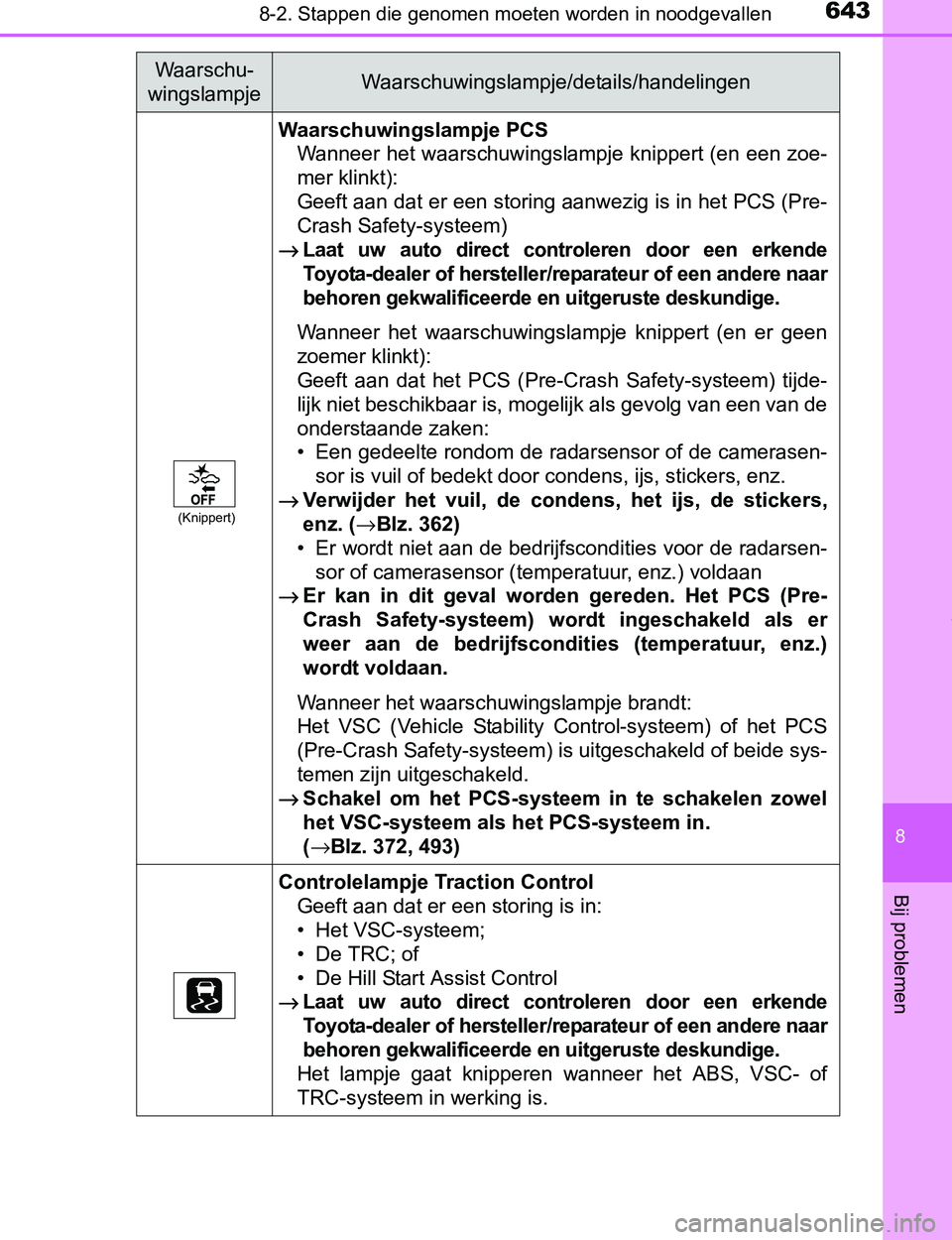

Waarschuwingslampje PCS
Wanneer het waarschuwingslampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer het waarschuwingslampje knippert (en er geen
zoemer klinkt):
Geeft aan dat het PCS (Pre-Crash Safety-systeem) tijde-
lijk niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Een gedeelte rondom de radarsensor of de camerasen-
sor is vuil of bedekt door condens, ijs, stickers, enz.
→Verwijder het vuil, de condens, het ijs, de stickers,
enz. (→Blz. 362)
• Er wordt niet aan de bedrijfscondities voor de radarsen-
sor of camerasensor (temperatuur, enz.) voldaan
→Er kan in dit geval worden gereden. Het PCS (Pre-
Crash Safety-systeem) wordt ingeschakeld als er
weer aan de bedrijfscondities (temperatuur, enz.)
wordt voldaan.
Wanneer het waarschuwingslampje brandt:
Het VSC (Vehicle Stability Control-systeem) of het PCS
(Pre-Crash Safety-systeem) is uitgeschakeld of beide sys-
temen zijn uitgeschakeld.
→Schakel om het PCS-systeem in te schakelen zowel
het VSC-systeem als het PCS-systeem in.
(→Blz. 372, 493)
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
•De TRC; of
• De Hill Start Assist Control
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Het lampje gaat knipperen wanneer het ABS, VSC- of
TRC-systeem in werking is.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 643 Wednesday, December 14, 2016 1:05 PM

6448-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

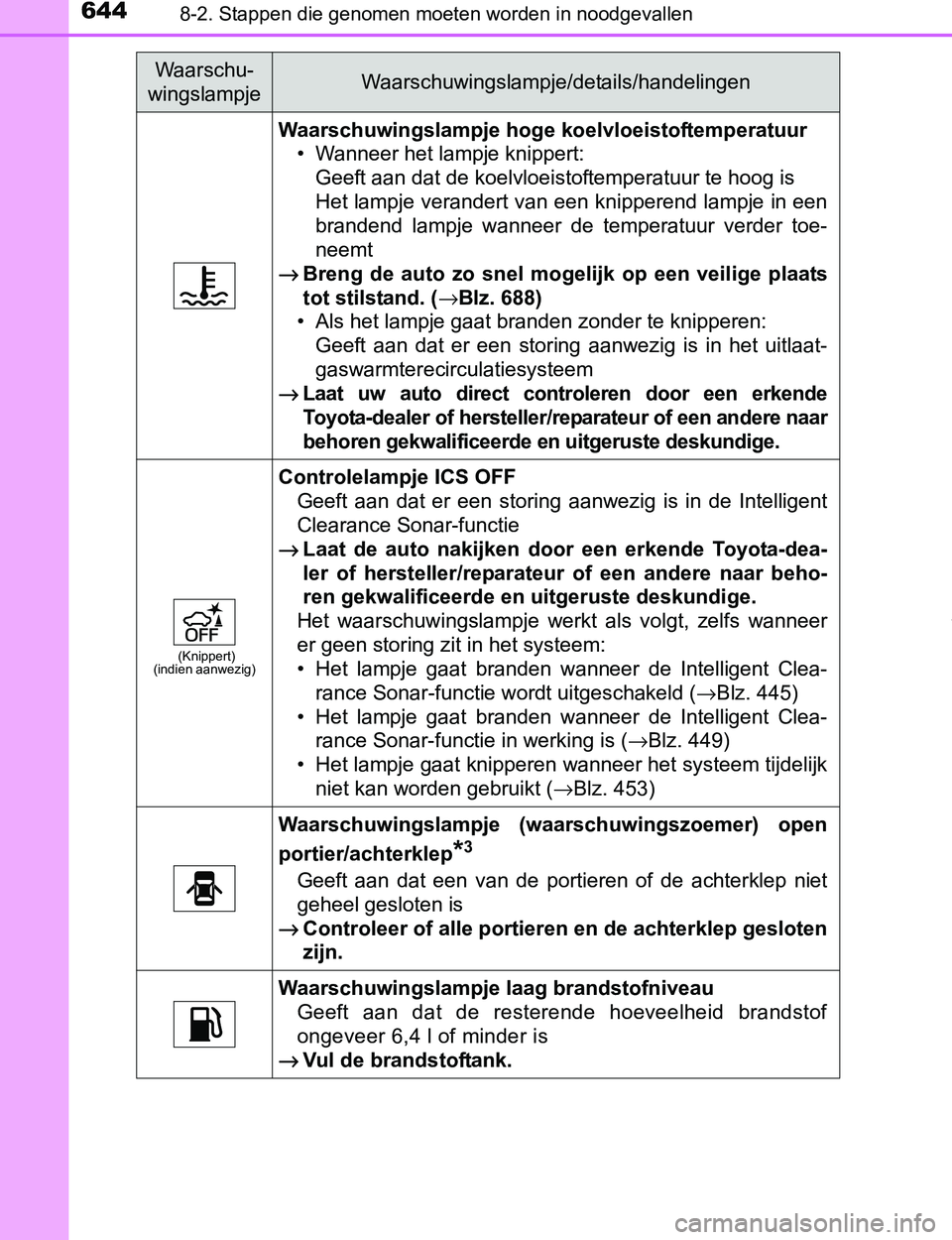

Waarschuwingslampje hoge koelvloeistoftemperatuur
• Wanneer het lampje knippert:
Geeft aan dat de koelvloeistoftemperatuur te hoog is
Het lampje verandert van een knipperend lampje in een
brandend lampje wanneer de temperatuur verder toe-
neemt
→Breng de auto zo snel mogelijk op een veilige plaats
tot stilstand. (→Blz. 688)
• Als het lampje gaat branden zonder te knipperen:
Geeft aan dat er een storing aanwezig is in het uitlaat-
gaswarmterecirculatiesysteem
→Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert)
(indien aanwezig)
Controlelampje ICS OFF
Geeft aan dat er een storing aanwezig is in de Intelligent
Clearance Sonar-functie
→Laat de auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Het waarschuwingslampje werkt als volgt, zelfs wanneer
er geen storing zit in het systeem:
• Het lampje gaat branden wanneer de Intelligent Clea-
rance Sonar-functie wordt uitgeschakeld (→Blz. 445)
• Het lampje gaat branden wanneer de Intelligent Clea-
rance Sonar-functie in werking is (→Blz. 449)
• Het lampje gaat knipperen wanneer het systeem tijdelijk
niet kan worden gebruikt (→Blz. 453)
Waarschuwingslampje (waarschuwingszoemer) open
portier/achterklep
*3
Geeft aan dat een van de portieren of de achterklep niet
geheel gesloten is
→Controleer of alle portieren en de achterklep gesloten
zijn.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof
ongeveer 6,4 l of minder is
→Vul de brandstoftank.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 644 Wednesday, December 14, 2016 1:05 PM

6458-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

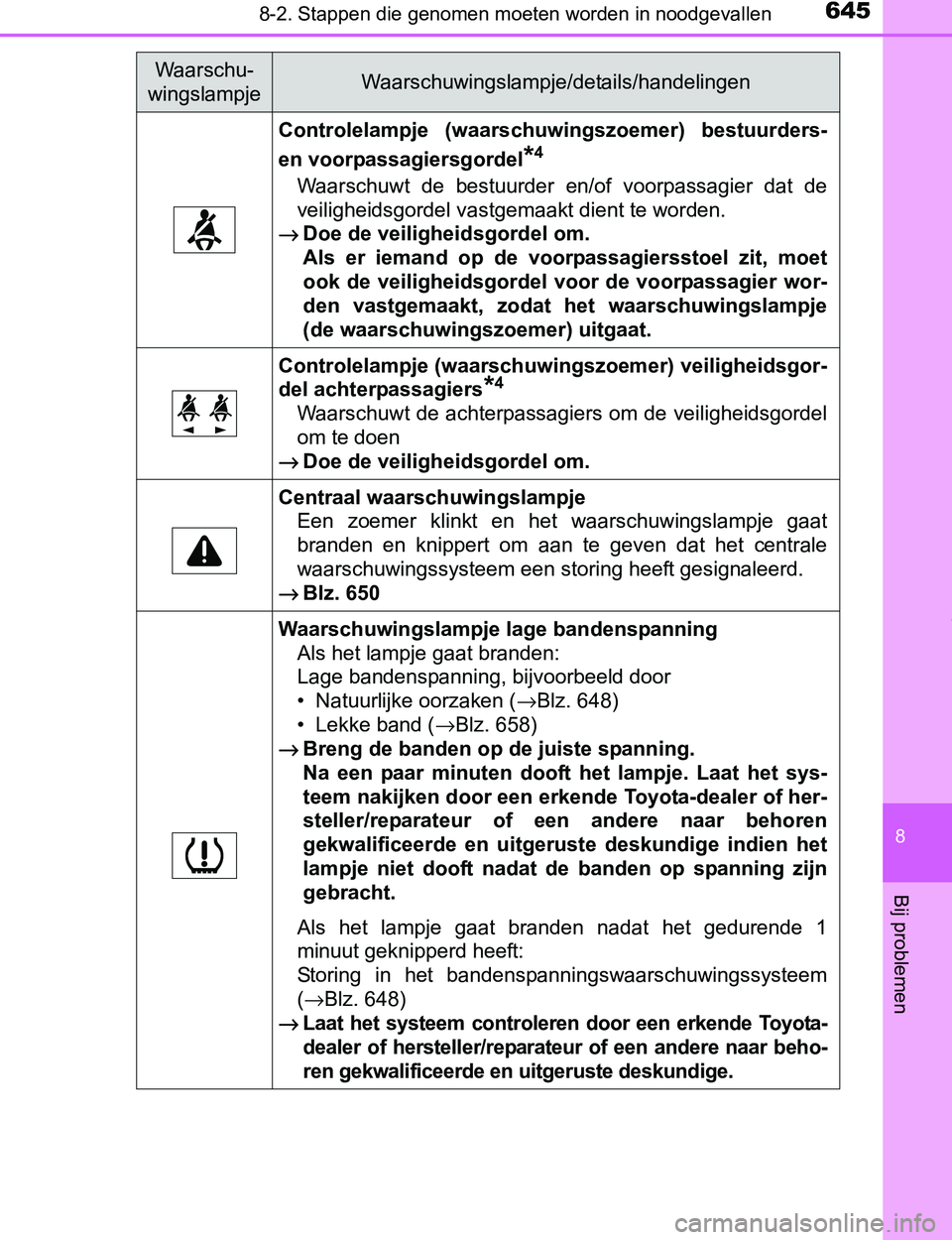

Controlelampje (waarschuwingszoemer) bestuurders-
en voorpassagiersgordel
*4
Waarschuwt de bestuurder en/of voorpassagier dat de
veiligheidsgordel vastgemaakt dient te worden.
→Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, zodat het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
Controlelampje (waarschuwingszoemer) veiligheidsgor-
del achterpassagiers
*4
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→Doe de veiligheidsgordel om.
Centraal waarschuwingslampje
Een zoemer klinkt en het waarschuwingslampje gaat
branden en knippert om aan te geven dat het centrale
waarschuwingssysteem een storing heeft gesignaleerd.
→Blz. 650
Waarschuwingslampje lage bandenspanning
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken (→Blz. 648)
• Lekke band (→Blz. 658)
→Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Als het lampje gaat branden nadat het gedurende 1
minuut geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
(→Blz. 648)
→Laat het systeem controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 645 Wednesday, December 14, 2016 1:05 PM

6468-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)

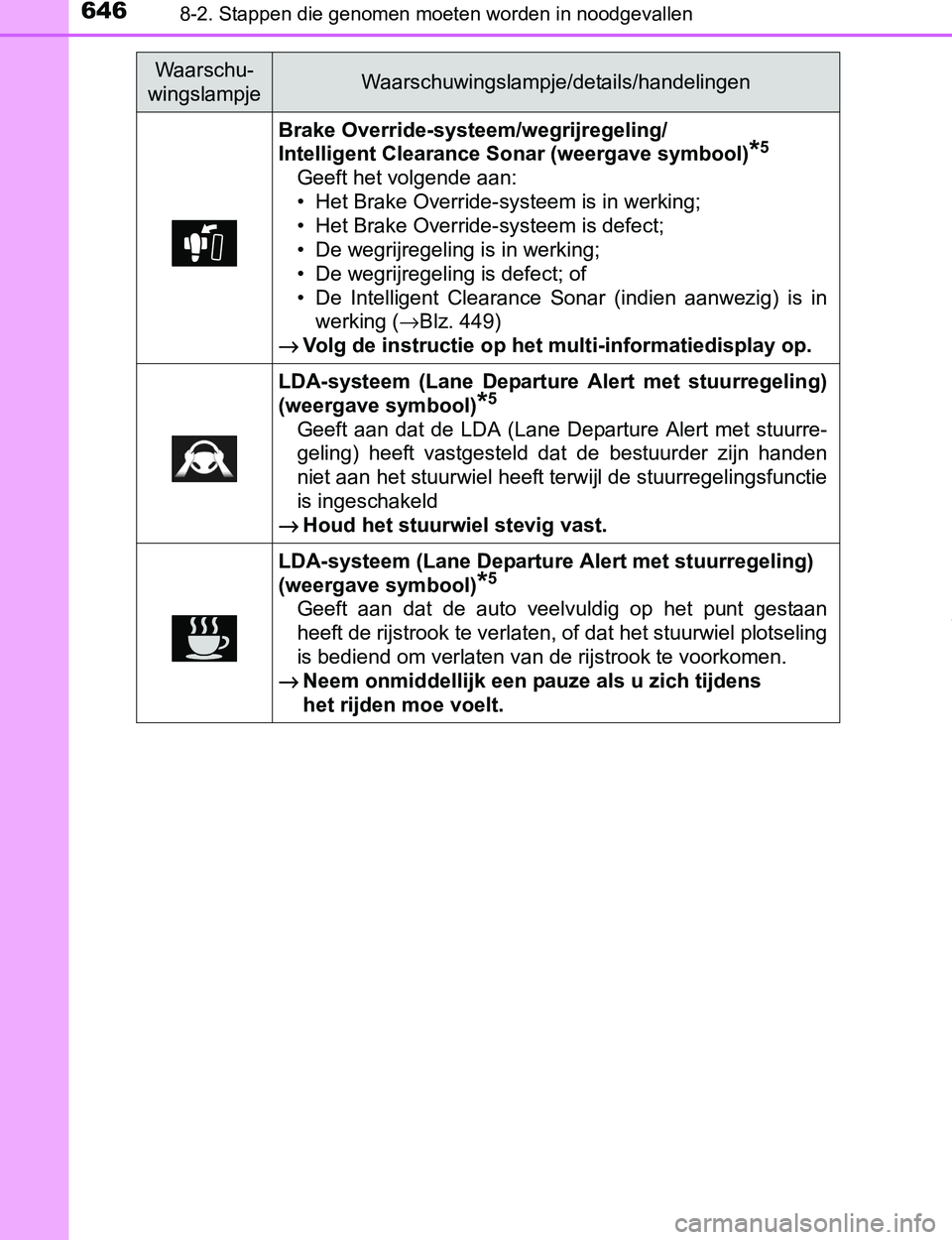

Brake Override-systeem/wegrijregeling/
Intelligent Clearance Sonar (weergave symbool)
*5
Geeft het volgende aan:
• Het Brake Override-systeem is in werking;
• Het Brake Override-systeem is defect;
• De wegrijregeling is in werking;
• De wegrijregeling is defect; of
• De Intelligent Clearance Sonar (indien aanwezig) is in
werking (→Blz. 449)
→Volg de instructie op het multi-informatiedisplay op.
LDA-systeem (Lane Departure Alert met stuurregeling)
(weergave symbool)
*5
Geeft aan dat de LDA (Lane Departure Alert met stuurre-
geling) heeft vastgesteld dat de bestuurder zijn handen
niet aan het stuurwiel heeft terwijl de stuurregelingsfunctie
is ingeschakeld
→Houd het stuurwiel stevig vast.
LDA-systeem (Lane Departure Alert met stuurregeling)
(weergave symbool)
*5
Geeft aan dat de auto veelvuldig op het punt gestaan
heeft de rijstrook te verlaten, of dat het stuurwiel plotseling
<004c00560003004500480047004c0048005100470003005200500003005900480055004f0044005700480051000300590044005100030047004800030055004c004d00560057005500520052004e00030057004800030059005200520055004e0052005000
4800510011[
→Neem onmiddellijk een pauze als u zich tijdens
het rijden moe voelt.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
PRIUS PHV_OM_OM47A89E_(EE).book Page 646 Wednesday, December 14, 2016 1:05 PM

6478-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen

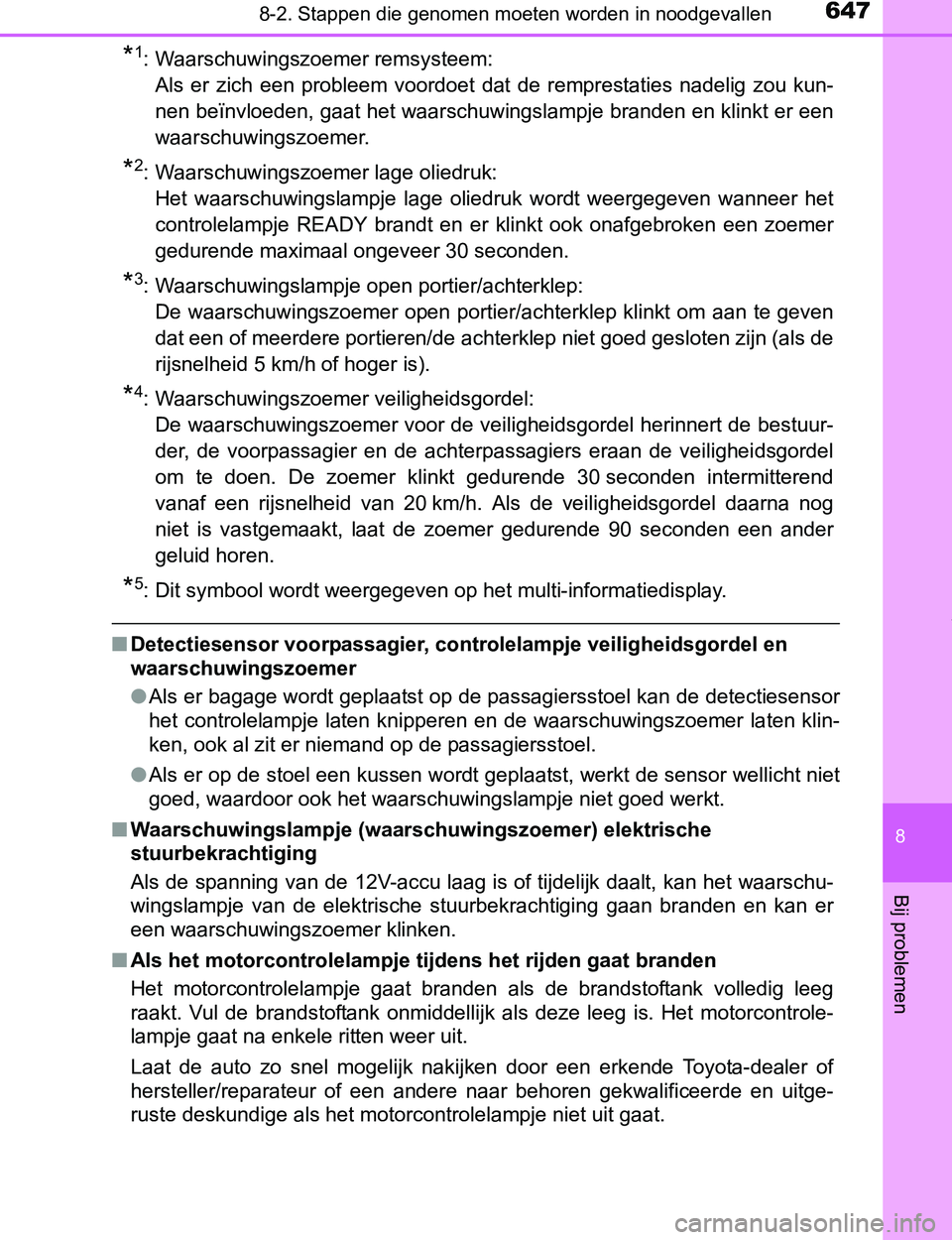

*1: Waarschuwingszoemer remsysteem:
Als er zich een probleem voordoet dat de remprestaties nadelig zou kun-
nen beïnvloeden, gaat het waarschuwingslampje branden en klinkt er een
waarschuwingszoemer.
*2: Waarschuwingszoemer lage oliedruk:
Het waarschuwingslampje lage oliedruk wordt weergegeven wanneer het
controlelampje READY brandt en er klinkt ook onafgebroken een zoemer
gedurende maximaal ongeveer 30 seconden.
*3: Waarschuwingslampje open portier/achterklep:
De waarschuwingszoemer open portier/achterklep klinkt om aan te geven
dat een of meerdere portieren/de achterklep niet goed gesloten zijn (als de
rijsnelheid 5 km/h of hoger is).
*4: Waarschuwingszoemer veiligheidsgordel:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuur-
der, de voorpassagier en de achterpassagiers eraan de veiligheidsgordel
om te doen. De zoemer klinkt gedurende 30 seconden intermitterend
vanaf een rijsnelheid van 20 km/h. Als de veiligheidsgordel daarna nog
niet is vastgemaakt, laat de zoemer gedurende 90 seconden een ander
geluid horen.
*5: Dit symbool wordt weergegeven op het multi-informatiedisplay.
■Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
●Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer laten klin-
ken, ook al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet
<004a005200480047000f0003005a0044004400550047005200520055000300520052004e0003004b004800570003005a00440044005500560046004b0058005a004c0051004a0056004f004400500053004d004800030051004c004800570003004a005200
4800470003005a00480055004e00570011[
■Waarschuwingslampje (waarschuwingszoemer) elektrische
stuurbekrachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
■Als het motorcontrolelampje tijdens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volledig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uit gaat.
PRIUS PHV_OM_OM47A89E_(EE).book Page 647 Wednesday, December 14, 2016 1:05 PM

6488-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)■Als het waarschuwingslampje lage bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band niet lek is.
Als de band lek is: →Blz. 658
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
●Controleer de bandenspanning en breng hem op het juiste niveau.
●Als het waarschuwingslampje zelfs na enkele minuten niet uitgaat, contro-
leer dan of de bandenspanning in orde is en voer de initialisatie uit.
(→Blz. 582)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaande
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■Het waarschuwingslampje lage bandenspanning gaat mogelijk branden
door een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk branden door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsverlies dat op
den duur optreedt of een veranderde bandenspanning die veroorzaakt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwingslampje
na een paar minuten uitgaan als de banden weer op de juiste spanning
gebracht zijn.
■Omstandigheden waaronder het bandenspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 584
■Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contact AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoorbaar door omgevingsgeluiden of
geluid van het audiosysteem.
PRIUS PHV_OM_OM47A89E_(EE).book Page 648 Wednesday, December 14, 2016 1:05 PM

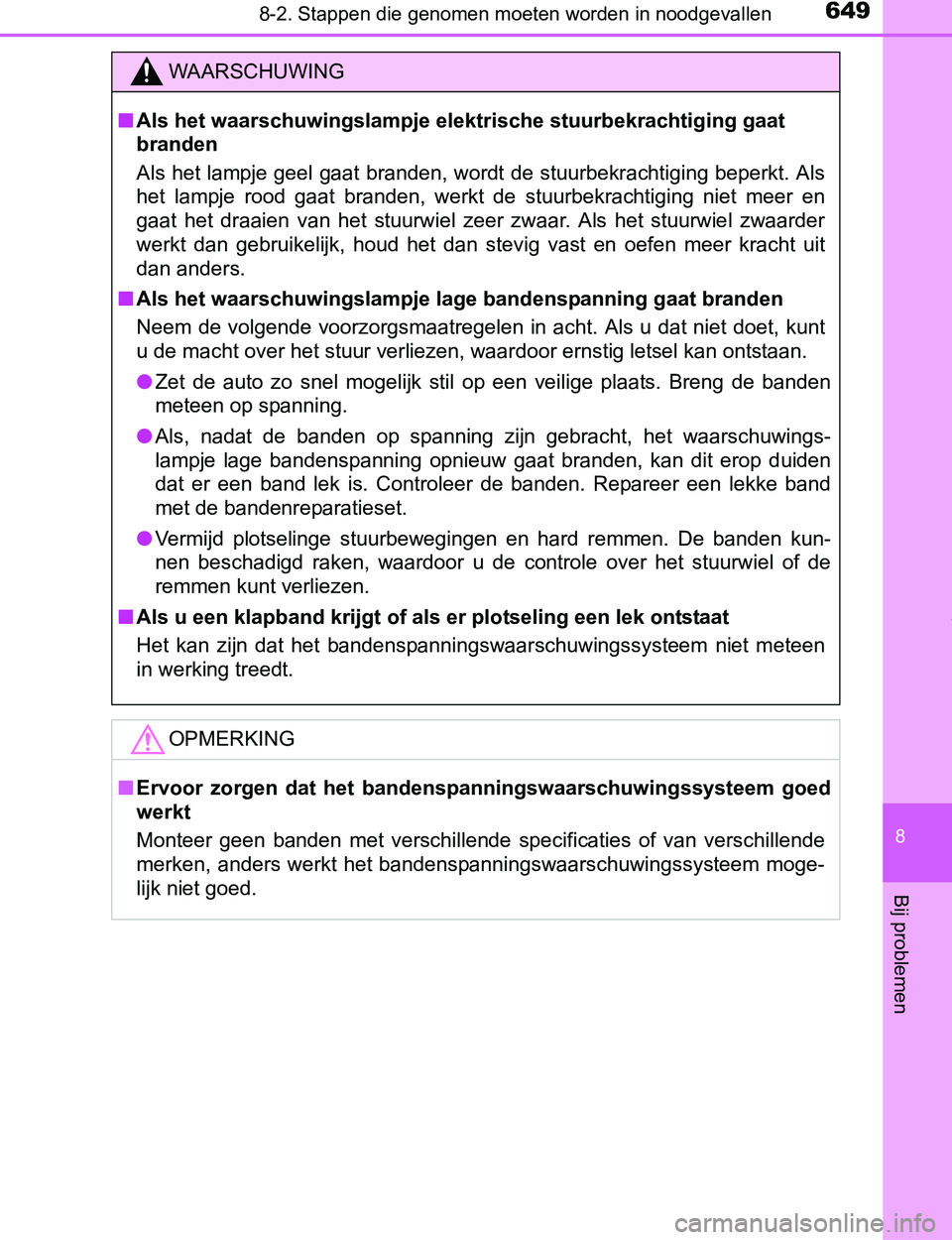

6498-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
8
Bij problemen
WAARSCHUWING
■Als het waarschuwingslampje elektrische stuurbekrachtiging gaat
branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging beperkt. Als
het lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en
gaat het draaien van het stuurwiel zeer zwaar. Als het stuurwiel zwaarder
werkt dan gebruikelijk, houd het dan stevig vast en oefen meer kracht uit
dan anders.
■Als het waarschuwingslampje lage bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
●Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
●Als, nadat de banden op spanning zijn gebracht, het waarschuwings-
lampje lage bandenspanning opnieuw gaat branden, kan dit erop duiden
dat er een band lek is. Controleer de banden. Repareer een lekke band
met de bandenreparatieset.
●Vermijd plotselinge stuurbewegingen en hard remmen. De banden kun-
nen beschadigd raken, waardoor u de controle over het stuurwiel of de
remmen kunt verliezen.
■Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet meteen
in werking treedt.
OPMERKING
■Ervoor zorgen dat het bandenspanningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende specificaties of van verschillende
merken, anders werkt het bandenspanningswaarschuwingssysteem moge-
lijk niet goed.
PRIUS PHV_OM_OM47A89E_(EE).book Page 649 Wednesday, December 14, 2016 1:05 PM

6508-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47A89E_(EE)
Als er een waarschuwingsmelding wordt
weergegeven
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-informa-
tiedisplay.
*
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding
op het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
*: Het centrale waarschuwingslampje gaat mogelijk niet branden of knippe-
ren wanneer een waarschuwingsmelding wordt weergegeven.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over nood-
zakelijk onderhoud weer. Voer de juiste herstelprocedure uit
wanneer er een melding verschijnt.
Raadpleeg Blz. 184 als er een melding over laden wordt weergegeven.
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 650 Wednesday, December 14, 2016 1:05 PM
