5817-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
VARNING
n Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM47C99SE.book Page 581 Tuesday, July 17, 2018 12:40 PM

5827-3. Arbeten som du kan göra själv
OM47C99SE
Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Om någon av de elektriska delarna inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM47C99SE.book Page 582 Tuesday, July 17, 2018 12:40 PM

5837-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

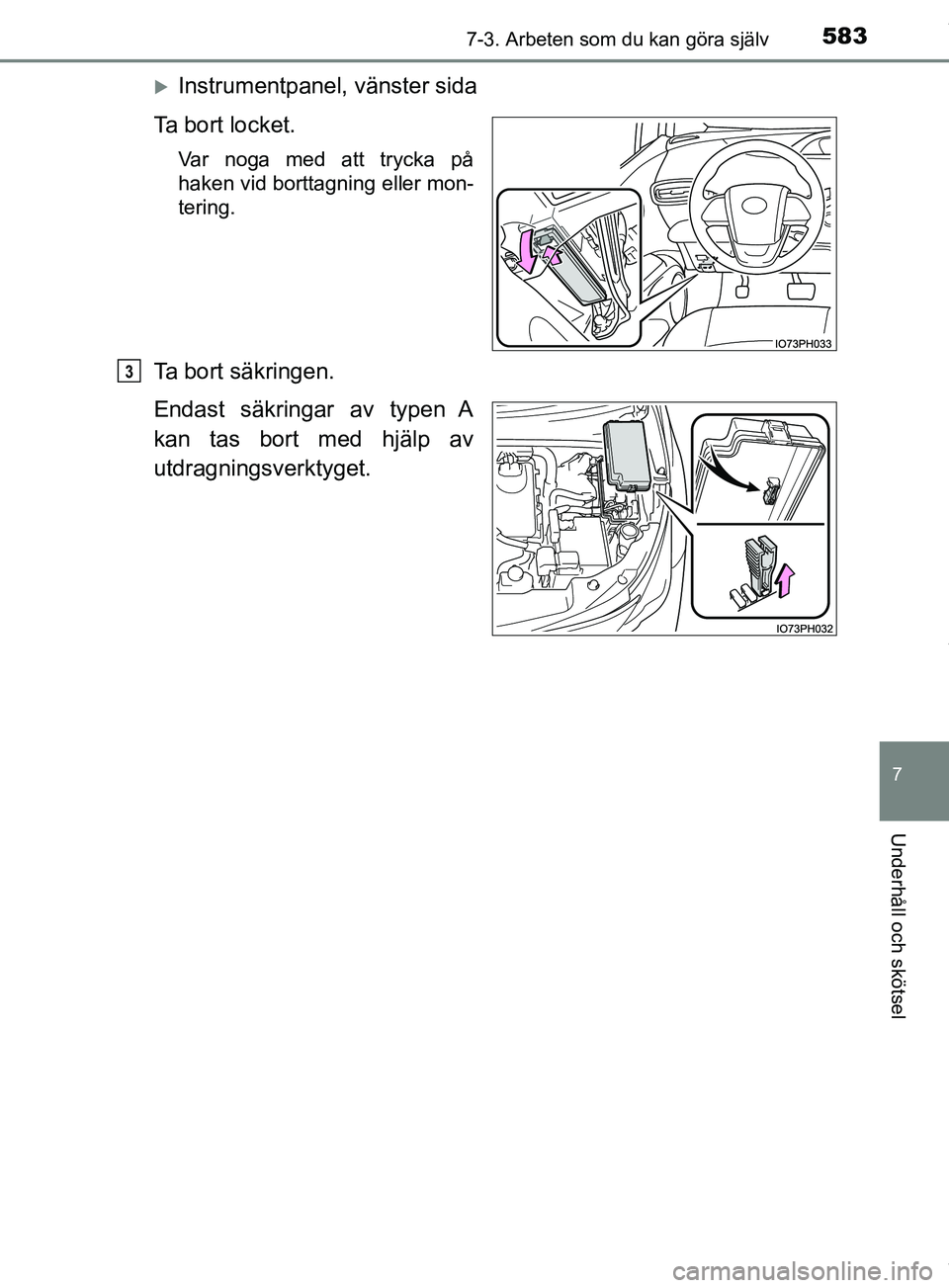

Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med hjälp av
utdragningsverktyget.3
OM47C99SE.book Page 583 Tuesday, July 17, 2018 12:40 PM

5847-3. Arbeten som du kan göra själv
OM47C99SE

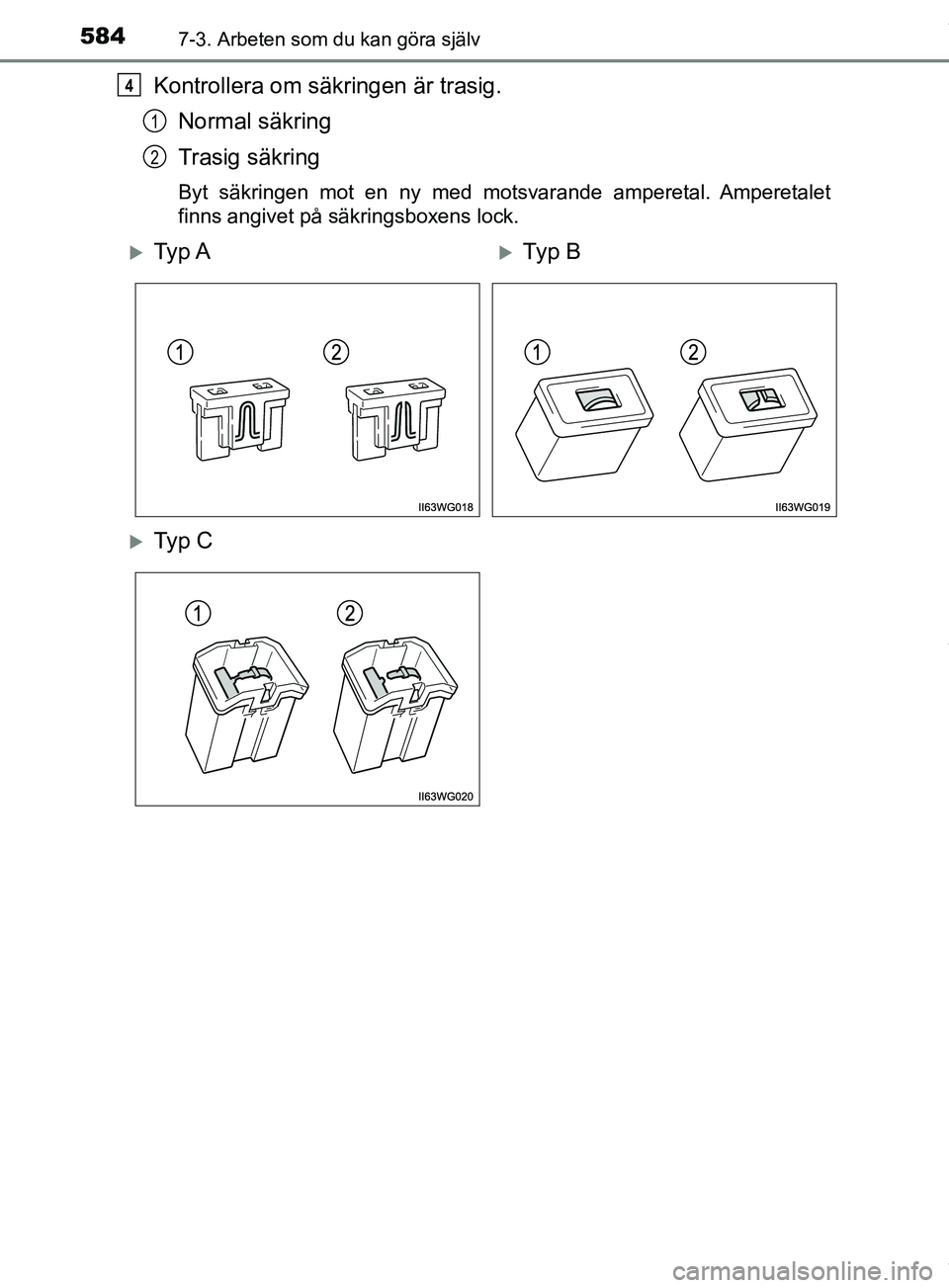

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p C
OM47C99SE.book Page 584 Tuesday, July 17, 2018 12:40 PM

5857-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

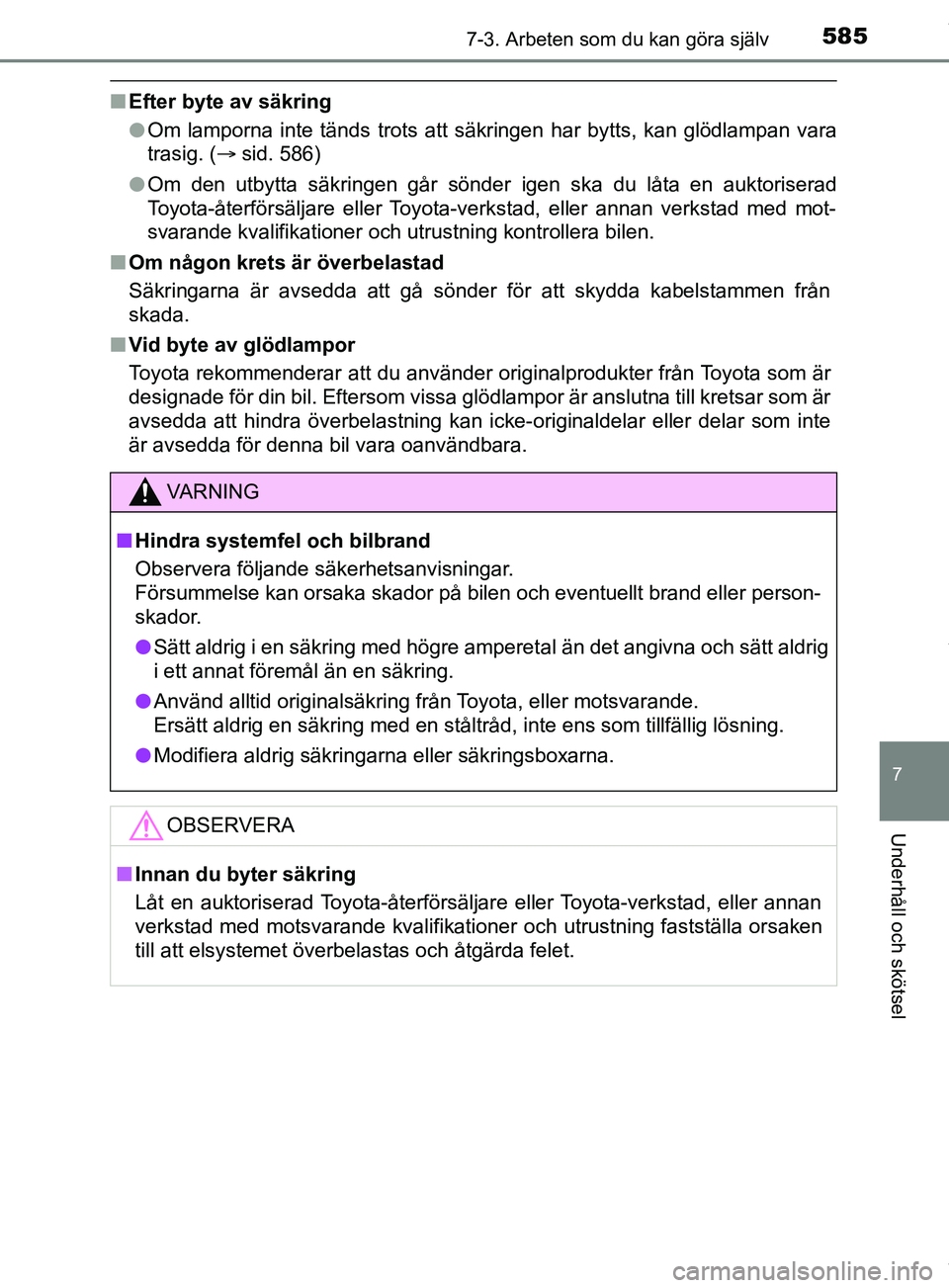

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 586)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM47C99SE.book Page 585 Tuesday, July 17, 2018 12:40 PM

5867-3. Arbeten som du kan göra själv
OM47C99SE

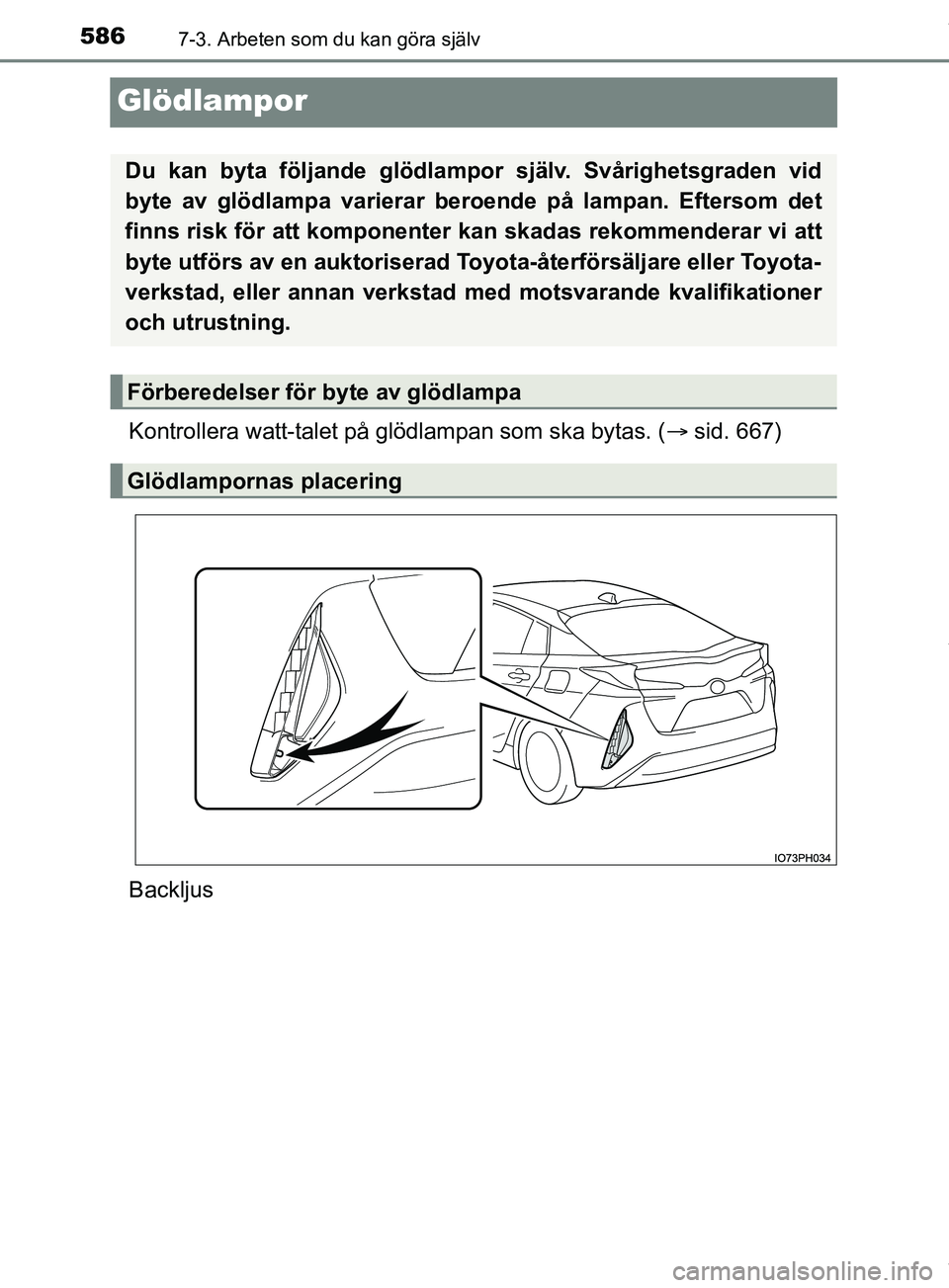

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 667)
Backljus
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
OM47C99SE.book Page 586 Tuesday, July 17, 2018 12:40 PM

5877-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

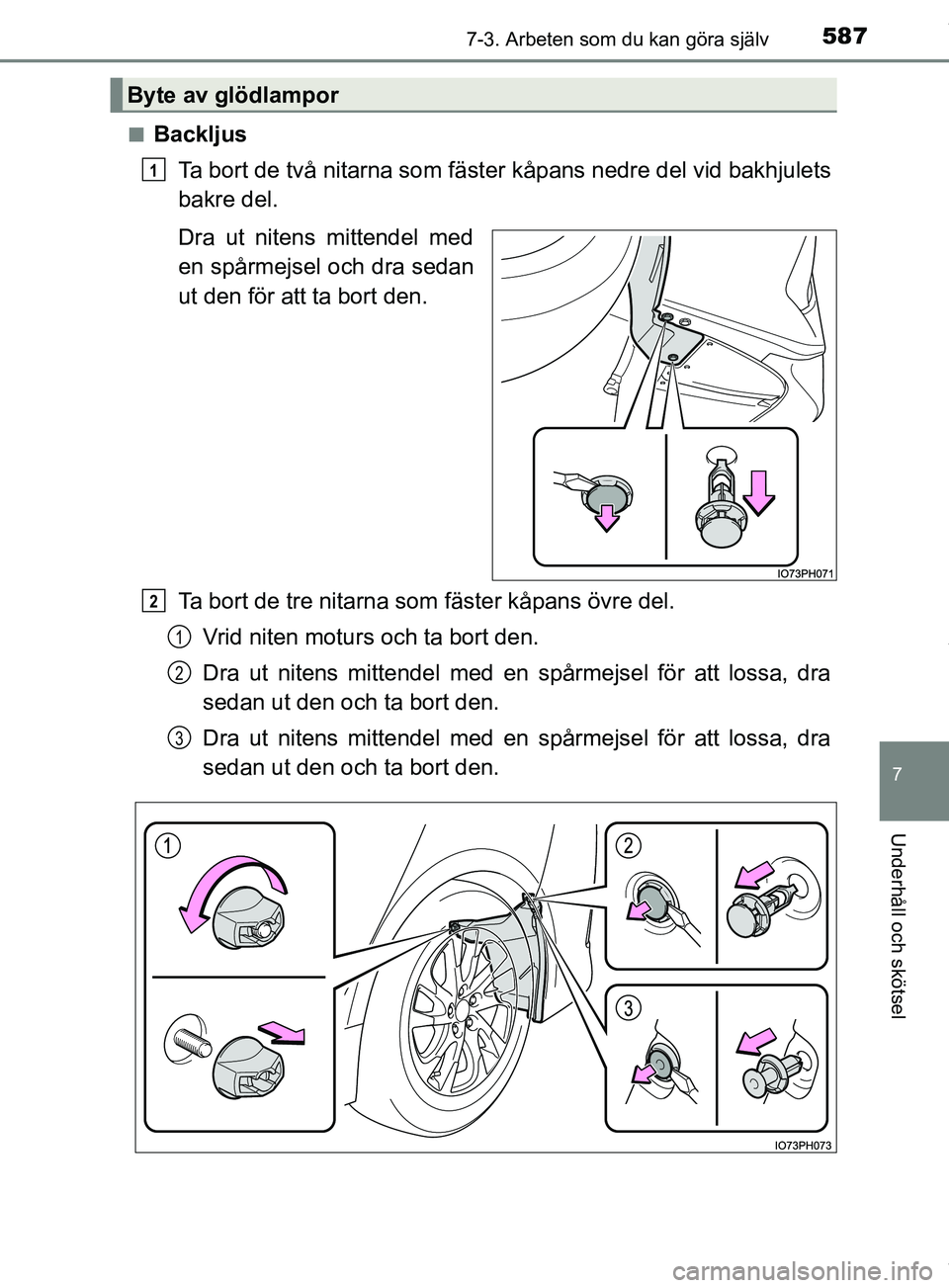

nBackljusTa bort de två nitarna som fäster kåpans nedre del vid bakhjulets
bakre del.
Dra ut nitens mittendel med
en spårmejsel och dra sedan
ut den för att ta bort den.
Ta bort de tre nitarna som fäster kåpans övre del.Vrid niten moturs och ta bort den.
Dra ut nitens mittendel med en spårmejsel för att lossa, dra
sedan ut den och ta bort den.
Dra ut nitens mittendel med en spårmejsel för att lossa, dra
sedan ut den och ta bort den.
Byte av glödlampor
1
2
1
2
3
OM47C99SE.book Page 587 Tuesday, July 17, 2018 12:40 PM

5887-3. Arbeten som du kan göra själv
OM47C99SE

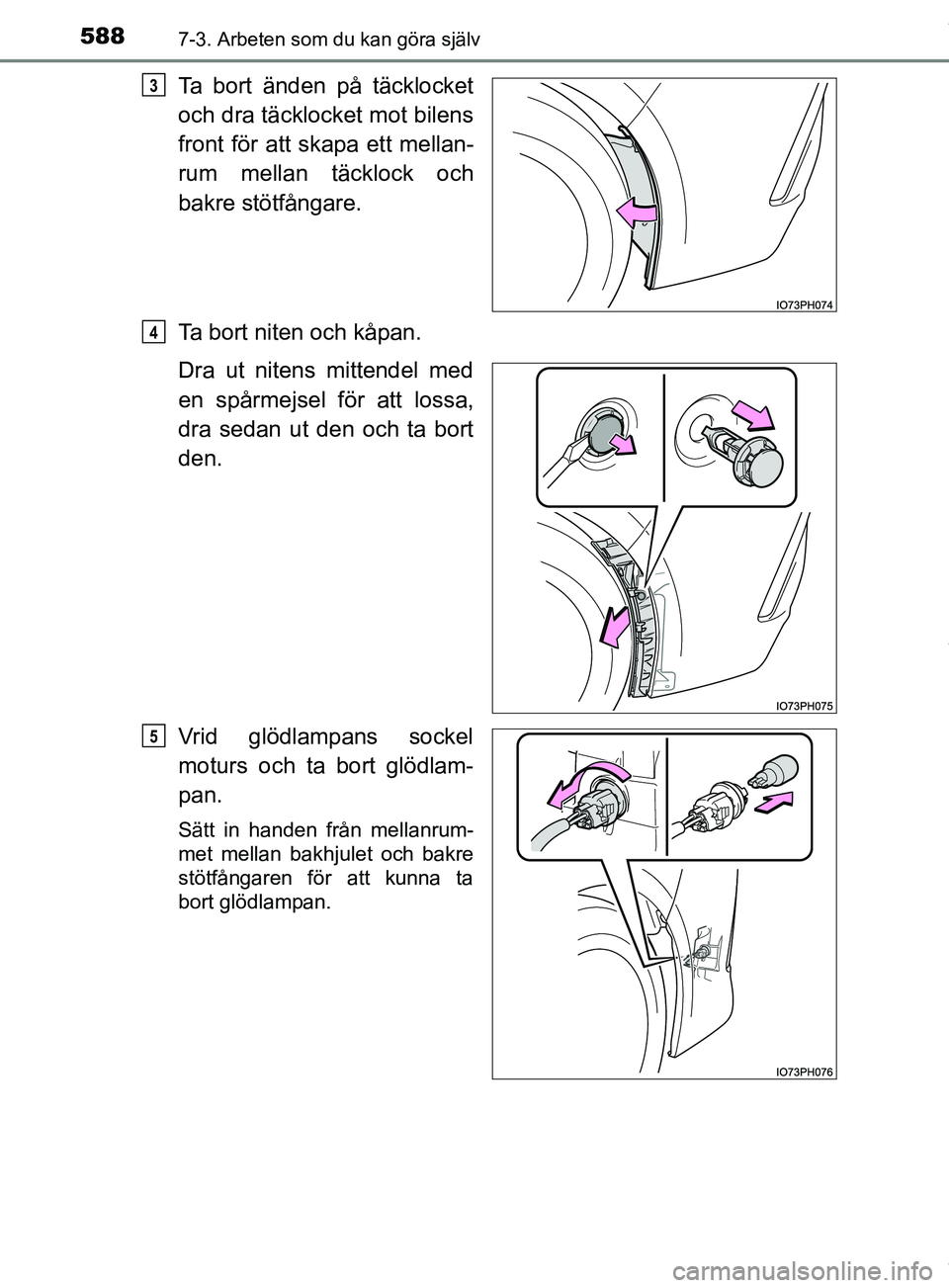

Ta bort änden på täcklocket
och dra täcklocket mot bilens
front för att skapa ett mellan-
rum mellan täcklock och
bakre stötfångare.
Ta bort niten och kåpan.
Dra ut nitens mittendel med
en spårmejsel för att lossa,
dra sedan ut den och ta bort
den.
Vrid glödlampans sockel
moturs och ta bort glödlam-
pan.
Sätt in handen från mellanrum-
met mellan bakhjulet och bakre
stötfångaren för att kunna ta
bort glödlampan.
3
4
5
OM47C99SE.book Page 588 Tuesday, July 17, 2018 12:40 PM

5897-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

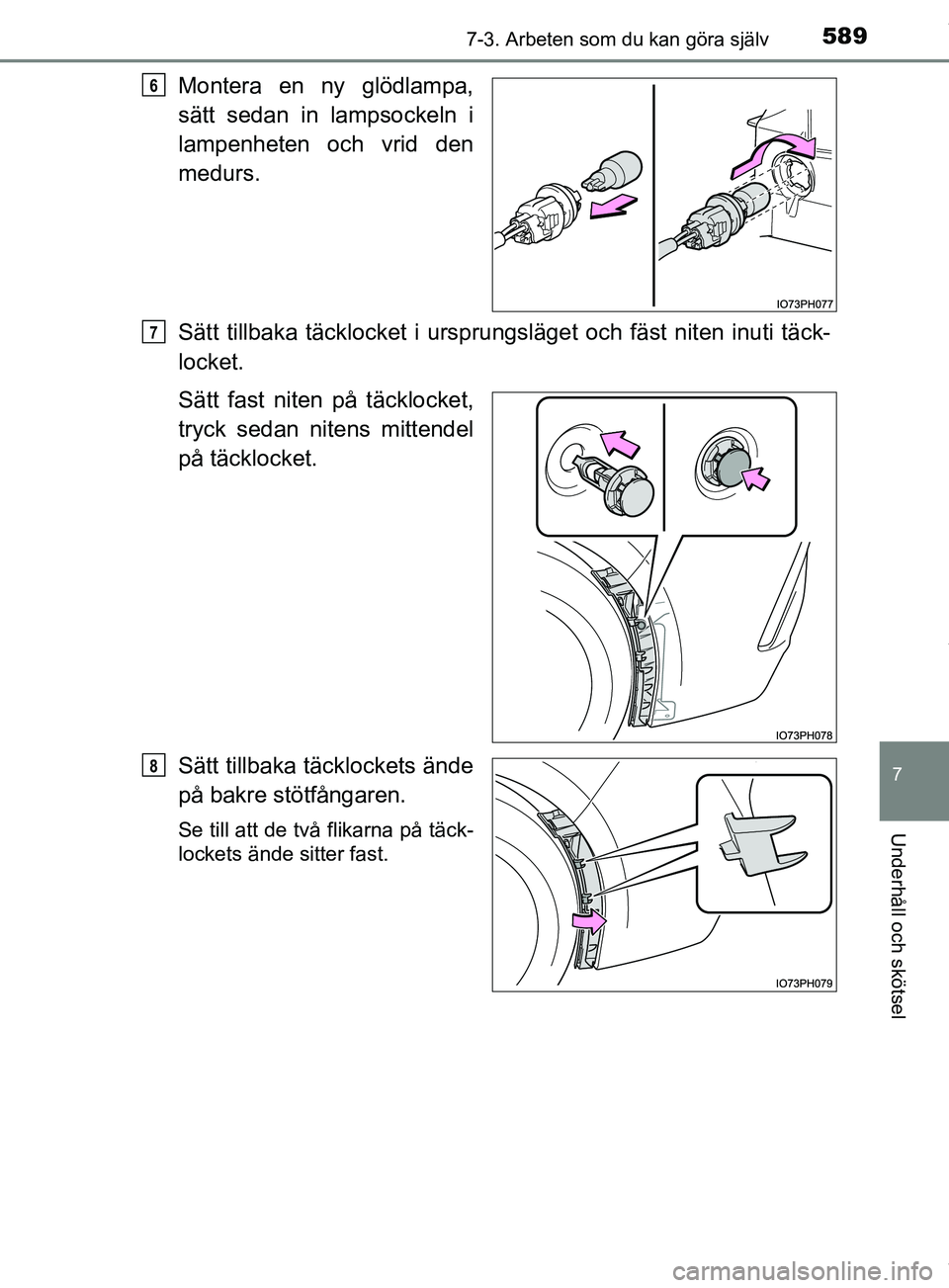

Montera en ny glödlampa,
sätt sedan in lampsockeln i
lampenheten och vrid den
medurs.
Sätt tillbaka täcklocket i ursprungsläget och fäst niten inuti täck-
locket.
Sätt fast niten på täcklocket,
tryck sedan nitens mittendel
på täcklocket.
Sätt tillbaka täcklockets ände
på bakre stötfångaren.
Se till att de två flikarna på täck-
lockets ände sitter fast.
6
7
8
OM47C99SE.book Page 589 Tuesday, July 17, 2018 12:40 PM

5907-3. Arbeten som du kan göra själv
OM47C99SE

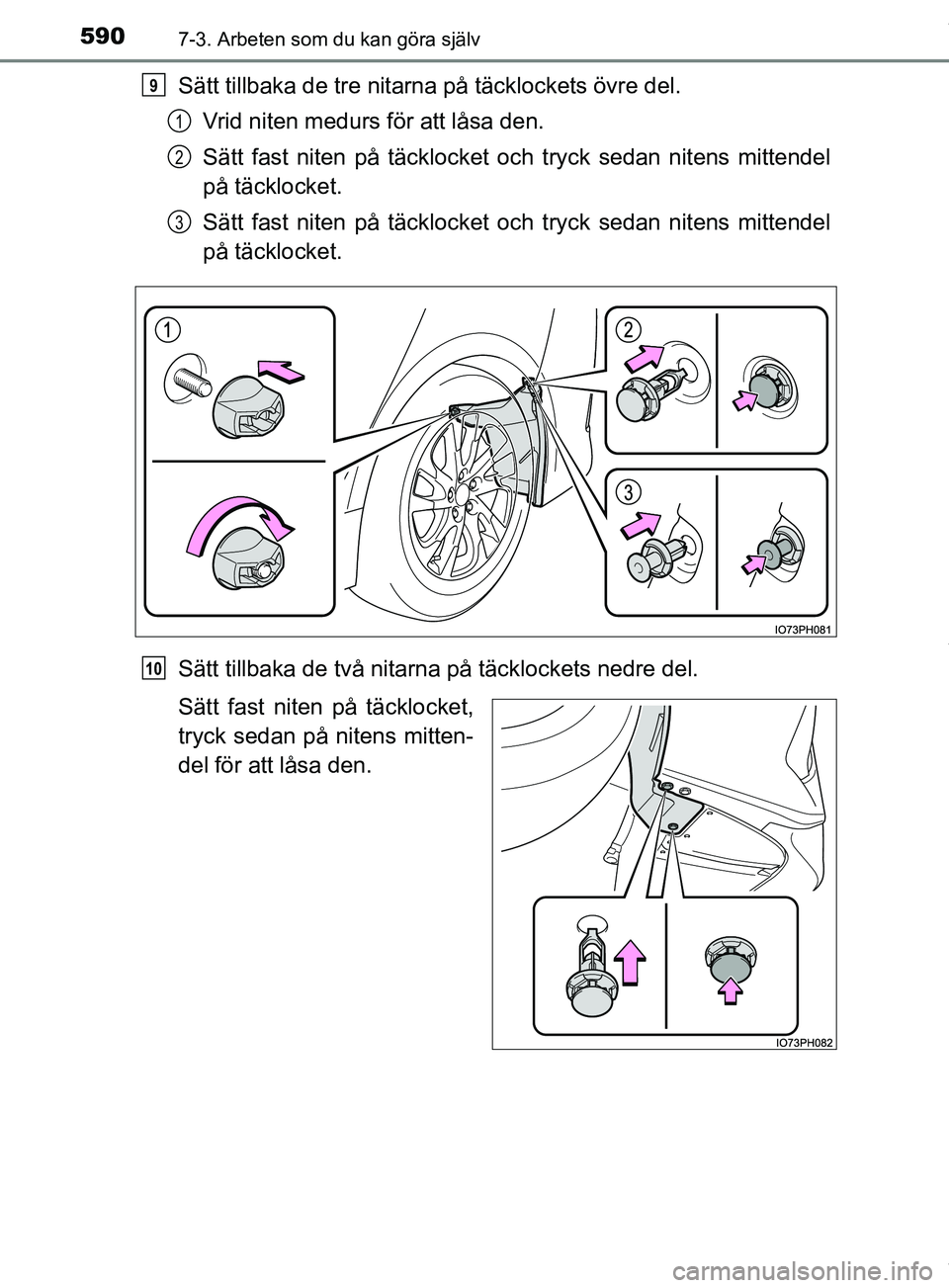

Sätt tillbaka de tre nitarna på täcklockets övre del.
Vrid niten medurs för att låsa den.
Sätt fast niten på täcklocket och tryck sedan nitens mittendel
på täcklocket.
Sätt fast niten på täcklocket och tryck sedan nitens mittendel
på täcklocket.
Sätt tillbaka de två nitarna på täcklockets nedre del.
Sätt fast niten på täcklocket,
tryck sedan på nitens mitten-
del för att låsa den.9
1
2
3
10
