5917-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

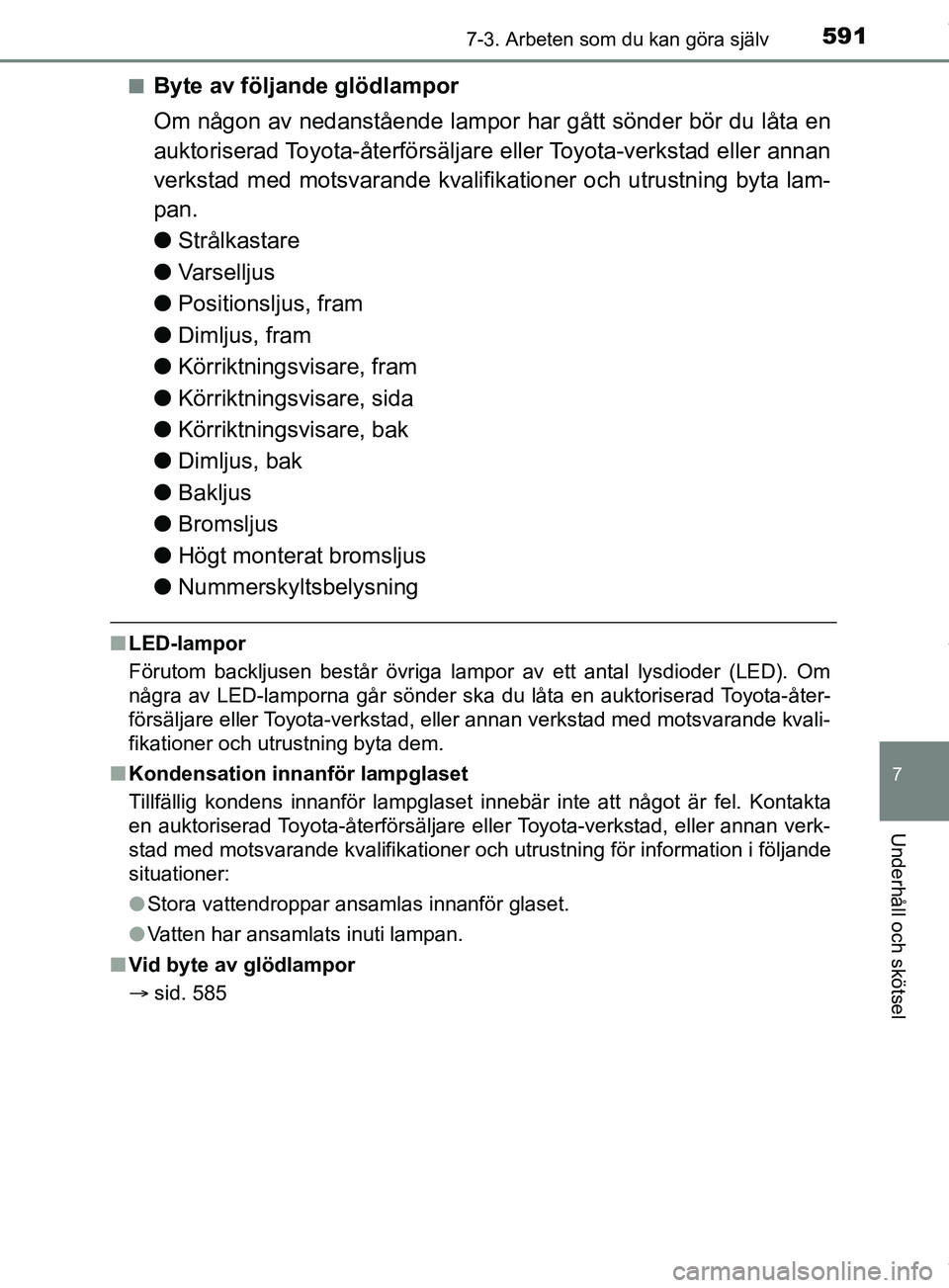

nByte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta lam-
pan.
lStrålkastare
l Varselljus
l Positionsljus, fram
l Dimljus, fram
l Körriktningsvisare, fram
l Körriktningsvisare, sida
l Körriktningsvisare, bak
l Dimljus, bak
l Bakljus
l Bromsljus
l Högt monterat bromsljus
l Nummerskyltsbelysning
nLED-lampor
Förutom backljusen består övriga lampor av ett antal lysdioder (LED). Om
några av LED-lamporna går sönder ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning byta dem.
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för information i följande
situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti lampan.
n Vid byte av glödlampor
 sid. 585
OM47C99SE.book Page 591 Tuesday, July 17, 2018 12:40 PM

5927-3. Arbeten som du kan göra själv
OM47C99SE

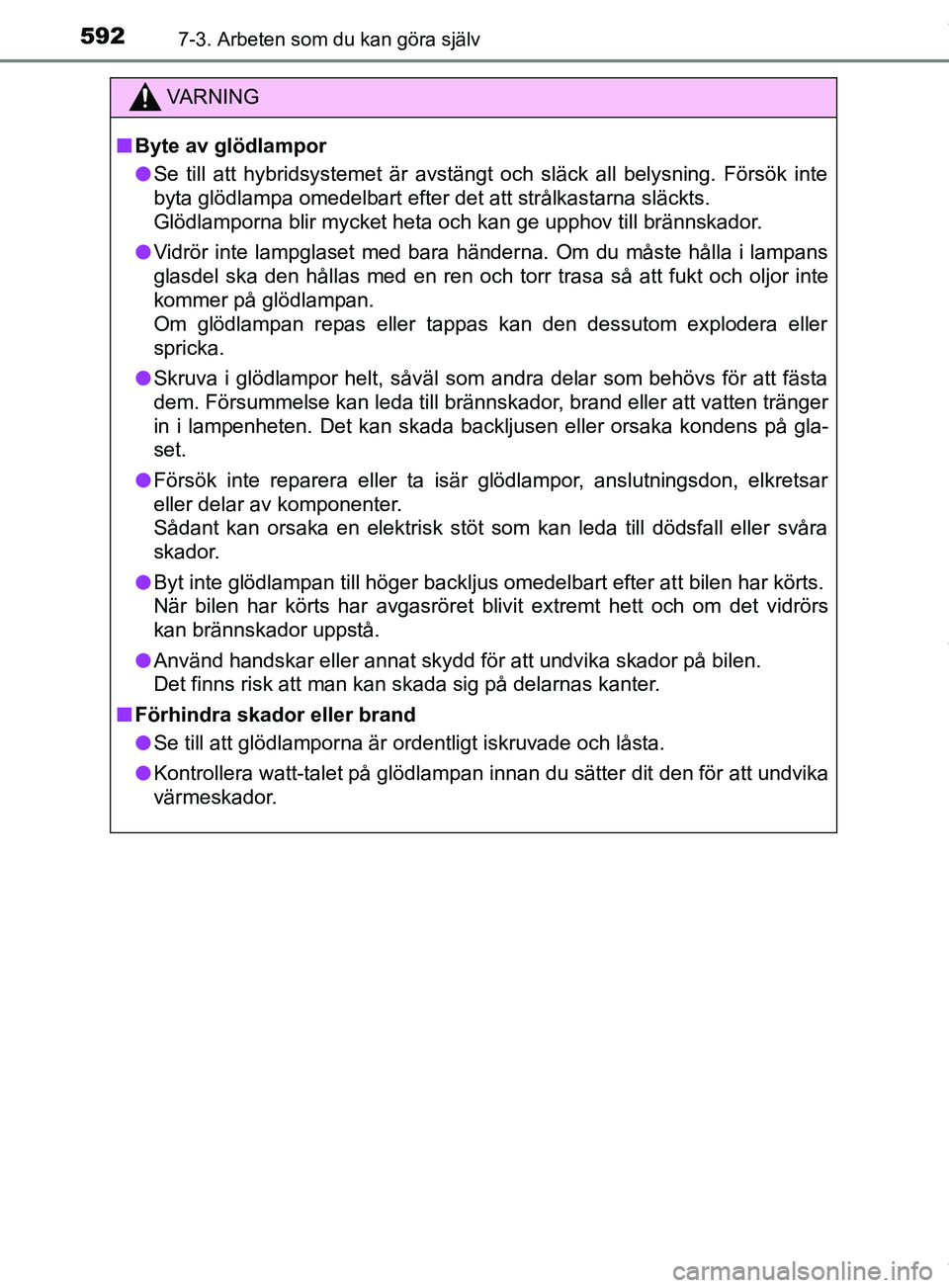

VARNING
n Byte av glödlampor
l Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i lampenheten. Det kan skada backljusen eller orsaka kondens på gla-
set.
l Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
l Byt inte glödlampan till höger backljus omedelbart efter att bilen har körts.
När bilen har körts har avgasröret blivit extremt hett och om det vidrörs
kan brännskador uppstå.
l Använd handskar eller annat skydd för att undvika skador på bilen.
Det finns risk att man kan skada sig på delarnas kanter.
n Förhindra skador eller brand
l Se till att glödlamporna är ordentligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47C99SE.book Page 592 Tuesday, July 17, 2018 12:40 PM

593
8Om problem uppstår
OM47C99SE8-1. Viktig information
Varningsblinker .................. 594
Om du måste få stopp på bilen i en akut situation .... 595
8-2. Åtgärder i en akut situation
Om bilen måste bärgas eller bogseras .......................... 596
Om du tror att något är fel ..................................... 602
Om en varningslampa tänds eller en varningssignal
hörs.................................. 603
Om ett varningsmeddelande
visas ................................ 612
Om du får punktering ......... 620
Om hybridsystemet inte startar .............................. 638
Om den elektroniska nyckeln inte fungerar ....... 640
Om 12-voltsbatteriet är urladdat............................ 644
Om motorn blir överhettad........................ 650
Om bilen fastnar ................ 655
OM47C99SE.book Page 593 Tuesday, July 17, 2018 12:40 PM

5948-1. Viktig information
OM47C99SE

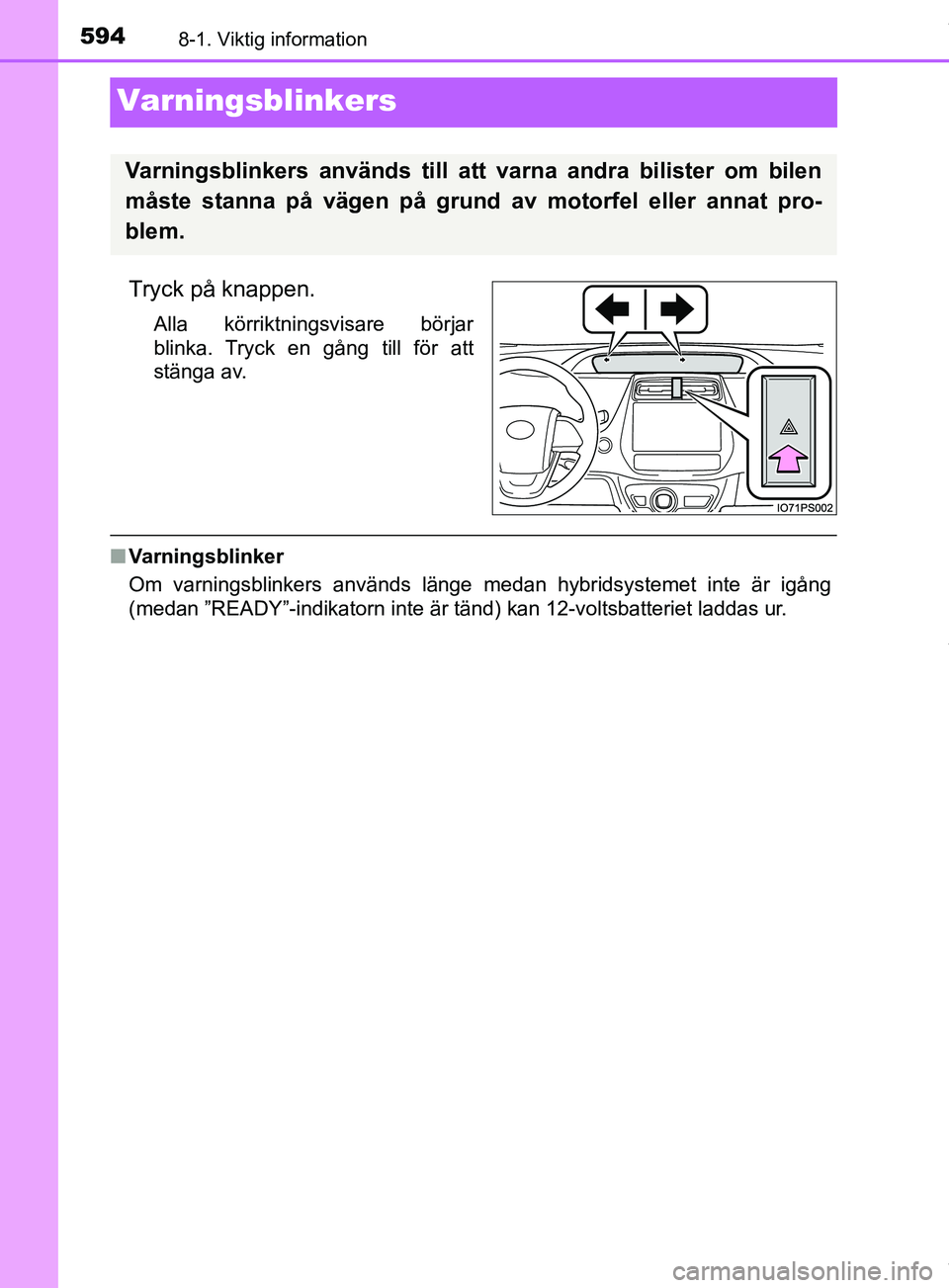

Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar
blinka. Tryck en gång till för att
stänga av.
nVarningsblinker
Om varningsblinkers används länge medan hybridsystemet inte är igång
(medan ”READY”-indikatorn inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på gr und av motorfel eller annat pro-
blem.
OM47C99SE.book Page 594 Tuesday, July 17, 2018 12:40 PM

5958-1. Viktig information
OM47C99SE
8
Om problem uppstår

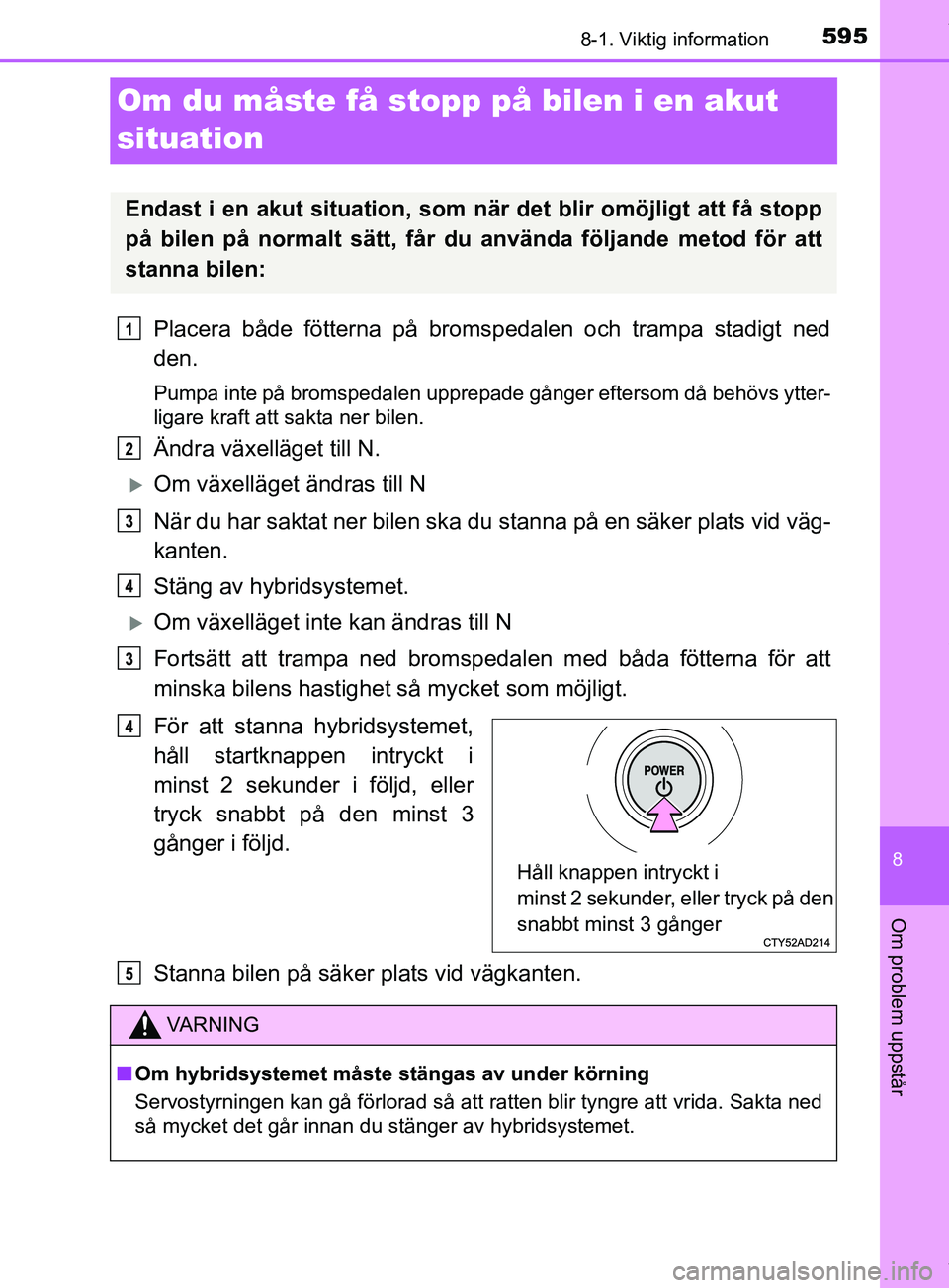

Om du måste få stopp på bilen i en akut
situation
Placera både fötterna på bromspedalen och trampa stadigt ned
den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
Ändra växelläget till N.
Om växelläget ändras till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
Om växelläget inte kan ändras till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i
minst 2 sekunder i följd, eller
tryck snabbt på den minst 3
gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Endast i en akut situation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
Håll knappen intryckt i
minst 2 sekunder, eller tryck på den
snabbt minst 3 gånger
4
VARNING
n Om hybridsystemet måste stängas av under körning
Servostyrningen kan gå förlorad så att ratten blir tyngre att vrida. Sakta ned
så mycket det går innan du stänger av hybridsystemet.
5
OM47C99SE.book Page 595 Tuesday, July 17, 2018 12:40 PM

5968-2. Åtgärder i en akut situation
OM47C99SE

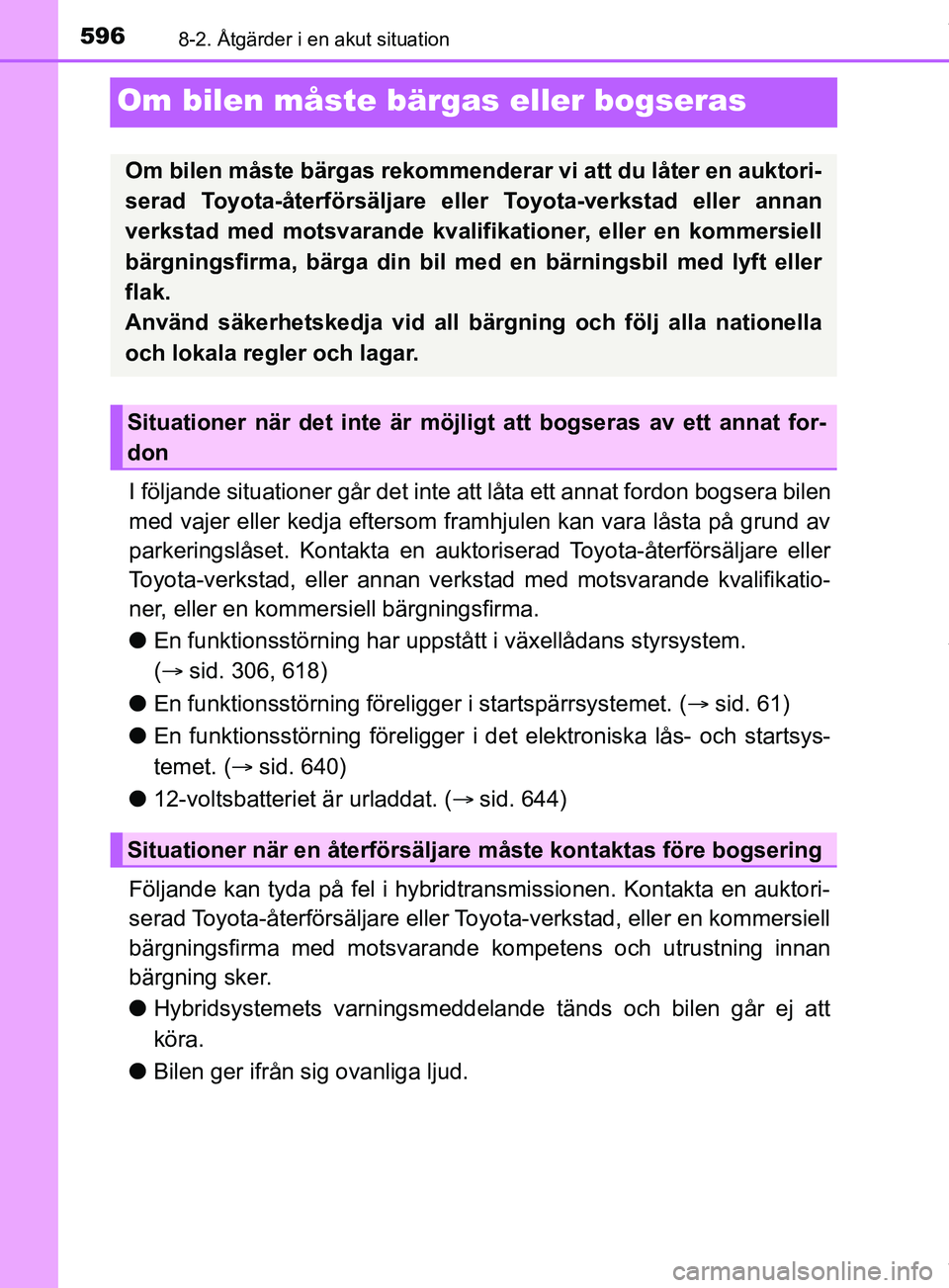

Om bilen måste bärgas eller bogseras
I följande situationer går det inte att låta ett annat fordon bogsera bilen
med vajer eller kedja eftersom framhjulen kan vara låsta på grund av
parkeringslåset. Kontakta en auktor iserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner, eller en kommersiell bärgningsfirma.
l En funktionsstörning har uppstått i växellådans styrsystem.
( sid. 306, 618)
l En funktionsstörning föreligger i startspärrsystemet. ( sid. 61)
l En funktionsstörning föreligger i de t elektroniska lås- och startsys-
temet. ( sid. 640)
l 12-voltsbatteriet är urladdat. ( sid. 644)
Följande kan tyda på fel i hybridtransmissionen. Kontakta en auktori-
serad Toyota-återförsäljare eller To yota-verkstad, eller en kommersiell
bärgningsfirma med motsvarande kompetens och utrustning innan
bärgning sker.
l Hybridsystemets varn ingsmeddelande tänds och bilen går ej att
köra.
l Bilen ger ifrån sig ovanliga ljud.
Om bilen måste bärgas rekommenderar vi att du låter en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer, eller en kommersiell
bärgningsfirma, bärga din bil med en bärningsbil med lyft eller
flak.
Använd säkerhetskedja vid all bä rgning och följ alla nationella
och lokala regler och lagar.
Situationer när det inte är möjligt att bogseras av ett annat for-
don
Situationer när en återförsäljare måste kontaktas före bogsering
OM47C99SE.book Page 596 Tuesday, July 17, 2018 12:40 PM

5978-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

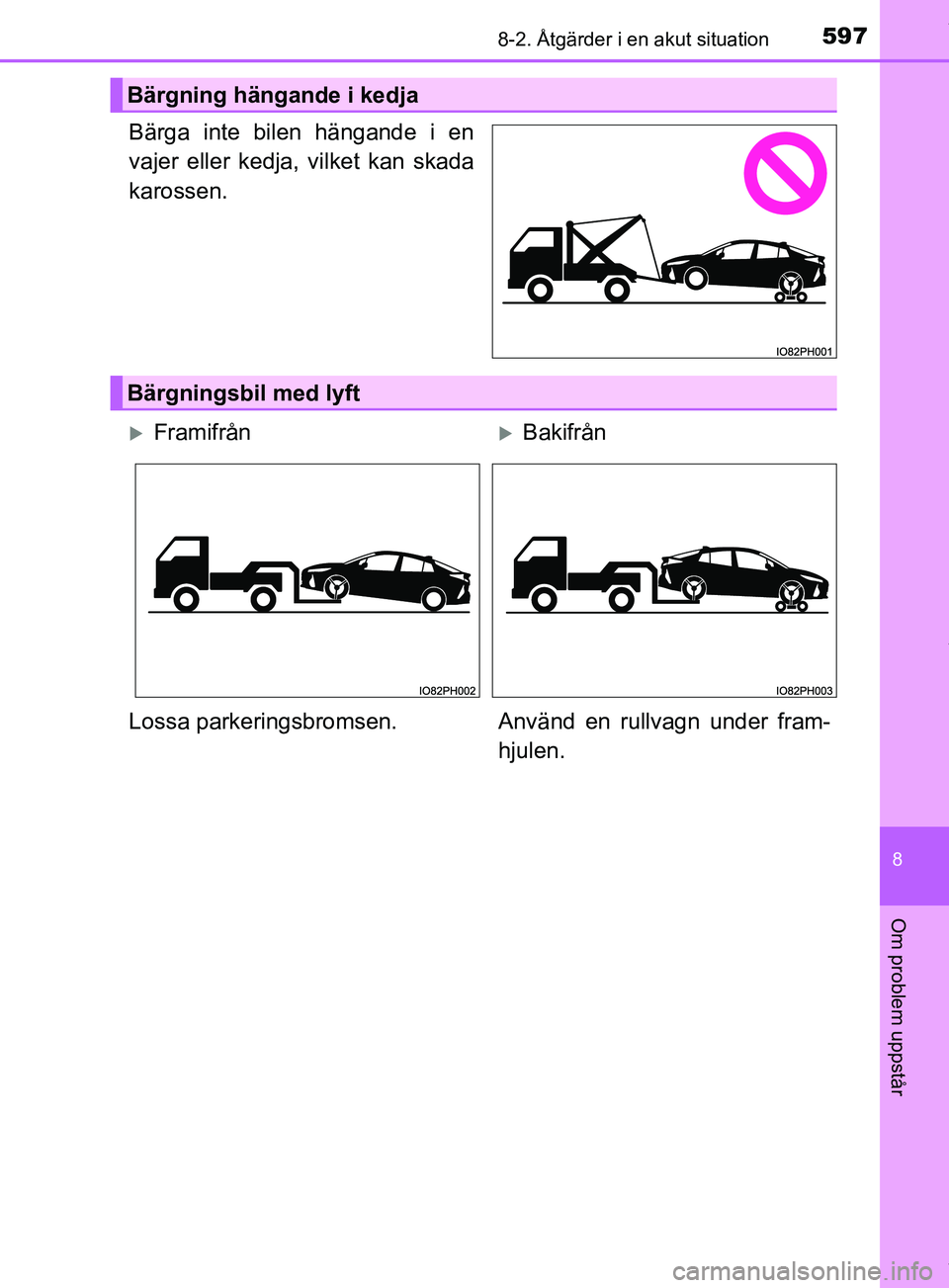

Bärga inte bilen hängande i en
vajer eller kedja, vilket kan skada
karossen.
Bärgning hängande i kedja
Bärgningsbil med lyft
FramifrånBakifrån
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
OM47C99SE.book Page 597 Tuesday, July 17, 2018 12:40 PM

5988-2. Åtgärder i en akut situation
OM47C99SE

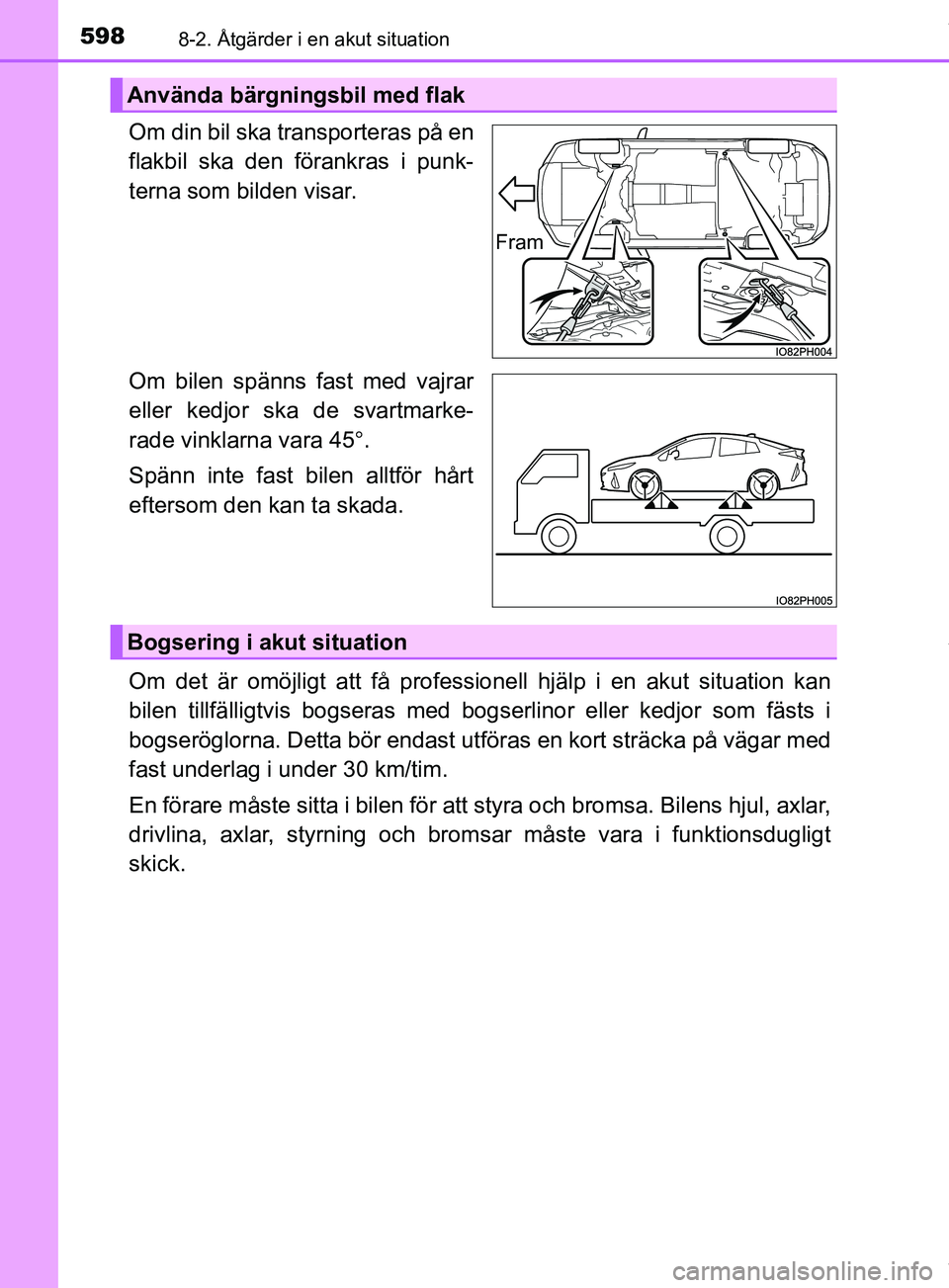

Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogser as med bogserlinor eller kedjor so m fästs i
bogseröglorna. Detta bör endast utföras en kort sträcka på vägar med
fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt
skick.
Använda bärgningsbil med flak
Fram
Bogsering i akut situation
OM47C99SE.book Page 598 Tuesday, July 17, 2018 12:40 PM

5998-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

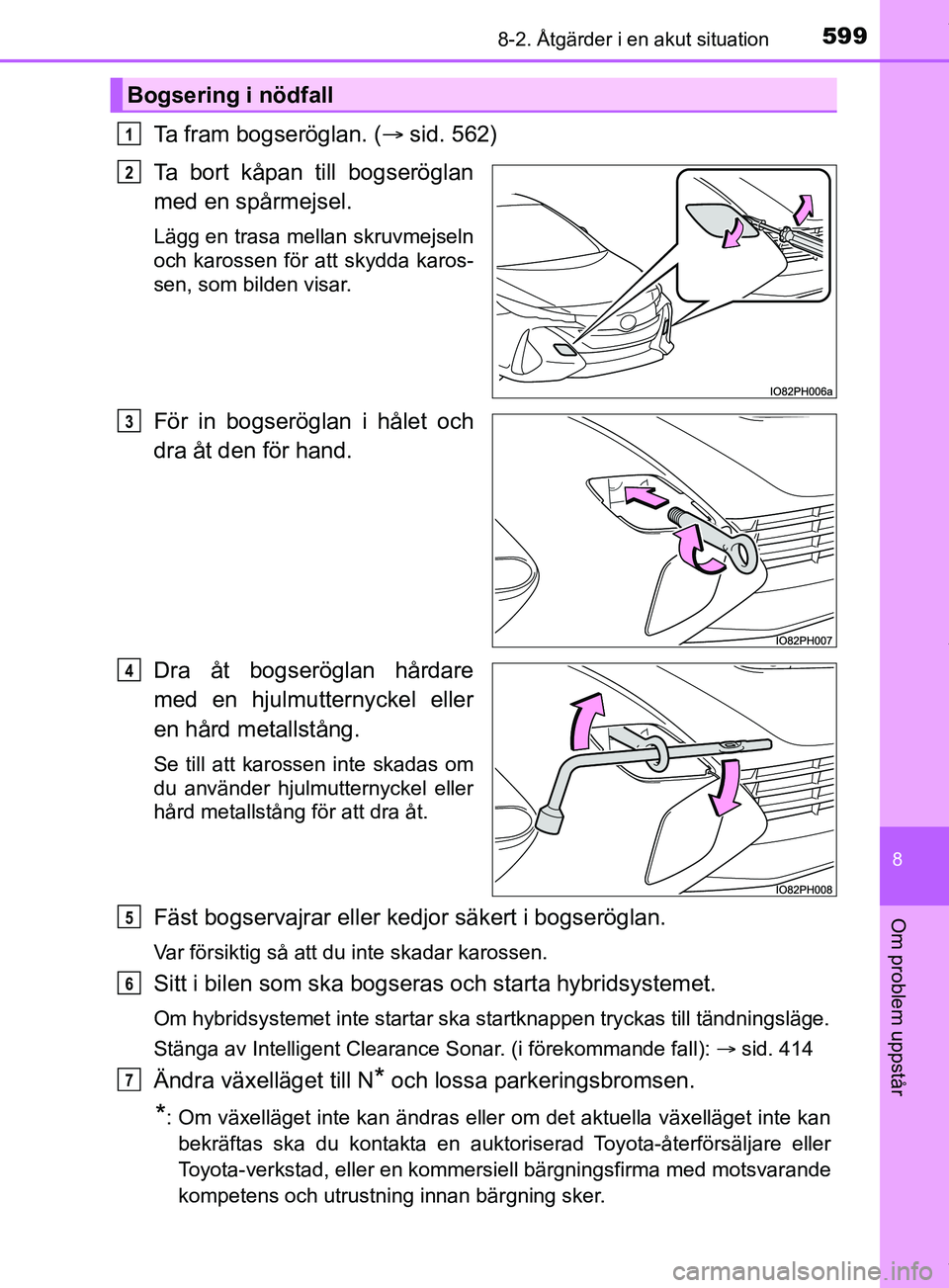

Ta fram bogseröglan. (sid. 562)
Ta bort kåpan till bogseröglan
med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel eller
en hård metallstång.
Se till att karossen inte skadas om
du använder hjulmutternyckel eller
hård metallstång för att dra åt.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stänga av Intelligent Clearance Sonar. (i förekommande fall): sid. 414
Ändra växelläget till N* och lossa parkeringsbromsen.
*: Om växelläget inte kan ändras eller om det aktuella växelläget inte kan
bekräftas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller en kommersiell bärgningsfirma med motsvarande
kompetens och utrustning innan bärgning sker.
Bogsering i nödfall
1
2
3
4
5
6
7
OM47C99SE.book Page 599 Tuesday, July 17, 2018 12:40 PM

6008-2. Åtgärder i en akut situation
OM47C99SE

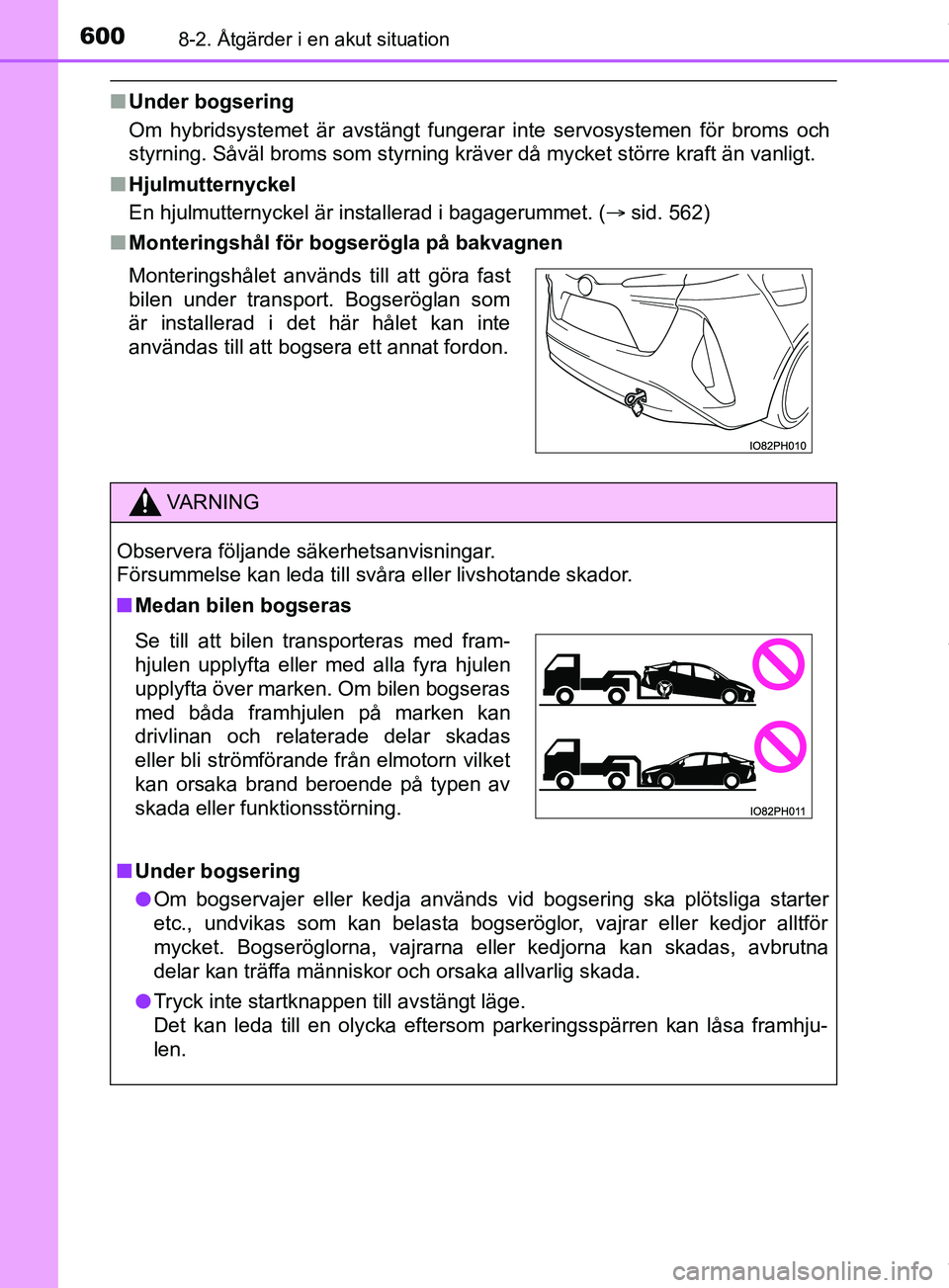

nUnder bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
n Hjulmutternyckel
En hjulmutternyckel är installerad i bagagerummet. ( sid. 562)
n Monteringshål för bogserögla på bakvagnen
Monteringshålet används till att göra fast
bilen under transport. Bogseröglan som
är installerad i det här hålet kan inte
användas till att bogsera ett annat fordon.
VARNING
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
n Medan bilen bogseras
n Under bogsering
l Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
l Tryck inte startknappen till avstängt läge.
Det kan leda till en olycka eftersom parkeringsspärren kan låsa fr\
amhju-
len.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
