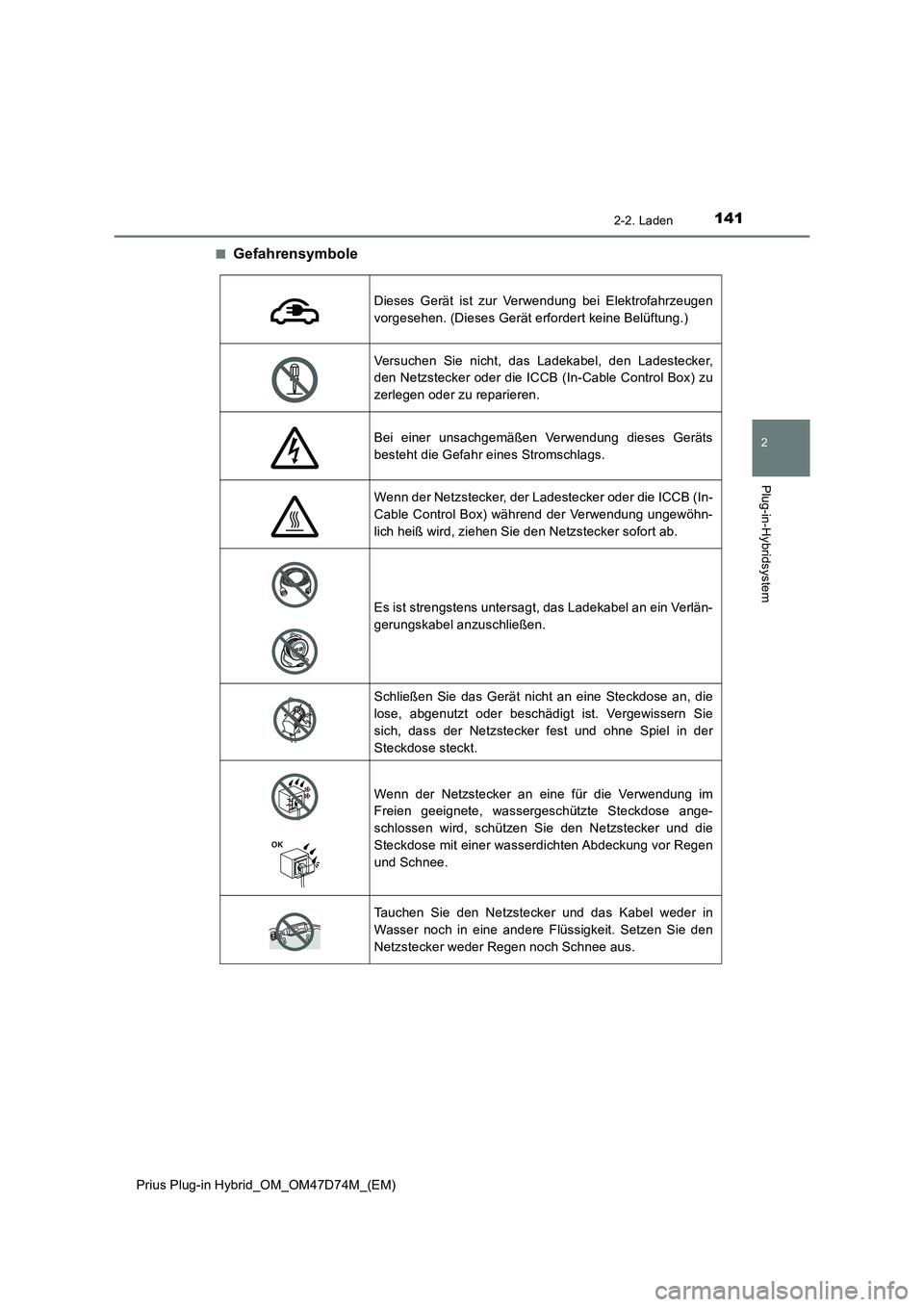

■Gefahrensymbole
Dieses Gerät ist zur Verwendung bei Elektrofahrzeugen
vorgesehen. (Dieses Gerät erfordert keine Belüftung.)
Versuchen Sie nicht, das Ladekabel, den Ladestecker,
den Netzstecker oder die ICCB (In-Cable Control Box) zu
zerlegen oder zu reparieren.
Bei einer unsachgemäßen Verwendung dieses Geräts
besteht die Gefahr eines Stromschlags.
Wenn der Netzstecker, der Ladestecker oder die ICCB (In-
Cable Control Box) während der Verwendung ungewöhn-
lich heiß wird, ziehen Sie den Netzstecker sofort ab.
Es ist strengstens untersagt, das Ladekabel an ein Verlän-
gerungskabel anzuschließen.
Schließen Sie das Gerät nicht an eine Steckdose an, die
lose, abgenutzt oder beschädigt ist. Vergewissern Sie
sich, dass der Netzstecker fest und ohne Spiel in der
Steckdose steckt.
Wenn der Netzstecker an eine für die Verwendung im
Freien geeignete, wassergeschützte Steckdose ange-
schlossen wird, schützen Sie den Netzstecker und die
Steckdose mit einer wasserdichten Abdeckung vor Regen
und Schnee.
Tauchen Sie den Netzstecker und das Kabel weder in
Wasser noch in eine andere Flüssigkeit. Setzen Sie den
Netzstecker weder Regen noch Schnee aus.

1422-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Warnsymbole
Um die Gefahr eines Stromschlags so gering wie möglich
zu halten, schließen Sie den Stecker nur an eine ord-
nungsgemäß geerdete Steckdose an.

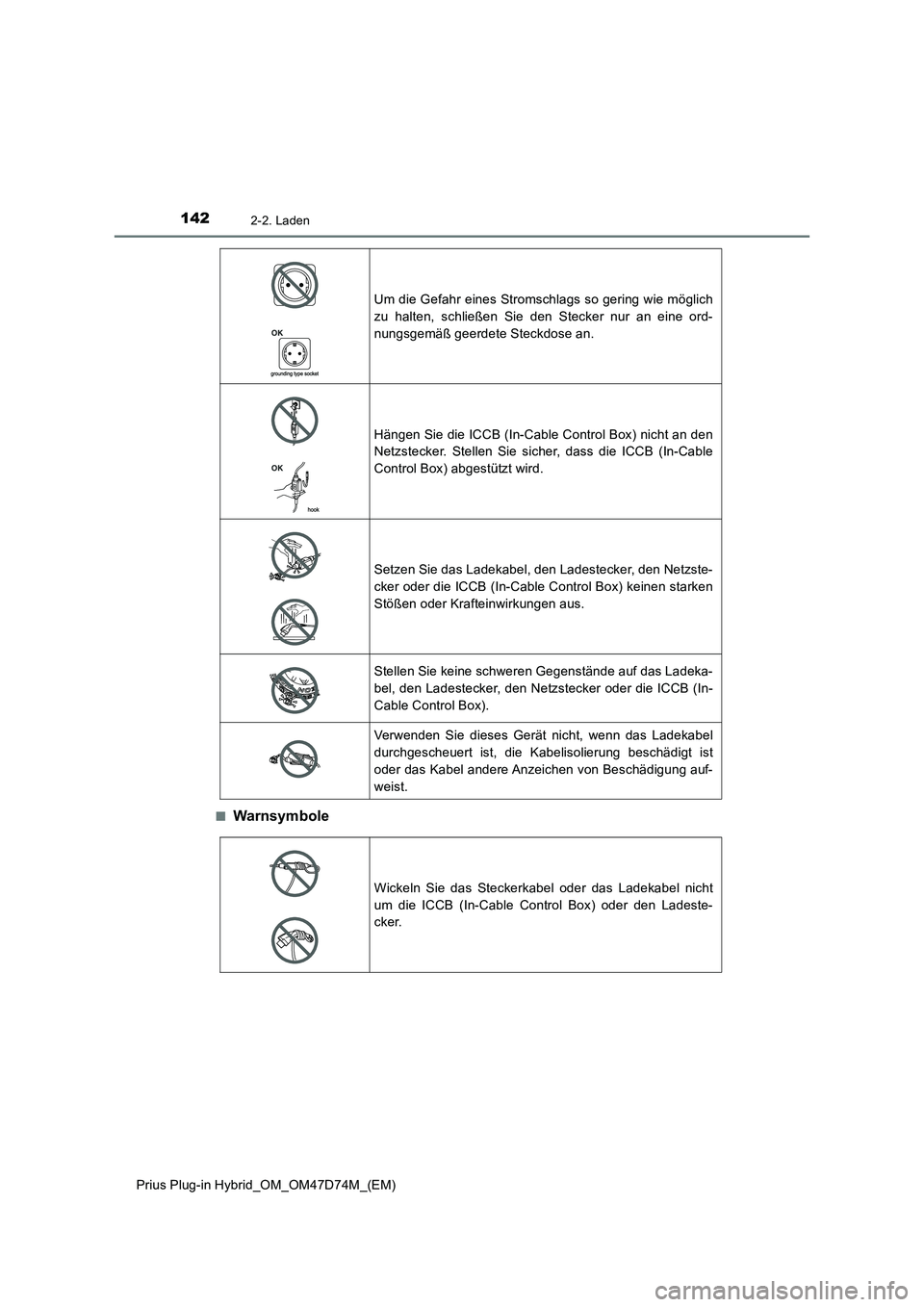

Hängen Sie die ICCB (In-Cable Control Box) nicht an den
Netzstecker. Stellen Sie sicher, dass die ICCB (In-Cable
Control Box) abgestützt wird.
Setzen Sie das Ladekabel, den Ladestecker, den Netzste-
cker oder die ICCB (In-Cable Control Box) keinen starken
Stößen oder Krafteinwirkungen aus.
Stellen Sie keine schweren Gegenstände auf das Ladeka-
bel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box).
Verwenden Sie dieses Gerät nicht, wenn das Ladekabel
durchgescheuert ist, die Kabelisolierung beschädigt ist
oder das Kabel andere Anzeichen von Beschädigung auf-
weist.
Wickeln Sie das Steckerkabel oder das Ladekabel nicht
um die ICCB (In-Cable Control Box) oder den Ladeste-
cker.

1432-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

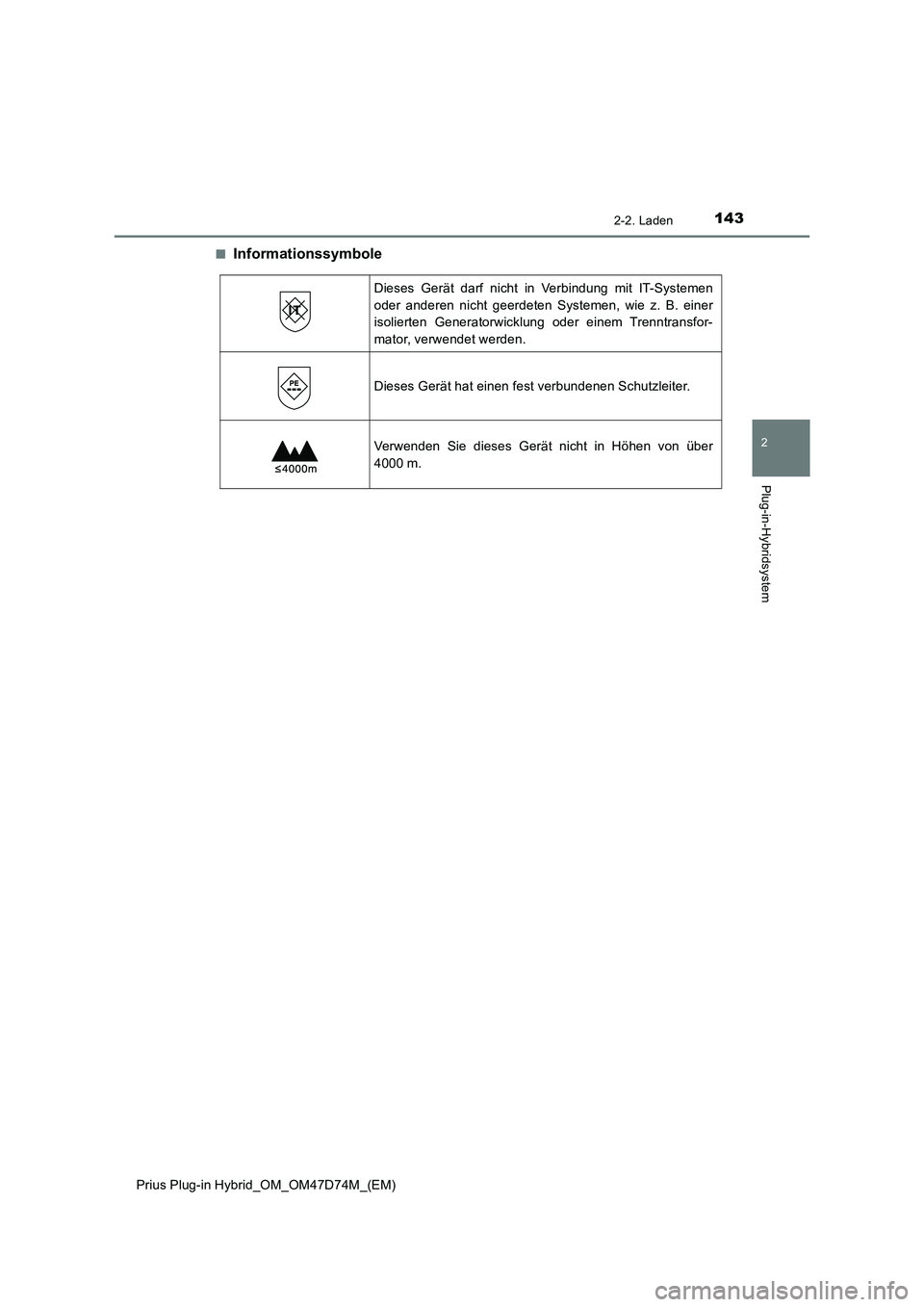

Informationssymbole
Dieses Gerät darf nicht in Verbindung mit IT-Systemen
oder anderen nicht geerdeten Systemen, wie z. B. einer
isolierten Generatorwicklung oder einem Trenntransfor-
mator, verwendet werden.
Dieses Gerät hat einen fest verbundenen Schutzleiter.
Verwenden Sie dieses Gerät nicht in Höhen von über
4000 m.

1442-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

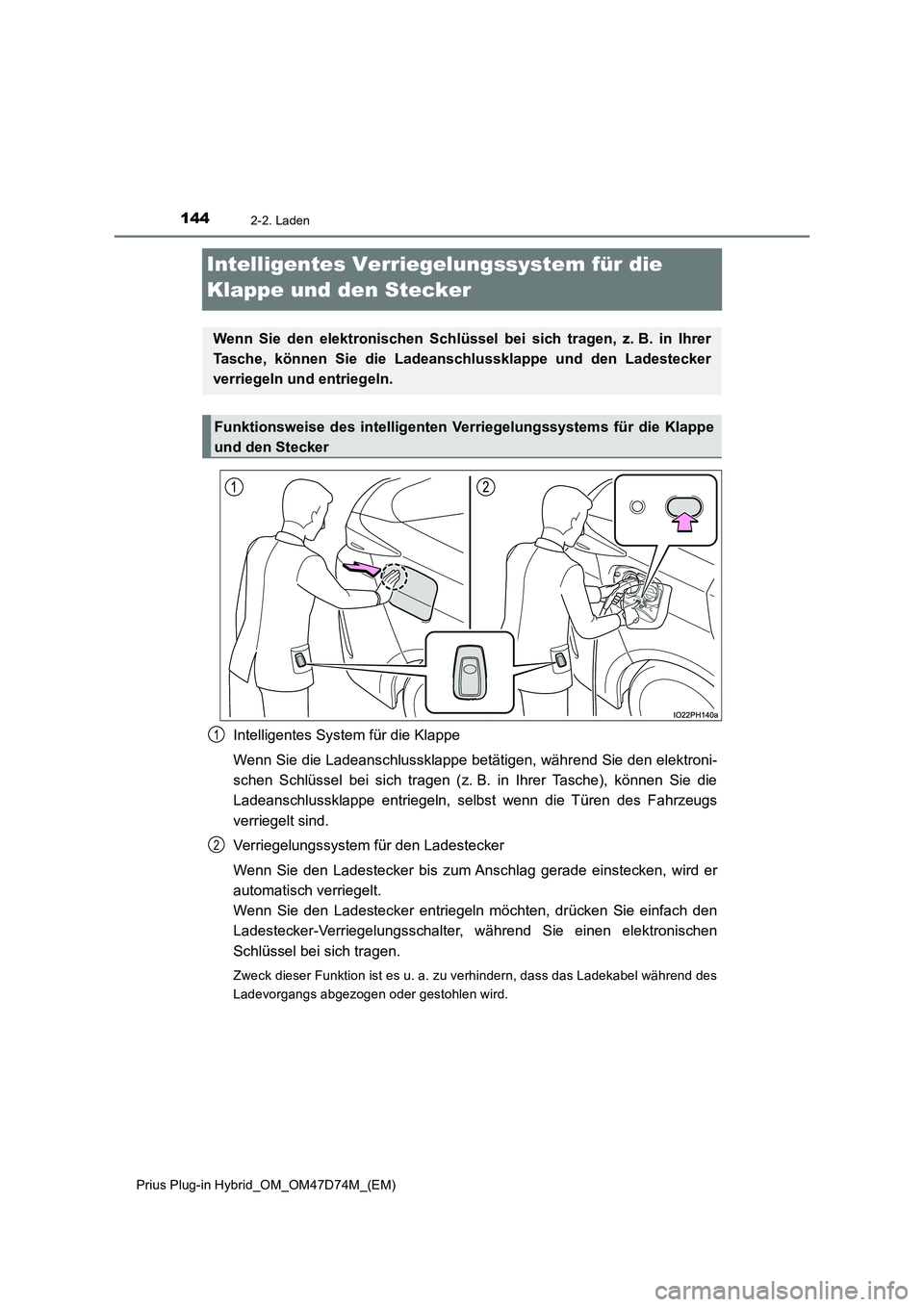

Intelligentes Verriegelungssystem für die
Klappe und den Stecker
Intelligentes System für die Klappe
Wenn Sie die Ladeanschlussklappe betätigen, während Sie den elektroni-
schen Schlüssel bei sich tragen (z. B. in Ihrer Tasche), können Sie die
Ladeanschlussklappe entriegeln, selbst wenn die Türen des Fahrzeugs
verriegelt sind.
Verriegelungssystem für den Ladestecker
Wenn Sie den Ladestecker bis zum Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker entriegeln möchten, drücken Sie einfach den
Ladestecker-Verriegelungsschalter, während Sie einen elektronischen
Schlüssel bei sich tragen.
Zweck dieser Funktion ist es u. a. zu verhindern, dass das Ladekabel während des
Ladevorgangs abgezogen oder gestohlen wird.
Wenn Sie den elektronischen Schlüssel bei sich tragen, z. B. in Ihrer
Tasche, können Sie die Ladeanschlussklappe und den Ladestecker
verriegeln und entriegeln.
Funktionsweise des intelligenten Verriegelungssystems für die Klappe
und den Stecker
1
2

1452-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Antennenpositionen
 S. 303
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
 S. 304

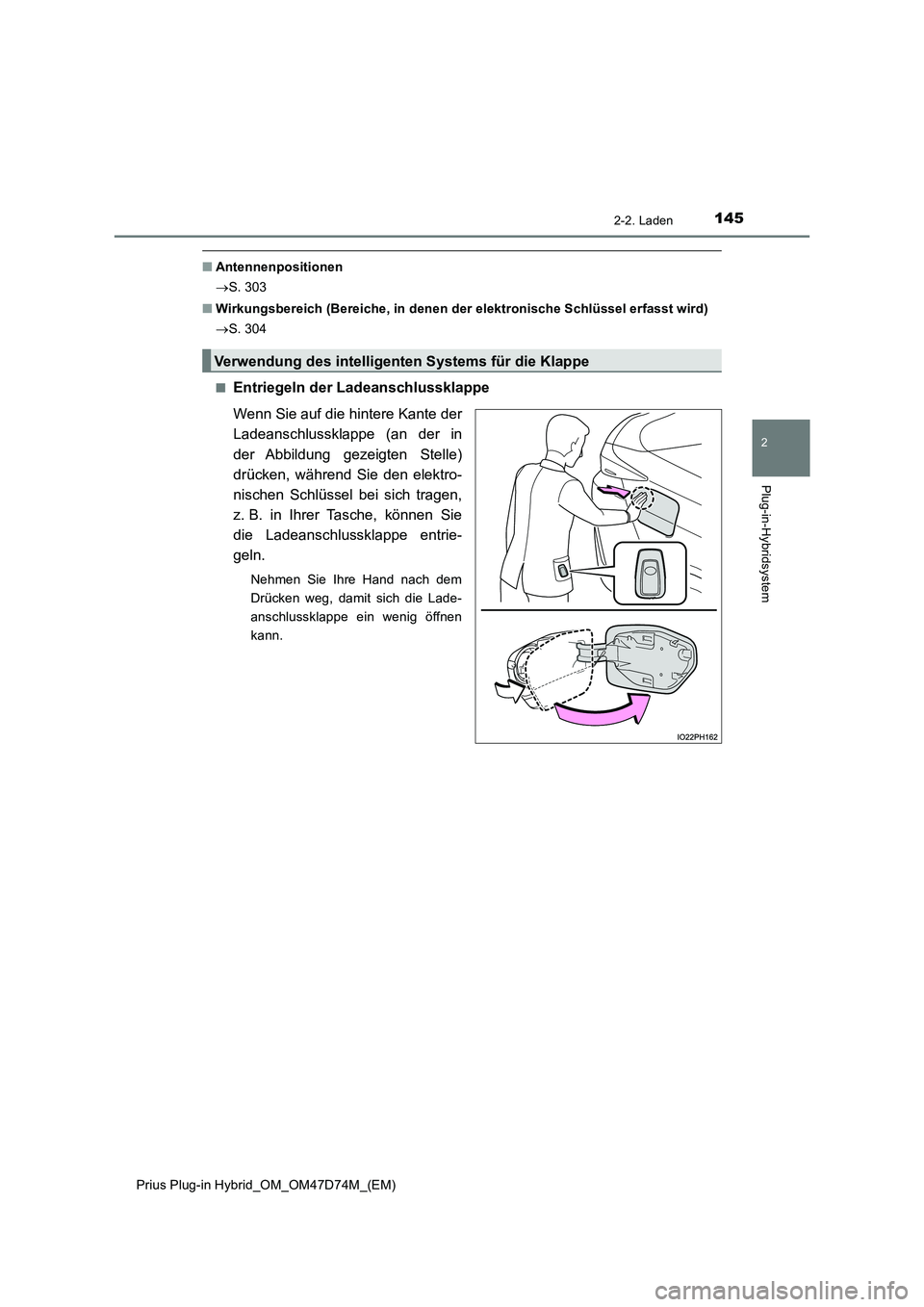

■Entriegeln der Ladeanschlussklappe
Wenn Sie auf die hintere Kante der
Ladeanschlussklappe (an der in
der Abbildung gezeigten Stelle)
drücken, während Sie den elektro-
nischen Schlüssel bei sich tragen,
z. B. in Ihrer Tasche, können Sie
die Ladeanschlussklappe entrie-
geln.
Nehmen Sie Ihre Hand nach dem
Drücken weg, damit sich die Lade-
anschlussklappe ein wenig öffnen
kann.
Verwendung des intelligenten Systems für die Klappe

1462-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

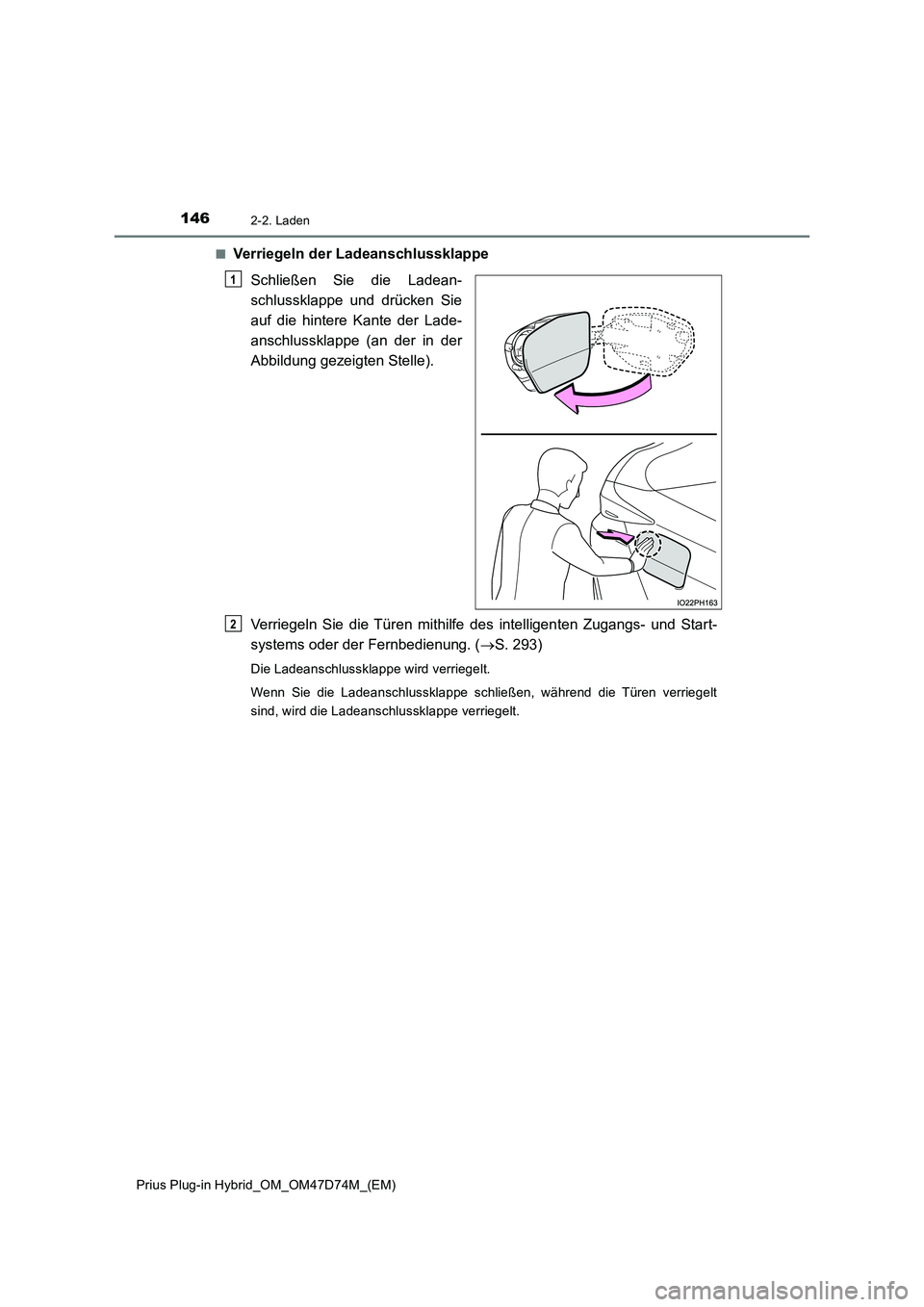

Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladean-
schlussklappe und drücken Sie
auf die hintere Kante der Lade-
anschlussklappe (an der in der
Abbildung gezeigten Stelle).
Verriegeln Sie die Türen mithilfe des intelligenten Zugangs- und Start-
systems oder der Fernbedienung. (S. 293)
Die Ladeanschlussklappe wird verriegelt.
Wenn Sie die Ladeanschlussklappe schließen, während die Türen verriegelt
sind, wird die Ladeanschlussklappe verriegelt.
1
2

1472-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

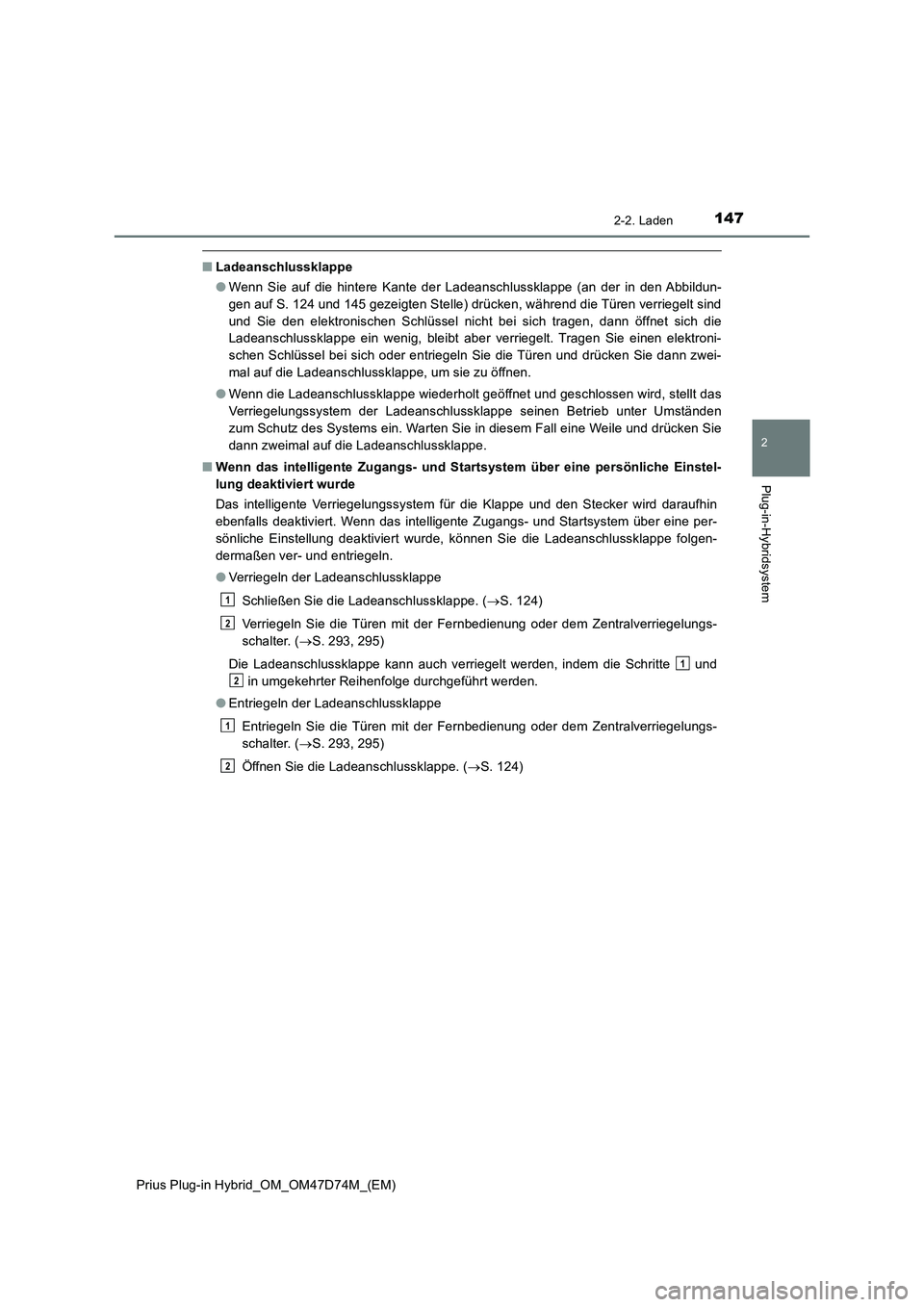

■Ladeanschlussklappe
●Wenn Sie auf die hintere Kante der Ladeanschlussklappe (an der in den Abbildun-
gen auf S. 124 und 145 gezeigten Stelle) drücken, während die Türen verriegelt sind
und Sie den elektronischen Schlüssel nicht bei sich tragen, dann öffnet sich die
Ladeanschlussklappe ein wenig, bleibt aber verriegelt. Tragen Sie einen elektroni-
schen Schlüssel bei sich oder entriegeln Sie die Türen und drücken Sie dann zwei-
mal auf die Ladeanschlussklappe, um sie zu öffnen.
●Wenn die Ladeanschlussklappe wiederholt geöffnet und geschlossen wird, stellt das
Verriegelungssystem der Ladeanschlussklappe seinen Betrieb unter Umständen
zum Schutz des Systems ein. Warten Sie in diesem Fall eine Weile und drücken Sie
dann zweimal auf die Ladeanschlussklappe.
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie die Ladeanschlussklappe folgen-
dermaßen ver- und entriegeln.
●Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladeanschlussklappe. (S. 124)
Verriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 293, 295)
Die Ladeanschlussklappe kann auch verriegelt werden, indem die Schritte und
in umgekehrter Reihenfolge durchgeführt werden.
●Entriegeln der Ladeanschlussklappe
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 293, 295)
Öffnen Sie die Ladeanschlussklappe. (S. 124)
1
2
1
2
1
2

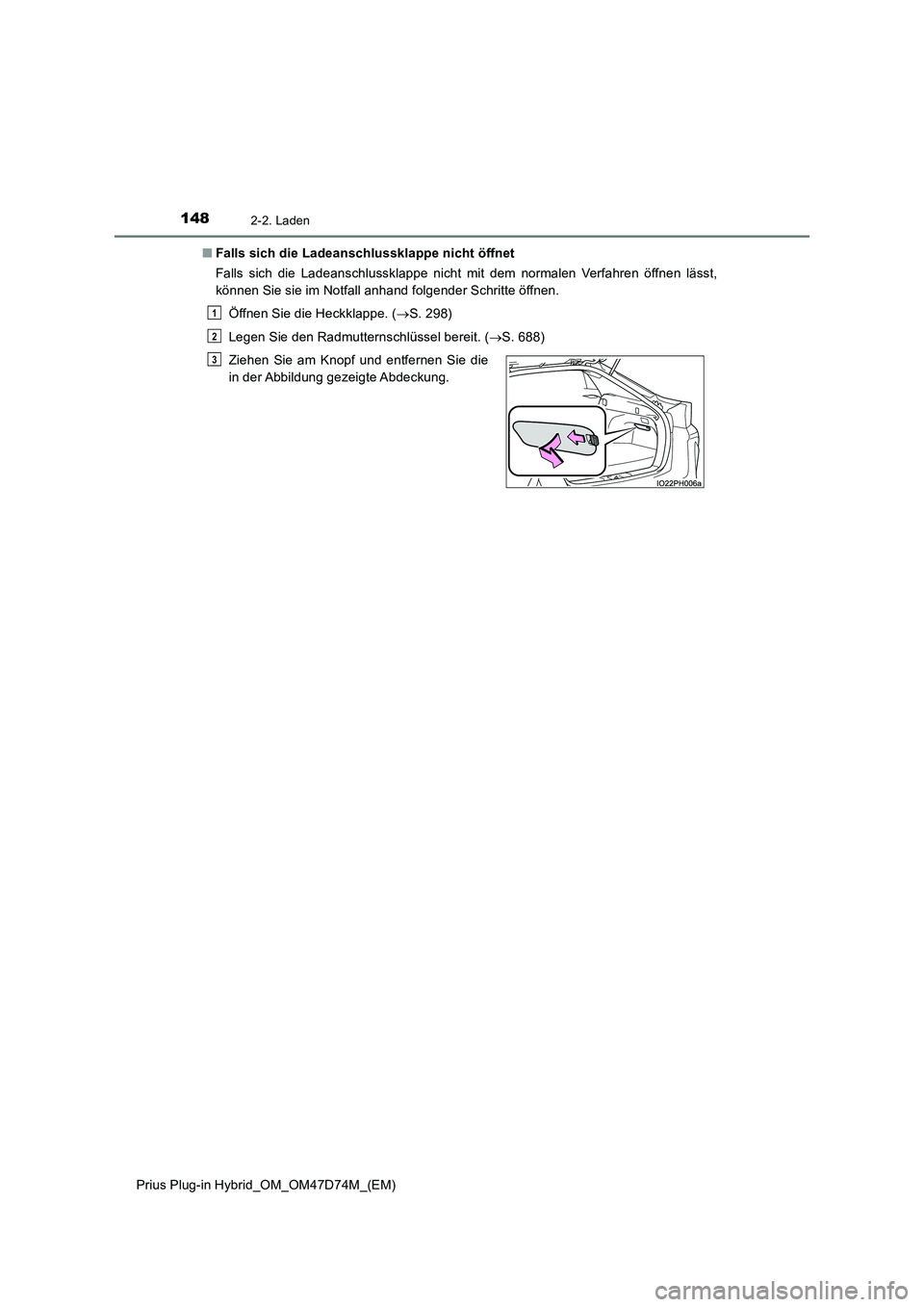

1482-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Falls sich die Ladeanschlussklappe nicht öffnet
Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen lässt,
können Sie sie im Notfall anhand folgender Schritte öffnen.
Öffnen Sie die Heckklappe. (S. 298)
Legen Sie den Radmutternschlüssel bereit. (S. 688)
Ziehen Sie am Knopf und entfernen Sie die
in der Abbildung gezeigte Abdeckung.
1
2
3

1492-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

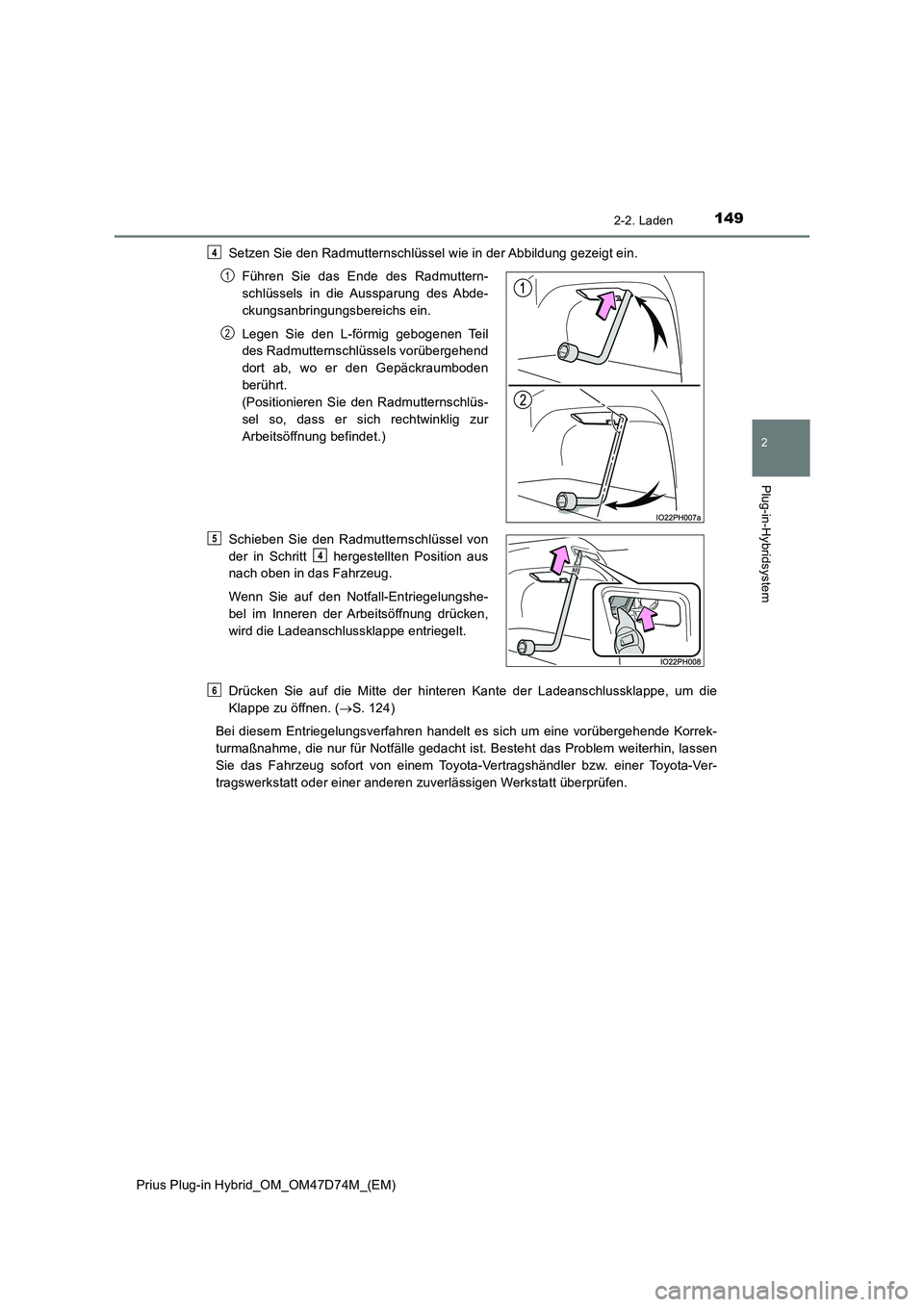

Setzen Sie den Radmutternschlüssel wie in der Abbildung gezeigt ein.
Drücken Sie auf die Mitte der hinteren Kante der Ladeanschlussklappe, um die
Klappe zu öffnen. ( S. 124)
Bei diesem Entriegelungsverfahren handelt es sich um eine vorübergehende Korrek-
turmaßnahme, die nur für Notfälle gedacht ist. Besteht das Problem weiterhin, lassen
Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Führen Sie das Ende des Radmuttern-
schlüssels in die Aussparung des Abde-
ckungsanbringungsbereichs ein.
Legen Sie den L-förmig gebogenen Teil
des Radmutternschlüssels vorübergehend
dort ab, wo er den Gepäckraumboden
berührt.
(Positionieren Sie den Radmutternschlüs-
sel so, dass er sich rechtwinklig zur
Arbeitsöffnung befindet.)
Schieben Sie den Radmutternschlüssel von
der in Schritt hergestellten Position aus
nach oben in das Fahrzeug.
Wenn Sie auf den Notfall-Entriegelungshe-
bel im Inneren der Arbeitsöffnung drücken,
wird die Ladeanschlussklappe entriegelt.
4
1
2
5
4
6

1502-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Tragen Sie den elektronischen Schlüssel bei sich, zum Beispiel in Ihrer
Tasche.

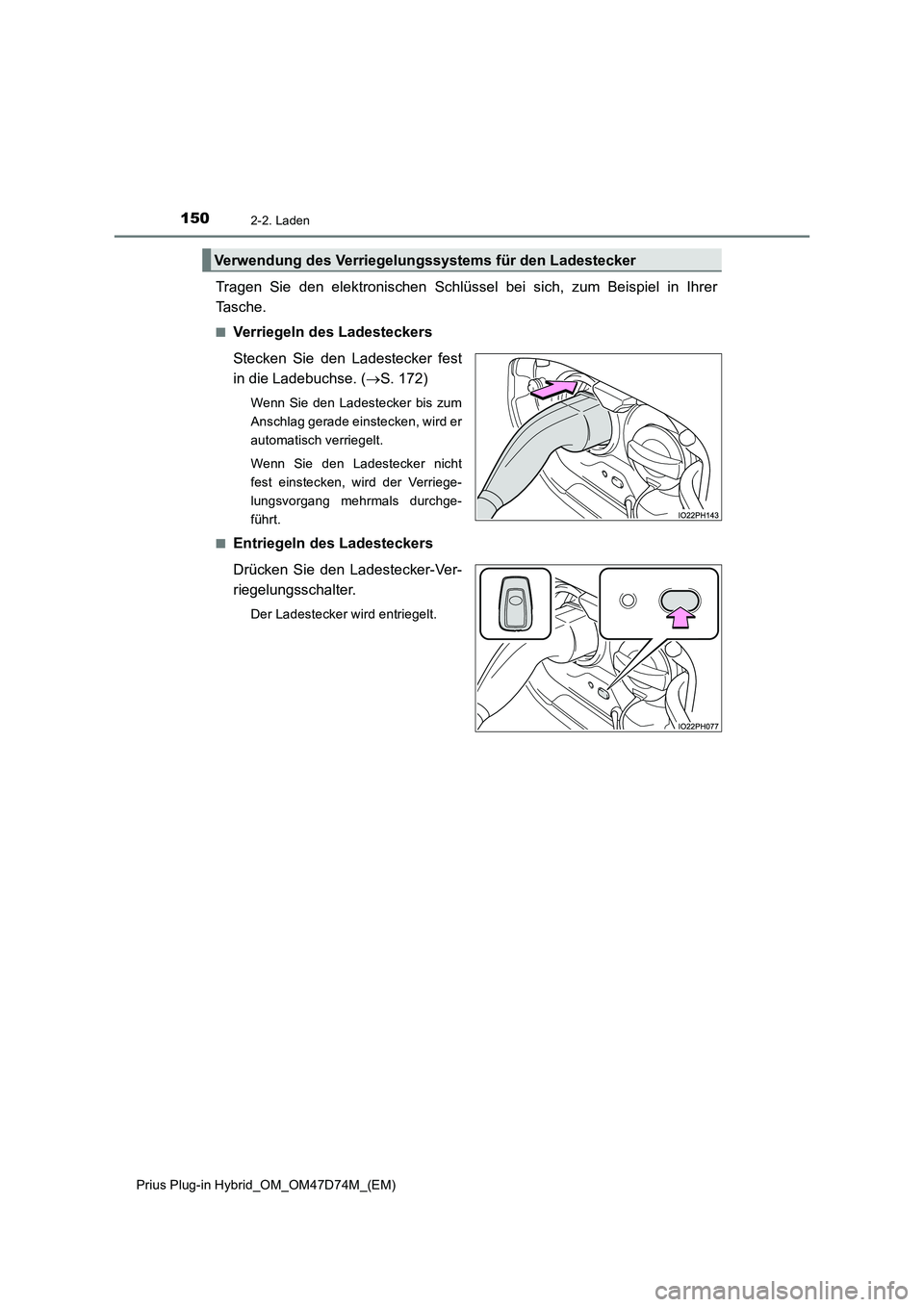

■Verriegeln des Ladesteckers
Stecken Sie den Ladestecker fest
in die Ladebuchse. (S. 172)
Wenn Sie den Ladestecker bis zum
Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker nicht
fest einstecken, wird der Verriege-
lungsvorgang mehrmals durchge-
führt.
■
Entriegeln des Ladesteckers
Drücken Sie den Ladestecker-Ver-
riegelungsschalter.
Der Ladestecker wird entriegelt.
Verwendung des Verriegelungssystems für den Ladestecker
