TOYOTA PRIUS PLUG-IN HYBRID 2020 Betriebsanleitungen (in German)

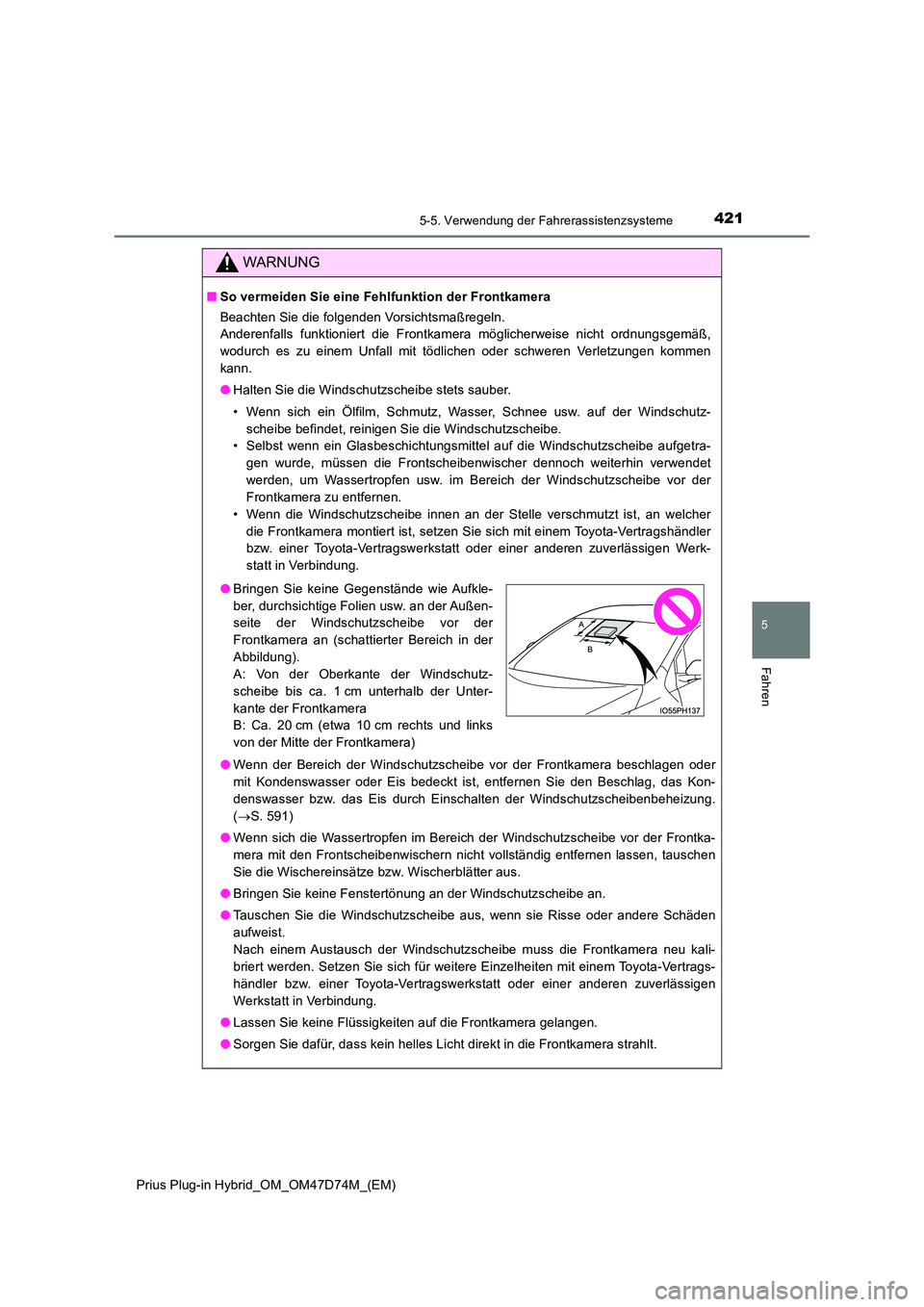

4215-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
WARNUNG
■So vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Selbst wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetra-
gen wurde, müssen die Frontscheibenwischer dennoch weiterhin verwendet
werden, um Wassertropfen usw. im Bereich der Windschutzscheibe vor der
Frontkamera zu entfernen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt in Verbindung.
● Wenn der Bereich der Windschutzscheibe vor der Frontkamera beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den Beschlag, das Kon-
denswasser bzw. das Eis durch Einschalten der Windschutzscheibenbeheizung.
( S. 591)
● Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der Frontka-
mera mit den Frontscheibenwischern nicht vollständig entfernen lassen, tauschen
Sie die Wischereinsätze bzw. Wischerblätter aus.
● Bringen Sie keine Fenstertönung an der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Nach einem Austausch der Windschutzscheibe muss die Frontkamera neu kali-
briert werden. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
● Lassen Sie keine Flüssigkeiten auf die Frontkamera gelangen.
● Sorgen Sie dafür, dass kein helles Licht direkt in die Frontkamera strahlt.
●Bringen Sie keine Gegenstände wie Aufkle-
ber, durchsichtige Folien usw. an der Außen-
seite der Windschutzscheibe vor der
Frontkamera an (schattierter Bereich in der
Abbildung).
A: Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der Unter-
kante der Frontkamera
B: Ca. 20 cm (etwa 10 cm rechts und links
von der Mitte der Frontkamera)

4225-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
●Beschmutzen und beschädigen Sie die Frontkamera nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse der Frontkamera gerät. Berühren Sie die Linse außer-
dem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
● Setzen Sie die Frontkamera keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung der Frontkamera und entfernen
Sie sie nicht.
● Zerlegen Sie die Frontkamera nicht.
● Verändern Sie keine Fahrzeugkomponenten im Bereich der Frontkamera (Innen-
rückspiegel usw.) oder des Dachhimmels.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für weitere
Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass die Frontkamera nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

4235-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

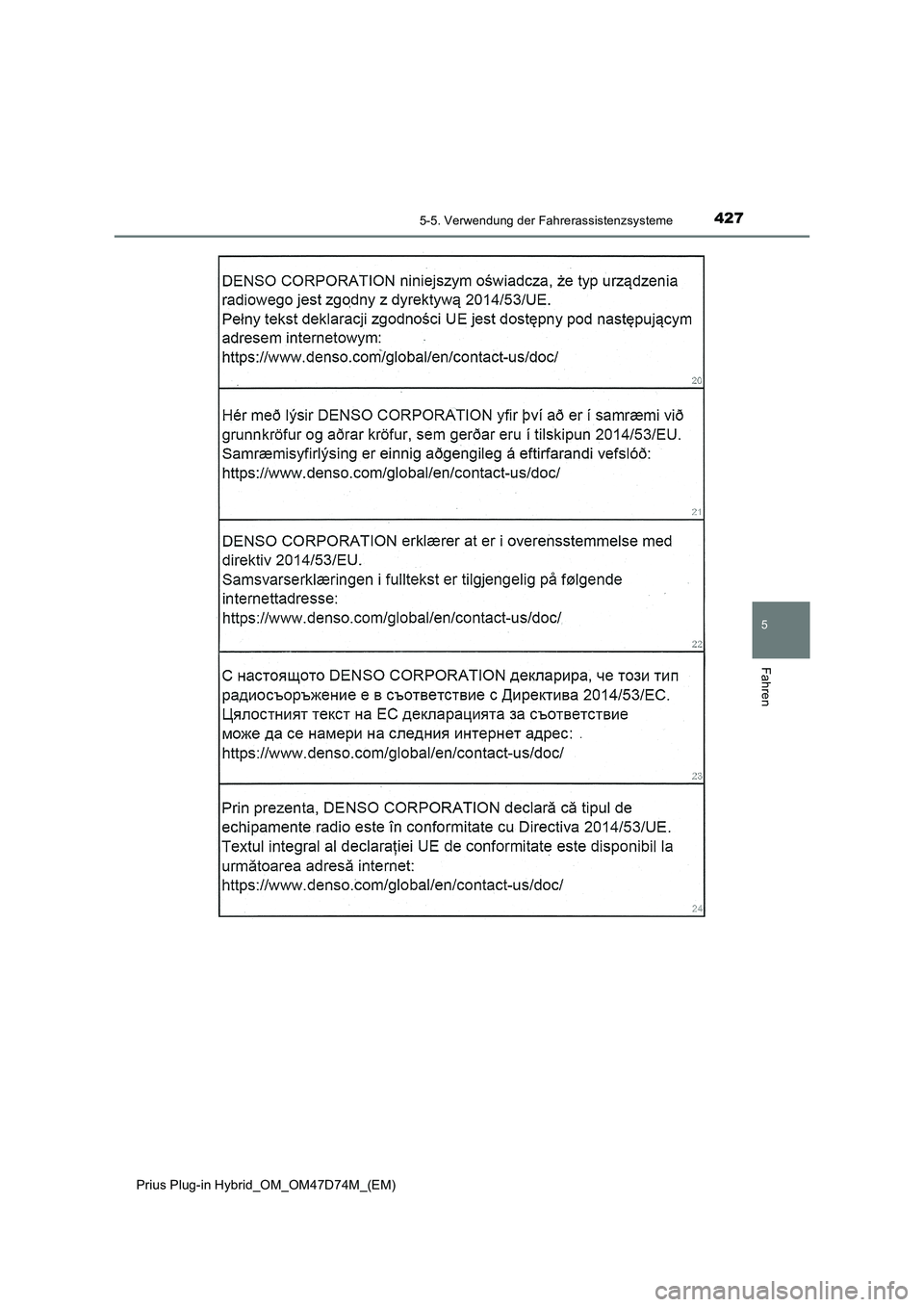

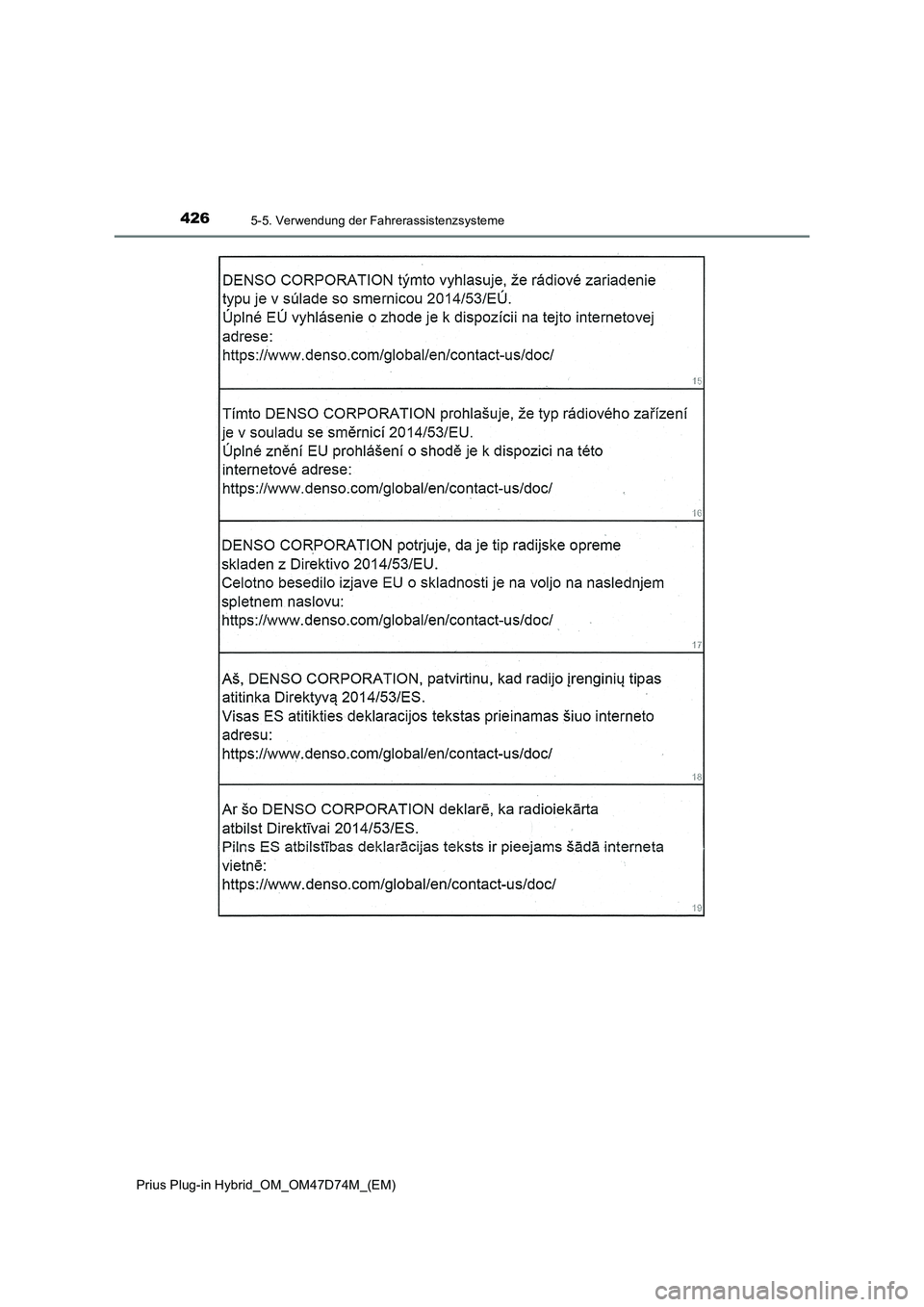

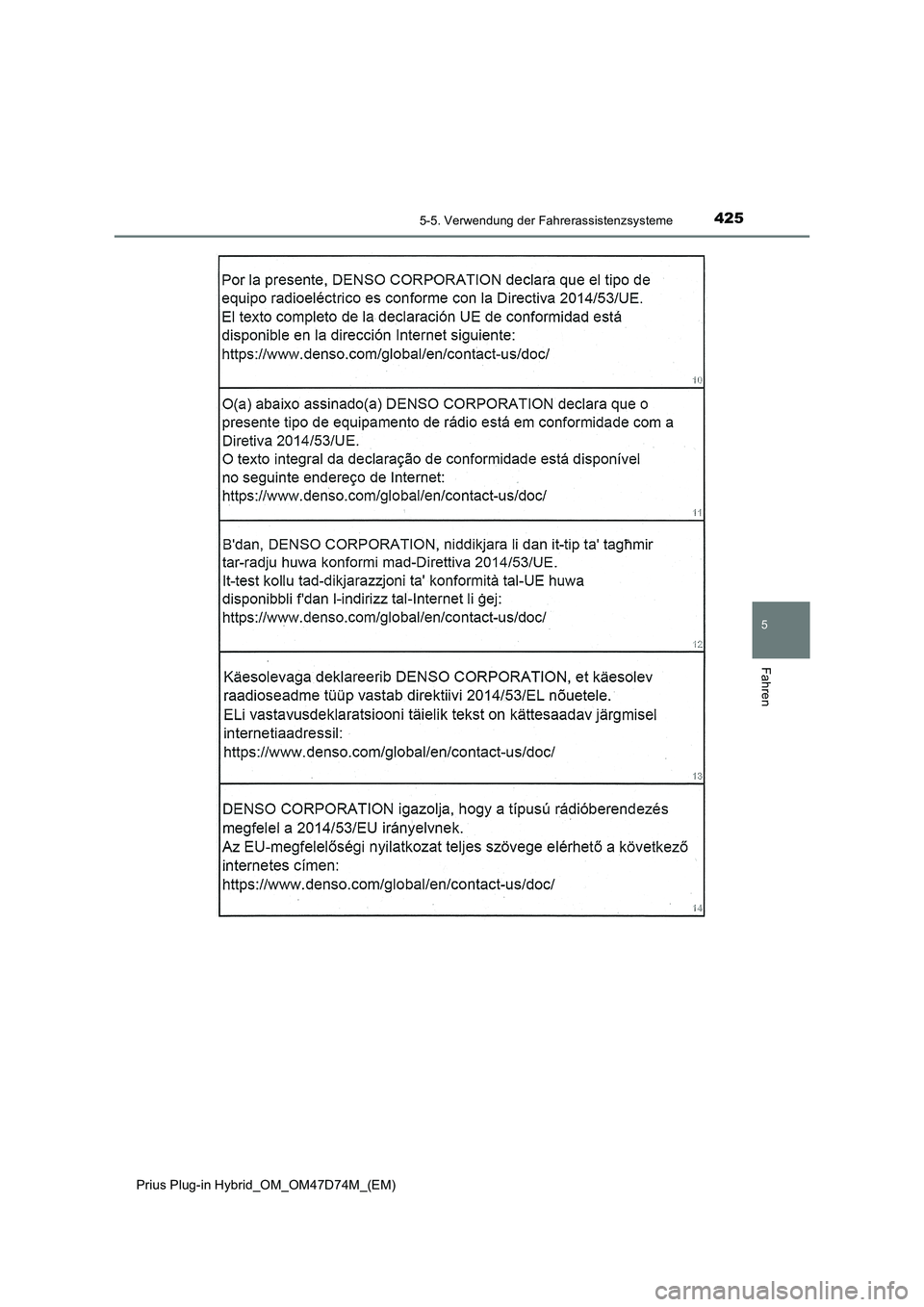

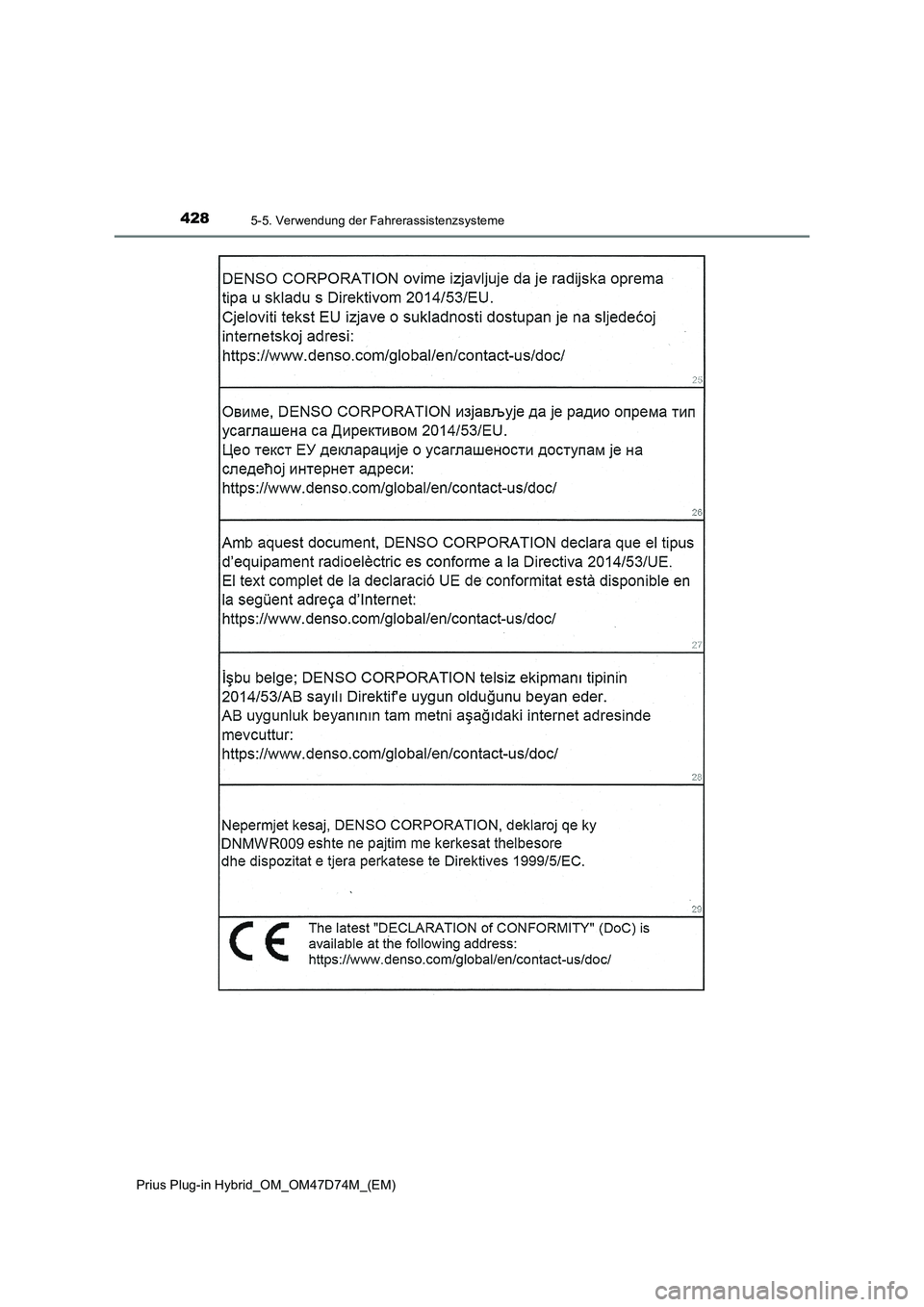

■Zertifizierungen

4245-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

4255-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

4265-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

4275-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

4285-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

4295-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

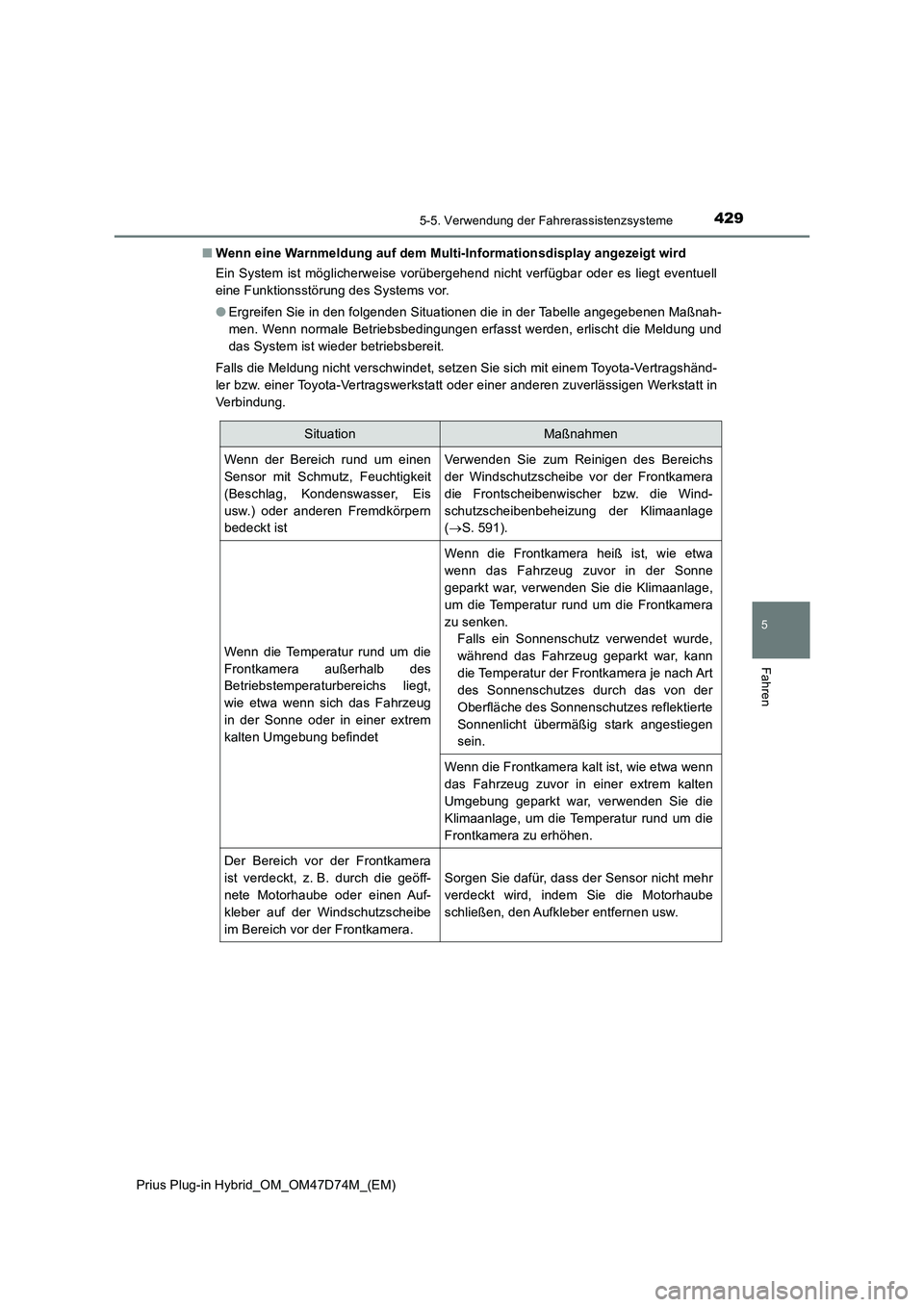

■Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
Ein System ist möglicherweise vorübergehend nicht verfügbar oder es liegt eventuell
eine Funktionsstörung des Systems vor.
●Ergreifen Sie in den folgenden Situationen die in der Tabelle angegebenen Maßnah-
men. Wenn normale Betriebsbedingungen erfasst werden, erlischt die Meldung und
das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
SituationMaßnahmen
Wenn der Bereich rund um einen
Sensor mit Schmutz, Feuchtigkeit
(Beschlag, Kondenswasser, Eis
usw.) oder anderen Fremdkörpern
bedeckt istVerwenden Sie zum Reinigen des Bereichs
der Windschutzscheibe vor der Frontkamera
die Frontscheibenwischer bzw. die Wind-
schutzscheibenbeheizung der Klimaanlage
(S. 591).
Wenn die Temperatur rund um die
Frontkamera außerhalb des
Betriebstemperaturbereichs liegt,
wie etwa wenn sich das Fahrzeug
in der Sonne oder in einer extrem
kalten Umgebung befindet
Wenn die Frontkamera heiß ist, wie etwa
wenn das Fahrzeug zuvor in der Sonne
geparkt war, verwenden Sie die Klimaanlage,
um die Temperatur rund um die Frontkamera
zu senken.
Falls ein Sonnenschutz verwendet wurde,
während das Fahrzeug geparkt war, kann
die Temperatur der Frontkamera je nach Art
des Sonnenschutzes durch das von der
Oberfläche des Sonnenschutzes reflektierte
Sonnenlicht übermäßig stark angestiegen
sein.
Wenn die Frontkamera kalt ist, wie etwa wenn
das Fahrzeug zuvor in einer extrem kalten
Umgebung geparkt war, verwenden Sie die
Klimaanlage, um die Temperatur rund um die
Frontkamera zu erhöhen.
Der Bereich vor der Frontkamera
ist verdeckt, z. B. durch die geöff-
nete Motorhaube oder einen Auf-
kleber auf der Windschutzscheibe
im Bereich vor der Frontkamera.
Sorgen Sie dafür, dass der Sensor nicht mehr
verdeckt wird, indem Sie die Motorhaube
schließen, den Aufkleber entfernen usw.

4305-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)●Sofern sich die Situation verändert hat (oder das Fahrzeug eine Zeit lang gefahren
wurde) und die normalen Betriebsbedingungen wieder erfasst werden, erlischt in den
folgenden Fällen die Meldung und das System ist wieder betriebsbereit.
Falls die Meldung nicht verschwindet, setzen Sie sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
• Wenn die Temperatur rund um den Radarsensor außerhalb des Betriebstempera-
turbereichs liegt, wie etwa wenn sich das Fahrzeug in der Sonne oder in einer ext-
rem kalten Umgebung befindet
• Wenn die Frontkamera keine vor dem Fahrzeug befindlichen Objekte erfassen
kann, wie etwa beim Fahren im Dunkeln, bei Schneefall oder im Nebel oder wenn
helles Licht direkt in die Frontkamera strahlt
