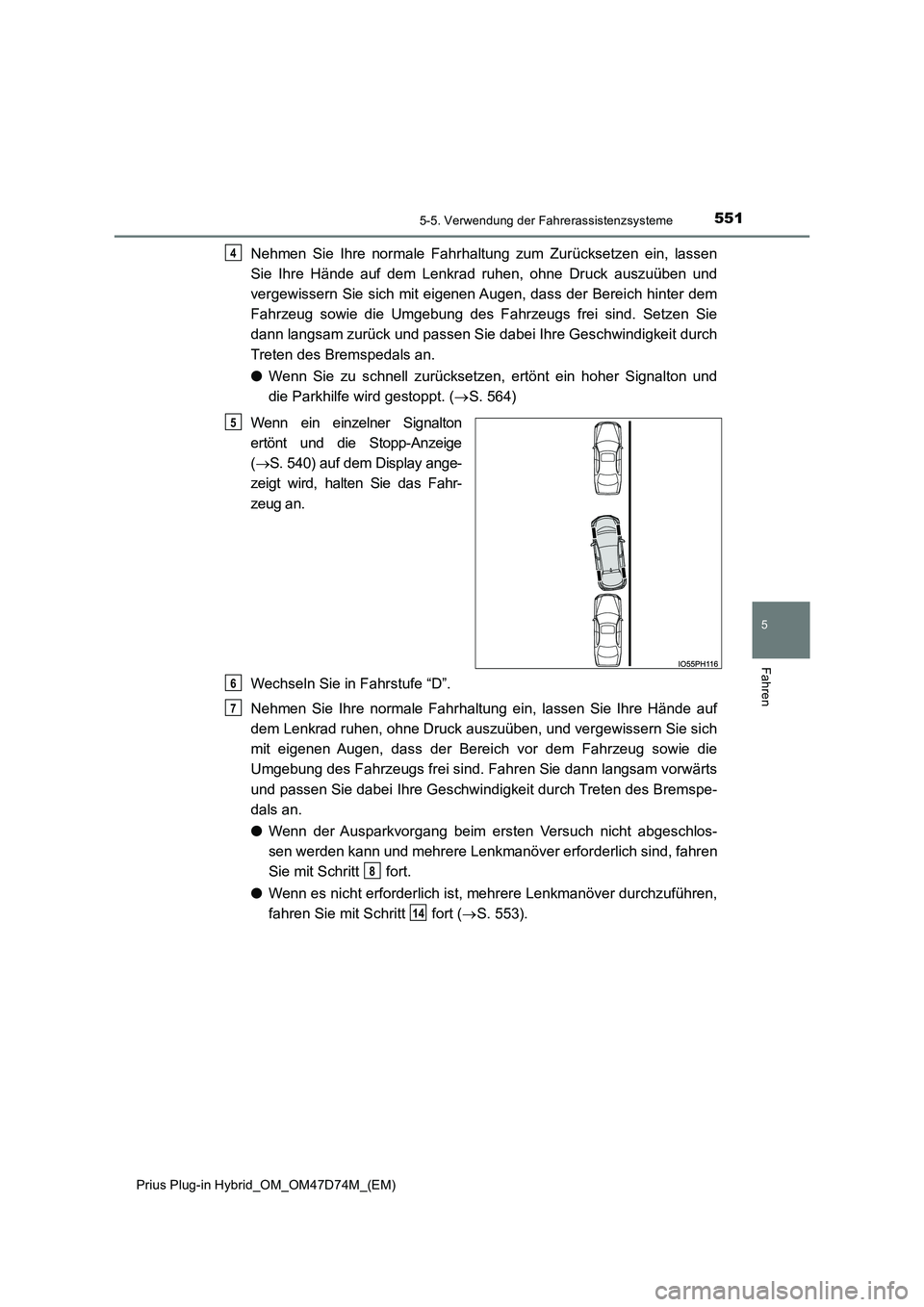

5515-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
● Wenn Sie zu schnell zurücksetzen, ertönt ein hoher Signalton und
die Parkhilfe wird gestoppt. ( S. 564)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich
mit eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts
und passen Sie dabei Ihre Geschwindi gkeit durch Treten des Bremspe-
dals an.
● Wenn der Ausparkvorgang beim ersten Versuch nicht abgeschlos-
sen werden kann und mehrere Lenkmanöv er erforderlich sind, fahren
Sie mit Schritt fort.
● Wenn es nicht erforderlich ist, mehrere Lenkmanöver durchzuführen,
fahren Sie mit Schritt fort ( S. 553).
4
5
6
7
8
14

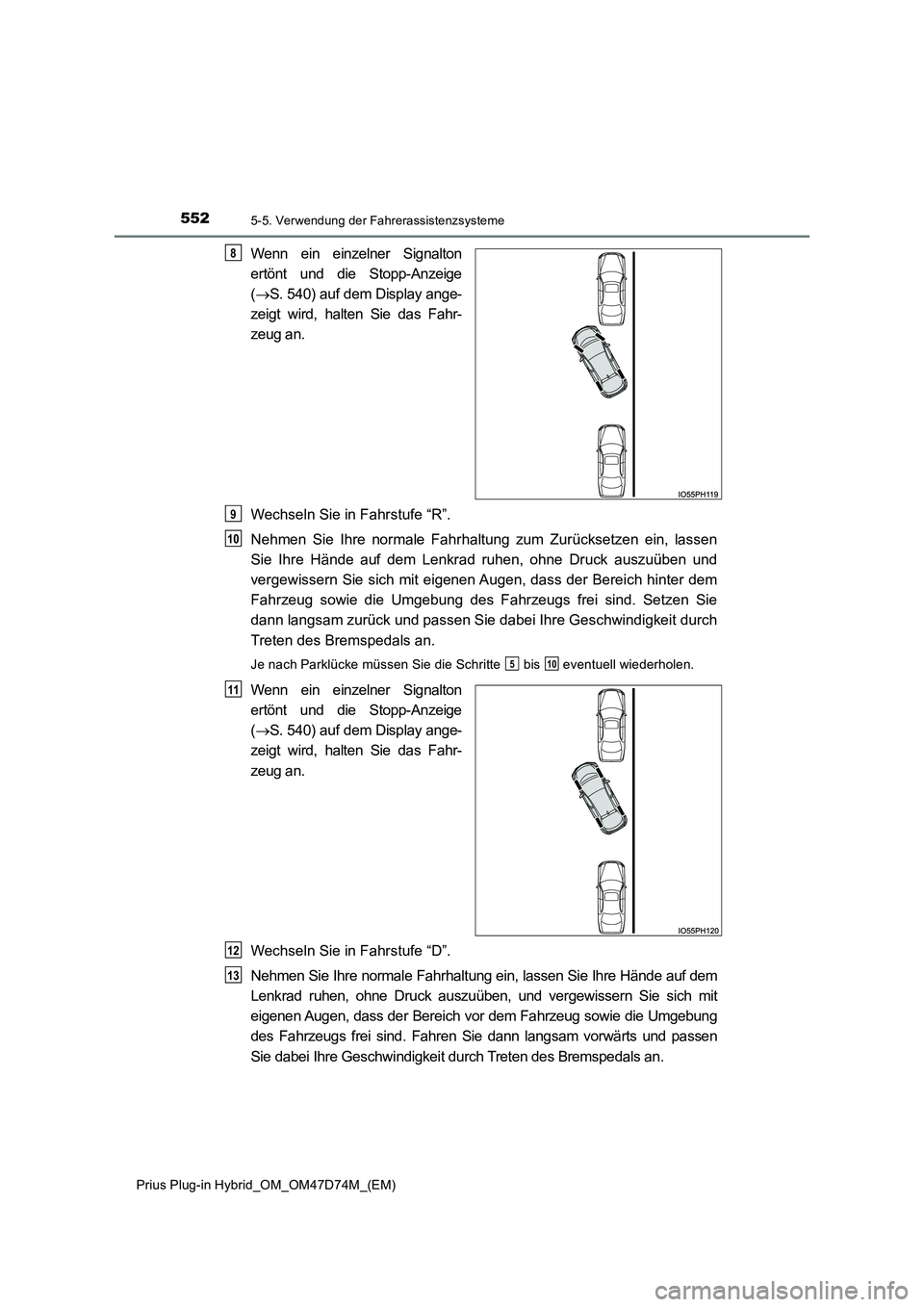

5525-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
Je nach Parklücke müssen Sie die Schritte bis eventuell wiederholen.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf dem
Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich mit
eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die Umgebung
des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts und passen
Sie dabei Ihre Geschwindigkeit durch Treten des Bremspedals an.
8
9
10
510
11
12
13

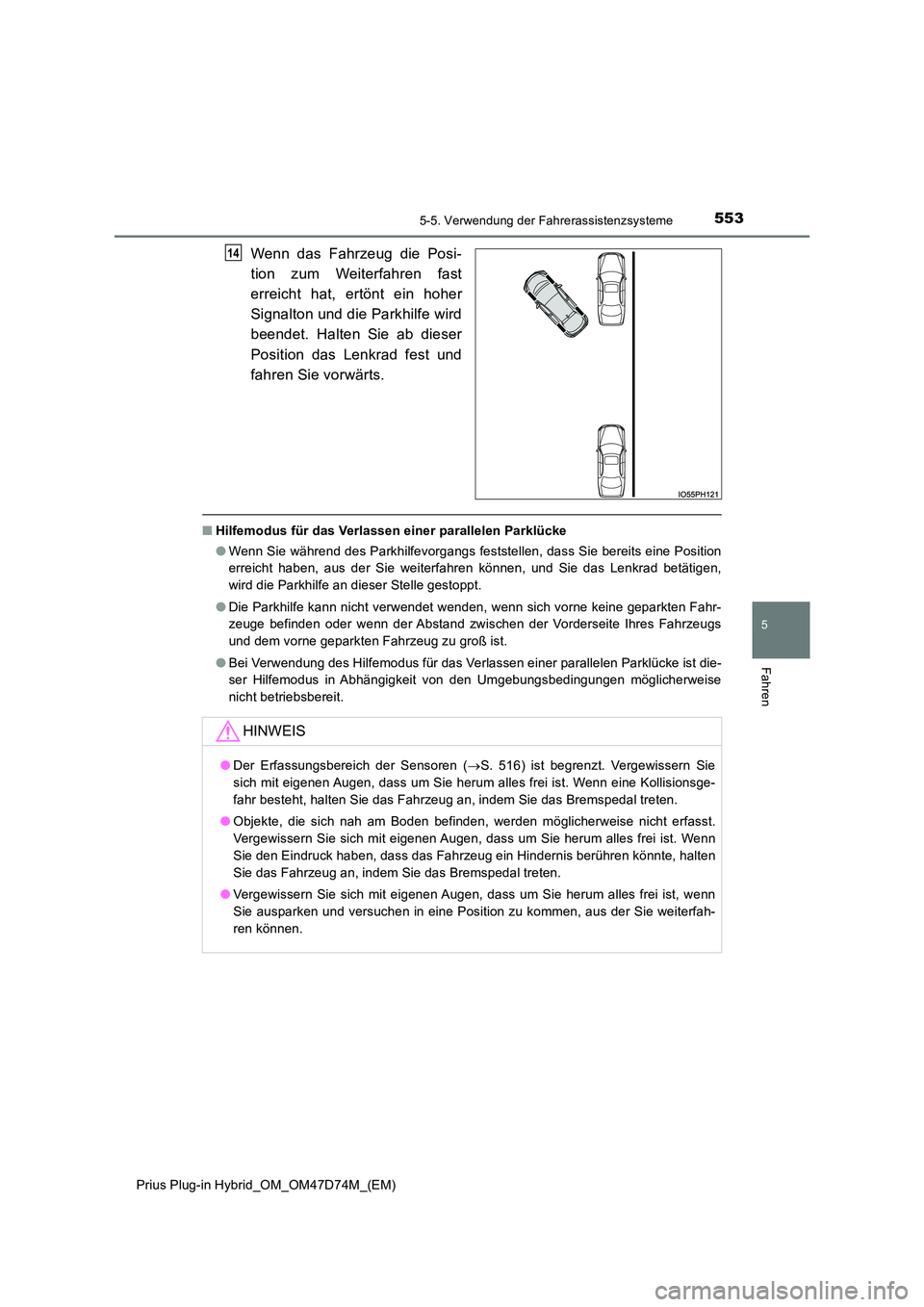

5535-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Wenn das Fahrzeug die Posi-
tion zum Weiterfahren fast
erreicht hat, ertönt ein hoher
Signalton und die Parkhilfe wird
beendet. Halten Sie ab dieser
Position das Lenkrad fest und
fahren Sie vorwärts.
■ Hilfemodus für das Verlassen einer parallelen Parklücke
● Wenn Sie während des Parkhilfevorgangs feststellen, dass Sie bereits eine Position
erreicht haben, aus der Sie weiterfahren können, und Sie das Lenkrad betätigen,
wird die Parkhilfe an dieser Stelle gestoppt.
● Die Parkhilfe kann nicht verwendet wenden, wenn sich vorne keine geparkten Fahr-
zeuge befinden oder wenn der Abstand zwischen der Vorderseite Ihres Fahrzeugs
und dem vorne geparkten Fahrzeug zu groß ist.
● Bei Verwendung des Hilfemodus für das Verlassen einer parallelen Parklücke ist die-
ser Hilfemodus in Abhängigkeit von den Umgebungsbedingungen möglicherweise
nicht betriebsbereit.
14
HINWEIS
● Der Erfassungsbereich der Sensoren (S. 516) ist begrenzt. Vergewissern Sie
sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn eine Kollisionsge-
fahr besteht, halten Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Objekte, die sich nah am Boden befinden, werden möglicherweise nicht erfasst.
Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn
Sie den Eindruck haben, dass das Fahrzeug ein Hindernis berühren könnte, halten
Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist, wenn
Sie ausparken und versuchen in eine Position zu kommen, aus der Sie weiterfah-
ren können.

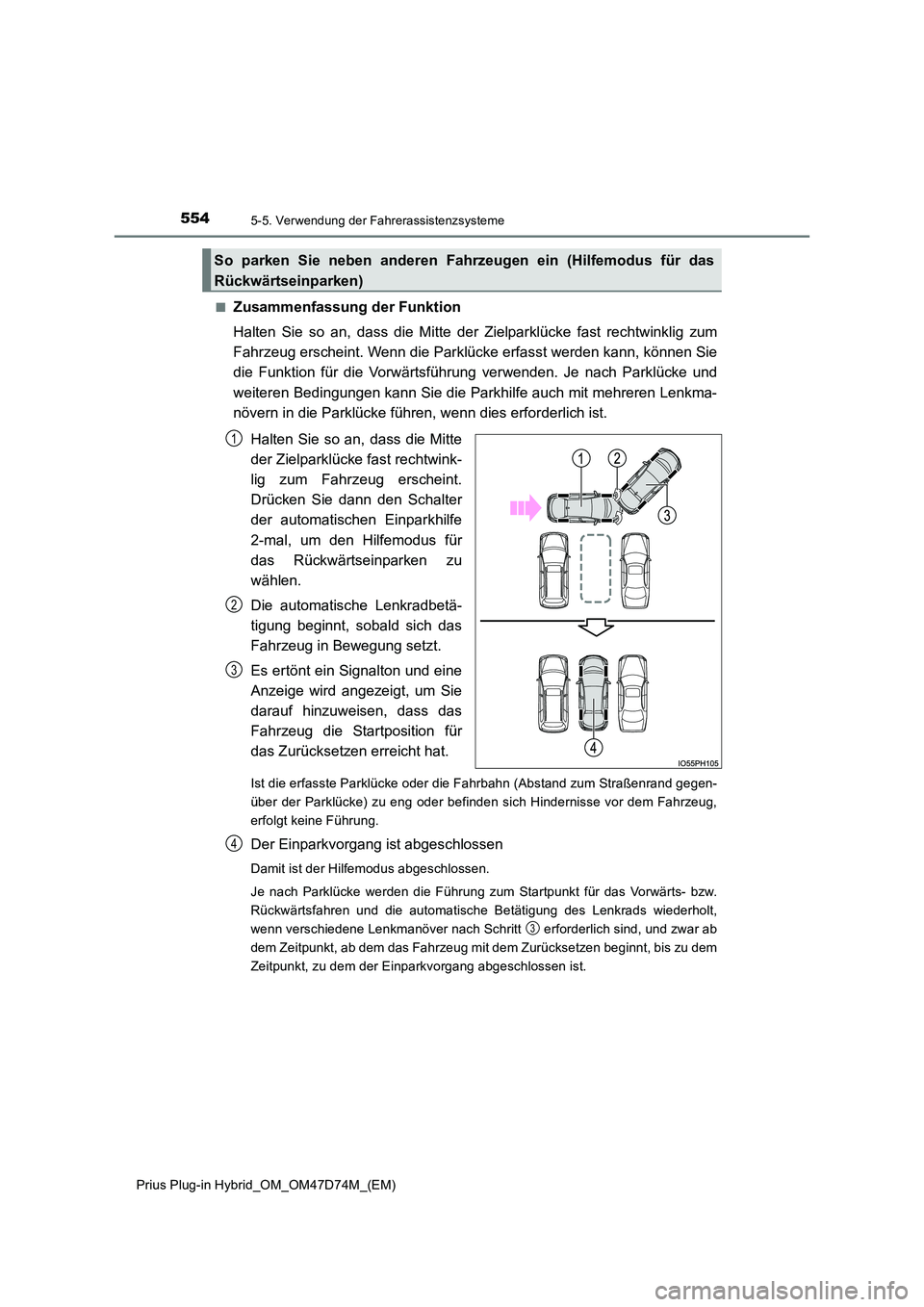

5545-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Zusammenfassung der Funktion
Halten Sie so an, dass die Mitte der Zielparklücke fast rechtwinklig zum
Fahrzeug erscheint. Wenn die Parklücke erfasst werden kann, können Sie
die Funktion für die Vorwärtsführung verwenden. Je nach Parklücke und
weiteren Bedingungen kann Sie die Parkhilfe auch mit mehreren Lenkma-
növern in die Parklücke führen, wenn dies erforderlich ist.
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal, um den Hilfemodus für
das Rückwärtseinparken zu
wählen.
Die automatische Lenkradbetä-
tigung beginnt, sobald sich das
Fahrzeug in Bewegung setzt.
Es ertönt ein Signalton und eine
Anzeige wird angezeigt, um Sie
darauf hinzuweisen, dass das
Fahrzeug die Startposition für
das Zurücksetzen erreicht hat.
Ist die erfasste Parklücke oder die Fahrbahn (Abstand zum Straßenrand gegen-
über der Parklücke) zu eng oder befinden sich Hindernisse vor dem Fahrzeug,
erfolgt keine Führung.
Der Einparkvorgang ist abgeschlossen
Damit ist der Hilfemodus abgeschlossen.
Je nach Parklücke werden die Führung zum Startpunkt für das Vorwärts- bzw.
Rückwärtsfahren und die automatische Betätigung des Lenkrads wiederholt,
wenn verschiedene Lenkmanöver nach Schritt erforderlich sind, und zwar ab
dem Zeitpunkt, ab dem das Fahrzeug mit dem Zurücksetzen beginnt, bis zu dem
Zeitpunkt, zu dem der Einparkvorgang abgeschlossen ist.
So parken Sie neben anderen Fahrzeugen ein (Hilfemodus für das
Rückwärtseinparken)
1
2
3
4
3

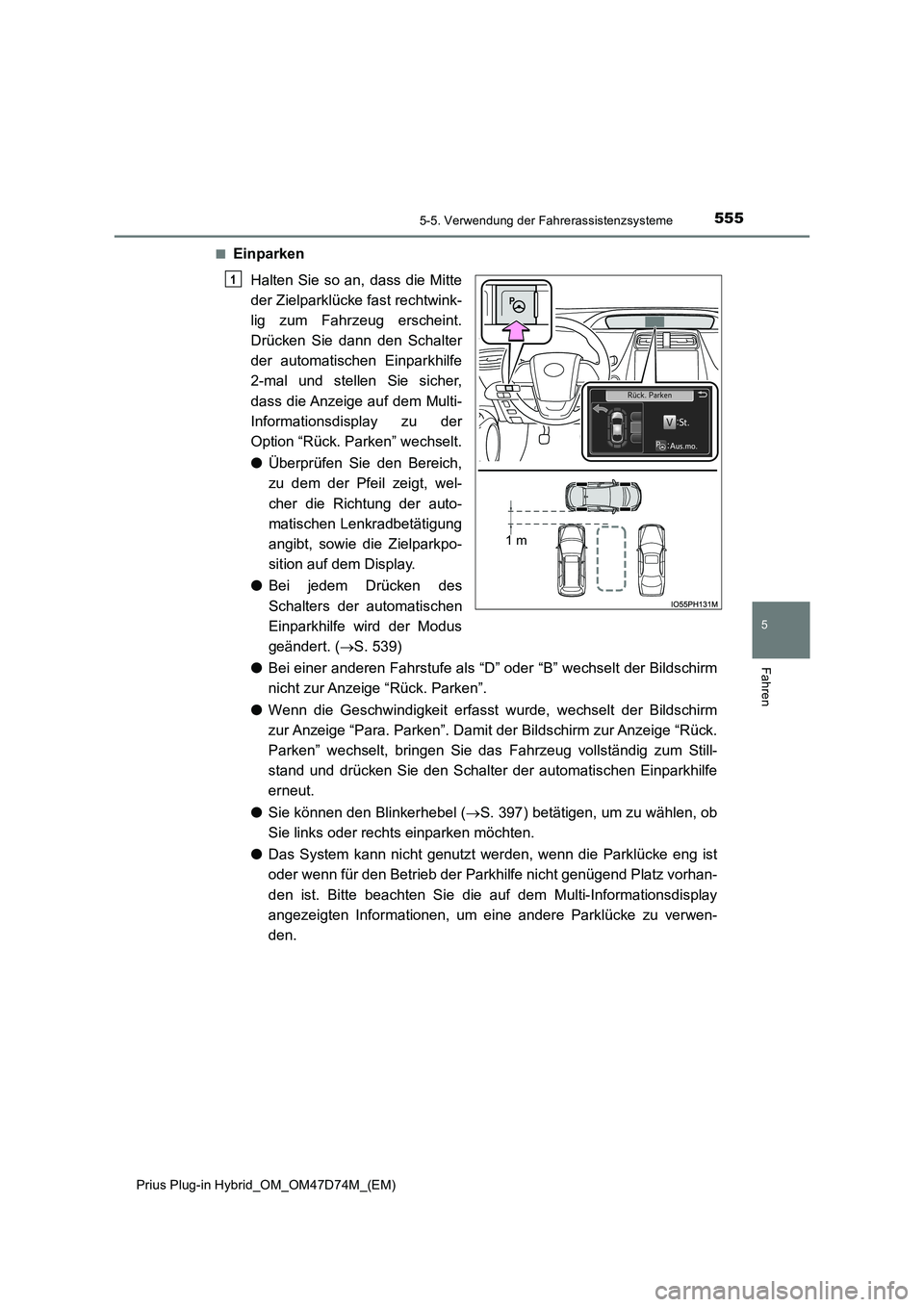

5555-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
■Einparken
Halten Sie so an, dass die Mitte
der Zielparklücke fast rechtwink-
lig zum Fahrzeug erscheint.
Drücken Sie dann den Schalter
der automatischen Einparkhilfe
2-mal und stellen Sie sicher,
dass die Anzeige auf dem Multi-
Informationsdisplay zu der
Option “Rück. Parken” wechselt.
● Überprüfen Sie den Bereich,
zu dem der Pfeil zeigt, wel-
cher die Richtung der auto-
matischen Lenkradbetätigung
angibt, sowie die Zielparkpo-
sition auf dem Display.
● Bei jedem Drücken des
Schalters der automatischen
Einparkhilfe wird der Modus
geändert. ( S. 539)
● Bei einer anderen Fahrstufe als “D” oder “B” wechselt der Bildschirm
nicht zur Anzeige “Rück. Parken”.
● Wenn die Geschwindigkeit erfasst wurde, wechselt der Bildschirm
zur Anzeige “Para. Parken”. Damit der Bildschirm zur Anzeige “Rück.
Parken” wechselt, bringen Sie das Fahrzeug vollständig zum Still-
stand und drücken Sie den Schalter der automatischen Einparkhilfe
erneut.
● Sie können den Blinkerhebel (S. 397) betätigen, um zu wählen, ob
Sie links oder rechts einparken möchten.
● Das System kann nicht genutzt werden, wenn die Parklücke eng ist
oder wenn für den Betrieb der Parkhilfe nicht genügend Platz vorhan-
den ist. Bitte beachten Sie die auf dem Multi-Informationsdisplay
angezeigten Informationen, um eine andere Parklücke zu verwen-
den.
1 m
1

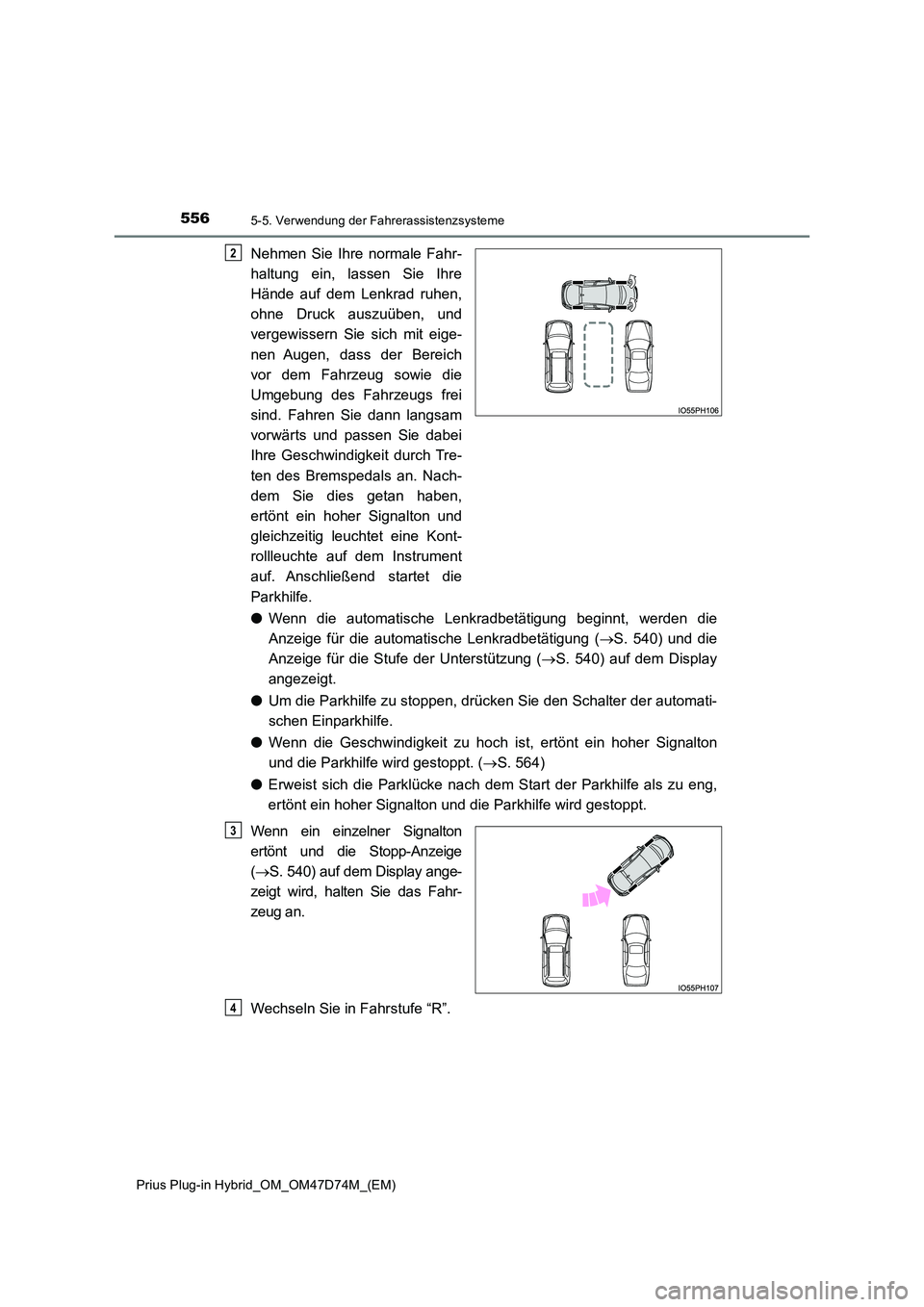

5565-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Nehmen Sie Ihre normale Fahr-
haltung ein, lassen Sie Ihre
Hände auf dem Lenkrad ruhen,
ohne Druck auszuüben, und
vergewissern Sie sich mit eige-
nen Augen, dass der Bereich
vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei
sind. Fahren Sie dann langsam
vorwärts und passen Sie dabei
Ihre Geschwindigkeit durch Tre-
ten des Bremspedals an. Nach-
dem Sie dies getan haben,
ertönt ein hoher Signalton und
gleichzeitig leuchtet eine Kont-
rollleuchte auf dem Instrument
auf. Anschließend startet die
Parkhilfe.
● Wenn die automatische Lenkradbetätigung beginnt, werden die
Anzeige für die automatische Lenkradbetätigung ( S. 540) und die
Anzeige für die Stufe der Unterstützung ( S. 540) auf dem Display
angezeigt.
● Um die Parkhilfe zu stoppen, drücken Sie den Schalter der automati-
schen Einparkhilfe.
● Wenn die Geschwindigkeit zu hoch ist, ertönt ein hoher Signalton
und die Parkhilfe wird gestoppt. ( S. 564)
● Erweist sich die Parklücke nach dem Start der Parkhilfe als zu eng,
ertönt ein hoher Signalton und die Parkhilfe wird gestoppt.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
2
3
4

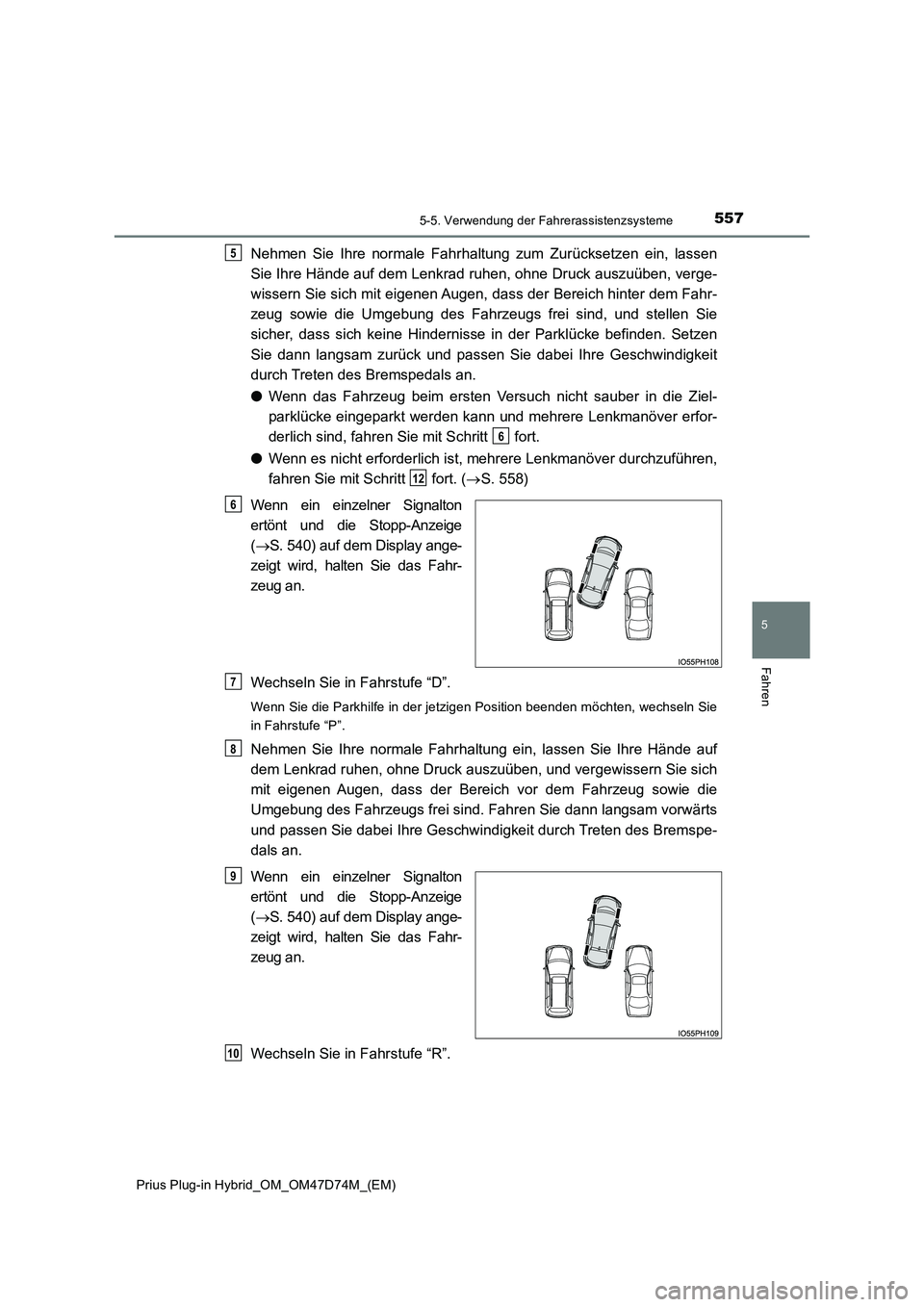

5575-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben, verge-
wissern Sie sich mit eigenen Augen, das s der Bereich hinter dem Fahr-
zeug sowie die Umgebung des Fahrzeugs frei sind, und stellen Sie
sicher, dass sich keine Hindernisse in der Parklücke befinden. Setzen
Sie dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
● Wenn das Fahrzeug beim ersten Versuch nicht sauber in die Ziel-
parklücke eingeparkt werden kann und mehrere Lenkmanöver erfor-
derlich sind, fahren Sie mit Schritt fort.
● Wenn es nicht erforderlich ist, mehrere Lenkmanöver durchzuführen,
fahren Sie mit Schritt fort. ( S. 558)
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “D”.
Wenn Sie die Parkhilfe in der jetzigen Position beenden möchten, wechseln Sie
in Fahrstufe “P”.
Nehmen Sie Ihre normale Fahrhaltung ein, lassen Sie Ihre Hände auf
dem Lenkrad ruhen, ohne Druck auszuüben, und vergewissern Sie sich
mit eigenen Augen, dass der Bereich vor dem Fahrzeug sowie die
Umgebung des Fahrzeugs frei sind. Fahren Sie dann langsam vorwärts
und passen Sie dabei Ihre Geschwindi gkeit durch Treten des Bremspe-
dals an.
Wenn ein einzelner Signalton
ertönt und die Stopp-Anzeige
( S. 540) auf dem Display ange-
zeigt wird, halten Sie das Fahr-
zeug an.
Wechseln Sie in Fahrstufe “R”.
5
6
12
6
7
8
9
10

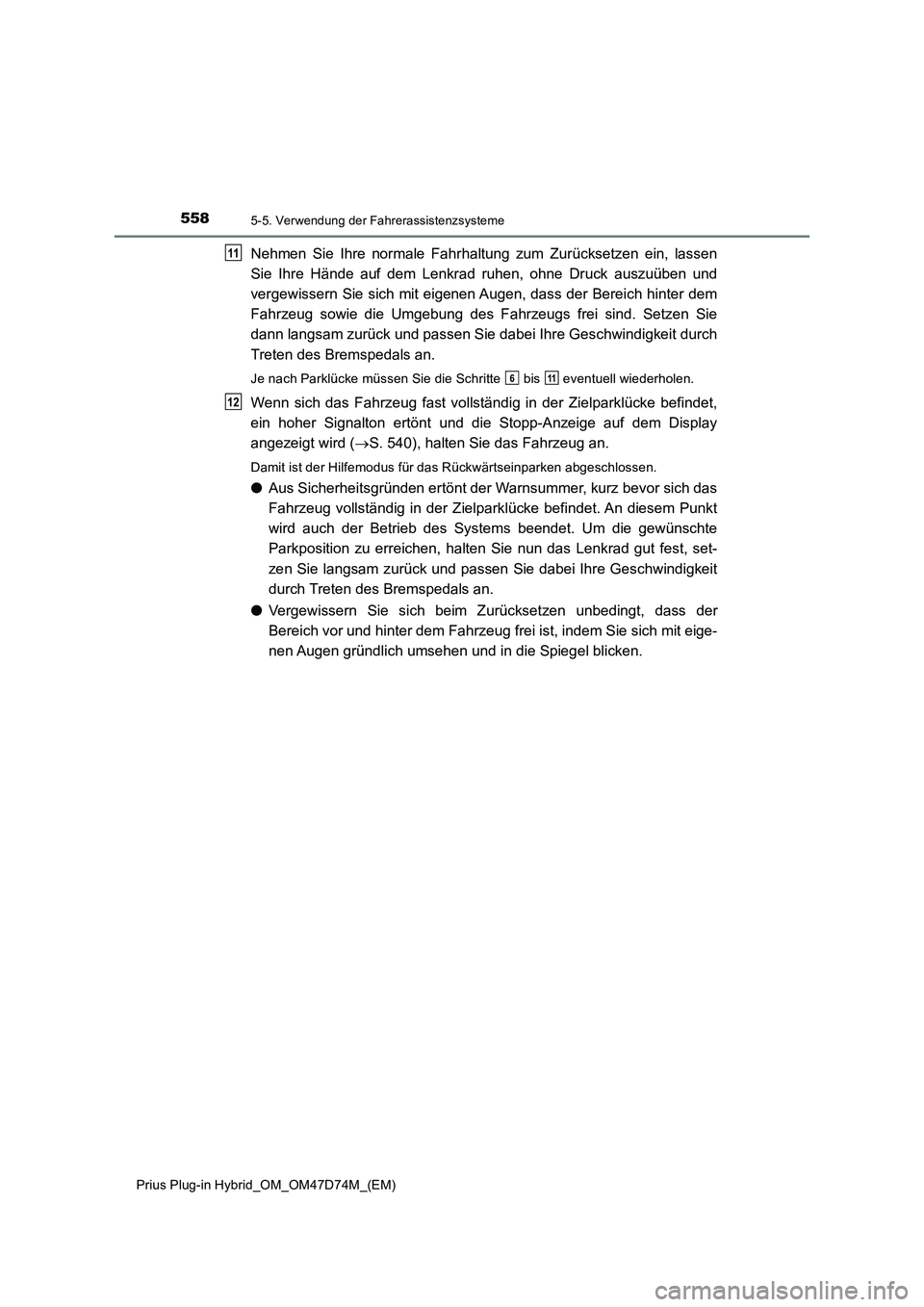

5585-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Nehmen Sie Ihre normale Fahrhaltung zum Zurücksetzen ein, lassen
Sie Ihre Hände auf dem Lenkrad ruhen, ohne Druck auszuüben und
vergewissern Sie sich mit eigenen Augen, dass der Bereich hinter dem
Fahrzeug sowie die Umgebung des Fahrzeugs frei sind. Setzen Sie
dann langsam zurück und passen Sie dabei Ihre Geschwindigkeit durch
Treten des Bremspedals an.
Je nach Parklücke müssen Sie die Schritte bis eventuell wiederholen.
Wenn sich das Fahrzeug fast vollständig in der Zielparklücke befindet,
ein hoher Signalton ertönt und die Stopp-Anzeige auf dem Display
angezeigt wird (S. 540), halten Sie das Fahrzeug an.
Damit ist der Hilfemodus für das Rückwärtseinparken abgeschlossen.
●Aus Sicherheitsgründen ertönt der Warnsummer, kurz bevor sich das
Fahrzeug vollständig in der Zielparklücke befindet. An diesem Punkt
wird auch der Betrieb des Systems beendet. Um die gewünschte
Parkposition zu erreichen, halten Sie nun das Lenkrad gut fest, set-
zen Sie langsam zurück und passen Sie dabei Ihre Geschwindigkeit
durch Treten des Bremspedals an.
●Vergewissern Sie sich beim Zurücksetzen unbedingt, dass der
Bereich vor und hinter dem Fahrzeug frei ist, indem Sie sich mit eige-
nen Augen gründlich umsehen und in die Spiegel blicken.
11
611
12

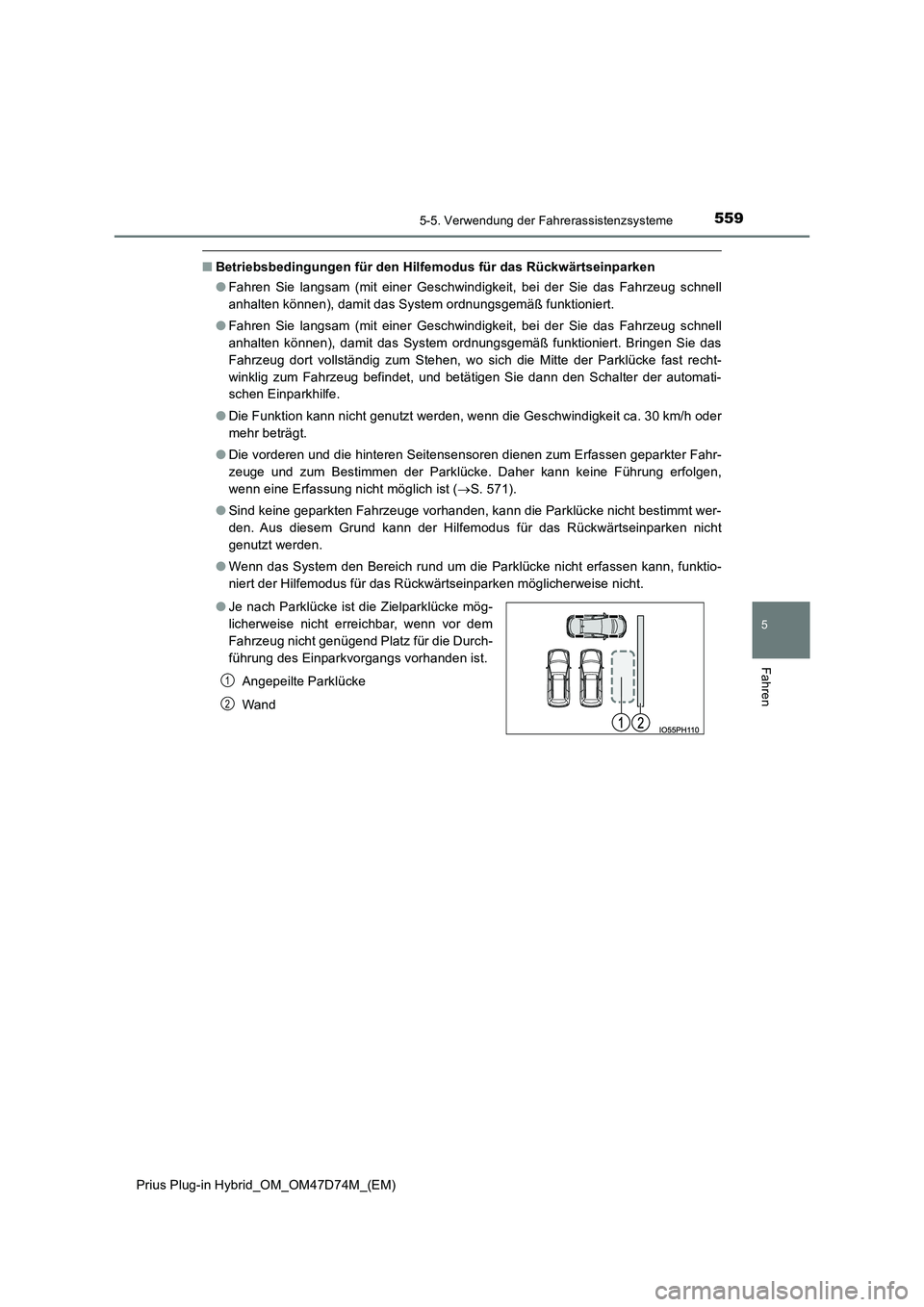

5595-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
■Betriebsbedingungen für den Hilfemodus für das Rückwärtseinparken
● Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert.
● Fahren Sie langsam (mit einer Geschwindigkeit, bei der Sie das Fahrzeug schnell
anhalten können), damit das System ordnungsgemäß funktioniert. Bringen Sie das
Fahrzeug dort vollständig zum Stehen, wo sich die Mitte der Parklücke fast recht-
winklig zum Fahrzeug befindet, und betätigen Sie dann den Schalter der automati-
schen Einparkhilfe.
● Die Funktion kann nicht genutzt werden, wenn die Geschwindigkeit ca. 30 km/h oder
mehr beträgt.
● Die vorderen und die hinteren Seitensensoren dienen zum Erfassen geparkter Fahr-
zeuge und zum Bestimmen der Parklücke. Daher kann keine Führung erfolgen,
wenn eine Erfassung nicht möglich ist ( S. 571).
● Sind keine geparkten Fahrzeuge vorhanden, kann die Parklücke nicht bestimmt wer-
den. Aus diesem Grund kann der Hilfemodus für das Rückwärtseinparken nicht
genutzt werden.
● Wenn das System den Bereich rund um die Parklücke nicht erfassen kann, funktio-
niert der Hilfemodus für das Rückwärtseinparken möglicherweise nicht.
● Je nach Parklücke ist die Zielparklücke mög-
licherweise nicht erreichbar, wenn vor dem
Fahrzeug nicht genügend Platz für die Durch-
führung des Einparkvorgangs vorhanden ist.
Angepeilte Parklücke
Wand
1
2

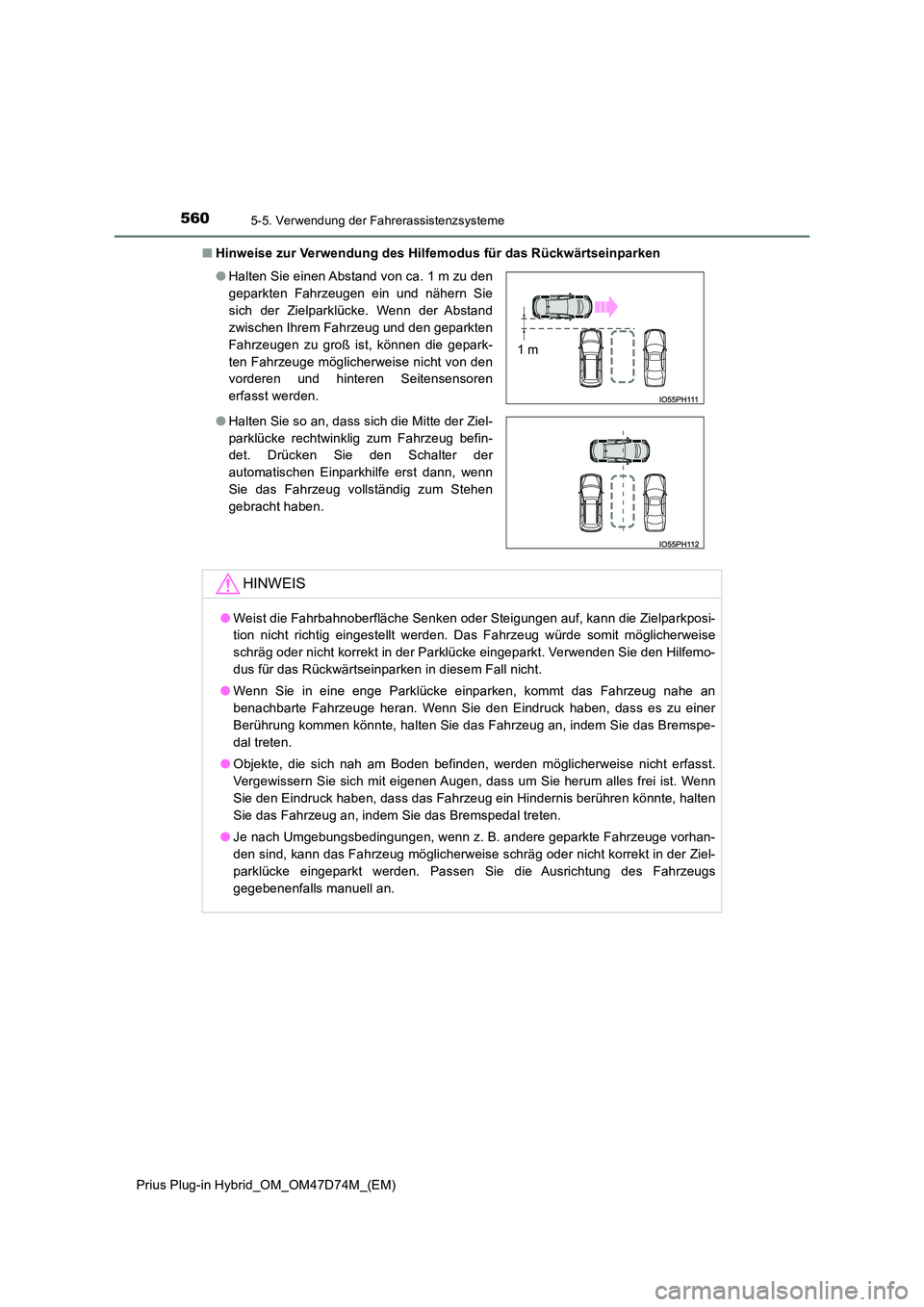

5605-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■ Hinweise zur Verwendung des Hilfemodus für das Rückwärtseinparken
● Halten Sie einen Abstand von ca. 1 m zu den
geparkten Fahrzeugen ein und nähern Sie
sich der Zielparklücke. Wenn der Abstand
zwischen Ihrem Fahrzeug und den geparkten
Fahrzeugen zu groß ist, können die gepark-
ten Fahrzeuge möglicherweise nicht von den
vorderen und hinteren Seitensensoren
erfasst werden.
● Halten Sie so an, dass sich die Mitte der Ziel-
parklücke rechtwinklig zum Fahrzeug befin-
det. Drücken Sie den Schalter der
automatischen Einparkhilfe erst dann, wenn
Sie das Fahrzeug vollständig zum Stehen
gebracht haben.
HINWEIS
● Weist die Fahrbahnoberfläche Senken oder Steigungen auf, kann die Zielparkposi-
tion nicht richtig eingestellt werden. Das Fahrzeug würde somit möglicherweise
schräg oder nicht korrekt in der Parklücke eingeparkt. Verwenden Sie den Hilfemo-
dus für das Rückwärtseinparken in diesem Fall nicht.
● Wenn Sie in eine enge Parklücke einparken, kommt das Fahrzeug nahe an
benachbarte Fahrzeuge heran. Wenn Sie den Eindruck haben, dass es zu einer
Berührung kommen könnte, halten Sie das Fahrzeug an, indem Sie das Bremspe-
dal treten.
● Objekte, die sich nah am Boden befinden, werden möglicherweise nicht erfasst.
Vergewissern Sie sich mit eigenen Augen, dass um Sie herum alles frei ist. Wenn
Sie den Eindruck haben, dass das Fahrzeug ein Hindernis berühren könnte, halten
Sie das Fahrzeug an, indem Sie das Bremspedal treten.
● Je nach Umgebungsbedingungen, wenn z. B. andere geparkte Fahrzeuge vorhan-
den sind, kann das Fahrzeug möglicherweise schräg oder nicht korrekt in der Ziel-
parklücke eingeparkt werden. Passen Sie die Ausrichtung des Fahrzeugs
gegebenenfalls manuell an.
1 m
