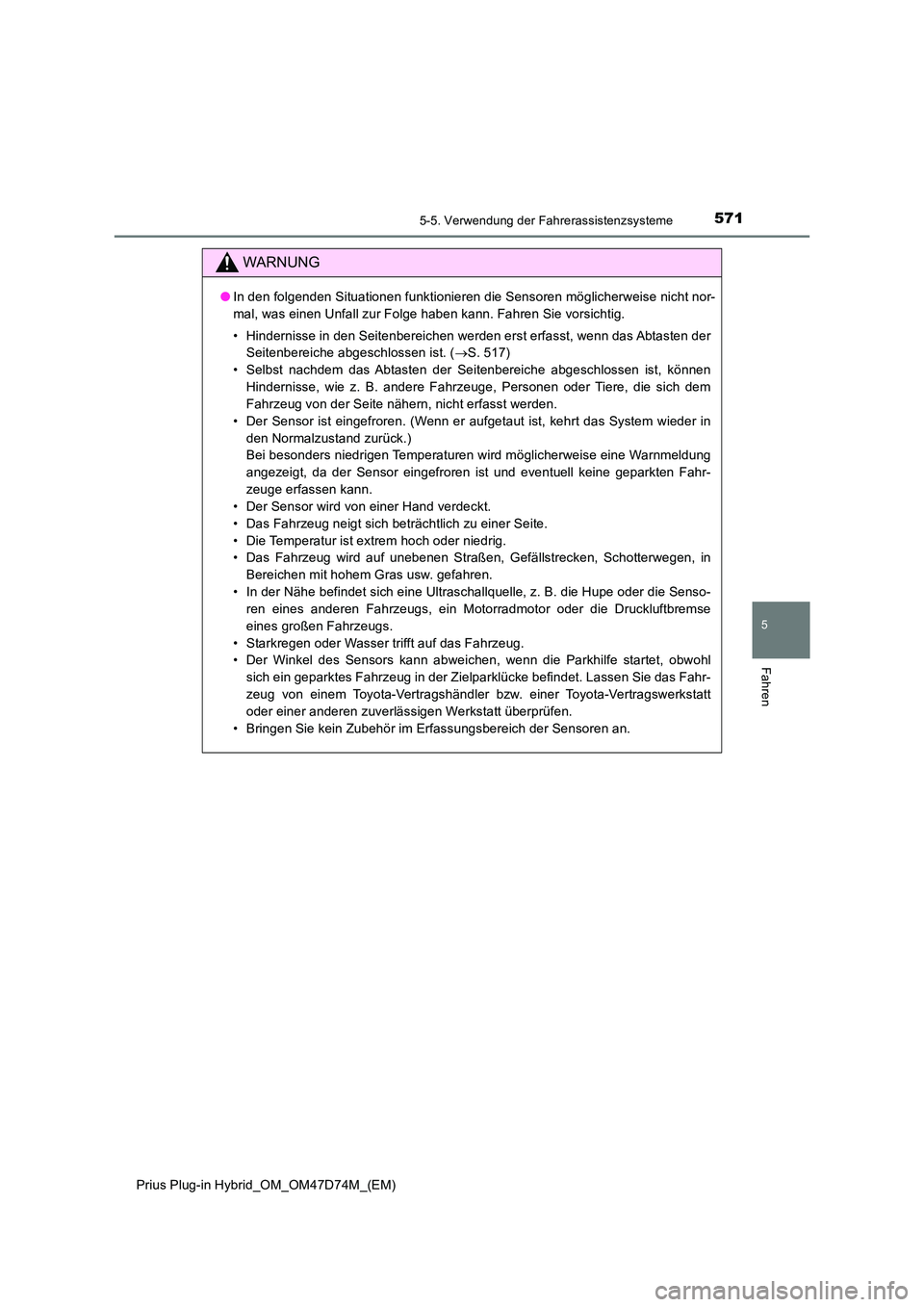

TOYOTA PRIUS PLUG-IN HYBRID 2020 Betriebsanleitungen (in German)

5715-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
WARNUNG
●In den folgenden Situationen funktionieren die Sensoren möglicherweise nicht nor-
mal, was einen Unfall zur Folge haben kann. Fahren Sie vorsichtig.
• Hindernisse in den Seitenbereichen werden erst erfasst, wenn das Abtasten der
Seitenbereiche abgeschlossen ist. ( S. 517)
• Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, können
Hindernisse, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich dem
Fahrzeug von der Seite nähern, nicht erfasst werden.
• Der Sensor ist eingefroren. (Wenn er aufgetaut ist, kehrt das System wieder in
den Normalzustand zurück.)
Bei besonders niedrigen Temperaturen wird möglicherweise eine Warnmeldung
angezeigt, da der Sensor eingefroren ist und eventuell keine geparkten Fahr-
zeuge erfassen kann.
• Der Sensor wird von einer Hand verdeckt.
• Das Fahrzeug neigt sich beträchtlich zu einer Seite.
• Die Temperatur ist extrem hoch oder niedrig.
• Das Fahrzeug wird auf unebenen Straßen, Gefällstrecken, Schotterwegen, in
Bereichen mit hohem Gras usw. gefahren.
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder die Senso-
ren eines anderen Fahrzeugs, ein Motorradmotor oder die Druckluftbremse
eines großen Fahrzeugs.
• Starkregen oder Wasser trifft auf das Fahrzeug.
• Der Winkel des Sensors kann abweichen, wenn die Parkhilfe startet, obwohl
sich ein geparktes Fahrzeug in der Zielparklücke befindet. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprüfen.
• Bringen Sie kein Zubehör im Erfassungsbereich der Sensoren an.

5725-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

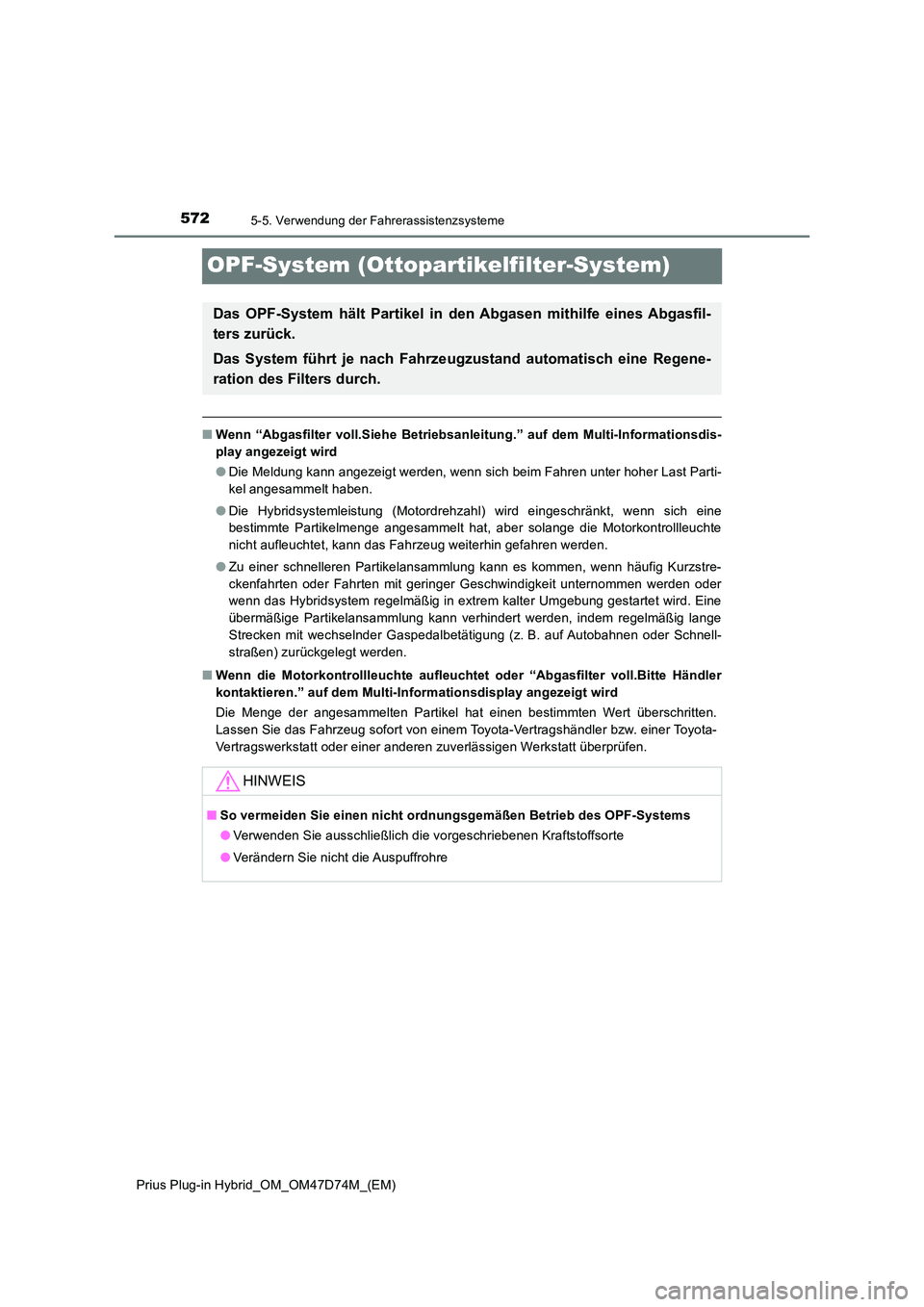

OPF-System (Ottopartikelfilter-System)
■Wenn “Abgasfilter voll.Siehe Betriebsanleitung.” auf dem Multi-Informationsdis-
play angezeigt wird
● Die Meldung kann angezeigt werden, wenn sich beim Fahren unter hoher Last Parti-
kel angesammelt haben.
● Die Hybridsystemleistung (Motordrehzahl) wird eingeschränkt, wenn sich eine
bestimmte Partikelmenge angesammelt hat, aber solange die Motorkontrollleuchte
nicht aufleuchtet, kann das Fahrzeug weiterhin gefahren werden.
● Zu einer schnelleren Partikelansammlung kann es kommen, wenn häufig Kurzstre-
ckenfahrten oder Fahrten mit geringer Geschwindigkeit unternommen werden oder
wenn das Hybridsystem regelmäßig in extrem kalter Umgebung gestartet wird. Eine
übermäßige Partikelansammlung kann verhindert werden, indem regelmäßig lange
Strecken mit wechselnder Gaspedalbetätigung (z. B. auf Autobahnen oder Schnell-
straßen) zurückgelegt werden.
■ Wenn die Motorkontrollleuchte aufleuchtet oder “Abgasfilter voll.Bitte Händler
kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Die Menge der angesammelten Partikel hat einen bestimmten Wert überschritten.
Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Das OPF-System hält Partikel in den Abgasen mithilfe eines Abgasfil-
ters zurück.
Das System führt je nach Fahrze ugzustand automatisch eine Regene-
ration des Filters durch.
HINWEIS
■ So vermeiden Sie einen nicht ordnungsgemäßen Betrieb des OPF-Systems
● Verwenden Sie ausschließlich die vorgeschriebenen Kraftstoffsorte
● Verändern Sie nicht die Auspuffrohre

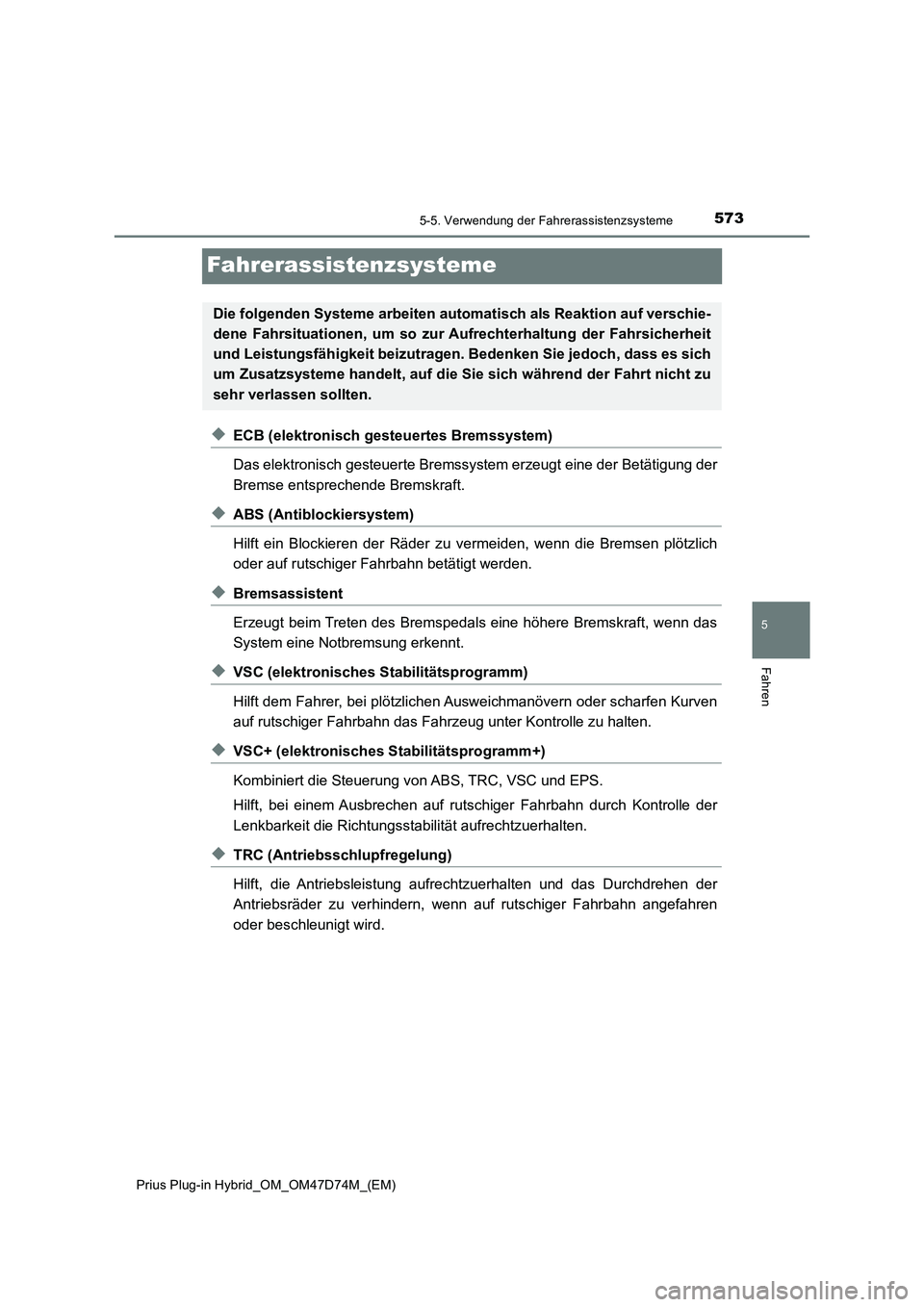

5735-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Fahrerassistenzsysteme
◆ECB (elektronisch gesteuertes Bremssystem)
Das elektronisch gesteuerte Bremssystem erzeugt eine der Betätigung der
Bremse entsprechende Bremskraft.
◆ABS (Antiblockiersystem)
Hilft ein Blockieren der Räder zu vermeiden, wenn die Bremsen plötzlich
oder auf rutschiger Fahrbahn betätigt werden.
◆Bremsassistent
Erzeugt beim Treten des Bremspedals eine höhere Bremskraft, wenn das
System eine Notbremsung erkennt.
◆VSC (elektronisches Stabilitätsprogramm)
Hilft dem Fahrer, bei plötzlichen Ausweichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn das Fahrzeug unter Kontrolle zu halten.
◆VSC+ (elektronisches Stabilitätsprogramm+)
Kombiniert die Steuerung von ABS, TRC, VSC und EPS.
Hilft, bei einem Ausbrechen auf rutschiger Fahrbahn durch Kontrolle der
Lenkbarkeit die Richtungsstabilität aufrechtzuerhalten.
◆TRC (Antriebsschlupfregelung)
Hilft, die Antriebsleistung aufrechtzuerhalten und das Durchdrehen der
Antriebsräder zu verhindern, wenn auf rutschiger Fahrbahn angefahren
oder beschleunigt wird.
Die folgenden Systeme arbeiten automatisch als Reaktion auf verschie-
dene Fahrsituationen, um so zur Aufrechterhaltung der Fahrsicherheit
und Leistungsfähigkeit beizutragen. Bedenken Sie jedoch, dass es sich
um Zusatzsysteme handelt, auf die Sie sich während der Fahrt nicht zu
sehr verlassen sollten.

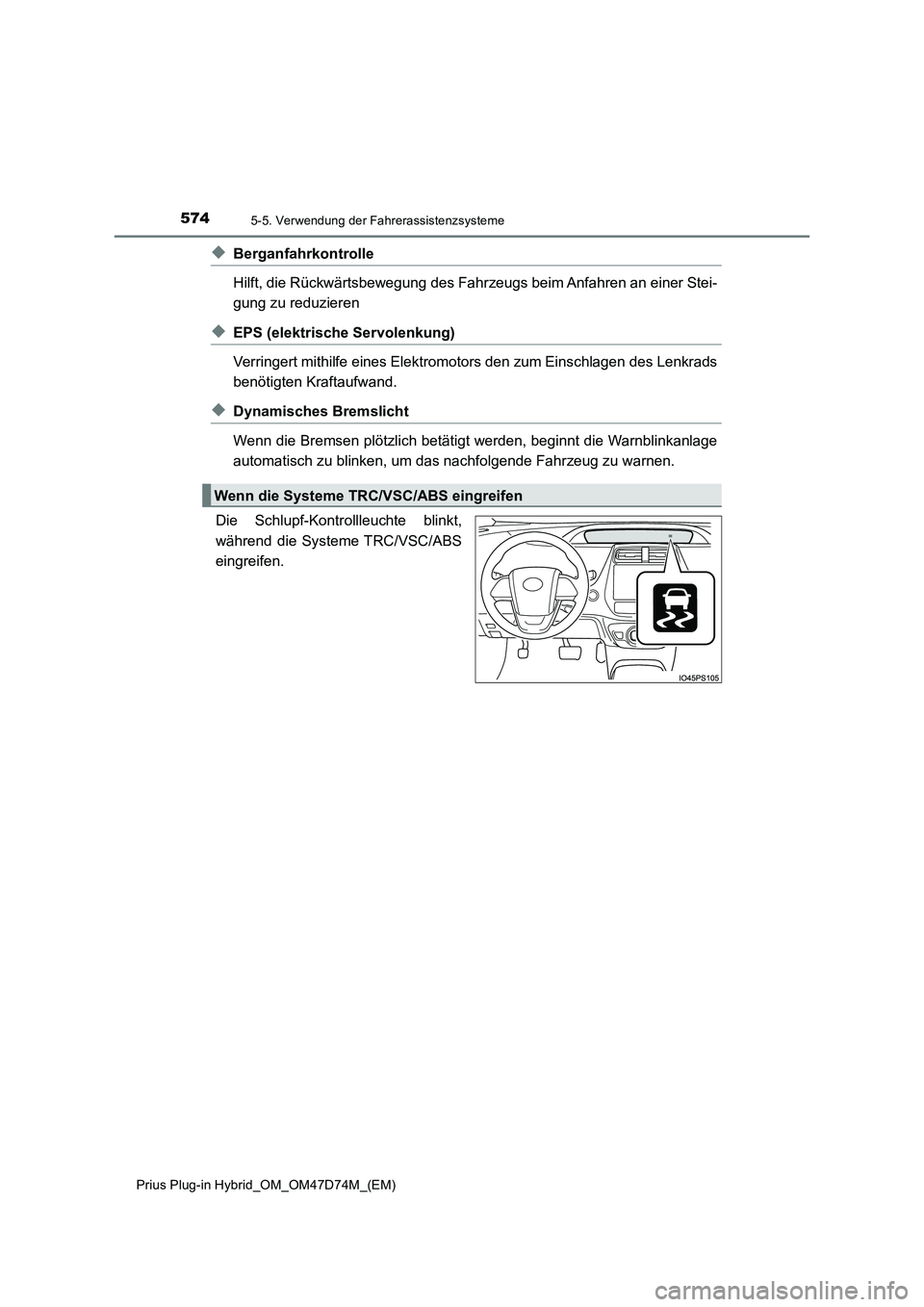

5745-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
◆Berganfahrkontrolle
Hilft, die Rückwärtsbewegung des Fahrzeugs beim Anfahren an einer Stei-
gung zu reduzieren
◆EPS (elektrische Servolenkung)
Verringert mithilfe eines Elektromotors den zum Einschlagen des Lenkrads
benötigten Kraftaufwand.
◆Dynamisches Bremslicht
Wenn die Bremsen plötzlich betätigt werden, beginnt die Warnblinkanlage
automatisch zu blinken, um das nachfolgende Fahrzeug zu warnen.
Die Schlupf-Kontrollleuchte blinkt,
während die Systeme TRC/VSC/ABS
eingreifen.
Wenn die Systeme TRC/VSC/ABS eingreifen

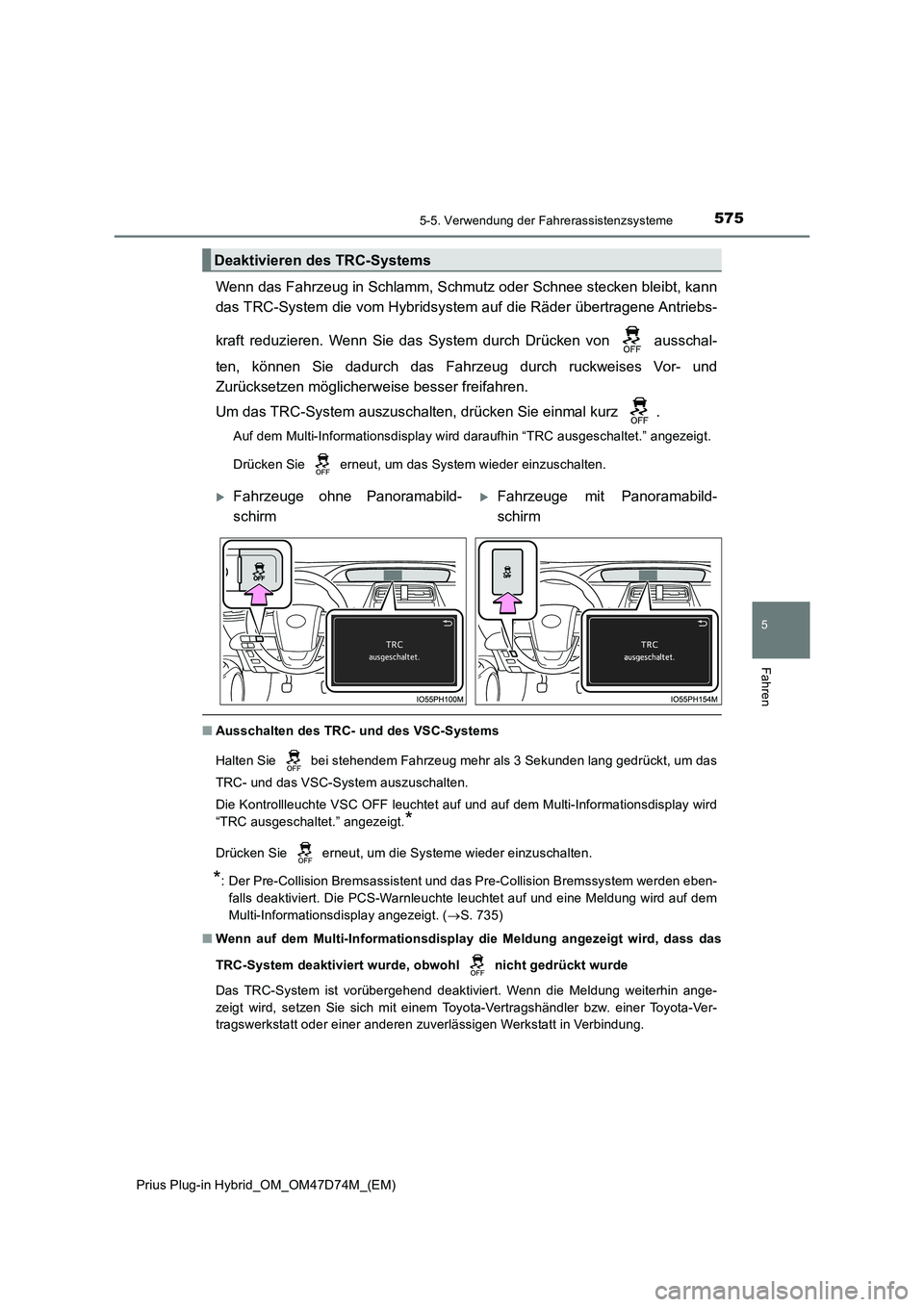

5755-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
Wenn das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die vom Hybridsystem auf die Räder übertragene Antriebs-
kraft reduzieren. Wenn Sie das System durch Drücken von ausschal-
ten, können Sie dadurch das Fahrzeug durch ruckweises Vor- und
Zurücksetzen möglicherweise besser freifahren.
Um das TRC-System auszuschalten, drücken Sie einmal kurz .
Auf dem Multi-Informationsdisplay wird daraufhin “TRC ausgeschaltet.” angezeigt.
Drücken Sie erneut, um das System wieder einzuschalten.
■ Ausschalten des TRC- und des VSC-Systems
Halten Sie bei stehendem Fahrzeug mehr als 3 Sekunden lang gedrückt, um das
TRC- und das VSC-System auszuschalten.
Die Kontrollleuchte VSC OFF leuchtet auf und auf dem Multi-Informationsdisplay wird
“TRC ausgeschaltet.” angezeigt.*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Der Pre-Collision Bremsassistent und das Pre-Collision Bremssystem werden eben-
falls deaktiviert. Die PCS-Warnleuchte leuchtet auf und eine Meldung wird auf dem
Multi-Informationsdisplay angezeigt. ( S. 735)
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass das
TRC-System deaktiviert wurde, obwohl nicht gedrückt wurde
Das TRC-System ist vorübergehend deaktiviert. Wenn die Meldung weiterhin ange-
zeigt wird, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Deaktivieren des TRC-Systems
Fahrzeuge ohne Panoramabild-
schirm
Fahrzeuge mit Panoramabild-
schirm

5765-5. Verwendung der Fahrerassistenzsysteme

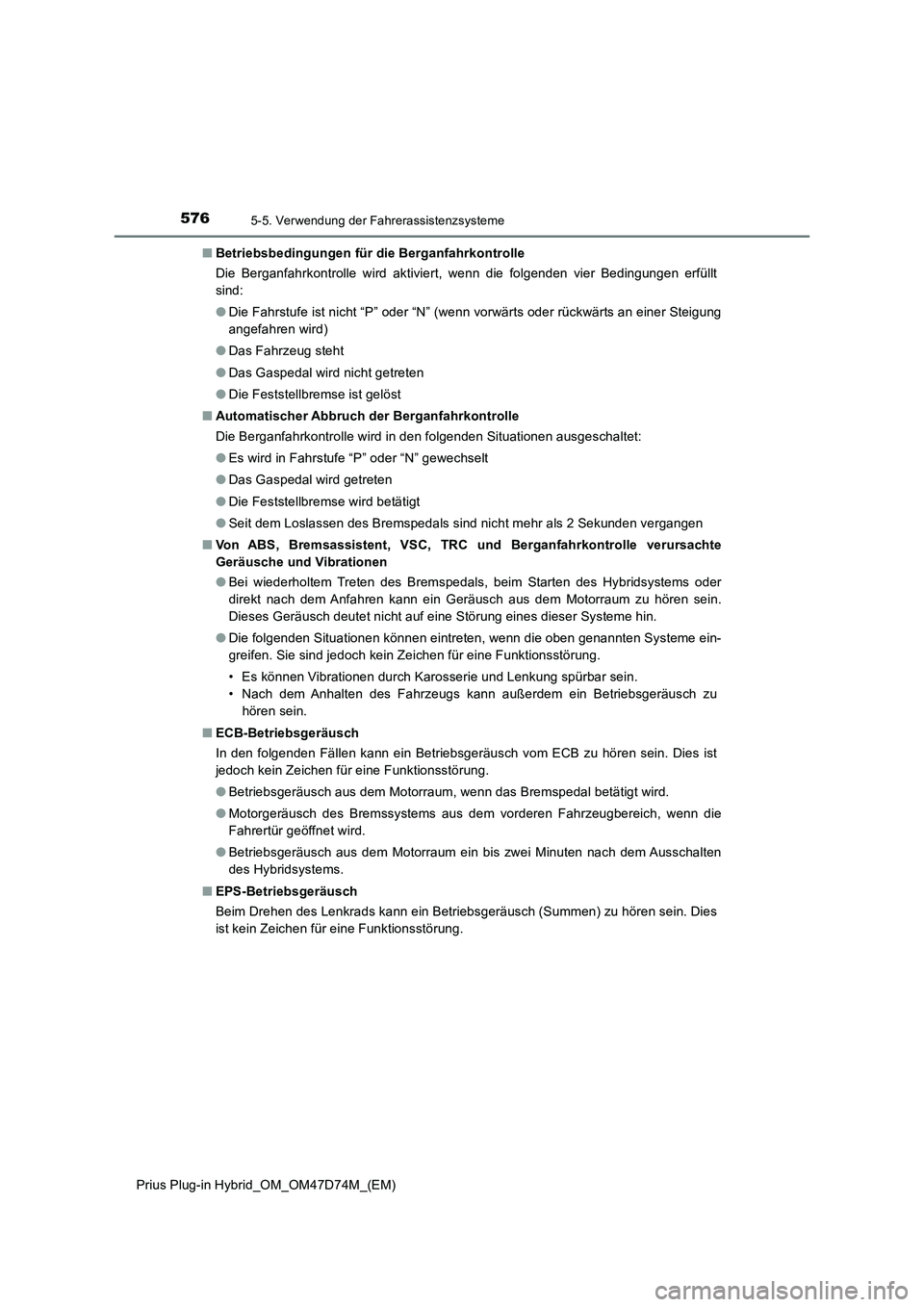

Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt
sind:
●Die Fahrstufe ist nicht “P” oder “N” (wenn vorwärts oder rückwärts an einer Steigung
angefahren wird)
●Das Fahrzeug steht
●Das Gaspedal wird nicht getreten
●Die Feststellbremse ist gelöst
■Automatischer Abbruch der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Es wird in Fahrstufe “P” oder “N” gewechselt
●Das Gaspedal wird getreten
●Die Feststellbremse wird betätigt
●Seit dem Loslassen des Bremspedals sind nicht mehr als 2 Sekunden vergangen
■Von ABS, Bremsassistent, VSC, TRC und Berganfahrkontrolle verursachte
Geräusche und Vibrationen
●Bei wiederholtem Treten des Bremspedals, beim Starten des Hybridsystems oder
direkt nach dem Anfahren kann ein Geräusch aus dem Motorraum zu hören sein.
Dieses Geräusch deutet nicht auf eine Störung eines dieser Systeme hin.
●Die folgenden Situationen können eintreten, wenn die oben genannten Systeme ein-
greifen. Sie sind jedoch kein Zeichen für eine Funktionsstörung.
• Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
• Nach dem Anhalten des Fahrzeugs kann außerdem ein Betriebsgeräusch zu
hören sein.
■ECB-Betriebsgeräusch
In den folgenden Fällen kann ein Betriebsgeräusch vom ECB zu hören sein. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Betriebsgeräusch aus dem Motorraum, wenn das Bremspedal betätigt wird.
●Motorgeräusch des Bremssystems aus dem vorderen Fahrzeugbereich, wenn die
Fahrertür geöffnet wird.
●Betriebsgeräusch aus dem Motorraum ein bis zwei Minuten nach dem Ausschalten
des Hybridsystems.
■EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsgeräusch (Summen) zu hören sein. Dies
ist kein Zeichen für eine Funktionsstörung.

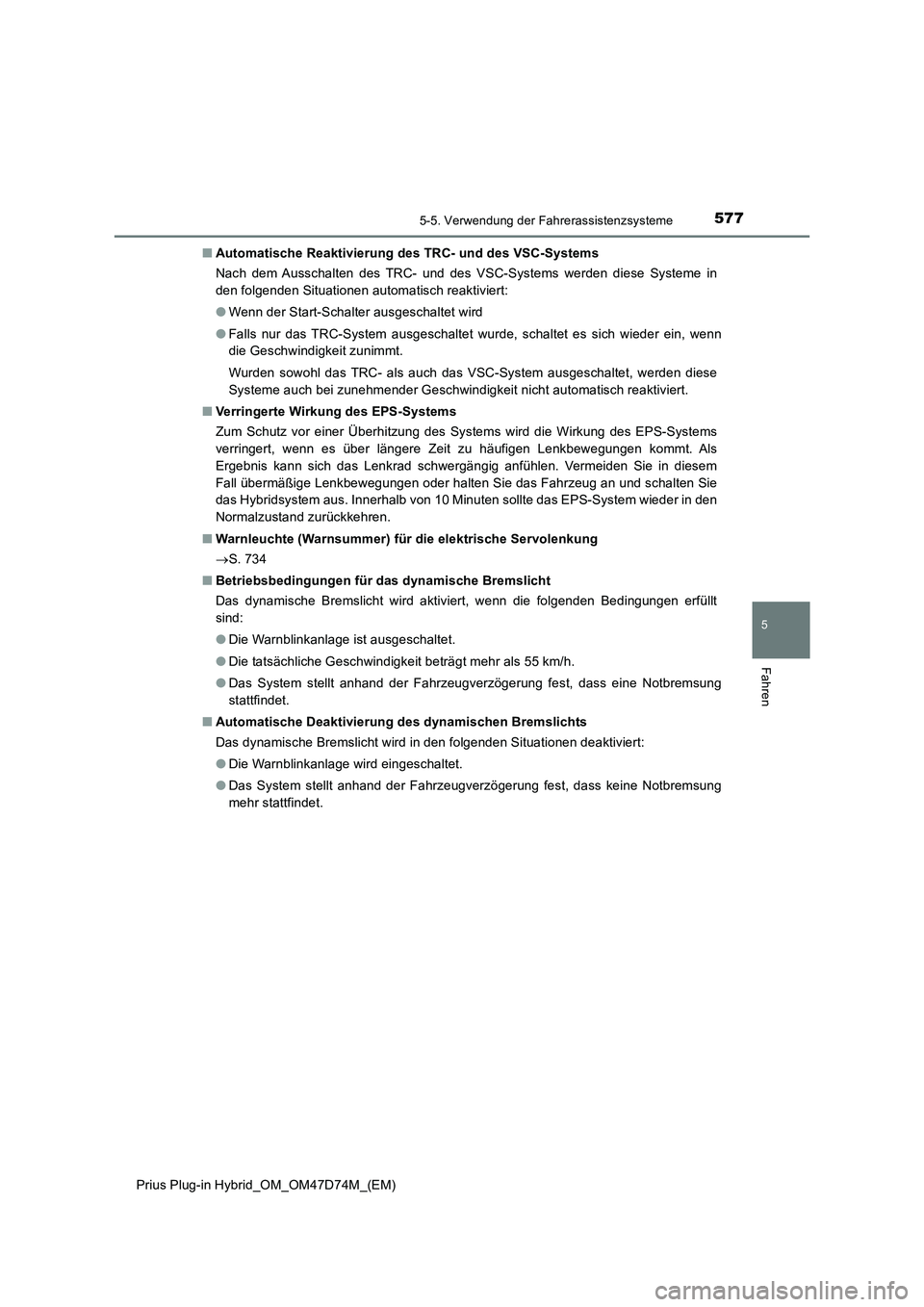

5775-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren
■Automatische Reaktivierung des TRC- und des VSC-Systems
Nach dem Ausschalten des TRC- und des VSC-Systems werden diese Systeme in
den folgenden Situationen automatisch reaktiviert:
●Wenn der Start-Schalter ausgeschaltet wird
●Falls nur das TRC-System ausgeschaltet wurde, schaltet es sich wieder ein, wenn
die Geschwindigkeit zunimmt.
Wurden sowohl das TRC- als auch das VSC-System ausgeschaltet, werden diese
Systeme auch bei zunehmender Geschwindigkeit nicht automatisch reaktiviert.
■Verringerte Wirkung des EPS-Systems
Zum Schutz vor einer Überhitzung des Systems wird die Wirkung des EPS-Systems
verringert, wenn es über längere Zeit zu häufigen Lenkbewegungen kommt. Als
Ergebnis kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem
Fall übermäßige Lenkbewegungen oder halten Sie das Fahrzeug an und schalten Sie
das Hybridsystem aus. Innerhalb von 10 Minuten sollte das EPS-System wieder in den
Normalzustand zurückkehren.
■Warnleuchte (Warnsummer) für die elektrische Servolenkung
S. 734
■Betriebsbedingungen für das dynamische Bremslicht
Das dynamische Bremslicht wird aktiviert, wenn die folgenden Bedingungen erfüllt
sind:
●Die Warnblinkanlage ist ausgeschaltet.
●Die tatsächliche Geschwindigkeit beträgt mehr als 55 km/h.
●Das System stellt anhand der Fahrzeugverzögerung fest, dass eine Notbremsung
stattfindet.
■Automatische Deaktivierung des dynamischen Bremslichts
Das dynamische Bremslicht wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet.
●Das System stellt anhand der Fahrzeugverzögerung fest, dass keine Notbremsung
mehr stattfindet.

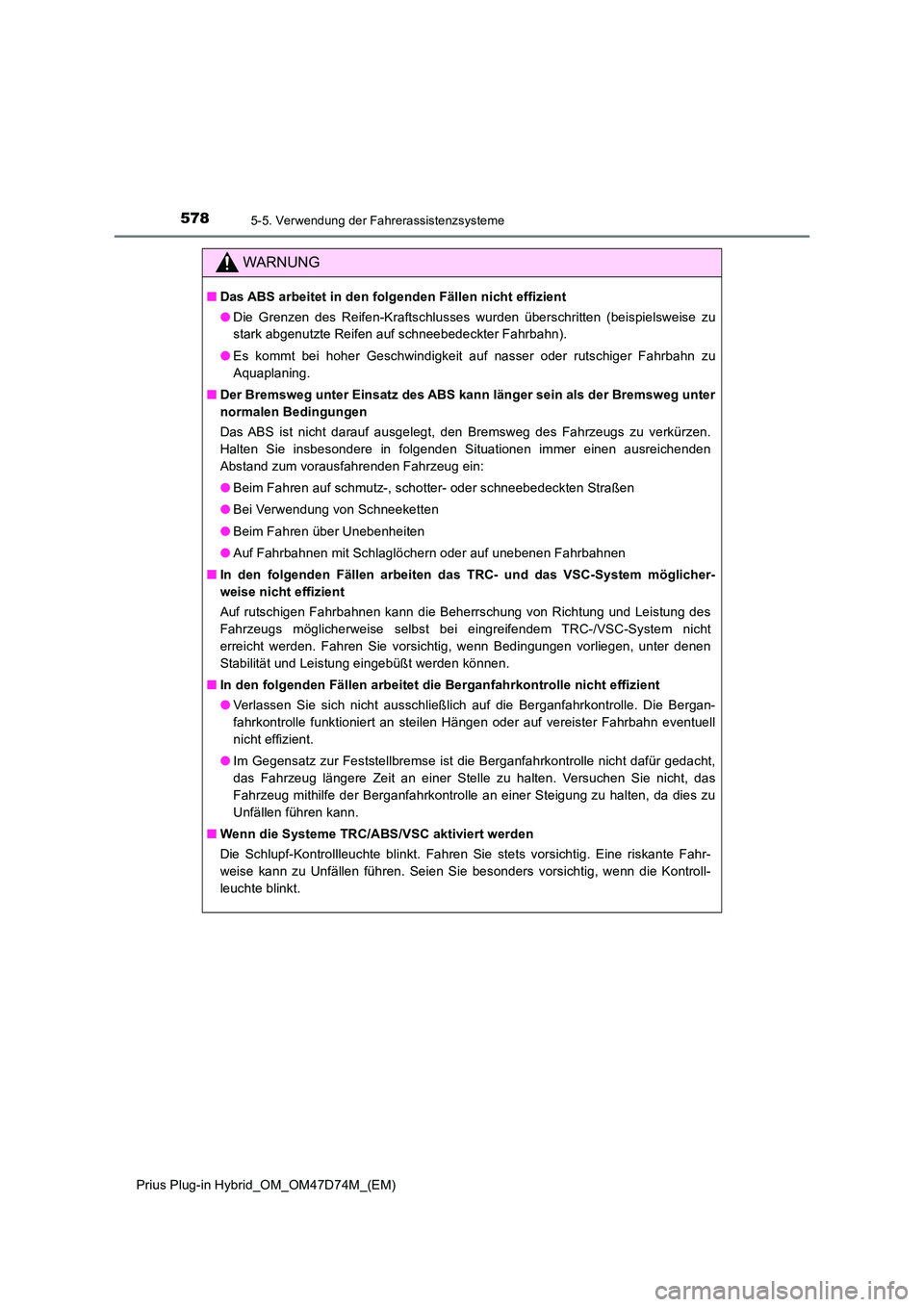

5785-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effizient
● Die Grenzen des Reifen-Kraftschlusses wurden überschritten (beispielsweise zu
stark abgenutzte Reifen auf schneebedeckter Fahrbahn).
● Es kommt bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn zu
Aquaplaning.
■ Der Bremsweg unter Einsatz des ABS kann länger sein als der Bremsweg unter
normalen Bedingungen
Das ABS ist nicht darauf ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen.
Halten Sie insbesondere in folgenden Situationen immer einen ausreichenden
Abstand zum vorausfahrenden Fahrzeug ein:
● Beim Fahren auf schmutz-, schotter- oder schneebedeckten Straßen
● Bei Verwendung von Schneeketten
● Beim Fahren über Unebenheiten
● Auf Fahrbahnen mit Schlaglöchern oder auf unebenen Fahrbahnen
■ In den folgenden Fällen arbeiten das TRC- und das VSC-System möglicher-
weise nicht effizient
Auf rutschigen Fahrbahnen kann die Beherrschung von Richtung und Leistung des
Fahrzeugs möglicherweise selbst bei eingreifendem TRC-/VSC-System nicht
erreicht werden. Fahren Sie vorsichtig, wenn Bedingungen vorliegen, unter denen
Stabilität und Leistung eingebüßt werden können.
■ In den folgenden Fällen arbeitet die Berganfahrkontrolle nicht effizient
● Verlassen Sie sich nicht ausschließlich auf die Berganfahrkontrolle. Die Bergan-
fahrkontrolle funktioniert an steilen Hängen oder auf vereister Fahrbahn eventuell
nicht effizient.
● Im Gegensatz zur Feststellbremse ist die Berganfahrkontrolle nicht dafür gedacht,
das Fahrzeug längere Zeit an einer Stelle zu halten. Versuchen Sie nicht, das
Fahrzeug mithilfe der Berganfahrkontrolle an einer Steigung zu halten, da dies zu
Unfällen führen kann.
■ Wenn die Systeme TRC/ABS/VSC aktiviert werden
Die Schlupf-Kontrollleuchte blinkt. Fahren Sie stets vorsichtig. Eine riskante Fahr-
weise kann zu Unfällen führen. Seien Sie besonders vorsichtig, wenn die Kontroll-
leuchte blinkt.

5795-5. Verwendung der Fahrerassistenzsysteme
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
5
Fahren

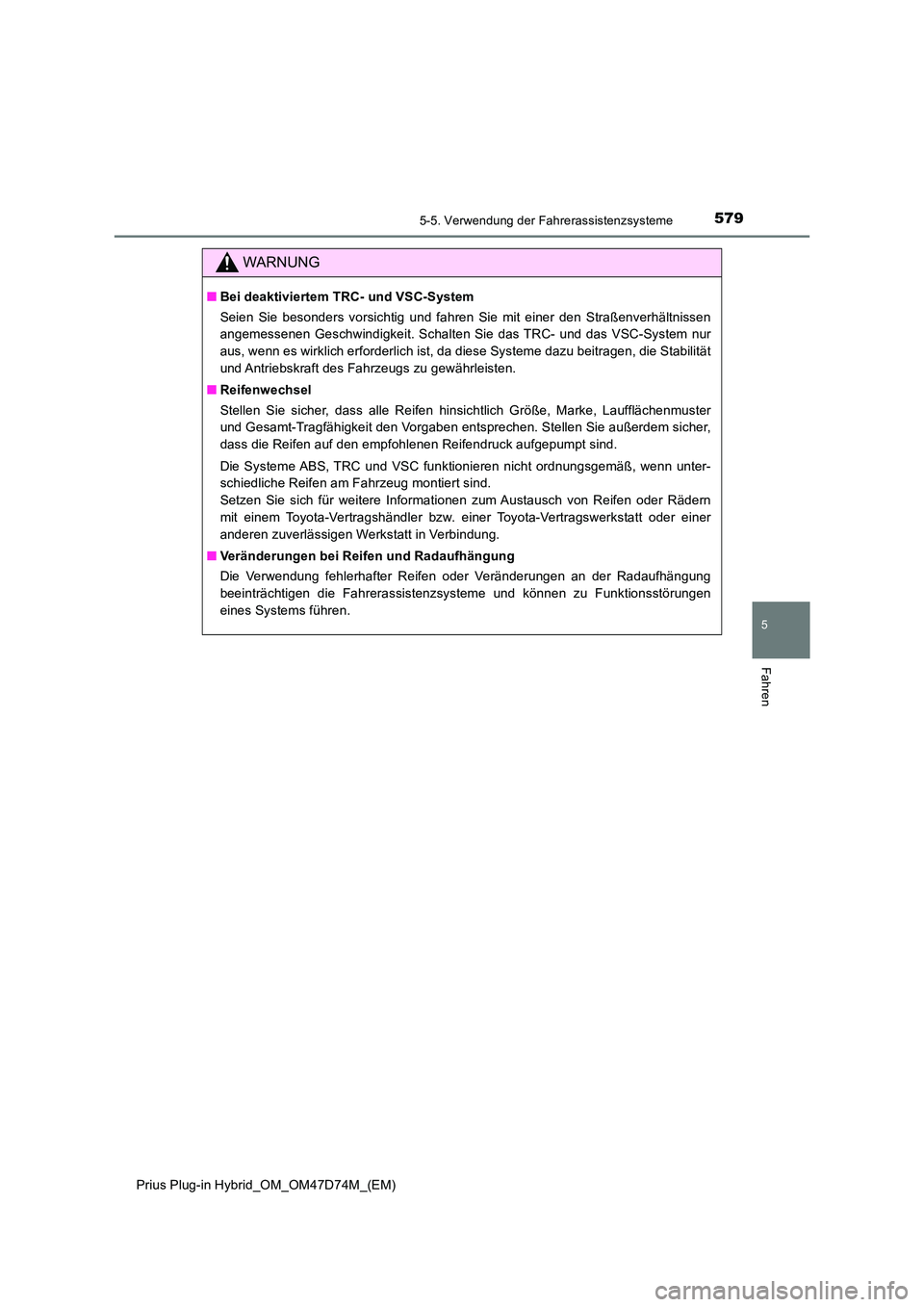

WARNUNG
■Bei deaktiviertem TRC- und VSC-System
Seien Sie besonders vorsichtig und fahren Sie mit einer den Straßenverhältnissen
angemessenen Geschwindigkeit. Schalten Sie das TRC- und das VSC-System nur
aus, wenn es wirklich erforderlich ist, da diese Systeme dazu beitragen, die Stabilität
und Antriebskraft des Fahrzeugs zu gewährleisten.
■ Reifenwechsel
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe, Marke, Laufflächenmuster
und Gesamt-Tragfähigkeit den Vorgaben entsprechen. Stellen Sie außerdem sicher,
dass die Reifen auf den empfohlenen Reifendruck aufgepumpt sind.
Die Systeme ABS, TRC und VSC funktionie ren nicht ordnungsgemäß, wenn unter-
schiedliche Reifen am Fahrzeug montiert sind.
Setzen Sie sich für weitere Informationen zum Austausch von Reifen oder Rädern
mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in Verbindung.
■ Veränderungen bei Reifen und Radaufhängung
Die Verwendung fehlerhafter Reifen oder Veränderungen an der Radaufhängung
beeinträchtigen die Fahrerassistenzsysteme und können zu Funktionsstörungen
eines Systems führen.

5805-6. Fahrhinweise
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

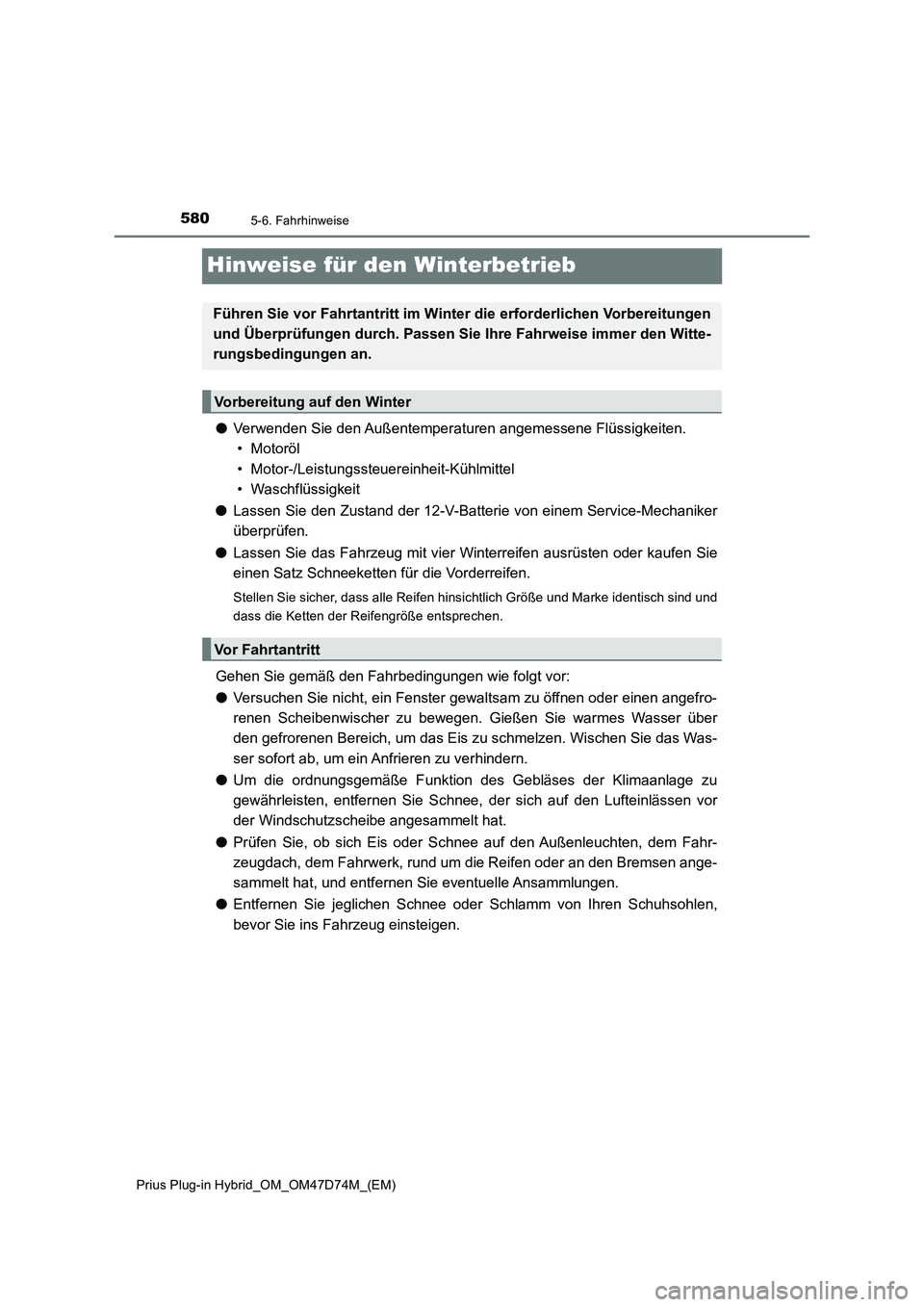

Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motor-/Leistungssteuereinheit-Kühlmittel
• Waschflüssigkeit
●Lassen Sie den Zustand der 12-V-Batterie von einem Service-Mechaniker
überprüfen.
●Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten der Reifengröße entsprechen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
●Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
●Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
●Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Führen Sie vor Fahrtantritt im Winter die erforderlichen Vorbereitungen
und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den Witte-
rungsbedingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt
