TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish)

6818-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
■Om “Hybrid System Overheated” (Hybridsystemet överhettat)
visas på informationsdisplayen Stanna bilen på säker plats.
Stäng av hybridsystemet och lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren
undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Kylvätskenivån är korrekt när den är mellan “FULL”- och “LOW”-
strecken på behållaren.Behållare
“FULL”-strecket
“LOW”-strecket
Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i
akuta situationer om kylarvätska
inte finns tillgänglig.
Om vatten fylldes på i en akut
situation ska du snarast möjligt
låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer kontroll-
era bilen.
1
2
3
1
2
4
1
2
3
5
OM47D72SE_edit.book Page 68 1 Thursday, October 8, 2020 6:12 PM

6828-2. Åtgärder i en akut situation
OM47D72SE
Efter att ha stängt av hybridsystemet och väntat i minst 5 minuter,
starta hybridsystemet igen och kontrollera om “Hybrid System Over-
heated” (Hybridsystemet överhettat) visas på informationsdis-
playen.
Om meddelandet inte försvinner:
Stäng av hybridsystemet och kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
Om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras nor-
malt igen.
Om meddelandet emellertid visas igen ofta ska du kontakta en au ktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING
■ Undvika en olycka eller skador vid kontroll av motorrummet
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
● Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
● När hybridsystemet har stängts av ska du kontrollera att “Acces sory”,
“Ignition ON” eller mätarställningen ( →sid. 208) på huvudskärmen samt
“READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläktarna kan plötsligt gå igång även om bensinmotorn stanna r. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
● Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM47D72SE_edit.book Page 68 2 Thursday, October 8, 2020 6:12 PM

6838-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
OBSERVERA
■ När du fyller på kylarvätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
■ Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar:
● Undvik att förorena kylvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
● Använd inga tillsatser till kylarvätskan.
OM47D72SE_edit.book Page 68 3 Thursday, October 8, 2020 6:12 PM

6848-2. Åtgärder i en akut situation
OM47D72SE
Om bilen fastnar
Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av hybrid-
systemet.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
Ändra växelläget till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
■ Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
(→ sid. 489)Modeller utan 360°-monitor
Modeller med 360°-monitor
1
2
3
4
5
OM47D72SE_edit.book Page 68 4 Thursday, October 8, 2020 6:12 PM

6858-2. Åtgärder i en akut situation
OM47D72SE
8
Om problem uppstår
VARNING
■ För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid ändring av växelläge
Var noggrann att inte ändra växelläge medan gaspedalen är nedtr ampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada hybridtransmissionen och andra komponenter
● Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver dras loss.
OM47D72SE_edit.book Page 68 5 Thursday, October 8, 2020 6:12 PM

6868-2. Åtgärder i en akut situation
OM47D72SE
OM47D72SE_edit.book Page 686 Thursday, October 8, 2020 6:12 PM

687
9Bilens specifikationer
OM47D72SE
9-1. SpecifikationerUppgifter om underhåll (bränsle, oljenivå, etc.) .... 688
Bränsleinformation ............. 698
9-2. Specialinställning Funktioner som kan specialinställas ................ 700
9-3. Nollställning Funktioner som ska återställas ........................ 710
OM47D72SE_edit.book Page 68 7 Thursday, October 8, 2020 6:12 PM

6889-1. Specifikationer
OM47D72SE

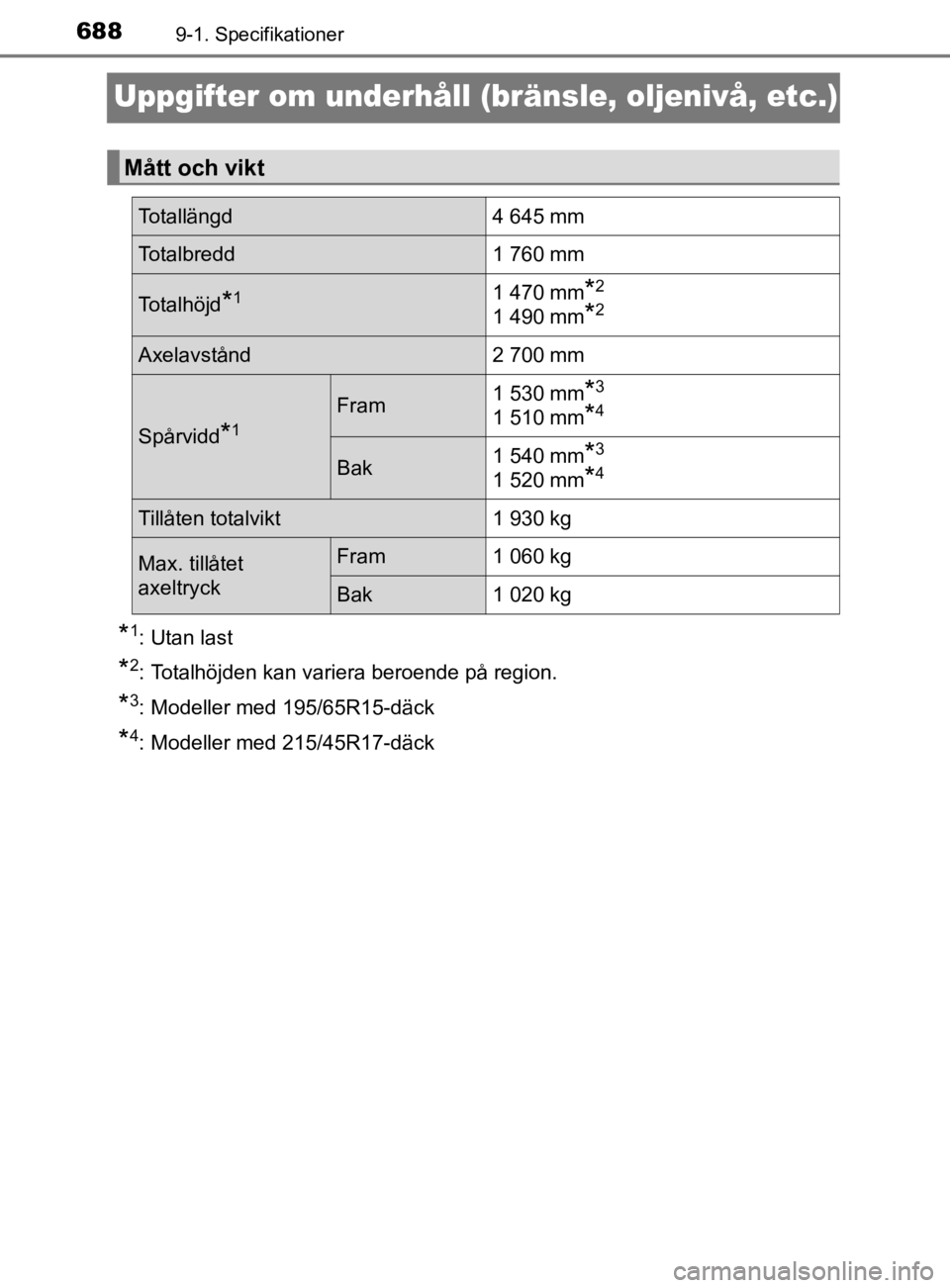

Uppgifter om underhåll (b ränsle, oljenivå, etc.)
*1: Utan last
*2: Totalhöjden kan variera beroende på region.
*3: Modeller med 195/65R15-däck
*4: Modeller med 215/45R17-däck
Mått och vikt
Totallängd4 645 mm
Totalbredd1 760 mm
Totalhöjd*11 470 mm*2
1 490 mm*2
Axelavstånd2 700 mm
Spårvidd*1
Fram1 530 mm*3
1 510 mm*4
Bak1 540 mm*3
1 520 mm*4
Tillåten totalvikt1 930 kg
Max. tillåtet
axeltryckFram1 060 kg
Bak1 020 kg
OM47D72SE_edit.book Page 688 Thursday, October 8, 2020 6:12 PM

6899-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
■Bilens chassinummer (VIN)
Chassinumret är det som juridiskt sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering a v dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret är även instansat under
höger framsäte.
Numret anges ock så på tillver-
karens typskylt.
Chassinummer och typskylt
OM47D72SE_edit.book Page 68 9 Thursday, October 8, 2020 6:12 PM

6909-1. Specifikationer
OM47D72SE

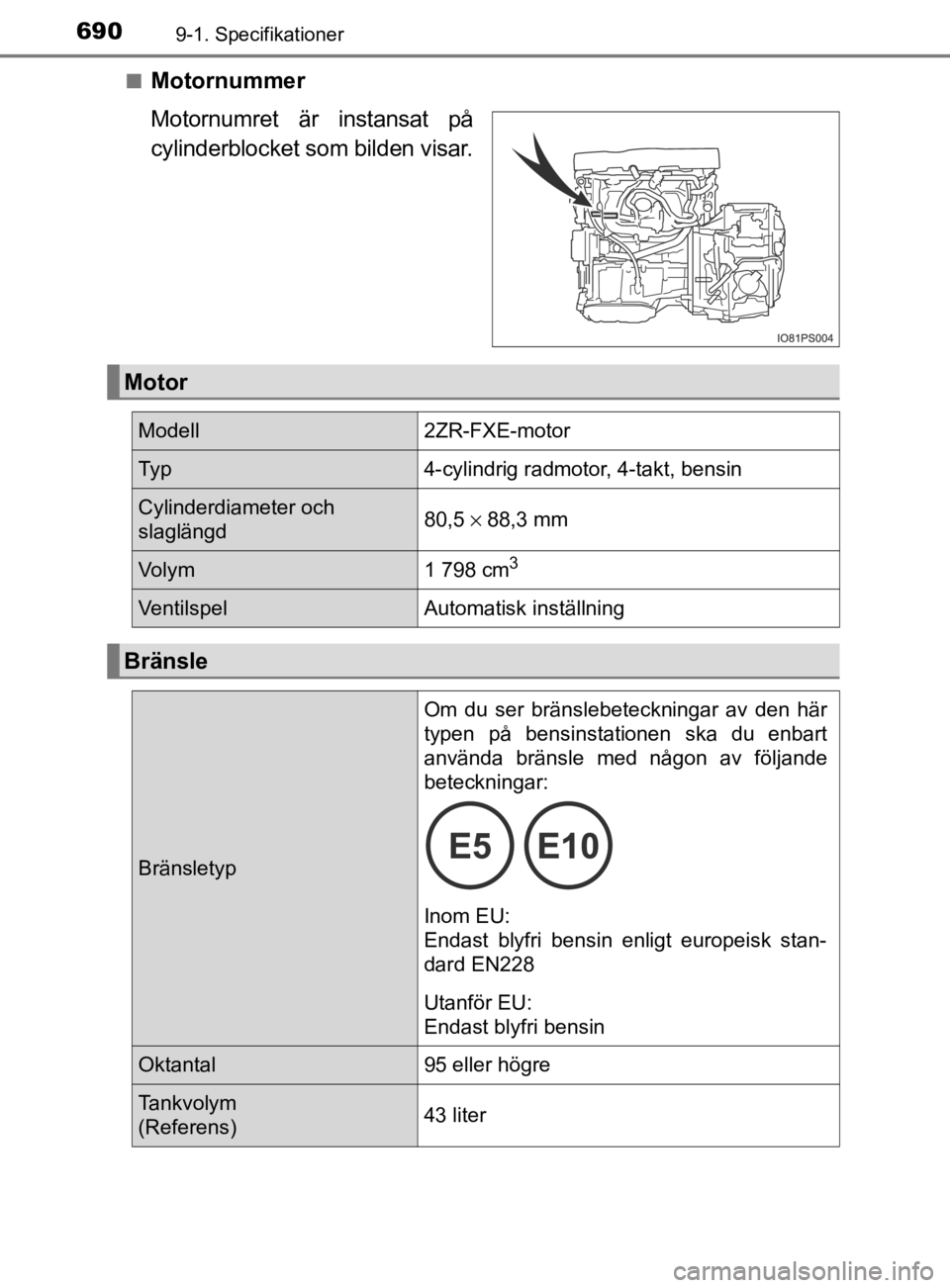

■Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 × 88,3 mm
Volym1 798 cm3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
