Page 691 of 736
![TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish) 6919-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
Genererings/drivmotor
Hybridmotor
■Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenska TOYOTA PRIUS PLUG-IN HYBRID 2020 Bruksanvisningar (in Swedish) 6919-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
Genererings/drivmotor
Hybridmotor
■Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenska](/img/14/68512/w960_68512-690.png)
6919-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
Genererings/drivmotor
Hybridmotor
■Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.

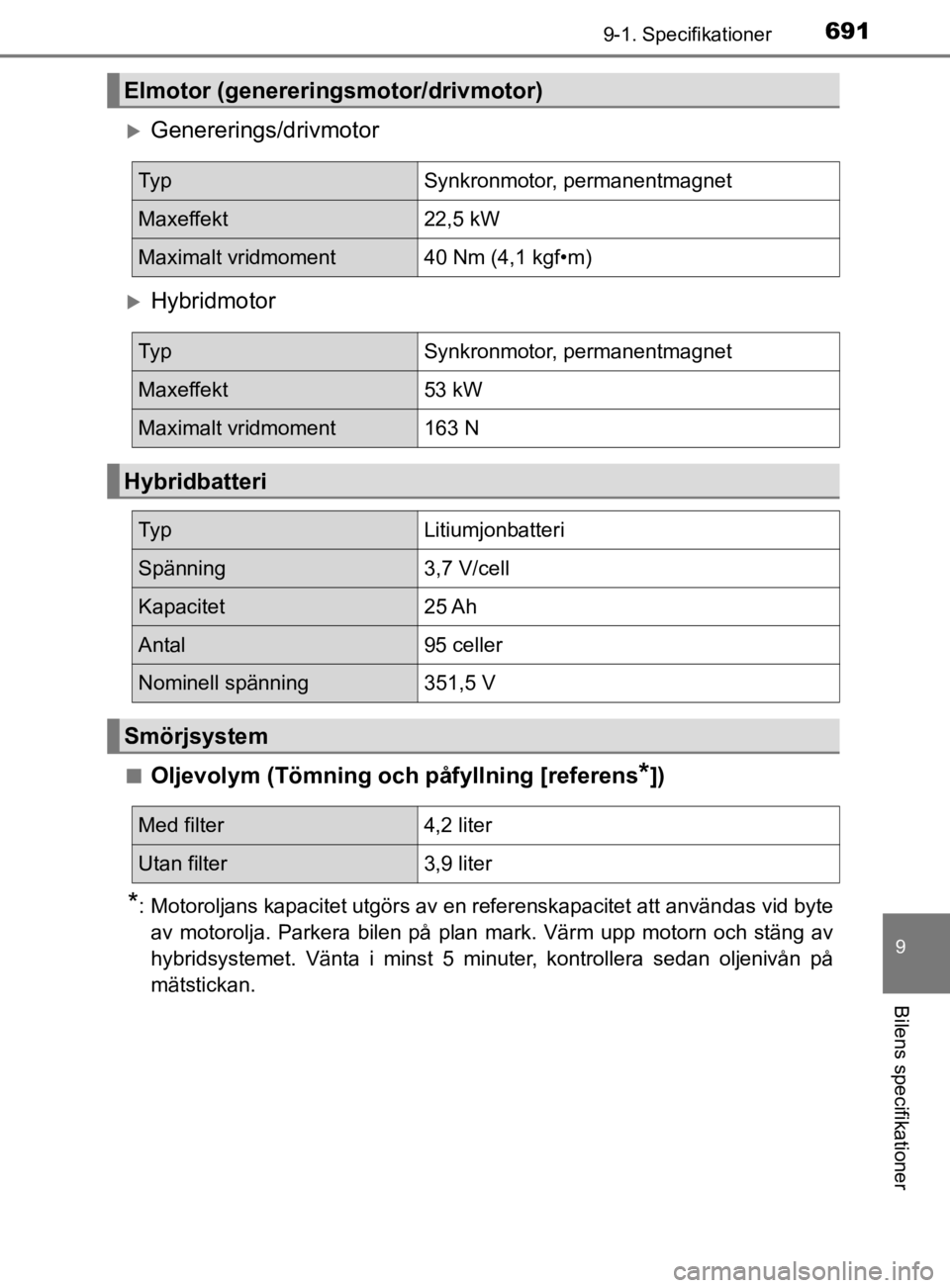

Elmotor (genereringsmotor/drivmotor)
Ty pSynkronmotor, permanentmagnet
Maxeffekt22,5 kW
Maximalt vridmoment40 Nm (4,1 kgf•m)
Ty pSynkronmotor, permanentmagnet
Maxeffekt53 kW
Maximalt vridmoment163 N
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,7 V/cell
Kapacitet25 Ah
Antal95 celler
Nominell spänning351,5 V
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
OM47D72SE_edit.book Page 69 1 Thursday, October 8, 2020 6:12 PM
Page 692 of 736

6929-1. Specifikationer
OM47D72SE
■Val av motorolja
“Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända “Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-16:
API kvalitetsklass SN “Resource-Conserving” eller SN PLUS
“Resource-Conserving” multigrade motorolja
0W-20 och 5W-30:
API kvalitetsklass SL “Energy-Conserving”, SM “Energy-Conser-
ving”, SN “Resource-Conserving” eller SN PLUS “Resource-Con-
serving”; ILSAC multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-16 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-16-olja inte finns
att få kan SAE 0W-20 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-16 vid nästa
oljebyte.
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM47D72SE_edit.book Page 69 2 Thursday, October 8, 2020 6:12 PM
Page 693 of 736

6939-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
Oljeviskositet (0W-16 beskrivs här som exempel): • 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det möjligt att starta bilen i kallt väder. Oljor med en lägre siff ra fram-
för W gör motorn mer lättstartad i kallt väder.
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatu r.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med extremt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/fla skor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre del: “API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mellersta del: “SAE 0W-16”
innebär viskositetsgraden enligt
SAE.
Nedre del: “Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardizati on and
Approval Committee) visas på behållarens framsida.
1
2
OM47D72SE_edit.book Page 69 3 Thursday, October 8, 2020 6:12 PM
Page 694 of 736

6949-1. Specifikationer
OM47D72SE
*: Vätskekapaciteten anges som referensmått. Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner.
Kylsystem
Volym*
Bensinmo-
tor6,2 liter
Drivenhet1,5 liter
Kylarvätska
Du kan använda någon av följande: • “Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem
FabrikatDENSO FC16HR-CY9
Elektrodavstånd0,9 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47D72SE_edit.book Page 69 4 Thursday, October 8, 2020 6:12 PM
Page 695 of 736

6959-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått. Om vätskor byte behöver bytas, kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvar ande kvali-
fikationer.
Elektriskt system (12-voltsbatteri)
Elektrolytens densitet
vid 20 °C : 1,25 eller högre
Om elektrolytens densitet är lägre än stan-
dardvärdet ska 12-voltsbatteriet laddas
upp.
Laddström-
styrka
Snabbladd-
ningMax 15 A
Normalladd-
ningMax 5 A
Växellåda
Oljevolym*3,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■ Automatväxellådsolja, typ
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller
vibrationer uppstå eller växellådan i din bil kan slutligen skadas.
OM47D72SE_edit.book Page 69 5 Thursday, October 8, 2020 6:12 PM
Page 696 of 736

6969-1. Specifikationer
OM47D72SE

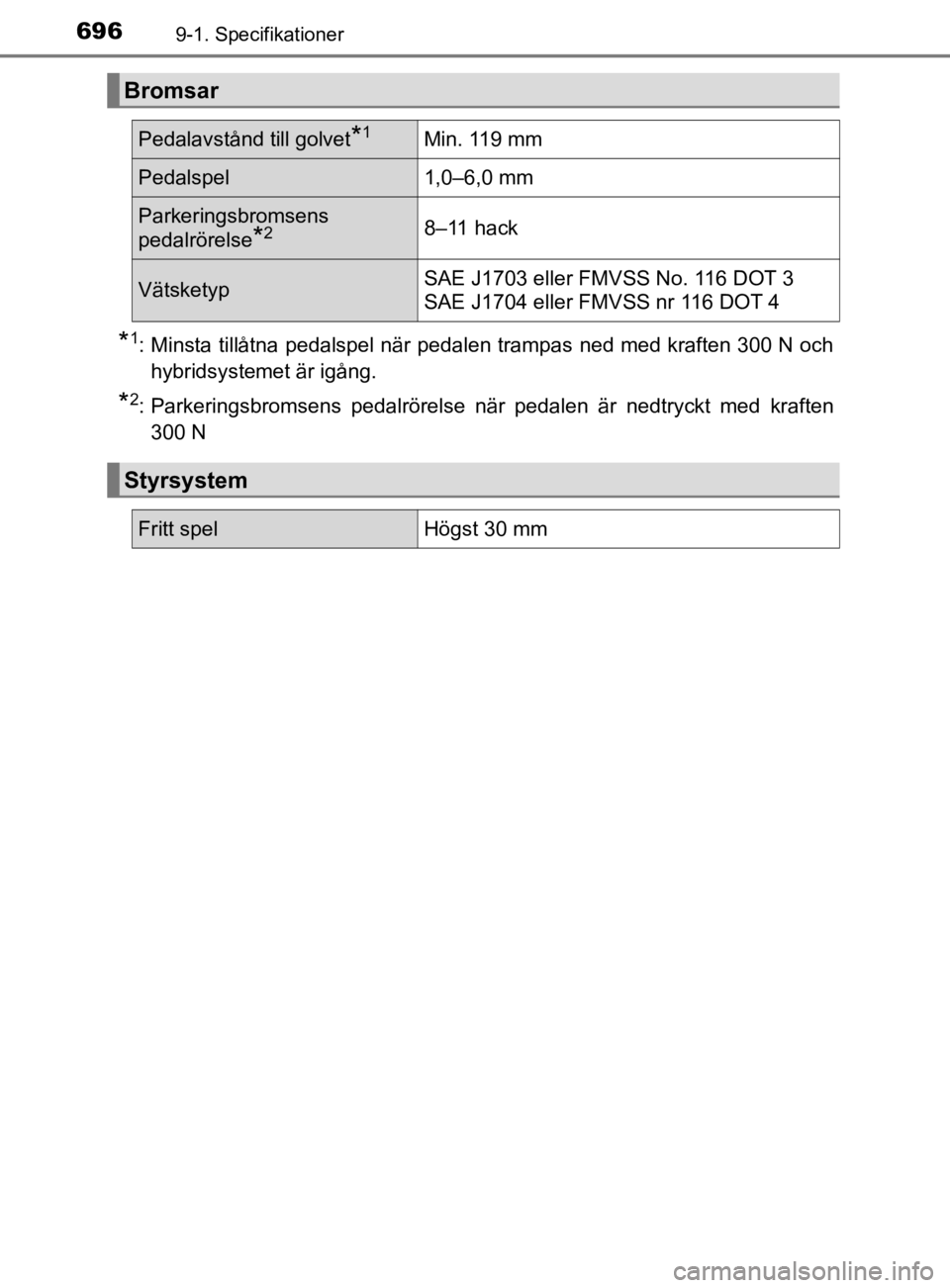

*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 300 N och
hybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften 300 N
Bromsar
Pedalavstånd till golvet*1Min. 119 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens
pedalrörelse
*28–11 hack
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM47D72SE_edit.book Page 69 6 Thursday, October 8, 2020 6:12 PM
Page 697 of 736

6979-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
Ty p A
Ty p B

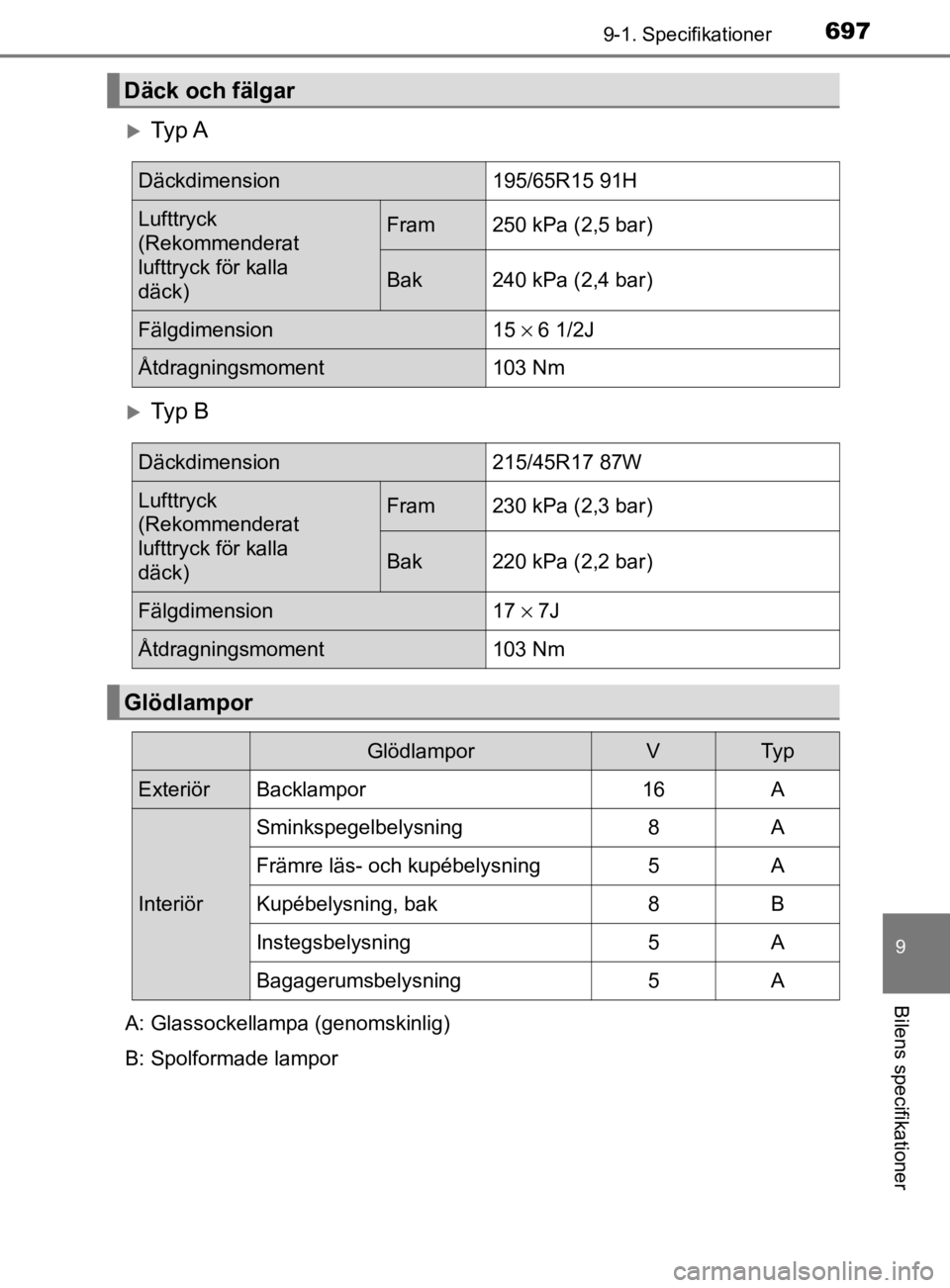

Däck och fälgar
Däckdimension195/65R15 91H
Lufttryck
(Rekommenderat
lufttryck för kalla
däck)Fram250 kPa (2,5 bar)
Bak240 kPa (2,4 bar)
Fälgdimension15 × 6 1/2J
Åtdragningsmoment103 Nm
Däckdimension215/45R17 87W
Lufttryck
(Rekommenderat
lufttryck för kalla
däck)Fram230 kPa (2,3 bar)
Bak220 kPa (2,2 bar)
Fälgdimension17 × 7J
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporVTy p
ExteriörBacklampor16A
Interiör
Sminkspegelbelysning8A
Främre läs- och kupébelysning5A
Kupébelysning, bak8B
Instegsbelysning5A
Bagagerumsbelysning5A
A: Glassockellampa (genomskinlig)
B: Spolformade lampor
OM47D72SE_edit.book Page 69 7 Thursday, October 8, 2020 6:12 PM
Page 698 of 736

6989-1. Specifikationer
OM47D72SE
Bränsleinformation
■ Användning av bensin med etanolinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning so m ska
användas har ett oktantal som följer ovanstående.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vi d acceleration
eller vid körning uppför branta backar. Det är inget att oroa s ig för.
Om du ser bränslebeteckningar av den här typen på bensinsta-
tionen ska du enbart använda bränsle med någon av följande
beteckningar:
Inom EU:
Din bil kan bara köras på blyfri bensin enligt europeisk standa rd
EN228.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt bör du endast använda
blyfri bensin med oktantal 95 eller högre.
OM47D72SE_edit.book Page 69 8 Thursday, October 8, 2020 6:12 PM
Page 699 of 736

6999-1. Specifikationer
OM47D72SE
9
Bilens specifikationer
OBSERVERA
■ Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kan motorn skadas.
● Bensin med metalliska tillsatser får inte användas, t.ex. mangan, järn eller
bly. Sådant kan skada motorn eller avgassystemet.
● Tillför inte bränsletillsatser med metalliska tillsatser som sa luförs på efter-
marknaden.
● Inom EU: Bioetanolbränsle som säljs under namn som t.ex. “E50” eller
“E85” samt bränslen som innehåller en stor mängd etanol ska int e använ-
das. Sådana bränslen skadar bilens bränslesystem. I tveksamma fall, råd-
fråga en auktoriserad Toyota-återförsäljare eller Toyota-verkst ad, eller
annan verkstad med motsvarande kvalifikationer.
● Utanför EU: Bioetanolbränsle som säljs under namn som t.ex. “E50” eller
“E85” samt bränslen som innehåller en stor mängd etanol ska int e använ-
das. Du kan använda bensin som är uppblandad med max 10 % etanol.
Om du använder bränsle som innehåller mer än 10 % etanol (E10) skadas
bilens bränslesystem. Du måste försäkra dig om att du tankar från en källa
där bränslespecifikation och kvalitet kan garanteras. I tveksam ma fall, råd-
fråga en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
● Använd inte bensin med metanolinblandning, t.ex. M15, M85, M100.
Användning av bensin med metanolinblandning kan orsaka skador på
motorn eller haveri.
■ Att observera beträffande bränsle
→ sid. 100
OM47D72SE_edit.book Page 69 9 Thursday, October 8, 2020 6:12 PM
Page 700 of 736

7009-2. Specialinställning
OM47D72SE
Funktioner som kan specialinställas
När du ska specialinställa funktioner i bilen ska du se till at t bilen är
parkerad på ett säkert ställe, i växelläge P, och att parkeringsbromsen
är ansatt.
■Innan du använder informationsdisplayen
Tryck på eller på ratten, välj .
Tryck på eller på ratten, välj (“Fordonsanpass-
ning”), och tryck sedan på .
Tryck på eller på ratten, välj önskad inställning och tryck
sedan på .
Tryck på eller på ratten, välj önskad inställning och tryck
sedan på .
Tryck på för att gå tillbaka till föregående skärm eller lämna
läget för specialinställning.
I din bil finns ett antal elektroniska funktioner som kan ställ as in
efter eget önskemål. Inställningarna av dessa funktioner kan än d-
ras med informationsdisplayen, navigationssystemet eller hos en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Vissa funktionsinställningar ändras samtidigt med specialinställning
av andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kva lifi-
kationer och utrustning.
Specialinställningar av bilens funktioner
1
2
3
4
