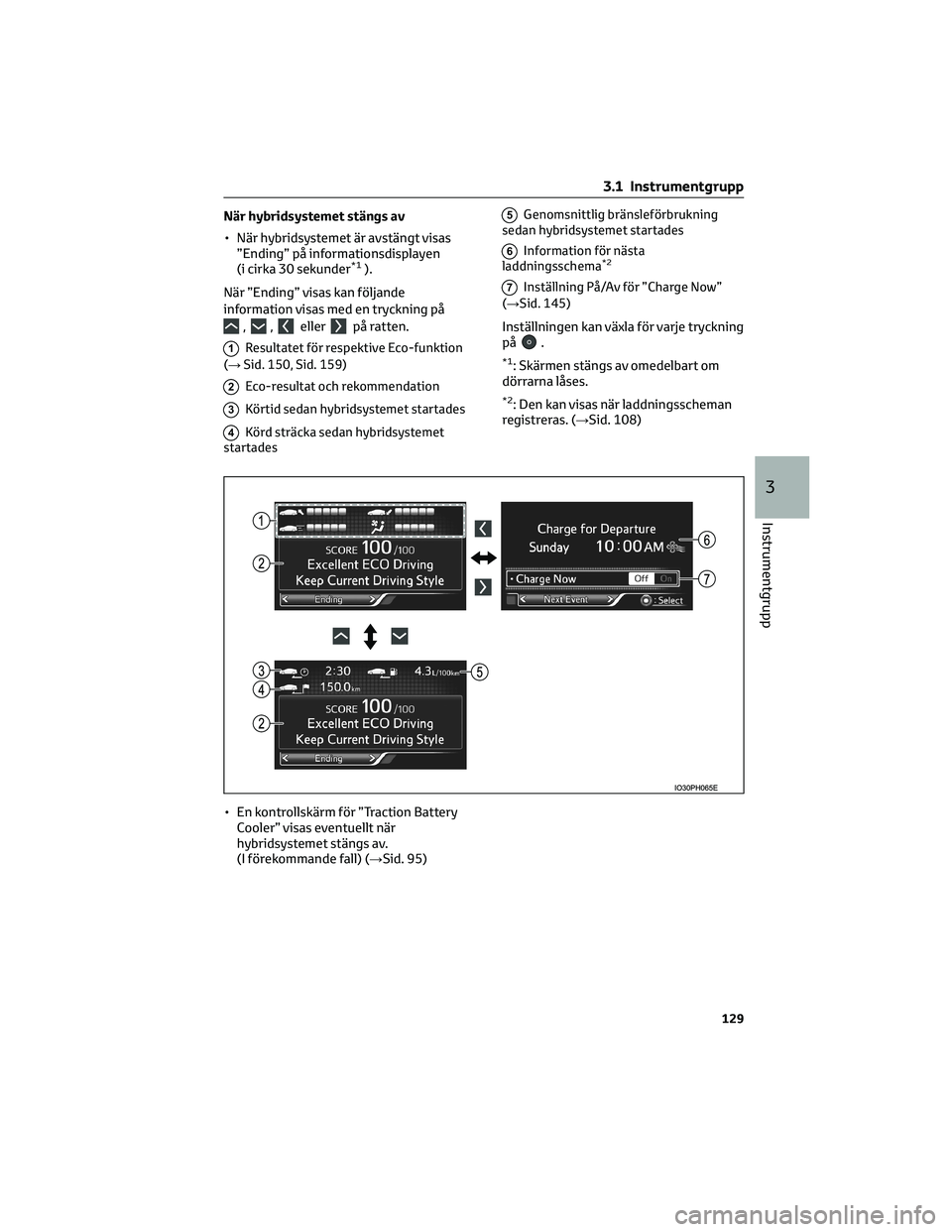

När hybridsystemet stängs av
• När hybridsystemet är avstängt visas
”Ending” på informationsdisplayen
(i cirka 30 sekunder
*1).
När ”Ending” visas kan följande
information visas med en tryckning på
,,ellerpå ratten.
1Resultatet för respektive Eco-funktion
(→Sid. 150, Sid. 159)
2Eco-resultat och rekommendation
3Körtid sedan hybridsystemet startades
4Körd sträcka sedan hybridsystemet
startades
5Genomsnittlig bränsleförbrukning
sedan hybridsystemet startades
6Information för nästa
laddningsschema*2
7Inställning På/Av för ”Charge Now”
(→Sid. 145)
Inställningen kan växla för varje tryckning
på.
*1: Skärmen stängs av omedelbart om
dörrarna låses.
*2: Den kan visas när laddningsscheman
registreras. (→Sid. 108)
• En kontrollskärm för ”Traction Battery
Cooler” visas eventuellt när
hybridsystemet stängs av.
(I förekommande fall) (→Sid. 95)
3.1 Instrumentgrupp
129
3
Instrumentgrupp

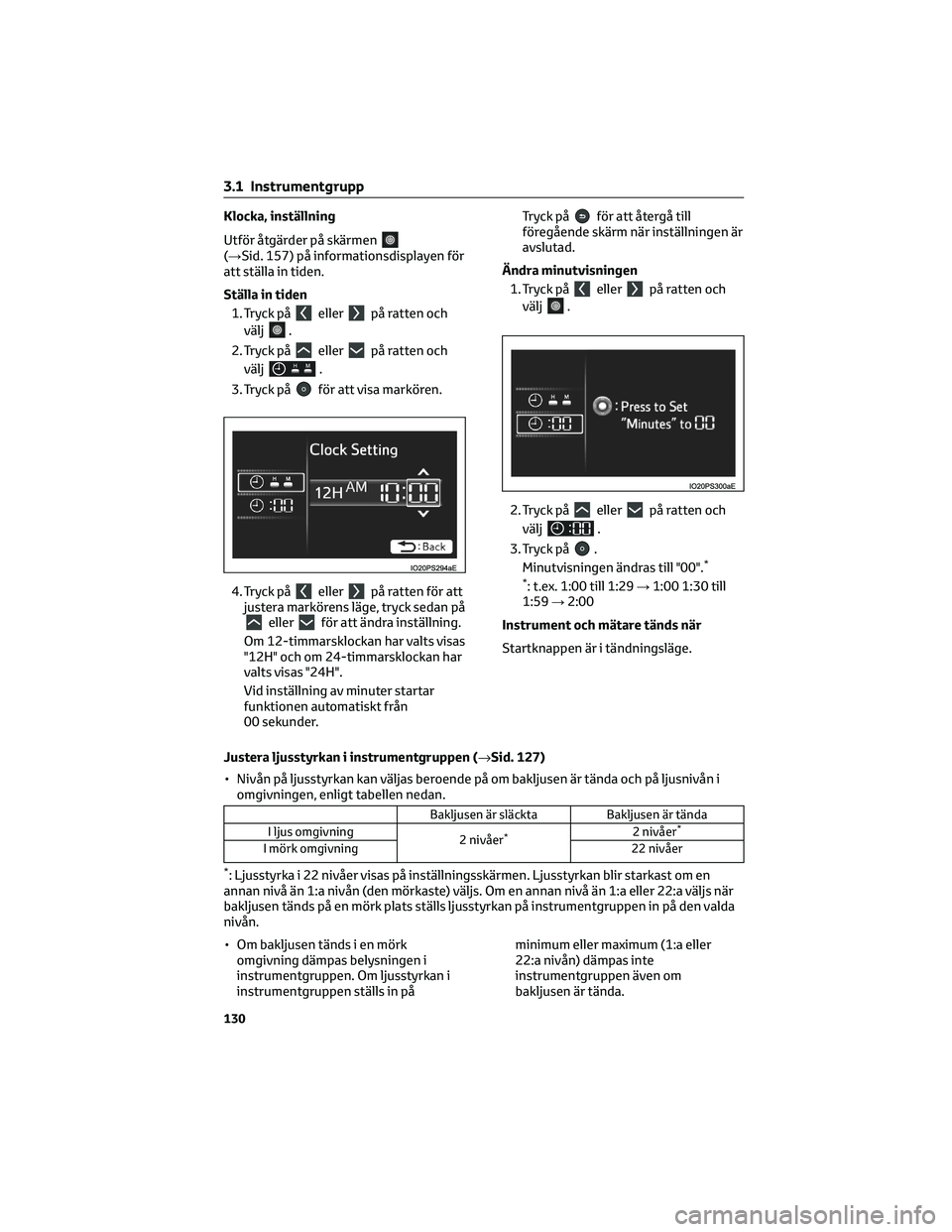

Klocka, inställning
Utför åtgärder på skärmen
(→Sid. 157) på informationsdisplayen för
att ställa in tiden.
Ställa in tiden
1. Tryck på
ellerpå ratten och
välj
.
2. Tryck på
ellerpå ratten och
välj
.
3. Tryck på
för att visa markören.
4. Tryck på
ellerpå ratten för att
justera markörens läge, tryck sedan på
ellerför att ändra inställning.
Om 12-timmarsklockan har valts visas
"12H" och om 24-timmarsklockan har
valts visas "24H".
Vid inställning av minuter startar
funktionen automatiskt från
00 sekunder.Tryck på
för att återgå till
föregående skärm när inställningen är
avslutad.
Ändra minutvisningen
1. Tryck på
ellerpå ratten och
välj
.
2. Tryck på
ellerpå ratten och
välj
.
3. Tryck på
.
Minutvisningen ändras till "00".*
*
: t.ex. 1:00 till 1:29→1:00 1:30 till
1:59→2:00
Instrument och mätare tänds när
Startknappen är i tändningsläge.
Justera ljusstyrkan i instrumentgruppen (→Sid. 127)
• Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tända och på ljusnivån i
omgivningen, enligt tabellen nedan.
Bakljusen är släckta Bakljusen är tända
I ljus omgivning
2 nivåer
*2 nivåer*
I mörk omgivning 22 nivåer
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen. Ljusstyrkan blir starkast om en
annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan nivå än 1:a eller 22:a väljs när
bakljusen tänds på en mörk plats ställs ljusstyrkan på instrumentgruppen in på den valda
nivån.
• Om bakljusen tänds i en mörk
omgivning dämpas belysningen i
instrumentgruppen. Om ljusstyrkan i
instrumentgruppen ställs in påminimum eller maximum (1:a eller
22:a nivån) dämpas inte
instrumentgruppen även om
bakljusen är tända.
3.1 Instrumentgrupp
130

Vid urkoppling eller inkoppling av
12-voltsbatteriet
Inställningarna för klockan nollställs.
Inställning av kalender
Om inställning av kalendern avbryts på
grund av att 12-voltsbatteriet byts ut
eller om det laddas ur, eller liknande, när
startknappen trycks till tändningsläge
efter underhåll visas kontrollskärmen
för kalenderinställning automatiskt på
informationsskärmen.
•
Om inget datum är inställt kan
uppgifter om el- och
bränsleförbrukning inte lagras på rätt
sätt. Inte heller kan laddningsschemat
fungera tillfredsställande. Avslut alltid
kalenderinställningen när
kontrollskärmen för kalenderinställning
visas. (→
Sid. 161)
• Kontrollskärmen visas varje gång
startknappen trycks till tändningsläge
tills kalenderinställningen är avslutad.
• När kalenderinställningarna är gjorda
kan de ändras bland inställningarna i
”Meter customize”. (→Sid. 163)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
vid användning av skärmen.Popup-display
Vissa funktioner, t.ex. körlägesväljaren
och luftkonditioneringen är
funktionslänkade och visar
popup-meddelanden på
informationsdisplayen. Om
popup-meddelandena för dessa
funktioner inte önskas kan de stängas av
i ”Meter Customize”. (→Sid. 163)
VARNING!
Undvika en olycka
Placera inget föremål och fäst inga
dekaler framför instrumentgruppen.
Föremålet kan dölja displayen, eller det
kan reflektera från displayen och
möjligtvis orsaka en olycka.
Säkerhetsåtgärder under körning
Av säkerhetsskäl ska du undvika att
använda rattmonterade kontroller
under körning så mycket det går,
titta inte heller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda de
rattmonterade kontrollerna. I annat fall
kan ratten stötas till vilket kan leda till en
plötslig olycka.
OBSERVERA
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om utetemperaturen är extremt låg
kan informationsdisplayen reagera
långsamt, och växling av displayer kan
ta längre tid.
3.1 Instrumentgrupp
131
3
Instrumentgrupp

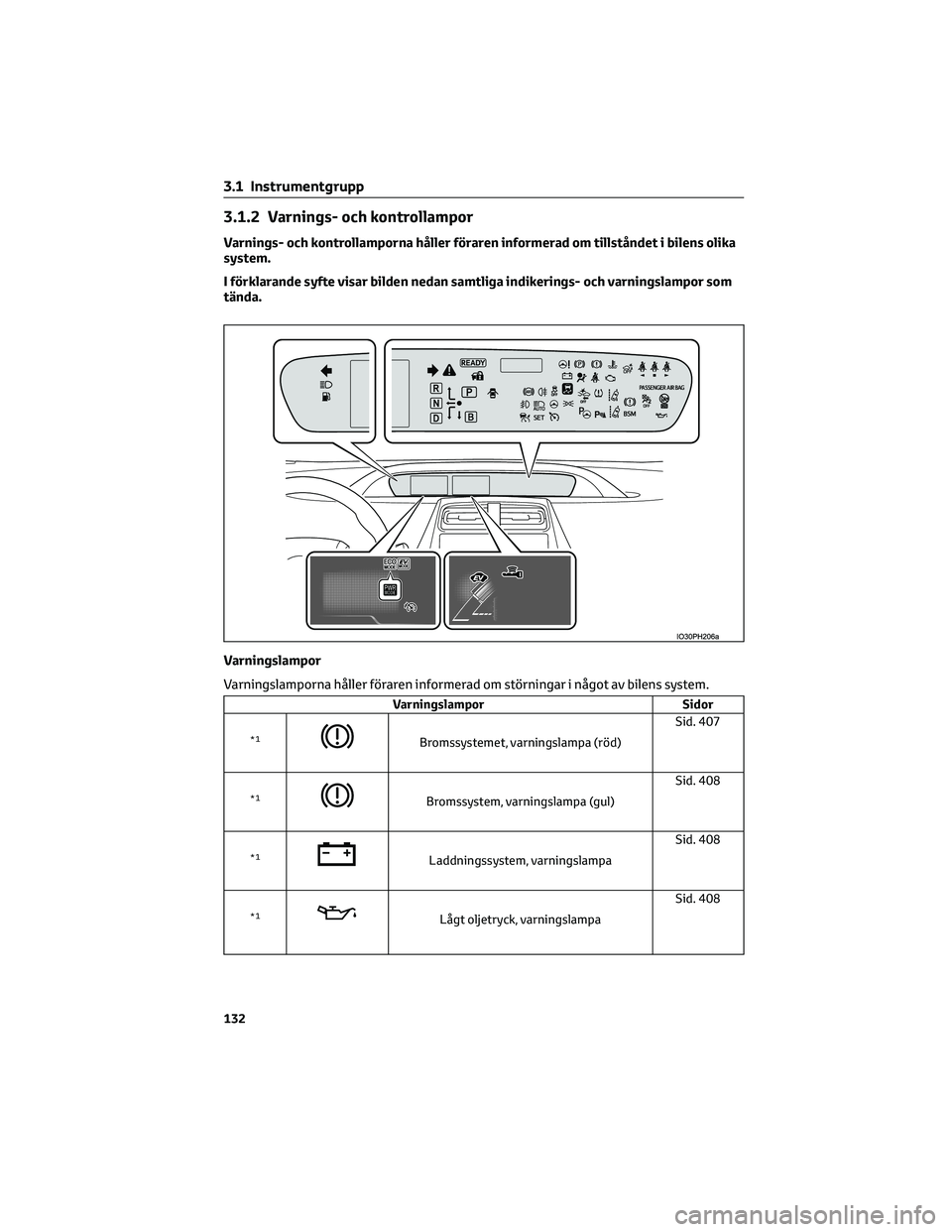

3.1.2 Varnings- och kontrollampor
Varnings- och kontrollamporna håller föraren informerad om tillståndet i bilens olika
system.
I förklarande syfte visar bilden nedan samtliga indikerings- och varningslampor som
tända.
Varningslampor
Varningslamporna håller föraren informerad om störningar i något av bilens system.
Varningslampor Sidor
*1Bromssystemet, varningslampa (röd)Sid. 407
*1Bromssystem, varningslampa (gul)Sid. 408
*1Laddningssystem, varningslampaSid. 408
*1Lågt oljetryck, varningslampaSid. 408
3.1 Instrumentgrupp
132

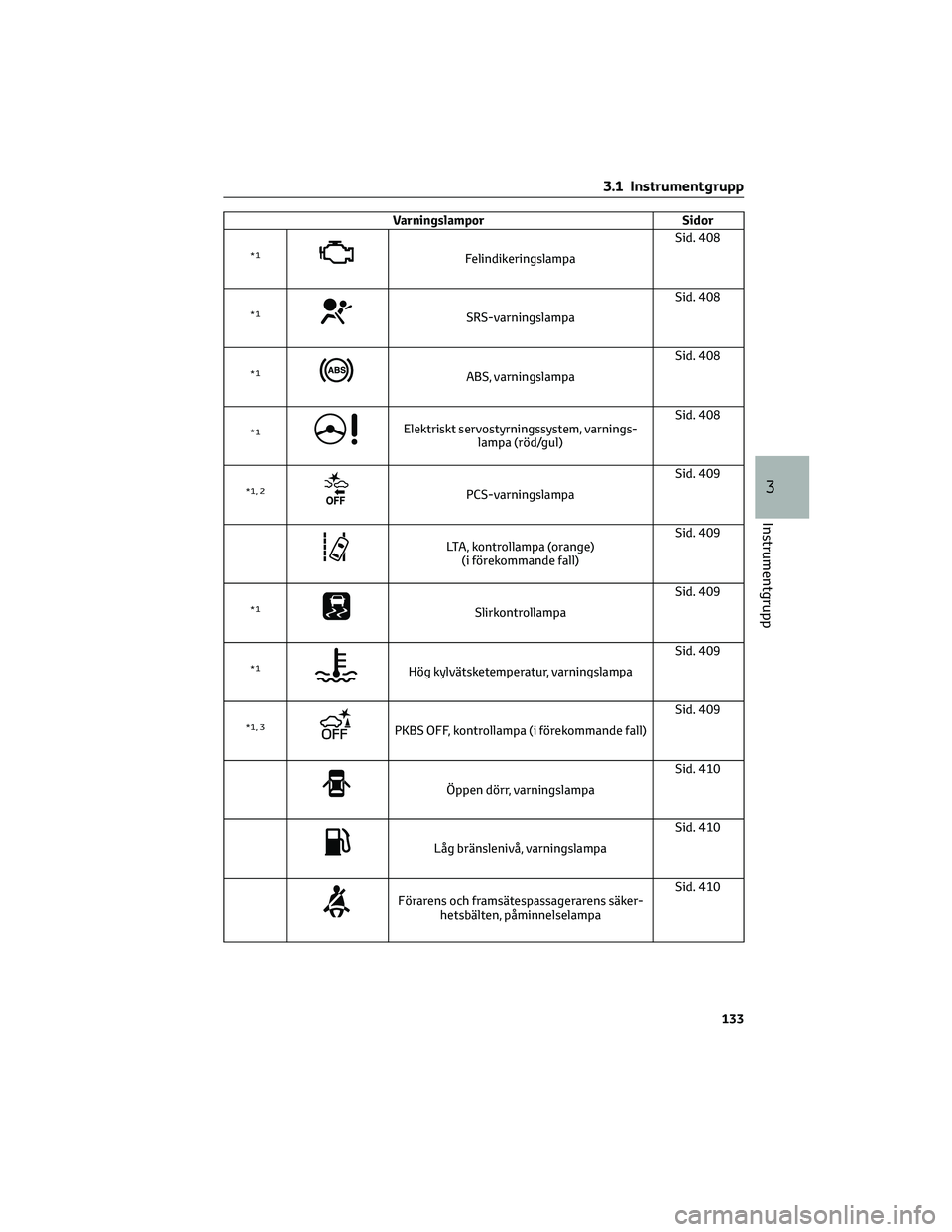

Varningslampor Sidor
*1FelindikeringslampaSid. 408
*1SRS-varningslampaSid. 408
*1ABS, varningslampaSid. 408
*1Elektriskt servostyrningssystem, varnings-
lampa (röd/gul)Sid. 408
*1, 2PCS-varningslampaSid. 409
LTA, kontrollampa (orange)
(i förekommande fall)Sid. 409
*1SlirkontrollampaSid. 409
*1Hög kylvätsketemperatur, varningslampaSid. 409
*1, 3PKBS OFF, kontrollampa (i förekommande fall)Sid. 409
Öppen dörr, varningslampaSid. 410
Låg bränslenivå, varningslampaSid. 410
Förarens och framsätespassagerarens säker-
hetsbälten, påminnelselampaSid. 410
3.1 Instrumentgrupp
133
3
Instrumentgrupp

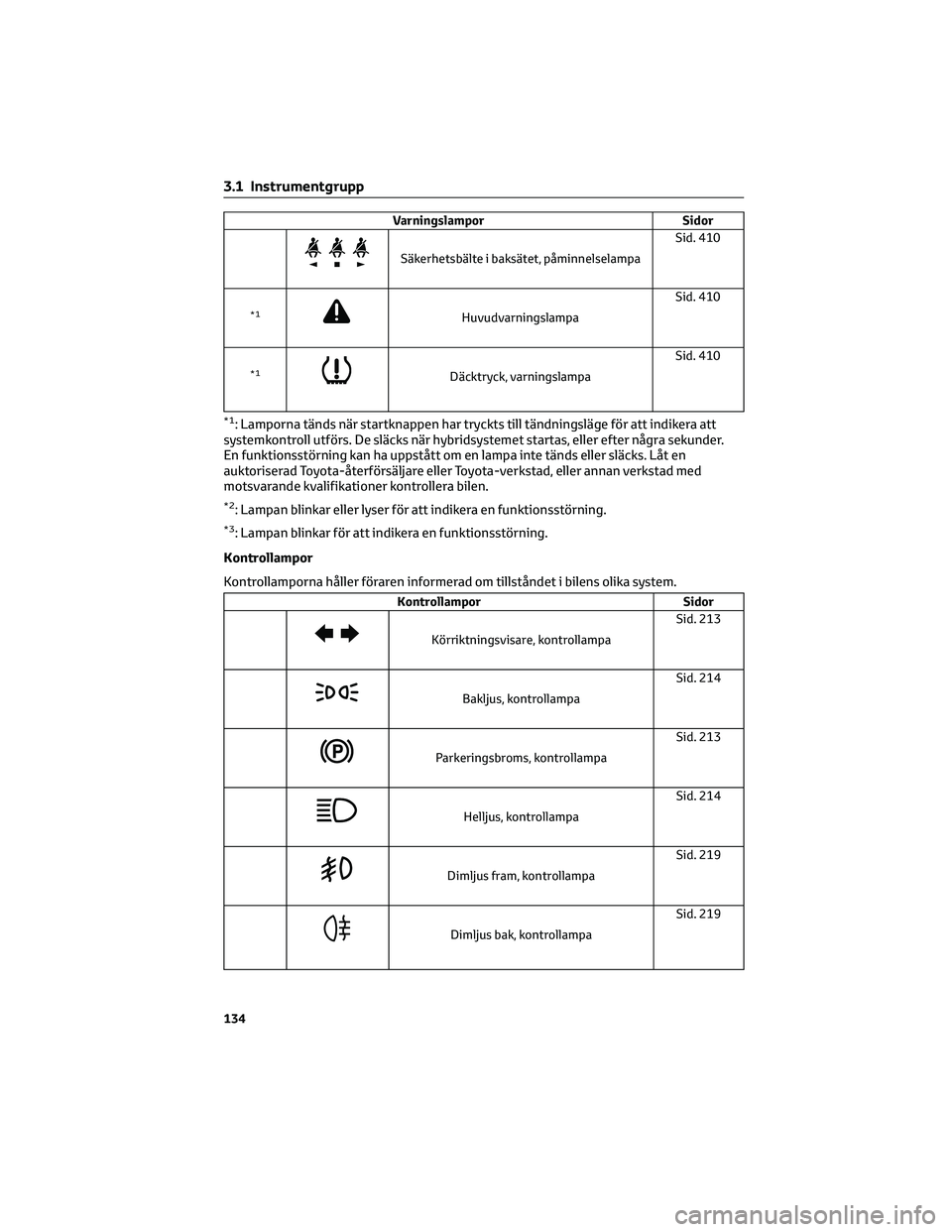

Varningslampor Sidor
Säkerhetsbälte i baksätet, påminnelselampaSid. 410
*1HuvudvarningslampaSid. 410
*1Däcktryck, varningslampaSid. 410
*1: Lamporna tänds när startknappen har tryckts till tändningsläge för att indikera att
systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder.
En funktionsstörning kan ha uppstått om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar eller lyser för att indikera en funktionsstörning.
*3: Lampan blinkar för att indikera en funktionsstörning.
Kontrollampor
Kontrollamporna håller föraren informerad om tillståndet i bilens olika system.
Kontrollampor Sidor
Körriktningsvisare, kontrollampaSid. 213
Bakljus, kontrollampaSid. 214
Parkeringsbroms, kontrollampaSid. 213
Helljus, kontrollampaSid. 214
Dimljus fram, kontrollampaSid. 219
Dimljus bak, kontrollampaSid. 219
3.1 Instrumentgrupp
134

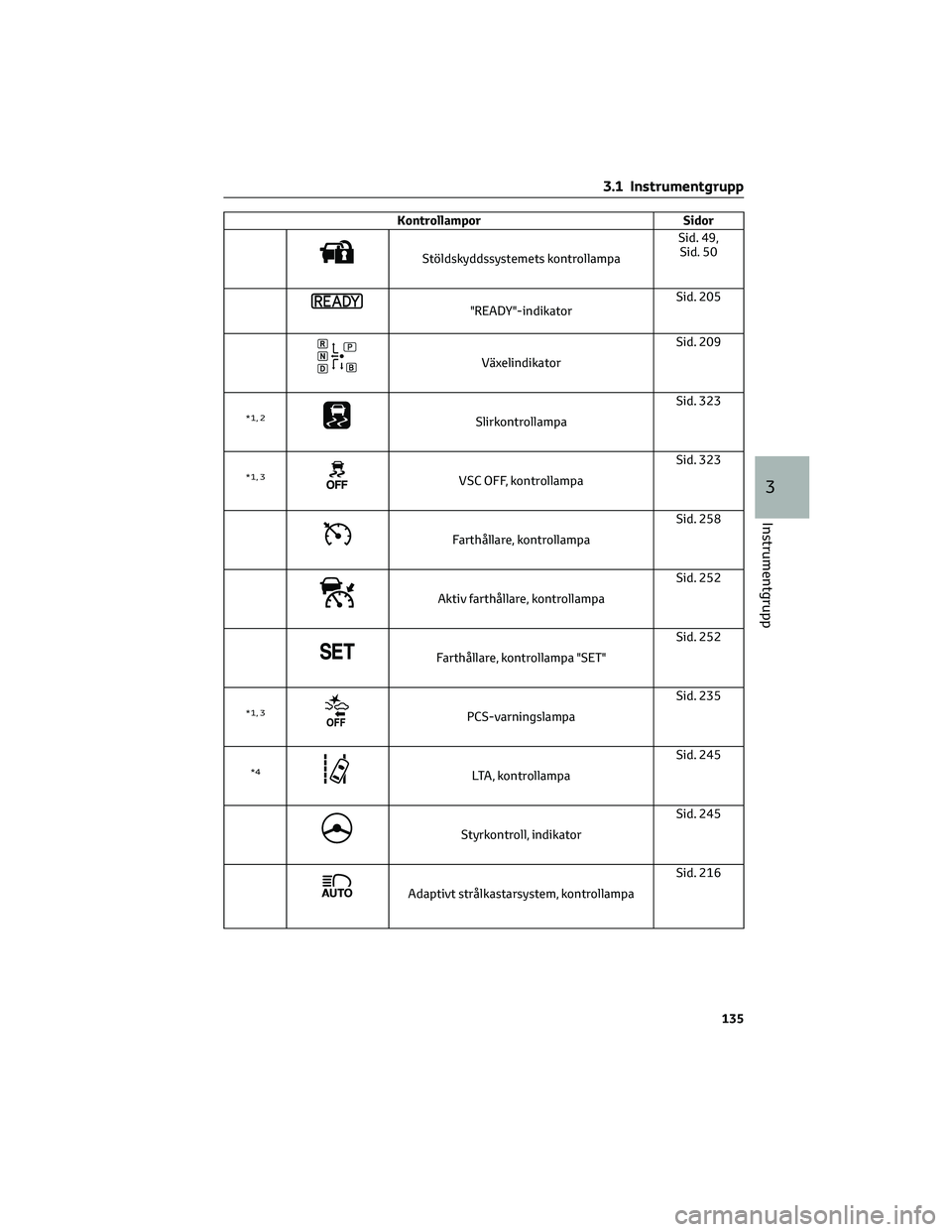

Kontrollampor Sidor
Stöldskyddssystemets kontrollampaSid. 49,
Sid. 50
"READY"-indikatorSid. 205
VäxelindikatorSid. 209
*1, 2SlirkontrollampaSid. 323
*1, 3VSC OFF, kontrollampaSid. 323
Farthållare, kontrollampaSid. 258
Aktiv farthållare, kontrollampaSid. 252
Farthållare, kontrollampa "SET"Sid. 252
*1, 3PCS-varningslampaSid. 235
*4LTA, kontrollampaSid. 245
Styrkontroll, indikatorSid. 245
Adaptivt strålkastarsystem, kontrollampaSid. 216
3.1 Instrumentgrupp
135
3
Instrumentgrupp

Kontrollampor Sidor
"BSM", kontrollampa (i förekommande fall)Sid. 265
Toyota parkeringssensor, kontrollampa
(i förekommande fall)Sid. 284
*1, 3PKBS OFF, kontrollampa (i förekommande fall)Sid. 294
*1S-IPA, kontrollampa (i förekommande fall)Sid. 302
*1"PASSENGER AIR BAG", kontrollampaSid. 35
*1: Lamporna tänds när startknappen har tryckts till tändningsläge för att indikera att
systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder.
En funktionsstörning kan ha uppstått om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är aktivt.
*3: Lampan tänds när systemet stängs av.
*4: Beroende på rådande driftsförhållanden kan färgen och huruvida lampan
tänds/blinkar ändras.
Kontrollampor och symboler som visas på displayen
Huvuddisplay och informationsdisplay
Kontrollampor Sidor
*1Körläge EV, kontrollampaSid. 58
*1Körläge EV City, indikatorSid. 59
*1Hybridbatteriets laddningsläge, indikatorSid. 59
3.1 Instrumentgrupp
136

Kontrollampor Sidor
*2"ECO MODE", kontrollampaSid. 262
*2"PWR MODE", indikeringslampaSid. 262
Kontrollampa för hastighetsbegränsareSid. 263
EV-kontrollampaSid. 149
*1: Den visade indikatorn ändras enligt det aktuella driftsläget för laddhybridsystemet.
*2: Den visade indikeringslampan ändras enligt det aktuella körläget.
Informationsdisplay (visade symboler
*)
Symboler som visas Sidor
Elektroniskt lås- och startsystemSid. 205
Felaktig användning av pedalSid. 411
LTA (Linjeavkännare)Sid. 247Sid. 247
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som nämns här
utgör enbart exempel. Andra symboler kan visas beroende på innehållet på
informationsdisplayen.
3.1 Instrumentgrupp
137
3
Instrumentgrupp

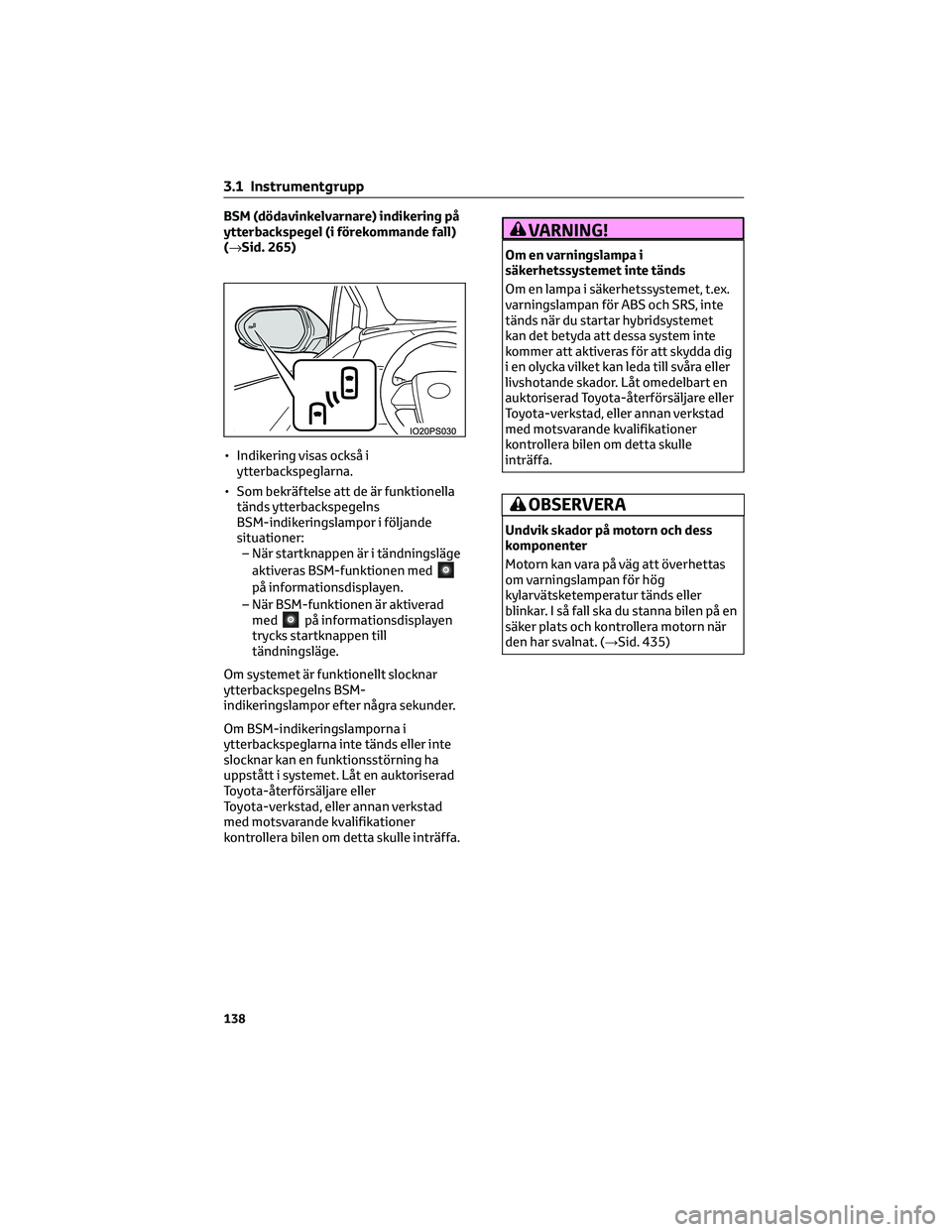

BSM (dödavinkelvarnare) indikering på
ytterbackspegel (i förekommande fall)
(→Sid. 265)
• Indikering visas också i
ytterbackspeglarna.
• Som bekräftelse att de är funktionella
tänds ytterbackspegelns
BSM-indikeringslampor i följande
situationer:
– När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
– När BSM-funktionen är aktiverad
med
på informationsdisplayen
trycks startknappen till
tändningsläge.
Om systemet är funktionellt slocknar
ytterbackspegelns BSM-
indikeringslampor efter några sekunder.
Om BSM-indikeringslamporna i
ytterbackspeglarna inte tänds eller inte
slocknar kan en funktionsstörning ha
uppstått i systemet. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle inträffa.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
OBSERVERA
Undvik skador på motorn och dess
komponenter
Motorn kan vara på väg att överhettas
om varningslampan för hög
kylarvätsketemperatur tänds eller
blinkar. I så fall ska du stanna bilen på en
säker plats och kontrollera motorn när
den har svalnat. (→Sid. 435)
3.1 Instrumentgrupp
138
