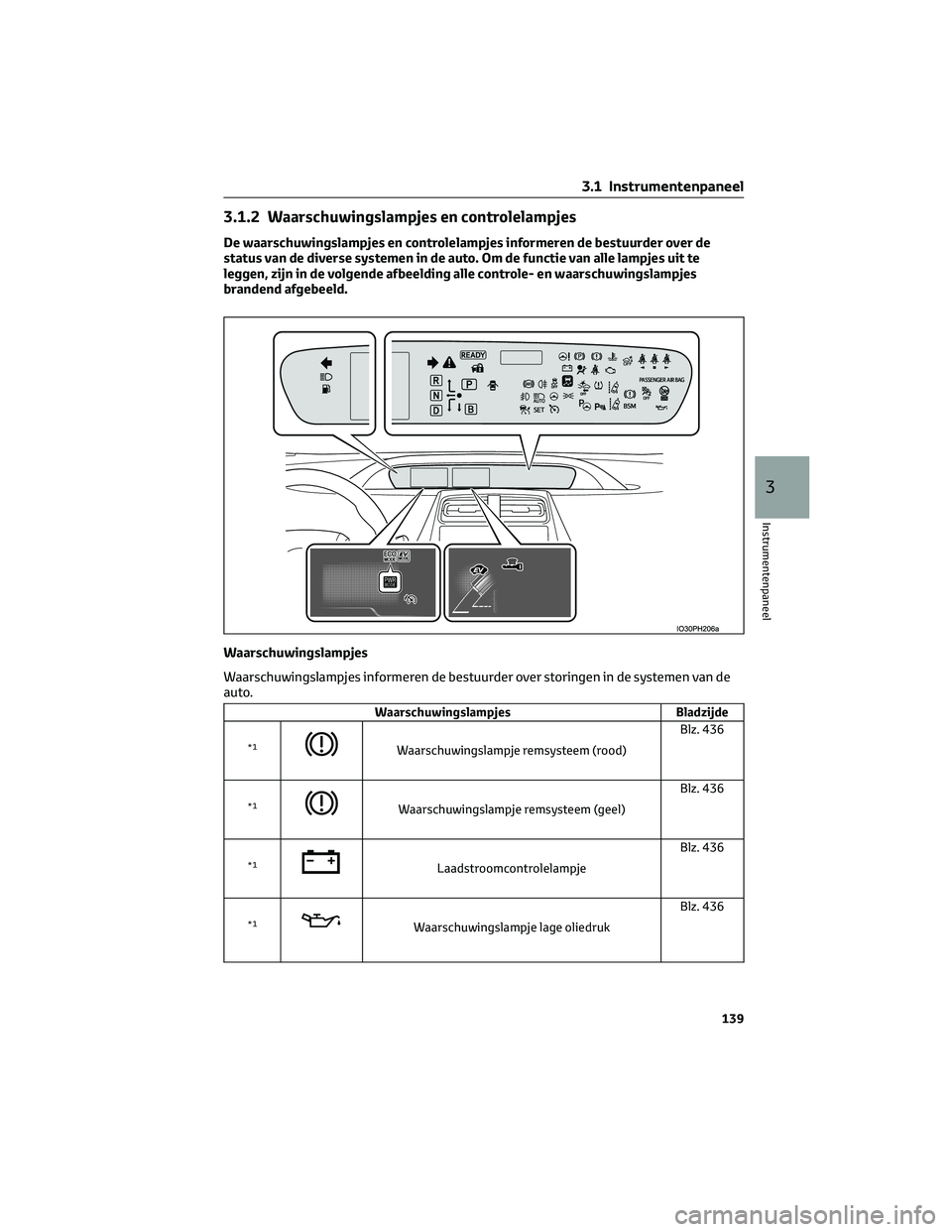

3.1.2 Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes informeren de bestuurder over de
status van de diverse systemen in de auto. Om de functie van alle lampjes uit te
leggen, zijn in de volgende afbeelding alle controle- en waarschuwingslampjes
brandend afgebeeld.
Waarschuwingslampjes
Waarschuwingslampjes informeren de bestuurder over storingen in de systemen van de
auto.
Waarschuwingslampjes Bladzijde
*1Waarschuwingslampje remsysteem (rood)Blz. 436
*1Waarschuwingslampje remsysteem (geel)Blz. 436
*1LaadstroomcontrolelampjeBlz. 436
*1Waarschuwingslampje lage oliedrukBlz. 436
3.1 Instrumentenpaneel
139
3
Instrumentenpaneel

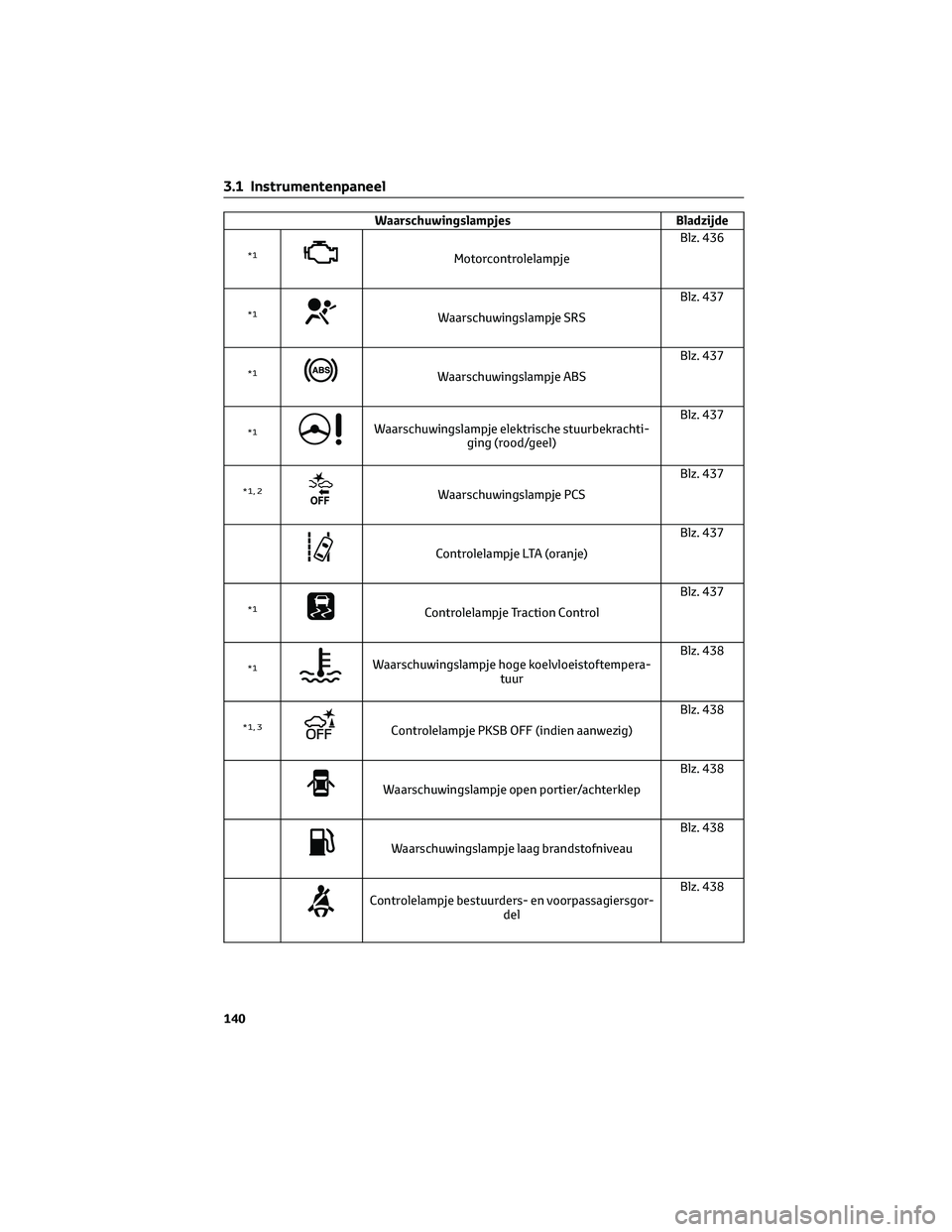

Waarschuwingslampjes Bladzijde
*1MotorcontrolelampjeBlz. 436
*1Waarschuwingslampje SRSBlz. 437
*1Waarschuwingslampje ABSBlz. 437
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (rood/geel)Blz. 437
*1, 2Waarschuwingslampje PCSBlz. 437
Controlelampje LTA (oranje)Blz. 437
*1Controlelampje Traction ControlBlz. 437
*1Waarschuwingslampje hoge koelvloeistoftempera-
tuurBlz. 438
*1, 3Controlelampje PKSB OFF (indien aanwezig)Blz. 438
Waarschuwingslampje open portier/achterklepBlz. 438
Waarschuwingslampje laag brandstofniveauBlz. 438
Controlelampje bestuurders- en voorpassagiersgor-
delBlz. 438
3.1 Instrumentenpaneel
140

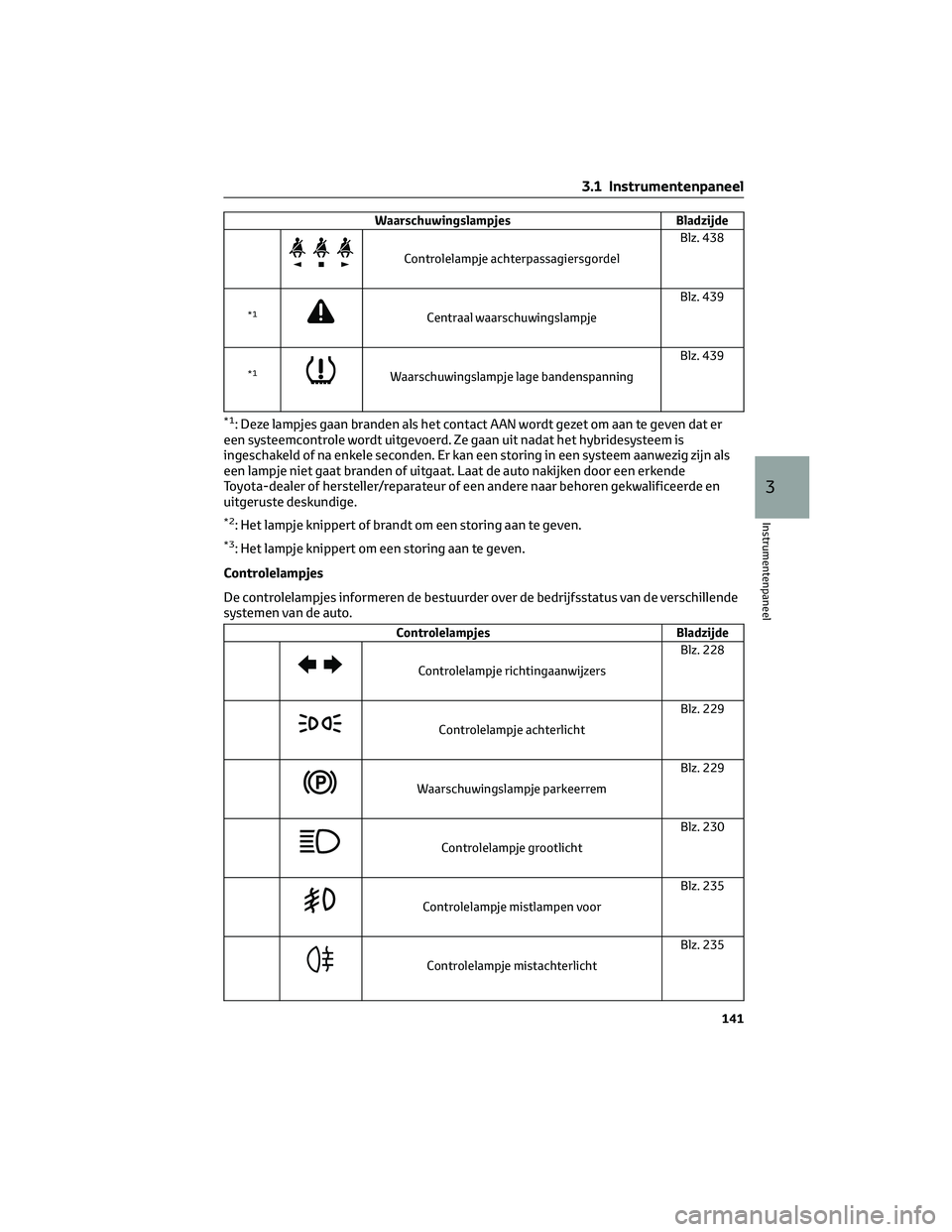

Waarschuwingslampjes Bladzijde
Controlelampje achterpassagiersgordelBlz. 438
*1Centraal waarschuwingslampjeBlz. 439
*1Waarschuwingslampje lage bandenspanningBlz. 439
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Het lampje knippert of brandt om een storing aan te geven.
*3: Het lampje knippert om een storing aan te geven.
Controlelampjes
De controlelampjes informeren de bestuurder over de bedrijfsstatus van de verschillende
systemen van de auto.
Controlelampjes Bladzijde
Controlelampje richtingaanwijzersBlz. 228
Controlelampje achterlichtBlz. 229
Waarschuwingslampje parkeerremBlz. 229
Controlelampje grootlichtBlz. 230
Controlelampje mistlampen voorBlz. 235
Controlelampje mistachterlichtBlz. 235
3.1 Instrumentenpaneel
141
3
Instrumentenpaneel

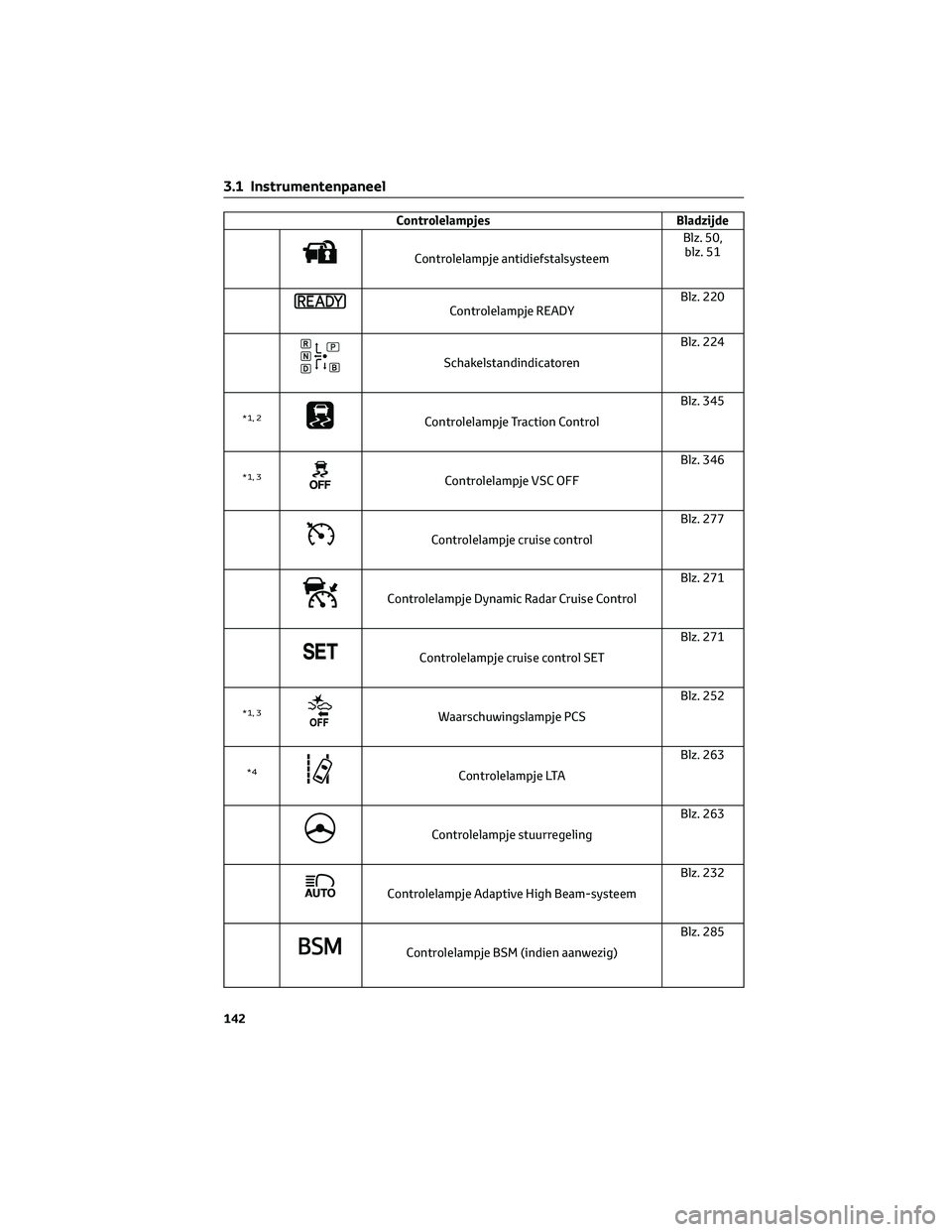

Controlelampjes Bladzijde
Controlelampje antidiefstalsysteemBlz. 50,
blz. 51
Controlelampje READYBlz. 220
SchakelstandindicatorenBlz. 224
*1, 2Controlelampje Traction ControlBlz. 345
*1, 3Controlelampje VSC OFFBlz. 346
Controlelampje cruise controlBlz. 277
Controlelampje Dynamic Radar Cruise ControlBlz. 271
Controlelampje cruise control SETBlz. 271
*1, 3Waarschuwingslampje PCSBlz. 252
*4Controlelampje LTABlz. 263
Controlelampje stuurregelingBlz. 263
Controlelampje Adaptive High Beam-systeemBlz. 232
Controlelampje BSM (indien aanwezig)Blz. 285
3.1 Instrumentenpaneel
142

Controlelampjes Bladzijde
Controlelampje Toyota Parking Assist-sensor (indien
aanwezig)Blz. 305
*1, 3Controlelampje PKSB OFF (indien aanwezig)Blz. 314
*1Controlelampje S-IPA (indien aanwezig)Blz. 323
*1Controlelampje PASSENGER AIR BAGBlz. 35
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze gaan uit nadat het hybridesysteem is
ingeschakeld of na enkele seconden. Er kan een storing in een systeem aanwezig zijn als
een lampje niet gaat branden of uitgaat. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Afhankelijk van de bedrijfsconditie wijzigen de kleur en de manier waarop het
controlelampje brandt/knippert.
Op het scherm weergegeven controlelampjes en symbolen
Hoofddisplay en multi-informatiedisplay
Controlelampjes Bladzijde
*1Controlelampje EV MODEBlz. 58
*1Controlelampje EV City-modusBlz. 59
*1Controlelampje laadmodus batterijpakketBlz. 59
*2Controlelampje ECO MODEBlz. 282
3.1 Instrumentenpaneel
143
3
Instrumentenpaneel

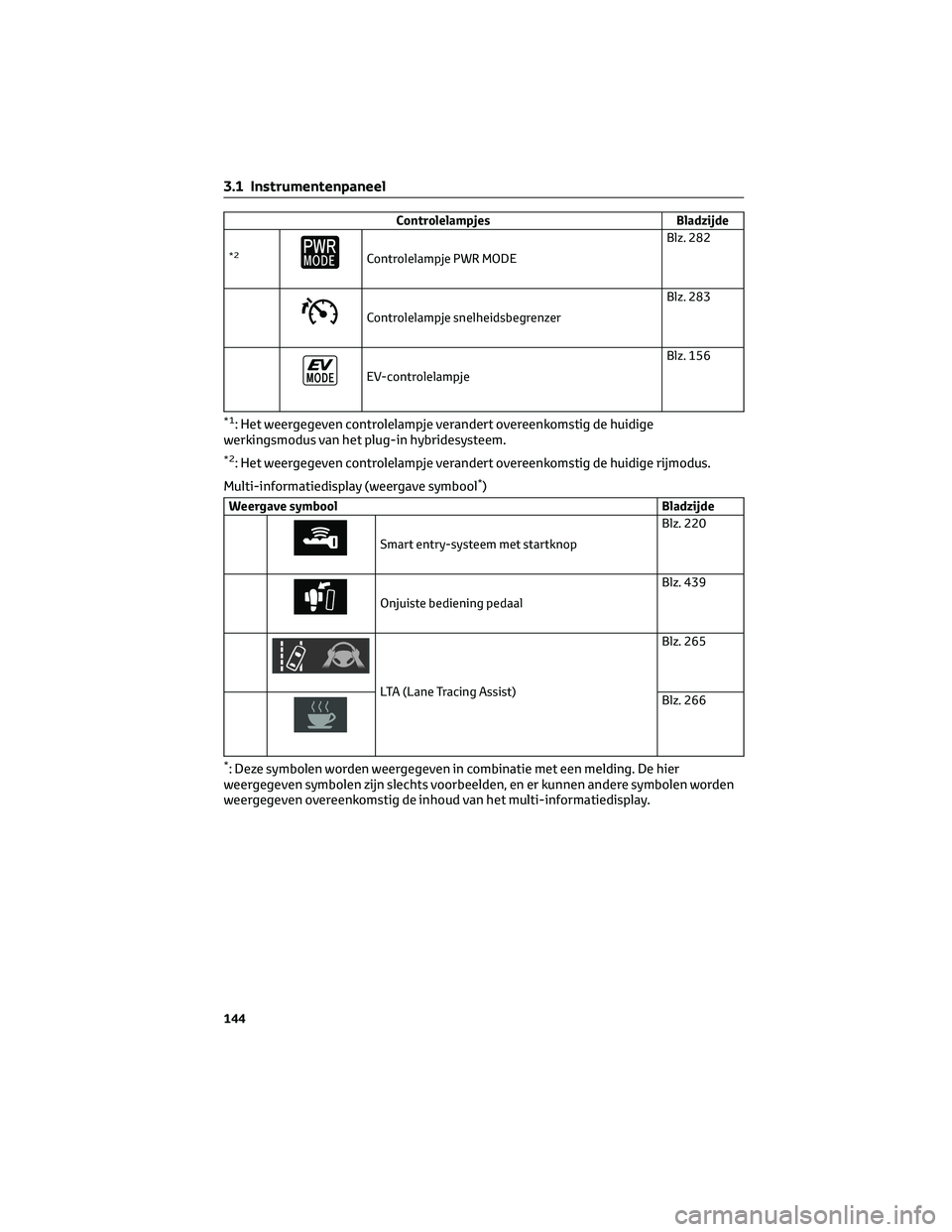

Controlelampjes Bladzijde
*2Controlelampje PWR MODEBlz. 282
Controlelampje snelheidsbegrenzerBlz. 283
EV-controlelampjeBlz. 156
*1: Het weergegeven controlelampje verandert overeenkomstig de huidige
werkingsmodus van het plug-in hybridesysteem.
*2: Het weergegeven controlelampje verandert overeenkomstig de huidige rijmodus.
Multi-informatiedisplay (weergave symbool
*)
Weergave symbool Bladzijde
Smart entry-systeem met startknopBlz. 220
Onjuiste bediening pedaalBlz. 439
LTA (Lane Tracing Assist)Blz. 265Blz. 266
*: Deze symbolen worden weergegeven in combinatie met een melding. De hier
weergegeven symbolen zijn slechts voorbeelden, en er kunnen andere symbolen worden
weergegeven overeenkomstig de inhoud van het multi-informatiedisplay.
3.1 Instrumentenpaneel
144

BSM-indicatoren (Blind Spot Monitor)
in de buitenspiegels (indien aanwezig)
(→blz. 285)
• Er worden ook indicatoren
weergegeven in de buitenspiegels.
• Om aan te geven dat het systeem
werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende
situaties branden:
– Wanneer het contact AAN staat,
wordt de BSM-functie geactiveerd
via het scherm
van het
multi-informatiedisplay.
– Wanneer de BSM-functie is
geactiveerd via het scherm
van
het multi-informatiedisplay, wordt
het contact AAN gezet.
Wanneer het systeem correct werkt,
gaan de BSM-indicatoren in de
buitenspiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de
buitenspiegels niet gaan branden of niet
uitgaan, kan er een storing in het
systeem aanwezig zijn. Laat, als dit
gebeurt, de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
WAARSCHUWING!
Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een
veiligheidssysteem zoals het
waarschuwingslampje ABS of SRS niet
gaat branden als u het hybridesysteem
start, kan dat betekenen dat deze
systemen niet beschikbaar zijn om u te
beschermen bij een ongeval, waardoor
dodelijk of ernstig letsel zou kunnen
ontstaan. Laat, als dit gebeurt, de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
OPMERKING
Voorkomen van schade aan de motor
en onderdelen ervan
De motor kan oververhit raken als het
waarschuwingslampje voor een hoge
koelvloeistoftemperatuur gaat branden
of knipperen. Breng in dat geval de auto
zo snel mogelijk op een veilige plaats tot
stilstand en controleer de motor nadat
deze volledig is afgekoeld. (→Blz. 466)
3.1 Instrumentenpaneel
145
3
Instrumentenpaneel

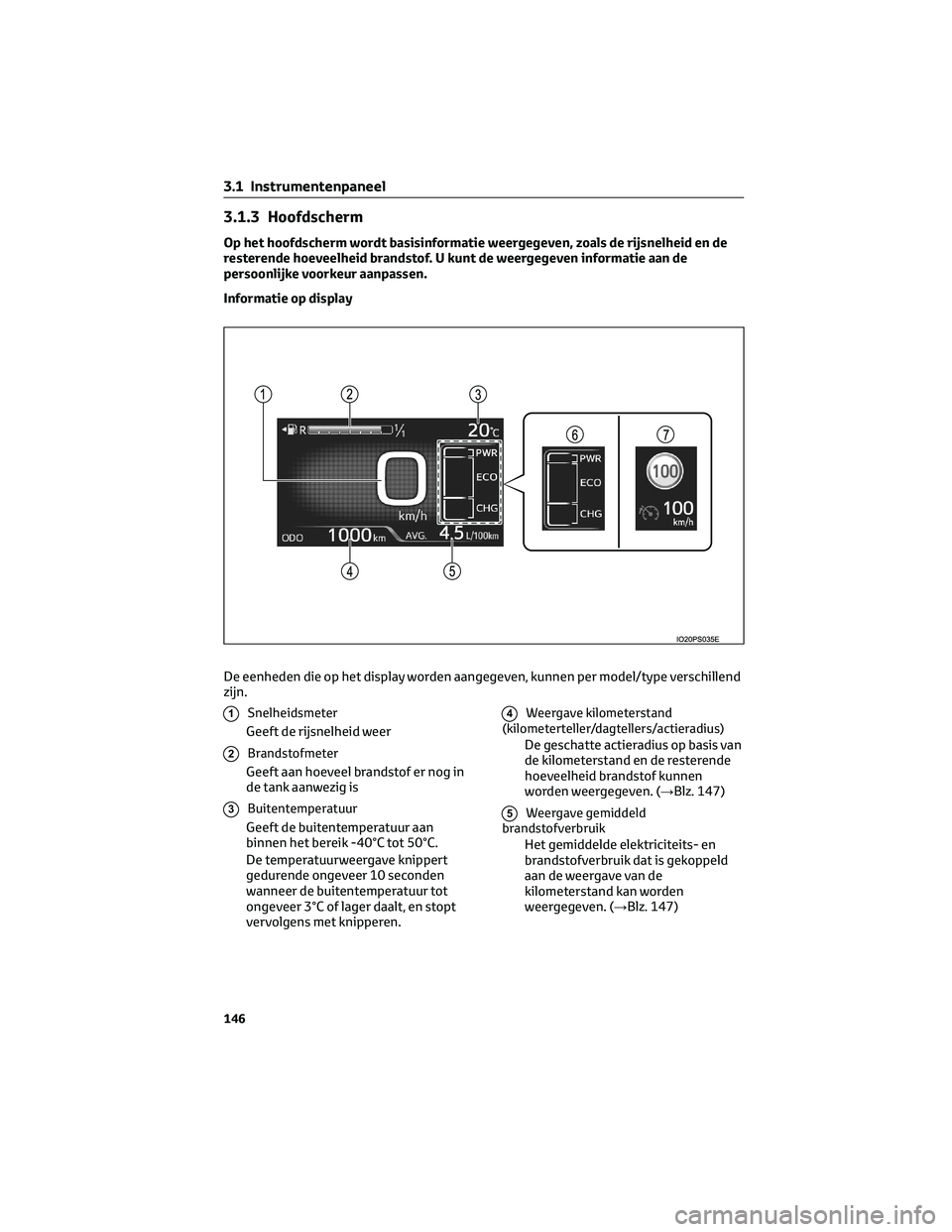

3.1.3 Hoofdscherm
Op het hoofdscherm wordt basisinformatie weergegeven, zoals de rijsnelheid en de
resterende hoeveelheid brandstof. U kunt de weergegeven informatie aan de
persoonlijke voorkeur aanpassen.
Informatie op display
1Snelheidsmeter
Geeft de rijsnelheid weer
2Brandstofmeter
Geeft aan hoeveel brandstof er nog in
de tank aanwezig is
3Buitentemperatuur
Geeft de buitentemperatuur aan
binnen het bereik -40°C tot 50°C.
De temperatuurweergave knippert
gedurende ongeveer 10 seconden
wanneer de buitentemperatuur tot
ongeveer 3°C of lager daalt, en stopt
vervolgens met knipperen.
4Weergave kilometerstand
(kilometerteller/dagtellers/actieradius)
De geschatte actieradius op basis van
de kilometerstand en de resterende
hoeveelheid brandstof kunnen
worden weergegeven. (→Blz. 147)
5Weergave gemiddeld
brandstofverbruik
Het gemiddelde elektriciteits- en
brandstofverbruik dat is gekoppeld
aan de weergave van de
kilometerstand kan worden
weergegeven. (→Blz. 147)
De eenheden die op het display worden aangegeven, kunnen per model/type verschillend
zijn.
3.1 Instrumentenpaneel
146

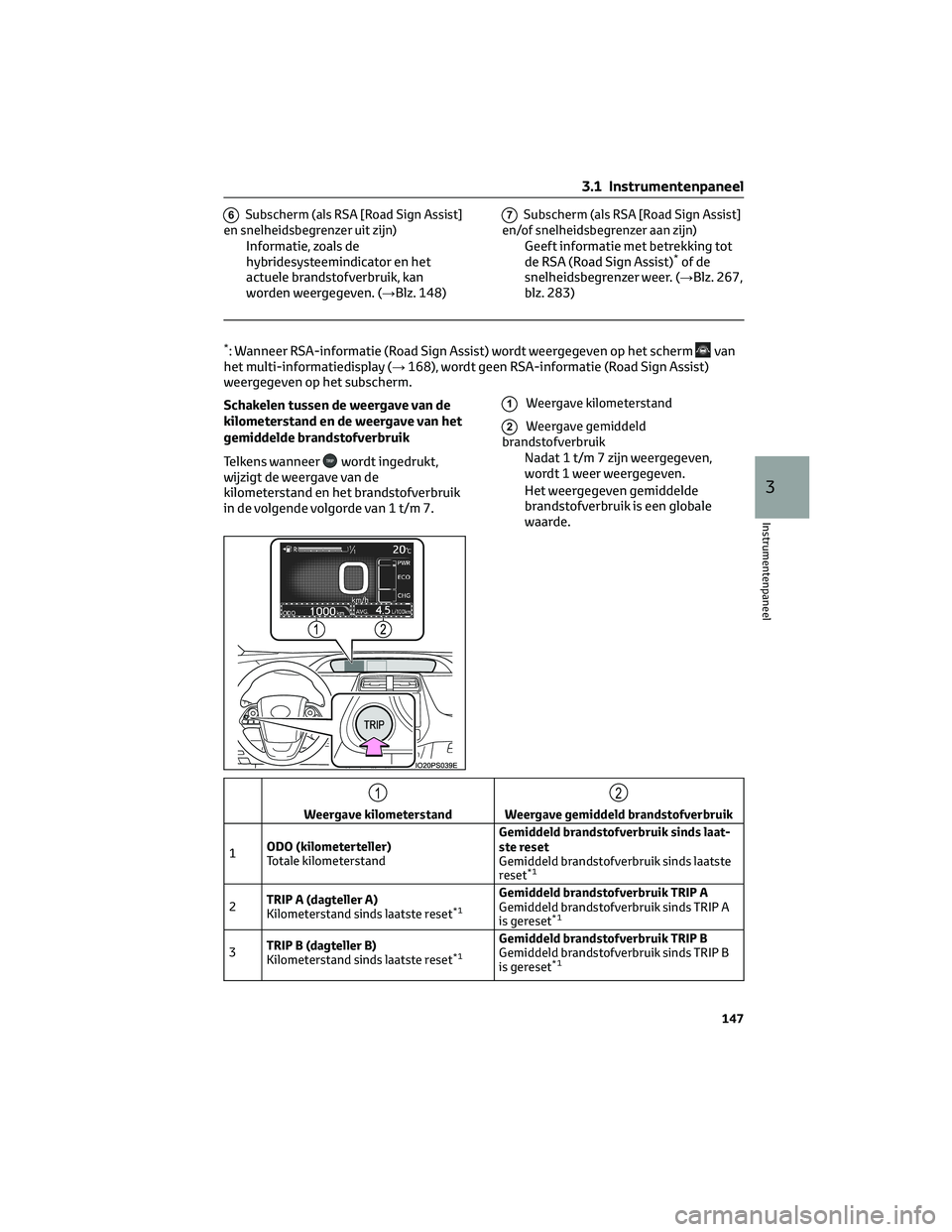

6Subscherm (als RSA [Road Sign Assist]
en snelheidsbegrenzer uit zijn)
Informatie, zoals de
hybridesysteemindicator en het
actuele brandstofverbruik, kan
worden weergegeven. (→Blz. 148)
7Subscherm (als RSA [Road Sign Assist]
en/of snelheidsbegrenzer aan zijn)
Geeft informatie met betrekking tot
de RSA (Road Sign Assist)*of de
snelheidsbegrenzer weer. (→Blz. 267,
blz. 283)
*: Wanneer RSA-informatie (Road Sign Assist) wordt weergegeven op het schermvan
het multi-informatiedisplay (→168), wordt geen RSA-informatie (Road Sign Assist)
weergegeven op het subscherm.
Schakelen tussen de weergave van de
kilometerstand en de weergave van het
gemiddelde brandstofverbruik
Telkens wanneer
wordt ingedrukt,
wijzigt de weergave van de
kilometerstand en het brandstofverbruik
in de volgende volgorde van 1 t/m 7.
1Weergave kilometerstand
2Weergave gemiddeld
brandstofverbruik
Nadat 1 t/m 7 zijn weergegeven,
wordt 1 weer weergegeven.
Het weergegeven gemiddelde
brandstofverbruik is een globale
waarde.
1
Weergave kilometerstand
2
Weergave gemiddeld brandstofverbruik
1ODO (kilometerteller)
Totale kilometerstandGemiddeld brandstofverbruik sinds laat-
ste reset
Gemiddeld brandstofverbruik sinds laatste
reset
*1
2TRIP A (dagteller A)
Kilometerstand sinds laatste reset*1
Gemiddeld brandstofverbruik TRIP A
Gemiddeld brandstofverbruik sinds TRIP A
is gereset
*1
3TRIP B (dagteller B)
Kilometerstand sinds laatste reset*1
Gemiddeld brandstofverbruik TRIP B
Gemiddeld brandstofverbruik sinds TRIP B
is gereset
*1
3.1 Instrumentenpaneel
147
3
Instrumentenpaneel

1
Weergave kilometerstand
2
Weergave gemiddeld brandstofverbruik
4
(kilometerstand sinds starten hybride-
systeem)
Kilometerstand sinds starten hybride-
systeem
*2
Gemiddeld brandstofverbruik sinds star-
ten hybridesysteem
Gemiddeld brandstofverbruik sinds starten
hybridesysteem
*2
5(actieradius)
Afstand die bij benadering met auto ge-
reden kan worden op basis van de reste-
rende hoeveelheid brandstofLeeg scherm

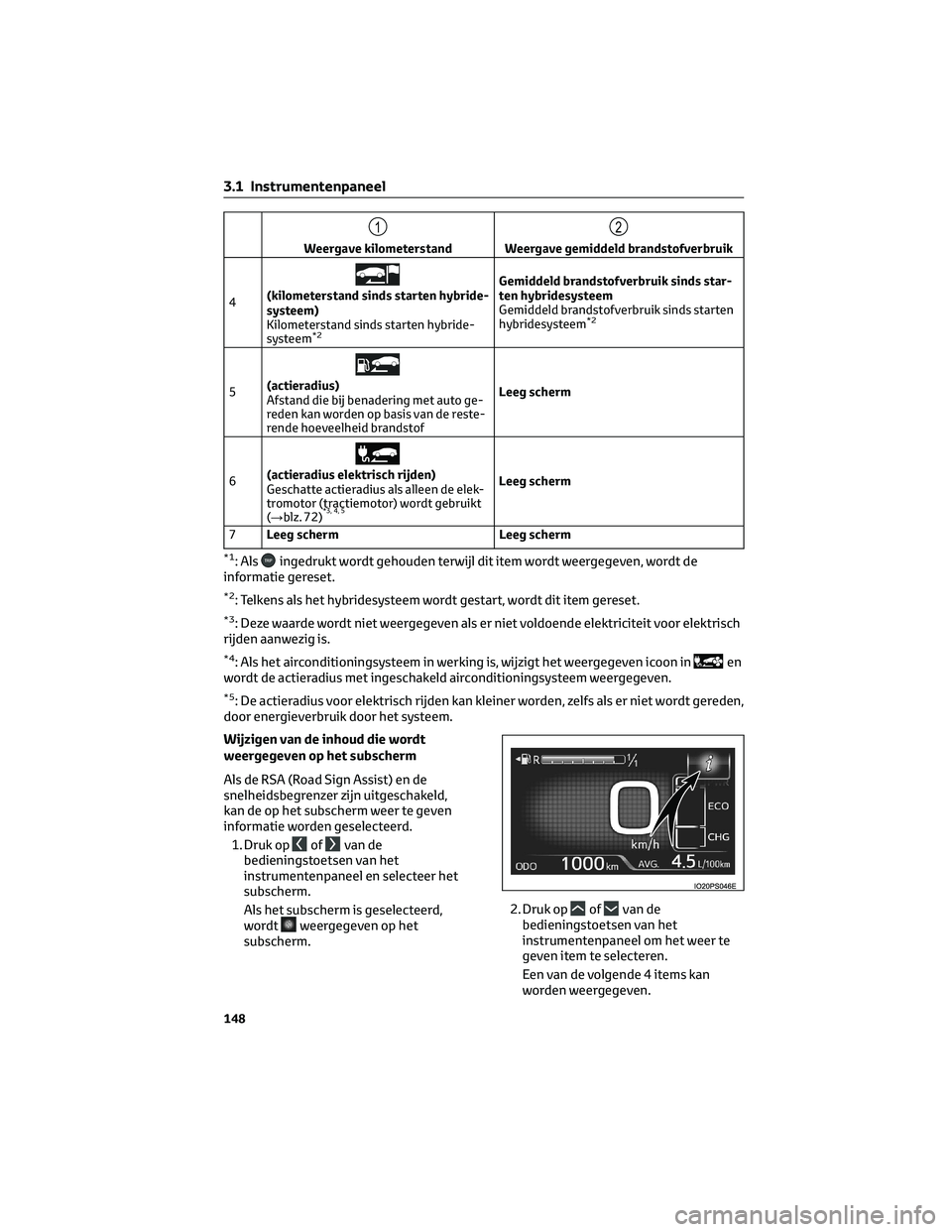

6
(actieradius elektrisch rijden)
Geschatte actieradius als alleen de elek-
tromotor (tractiemotor) wordt gebruikt
(→blz. 72)
*3, 4, 5
Leeg scherm
7
Leeg scherm Leeg scherm
*1: Alsingedrukt wordt gehouden terwijl dit item wordt weergegeven, wordt de
informatie gereset.
*2: Telkens als het hybridesysteem wordt gestart, wordt dit item gereset.
*3: Deze waarde wordt niet weergegeven als er niet voldoende elektriciteit voor elektrisch
rijden aanwezig is.
*4: Als het airconditioningsysteem in werking is, wijzigt het weergegeven icoon inen
wordt de actieradius met ingeschakeld airconditioningsysteem weergegeven.
*5: De actieradius voor elektrisch rijden kan kleiner worden, zelfs als er niet wordt gereden,
door energieverbruik door het systeem.
Wijzigen van de inhoud die wordt
weergegeven op het subscherm
Als de RSA (Road Sign Assist) en de
snelheidsbegrenzer zijn uitgeschakeld,
kan de op het subscherm weer te geven
informatie worden geselecteerd.
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel en selecteer het
subscherm.
Als het subscherm is geselecteerd,
wordt
weergegeven op het
subscherm.2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om het weer te
geven item te selecteren.
Een van de volgende 4 items kan
worden weergegeven.
3.1 Instrumentenpaneel
148
