TOYOTA PRIUS PLUS 2014 Instruksjoner for bruk (in Norwegian)

231
2. INTELLIGENT PARKERINGSHJELP
PERIFERT OVERVÅKINGSSYSTEM
6

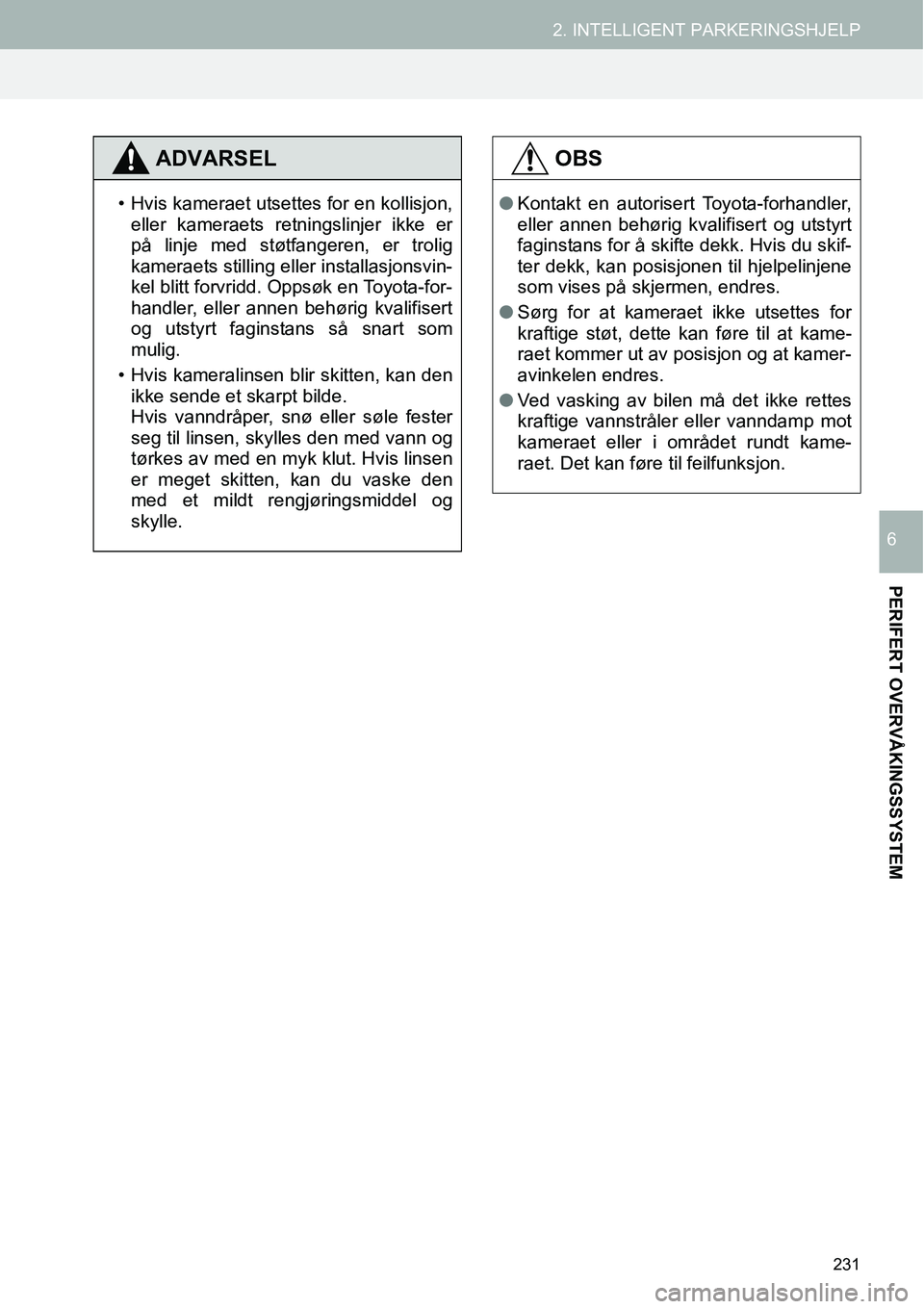

ADVARSEL
• Hvis kameraet utsettes for en kollisjon,
eller kameraets retningslinjer ikke er
på linje med støtfangeren, er trolig
kameraets stilling eller installasjonsvin-
kel blitt forvridd. Oppsøk en Toyota-for-
handler, eller annen behørig kvalifisert
og utstyrt faginstans så snart som
mulig.
• Hvis kameralinsen blir skitten, kan den
ikke sende et skarpt bilde.
Hvis vanndråper, snø eller søle fester
seg til linsen, skylles den med vann og
tørkes av med en myk klut. Hvis linsen
er meget skitten, kan du vaske den
med et mildt rengjøringsmiddel og
skylle.
OBS
●Kontakt en autorisert Toyota-forhandler,
eller annen behørig kvalifisert og utstyrt
faginstans for å skifte dekk. Hvis du skif-
ter dekk, kan posisjonen til hjelpelinjene
som vises på skjermen, endres.
●Sørg for at kameraet ikke utsettes for
kraftige støt, dette kan føre til at kame-
raet kommer ut av posisjon og at kamer-
avinkelen endres.
●Ved vasking av bilen må det ikke rettes
kraftige vannstråler eller vanndamp mot
kameraet eller i området rundt kame-
raet. Det kan føre til feilfunksjon.

232
2. INTELLIGENT PARKERINGSHJELP
Objekter virker lengre unna enn de fak-
tisk er.Objekter virker nærmere enn de faktisk
er.

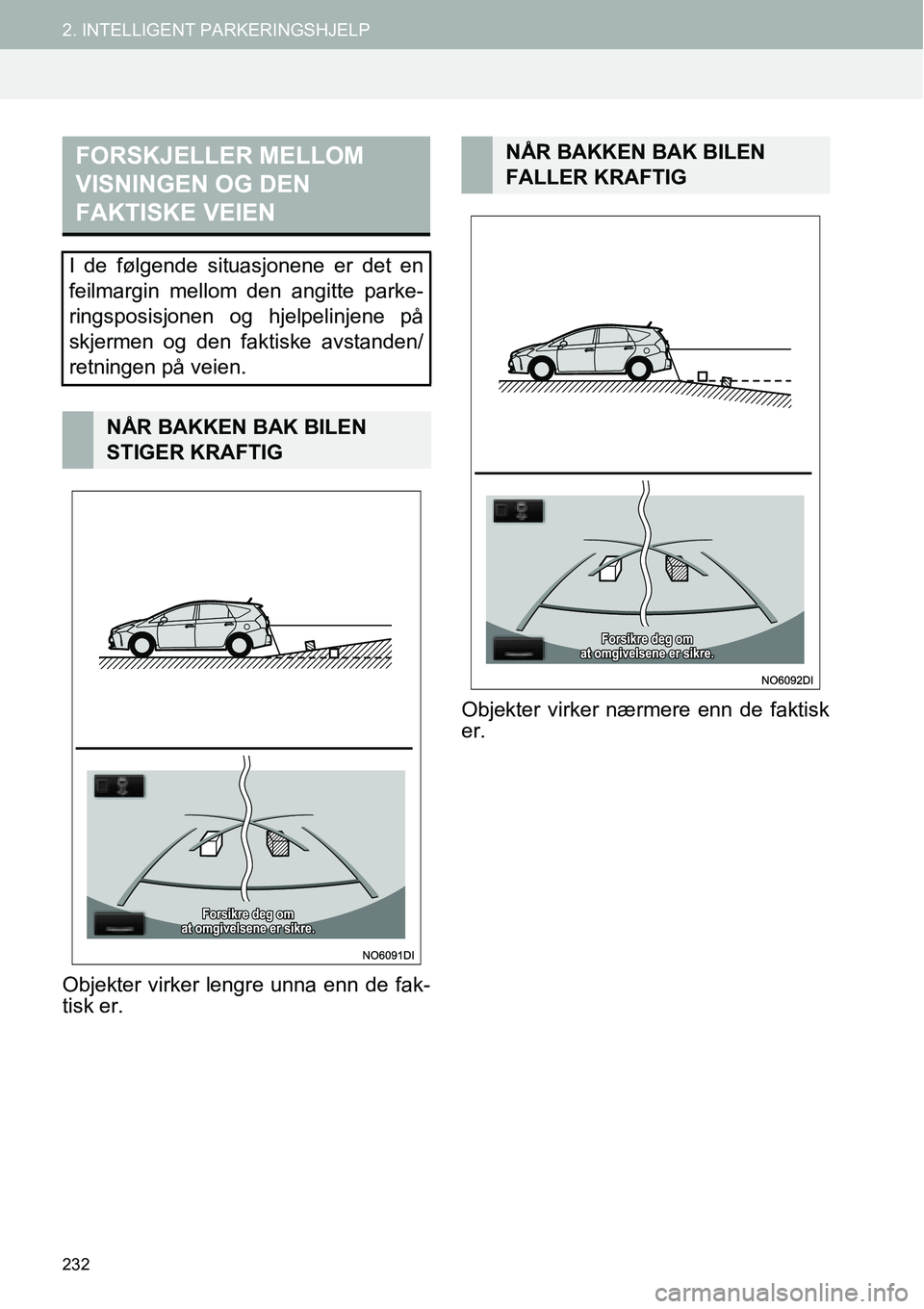

FORSKJELLER MELLOM
VISNINGEN OG DEN
FAKTISKE VEIEN
I de følgende situasjonene er det en
feilmargin mellom den angitte parke-
ringsposisjonen og hjelpelinjene på
skjermen og den faktiske avstanden/
retningen på veien.
NÅR BAKKEN BAK BILEN
STIGER KRAFTIG
NÅR BAKKEN BAK BILEN
FALLER KRAFTIG

233
2. INTELLIGENT PARKERINGSHJELP
PERIFERT OVERVÅKINGSSYSTEM

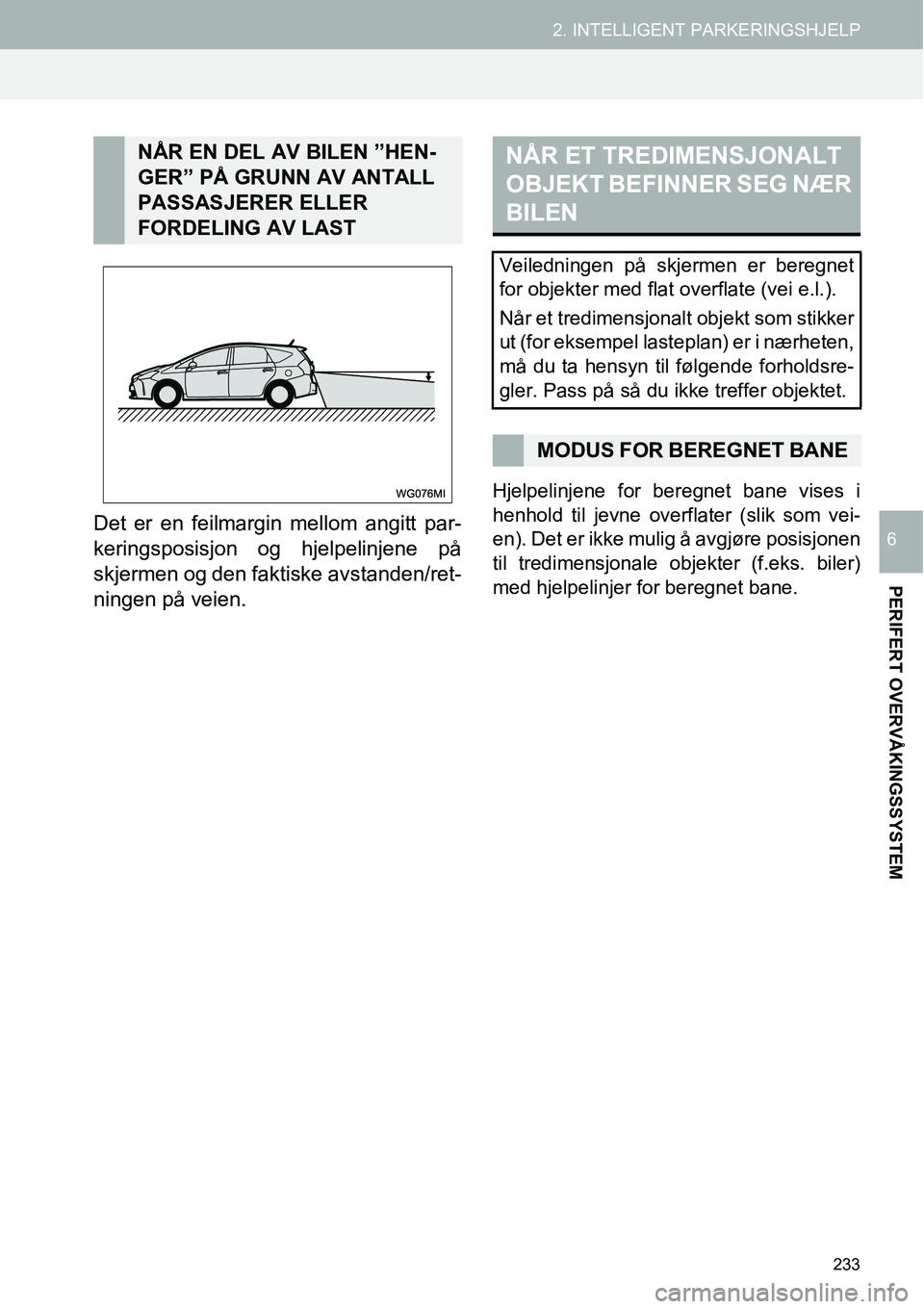

6Det er en feilmargin mellom angitt par-
keringsposisjon og hjelpelinjene på
skjermen og den faktiske avstanden/ret-
ningen på veien.
Hjelpelinjene for beregnet bane vises i
henhold til jevne overflater (slik som vei-
en). Det er ikke mulig å avgjøre posisjonen
til tredimensjonale objekter (f.eks. biler)
med hjelpelinjer for beregnet bane.
NÅR EN DEL AV BILEN ”HEN-
GER” PÅ GRUNN AV ANTALL
PASSASJERER ELLER
FORDELING AV LASTNÅR ET TREDIMENSJONALT
OBJEKT BEFINNER SEG NÆR
BILEN
Veiledningen på skjermen er beregnet
for objekter med flat overflate (vei e.l.).
Når et tredimensjonalt objekt som stikker
ut (for eksempel lasteplan) er i nærheten,
må du ta hensyn til følgende forholdsre-
gler. Pass på så du ikke treffer objektet.
MODUS FOR BEREGNET BANE

234
2. INTELLIGENT PARKERINGSHJELP

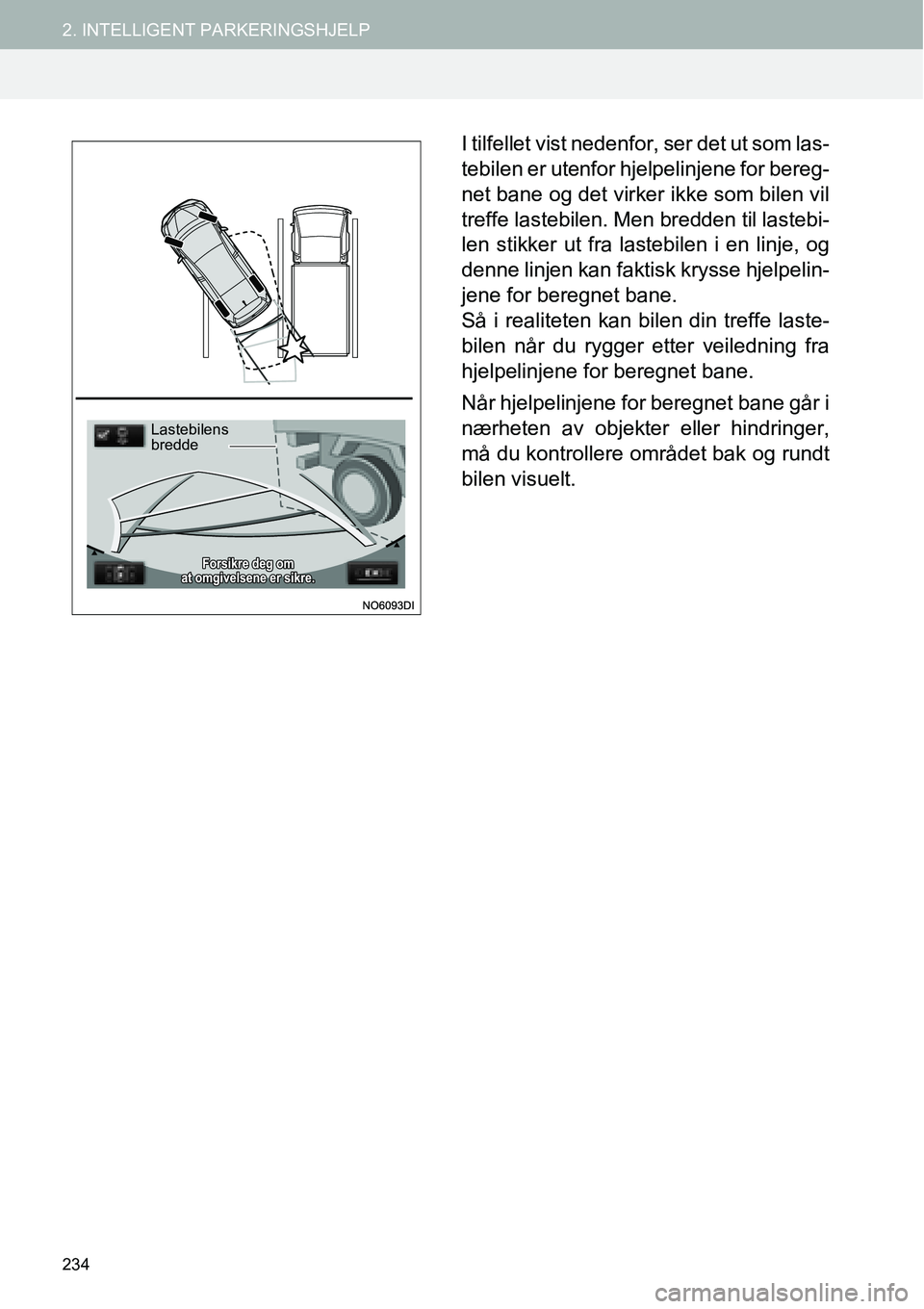

I tilfellet vist nedenfor, ser det ut som las-
tebilen er utenfor hjelpelinjene for bereg-
net bane og det virker ikke som bilen vil
treffe lastebilen. Men bredden til lastebi-
len stikker ut fra lastebilen i en linje, og
denne linjen kan faktisk krysse hjelpelin-
jene for beregnet bane.
Så i realiteten kan bilen din treffe laste-
bilen når du rygger etter veiledning fra
hjelpelinjene for beregnet bane.
Når hjelpelinjene for beregnet bane går i
nærheten av objekter eller hindringer,
må du kontrollere området bak og rundt
bilen visuelt.
Lastebilens
bredde

235
2. INTELLIGENT PARKERINGSHJELP
PERIFERT OVERVÅKINGSSYSTEM
6

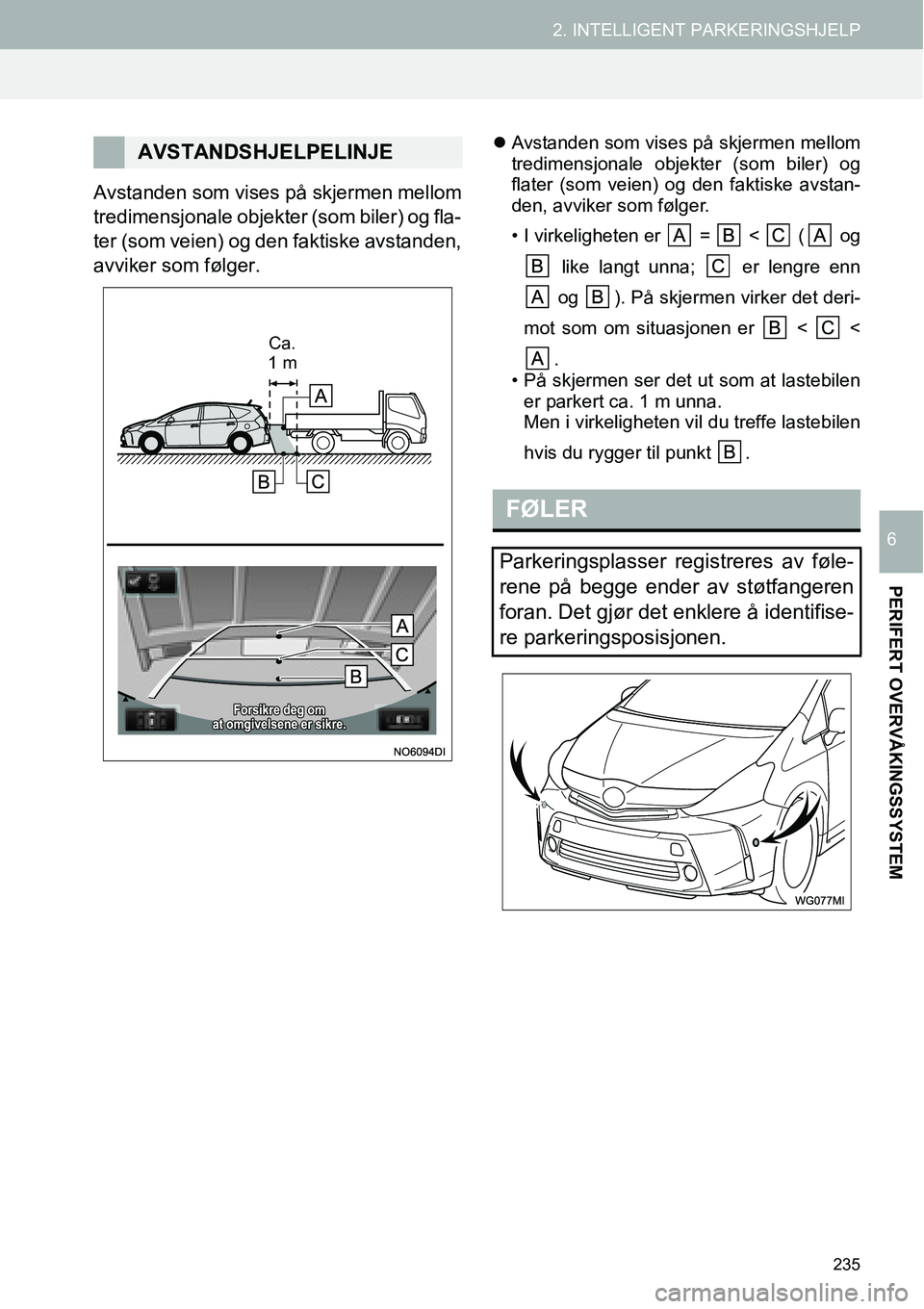

Avstanden som vises på skjermen mellom
tredimensjonale objekter (som biler) og fla-
ter (som veien) og den faktiske avstanden,
avviker som følger.
zAvstanden som vises på skjermen mellom
tredimensjonale objekter (som biler) og
flater (som veien) og den faktiske avstan-
den, avviker som følger.
• I virkeligheten er = < ( og
like langt unna; er lengre enn
og ). På skjermen virker det deri-
mot som om situasjonen er < <
.
• På skjermen ser det ut som at lastebilen
er parkert ca. 1 m unna.
Men i virkeligheten vil du treffe lastebilen
hvis du rygger til punkt .AVSTANDSHJELPELINJE
Ca.
1 m
FØLER
Parkeringsplasser registreres av føle-
rene på begge ender av støtfangeren
foran. Det gjør det enklere å identifise-
re parkeringsposisjonen.

236
2. INTELLIGENT PARKERINGSHJELP

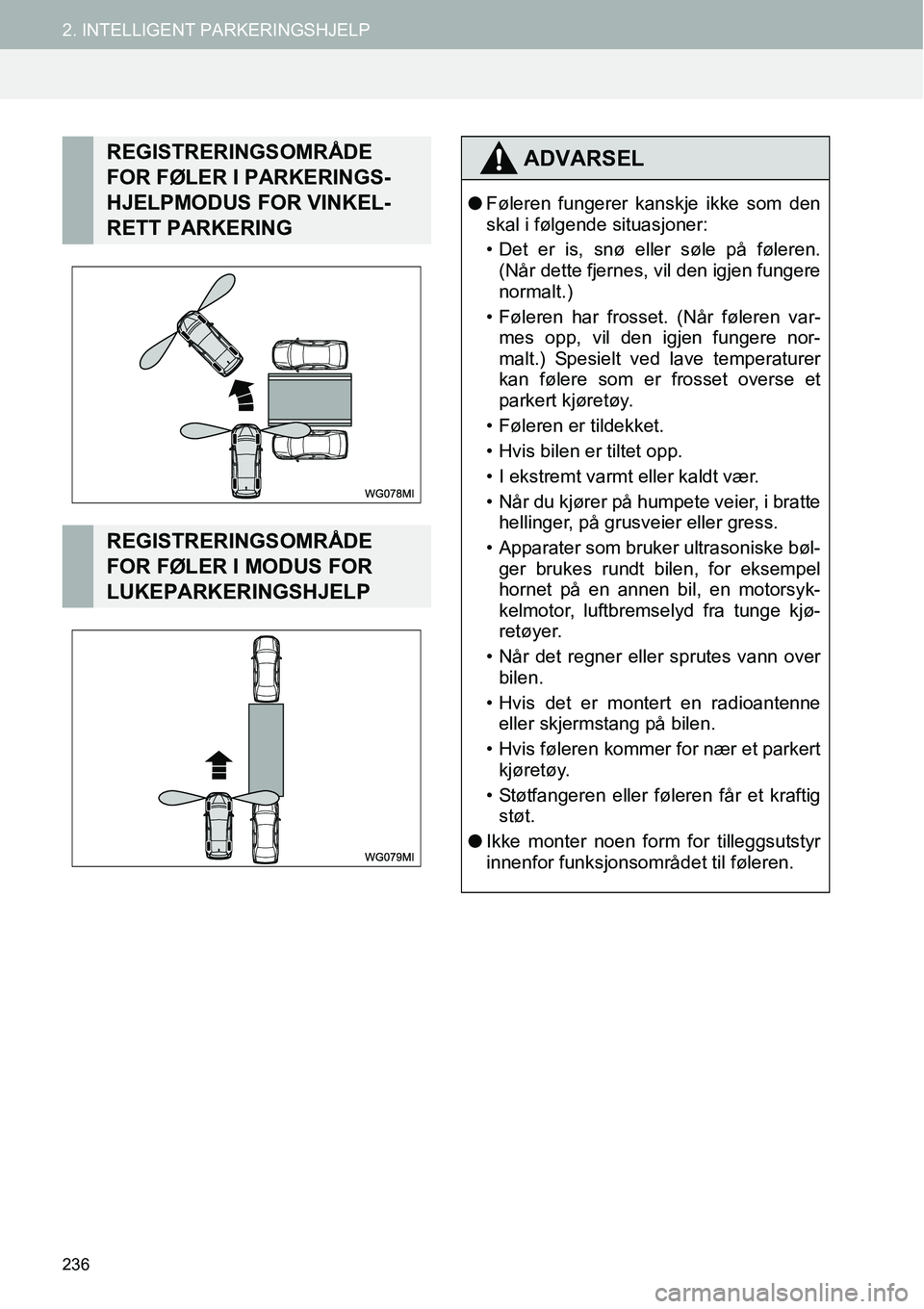

REGISTRERINGSOMRÅDE
FOR FØLER I PARKERINGS-
HJELPMODUS FOR VINKEL-
RETT PARKERING
REGISTRERINGSOMRÅDE
FOR FØLER I MODUS FOR
LUKEPARKERINGSHJELP
ADVARSEL
●Føleren fungerer kanskje ikke som den
skal i følgende situasjoner:
• Det er is, snø eller søle på føleren.
(Når dette fjernes, vil den igjen fungere
normalt.)
• Føleren har frosset. (Når føleren var-
mes opp, vil den igjen fungere nor-
malt.) Spesielt ved lave temperaturer
kan følere som er frosset overse et
parkert kjøretøy.
• Føleren er tildekket.
• Hvis bilen er tiltet opp.
• I ekstremt varmt eller kaldt vær.
• Når du kjører på humpete veier, i bratte
hellinger, på grusveier eller gress.
• Apparater som bruker ultrasoniske bøl-
ger brukes rundt bilen, for eksempel
hornet på en annen bil, en motorsyk-
kelmotor, luftbremselyd fra tunge kjø-
retøyer.
• Når det regner eller sprutes vann over
bilen.
• Hvis det er montert en radioantenne
eller skjermstang på bilen.
• Hvis føleren kommer for nær et parkert
kjøretøy.
• Støtfangeren eller føleren får et kraftig
støt.
●Ikke monter noen form for tilleggsutstyr
innenfor funksjonsområdet til føleren.

237
2. INTELLIGENT PARKERINGSHJELP
PERIFERT OVERVÅKINGSSYSTEM
6
Når bilen står stille, dreier du rattet hele
veien mot venstre og deretter helt mot
høyre. (Det er samme om du svinger til
høyre eller venstre først.)
Når skjermbildet går tilbake til opprinne-
lig visning, er opprettingen fullført.

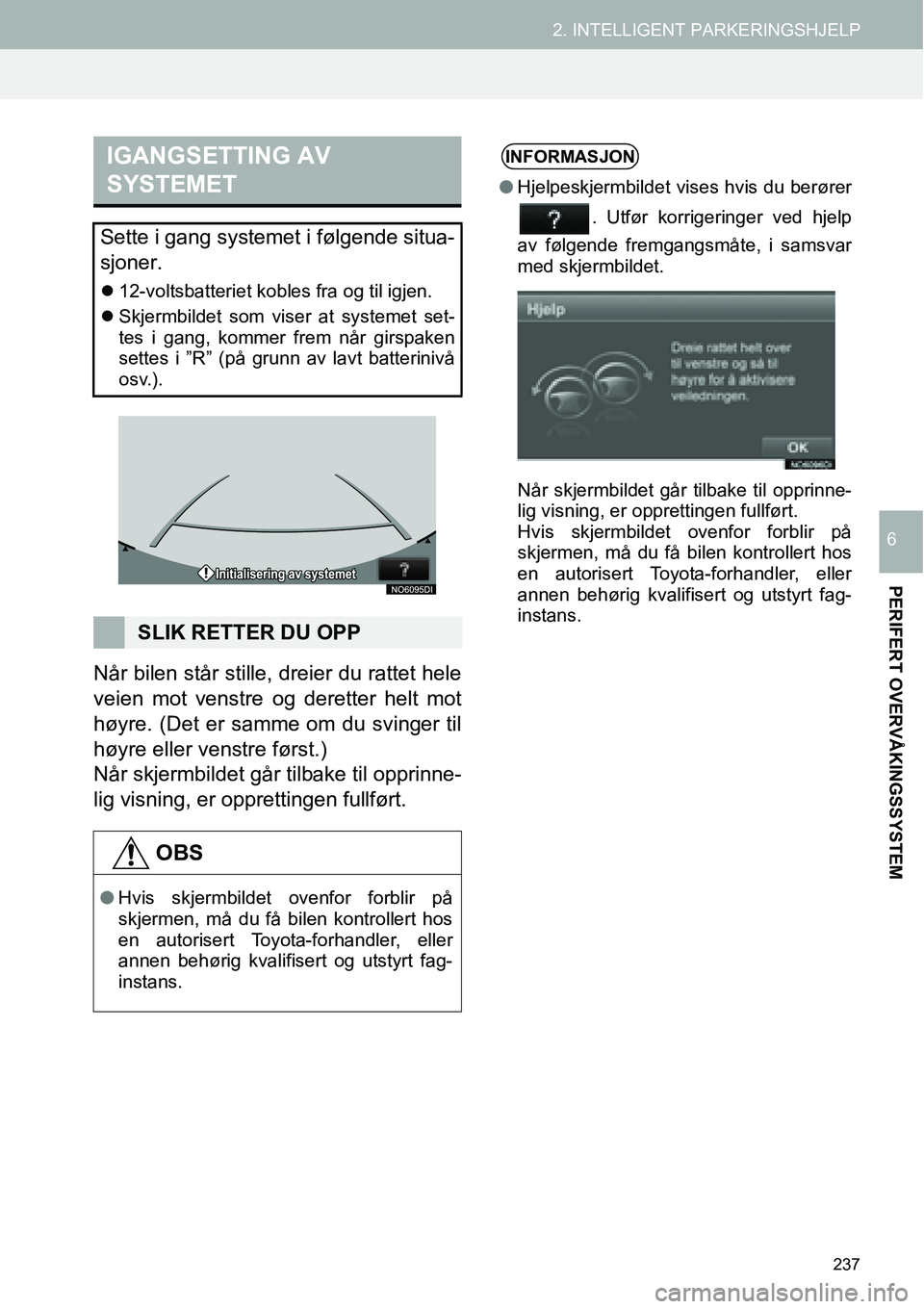

IGANGSETTING AV
SYSTEMET
Sette i gang systemet i følgende situa-
sjoner.
z12-voltsbatteriet kobles fra og til igjen.
zSkjermbildet som viser at systemet set-
tes i gang, kommer frem når girspaken
settes i ”R” (på grunn av lavt batterinivå
osv.).
SLIK RETTER DU OPP
OBS
●Hvis skjermbildet ovenfor forblir på
skjermen, må du få bilen kontrollert hos
en autorisert Toyota-forhandler, eller
annen behørig kvalifisert og utstyrt fag-
instans.
INFORMASJON
●Hjelpeskjermbildet vises hvis du berører
. Utfør korrigeringer ved hjelp
av følgende fremgangsmåte, i samsvar
med skjermbildet.
Når skjermbildet går tilbake til opprinne-
lig visning, er opprettingen fullført.
Hvis skjermbildet ovenfor forblir på
skjermen, må du få bilen kontrollert hos
en autorisert Toyota-forhandler, eller
annen behørig kvalifisert og utstyrt fag-
instans.

238
2. INTELLIGENT PARKERINGSHJELP

7
239
1
2
3
4
5
6
7
8
Noen av funksjonene kan ikke brukes mens du kjører.
*: Utstyrsavhengig1. HURTIGVEILEDNING .................. 242
2.
VISE
NAVIGERINGSKJERMBILDET
... 247
VISE KARTSKJERMBILDET .............. 247
VISE MENYSKJERMBILDET
NAVIGERING ................................... 248
3. INNHOLDSFORTEGNELSE FOR
NAVIGASJONSSYSTEMETS
FUNKSJONER ........................... 250
1GRUNNLEGGENDE
INFORMASJON FØR BRUK
NAVIGASJONSSYSTEM
*

240
1. BETJENING AV
KARTSKJERMBILDET .............. 252
VISE BILENS NÅVÆRENDE
POSISJON........................................ 252
BLA I SKJERMBILDET ....................... 253
KARTKONFIGURASJONER ............... 254
2. KARTIKONER............................... 256
VISE ULIK INFORMASJON PÅ
KARTET............................................ 256
IP*-IKONER......................................... 257
TRAFIKKMELDINGER ........................ 261
1. INDEKS FOR
DESTINASJONSSØK ................ 265
2. SØKE ............................................ 266
SØKE VED HJELP AV
REGISTRERTE PUNKTER .............. 266
SØKE FRA TIDLIGERE
DESTINASJONER............................ 266
SØKE VED HJELP AV
TELEFONBOK.................................. 267
SØKE VED HJELP AV ADRESSE ...... 267
SØKE VED HJELP AV
INTERESSEPUNKTER .................... 268
SØKE PÅ KARTET ............................. 271
SØKE VED HJELP AV
KOORDINATER ............................... 271
1. STARTE RUTEVEILEDNING ....... 273
STARTSKJERMBILDET FOR
RUTEVEILEDNING........................... 273
JUSTERE RUTEN ............................... 274
2. RUTEVEILEDNING ...................... 276
RUTEVEILEDNINGSSKJERMBILDE ... 276
TALEVEILEDNING .............................. 277
3. ANGI OG SLETTE RUTEN .......... 279
STOPPE RUTEVEILEDNING.............. 280
LEGGE TIL OG REDIGERE
STOPPESTEDER ............................. 280
VISE RUTEINFORMASJON................ 282
VISE SVINGLISTEN ............................ 283
BLOKKERT VEI FORUT ..................... 284
OMKJØRING AV ET SEGMENT PÅ
RUTEN .............................................. 284
NY RUTEBEREGNING ETTER
TRAFIKKMELDINGER...................... 286
2BRUKE KARTSKJERMBILDET
OG KARTIKONER
3SØKE ETTER DESTINASJON
4RUTEVEILEDNING
*: Interessepunkt
