TOYOTA PRIUS PLUS 2014 Kezelési útmutató (in Hungarian)

3516-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Elektronikus kulcs eleme
Laposfejű csavarhúzó
CR1632 típusú lítium elem
Vegye ki a mechanikus kulcsot.
Vegye le a fedelet.
A kulcs sérülésének megelőzése
érdekében fogja kendőbe a csa-
varhúzó hegyét.
Vegye ki a lemerült elemet.
Tegye be az új elemet „+” pólusá-
val felfelé.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
Ha lemerült az elem, helyezzen be újat.
Ehhez a következőkre lesz szüksége:
Elemcsere
1
2
ITO43P194
3
4

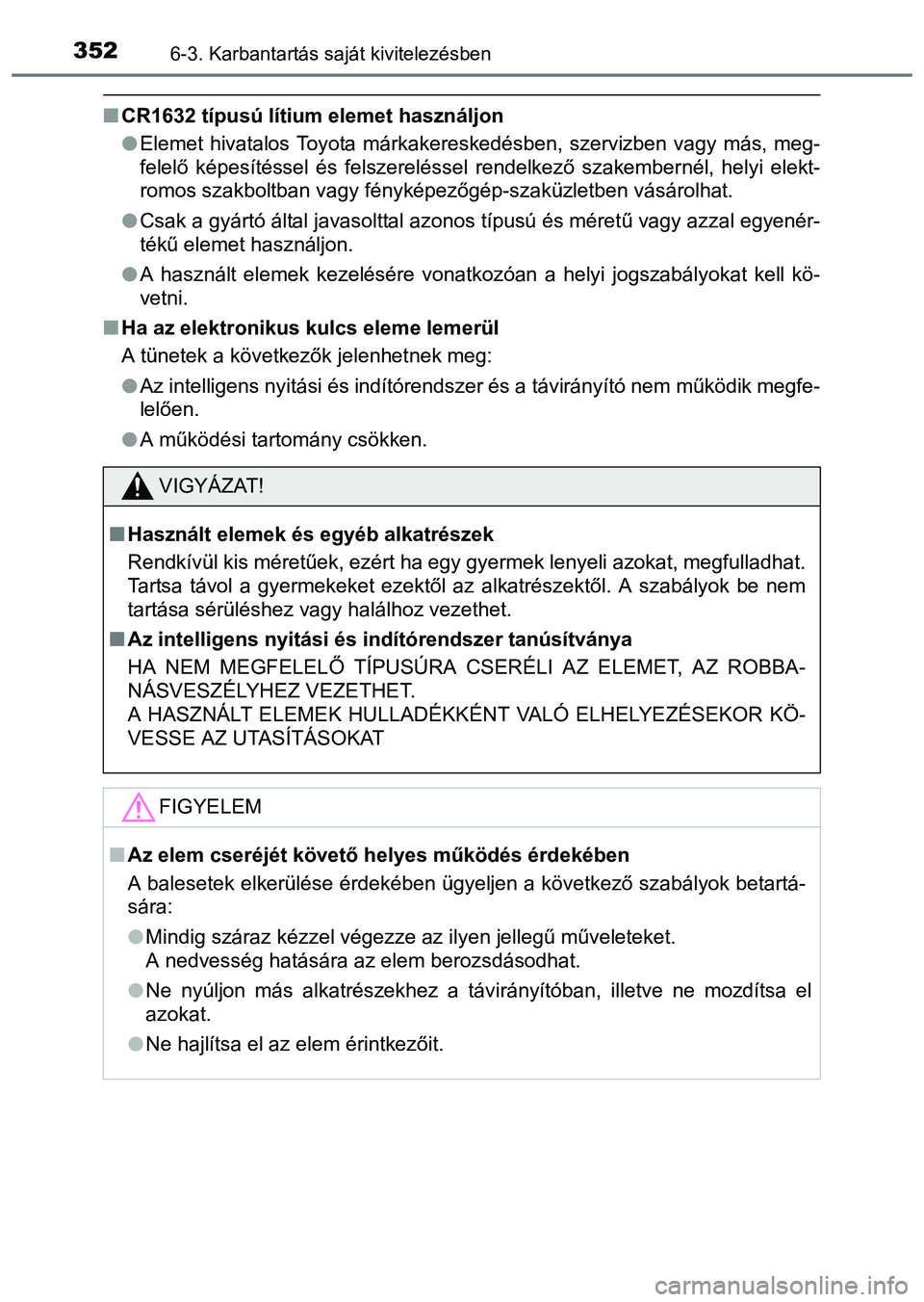

3526-3. Karbantartás saját kivitelezésben
CR1632 típusú lítium elemet használjon
Elemet hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakembernél, helyi elekt-
romos szakboltban vagy fényképezőgép-szaküzletben vásárolhat.
Csak a gyártó által javasolttal azonos típusú és méretű vagy azzal egyenér-
tékű elemet használjon.
A használt elemek kezelésére vonatkozóan a helyi jogszabályokat kell kö-
vetni.
Ha az elektronikus kulcs eleme lemerül
A tünetek a következők jelenhetnek meg:
Az intelligens nyitási és indítórendszer és a távirányító nem működik megfe-
lelően.
A működési tartomány csökken.
VIGYÁZAT!
Használt elemek és egyéb alkatrészek
Rendkívül kis méretűek, ezért ha egy gyermek lenyeli azokat, megfulladhat.
Tartsa távol a gyermekeket ezektől az alkatrészektől. A szabályok be nem
tartása sérüléshez vagy halálhoz vezethet.
Az intelligens nyitási és indítórendszer tanúsítványa
HA NEM MEGFELELŐ TÍPUSÚRA CSERÉLI AZ ELEMET, AZ ROBBA-
NÁSVESZÉLYHEZ VEZETHET.
A HASZNÁLT ELEMEK HULLADÉKKÉNT VALÓ ELHELYEZÉSEKOR KÖ-
VESSE AZ UTASÍTÁSOKAT
FIGYELEM
Az elem cseréjét követő helyes működés érdekében
A balesetek elkerülése érdekében ügyeljen a következő szabályok betartá-
sára:
Mindig száraz kézzel végezze az ilyen jellegű műveleteket.
A nedvesség hatására az elem berozsdásodhat.
Ne nyúljon más alkatrészekhez a távirányítóban, illetve ne mozdítsa el
azokat.
Ne hajlítsa el az elem érintkezőit.

3536-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Biztosítékok ellenőrzése és cseréje
Kapcsolja ki a motorindító gombot.
Vegye le a biztosítéktábla fedelét.
Motortér
Nyomja be a fület, és emelje le
a fedelet.
Lecsukásakor először akassza
be a fedelet a két hátsó fülbe.
Műszerfal bal oldala (balkormányos gépjárművek)
Vegye le a fedelet.
Ha valamelyik elektronikus rendszer nem működik, előfordulhat,
hogy kiolvadt valamelyik biztosíték. Ilyen esetben ellenőrizze és
szükség szerint cserélje ki a biztosítékokat.
1
2

3546-3. Karbantartás saját kivitelezésben
Műszerfal bal oldala (jobbkormányos gépjárművek)
Vegye le a fedelet.
Vegye le a fedelet.
Vegye ki a biztosítékot.
Csak az „A” típusú biztosíték tá-
volítható el a kihúzószerszám-
mal.
3

3556-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Ellenőrizze, hogy kiolvadt-e a biztosíték.
Normál biztosíték
Kiolvadt biztosíték
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-értékű, új biz-
tosítékra. Az áramerősség értéke a biztosítékdoboz fedelén található.
4
1
2
„A” típus„B” típus
„C” típus

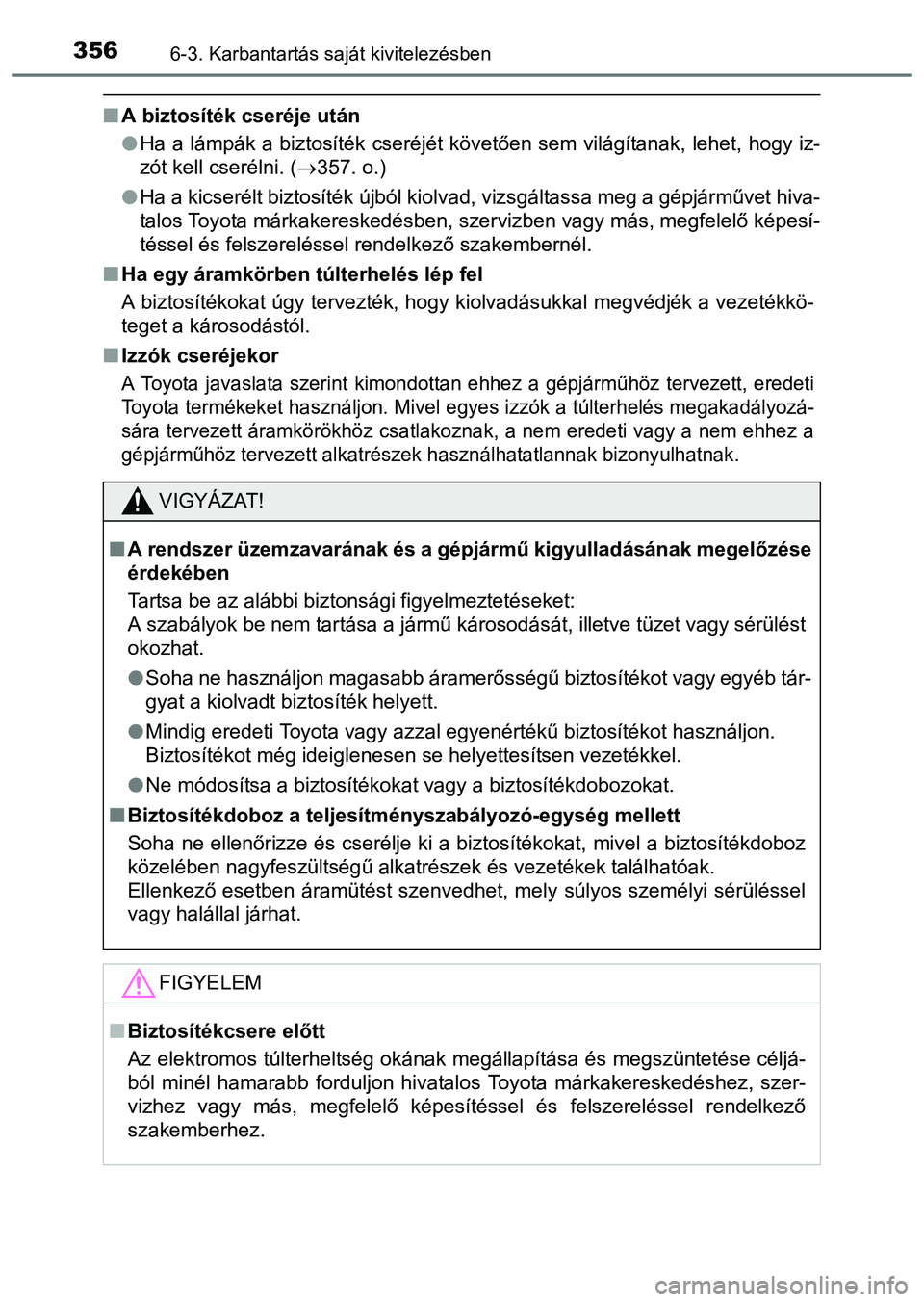

3566-3. Karbantartás saját kivitelezésben
A biztosíték cseréje után
Ha a lámpák a biztosíték cseréjét követően sem világítanak, lehet, hogy iz-
zót kell cserélni. (357. o.)
Ha a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gépjárművet hiva-
talos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték, hogy kiolvadásukkal megvédjék a vezetékkö-
teget a károsodástól.
Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz tervezett, eredeti
Toyota termékeket használjon. Mivel egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csatlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
A rendszer üzemzavarának és a gépjármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi biztonsági figyelmeztetéseket:
A szabályok be nem tartása a jármű károsodását, illetve tüzet vagy sérülést
okozhat.
Soha ne használjon magasabb áramerősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
Mindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
Ne módosítsa a biztosítékokat vagy a biztosítékdobozokat.
Biztosítékdoboz a teljesítményszabályozó-egység mellett
Soha ne ellenőrizze és cserélje ki a biztosítékokat, mivel a biztosítékdoboz
közelében nagyfeszültségű alkatrészek és vezetékek találhatóak.
Ellenkező esetben áramütést szenvedhet, mely súlyos személyi sérüléssel
vagy halállal járhat.
FIGYELEM
Biztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszüntetése céljá-
ból minél hamarabb forduljon hivatalos Toyota márkakereskedéshez, szer-
vizhez vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakemberhez.

3576-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (462. o.)
318. o.
Első
Első ködlámpa
Első irányjelző lámpa
A következő izzókat Ön is kicserélheti. A csere nehézsége az egyes
izzók esetén más és más. Mivel fennáll az alkatrészek károsodásá-
nak veszélye, javasoljuk, hogy a cserét bármely hivatalos Toyota
márkakereskedésben, szervizben vagy más, megfelelő képesítés-
sel és felszereléssel rendelkező szakembernél végeztesse el.
Az izzócsere előkészületei
A motortérburkolat eltávolítása
Izzók beépítési helye
1
2

3586-3. Karbantartás saját kivitelezésben
Hátul
Hátsó ködlámpa (balkormá-
nyos gépjárművek) vagy to-
latólámpa
Rendszámtábla-világítás
Hátsó ködlámpa (jobbkormá-
nyos gépjárművek) vagy to-
latólámpa
Hátsó irányjelző lámpa
1
2
3
4

3596-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Első ködlámpák
Szerelje ki a sárvédő csavar-
jait, és vegye le a sárvédőt.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Izzók cseréje
1
2
3

3606-3. Karbantartás saját kivitelezésben
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló
részt a lámpatesten lévő nyílás-
ba, és helyezze be az izzót. A
behelyezéshez forgassa az óra-
mutató járásával megegyező
irányba.
Kösse be a csatlakozót.
A csatlakozó beszerelése után
finoman mozgassa meg az izzó
foglalatát, hogy nem laza-e,
kapcsolja be a ködlámpákat, és
szemrevételezéses ellenőrzés-
sel győződjön meg arról, hogy
esetleges helytelen szerelés mi-
att nem észlelhető-e a fény ki-
szűrődése.
Szerelje vissza a sárvédő
csavarjait.
4
5
6
