1312. Kombiinstrument
2
Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
So lesen Sie die Energie-Überwachungsanzeige ab
Energie-Überwachungsanzeige
Das Fahrzeug wird vom Elektromo-
tor (Traktionsmotor) angetrieben
Das Fahrzeug wird vom Ottomotor
und vom Elektromotor (Traktions-
motor) angetrieben
Das Fahrzeug wird vom Ottomotor
angetrieben

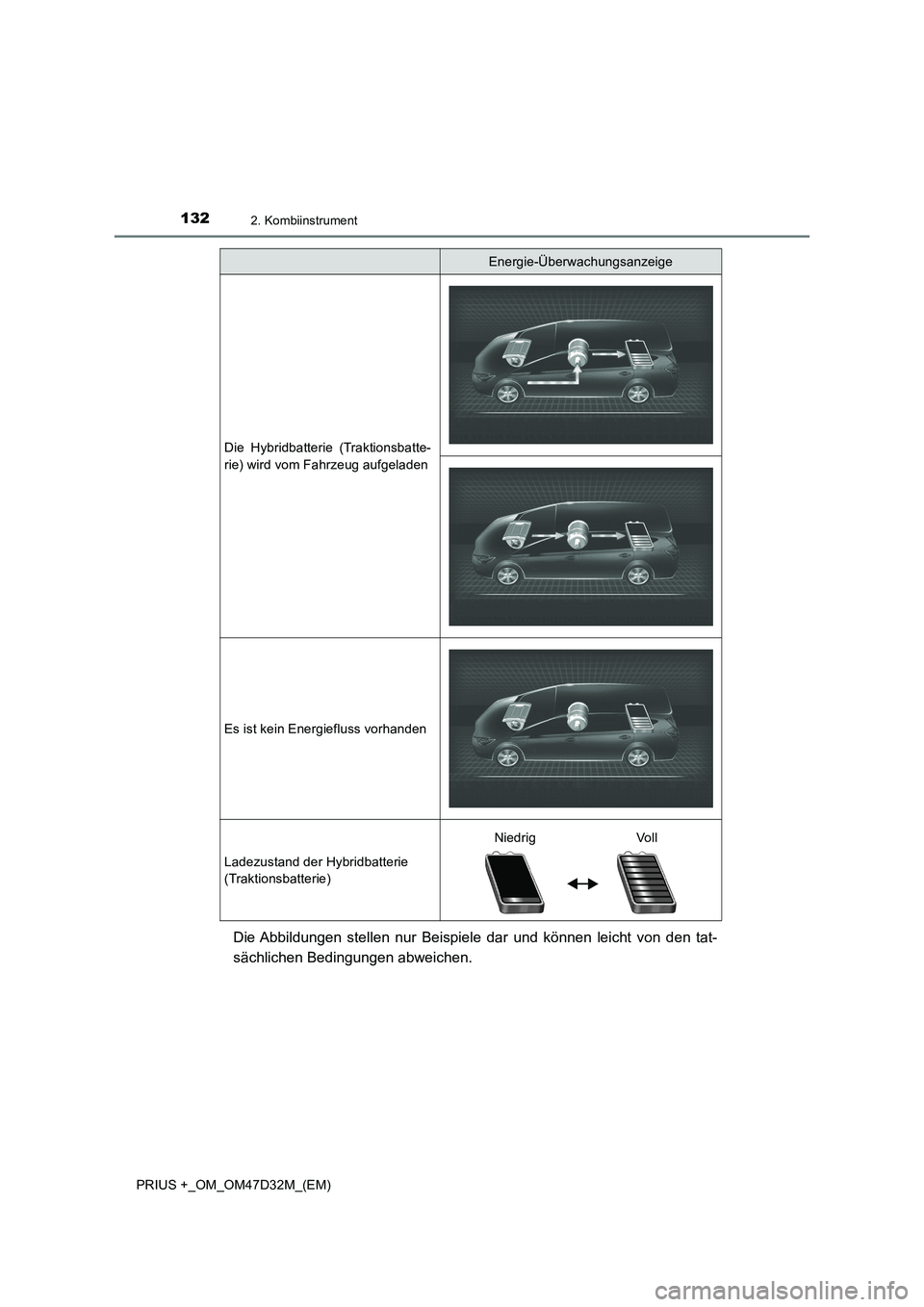

1322. Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tat-
sächlichen Bedingungen abweichen.
Die Hybridbatterie (Traktionsbatte-
rie) wird vom Fahrzeug aufgeladen
Es ist kein Energiefluss vorhanden
Ladezustand der Hybridbatterie
(Traktionsbatterie)
Energie-Überwachungsanzeige
Niedrig Voll

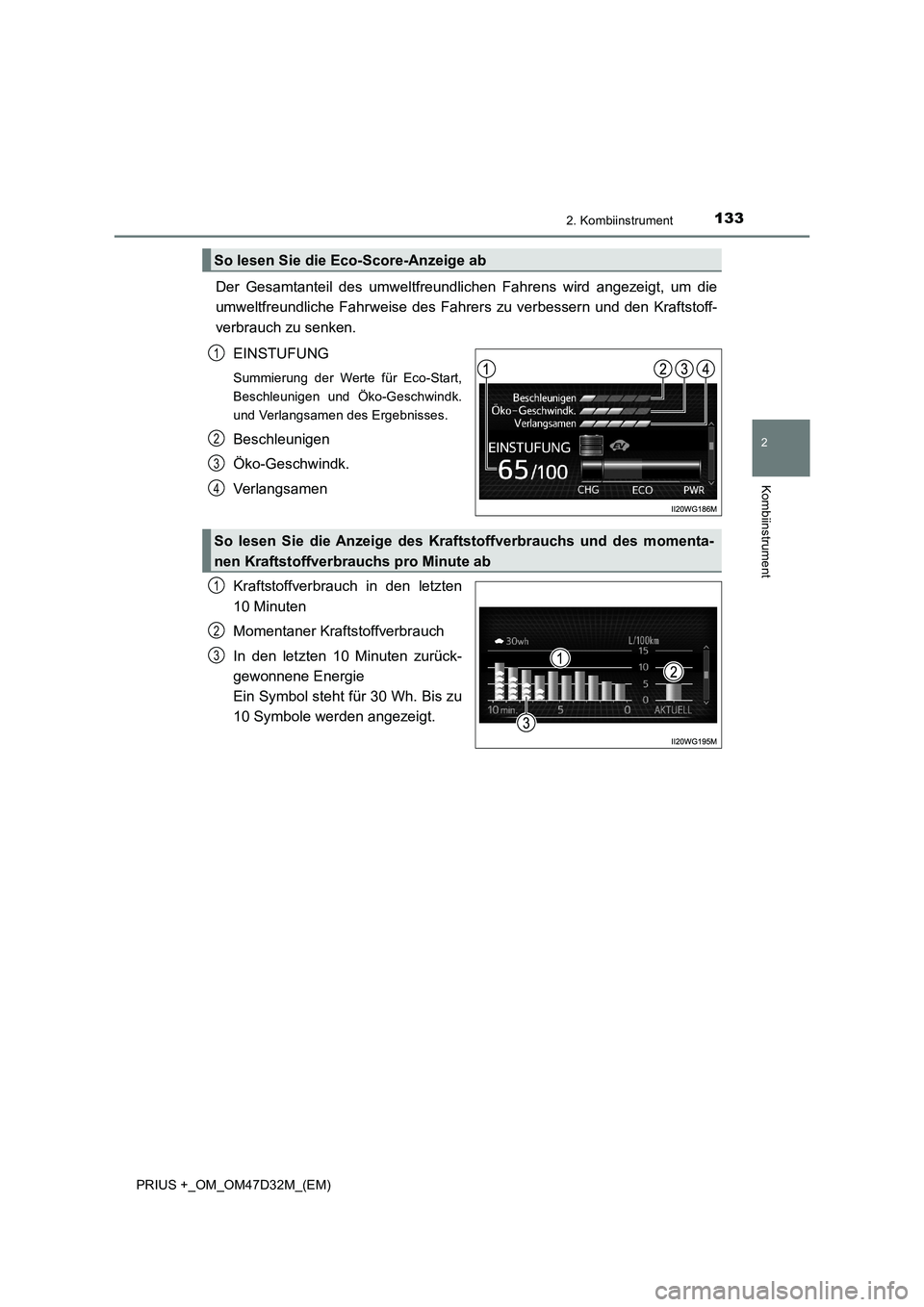

1332. Kombiinstrument
2
Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Der Gesamtanteil des umweltfreundlichen Fahrens wird angezeigt, um die
umweltfreundliche Fahrweise des Fahrers zu verbessern und den Kraftstoff-
verbrauch zu senken.
EINSTUFUNG
Summierung der Werte für Eco-Start,
Beschleunigen und Öko-Geschwindk.
und Verlangsamen des Ergebnisses.
Beschleunigen
Öko-Geschwindk.
Verlangsamen
Kraftstoffverbrauch in den letzten
10 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 10 Minuten zurück-
gewonnene Energie
Ein Symbol steht für 30 Wh. Bis zu
10 Symbole werden angezeigt.
So lesen Sie die Eco-Score-Anzeige ab
1
2
3
4
So lesen Sie die Anzeige des Kraftstoffverbrauchs und des momenta-
nen Kraftstoffverbrauchs pro Minute ab
1
2
3

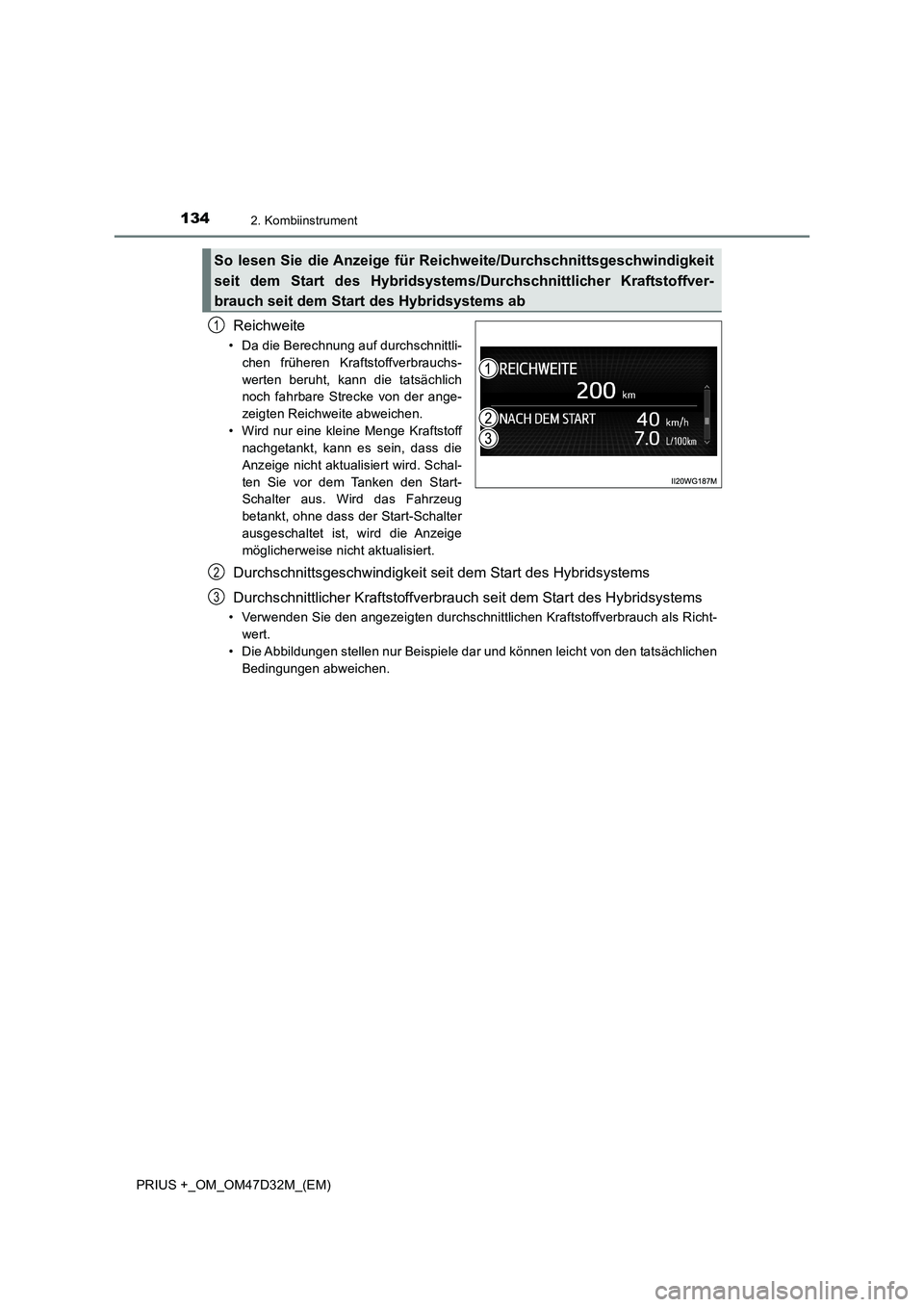

1342. Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Reichweite
• Da die Berechnung auf durchschnittli-
chen früheren Kraftstoffverbrauchs-
werten beruht, kann die tatsächlich
noch fahrbare Strecke von der ange-
zeigten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff
nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird. Schal-
ten Sie vor dem Tanken den Start-
Schalter aus. Wird das Fahrzeug
betankt, ohne dass der Start-Schalter
ausgeschaltet ist, wird die Anzeige
möglicherweise nicht aktualisiert.
Durchschnittsgeschwindigkeit seit dem Start des Hybridsystems
Durchschnittlicher Kraftstoffverbrauch seit dem Start des Hybridsystems
• Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richt-
wert.
• Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächlichen
Bedingungen abweichen.
So lesen Sie die Anzeige für Reichweite/Durchschnittsgeschwindigkeit
seit dem Start des Hybridsystems/Durchschnittlicher Kraftstoffver-
brauch seit dem Start des Hybridsystems ab
1
2
3

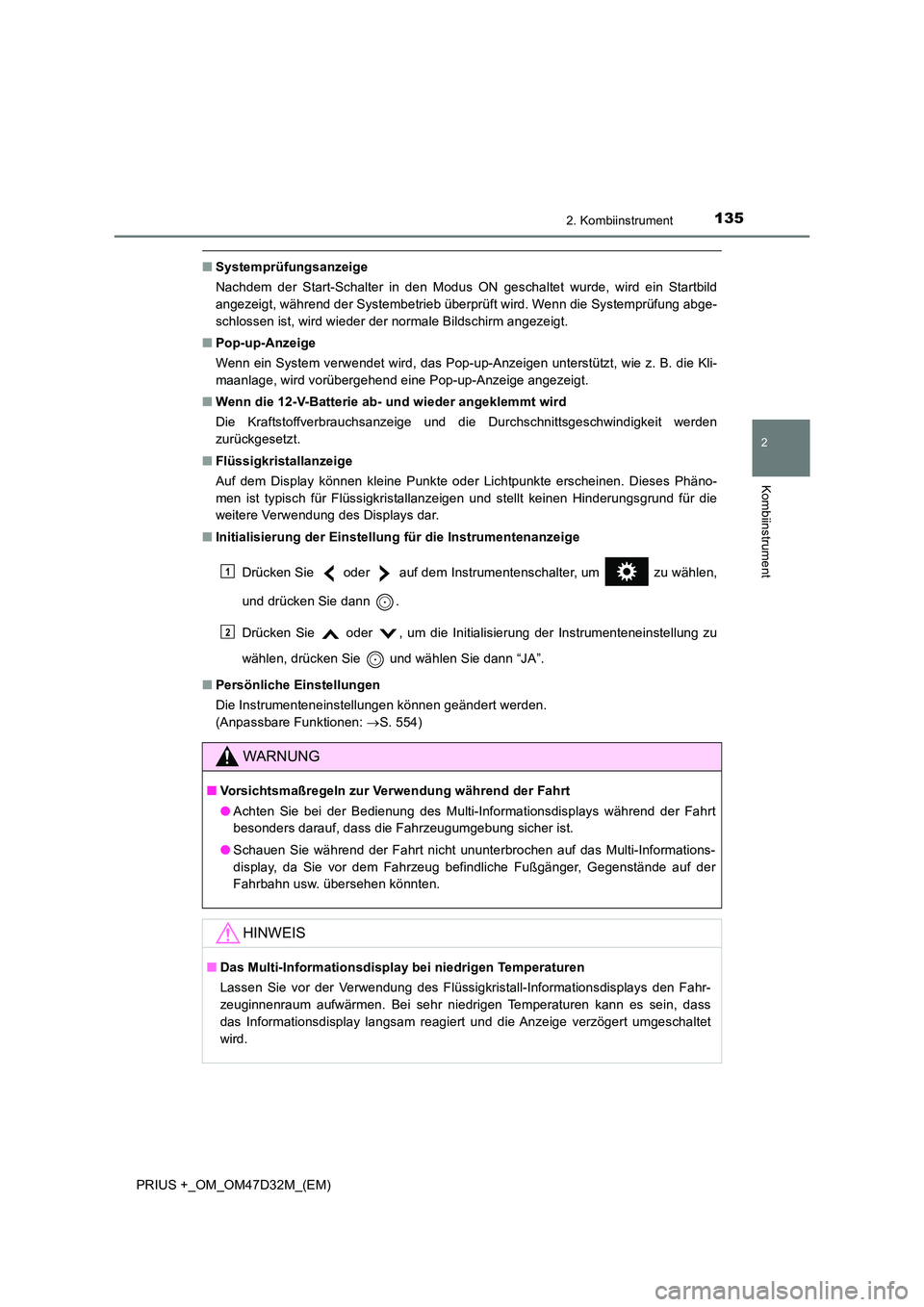

1352. Kombiinstrument
2
Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild
angezeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abge-
schlossen ist, wird wieder der normale Bildschirm angezeigt.
■ Pop-up-Anzeige
Wenn ein System verwendet wird, das Pop-up-Anzeigen unterstützt, wie z. B. die Kli-
maanlage, wird vorübergehend eine Pop-up-Anzeige angezeigt.
■ Wenn die 12-V-Batterie ab- und wieder angeklemmt wird
Die Kraftstoffverbrauchsanzeige und die Durchschnittsgeschwindigkeit werden
zurückgesetzt.
■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
■ Initialisierung der Einstellung für die Instrumentenanzeige
Drücken Sie oder auf dem Instrumentenschalter, um zu wählen,
und drücken Sie dann .
Drücken Sie oder , um die Initialisierung der Instrumenteneinstellung zu
wählen, drücken Sie und wählen Sie dann “JA”.
■ Persönliche Einstellungen
Die Instrumenteneinstellungen können geändert werden.
(Anpassbare Funktionen: S. 554)
WARNUNG
■Vorsichtsmaßregeln zur Verwendung während der Fahrt
● Achten Sie bei der Bedienung des Multi-Informationsdisplays während der Fahrt
besonders darauf, dass die Fahrzeugumgebung sicher ist.
● Schauen Sie während der Fahrt nicht ununterbrochen auf das Multi-Informations-
display, da Sie vor dem Fahrzeug befindliche Fußgänger, Gegenstände auf der
Fahrbahn usw. übersehen könnten.
HINWEIS
■ Das Multi-Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
1
2

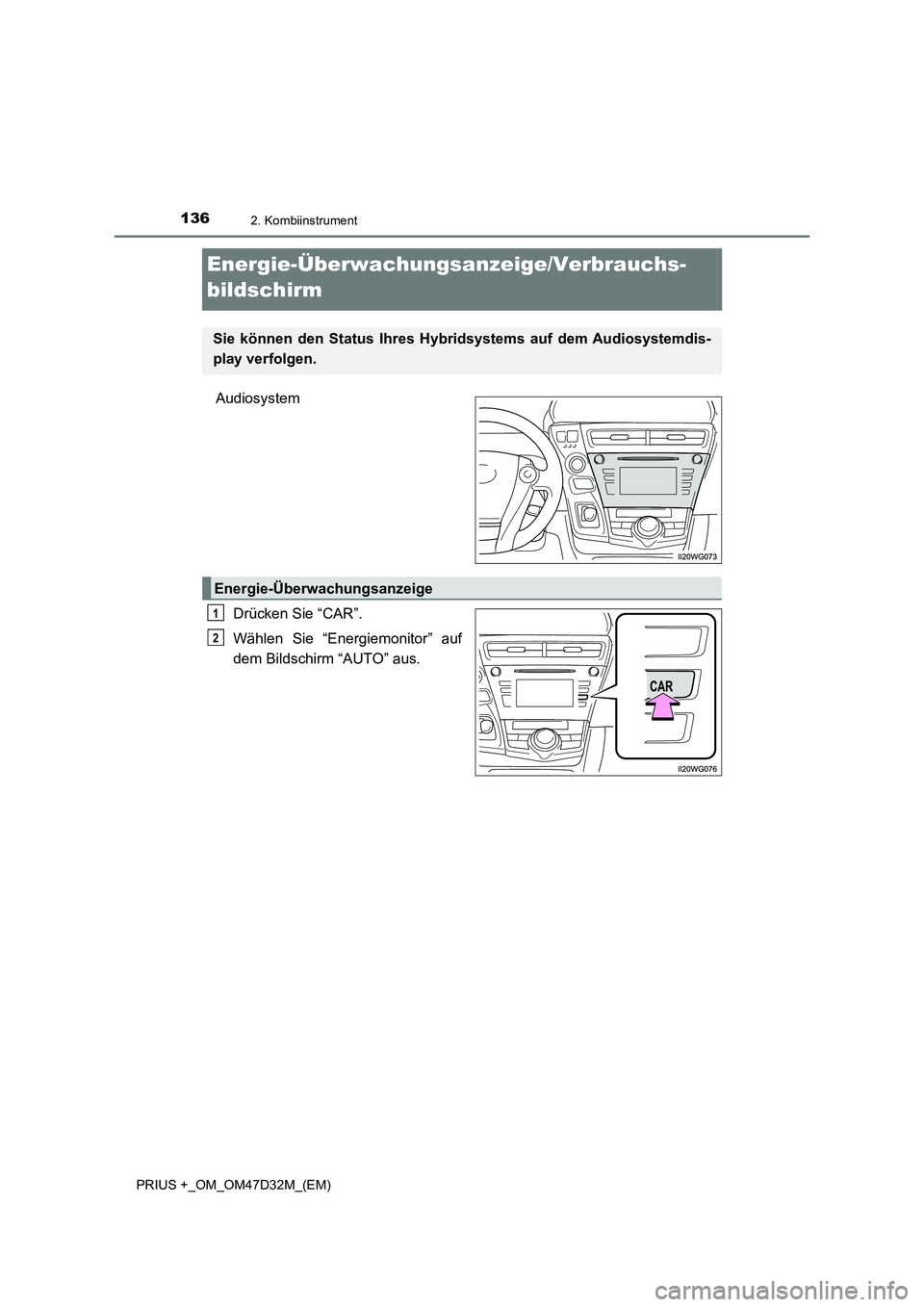

1362. Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Energie-Überwachungsanzeige/Verbrauchs-
bildschirm
Audiosystem
Drücken Sie “CAR”.
Wählen Sie “Energiemonitor” auf
dem Bildschirm “AUTO” aus.
Sie können den Status Ihres Hybr idsystems auf dem Audiosystemdis-
play verfolgen.
Energie-Überwachungsanzeige
1
2

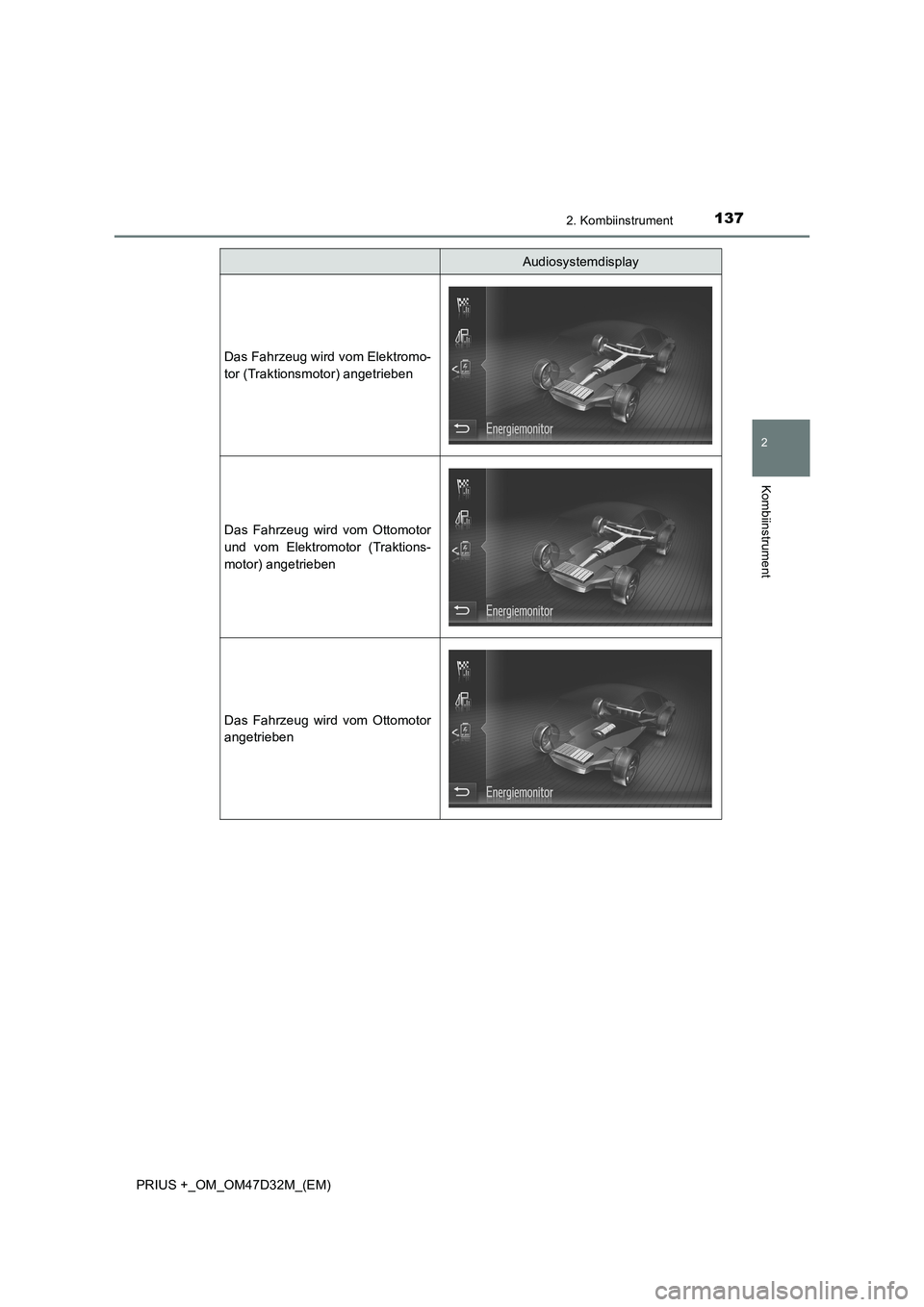

1372. Kombiinstrument
2
Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Audiosystemdisplay
Das Fahrzeug wird vom Elektromo-
tor (Traktionsmotor) angetrieben
Das Fahrzeug wird vom Ottomotor
und vom Elektromotor (Traktions-
motor) angetrieben
Das Fahrzeug wird vom Ottomotor
angetrieben

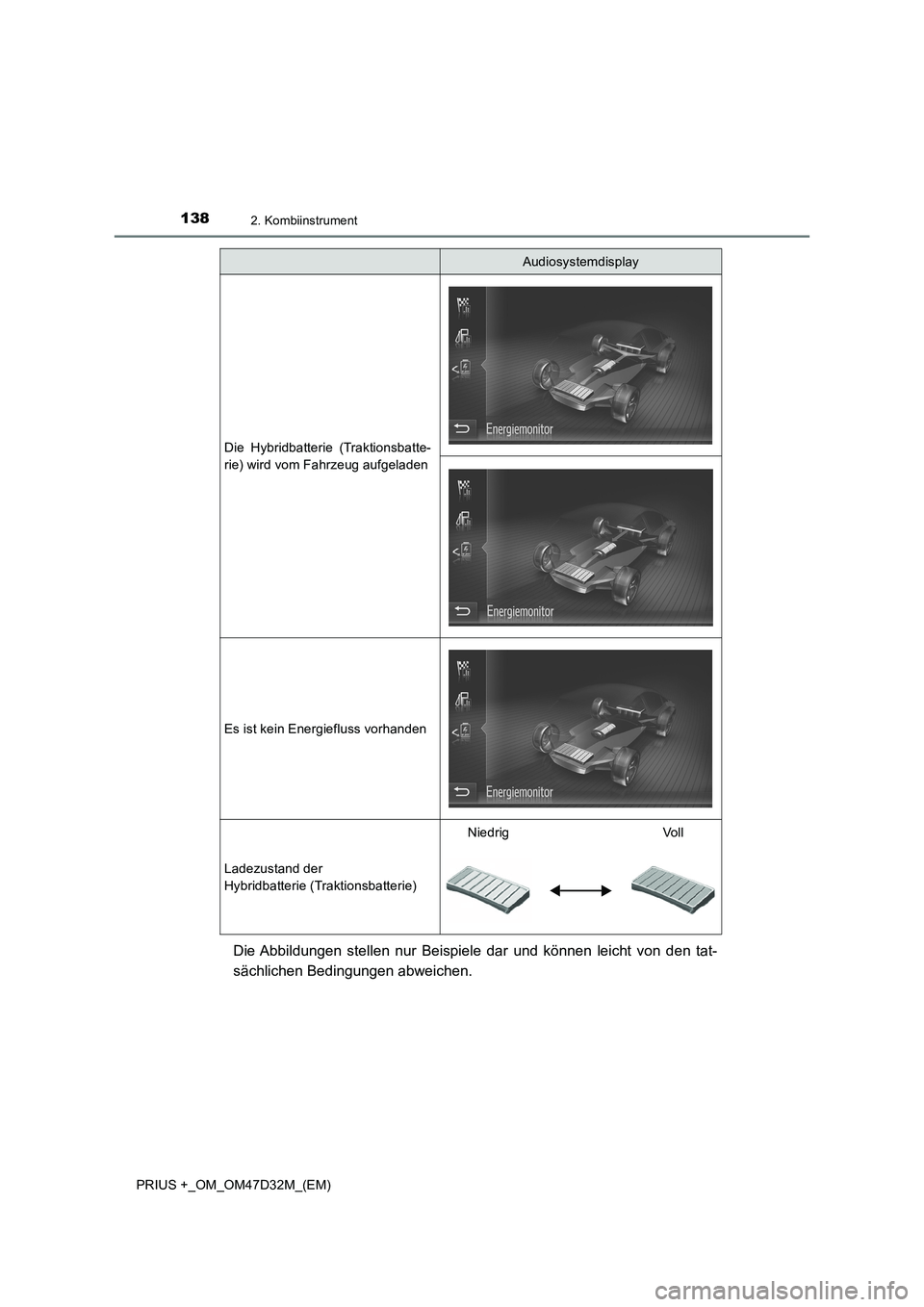

1382. Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tat-
sächlichen Bedingungen abweichen.
Die Hybridbatterie (Traktionsbatte-
rie) wird vom Fahrzeug aufgeladen
Es ist kein Energiefluss vorhanden
Ladezustand der
Hybridbatterie (Traktionsbatterie)
NiedrigVo l l
Audiosystemdisplay

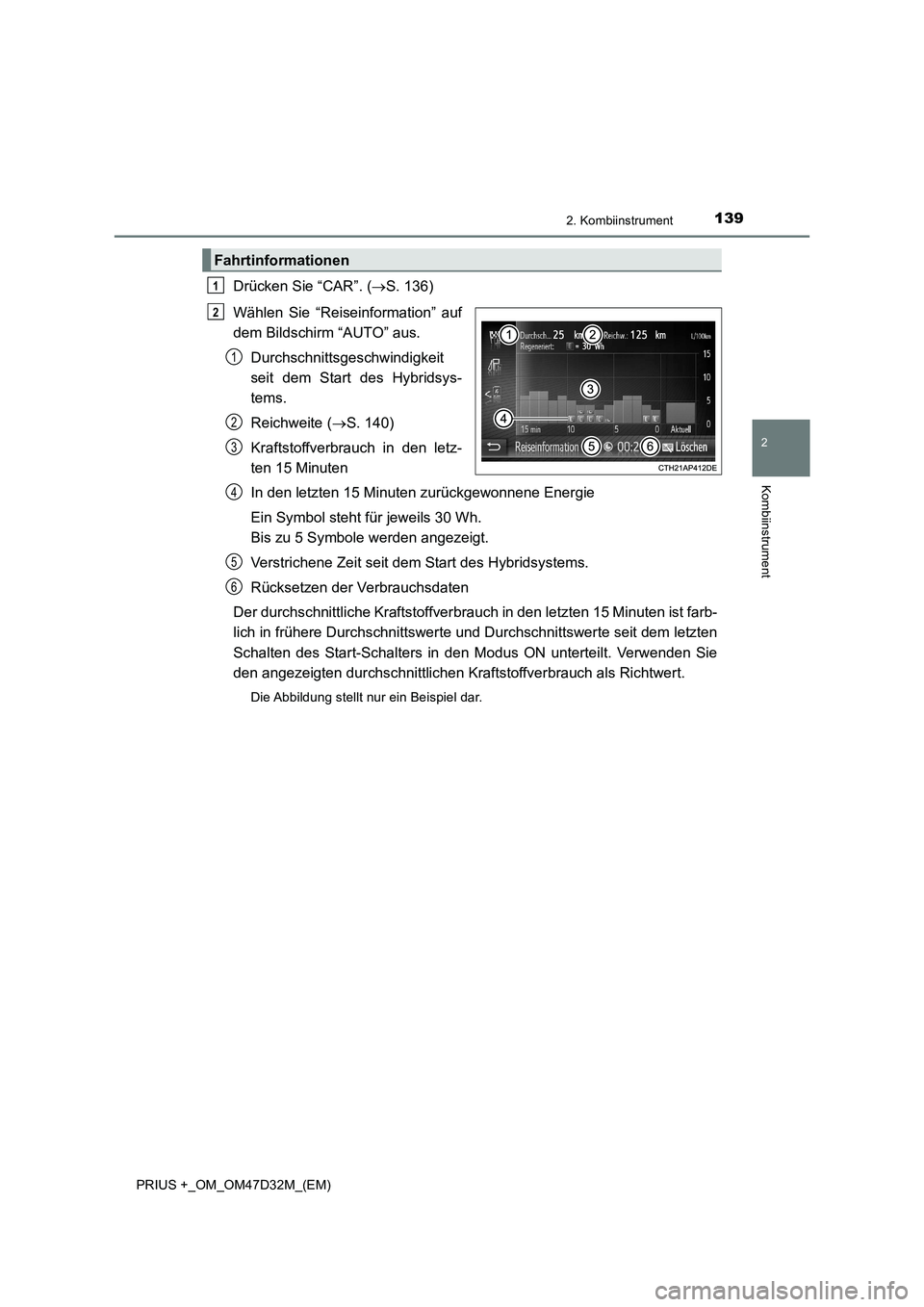

1392. Kombiinstrument
2
Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Drücken Sie “CAR”. (S. 136)
Wählen Sie “Reiseinformation” auf
dem Bildschirm “AUTO” aus.
Durchschnittsgeschwindigkeit
seit dem Start des Hybridsys-
tems.
Reichweite (S. 140)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
In den letzten 15 Minuten zurückgewonnene Energie
Ein Symbol steht für jeweils 30 Wh.
Bis zu 5 Symbole werden angezeigt.
Verstrichene Zeit seit dem Start des Hybridsystems.
Rücksetzen der Verbrauchsdaten
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist farb-
lich in frühere Durchschnittswerte und Durchschnittswerte seit dem letzten
Schalten des Start-Schalters in den Modus ON unterteilt. Verwenden Sie
den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar.
Fahrtinformationen
1
2
1
2
3
4
5
6

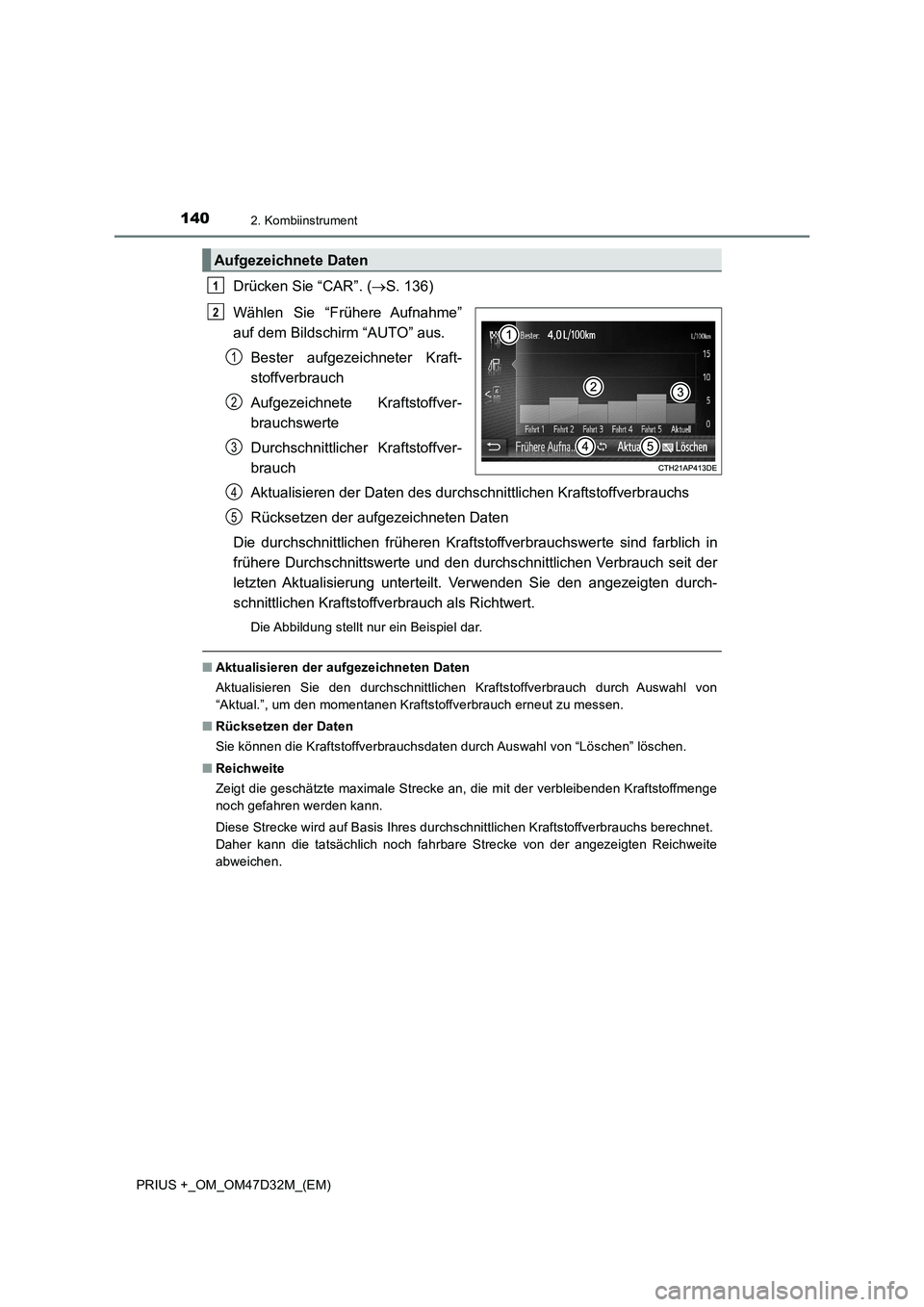

1402. Kombiinstrument
PRIUS +_OM_OM47D32M_(EM)
Drücken Sie “CAR”. (S. 136)
Wählen Sie “Frühere Aufnahme”
auf dem Bildschirm “AUTO” aus.
Bester aufgezeichneter Kraft-
stoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Durchschnittlicher Kraftstoffver-
brauch
Aktualisieren der Daten des durchschnittlichen Kraftstoffverbrauchs
Rücksetzen der aufgezeichneten Daten
Die durchschnittlichen früheren Kraftstoffverbrauchswerte sind farblich in
frühere Durchschnittswerte und den durchschnittlichen Verbrauch seit der
letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten durch-
schnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar.
■Aktualisieren der aufgezeichneten Daten
Aktualisieren Sie den durchschnittlichen Kraftstoffverbrauch durch Auswahl von
“Aktual.”, um den momentanen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten durch Auswahl von “Löschen” löschen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
Aufgezeichnete Daten
1
2
1
2
3
4
5
