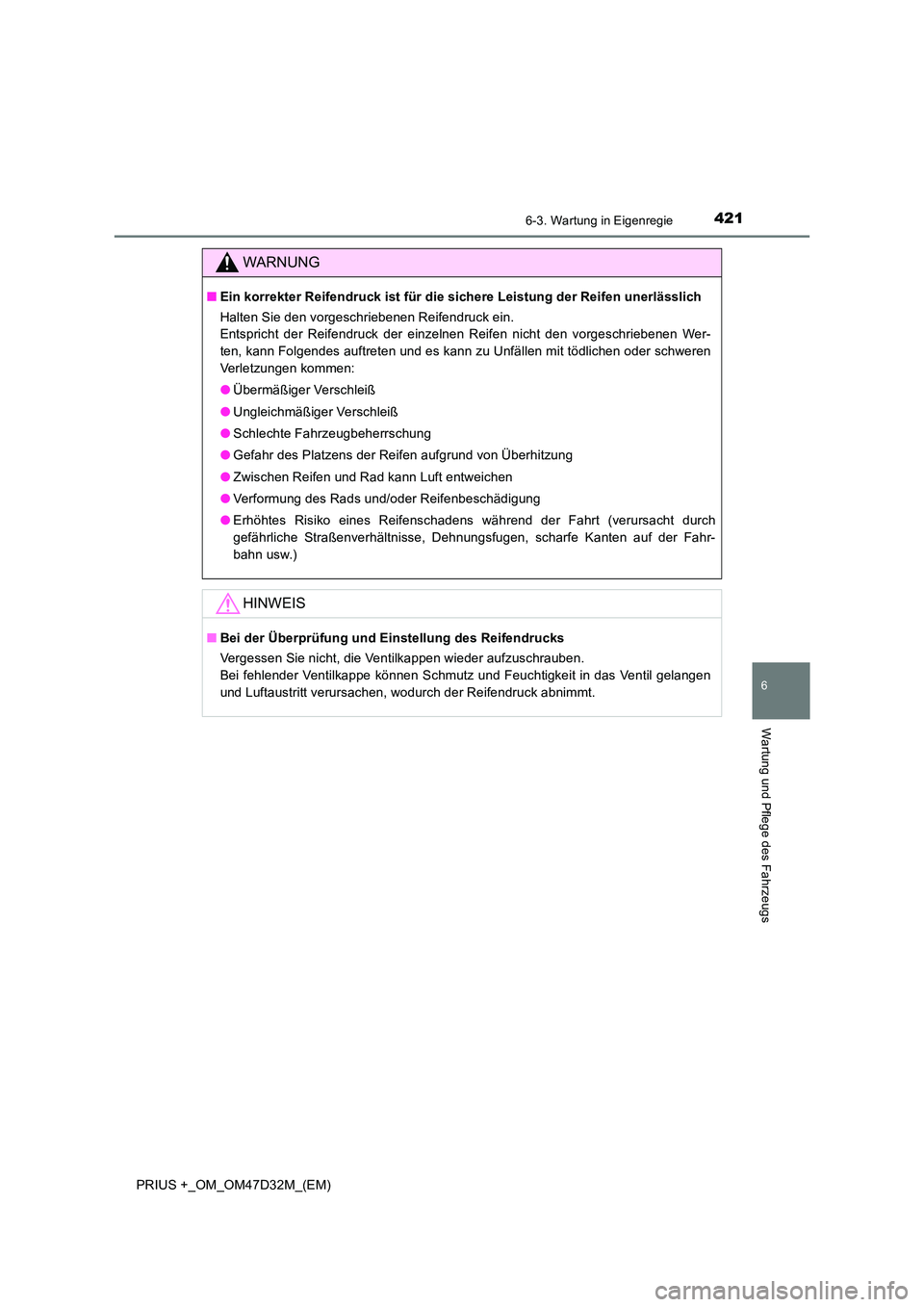

4216-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerlässlich
Halten Sie den vorgeschriebenen Reifendruck ein.
Entspricht der Reifendruck der einzelnen Reifen nicht den vorgeschriebenen Wer-
ten, kann Folgendes auftreten und es kann zu Unfällen mit tödlichen oder schweren
Verletzungen kommen:
● Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechte Fahrzeugbeherrschung
● Gefahr des Platzens der Reifen aufgrund von Überhitzung
● Zwischen Reifen und Rad kann Luft entweichen
● Verformung des Rads und/oder Reifenbeschädigung
● Erhöhtes Risiko eines Reifenschadens während der Fahrt (verursacht durch
gefährliche Straßenverhältnisse, Dehnungsfugen, scharfe Kanten auf der Fahr-
bahn usw.)
HINWEIS
■ Bei der Überprüfung und Einstellung des Reifendrucks
Vergessen Sie nicht, die Ventilkappen wieder aufzuschrauben.
Bei fehlender Ventilkappe können Schmutz und Feuchtigkeit in das Ventil gelangen
und Luftaustritt verursachen, wodurch der Reifendruck abnimmt.

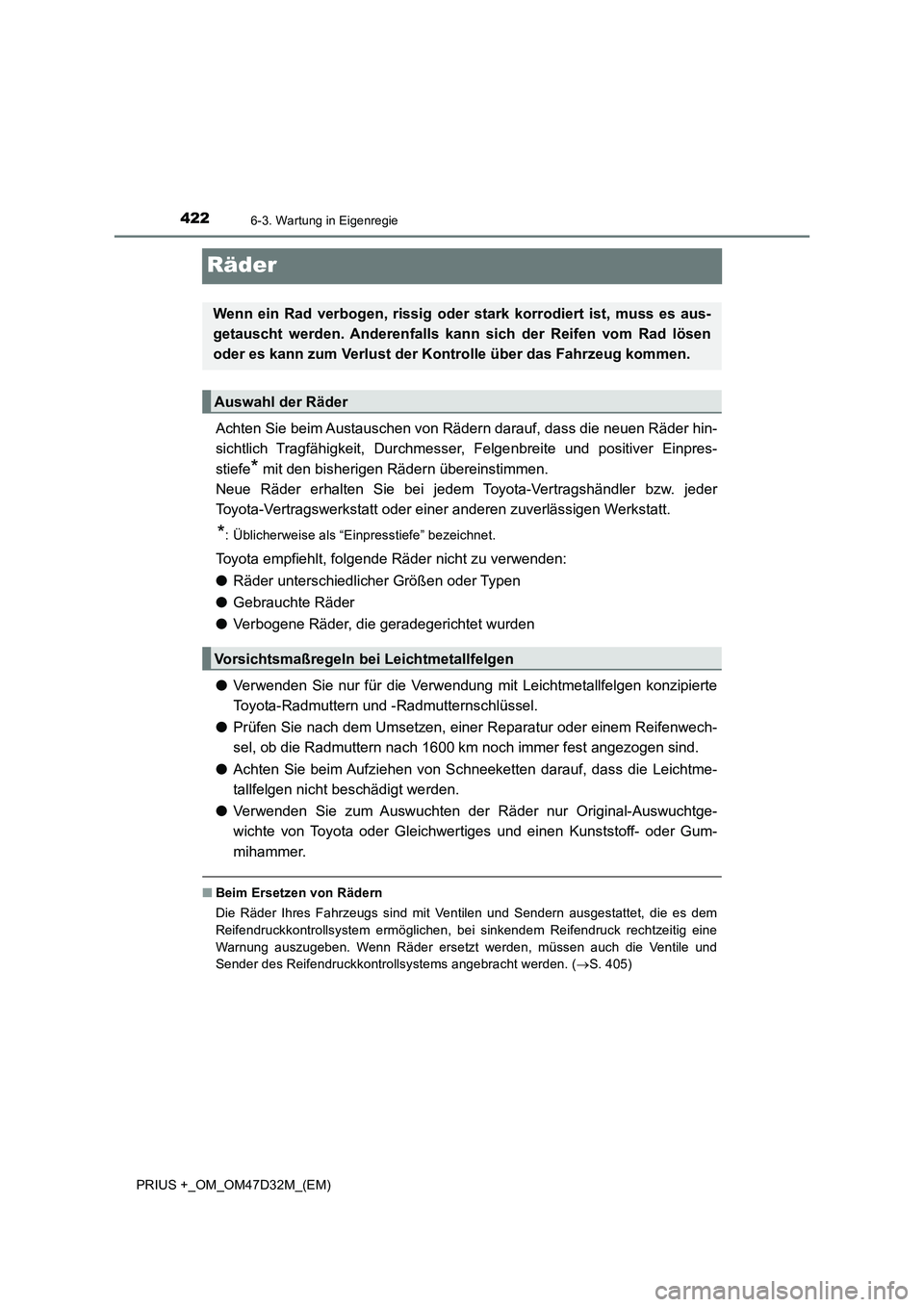

4226-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
Räder
Achten Sie beim Austauschen von Rädern darauf, dass die neuen Räder hin-
sichtlich Tragfähigkeit, Durchmesser, Felgenbreite und positiver Einpres-
stiefe
* mit den bisherigen Rädern übereinstimmen.
Neue Räder erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*: Üblicherweise als “Einpresstiefe” bezeichnet.
Toyota empfiehlt, folgende Räder nicht zu verwenden:
●Räder unterschiedlicher Größen oder Typen
●Gebrauchte Räder
●Verbogene Räder, die geradegerichtet wurden
●Verwenden Sie nur für die Verwendung mit Leichtmetallfelgen konzipierte
Toyota-Radmuttern und -Radmutternschlüssel.
●Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwech-
sel, ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
●Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtme-
tallfelgen nicht beschädigt werden.
●Verwenden Sie zum Auswuchten der Räder nur Original-Auswuchtge-
wichte von Toyota oder Gleichwertiges und einen Kunststoff- oder Gum-
mihammer.
■Beim Ersetzen von Rädern
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem
Reifendruckkontrollsystem ermöglichen, bei sinkendem Reifendruck rechtzeitig eine
Warnung auszugeben. Wenn Räder ersetzt werden, müssen auch die Ventile und
Sender des Reifendruckkontrollsystems angebracht werden. (S. 405)
Wenn ein Rad verbogen, rissig oder stark korrodiert ist, muss es aus-
getauscht werden. Anderenfalls kann sich der Reifen vom Rad lösen
oder es kann zum Verlust der Kontrolle über das Fahrzeug kommen.
Auswahl der Räder
Vorsichtsmaßregeln bei Leichtmetallfelgen

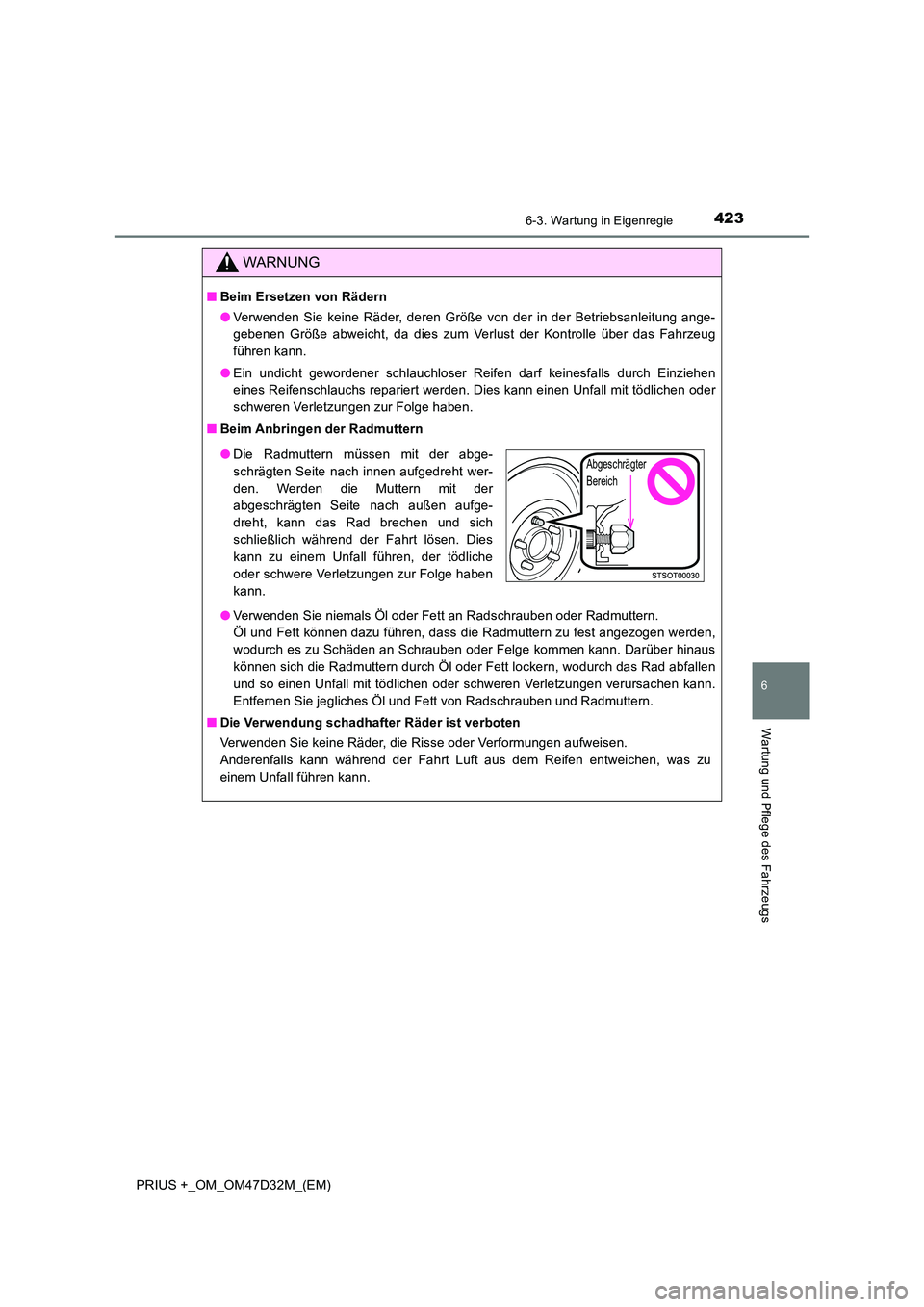

4236-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Beim Ersetzen von Rädern
● Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung ange-
gebenen Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug
führen kann.
● Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen
eines Reifenschlauchs repariert werden. Dies kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
■ Beim Anbringen der Radmuttern
● Verwenden Sie niemals Öl oder Fett an Radschrauben oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommen kann. Darüber hinaus
können sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen
und so einen Unfall mit tödlichen oder schweren Verletzungen verursachen kann.
Entfernen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
■ Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann während der Fahrt Luft aus dem Reifen entweichen, was zu
einem Unfall führen kann.
● Die Radmuttern müssen mit der abge-
schrägten Seite nach innen aufgedreht wer-
den. Werden die Muttern mit der
abgeschrägten Seite nach außen aufge-
dreht, kann das Rad brechen und sich
schließlich während der Fahrt lösen. Dies
kann zu einem Unfall führen, der tödliche
oder schwere Verletzungen zur Folge haben
kann.
Abgeschrägter
Bereich

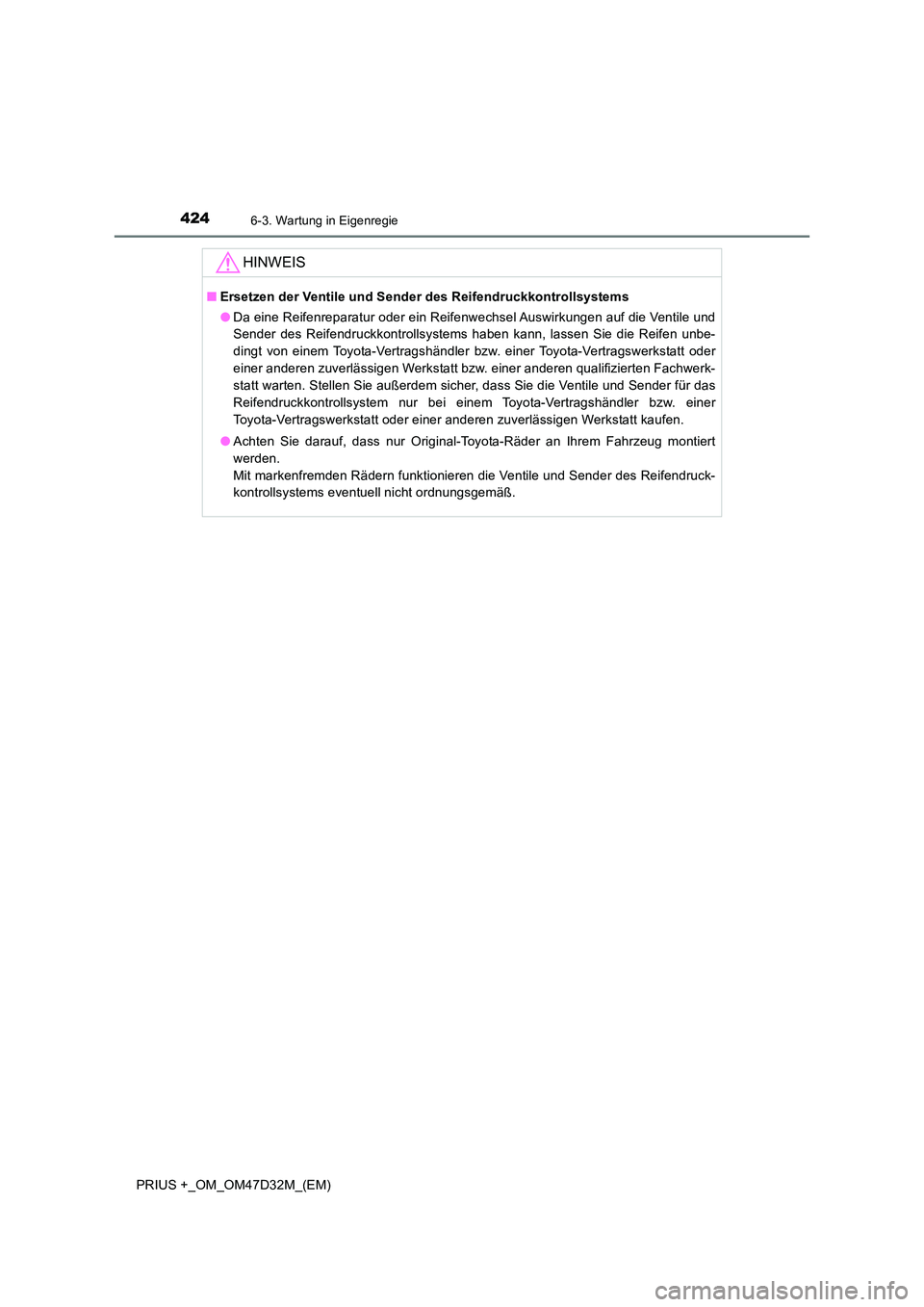

4246-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
HINWEIS
■Ersetzen der Ventile und Sender des Reifendruckkontrollsystems
● Da eine Reifenreparatur oder ein Reifenwechsel Auswirkungen auf die Ventile und
Sender des Reifendruckkontrollsystems haben kann, lassen Sie die Reifen unbe-
dingt von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fachwerk-
statt warten. Stellen Sie außerdem sicher, dass Sie die Ventile und Sender für das
Reifendruckkontrollsystem nur bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt kaufen.
● Achten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug montiert
werden.
Mit markenfremden Rädern funktionieren die Ventile und Sender des Reifendruck-
kontrollsystems eventuell nicht ordnungsgemäß.

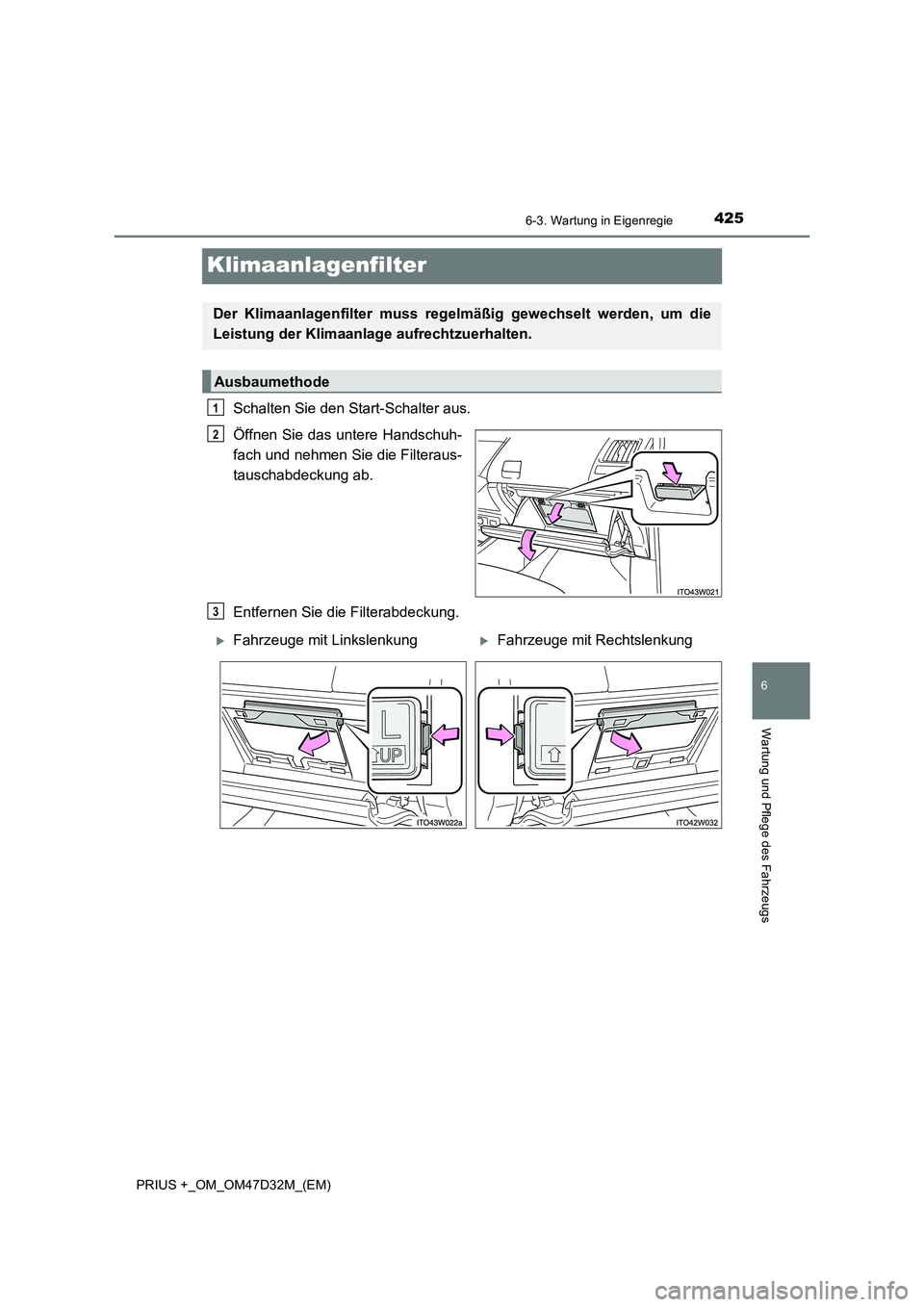

4256-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
Klimaanlagenfilter
Schalten Sie den Start-Schalter aus.
Öffnen Sie das untere Handschuh-
fach und nehmen Sie die Filteraus-
tauschabdeckung ab.
Entfernen Sie die Filterabdeckung.
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrechtzuerhalten.
Ausbaumethode
1
2
3
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung

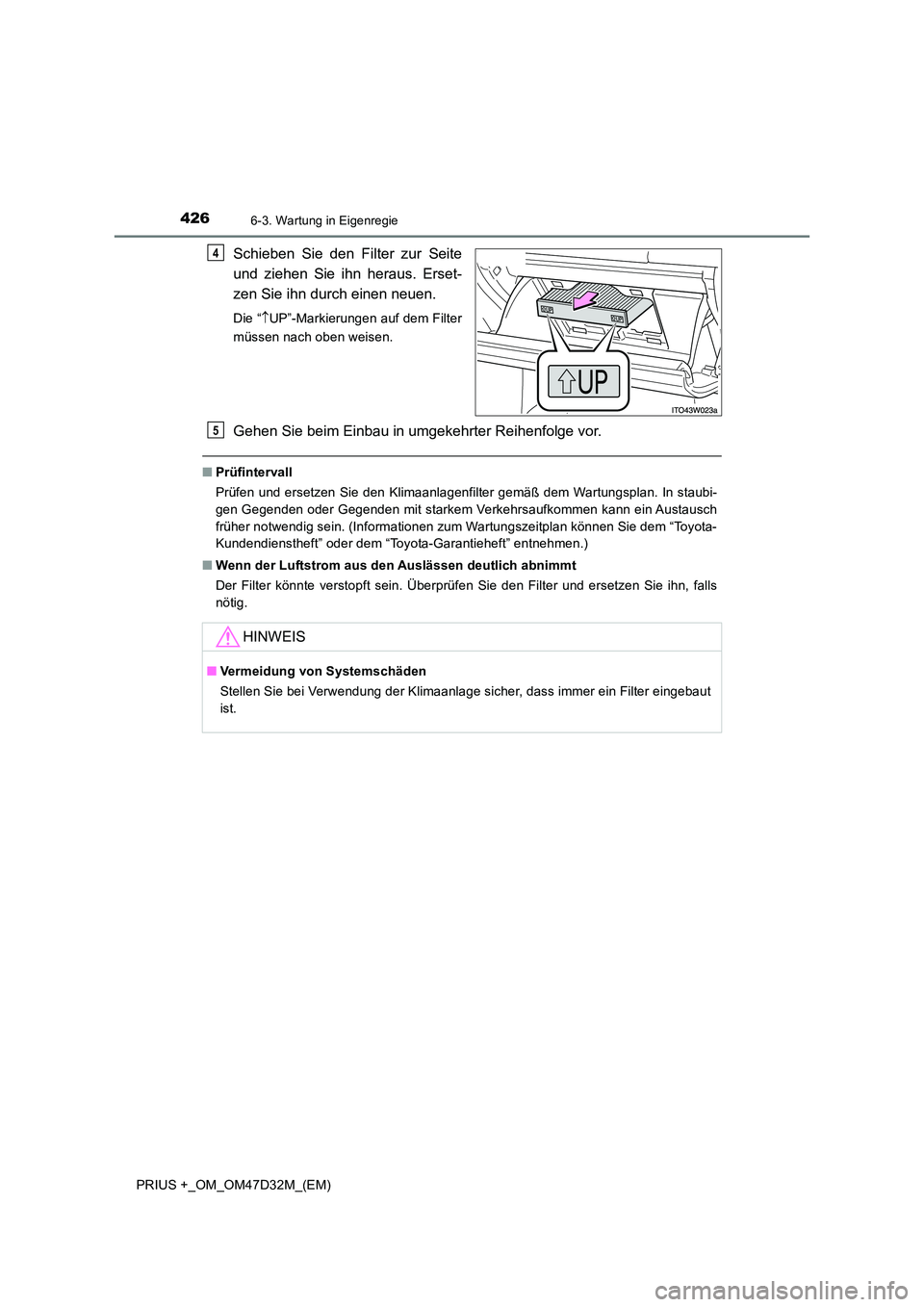

4266-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
Schieben Sie den Filter zur Seite
und ziehen Sie ihn heraus. Erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■ Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zum Wartungszeitplan können Sie dem “Toyota-
Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
4
HINWEIS
■ Vermeidung von Systemschäden
Stellen Sie bei Verwendung der Klimaanlage sicher, dass immer ein Filter eingebaut
ist.
5

4276-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs

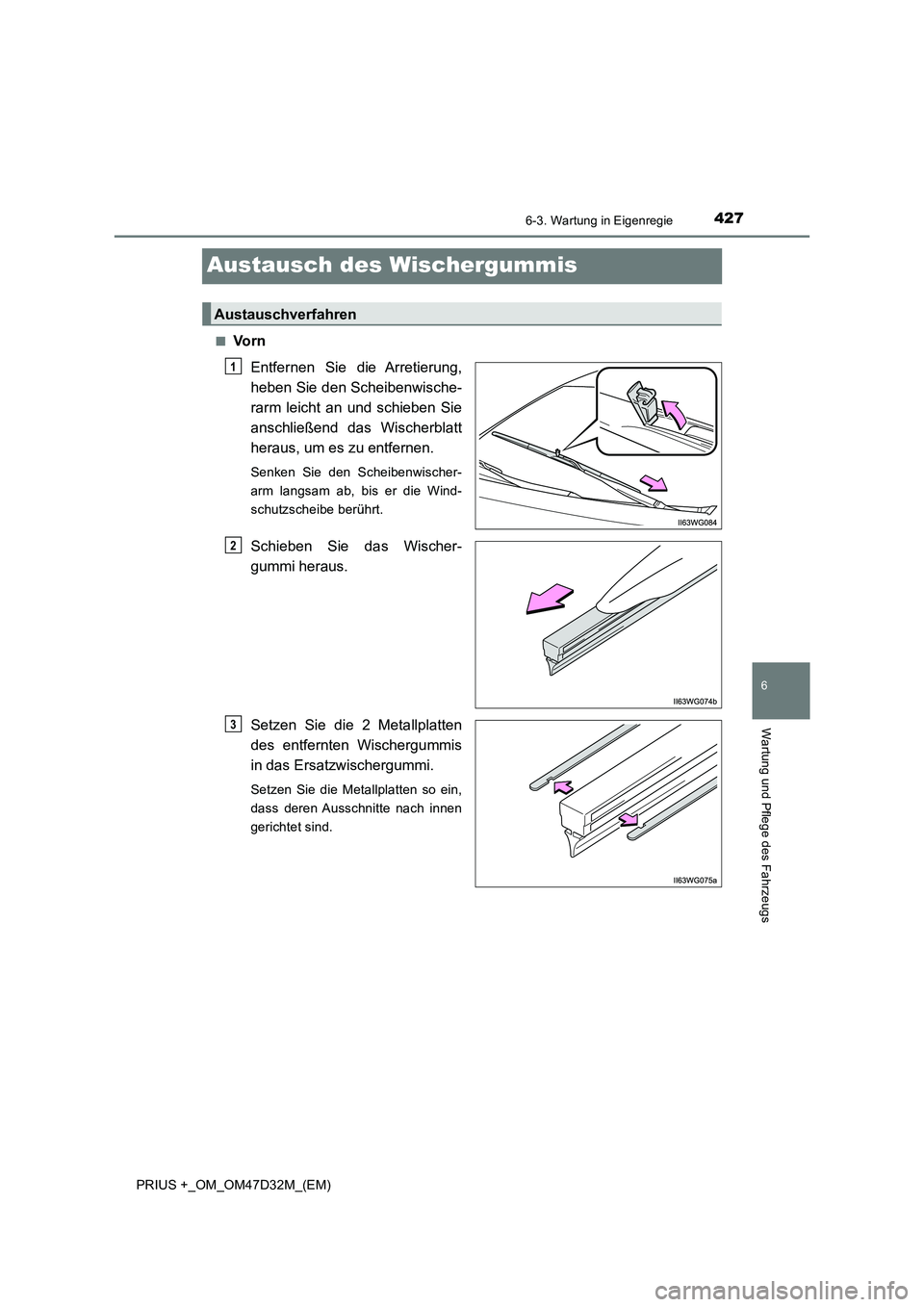

Austausch des Wischergummis
■Vo r n
Entfernen Sie die Arretierung,
heben Sie den Scheibenwische-
rarm leicht an und schieben Sie
anschließend das Wischerblatt
heraus, um es zu entfernen.
Senken Sie den Scheibenwischer-
arm langsam ab, bis er die Wind-
schutzscheibe berührt.
Schieben Sie das Wischer-
gummi heraus.
Setzen Sie die 2 Metallplatten
des entfernten Wischergummis
in das Ersatzwischergummi.
Setzen Sie die Metallplatten so ein,
dass deren Ausschnitte nach innen
gerichtet sind.
Austauschverfahren
1
2
3

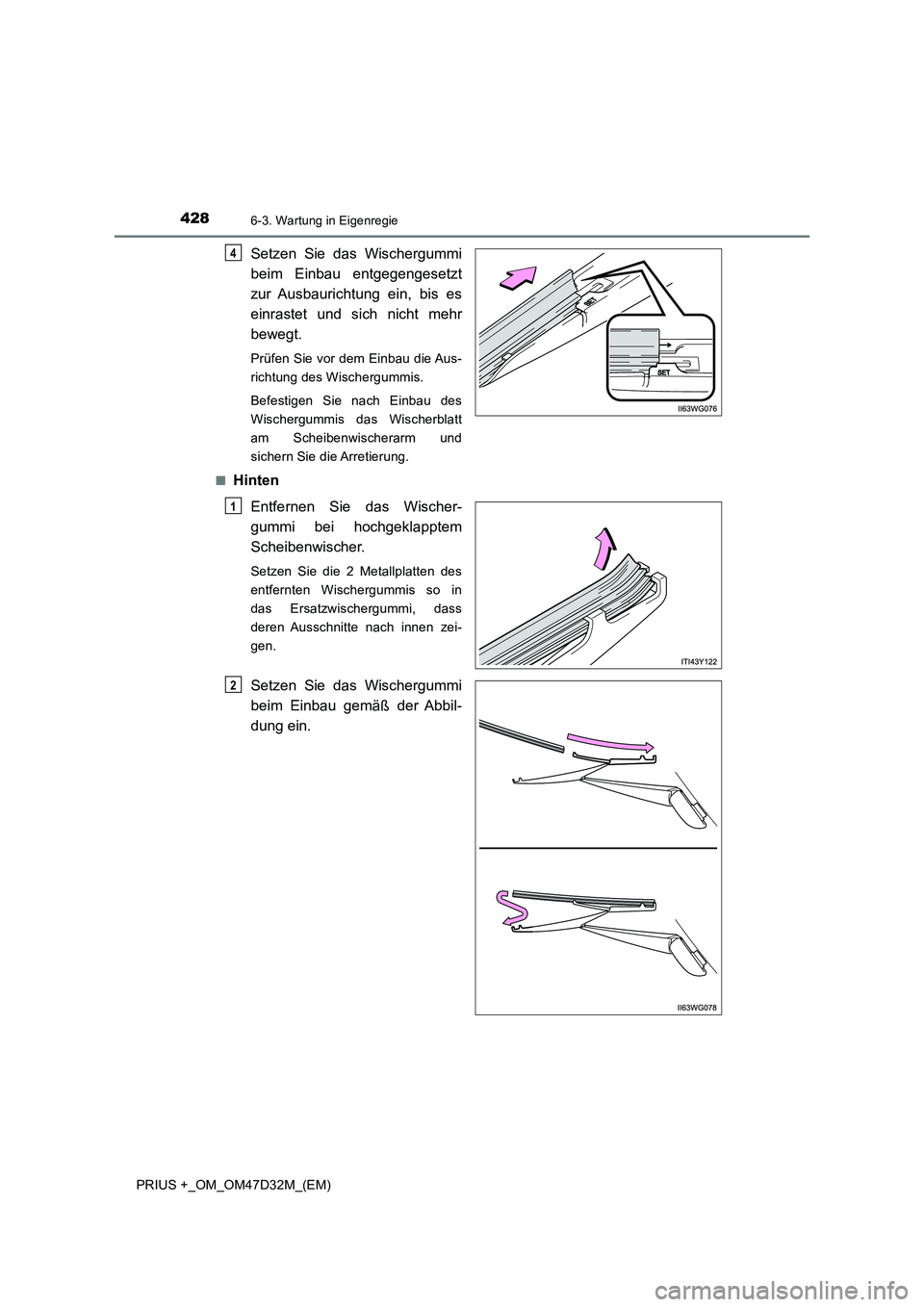

4286-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
Setzen Sie das Wischergummi
beim Einbau entgegengesetzt
zur Ausbaurichtung ein, bis es
einrastet und sich nicht mehr
bewegt.
Prüfen Sie vor dem Einbau die Aus-
richtung des Wischergummis.
Befestigen Sie nach Einbau des
Wischergummis das Wischerblatt
am Scheibenwischerarm und
sichern Sie die Arretierung.
■
Hinten
Entfernen Sie das Wischer-
gummi bei hochgeklapptem
Scheibenwischer.
Setzen Sie die 2 Metallplatten des
entfernten Wischergummis so in
das Ersatzwischergummi, dass
deren Ausschnitte nach innen zei-
gen.
Setzen Sie das Wischergummi
beim Einbau gemäß der Abbil-
dung ein.
4
1
2

4296-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs

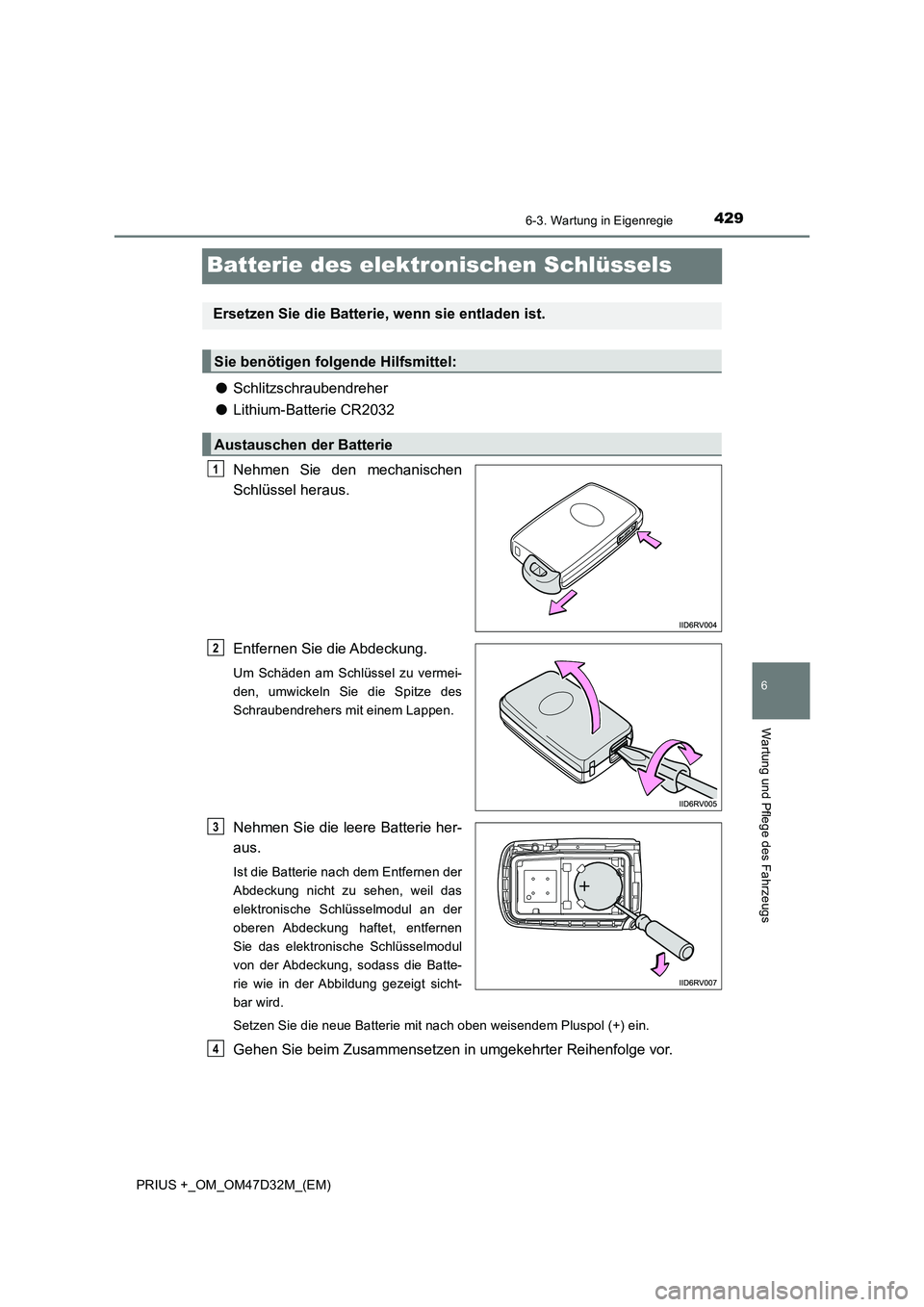

Batterie des elektronischen Schlüssels
●Schlitzschraubendreher
●Lithium-Batterie CR2032
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (+) ein.
Gehen Sie beim Zusammensetzen in umgekehrter Reihenfolge vor.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Hilfsmittel:
Austauschen der Batterie
1
2
3
4

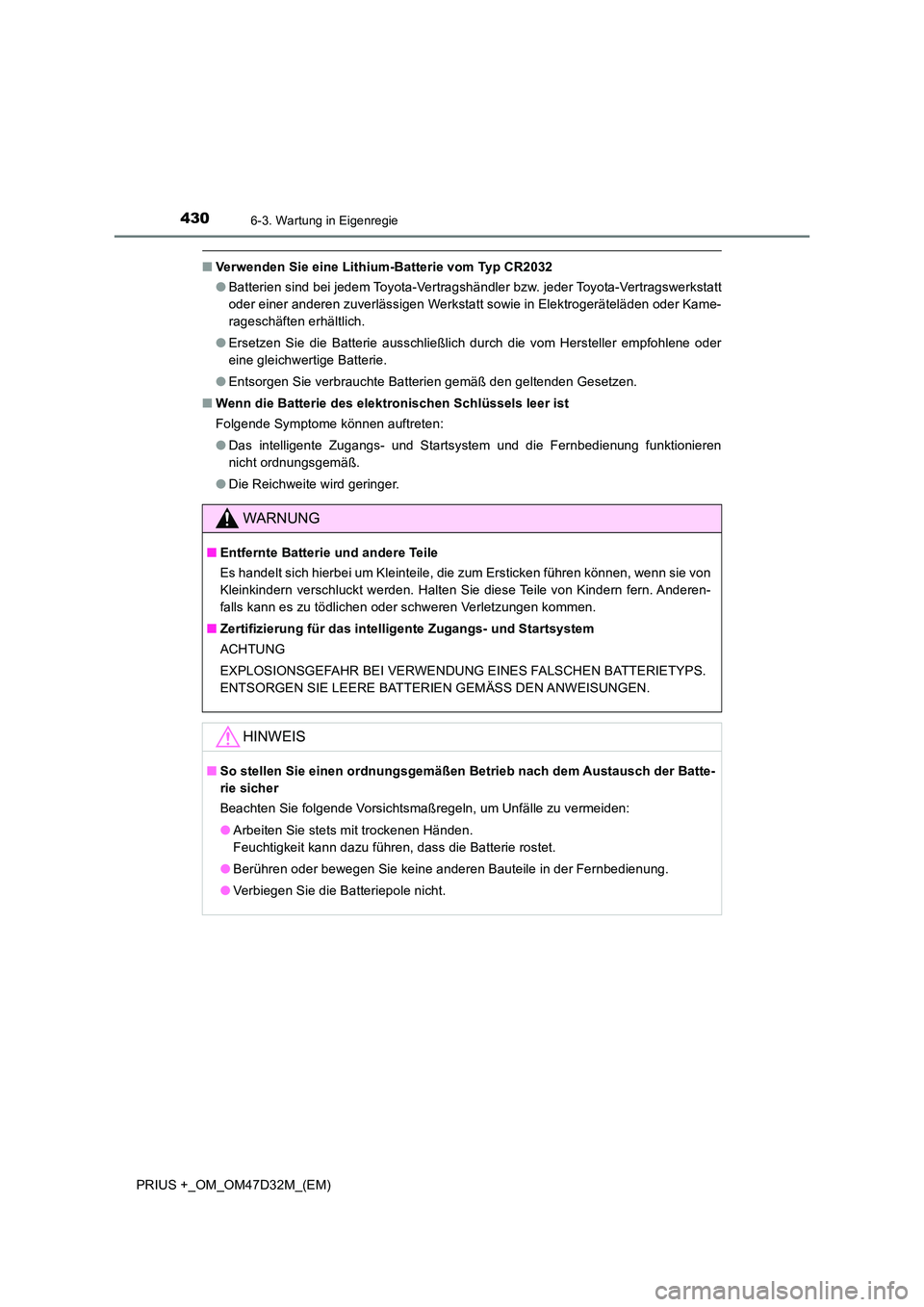

4306-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
● Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt sowie in Elektrogeräteläden oder Kame-
rageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Batterie des elektronischen Schlüssels leer ist
Folgende Symptome können auftreten:
● Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
● Die Reichweite wird geringer.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
● Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batteriepole nicht.
