4517-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
7
Wenn Störungen auftreten

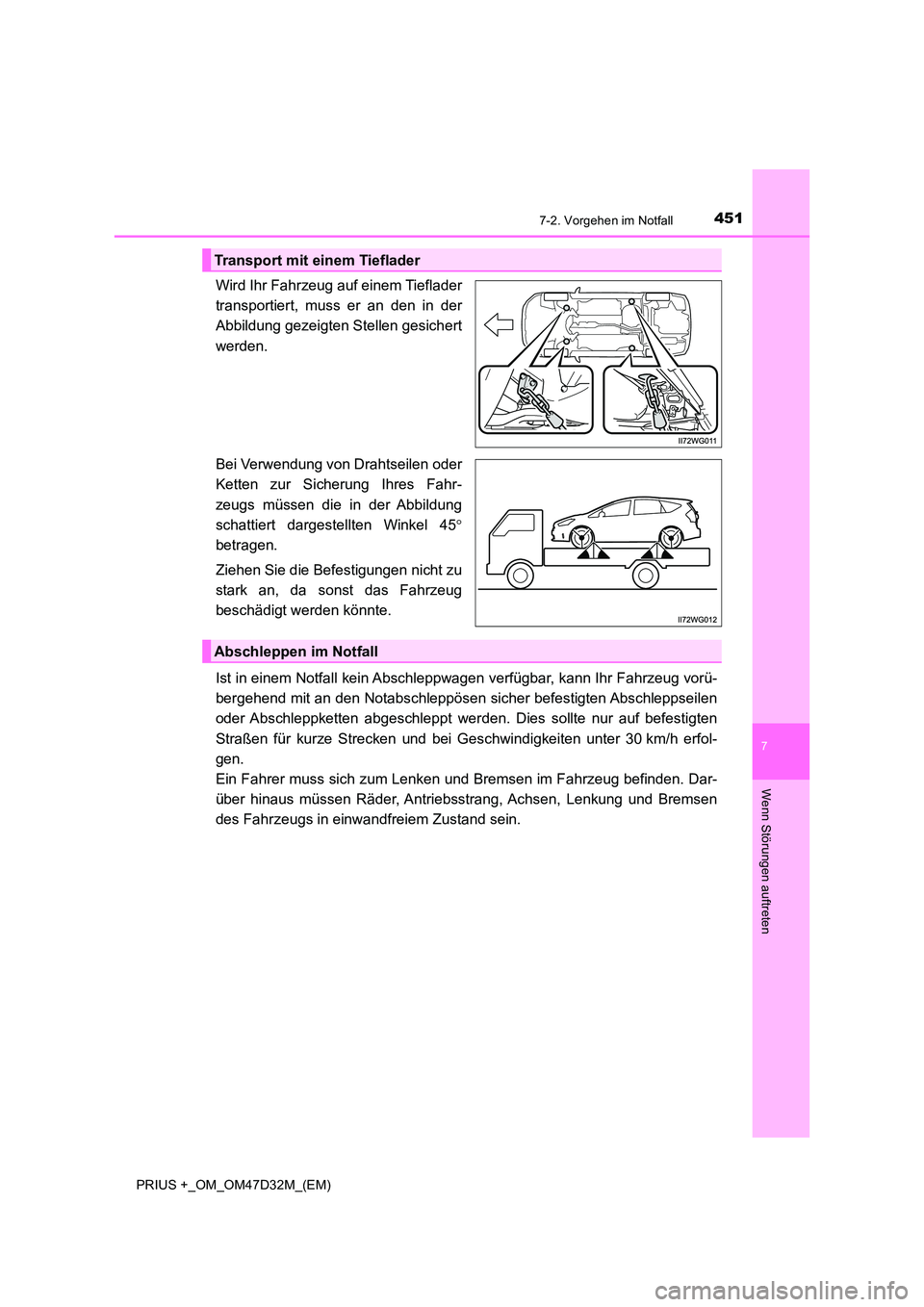

Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss er an den in der
Abbildung gezeigten Stellen gesichert
werden.
Bei Verwendung von Drahtseilen oder
Ketten zur Sicherung Ihres Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45 
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Ist in einem Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorü-
bergehend mit an den Notabschleppösen sicher befestigten Abschleppseilen
oder Abschleppketten abgeschleppt werden. Dies sollte nur auf befestigten
Straßen für kurze Strecken und bei Geschwindigkeiten unter 30 km/h erfol-
gen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebsstrang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem Zustand sein.
Transport mit einem Tieflader
Abschleppen im Notfall

4527-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)

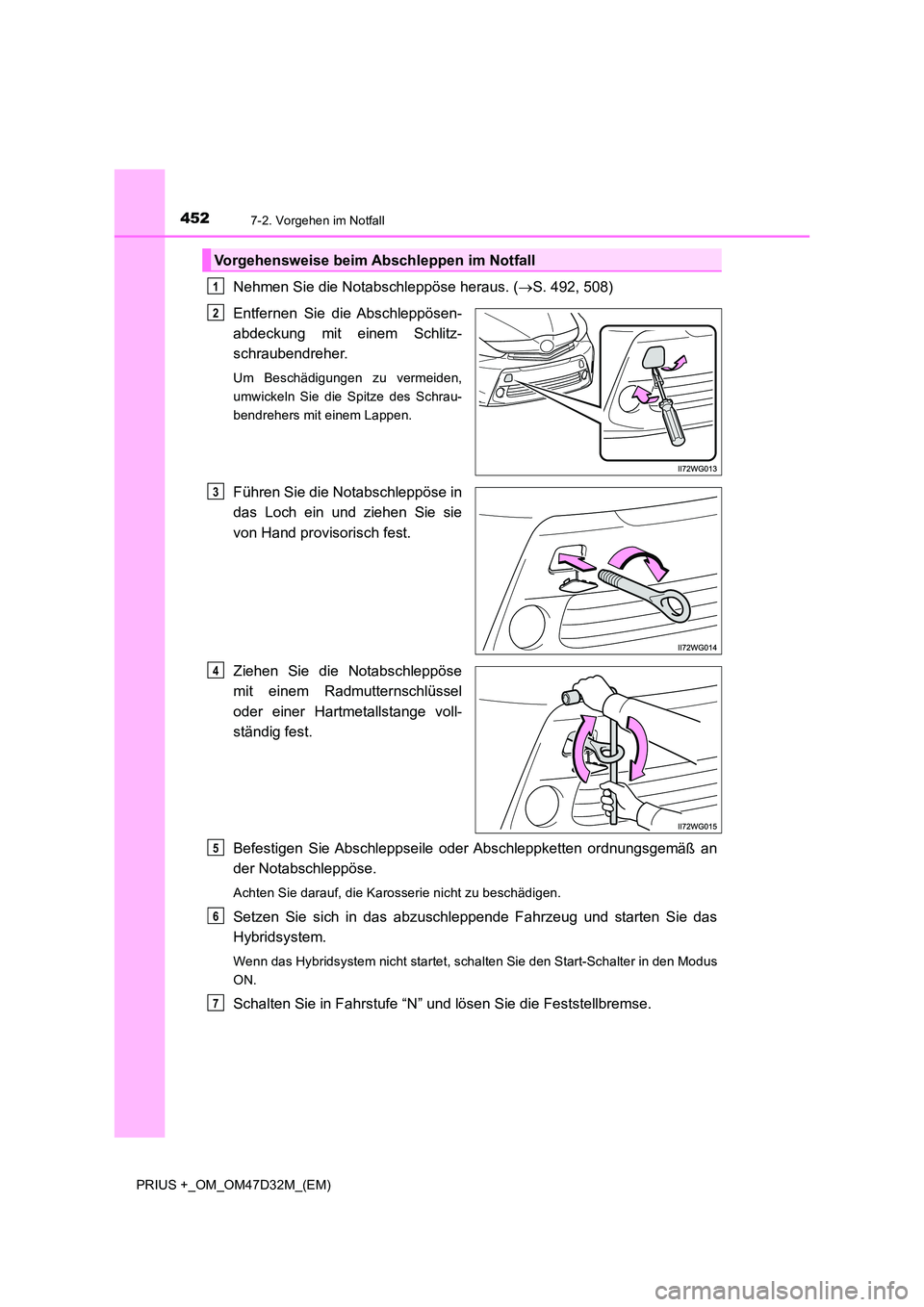

Nehmen Sie die Notabschleppöse heraus. (S. 492, 508)
Entfernen Sie die Abschleppösen-
abdeckung mit einem Schlitz-
schraubendreher.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Ziehen Sie die Notabschleppöse
mit einem Radmutternschlüssel
oder einer Hartmetallstange voll-
ständig fest.
Befestigen Sie Abschleppseile oder Abschleppketten ordnungsgemäß an
der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Setzen Sie sich in das abzuschleppende Fahrzeug und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie den Start-Schalter in den Modus
ON.
Schalten Sie in Fahrstufe “N” und lösen Sie die Feststellbremse.
Vorgehensweise beim Abschleppen im Notfall
1
2
3
4
5
6
7

4537-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
7
Wenn Störungen auftreten

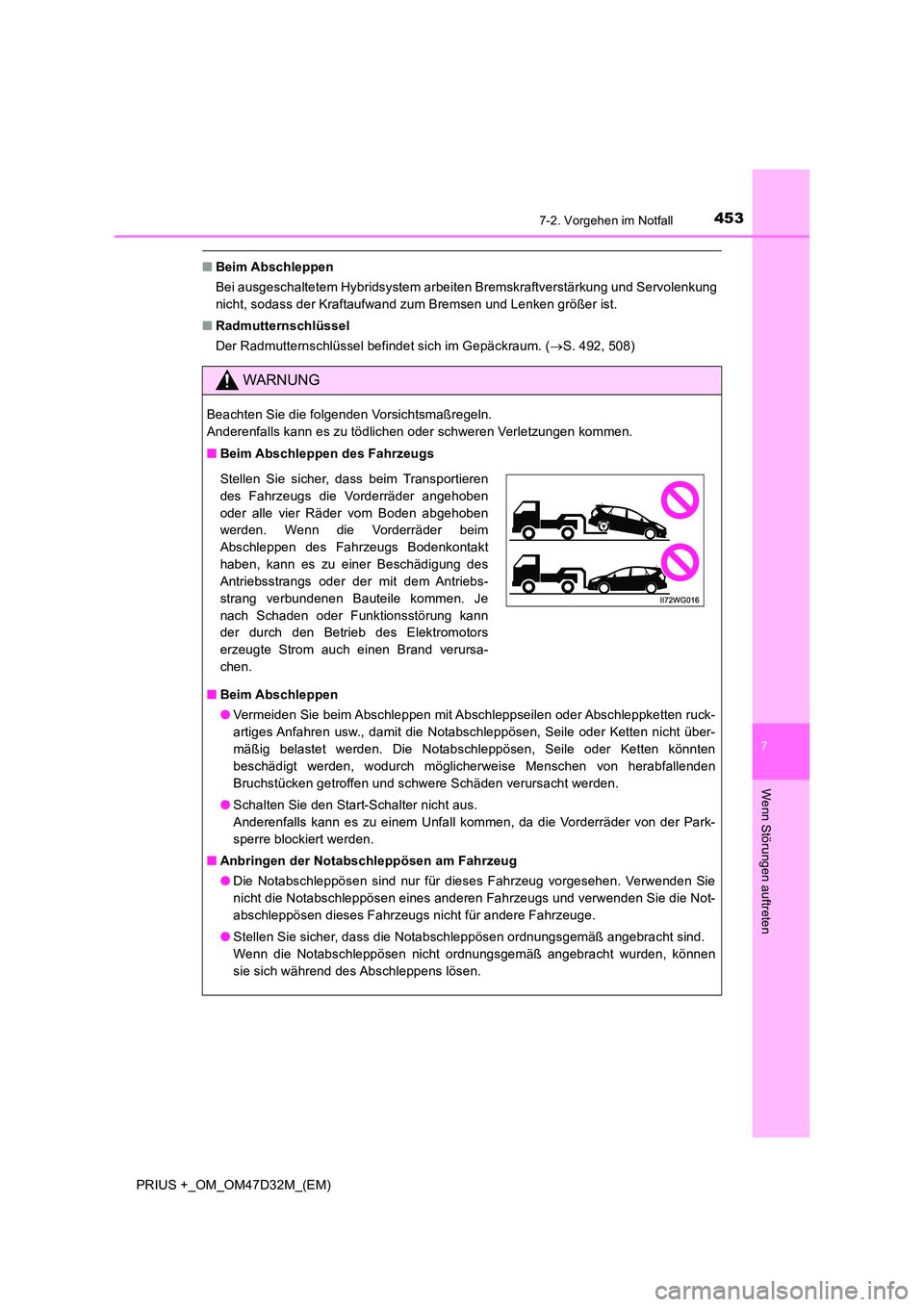

■Beim Abschleppen
Bei ausgeschaltetem Hybridsystem arbeiten Bremskraftverstärkung und Servolenkung
nicht, sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. ( S. 492, 508)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten nicht über-
mäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicherweise Menschen von herabfallenden
Bruchstücken getroffen und schwere Schäden verursacht werden.
● Schalten Sie den Start-Schalter nicht aus.
Anderenfalls kann es zu einem Unfall kommen, da die Vorderräder von der Park-
sperre blockiert werden.
■ Anbringen der Notabschleppösen am Fahrzeug
● Die Notabschleppösen sind nur für dieses Fahrzeug vorgesehen. Verwenden Sie
nicht die Notabschleppösen eines anderen Fahrzeugs und verwenden Sie die Not-
abschleppösen dieses Fahrzeugs nicht für andere Fahrzeuge.
● Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungsgemäß angebracht wurden, können
sie sich während des Abschleppens lösen.
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen. Je
nach Schaden oder Funktionsstörung kann
der durch den Betrieb des Elektromotors
erzeugte Strom auch einen Brand verursa-
chen.

4547-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)

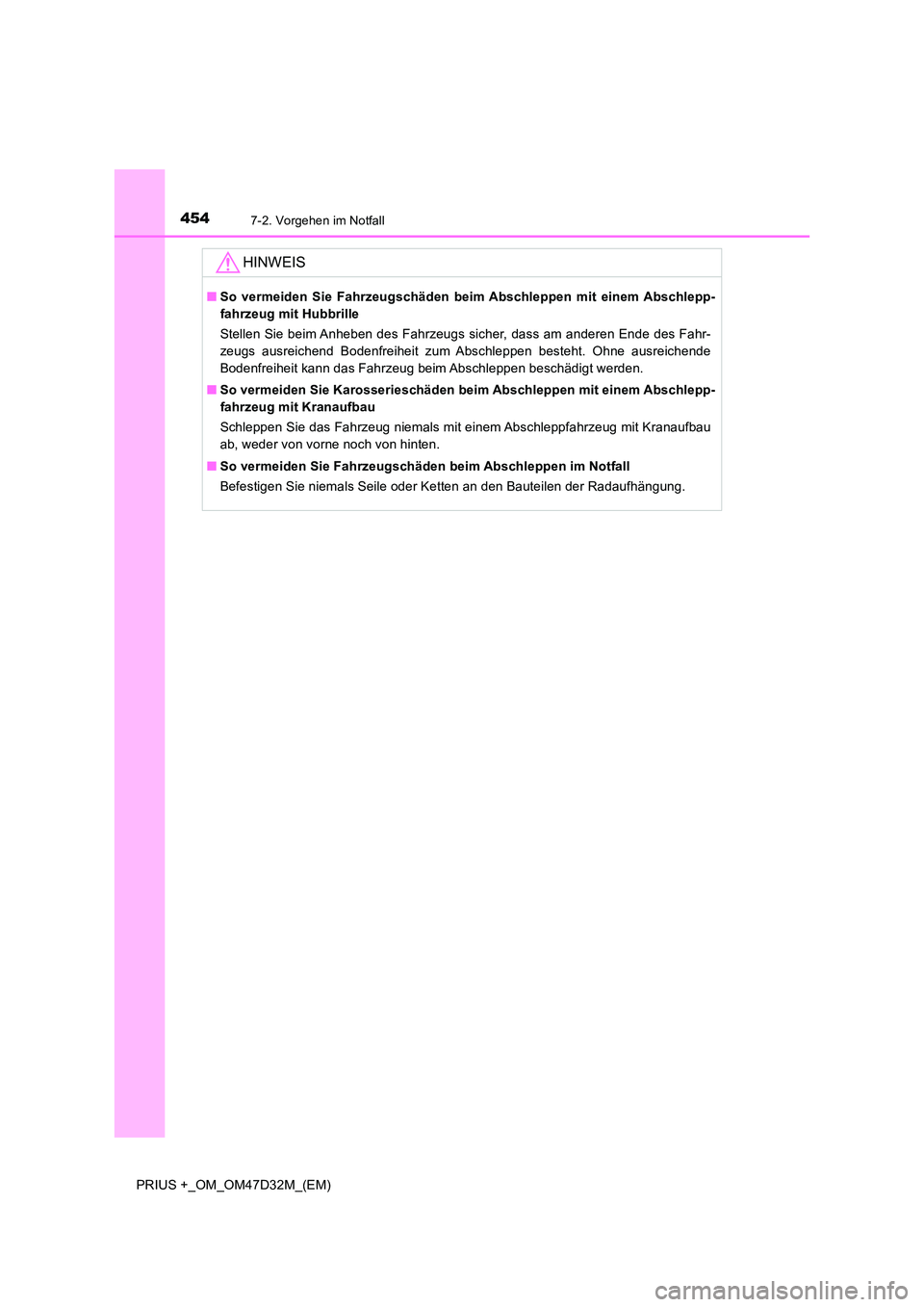

HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Karosserieschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■ So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie niemals Seile oder Ketten an den Bauteilen der Radaufhängung.

4557-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
7
Wenn Störungen auftreten

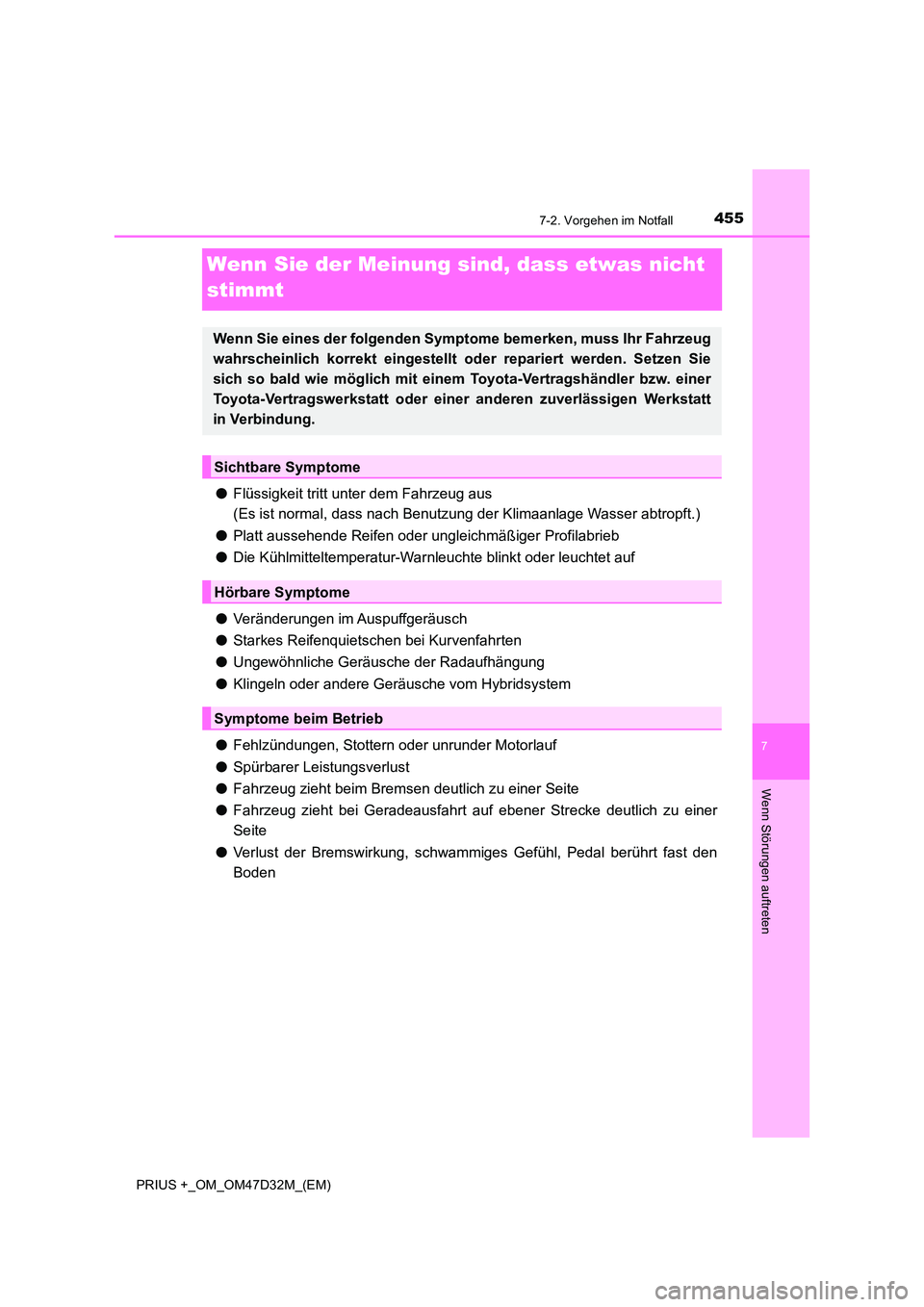

Wenn Sie der Meinung sind, dass etwas nicht
stimmt
● Flüssigkeit tritt unter dem Fahrzeug aus
(Es ist normal, dass nach Benutzung der Klimaanlage Wasser abtropft.)
● Platt aussehende Reifen oder ungleichmäßiger Profilabrieb
● Die Kühlmitteltemperatur-Warnleuchte blinkt oder leuchtet auf
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Hybridsystem
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammiges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder eine r anderen zuverlässigen Werkstatt
in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

4567-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)

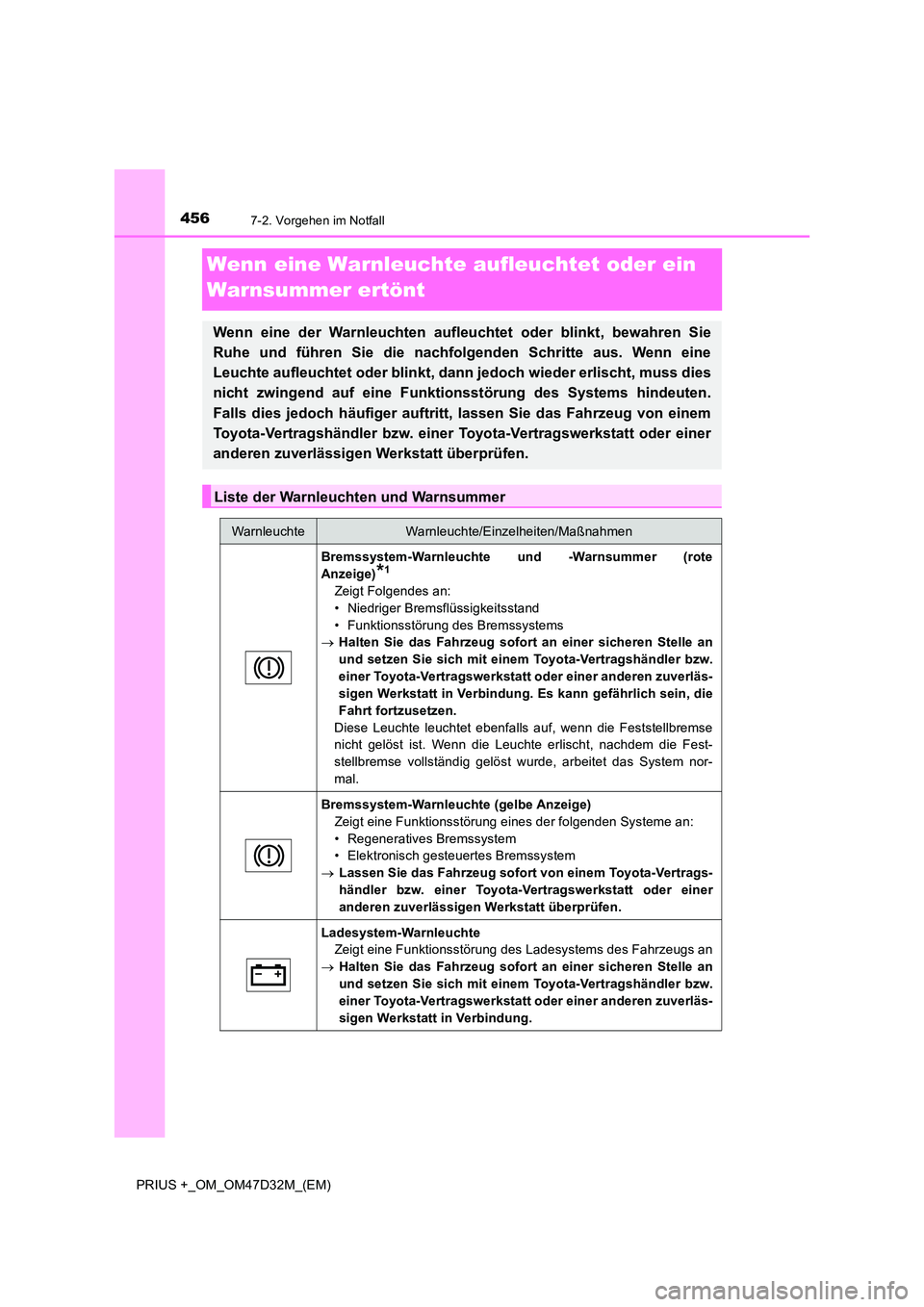

Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie die nachfolg enden Schritte aus. Wenn eine
Leuchte aufleuchtet oder blinkt, dann jedoch wieder erlischt, muss dies
nicht zwingend auf eine Funktionsstörung des Systems hindeuten.
Falls dies jedoch häufiger auftritt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Bremssystem-Warnleuchte und -Warnsummer (rote
Anzeige)*1
Zeigt Folgendes an:
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung. Es kann gefährlich sein, die
Fahrt fortzusetzen.
Diese Leuchte leuchtet ebenfalls auf, wenn die Feststellbremse
nicht gelöst ist. Wenn die Leuchte erlischt, nachdem die Fest-
stellbremse vollständig gelöst wurde, arbeitet das System nor-
mal.
Bremssystem-Warnleuchte (gelbe Anzeige)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Regeneratives Bremssystem
• Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Ladesystem-Warnleuchte
Zeigt eine Funktionsstörung des Ladesystems des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.

4577-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
7
Wenn Störungen auftreten
(Falls vorhanden)

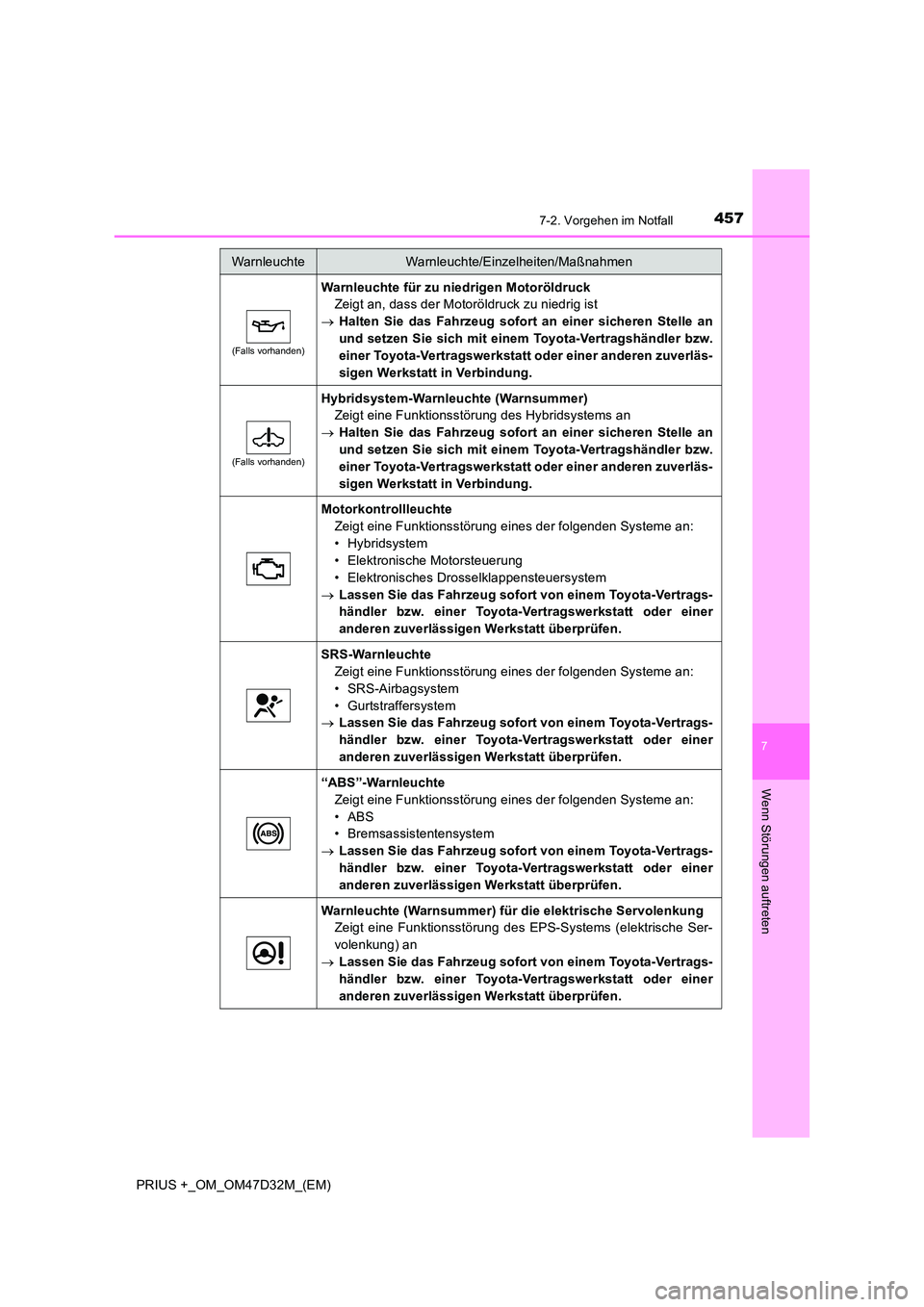

Warnleuchte für zu niedrigen Motoröldruck
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
(Falls vorhanden)
Hybridsystem-Warnleuchte (Warnsummer)
Zeigt eine Funktionsstörung des Hybridsystems an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
Motorkontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Hybridsystem
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• SRS-Airbagsystem
• Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
“ABS”-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• ABS
• Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Warnleuchte (Warnsummer) für die elektrische Servolenkung
Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

4587-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
(Blinkt oder leuchtet auf)(Falls vorhanden)

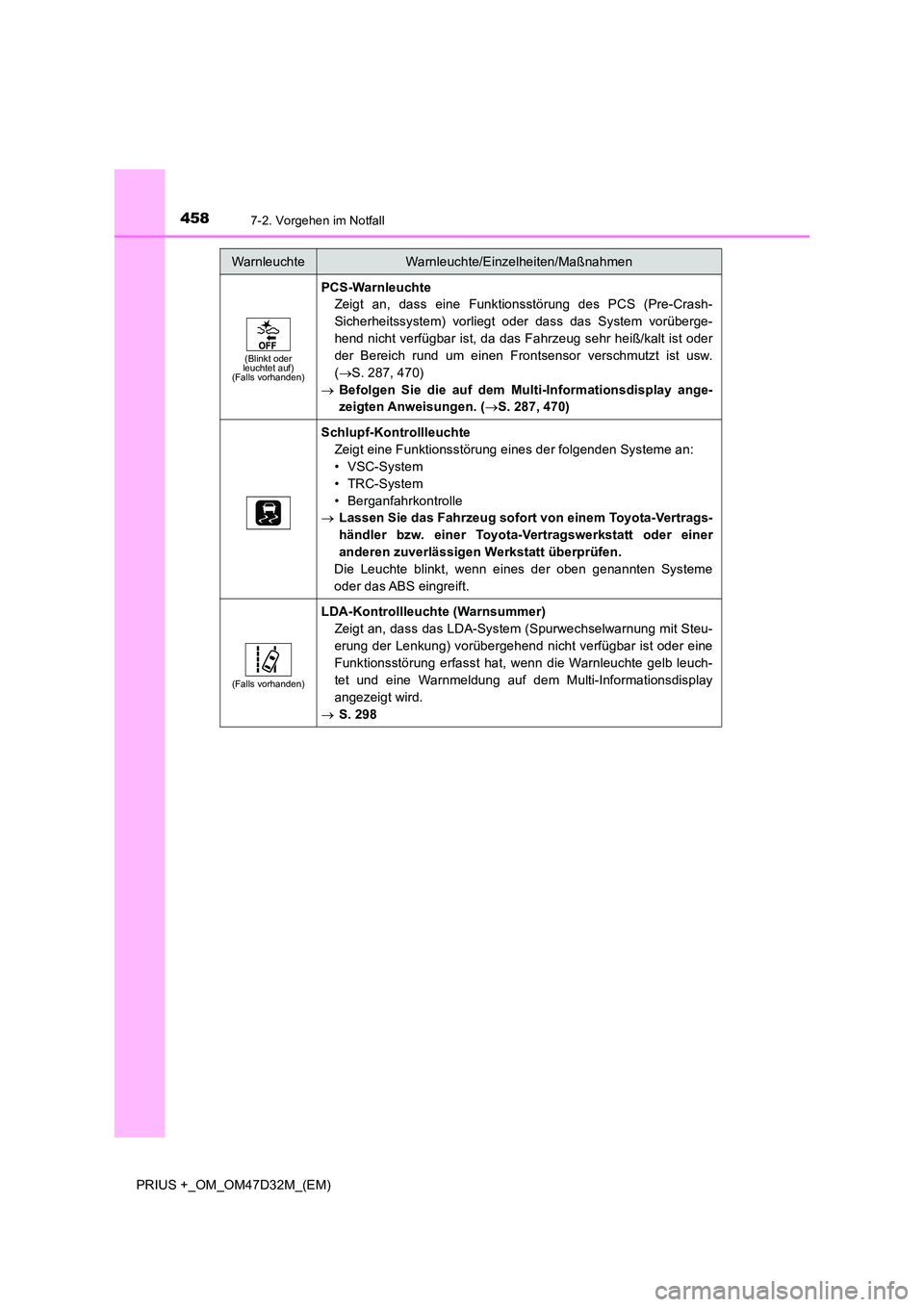

PCS-Warnleuchte
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Crash-
Sicherheitssystem) vorliegt oder dass das System vorüberge-
hend nicht verfügbar ist, da das Fahrzeug sehr heiß/kalt ist oder
der Bereich rund um einen Frontsensor verschmutzt ist usw.
( S. 287, 470)
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 287, 470)
Schlupf-Kontrollleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• VSC-System
• TRC-System
• Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Die Leuchte blinkt, wenn eines der oben genannten Systeme
oder das ABS eingreift.
(Falls vorhanden)
LDA-Kontrollleuchte (Warnsummer)
Zeigt an, dass das LDA-System (Spurwechselwarnung mit Steu-
erung der Lenkung) vorübergehend nicht verfügbar ist oder eine
Funktionsstörung erfasst hat, wenn die Warnleuchte gelb leuch-
tet und eine Warnmeldung auf dem Multi-Informationsdisplay
angezeigt wird.
 S. 298
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

4597-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
7
Wenn Störungen auftreten
(Falls vorhanden)

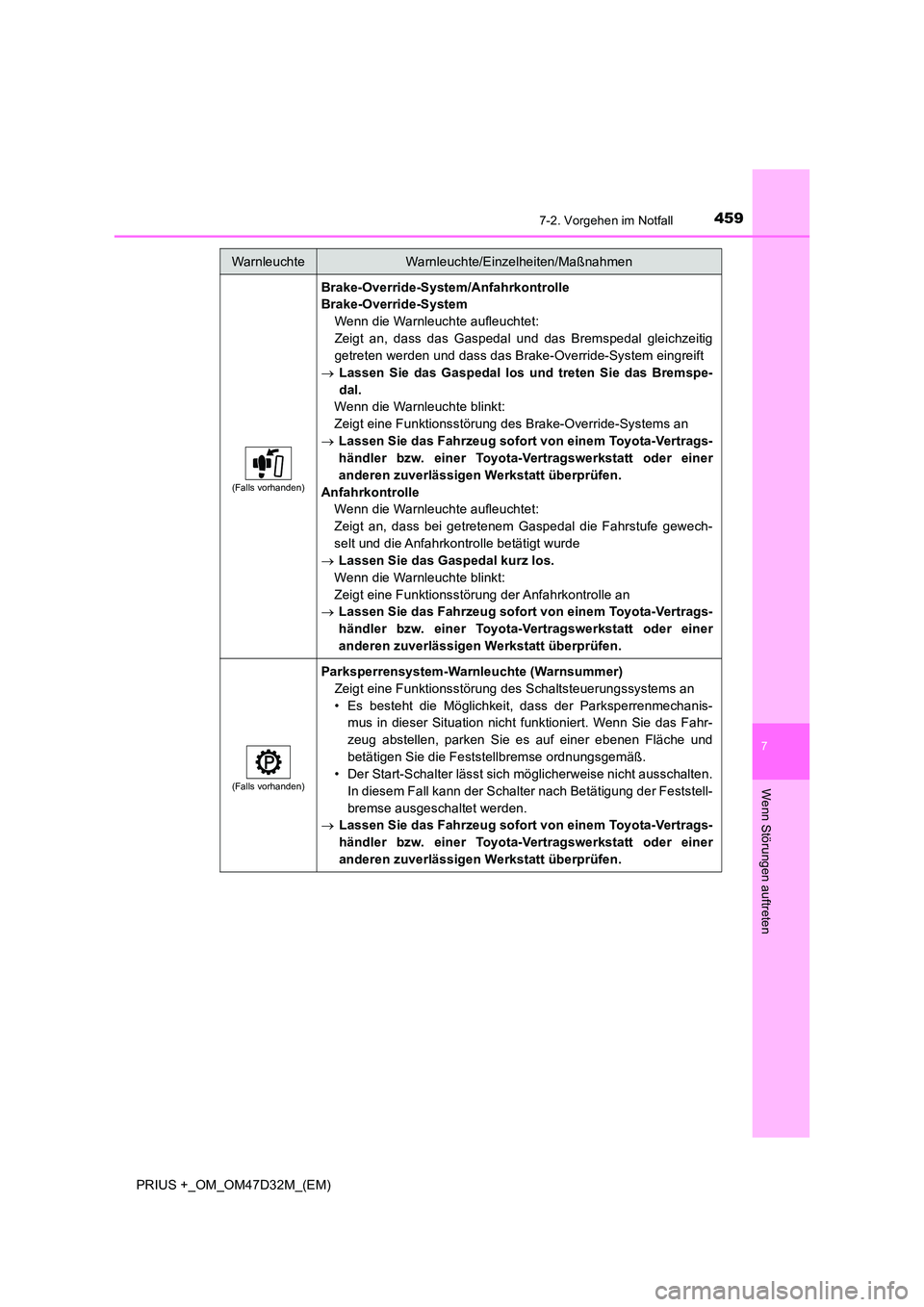

Brake-Override-System/Anfahrkontrolle
Brake-Override-System
Wenn die Warnleuchte aufleuchtet:
Zeigt an, dass das Gaspedal und das Bremspedal gleichzeitig
getreten werden und dass das Brake-Override-System eingreift
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Wenn die Warnleuchte blinkt:
Zeigt eine Funktionsstörung des Brake-Override-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Anfahrkontrolle
Wenn die Warnleuchte aufleuchtet:
Zeigt an, dass bei getretenem Gaspedal die Fahrstufe gewech-
selt und die Anfahrkontrolle betätigt wurde
 Lassen Sie das Gaspedal kurz los.
Wenn die Warnleuchte blinkt:
Zeigt eine Funktionsstörung der Anfahrkontrolle an
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Falls vorhanden)
Parksperrensystem-Warnleuchte (Warnsummer)
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an
• Es besteht die Möglichkeit, dass der Parksperrenmechanis-
mus in dieser Situation nicht funktioniert. Wenn Sie das Fahr-
zeug abstellen, parken Sie es auf einer ebenen Fläche und
betätigen Sie die Feststellbremse ordnungsgemäß.
• Der Start-Schalter lässt sich möglicherweise nicht ausschalten.
In diesem Fall kann der Schalter nach Betätigung der Feststell-
bremse ausgeschaltet werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

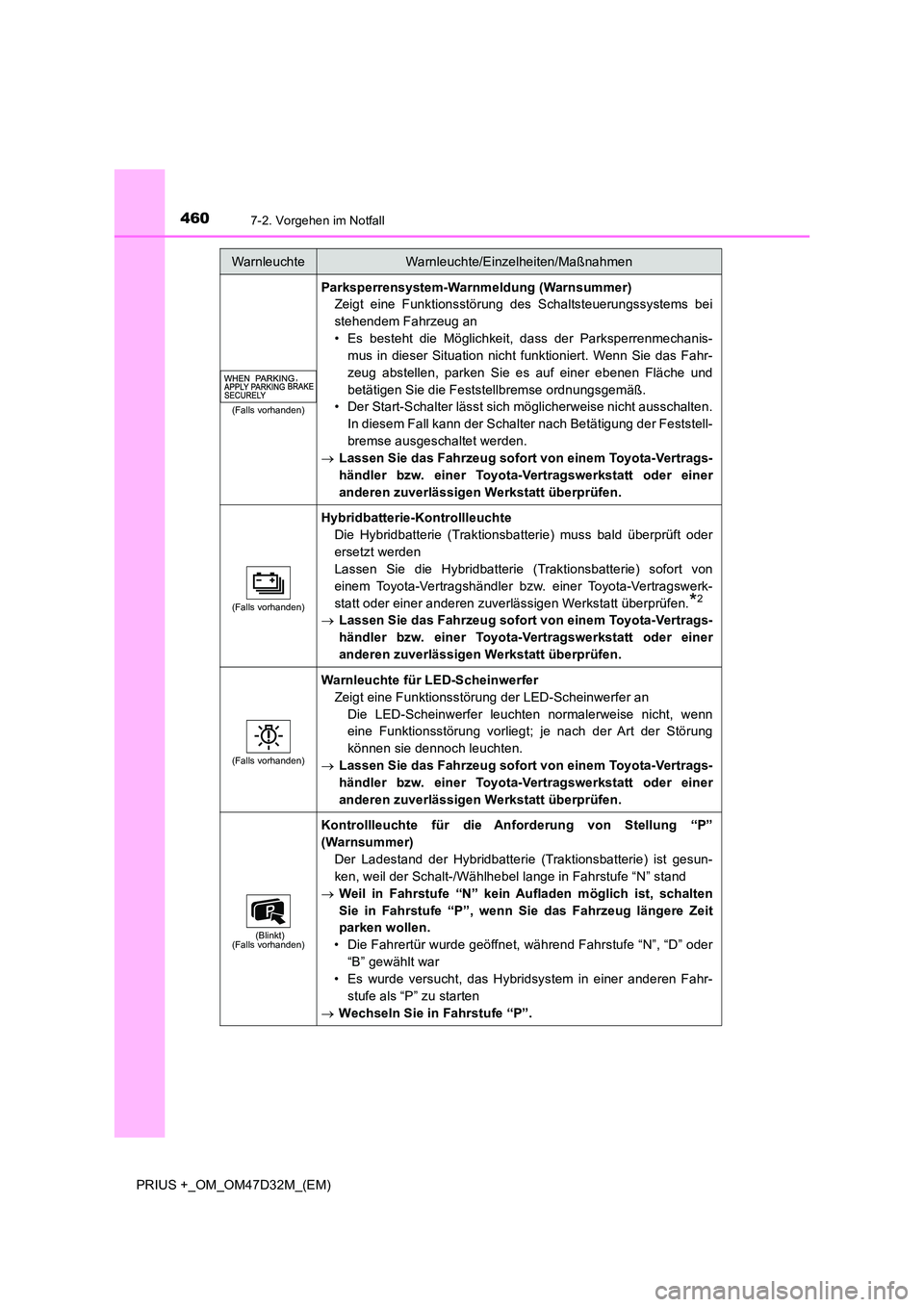

4607-2. Vorgehen im Notfall
PRIUS +_OM_OM47D32M_(EM)
(Falls vorhanden)
Parksperrensystem-Warnmeldung (Warnsummer)
Zeigt eine Funktionsstörung des Schaltsteuerungssystems bei
stehendem Fahrzeug an
• Es besteht die Möglichkeit, dass der Parksperrenmechanis-
mus in dieser Situation nicht funktioniert. Wenn Sie das Fahr-
zeug abstellen, parken Sie es auf einer ebenen Fläche und
betätigen Sie die Feststellbremse ordnungsgemäß.
• Der Start-Schalter lässt sich möglicherweise nicht ausschalten.
In diesem Fall kann der Schalter nach Betätigung der Feststell-
bremse ausgeschaltet werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Falls vorhanden)
Hybridbatterie-Kontrollleuchte
Die Hybridbatterie (Traktionsbatterie) muss bald überprüft oder
ersetzt werden
Lassen Sie die Hybridbatterie (Traktionsbatterie) sofort von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.*2
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Falls vorhanden)
Warnleuchte für LED-Scheinwerfer
Zeigt eine Funktionsstörung der LED-Scheinwerfer an
Die LED-Scheinwerfer leuchten normalerweise nicht, wenn
eine Funktionsstörung vorliegt; je nach der Art der Störung
können sie dennoch leuchten.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Blinkt) (Falls vorhanden)
Kontrollleuchte für die Anforderung von Stellung “P”
(Warnsummer)
Der Ladestand der Hybridbatterie (Traktionsbatterie) ist gesun-
ken, weil der Schalt-/Wählhebel lange in Fahrstufe “N” stand
 Weil in Fahrstufe “N” kein Aufladen möglich ist, schalten
Sie in Fahrstufe “P”, wenn Sie das Fahrzeug längere Zeit
parken wollen.
• Die Fahrertür wurde geöffnet, während Fahrstufe “N”, “D” oder
“B” gewählt war
• Es wurde versucht, das Hybridsystem in einer anderen Fahr-
stufe als “P” zu starten
 Wechseln Sie in Fahrstufe “P”.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
