TOYOTA PRIUS PLUS 2019 Betriebsanleitungen (in German)

4316-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs

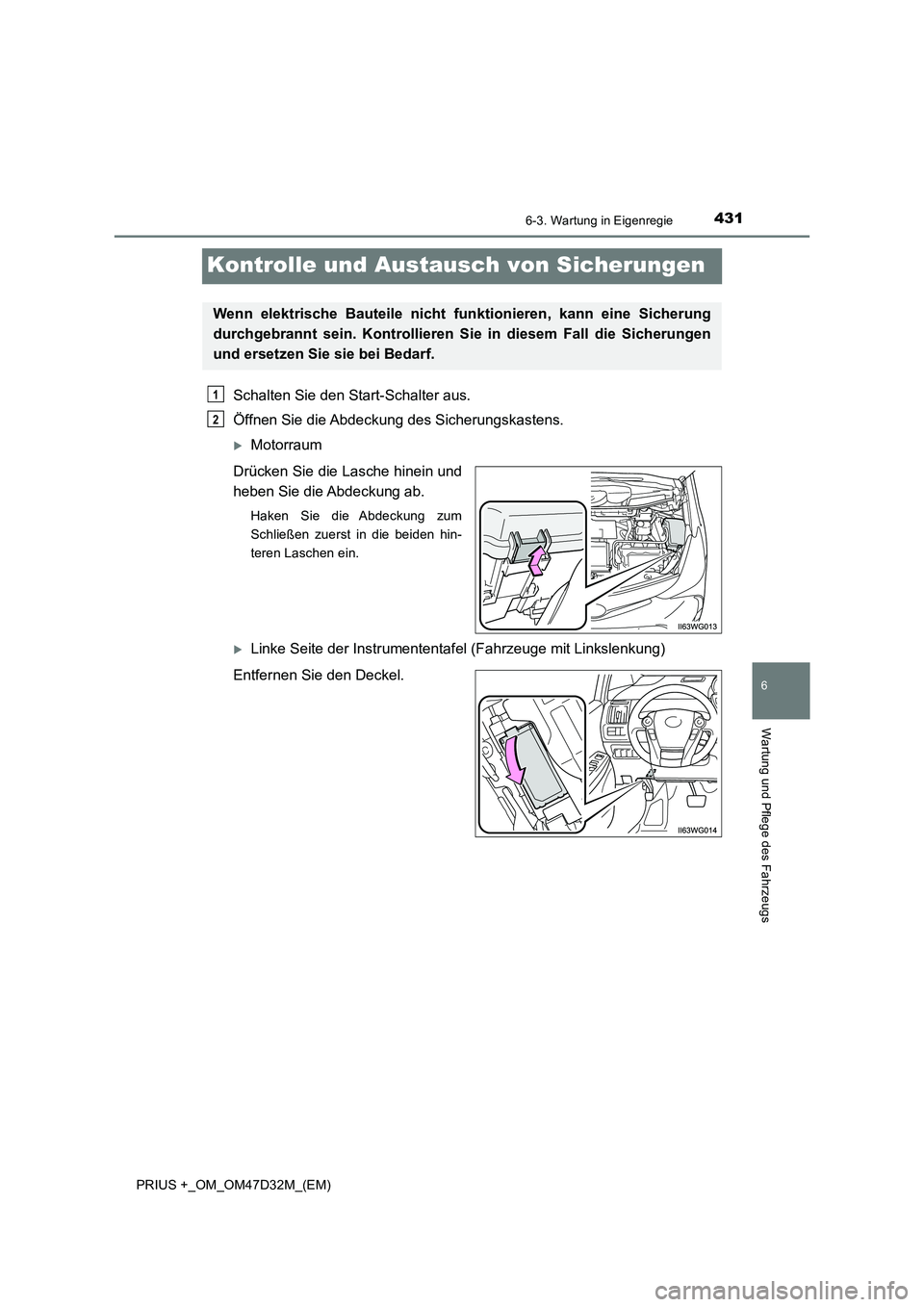

Kontrolle und Austausch von Sicherungen
Schalten Sie den Start-Schalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
Haken Sie die Abdeckung zum
Schließen zuerst in die beiden hin-
teren Laschen ein.
Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2

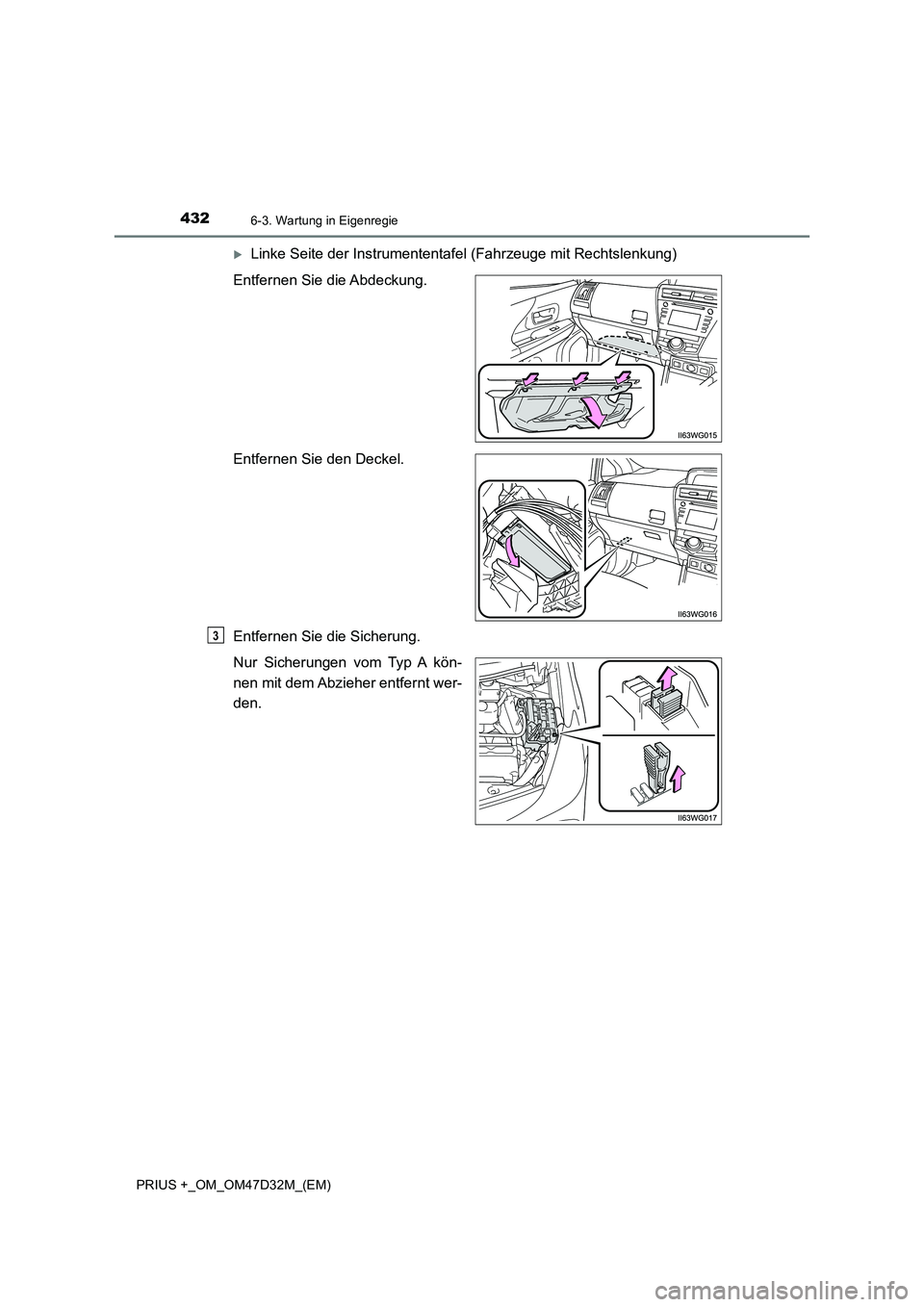

4326-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
3

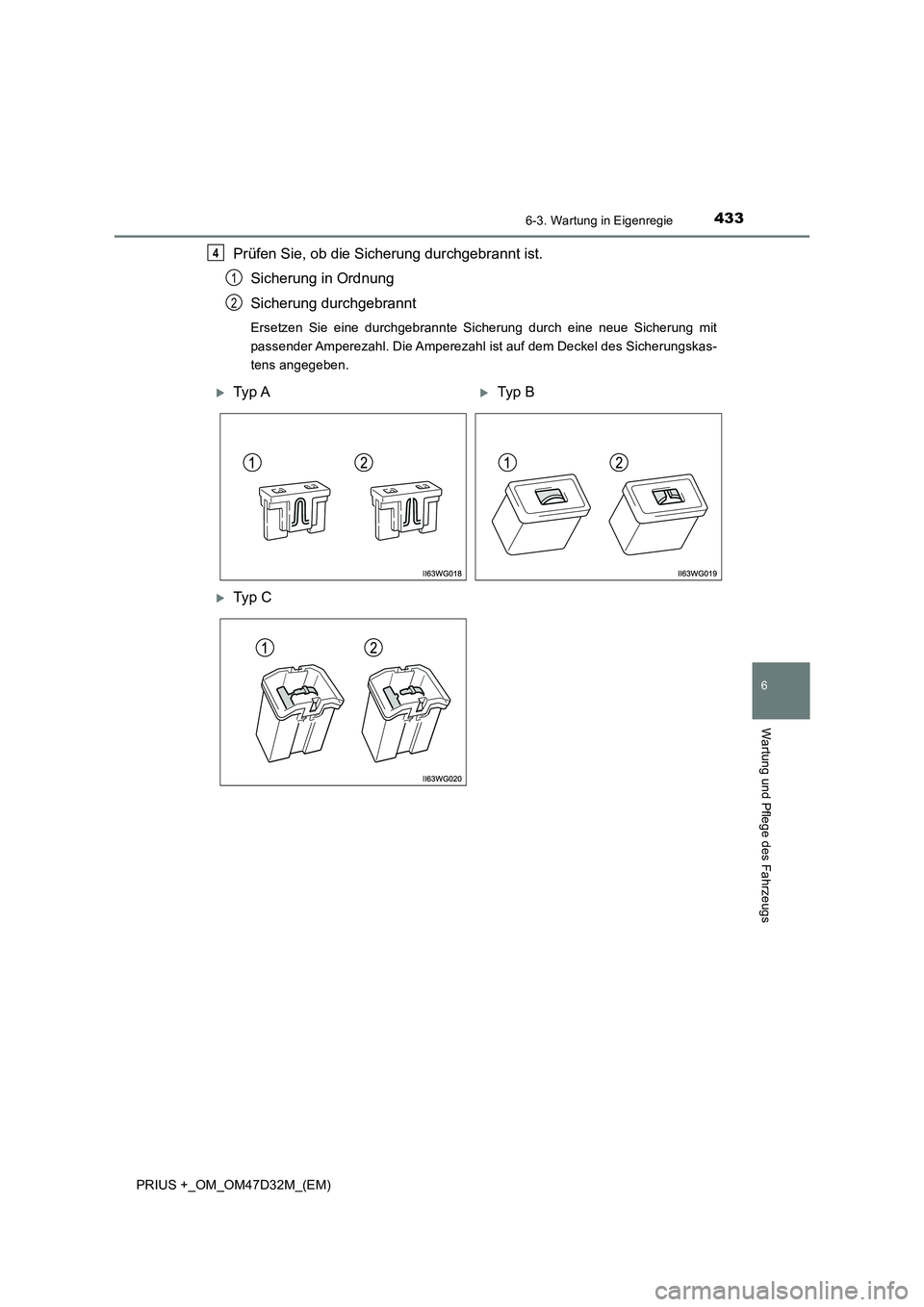

4336-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C

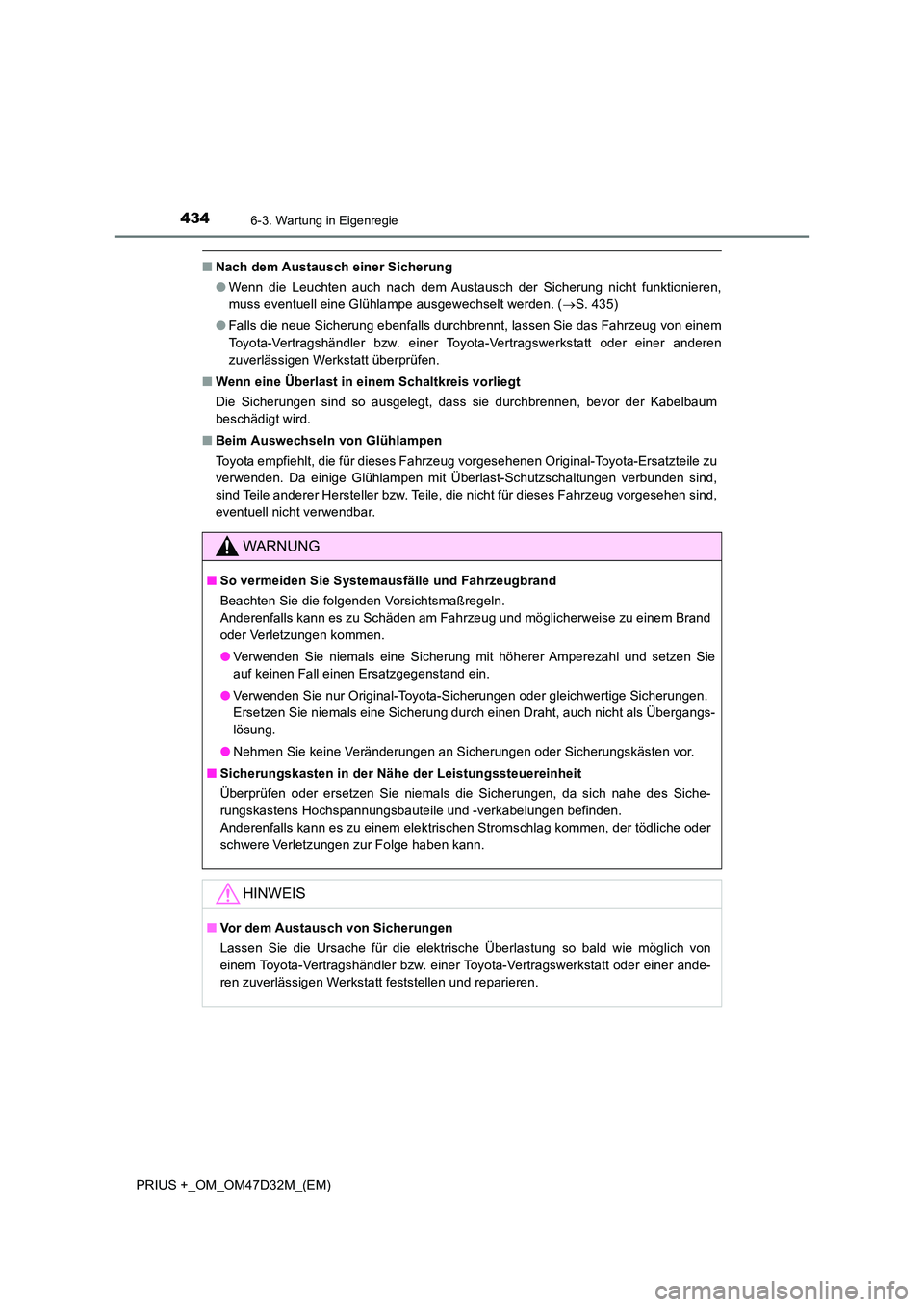

4346-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( S. 435)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original-Toyota-Ersatzteile zu
verwenden. Da einige Glühlampen mit Überlast-Schutzschaltungen verbunden sind,
sind Teile anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind,
eventuell nicht verwendbar.
WARNUNG
■ So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
■ Sicherungskasten in der Nähe der Leistungssteuereinheit
Überprüfen oder ersetzen Sie niemals die Sicherungen, da sich nahe des Siche-
rungskastens Hochspannungsbauteile und -verkabelungen befinden.
Anderenfalls kann es zu einem elektrischen Stromschlag kommen, der tödliche oder
schwere Verletzungen zur Folge haben kann.
HINWEIS
■ Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

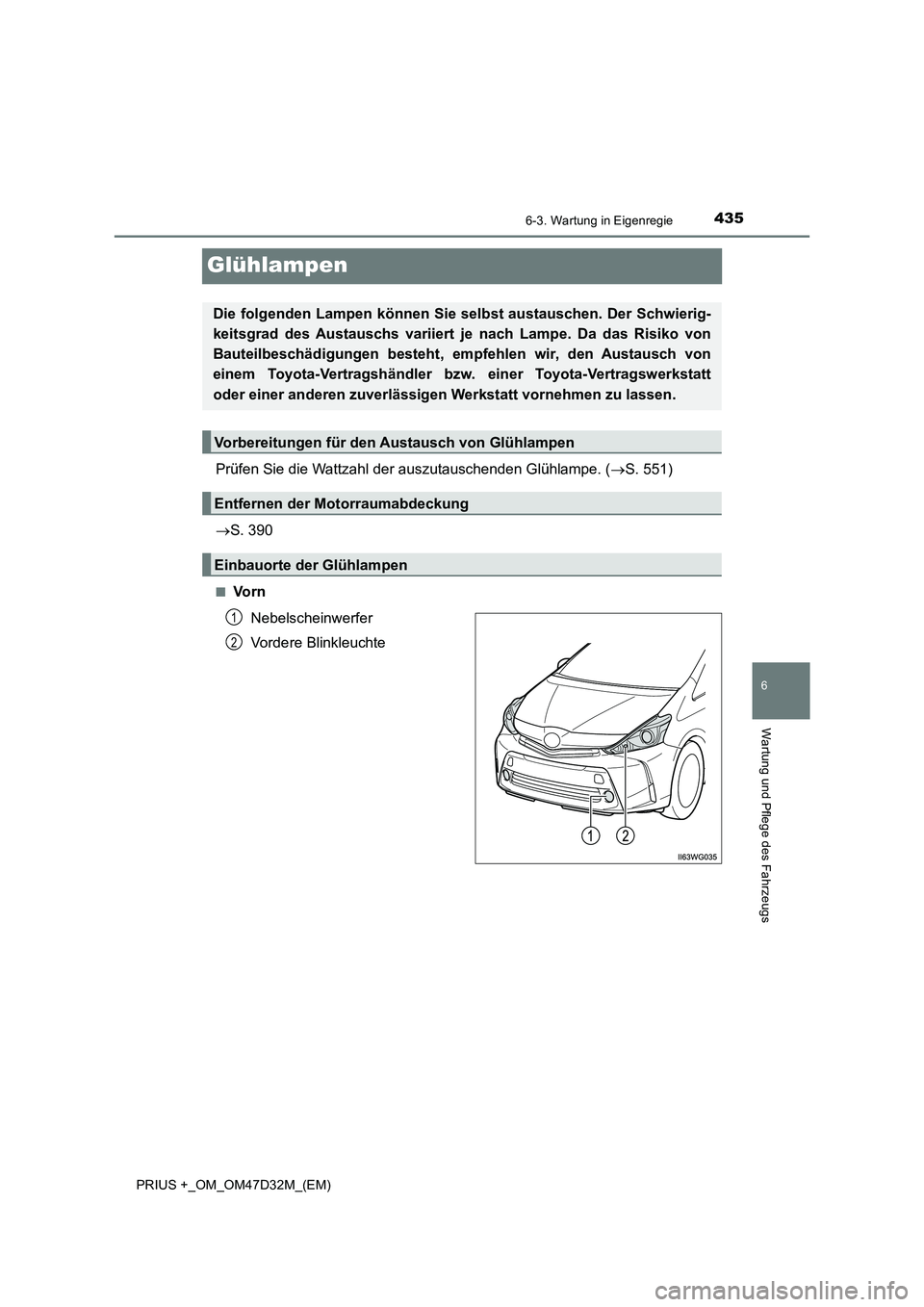

4356-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
Glühlampen
Prüfen Sie die Wattzahl der auszutauschenden Glühlampe. (S. 551)
 S. 390
■Vo r n
Nebelscheinwerfer
Vordere Blinkleuchte
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, em pfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Entfernen der Motorraumabdeckung
Einbauorte der Glühlampen
1
2

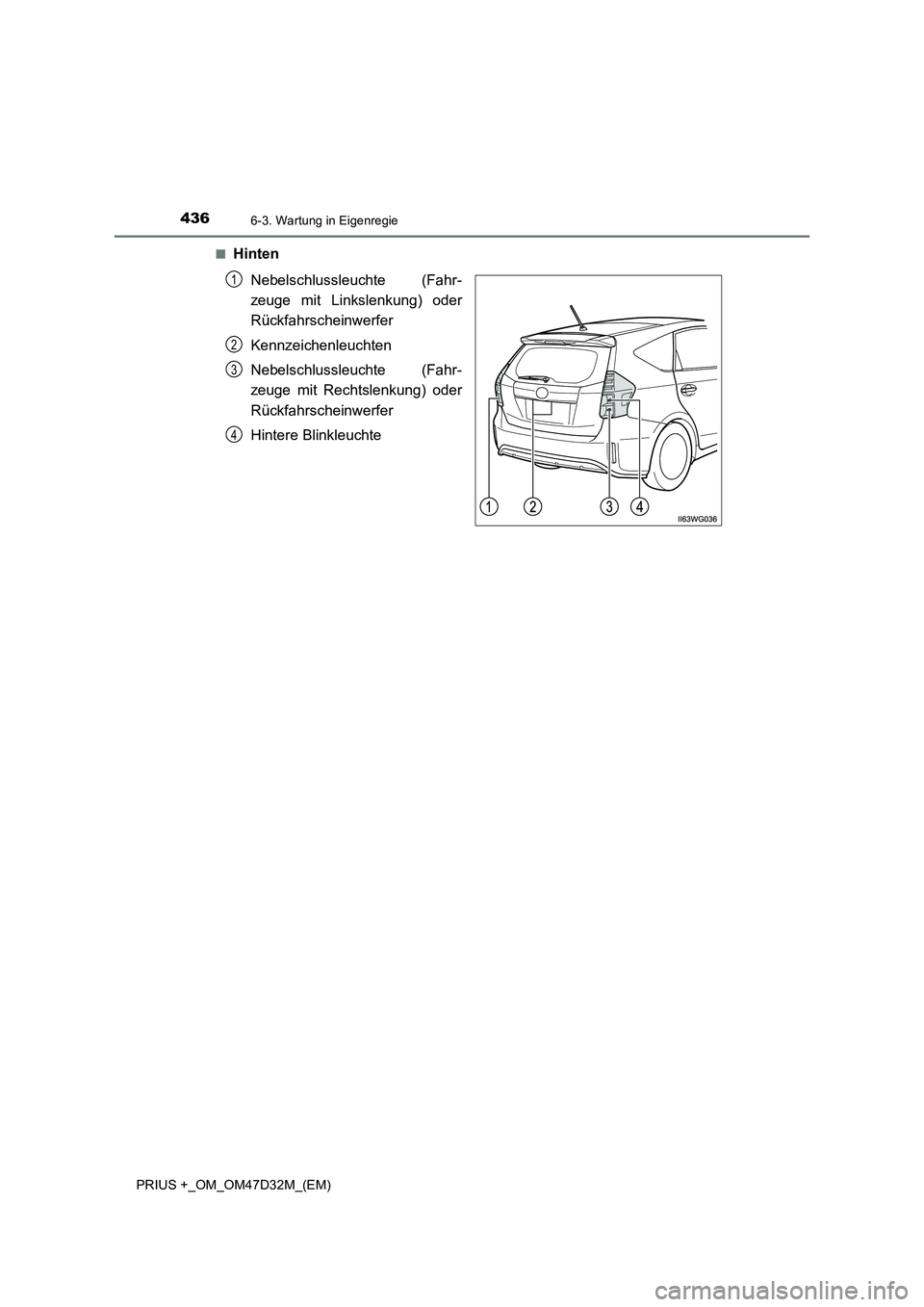

4366-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)■
Hinten
Nebelschlussleuchte (Fahr-
zeuge mit Linkslenkung) oder
Rückfahrscheinwerfer
Kennzeichenleuchten
Nebelschlussleuchte (Fahr-
zeuge mit Rechtslenkung) oder
Rückfahrscheinwerfer
Hintere Blinkleuchte
1
2
3
4

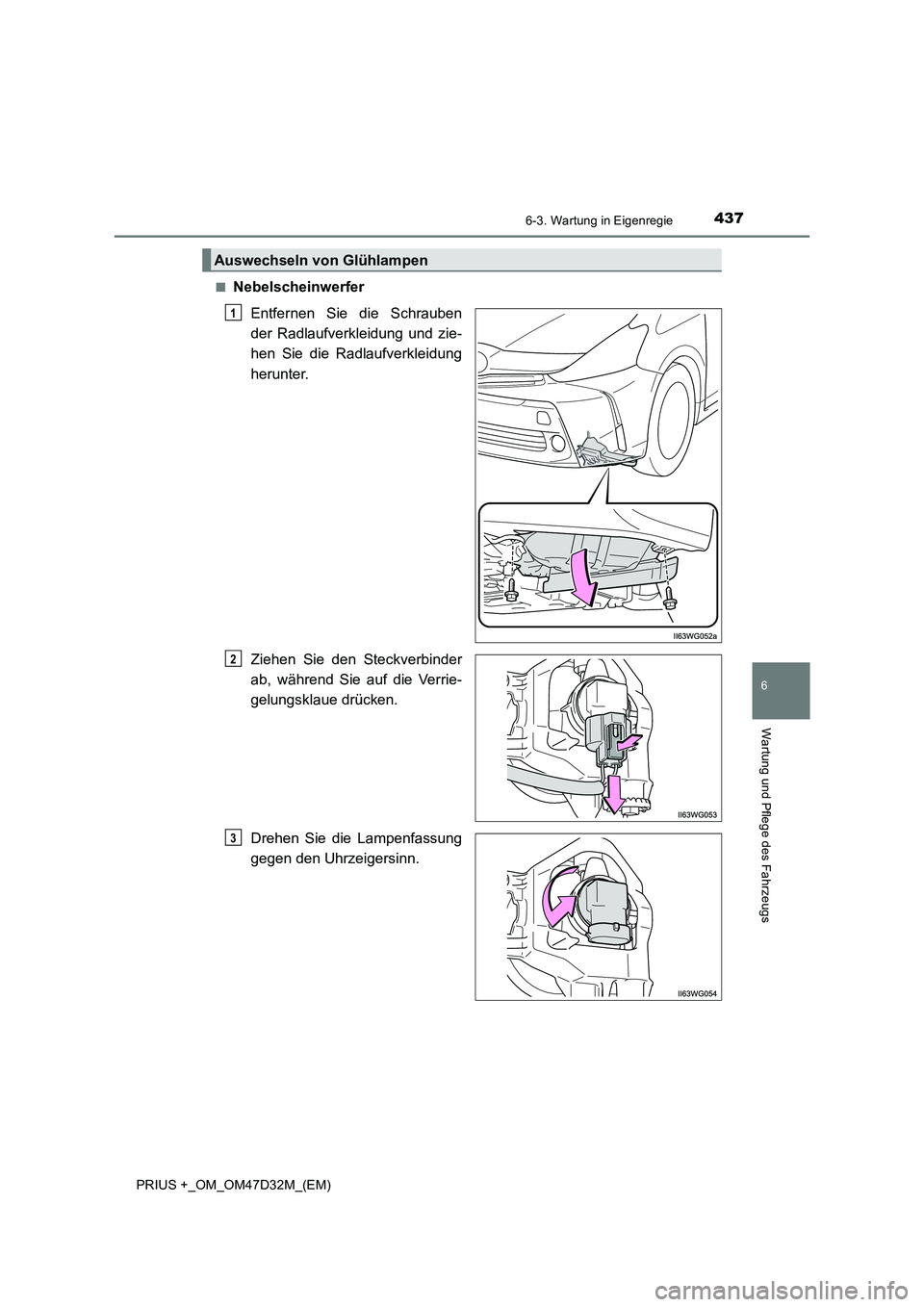

4376-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Nebelscheinwerfer
Entfernen Sie die Schrauben
der Radlaufverkleidung und zie-
hen Sie die Radlaufverkleidung
herunter.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Auswechseln von Glühlampen
1
2
3

4386-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)

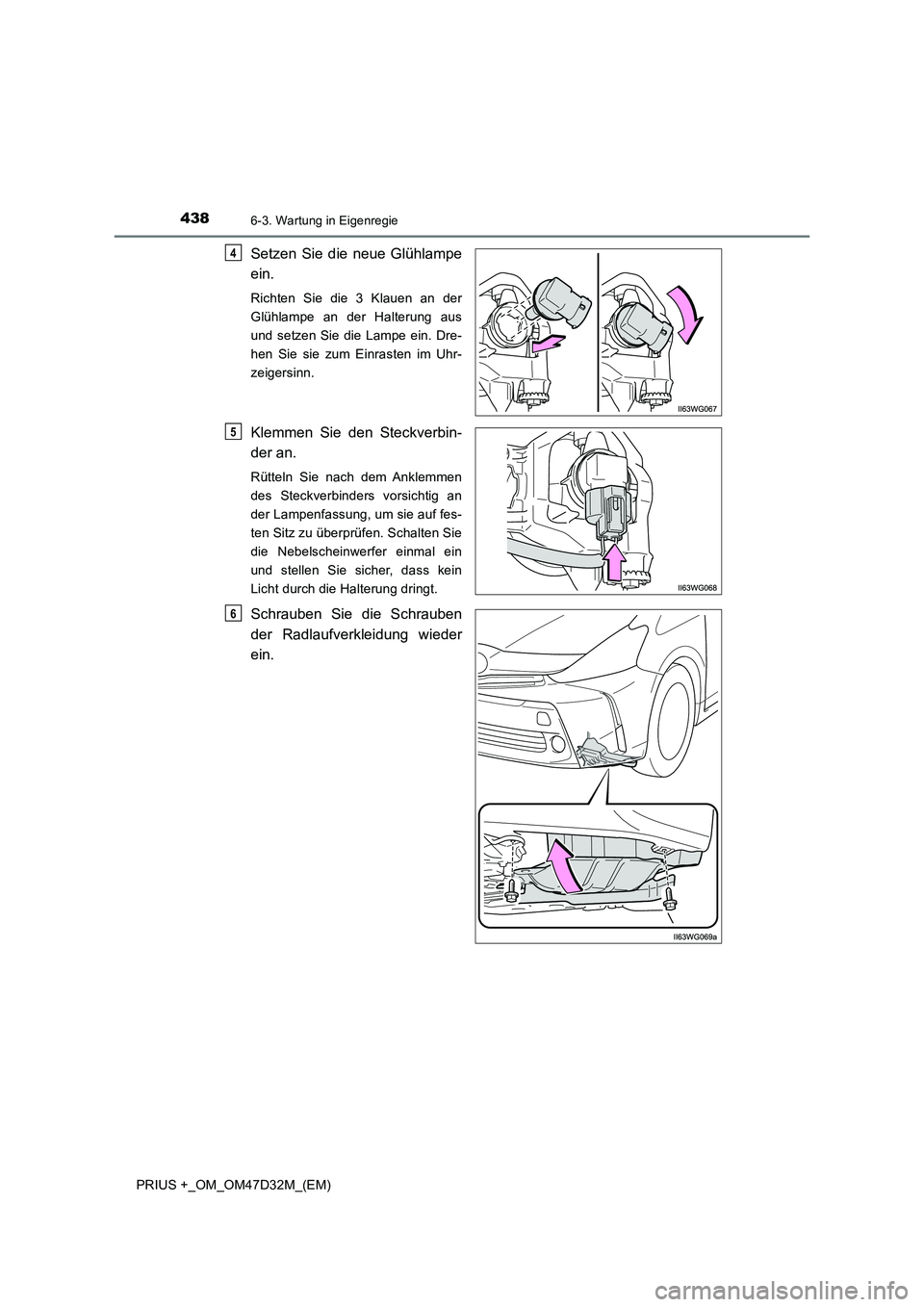

Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Klauen an der
Glühlampe an der Halterung aus
und setzen Sie die Lampe ein. Dre-
hen Sie sie zum Einrasten im Uhr-
zeigersinn.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie nach dem Anklemmen
des Steckverbinders vorsichtig an
der Lampenfassung, um sie auf fes-
ten Sitz zu überprüfen. Schalten Sie
die Nebelscheinwerfer einmal ein
und stellen Sie sicher, dass kein
Licht durch die Halterung dringt.
Schrauben Sie die Schrauben
der Radlaufverkleidung wieder
ein.
4
5
6

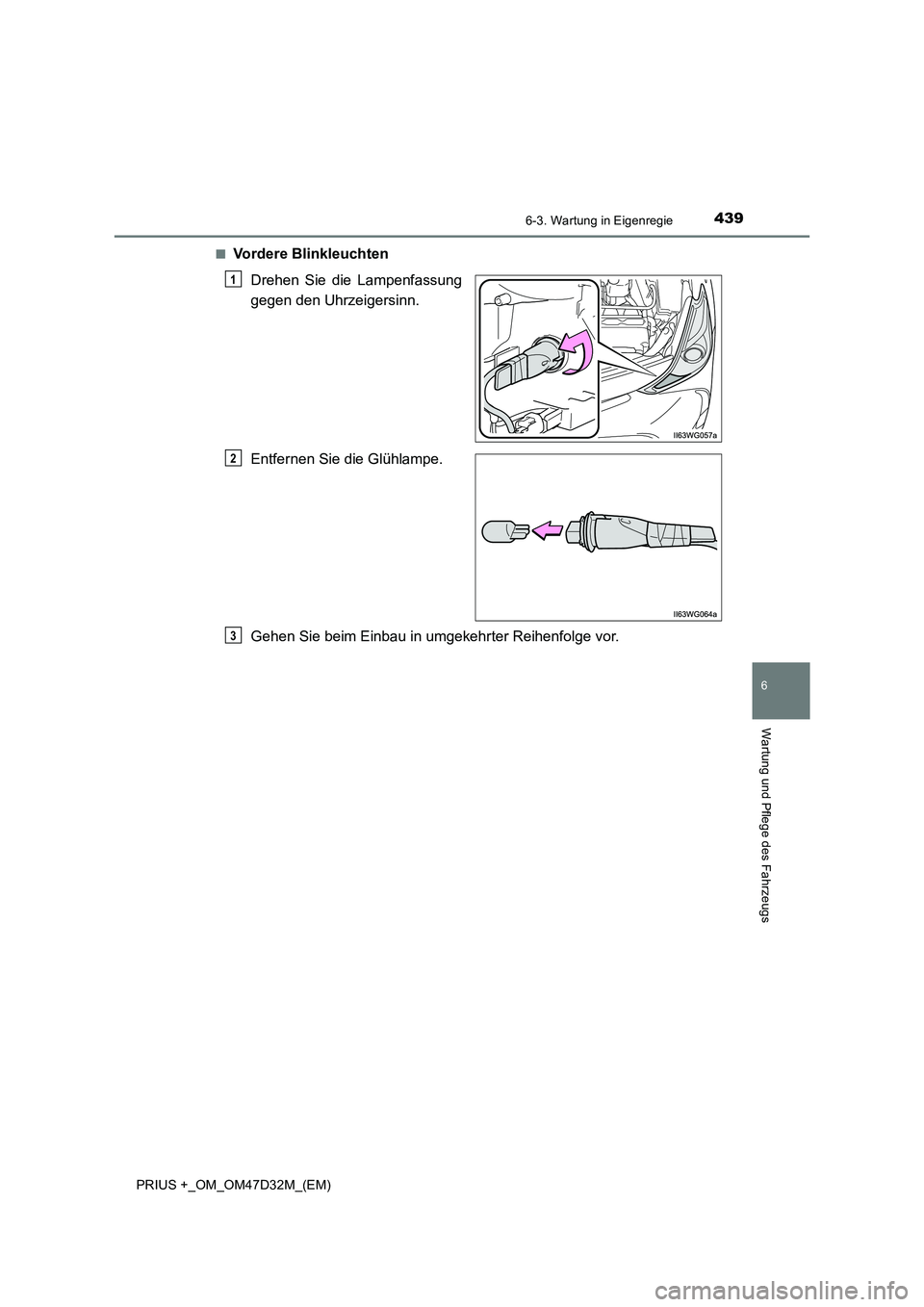

4396-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Vordere Blinkleuchten
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3

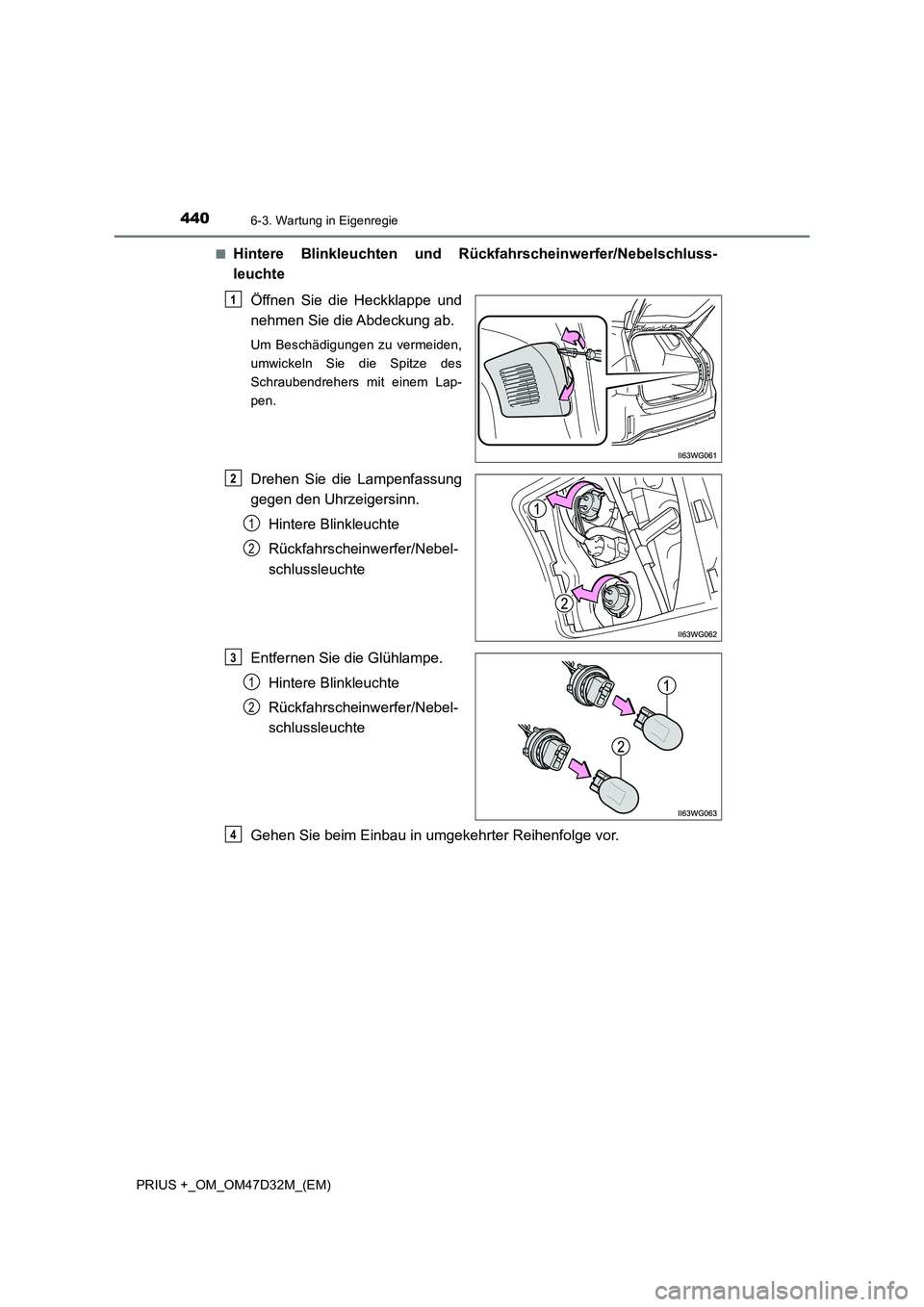

4406-3. Wartung in Eigenregie
PRIUS +_OM_OM47D32M_(EM)■
Hintere Blinkleuchten und Rückfahrscheinwerfer/Nebelschluss-
leuchte
Öffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Hintere Blinkleuchte
Rückfahrscheinwerfer/Nebel-
schlussleuchte
Entfernen Sie die Glühlampe.
Hintere Blinkleuchte
Rückfahrscheinwerfer/Nebel-
schlussleuchte
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
1
2
3
1
2
4
