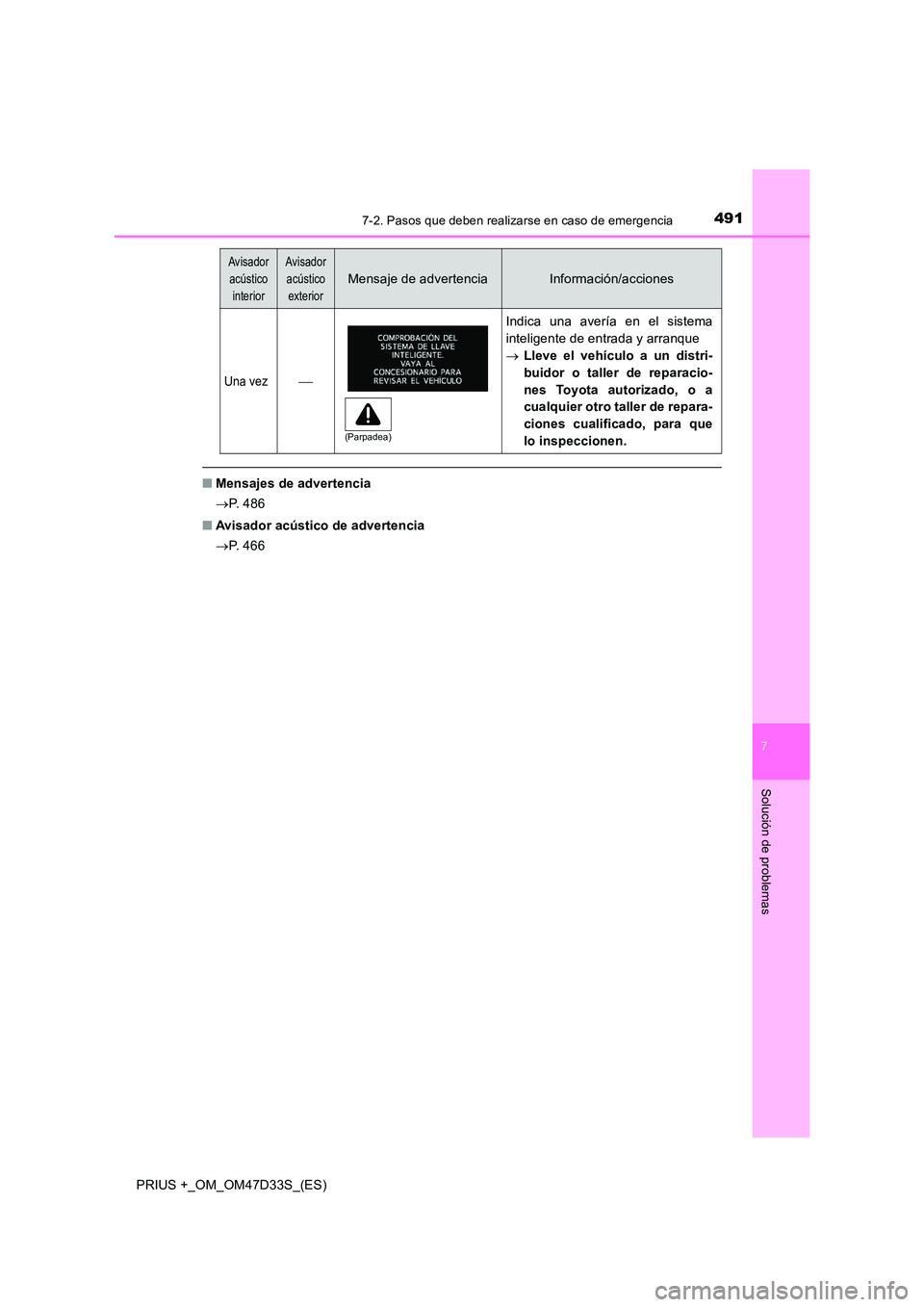

4917-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
■Mensajes de advertencia
 P. 4 8 6
■ Avisador acústico de advertencia
 P. 4 6 6
Una vez
Indica una avería en el sistema
inteligente de entrada y arranque
 Lleve el vehículo a un distri-
buidor o taller de reparacio-
nes Toyota autorizado, o a
cualquier otro taller de repara-
ciones cualificado, para que
lo inspeccionen.
Avisador
acústico
interior
Avisador
acústico
exterior
Mensaje de advertenciaInformación/acciones
(Parpadea)

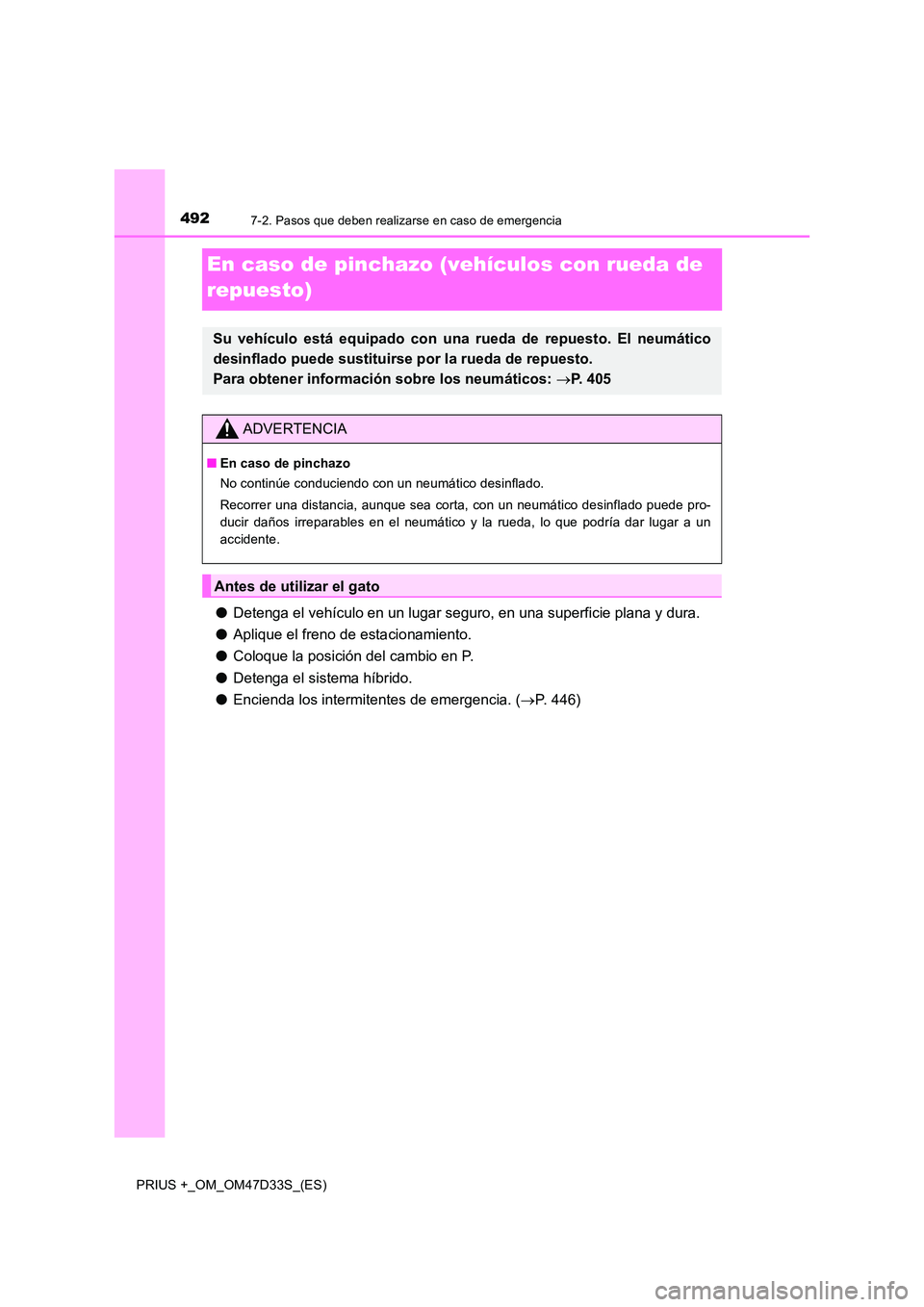

4927-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
En caso de pinchazo (vehículos con rueda de
repuesto)
● Detenga el vehículo en un lugar seguro, en una superficie plana y dura.
● Aplique el freno de estacionamiento.
● Coloque la posición del cambio en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. (P. 446)
Su vehículo está equipado con una rueda de repuesto. El neumático
desinflado puede sustituirse por la rueda de repuesto.
Para obtener información sobre los neumáticos: P. 405
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Antes de utilizar el gato

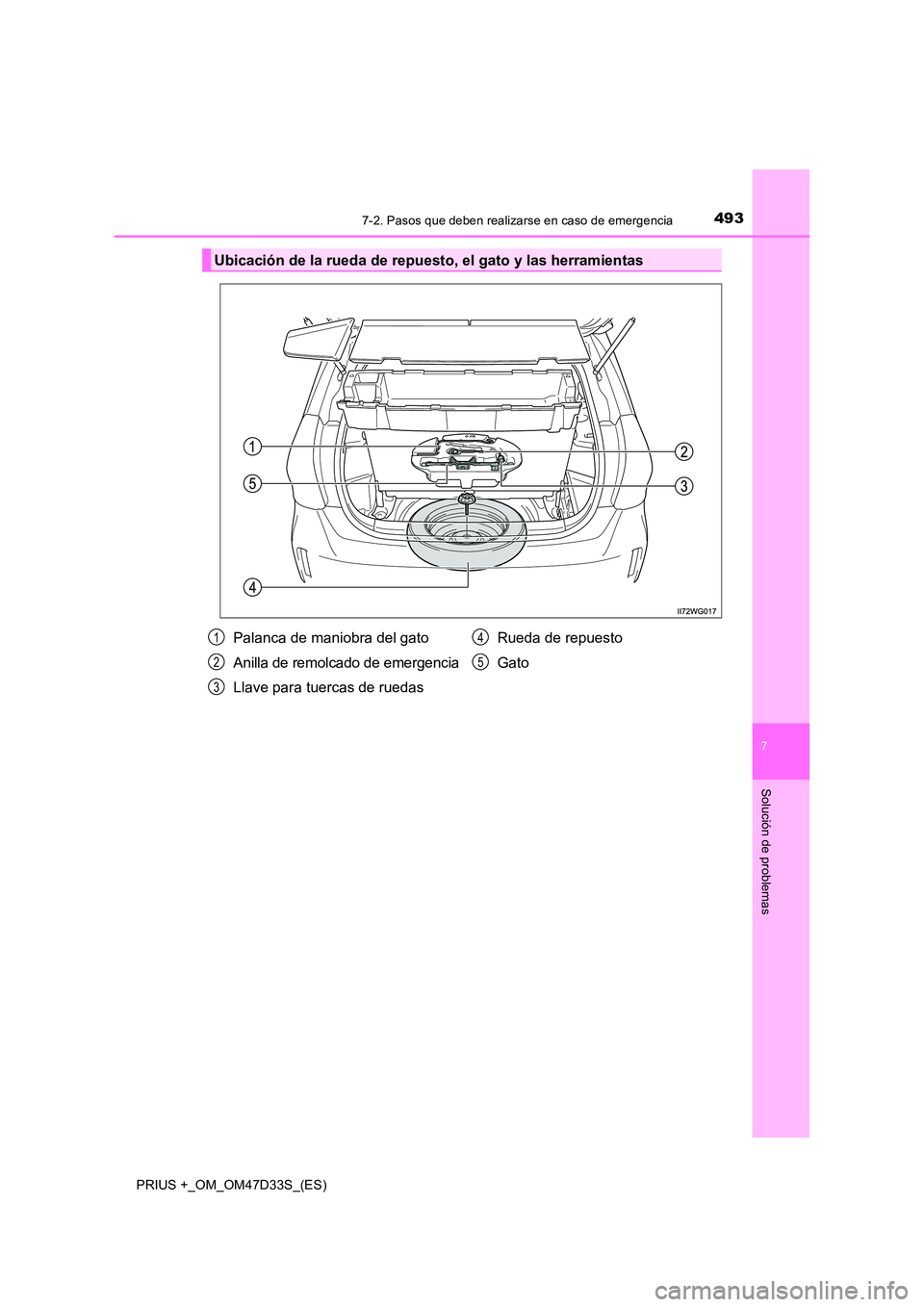

4937-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Ubicación de la rueda de repuesto, el gato y las herramientas
Palanca de maniobra del gato
Anilla de remolcado de emergencia
Llave para tuercas de ruedas
Rueda de repuesto
Gato
1
2
3
4
5

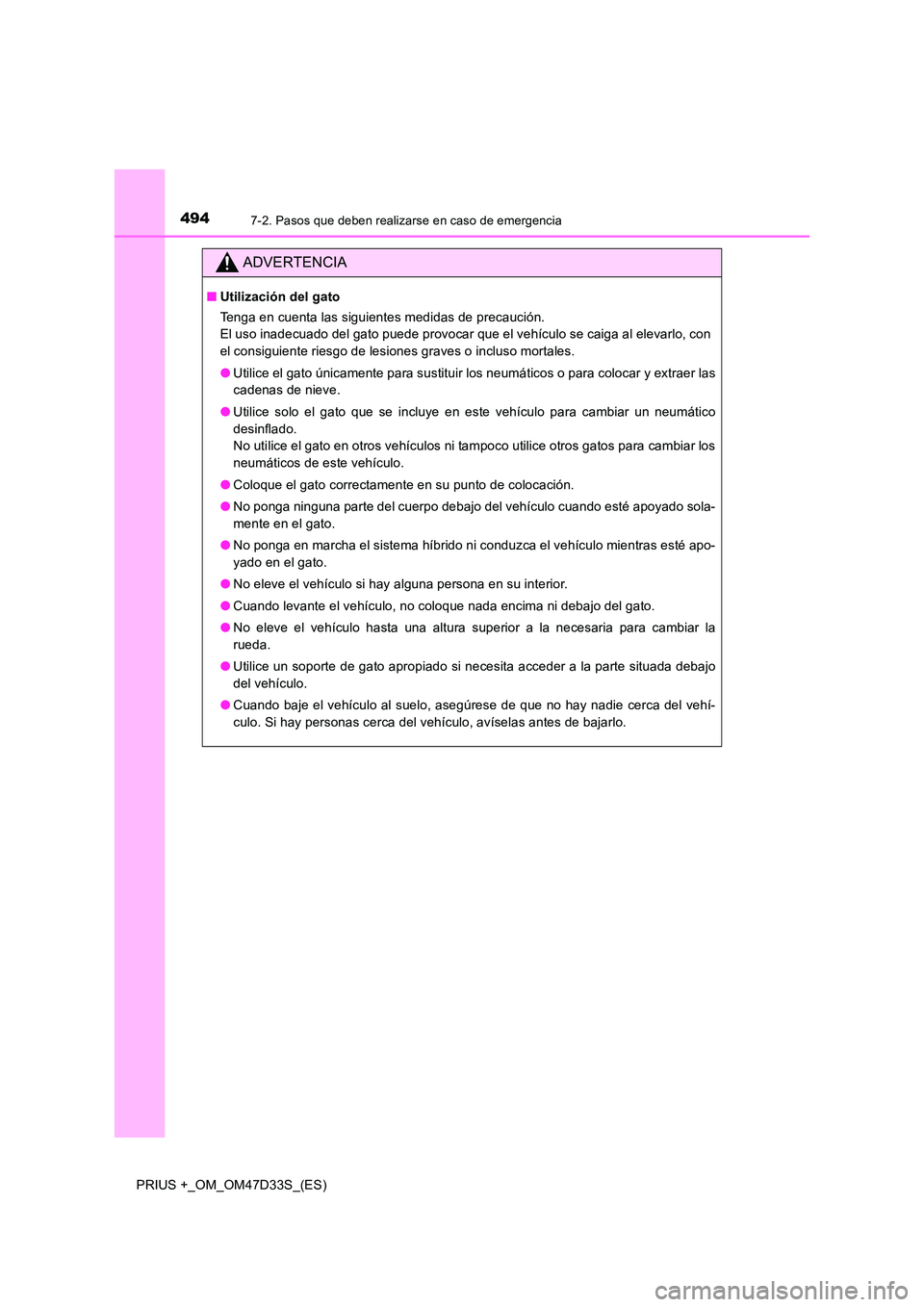

4947-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
ADVERTENCIA
■Utilización del gato
Tenga en cuenta las siguientes medidas de precaución.
El uso inadecuado del gato puede provocar que el vehículo se caiga al elevarlo, con
el consiguiente riesgo de lesiones graves o incluso mortales.
● Utilice el gato únicamente para sustituir los neumáticos o para colocar y extraer las
cadenas de nieve.
● Utilice solo el gato que se incluye en este vehículo para cambiar un neumático
desinflado.
No utilice el gato en otros vehículos ni tampoco utilice otros gatos para cambiar los
neumáticos de este vehículo.
● Coloque el gato correctamente en su punto de colocación.
● No ponga ninguna parte del cuerpo debajo del vehículo cuando esté apoyado sola-
mente en el gato.
● No ponga en marcha el sistema híbrido ni conduzca el vehículo mientras esté apo-
yado en el gato.
● No eleve el vehículo si hay alguna persona en su interior.
● Cuando levante el vehículo, no coloque nada encima ni debajo del gato.
● No eleve el vehículo hasta una altura superior a la necesaria para cambiar la
rueda.
● Utilice un soporte de gato apropiado si necesita acceder a la parte situada debajo
del vehículo.
● Cuando baje el vehículo al suelo, asegúrese de que no hay nadie cerca del vehí-
culo. Si hay personas cerca del vehículo, avíselas antes de bajarlo.

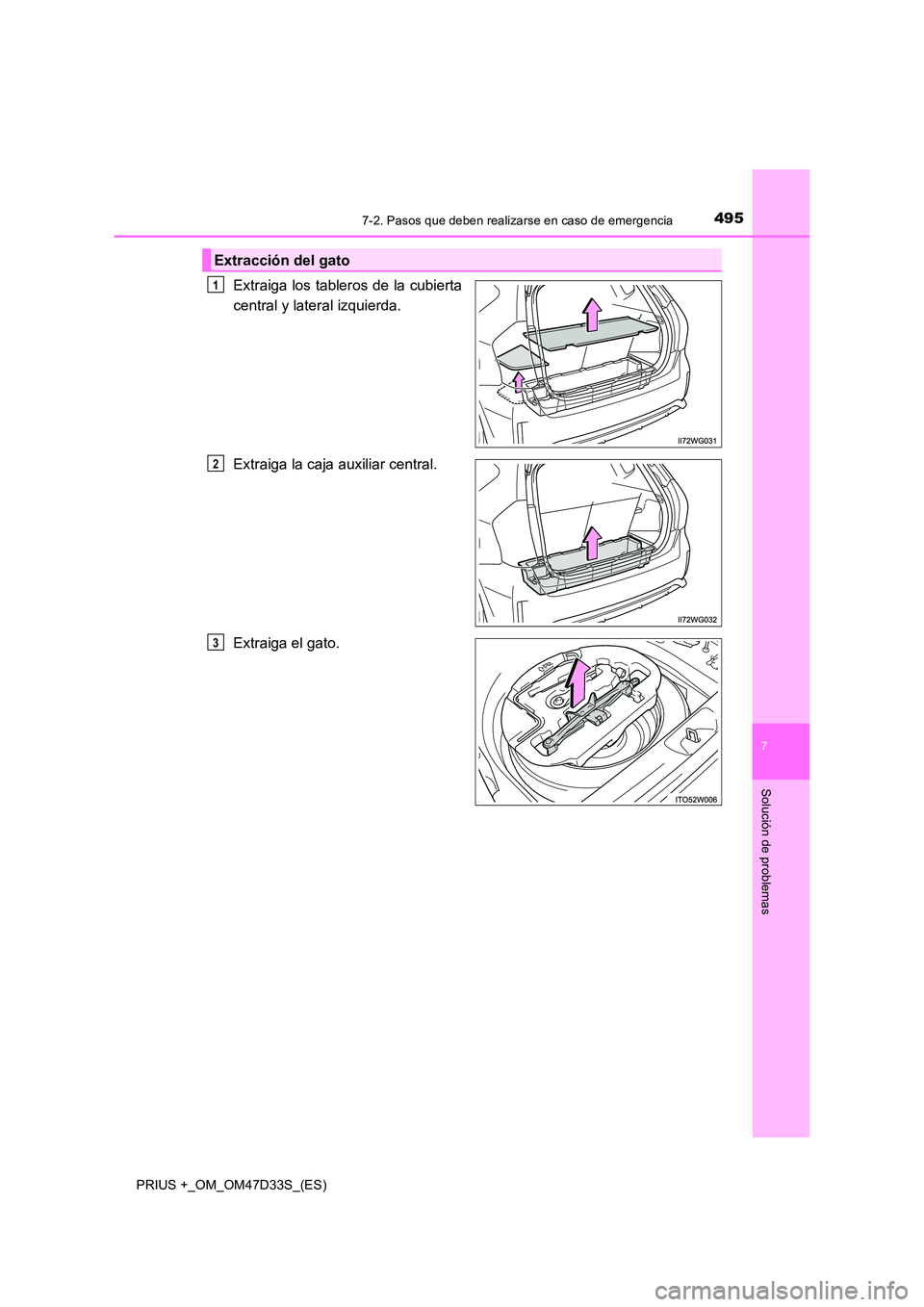

4957-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Extraiga los tableros de la cubierta
central y lateral izquierda.
Extraiga la caja auxiliar central.
Extraiga el gato.
Extracción del gato
1
2
3

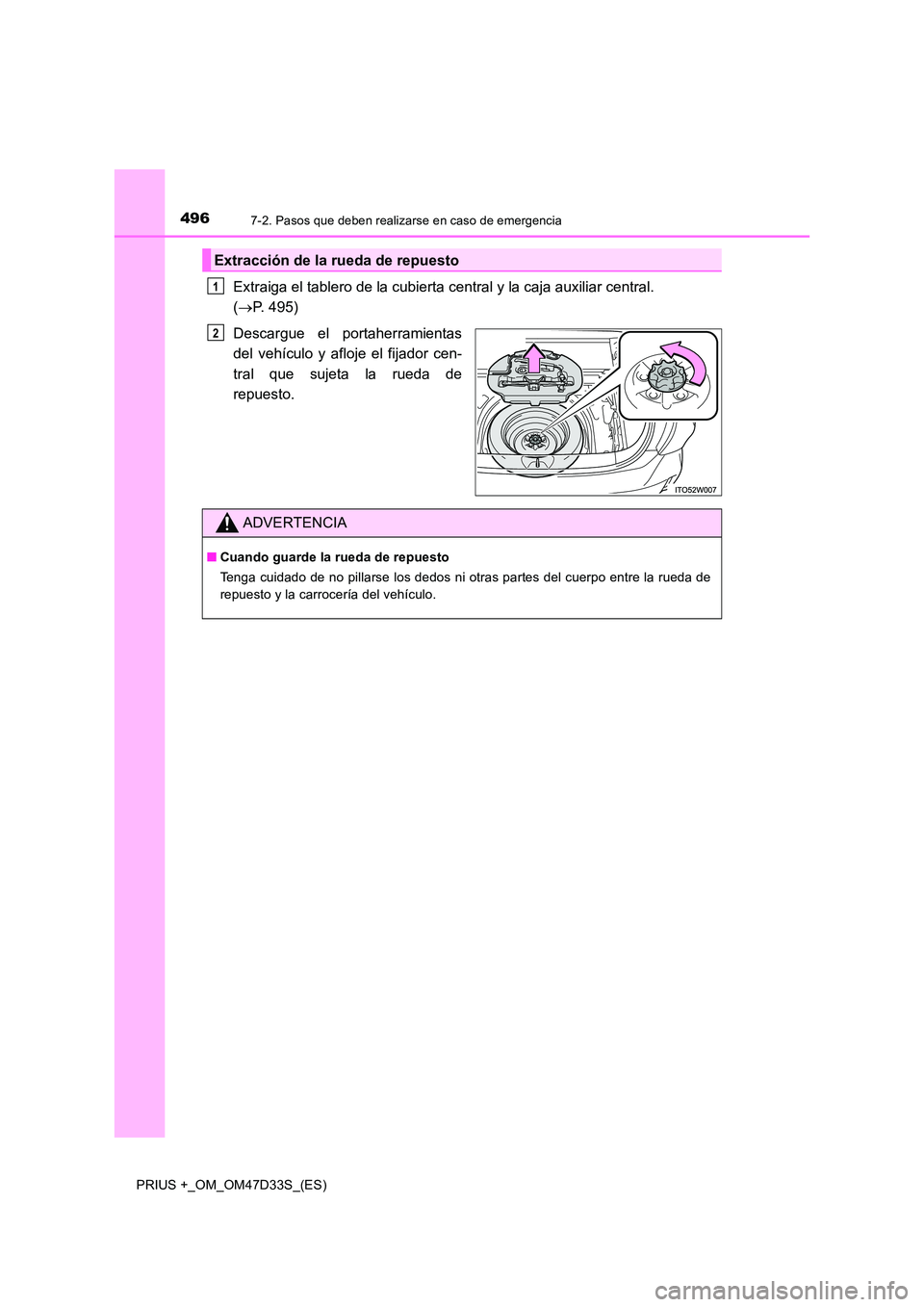

4967-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Extraiga el tablero de la cubierta central y la caja auxiliar central.
( P. 495)
Descargue el portaherramientas
del vehículo y afloje el fijador cen-
tral que sujeta la rueda de
repuesto.
Extracción de la rueda de repuesto
1
2
ADVERTENCIA
■ Cuando guarde la rueda de repuesto
Tenga cuidado de no pillarse los dedos ni otras partes del cuerpo entre la rueda de
repuesto y la carrocería del vehículo.

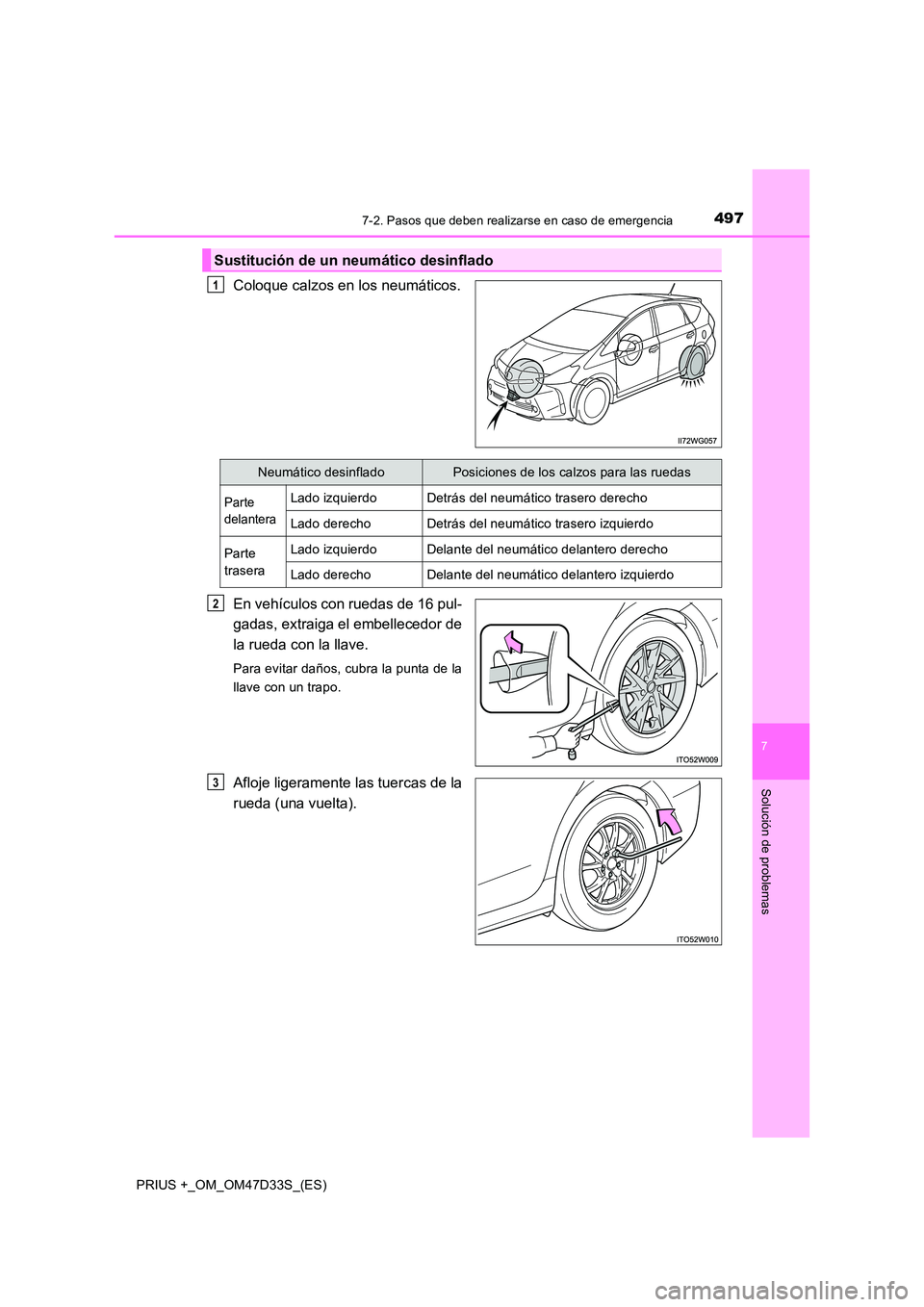

4977-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Coloque calzos en los neumáticos.
En vehículos con ruedas de 16 pul-
gadas, extraiga el embellecedor de
la rueda con la llave.
Para evitar daños, cubra la punta de la
llave con un trapo.
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos para las ruedas
Parte
delantera
Lado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
trasera
Lado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
2
3

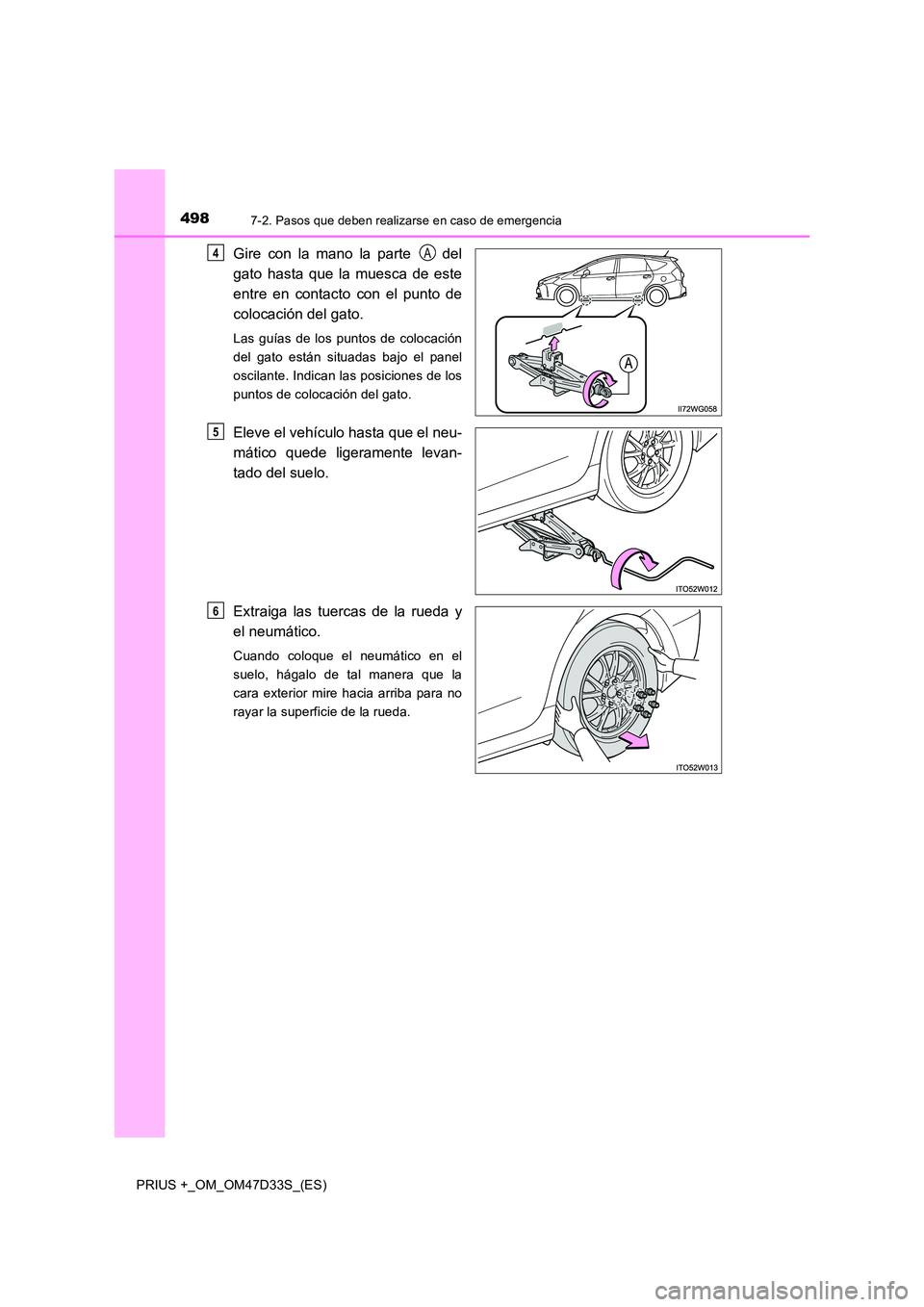

4987-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Gire con la mano la parte del
gato hasta que la muesca de este
entre en contacto con el punto de
colocación del gato.
Las guías de los puntos de colocación
del gato están situadas bajo el panel
oscilante. Indican las posiciones de los
puntos de colocación del gato.
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
4A
5
6

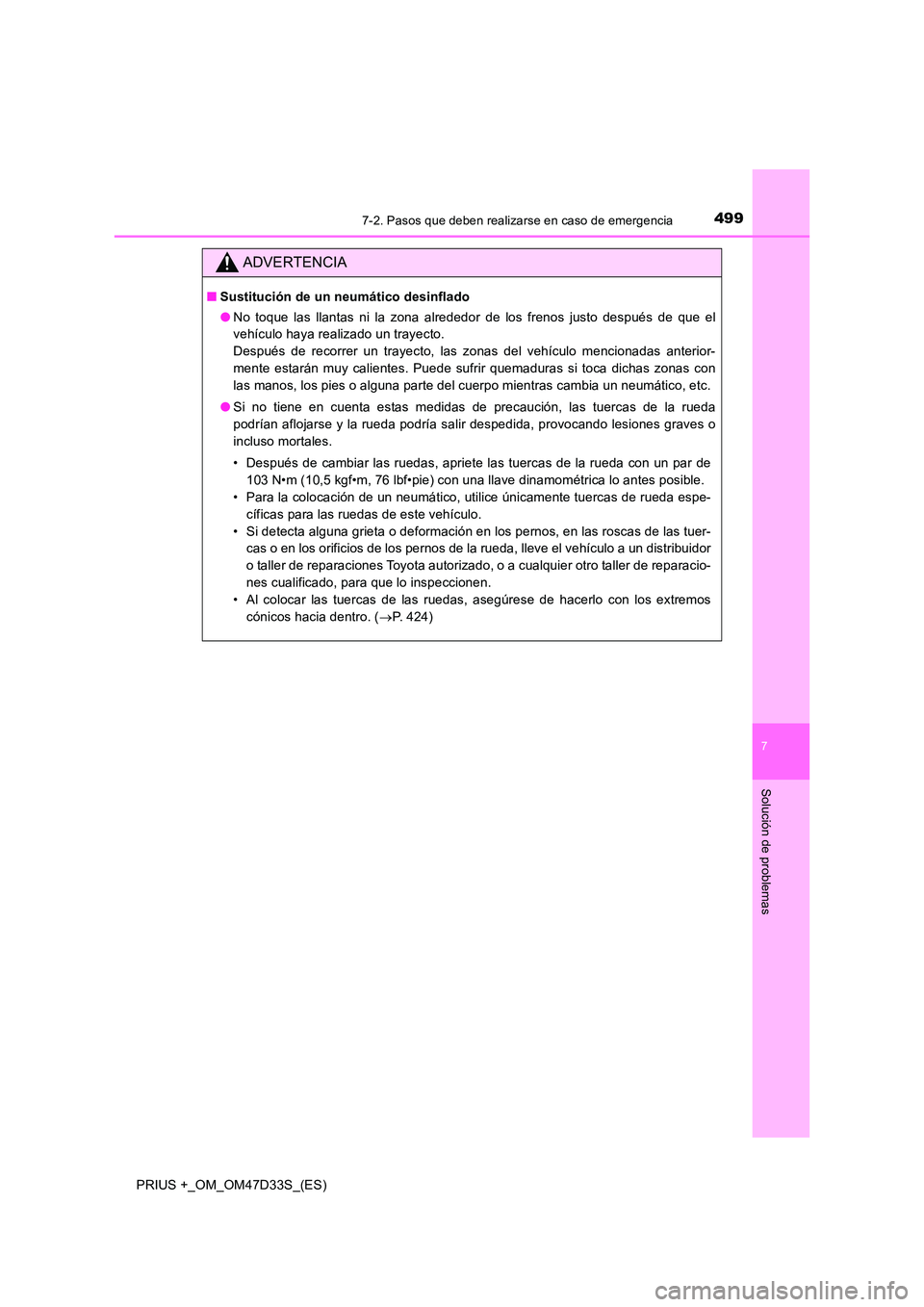

4997-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
ADVERTENCIA
■Sustitución de un neumático desinflado
● No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas con
las manos, los pies o alguna parte del cuerpo mientras cambia un neumático, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda con un par de
103 N•m (10,5 kgf•m, 76 lbf•pie) con una llave dinamométrica lo antes posible.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe-
cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparacio-
nes cualificado, para que lo inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de hacerlo con los extremos
cónicos hacia dentro. ( P. 424)

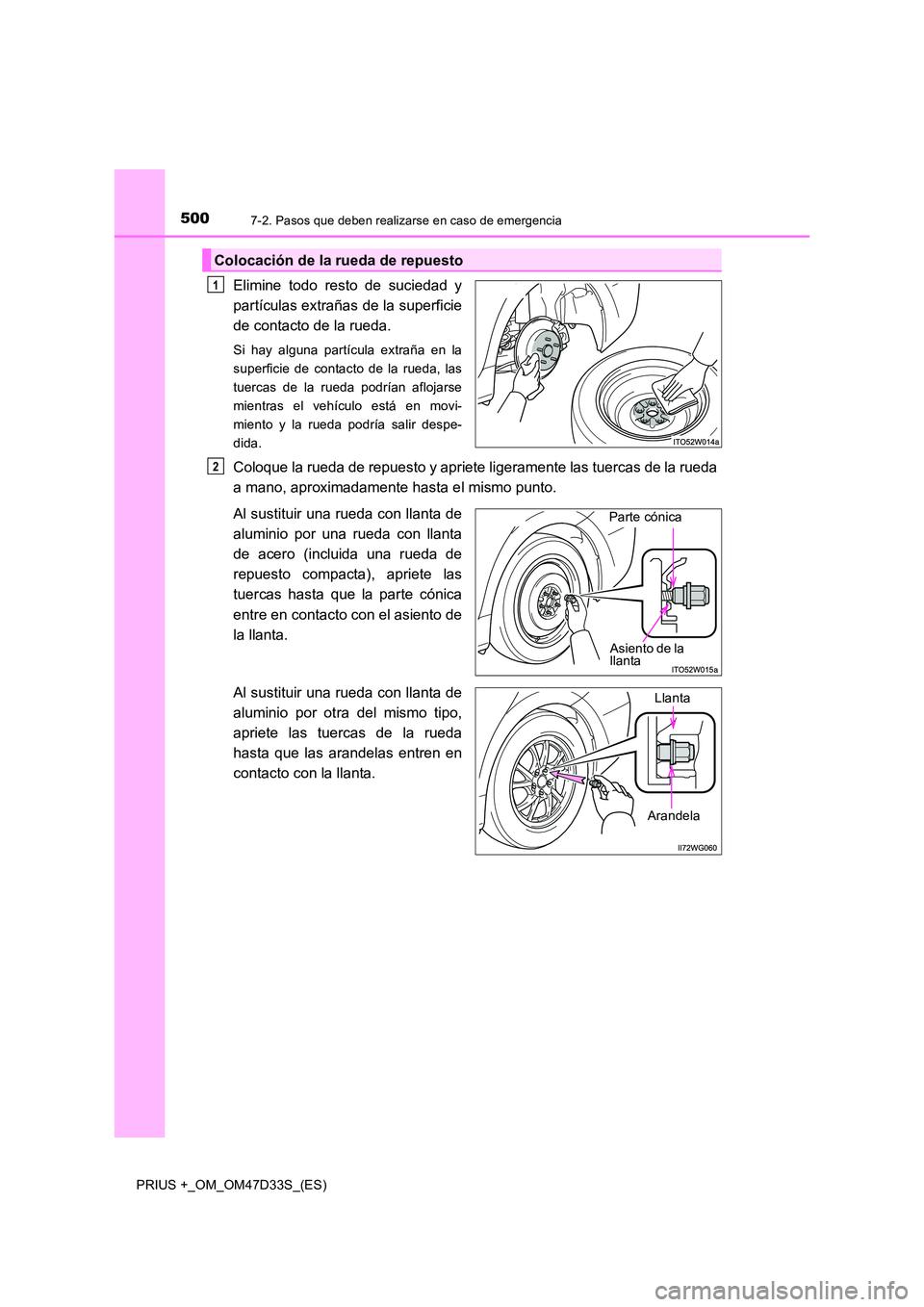

5007-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas de la rueda podrían aflojarse
mientras el vehículo está en movi-
miento y la rueda podría salir despe-
dida.
Coloque la rueda de repuesto y apriete ligeramente las tuercas de la rueda
a mano, aproximadamente hasta el mismo punto.
Al sustituir una rueda con llanta de
aluminio por una rueda con llanta
de acero (incluida una rueda de
repuesto compacta), apriete las
tuercas hasta que la parte cónica
entre en contacto con el asiento de
la llanta.
Al sustituir una rueda con llanta de
aluminio por otra del mismo tipo,
apriete las tuercas de la rueda
hasta que las arandelas entren en
contacto con la llanta.
Colocación de la rueda de repuesto
1
2
Parte cónica
Asiento de la llanta
Arandela
Llanta
