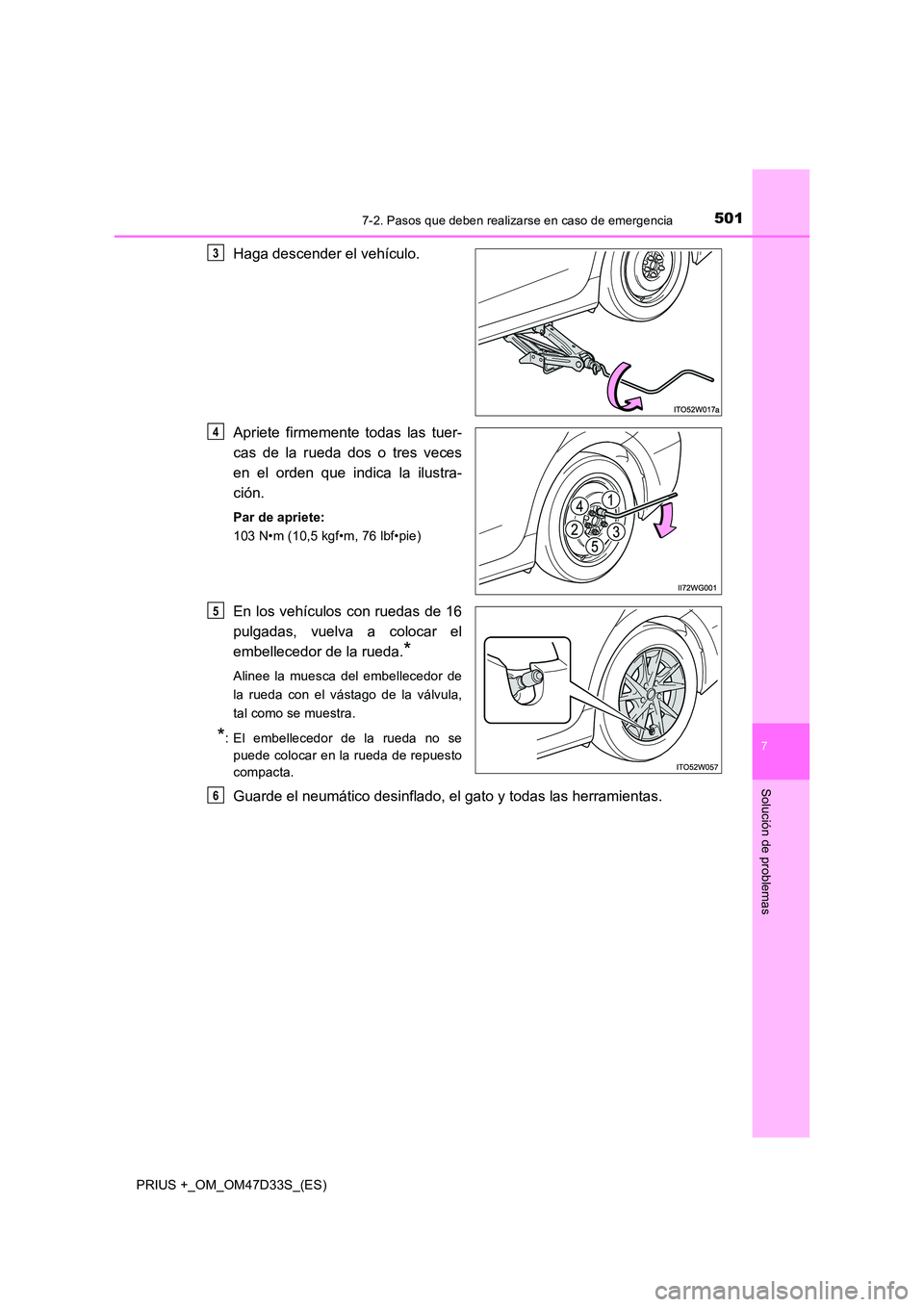

Page 501 of 588

5017-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces
en el orden que indica la ilustra-
ción.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
En los vehículos con ruedas de 16
pulgadas, vuelva a colocar el
embellecedor de la rueda.*
Alinee la muesca del embellecedor de
la rueda con el vástago de la válvula,
tal como se muestra.
*: El embellecedor de la rueda no se
puede colocar en la rueda de repuesto
compacta.
Guarde el neumático desinflado, el gato y todas las herramientas.
3
4
5
6

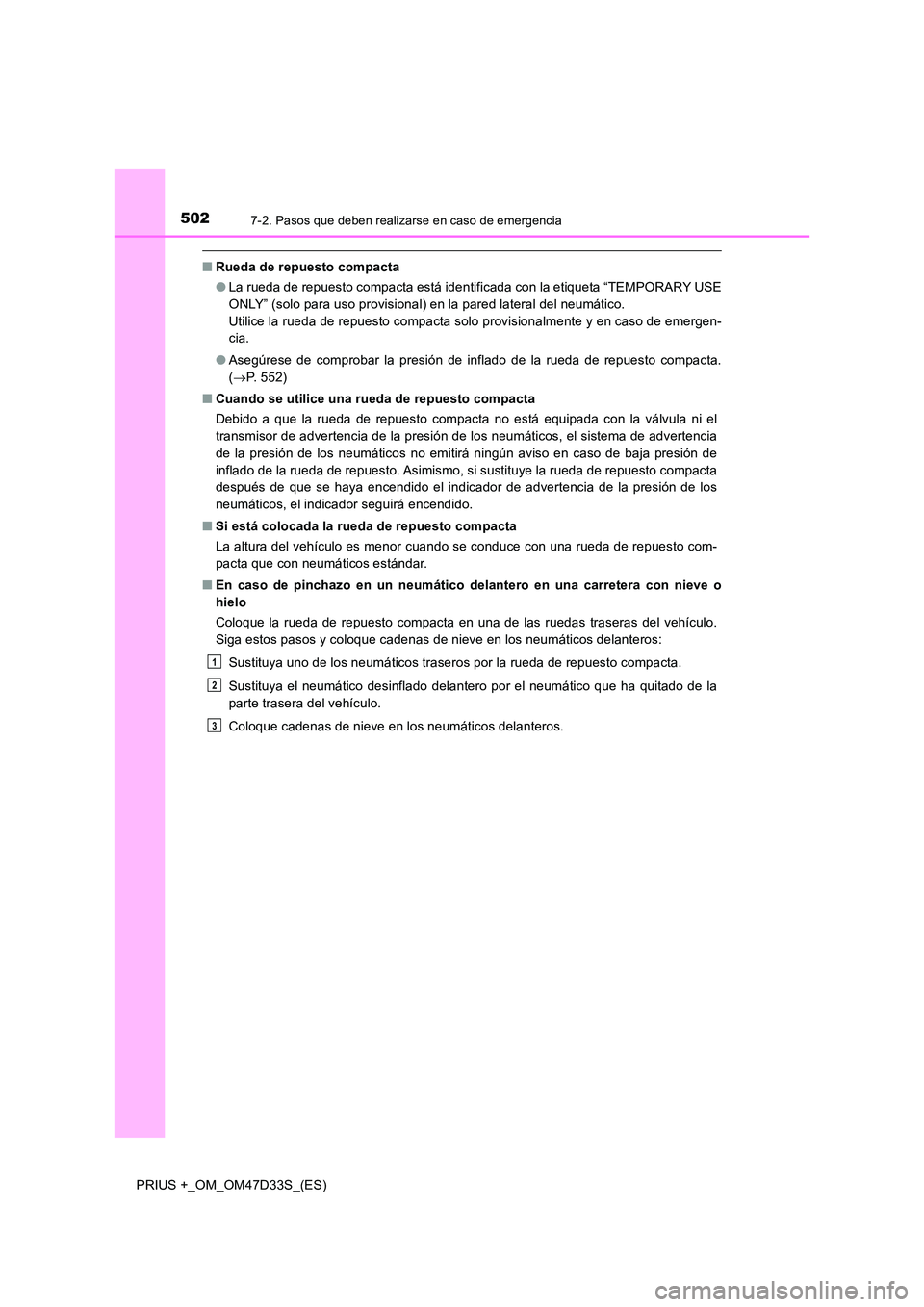

Page 502 of 588

5027-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
■Rueda de repuesto compacta
● La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergen-
cia.
● Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
( P. 552)
■ Cuando se utilice una rueda de repuesto compacta
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el
transmisor de advertencia de la presión de los neumáticos, el sistema de advertencia
de la presión de los neumáticos no emitirá ningún aviso en caso de baja presión de
inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta
después de que se haya encendido el indicador de advertencia de la presión de los
neumáticos, el indicador seguirá encendido.
■ Si está colocada la rueda de repuesto compacta
La altura del vehículo es menor cuando se conduce con una rueda de repuesto com-
pacta que con neumáticos estándar.
■ En caso de pinchazo en un neumático delantero en una carretera con nieve o
hielo
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo.
Siga estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático desinflado delantero por el neumático que ha quitado de la
parte trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
1
2
3
Page 503 of 588

5037-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas

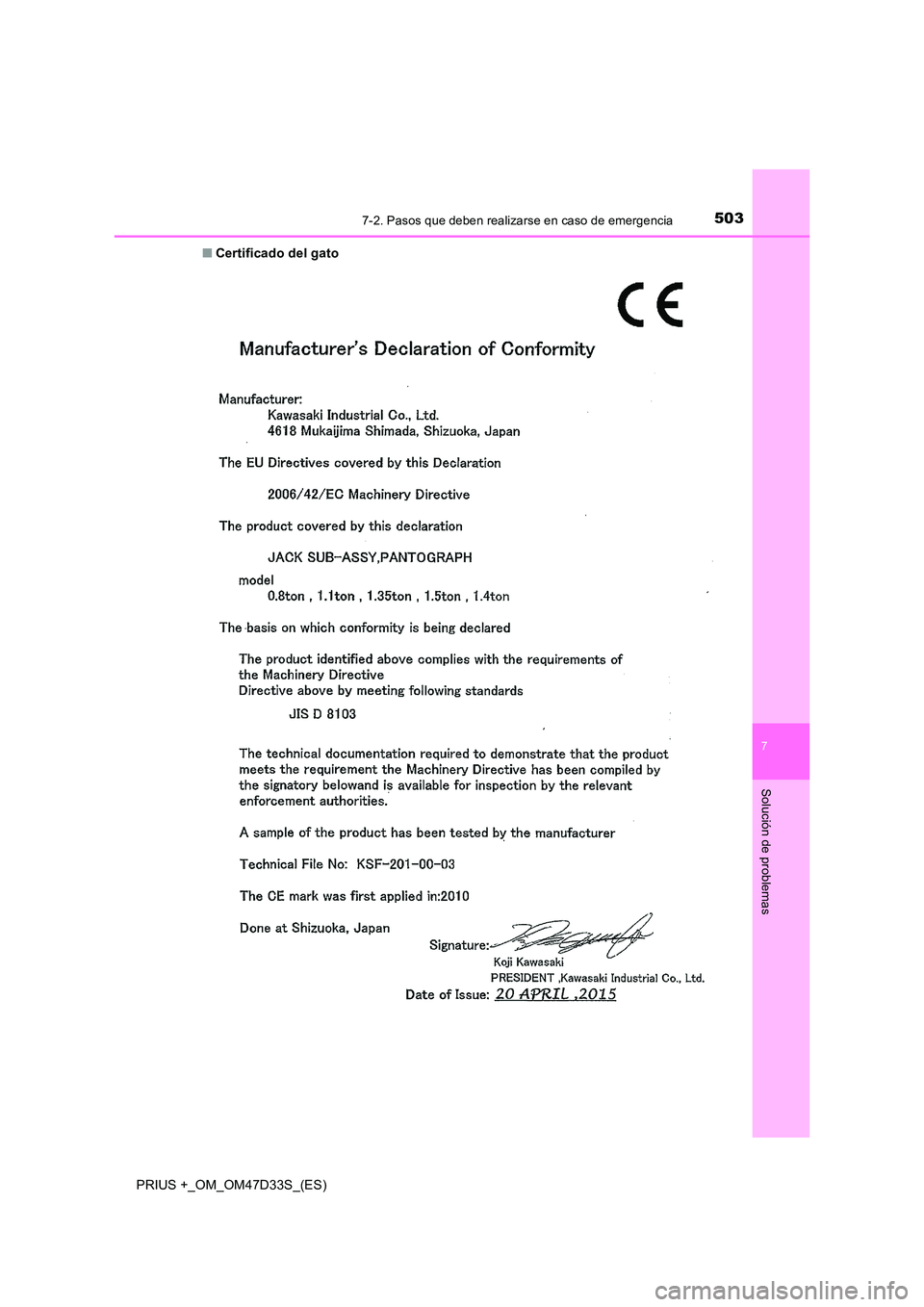

■Certificado del gato

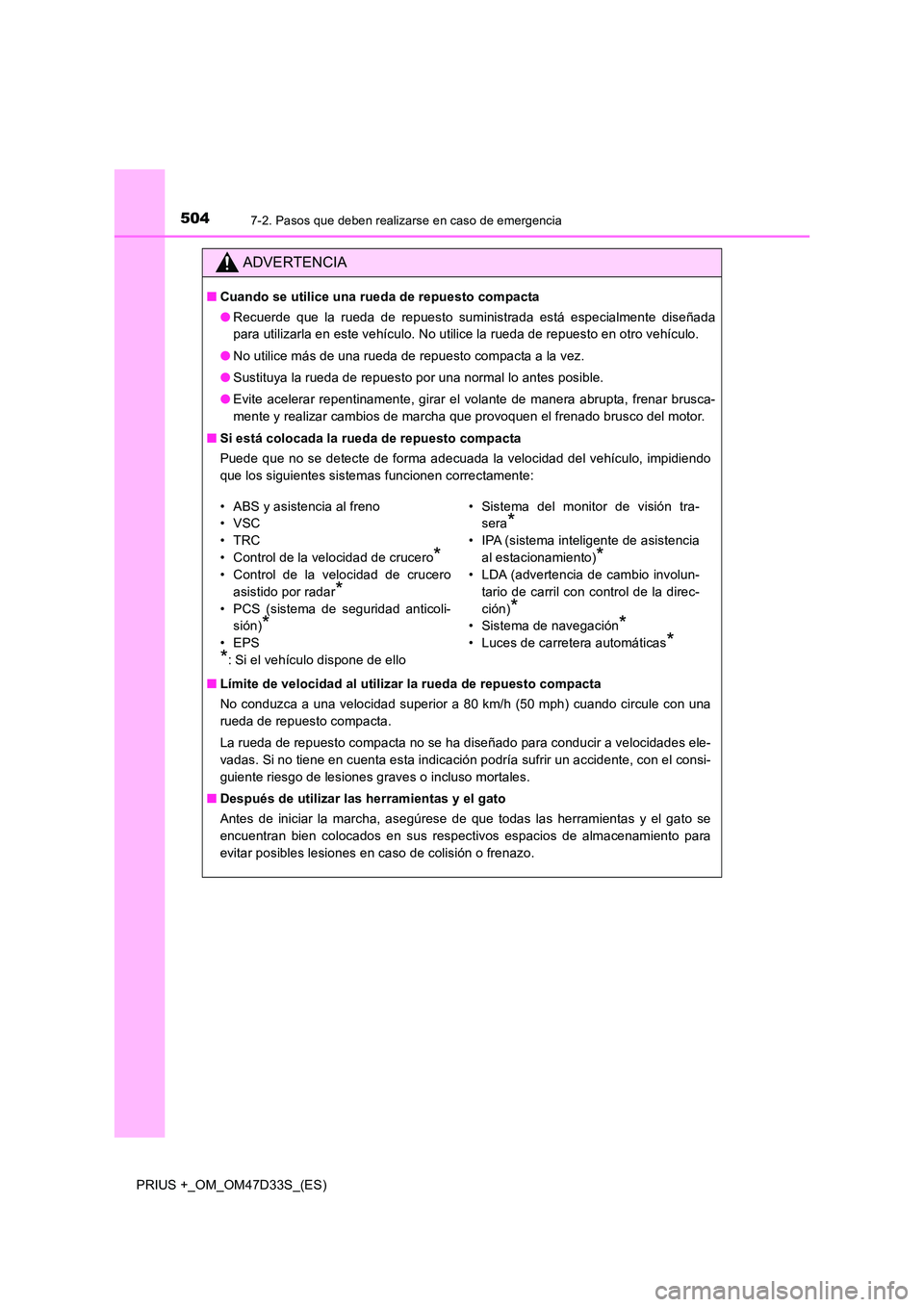

Page 504 of 588

5047-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
ADVERTENCIA
■Cuando se utilice una rueda de repuesto compacta
● Recuerde que la rueda de repuesto suministrada está especialmente diseñada
para utilizarla en este vehículo. No utilice la rueda de repuesto en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto por una normal lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
■ Límite de velocidad al utilizar la rueda de repuesto compacta
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente, con el consi-
guiente riesgo de lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos espacios de almacenamiento para
evitar posibles lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
•VSC
•TRC
• Control de la velocidad de crucero*
• Control de la velocidad de crucero
asistido por radar*
• PCS (sistema de seguridad anticoli-
sión)*
•EPS
*: Si el vehículo dispone de ello
• Sistema del monitor de visión tra-
sera*
• IPA (sistema inteligente de asistencia
al estacionamiento)*
• LDA (advertencia de cambio involun-
tario de carril con control de la direc-
ción)*
• Sistema de navegación*
• Luces de carretera automáticas*

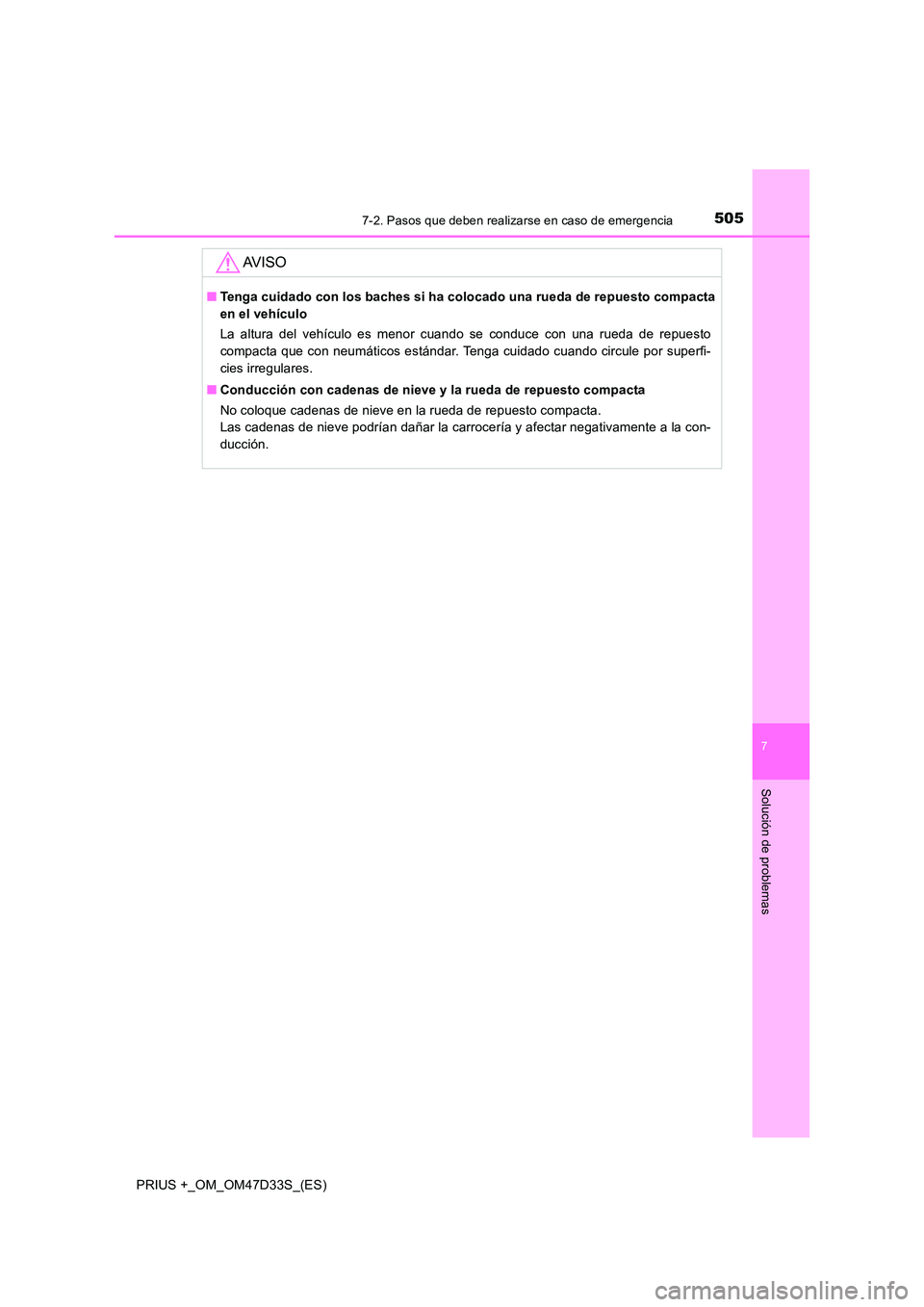

Page 505 of 588

5057-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
AV I S O
■Tenga cuidado con los baches si ha colocado una rueda de repuesto compacta
en el vehículo
La altura del vehículo es menor cuando se conduce con una rueda de repuesto
compacta que con neumáticos estándar. Tenga cuidado cuando circule por superfi-
cies irregulares.
■ Conducción con cadenas de nieve y la rueda de repuesto compacta
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la con-
ducción.

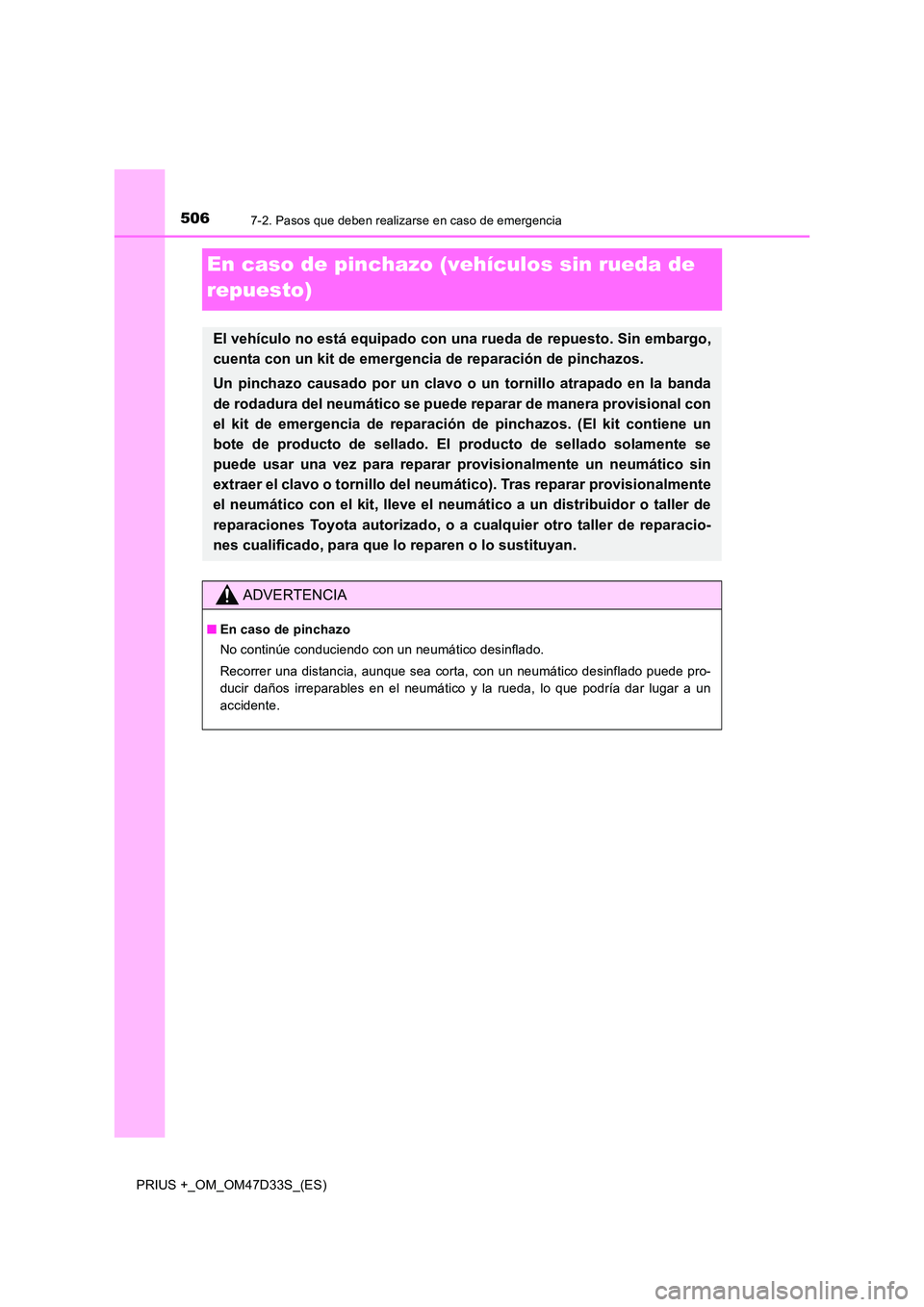

Page 506 of 588

5067-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
En caso de pinchazo (vehículos sin rueda de
repuesto)
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos.
Un pinchazo causado por un clavo o un tornillo atrapado en la banda
de rodadura del neumático se puede reparar de manera provisional con
el kit de emergencia de reparación de pinchazos. (El kit contiene un
bote de producto de sellado. El producto de sellado solamente se
puede usar una vez para reparar provisionalmente un neumático sin
extraer el clavo o tornillo del neum ático). Tras reparar provisionalmente
el neumático con el kit, lleve el neumático a un distribuidor o taller de
reparaciones Toyota autorizado, o a cu alquier otro taller de reparacio-
nes cualificado, para que lo reparen o lo sustituyan.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.

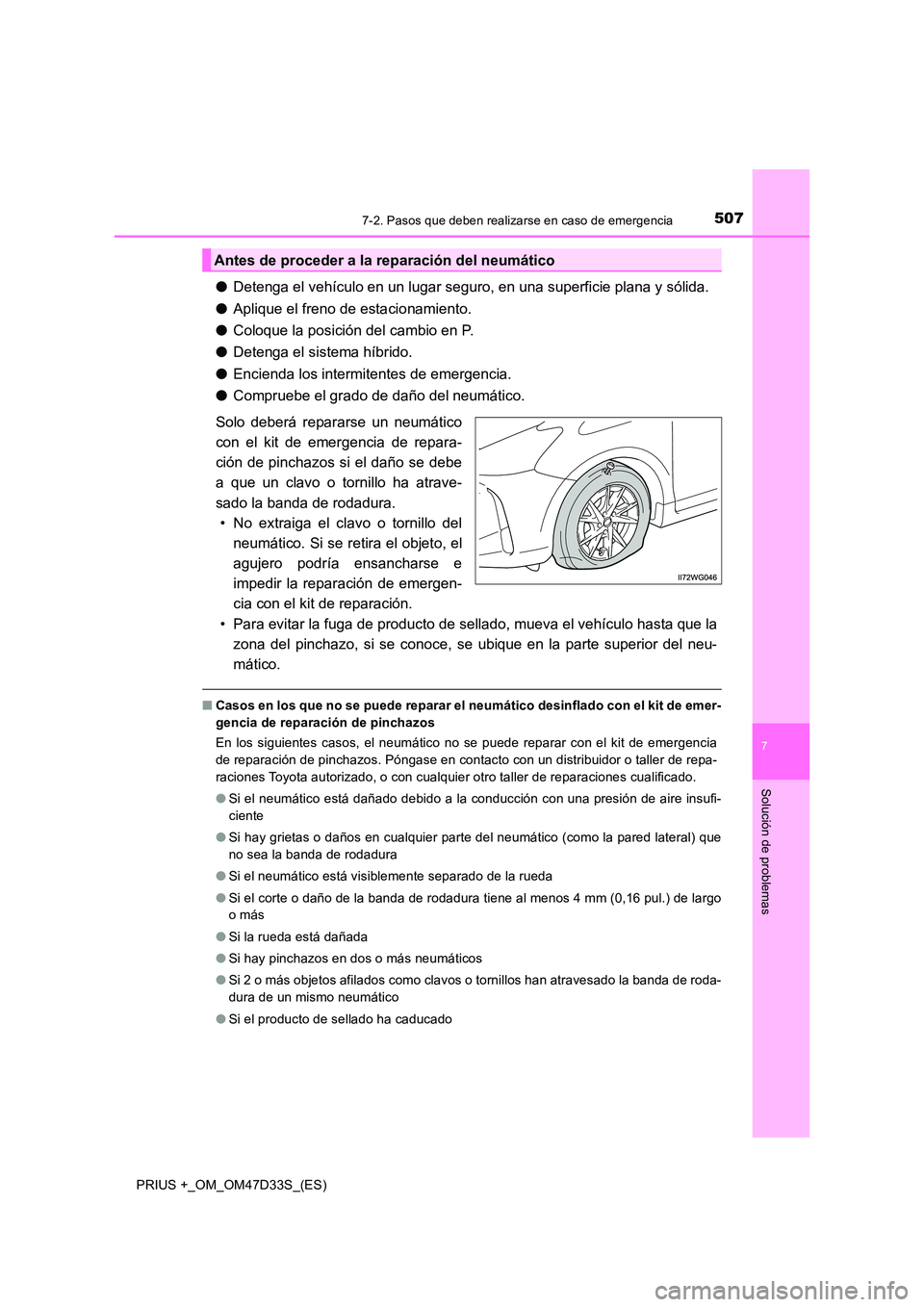

Page 507 of 588

5077-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la posición del cambio en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia.
● Compruebe el grado de daño del neumático.
Solo deberá repararse un neumático
con el kit de emergencia de repara-
ción de pinchazos si el daño se debe
a que un clavo o tornillo ha atrave-
sado la banda de rodadura.
• No extraiga el clavo o tornillo del
neumático. Si se retira el objeto, el
agujero podría ensancharse e
impedir la reparación de emergen-
cia con el kit de reparación.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que la
zona del pinchazo, si se conoce, se ubique en la parte superior del neu-
mático.
■ Casos en los que no se puede reparar el neumático desinflado con el kit de emer-
gencia de reparación de pinchazos
En los siguientes casos, el neumático no se puede reparar con el kit de emergencia
de reparación de pinchazos. Póngase en contacto con un distribuidor o taller de repa-
raciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
● Si el neumático está dañado debido a la conducción con una presión de aire insufi-
ciente
● Si hay grietas o daños en cualquier parte del neumático (como la pared lateral) que
no sea la banda de rodadura
● Si el neumático está visiblemente separado de la rueda
● Si el corte o daño de la banda de rodadura tiene al menos 4 mm (0,16 pul.) de largo
o más
● Si la rueda está dañada
● Si hay pinchazos en dos o más neumáticos
● Si 2 o más objetos afilados como clavos o tornillos han atravesado la banda de roda-
dura de un mismo neumático
● Si el producto de sellado ha caducado
Antes de proceder a la reparación del neumático
Page 508 of 588

5087-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
*: Extracción y utilización del gato (P. 495)

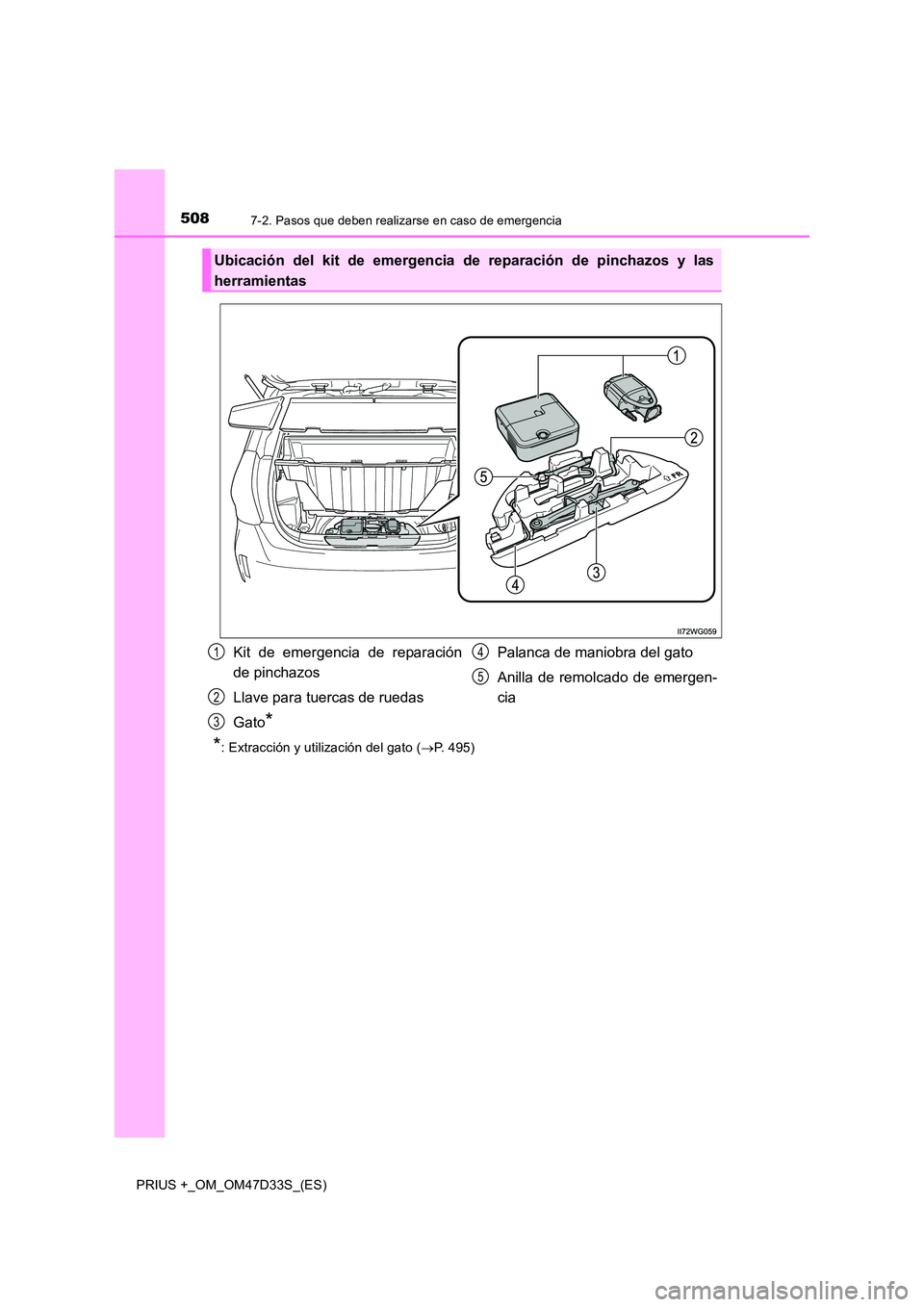

Ubicación del kit de emergencia de reparación de pinchazos y las
herramientas
Kit de emergencia de reparación
de pinchazos
Llave para tuercas de ruedas
Gato*
Palanca de maniobra del gato
Anilla de remolcado de emergen-
cia
1
2
3
4
5
Page 509 of 588

5097-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)
7
Solución de problemas

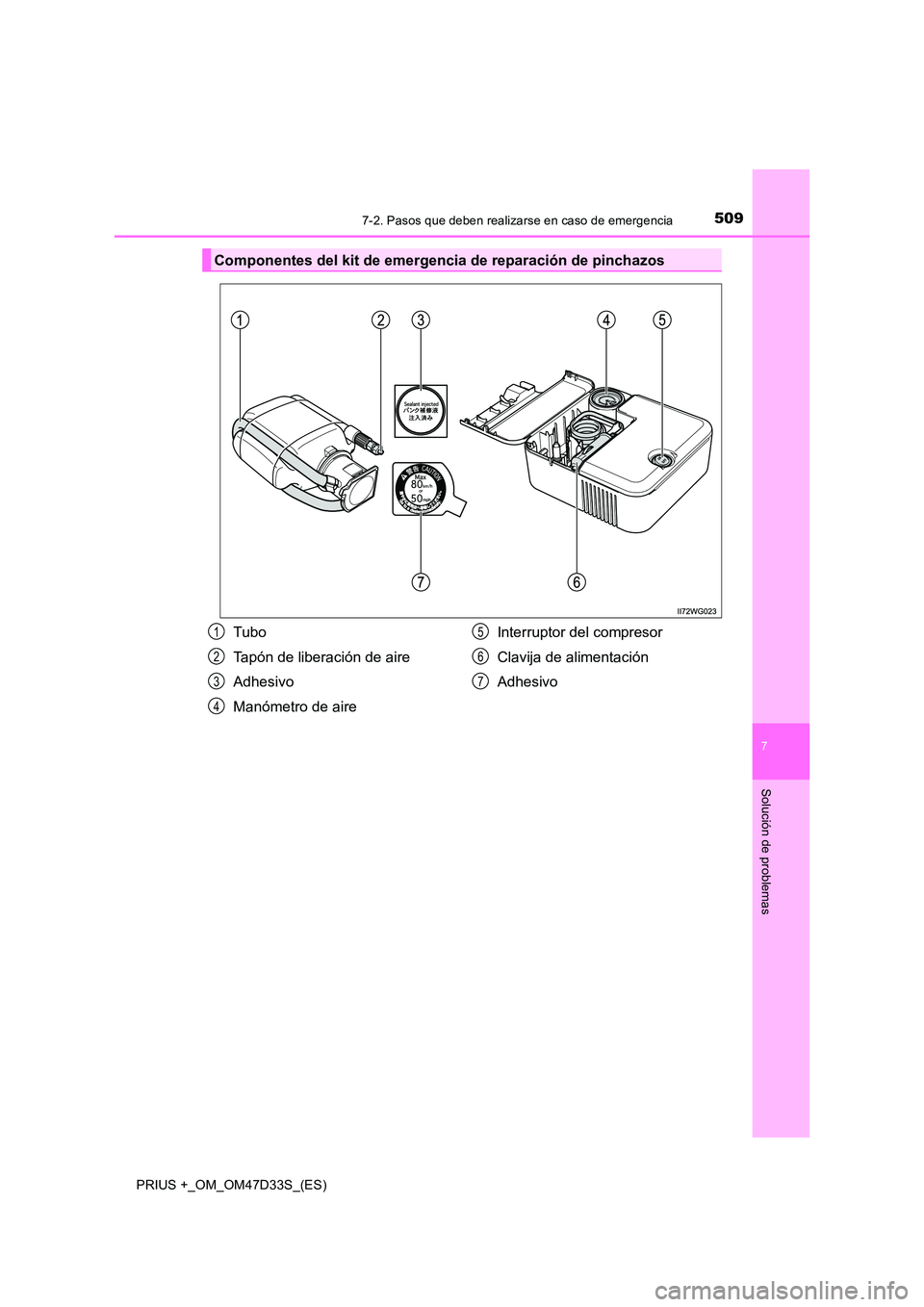

Componentes del kit de emergencia de reparación de pinchazos
Tubo
Tapón de liberación de aire
Adhesivo
Manómetro de aire
Interruptor del compresor
Clavija de alimentación
Adhesivo
1
2
3
4
5
6
7
Page 510 of 588

5107-2. Pasos que deben realizarse en caso de emergencia
PRIUS +_OM_OM47D33S_(ES)

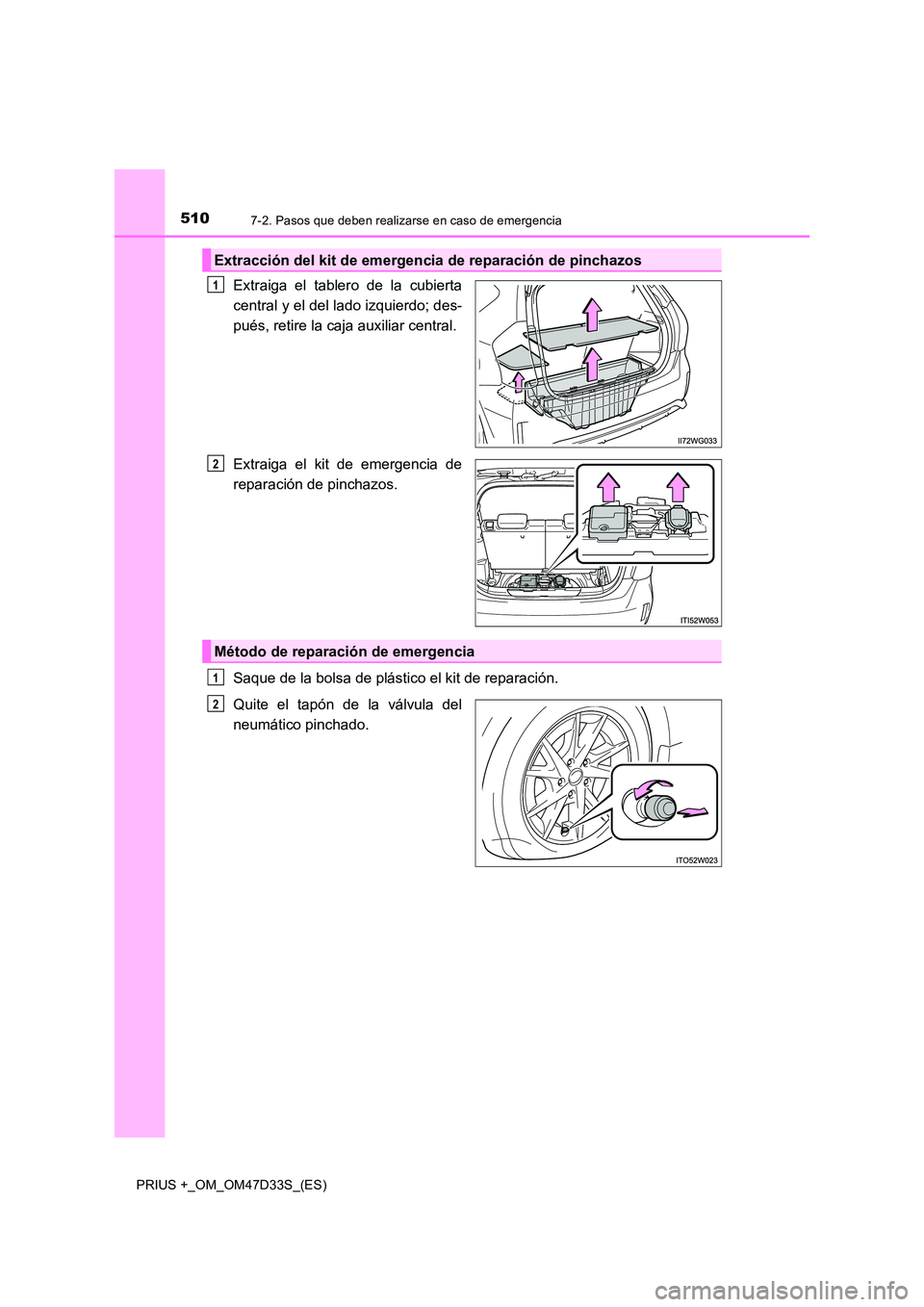

Extraiga el tablero de la cubierta
central y el del lado izquierdo; des-
pués, retire la caja auxiliar central.
Extraiga el kit de emergencia de
reparación de pinchazos.
Saque de la bolsa de plástico el kit de reparación.
Quite el tapón de la válvula del
neumático pinchado.
Extracción del kit de emergencia de reparación de pinchazos
1
2
Método de reparación de emergencia
1
2
