5318-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
8
Specifiche del veicolo

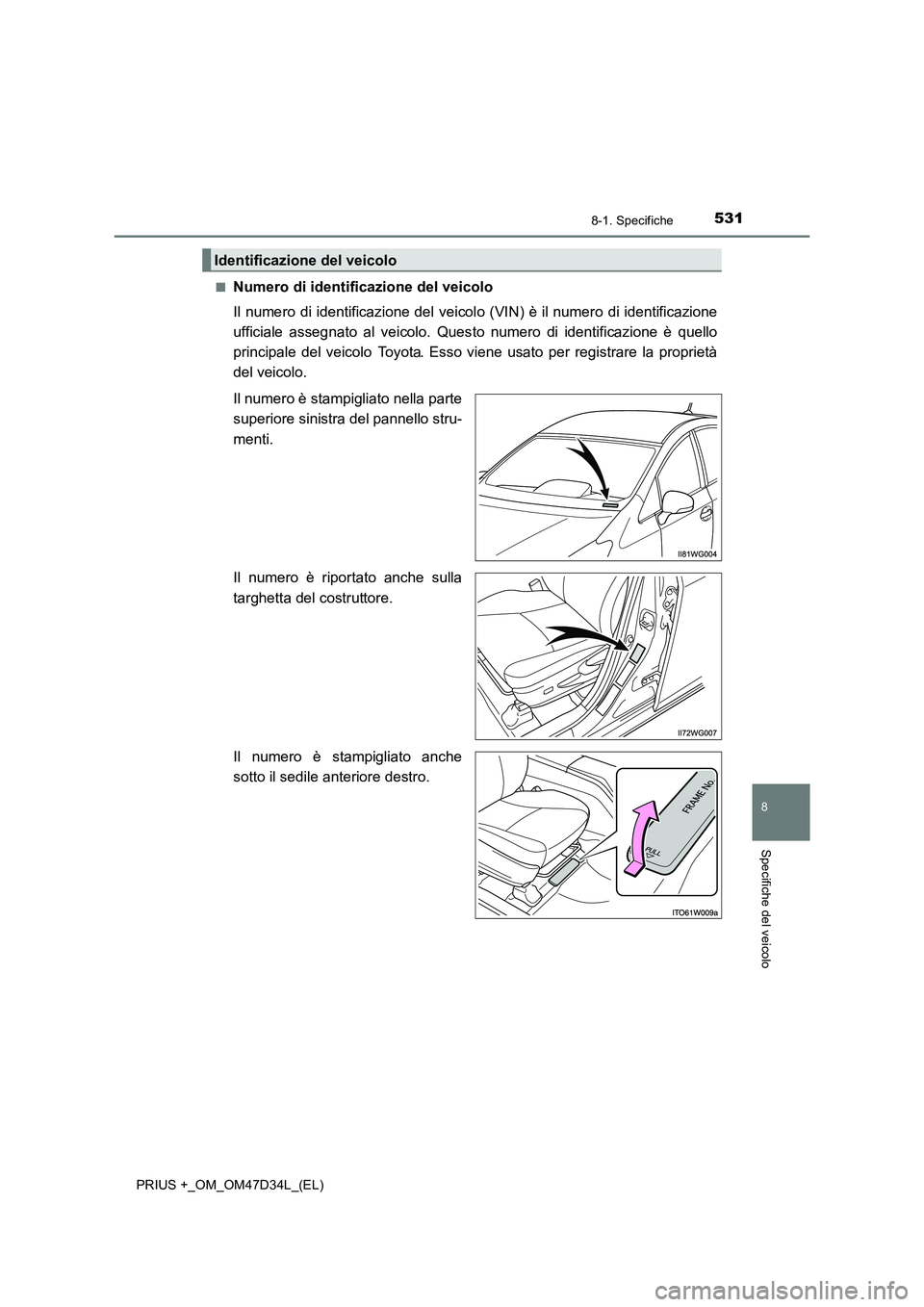

■Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) è il numero di identificazione
ufficiale assegnato al veicolo. Questo numero di identificazione è quello
principale del veicolo Toyota. Esso viene usato per registrare la proprietà
del veicolo.
Il numero è stampigliato nella parte
superiore sinistra del pannello stru-
menti.
Il numero è riportato anche sulla
targhetta del costruttore.
Il numero è stampigliato anche
sotto il sedile anteriore destro.
Identificazione del veicolo

5328-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)■

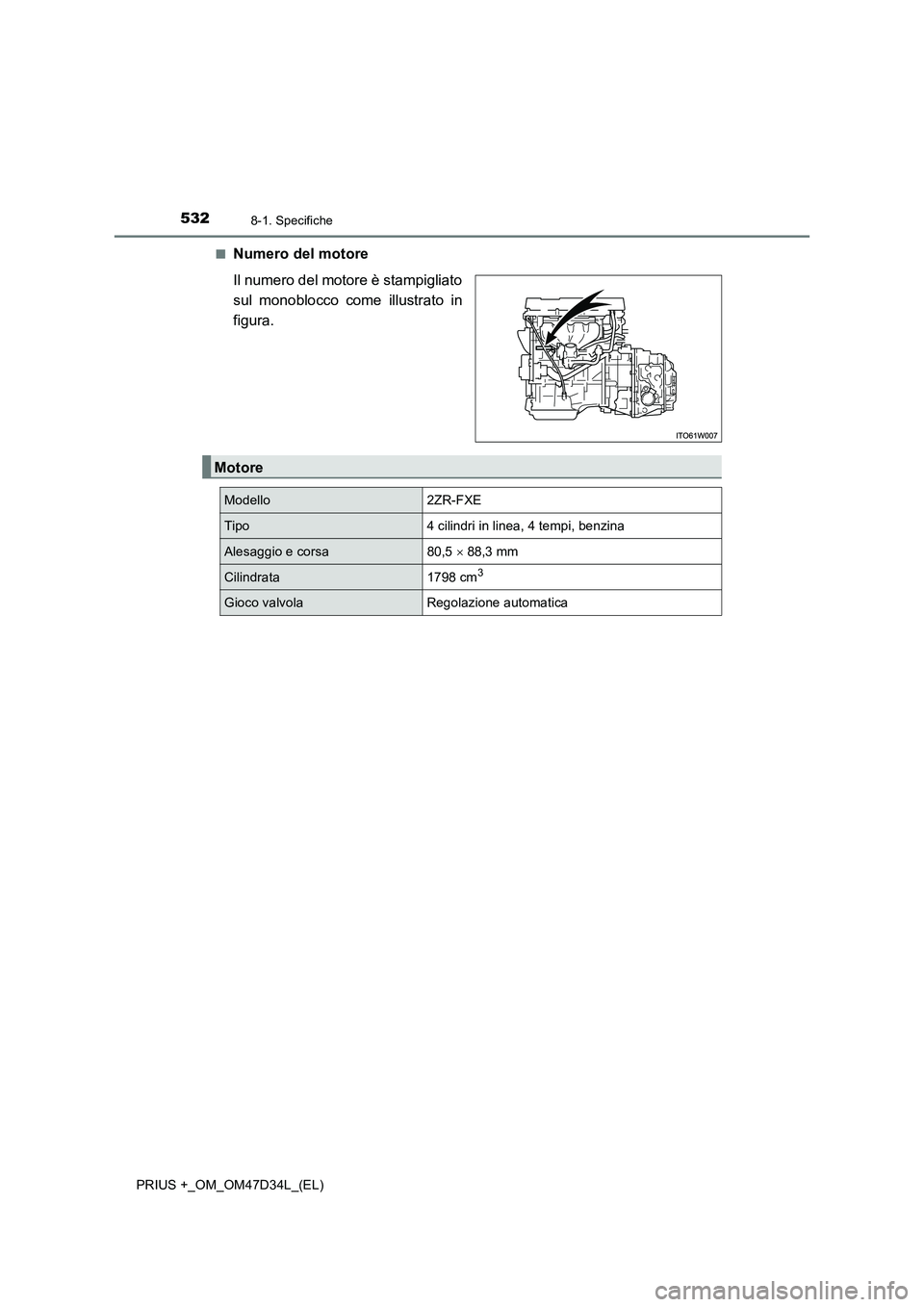

Numero del motore
Il numero del motore è stampigliato
sul monoblocco come illustrato in
figura.
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1798 cm3
Gioco valvolaRegolazione automatica

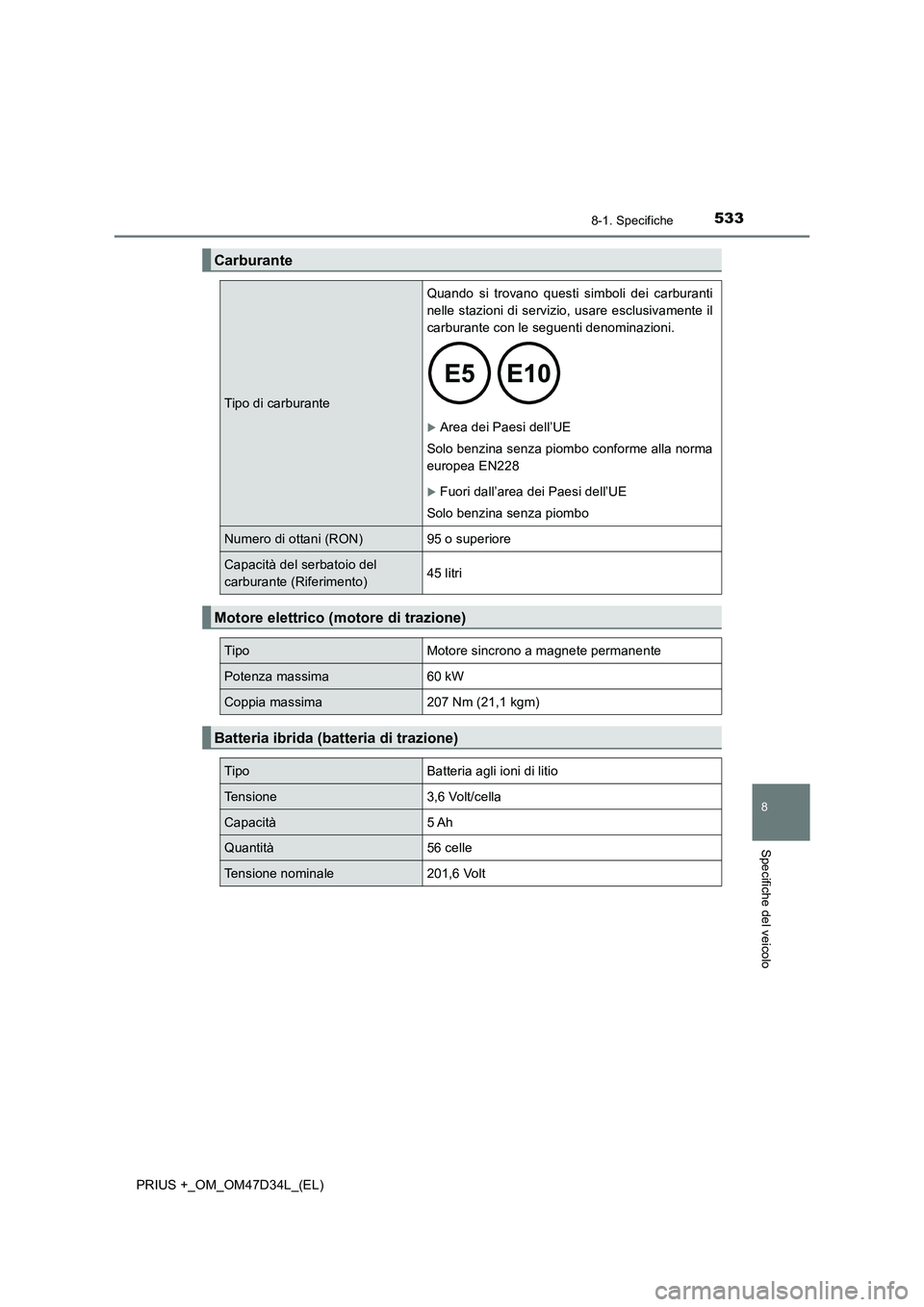

5338-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
8
Specifiche del veicolo
Carburante
Tipo di carburante
Quando si trovano questi simboli dei carburanti
nelle stazioni di servizio, usare esclusivamente il
carburante con le seguenti denominazioni.

Area dei Paesi dell’UE
Solo benzina senza piombo conforme alla norma
europea EN228
Fuori dall’area dei Paesi dell’UE
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio del
carburante (Riferimento)45 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Potenza massima60 kW
Coppia massima207 Nm (21,1 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria agli ioni di litio
Tensione3,6 Volt/cella
Capacità5 Ah
Quantità56 celle
Tensione nominale201,6 Volt

5348-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)

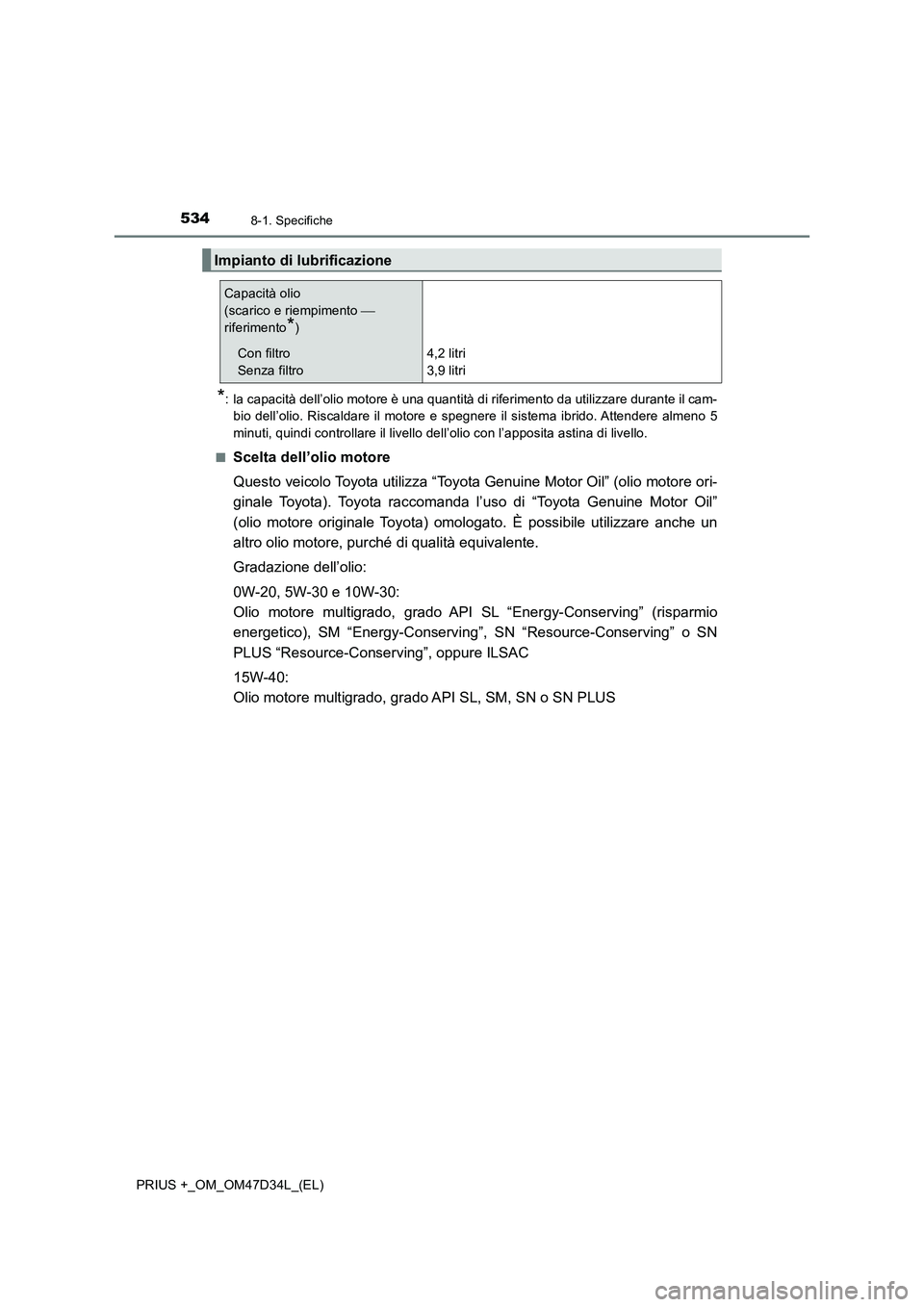

*: la capacità dell’olio motore è una quantità di riferimento da utilizzare durante il cam-
bio dell’olio. Riscaldare il motore e spegnere il sistema ibrido. Attendere almeno 5
minuti, quindi controllare il livello dell’olio con l’apposita astina di livello.
■
Scelta dell’olio motore
Questo veicolo Toyota utilizza “Toyota Genuine Motor Oil” (olio motore ori-
ginale Toyota). Toyota raccomanda l’uso di “Toyota Genuine Motor Oil”
(olio motore originale Toyota) omologato. È possibile utilizzare anche un
altro olio motore, purché di qualità equivalente.
Gradazione dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore multigrado, grado API SL “Energy-Conserving” (risparmio
energetico), SM “Energy-Conserving”, SN “Resource-Conserving” o SN
PLUS “Resource-Conserving”, oppure ILSAC
15W-40:
Olio motore multigrado, grado API SL, SM, SN o SN PLUS
Impianto di lubrificazione
Capacità olio
(scarico e riempimento 
riferimento
*)
Con filtro
Senza filtro4,2 litri
3,9 litri

5358-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
8
Specifiche del veicolo

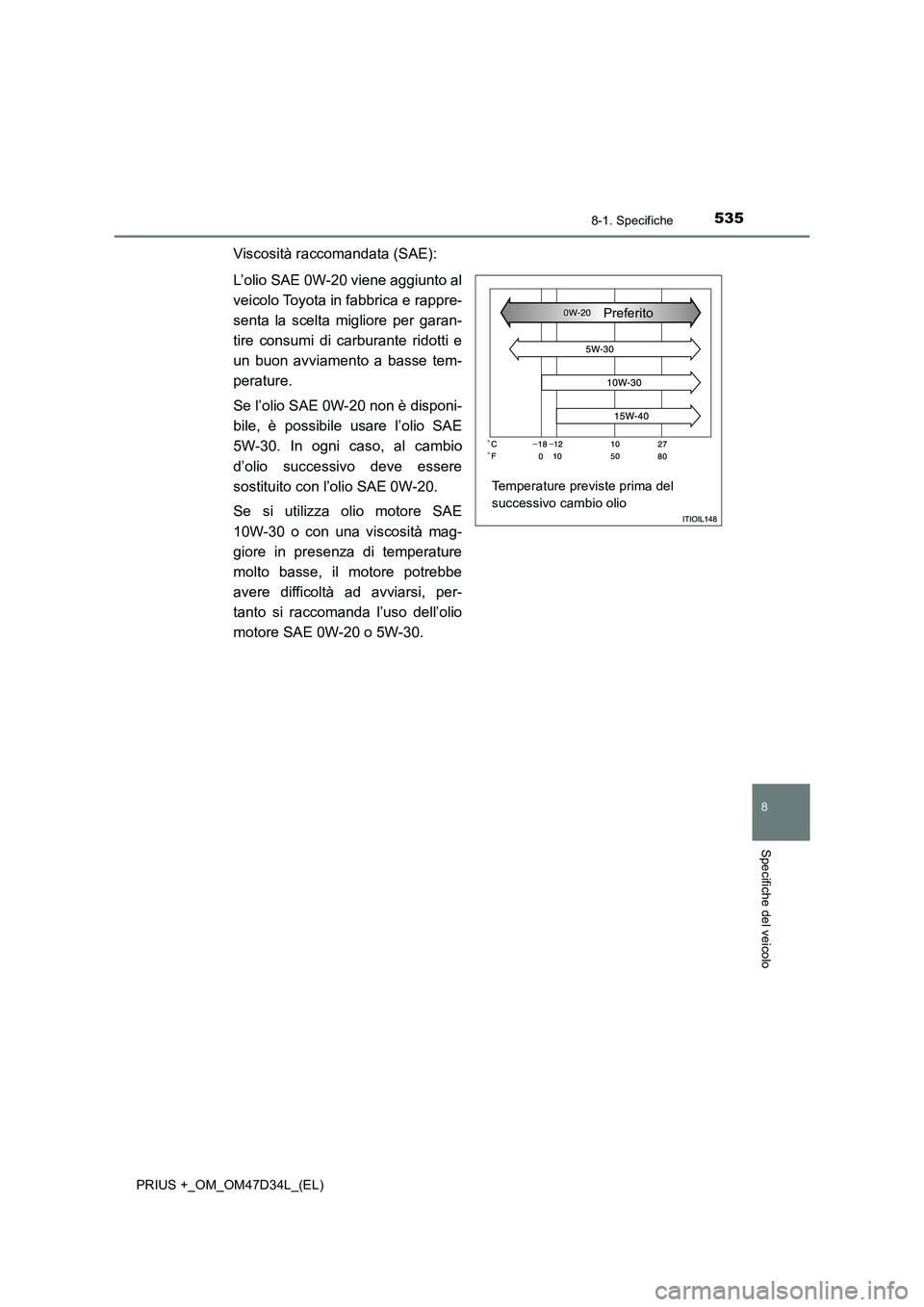

Viscosità raccomandata (SAE):
L’olio SAE 0W-20 viene aggiunto al
veicolo Toyota in fabbrica e rappre-
senta la scelta migliore per garan-
tire consumi di carburante ridotti e
un buon avviamento a basse tem-
perature.
Se l’olio SAE 0W-20 non è disponi-
bile, è possibile usare l’olio SAE
5W-30. In ogni caso, al cambio
d’olio successivo deve essere
sostituito con l’olio SAE 0W-20.
Se si utilizza olio motore SAE
10W-30 o con una viscosità mag-
giore in presenza di temperature
molto basse, il motore potrebbe
avere difficoltà ad avviarsi, per-
tanto si raccomanda l’uso dell’olio
motore SAE 0W-20 o 5W-30.
Temperature previste prima del
successivo cambio olioPreferito

5368-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)

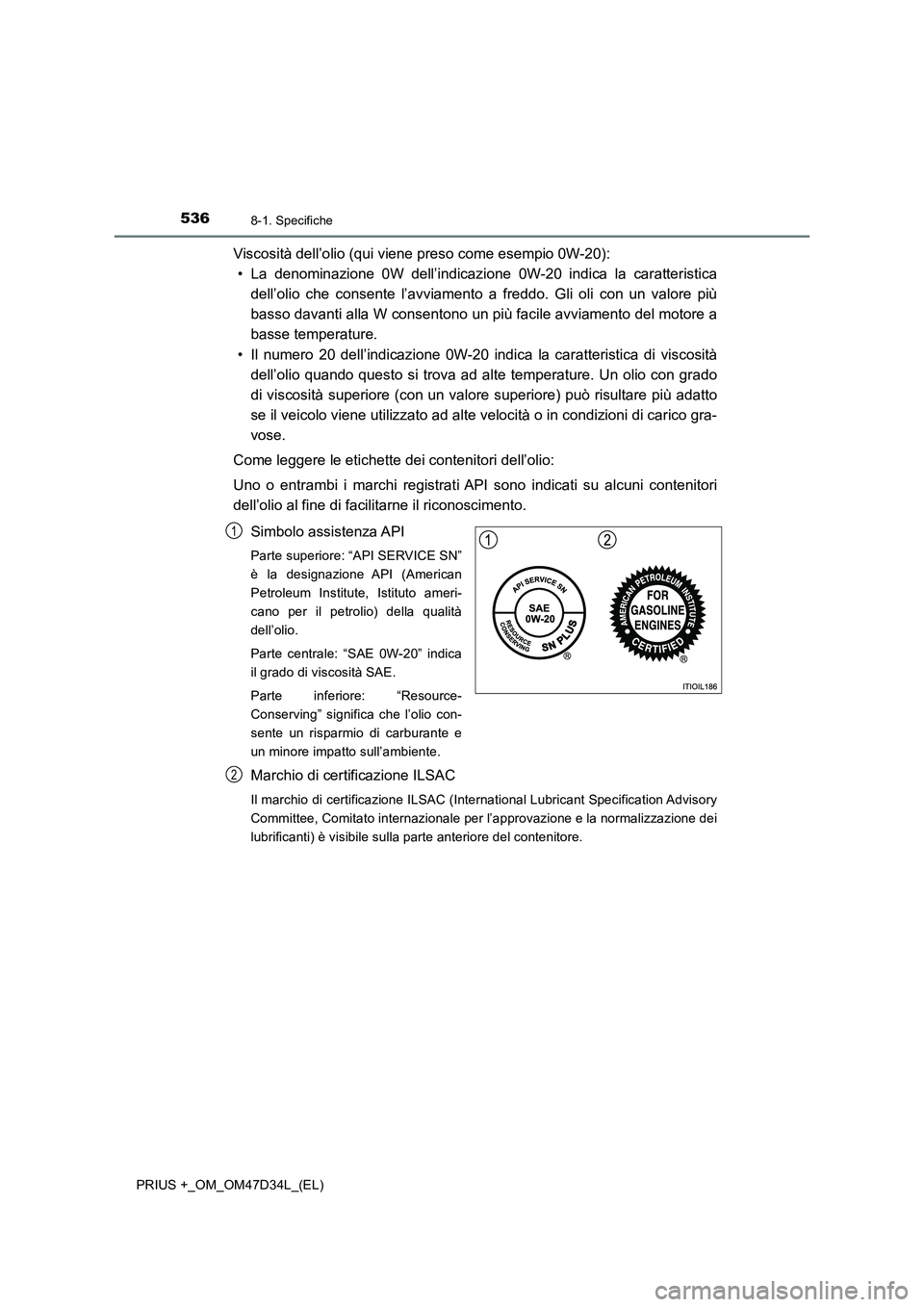

Viscosità dell’olio (qui viene preso come esempio 0W-20):
• La denominazione 0W dell’indicazione 0W-20 indica la caratteristica
dell’olio che consente l’avviamento a freddo. Gli oli con un valore più
basso davanti alla W consentono un più facile avviamento del motore a
basse temperature.
• Il numero 20 dell’indicazione 0W-20 indica la caratteristica di viscosità
dell’olio quando questo si trova ad alte temperature. Un olio con grado
di viscosità superiore (con un valore superiore) può risultare più adatto
se il veicolo viene utilizzato ad alte velocità o in condizioni di carico gra-
vose.
Come leggere le etichette dei contenitori dell’olio:
Uno o entrambi i marchi registrati API sono indicati su alcuni contenitori
dell’olio al fine di facilitarne il riconoscimento.
Simbolo assistenza API
Parte superiore: “API SERVICE SN”
è la designazione API (American
Petroleum Institute, Istituto ameri-
cano per il petrolio) della qualità
dell’olio.
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio con-
sente un risparmio di carburante e
un minore impatto sull’ambiente.
Marchio di certificazione ILSAC
Il marchio di certificazione ILSAC (International Lubricant Specification Advisory
Committee, Comitato internazionale per l’approvazione e la normalizzazione dei
lubrificanti) è visibile sulla parte anteriore del contenitore.
1
2

5378-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
8
Specifiche del veicolo

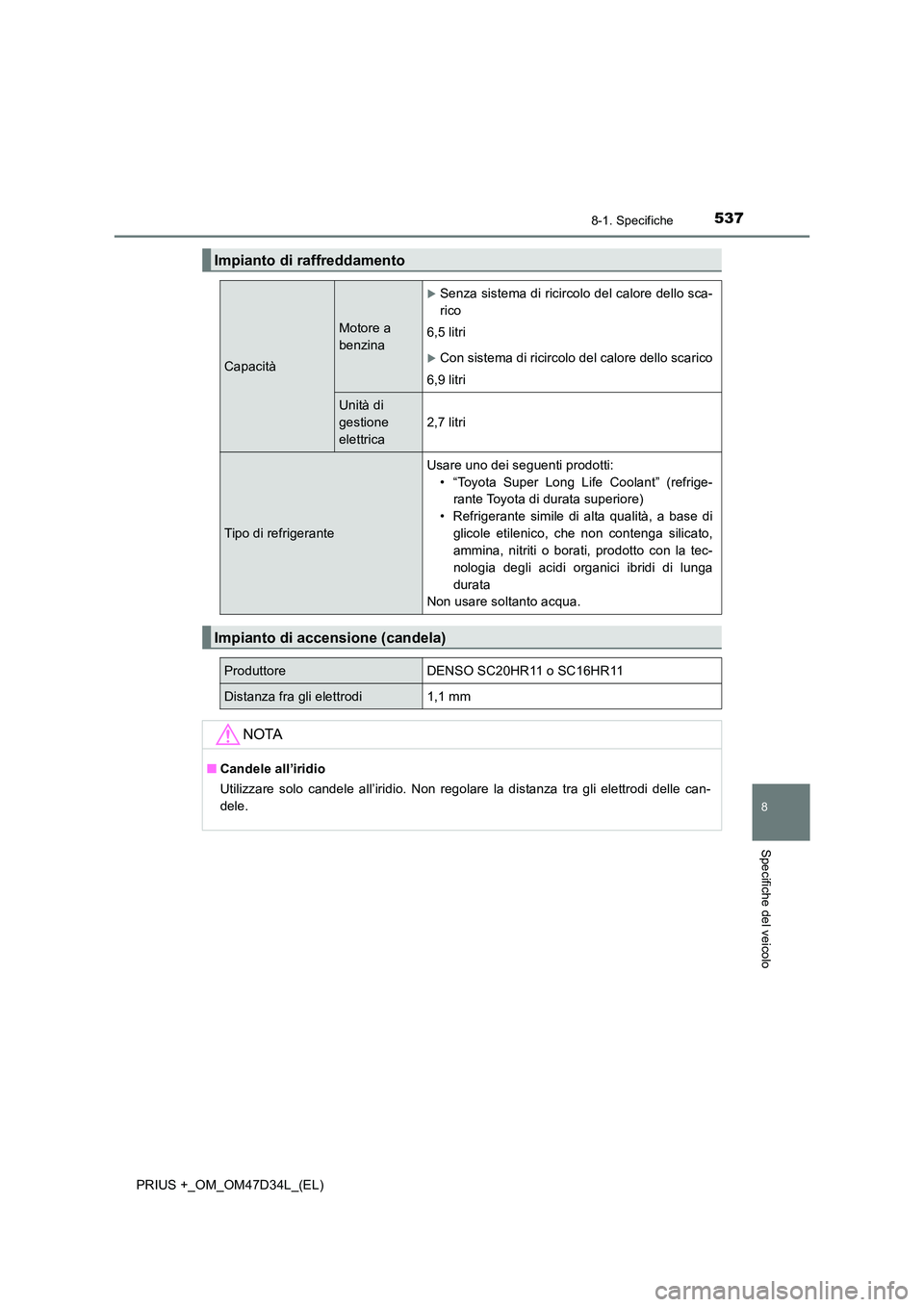

Impianto di raffreddamento
Capacità
Motore a
benzina
Senza sistema di ricircolo del calore dello sca-
rico
6,5 litri
Con sistema di ricircolo del calore dello scarico
6,9 litri
Unità di
gestione
elettrica
2,7 litri
Tipo di refrigerante
Usare uno dei seguenti prodotti:
• “Toyota Super Long Life Coolant” (refrige-
rante Toyota di durata superiore)
• Refrigerante simile di alta qualità, a base di
glicole etilenico, che non contenga silicato,
ammina, nitriti o borati, prodotto con la tec-
nologia degli acidi organici ibridi di lunga
durata
Non usare soltanto acqua.
Impianto di accensione (candela)
ProduttoreDENSO SC20HR11 o SC16HR11
Distanza fra gli elettrodi1,1 mm
NOTA
■ Candele all’iridio
Utilizzare solo candele all’iridio. Non regolare la distanza tra gli elettrodi delle can-
dele.

5388-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
*: la capacità del fluido è la quantità di riferimento.
Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata Toyota, o
a un’altra officina di fiducia.

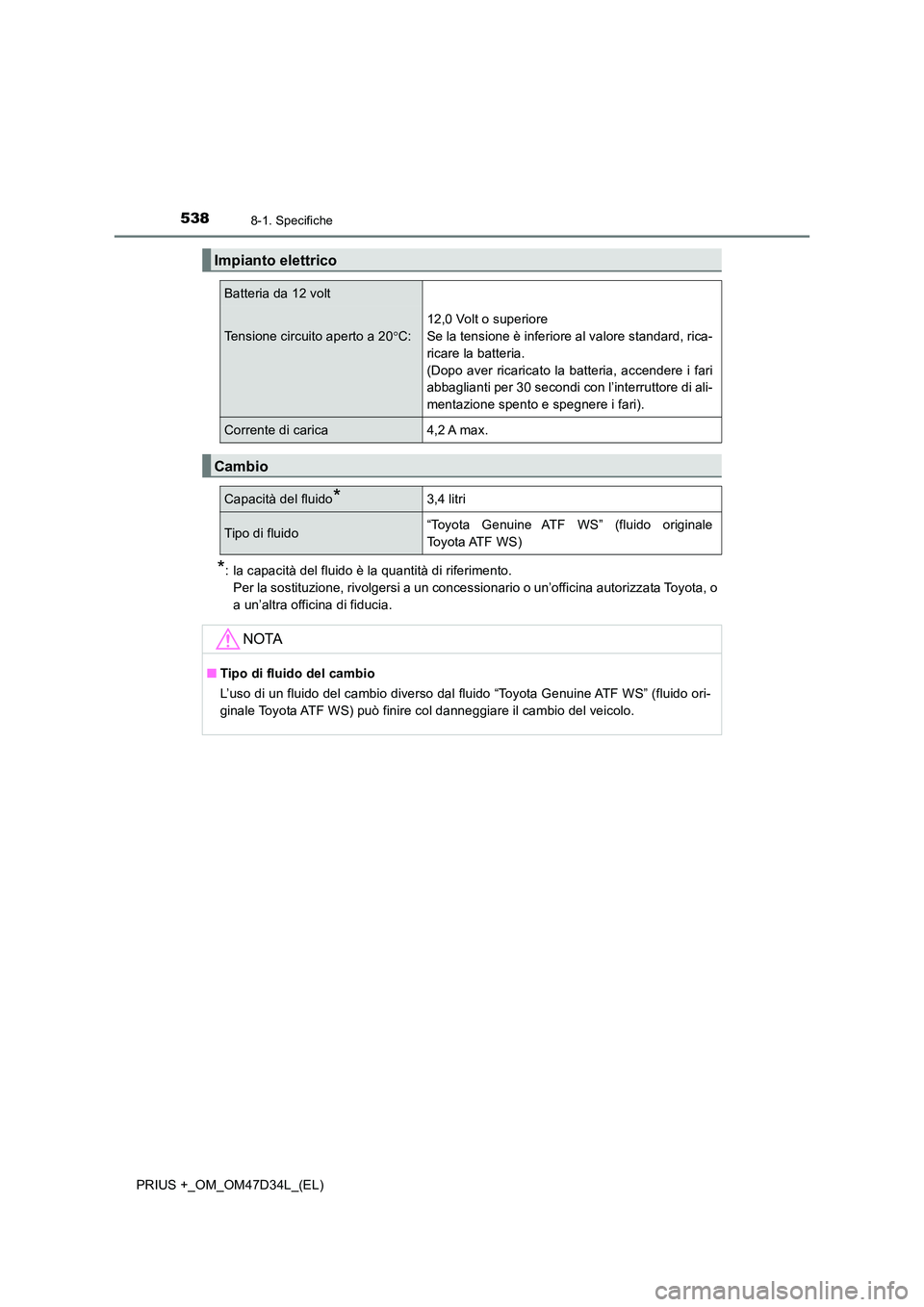

Impianto elettrico
Batteria da 12 volt
Tensione circuito aperto a 20 C:
12,0 Volt o superiore
Se la tensione è inferiore al valore standard, rica-
ricare la batteria.
(Dopo aver ricaricato la batteria, accendere i fari
abbaglianti per 30 secondi con l’interruttore di ali-
mentazione spento e spegnere i fari).
Corrente di carica4,2 A max.
Cambio
Capacità del fluido*3,4 litri
Tipo di fluido“Toyota Genuine ATF WS” (fluido originale
Toyota ATF WS)
NOTA
■ Tipo di fluido del cambio
L’uso di un fluido del cambio diverso dal fluido “Toyota Genuine ATF WS” (fluido ori-
ginale Toyota ATF WS) può finire col danneggiare il cambio del veicolo.

5398-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
8
Specifiche del veicolo

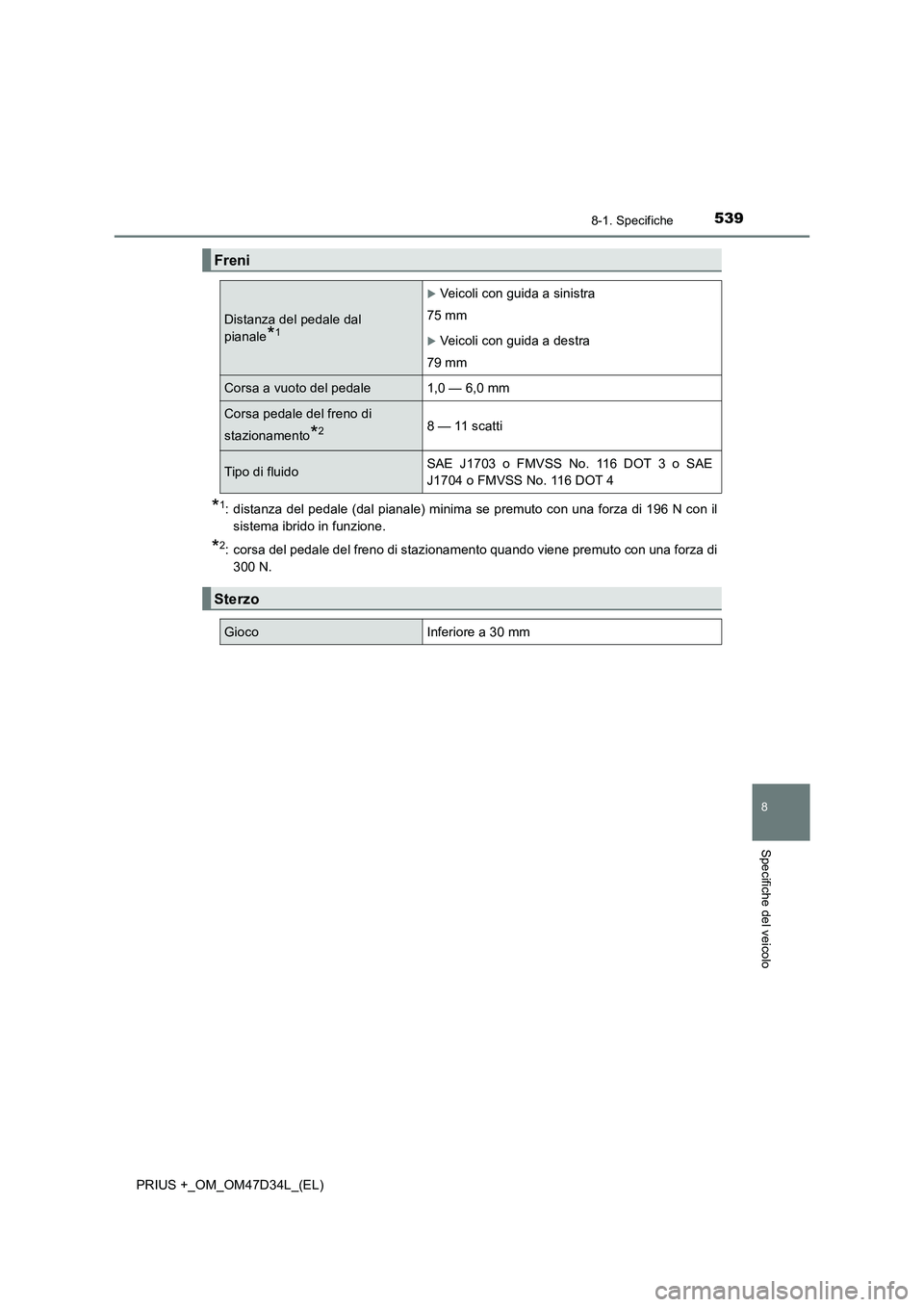

*1: distanza del pedale (dal pianale) minima se premuto con una forza di 196 N con il
sistema ibrido in funzione.
*2: corsa del pedale del freno di stazionamento quando viene premuto con una forza di
300 N.
Freni
Distanza del pedale dal
pianale
*1
Veicoli con guida a sinistra
75 mm
Veicoli con guida a destra
79 mm
Corsa a vuoto del pedale1,0 — 6,0 mm
Corsa pedale del freno di
stazionamento
*28 —11 s c a t ti
Tipo di fluidoSAE J1703 o FMVSS No. 116 DOT 3 o SAE
J1704 o FMVSS No. 116 DOT 4
Sterzo
GiocoInferiore a 30 mm

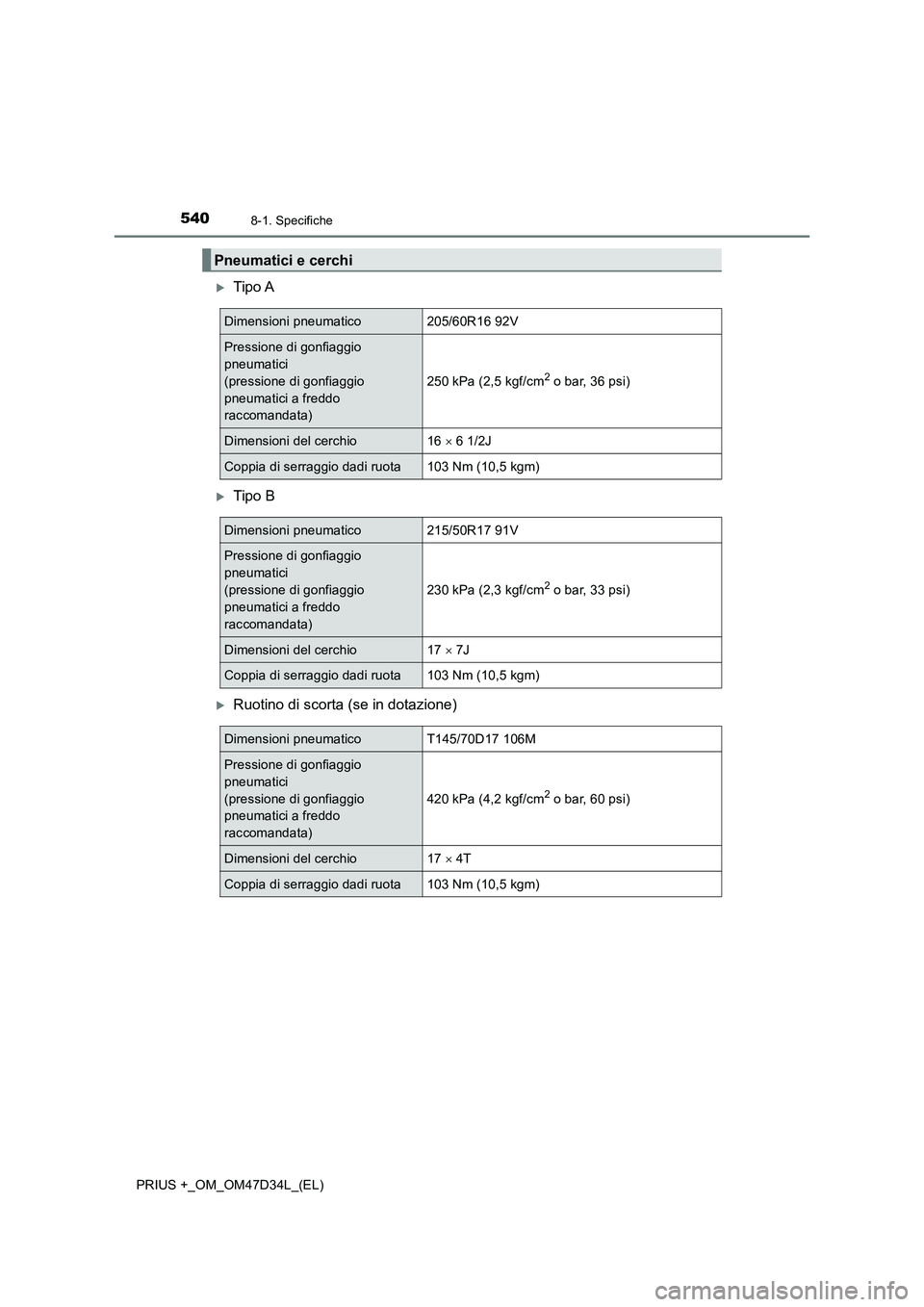

5408-1. Specifiche
PRIUS +_OM_OM47D34L_(EL)
Tipo A
Tipo B
Ruotino di scorta (se in dotazione)
Pneumatici e cerchi
Dimensioni pneumatico205/60R16 92V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)
250 kPa (2,5 kgf/cm2 o bar, 36 psi)
Dimensioni del cerchio16  6 1/2J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumatico215/50R17 91V
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Dimensioni del cerchio17  7J
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
Dimensioni pneumaticoT145/70D17 106M
Pressione di gonfiaggio
pneumatici
(pressione di gonfiaggio
pneumatici a freddo
raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni del cerchio17  4T
Coppia di serraggio dadi ruota103 Nm (10,5 kgm)
