TOYOTA PRIUS PLUS 2019 Manuale duso (in Italian)

5017-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
7
Se si verifica un problema
Collegare la spina di alimentazione
alla presa di corrente. ( P. 358)
Rimuovere l’adesivo.
Attaccare i 2 adesivi come
mostrato in figura.
Rimuovere dalla ruota eventuale fango
o umidità prima di attaccare l’adesivo.
Se non è possibile attaccare gli adesivi,
prima della riparazione o della sostitu-
zione dello pneumatico, informare il
concessionario o l’officina autorizzata
Toyota, un’altra officina di fiducia, o un
gommista autorizzato, che è stato
usato del sigillante per riparare lo
pneumatico.
7
8
9

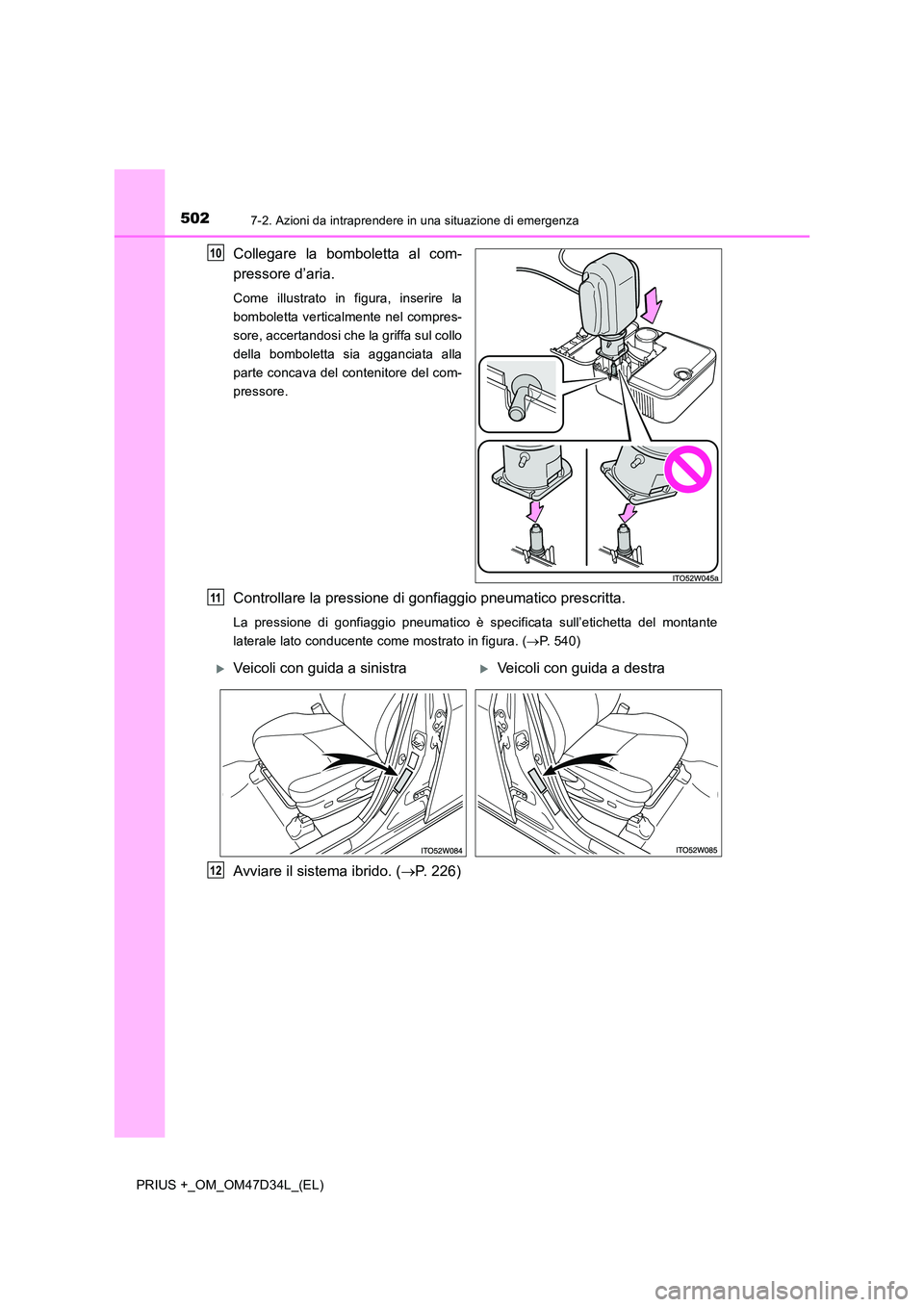

5027-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
Collegare la bomboletta al com-
pressore d’aria.
Come illustrato in figura, inserire la
bomboletta verticalmente nel compres-
sore, accertandosi che la griffa sul collo
della bomboletta sia agganciata alla
parte concava del contenitore del com-
pressore.
Controllare la pressione di gonfiaggio pneumatico prescritta.
La pressione di gonfiaggio pneumatico è specificata sull’etichetta del montante
laterale lato conducente come mostrato in figura. ( P. 540)
Avviare il sistema ibrido. (P. 226)
10
11
Veicoli con guida a sinistraVeicoli con guida a destra
12

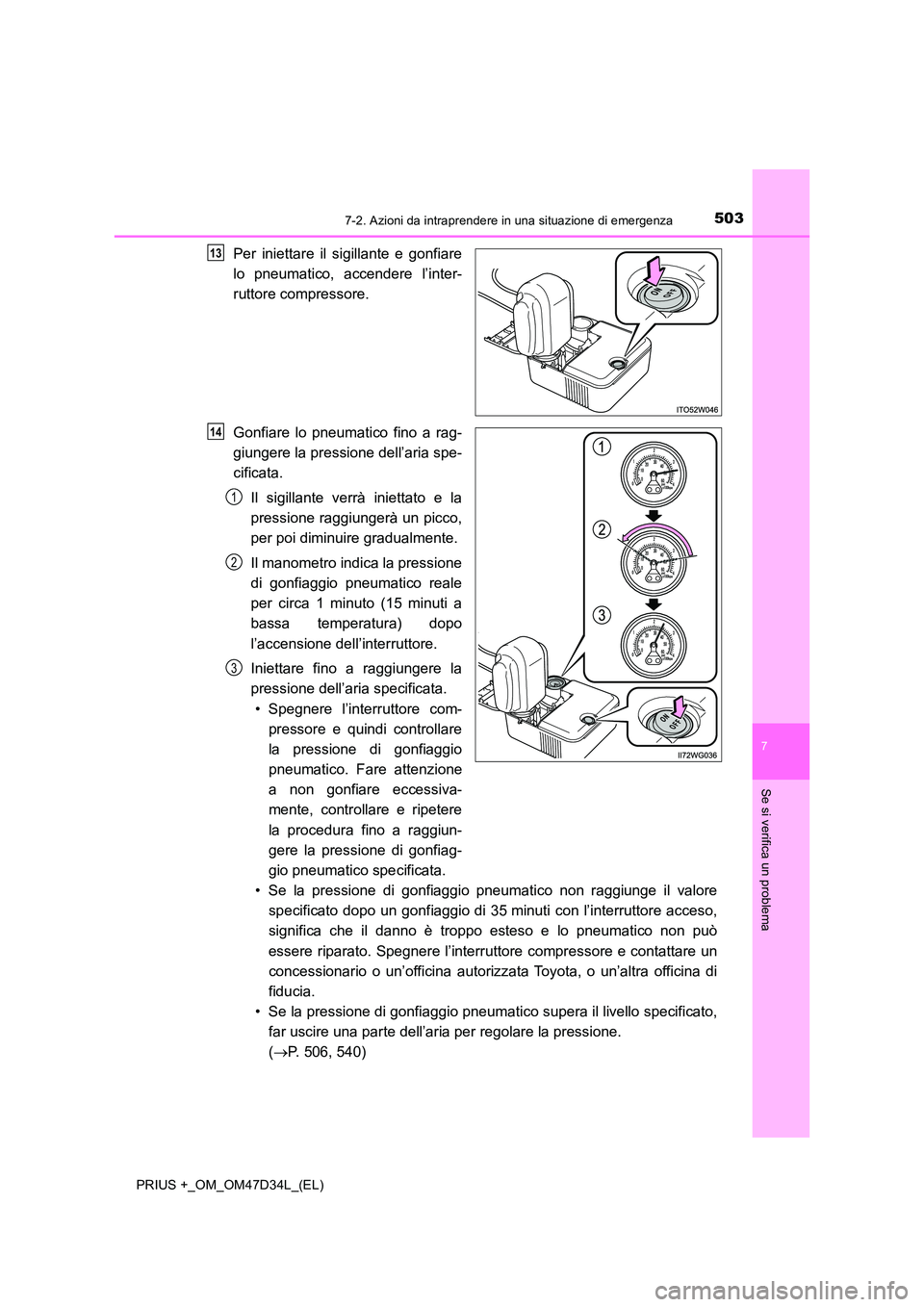

5037-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
7
Se si verifica un problema
Per iniettare il sigillante e gonfiare
lo pneumatico, accendere l’inter-
ruttore compressore.
Gonfiare lo pneumatico fino a rag-
giungere la pressione dell’aria spe-
cificata.
Il sigillante verrà iniettato e la
pressione raggiungerà un picco,
per poi diminuire gradualmente.
Il manometro indica la pressione
di gonfiaggio pneumatico reale
per circa 1 minuto (15 minuti a
bassa temperatura) dopo
l’accensione dell’interruttore.
Iniettare fino a raggiungere la
pressione dell’aria specificata.
• Spegnere l’interruttore com-
pressore e quindi controllare
la pressione di gonfiaggio
pneumatico. Fare attenzione
a non gonfiare eccessiva-
mente, controllare e ripetere
la procedura fino a raggiun-
gere la pressione di gonfiag-
gio pneumatico specificata.
• Se la pressione di gonfiaggio pneumatico non raggiunge il valore
specificato dopo un gonfiaggio di 35 minuti con l’interruttore acceso,
significa che il danno è troppo esteso e lo pneumatico non può
essere riparato. Spegnere l’interruttore compressore e contattare un
concessionario o un’officina autorizzata Toyota, o un’altra officina di
fiducia.
• Se la pressione di gonfiaggio pneumatico supera il livello specificato,
far uscire una parte dell’aria per regolare la pressione.
( P. 506, 540)
13
14
1
2
3

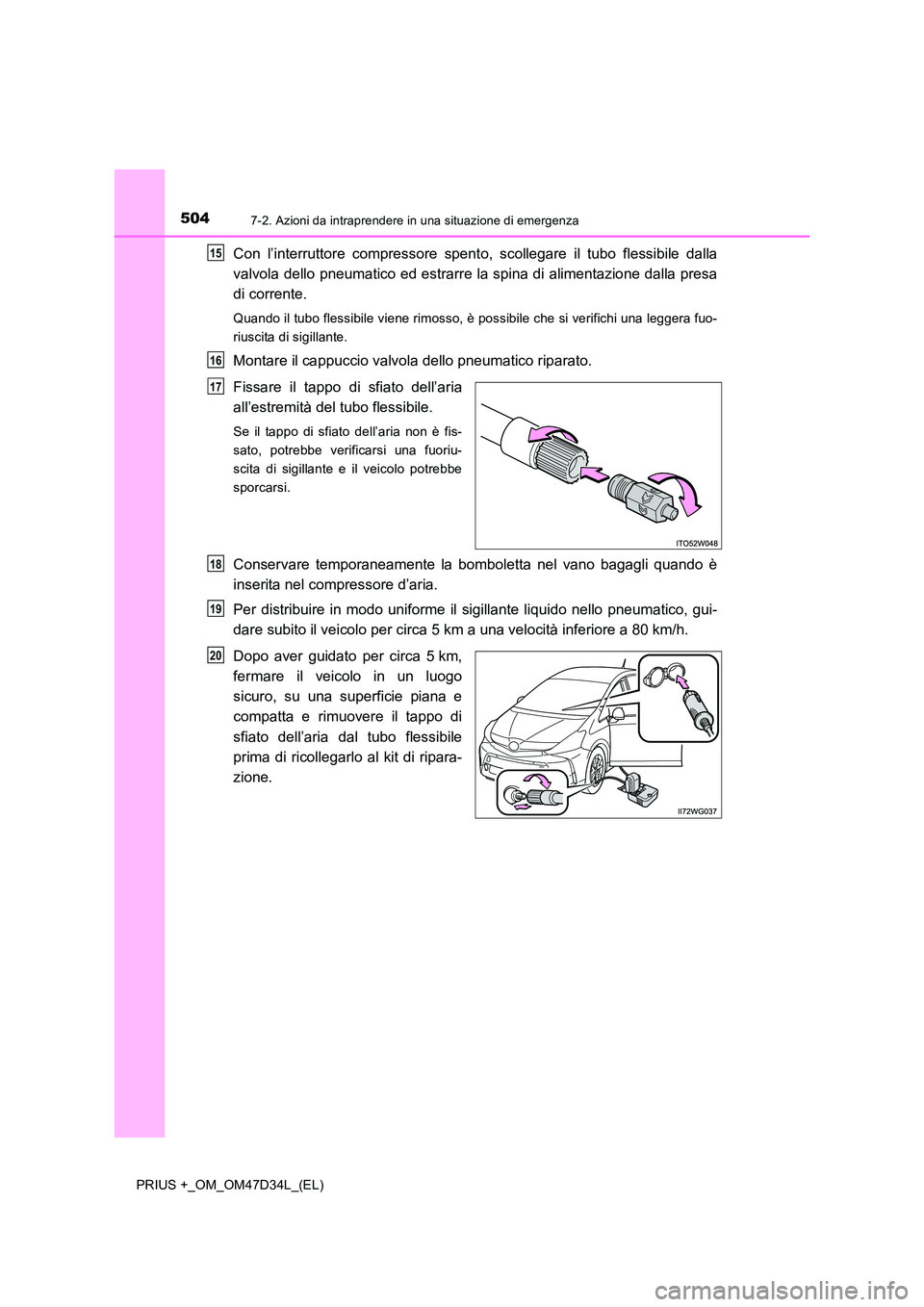

5047-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
Con l’interruttore compressore spento, scollegare il tubo flessibile dalla
valvola dello pneumatico ed estrarre la spina di alimentazione dalla presa
di corrente.
Quando il tubo flessibile viene rimosso, è possibile che si verifichi una leggera fuo-
riuscita di sigillante.
Montare il cappuccio valvola dello pneumatico riparato.
Fissare il tappo di sfiato dell’aria
all’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, potrebbe verificarsi una fuoriu-
scita di sigillante e il veicolo potrebbe
sporcarsi.
Conservare temporaneamente la bomboletta nel vano bagagli quando è
inserita nel compressore d’aria.
Per distribuire in modo uniforme il sigillante liquido nello pneumatico, gui-
dare subito il veicolo per circa 5 km a una velocità inferiore a 80 km/h.
Dopo aver guidato per circa 5 km,
fermare il veicolo in un luogo
sicuro, su una superficie piana e
compatta e rimuovere il tappo di
sfiato dell’aria dal tubo flessibile
prima di ricollegarlo al kit di ripara-
zione.
15
16
17
18
19
20

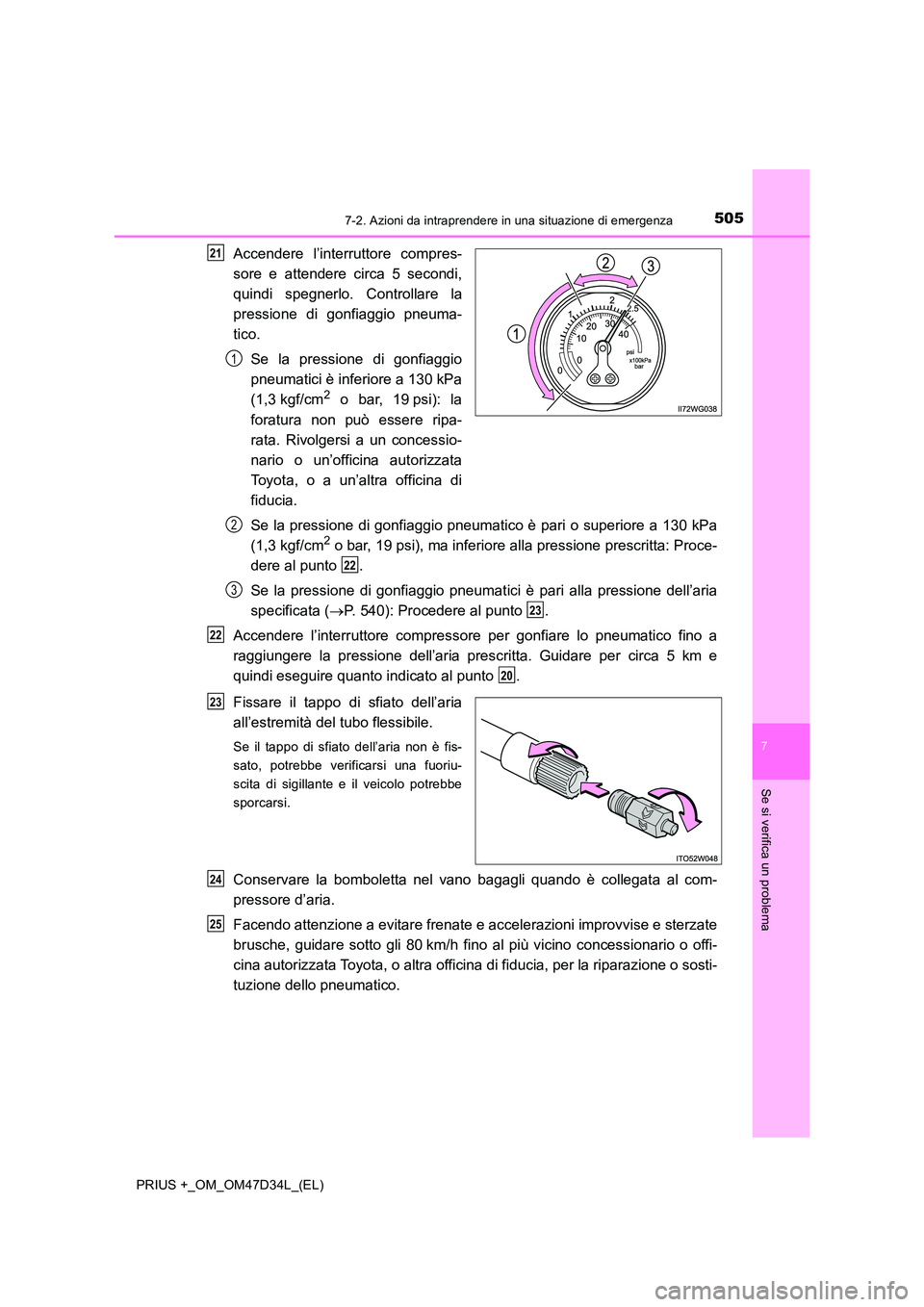

5057-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
7
Se si verifica un problema
Accendere l’interruttore compres-
sore e attendere circa 5 secondi,
quindi spegnerlo. Controllare la
pressione di gonfiaggio pneuma-
tico.
Se la pressione di gonfiaggio
pneumatici è inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi): la
foratura non può essere ripa-
rata. Rivolgersi a un concessio-
nario o un’officina autorizzata
Toyota, o a un’altra officina di
fiducia.
Se la pressione di gonfiaggio pneumatico è pari o superiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi), ma inferiore alla pressione prescritta: Proce-
dere al punto .
Se la pressione di gonfiaggio pneumat ici è pari alla pressione dell’aria
specificata ( P. 540): Procedere al punto .
Accendere l’interruttore compressore per gonfiare lo pneumatico fino a
raggiungere la pressione dell’aria prescritta. Guidare per circa 5 km e
quindi eseguire quanto indicato al punto .
Fissare il tappo di sfiato dell’aria
all’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, potrebbe verificarsi una fuoriu-
scita di sigillante e il veicolo potrebbe
sporcarsi.
Conservare la bomboletta nel vano bagagli quando è collegata al com-
pressore d’aria.
Facendo attenzione a evitare frenate e accelerazioni improvvise e sterzate
brusche, guidare sotto gli 80 km/h fino al più vicino concessionario o offi-
cina autorizzata Toyota, o altra officina di fiducia, per la riparazione o sosti-
tuzione dello pneumatico.
21
1
2
22
3
23
22
20
23
24
25

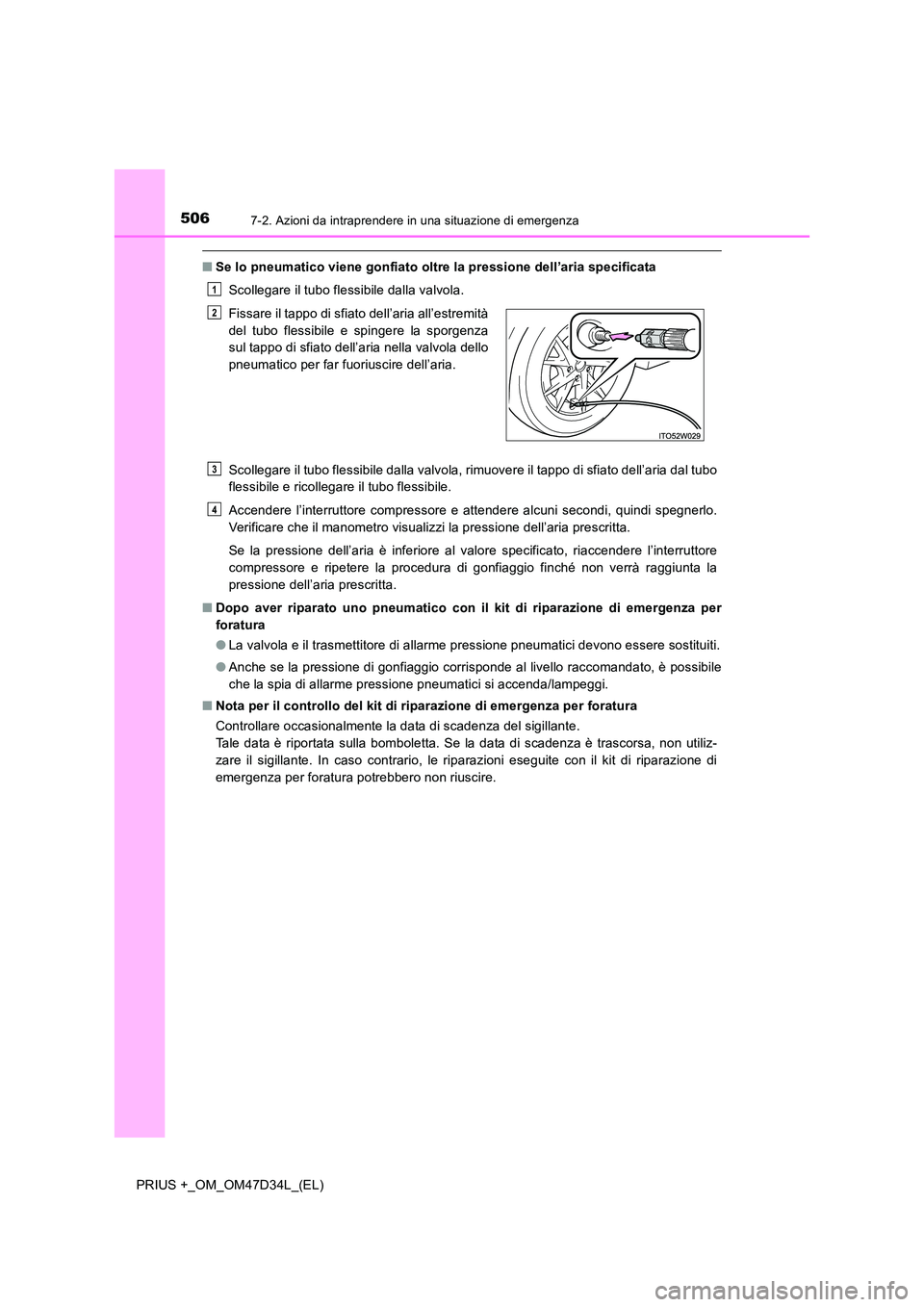

5067-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
■Se lo pneumatico viene gonfiato oltre la pressione dell’aria specificata
Scollegare il tubo flessibile dalla valvola.
Scollegare il tubo flessibile dalla valvola, rimuovere il tappo di sfiato dell’aria dal tubo
flessibile e ricollegare il tubo flessibile.
Accendere l’interruttore compressore e attendere alcuni secondi, quindi spegnerlo.
Verificare che il manometro visualizzi la pressione dell’aria prescritta.
Se la pressione dell’aria è inferiore al valore specificato, riaccendere l’interruttore
compressore e ripetere la procedura di gonfiaggio finché non verrà raggiunta la
pressione dell’aria prescritta.
■ Dopo aver riparato uno pneumatico con il kit di riparazione di emergenza per
foratura
● La valvola e il trasmettitore di allarme pressione pneumatici devono essere sostituiti.
● Anche se la pressione di gonfiaggio corrisponde al livello raccomandato, è possibile
che la spia di allarme pressione pneumatici si accenda/lampeggi.
■ Nota per il controllo del kit di riparazione di emergenza per foratura
Controllare occasionalmente la data di scadenza del sigillante.
Tale data è riportata sulla bomboletta. Se la data di scadenza è trascorsa, non utiliz-
zare il sigillante. In caso contrario, le riparazioni eseguite con il kit di riparazione di
emergenza per foratura potrebbero non riuscire.
Fissare il tappo di sfiato dell’aria all’estremità
del tubo flessibile e spingere la sporgenza
sul tappo di sfiato dell’aria nella valvola dello
pneumatico per far fuoriuscire dell’aria.
1
2
3
4

5077-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
7
Se si verifica un problema
■Kit di riparazione di emergenza per foratura
● Il sigillante fornito nel kit di riparazione di emergenza per foratura può essere usato
solo una volta per riparare provvisoriamente un solo pneumatico. Se il sigillante è
stato usato ed è necessario riacquistarlo, contattare un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
● Il sigillante può essere utilizzato se la temperatura esterna è compresa tra -40 °C e
60 °C.
● Il kit di riparazione è progettato esclusivamente per le dimensioni e il tipo di pneuma-
tici originariamente montati sul veicolo. Non utilizzarlo per pneumatici aventi dimen-
sioni diverse da quelle originali, o per altri scopi.
● Il sigillante ha una durata limitata. La data di scadenza è riportata sulla bomboletta. È
necessario sostituire la bomboletta di sigillante con una nuova prima della data di
scadenza. Per la sostituzione, rivolgersi a un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
● Se il sigillante viene a contatto con gli indumenti, questi potrebbero macchiarsi.
● Se il sigillante aderisce a una ruota o alla superficie della carrozzeria, la macchia
potrebbe rivelarsi indelebile se non viene subito eliminata. Pulire immediatamente il
sigillante con un panno umido.
● Durante l’utilizzo del kit di riparazione si avverte un rumore molto forte. Ciò non
indica tuttavia un’anomalia.
● Non usare per il controllo o la regolazione della pressione di gonfiaggio degli pneu-
matici.

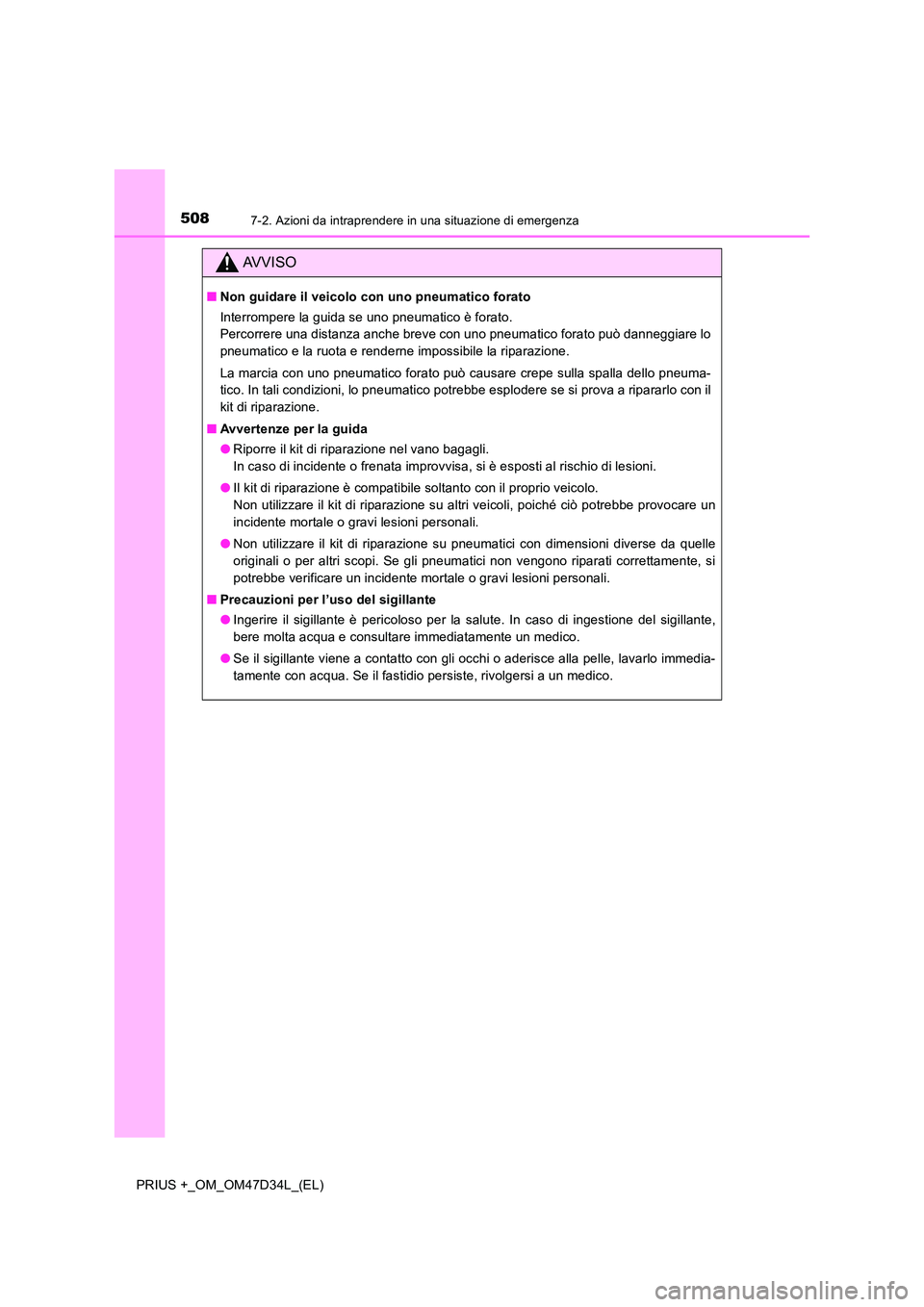

5087-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
AVVISO
■Non guidare il veicolo con uno pneumatico forato
Interrompere la guida se uno pneumatico è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare lo
pneumatico e la ruota e renderne impossibile la riparazione.
La marcia con uno pneumatico forato può causare crepe sulla spalla dello pneuma-
tico. In tali condizioni, lo pneumatico potrebbe esplodere se si prova a ripararlo con il
kit di riparazione.
■ Avvertenze per la guida
● Riporre il kit di riparazione nel vano bagagli.
In caso di incidente o frenata improvvisa, si è esposti al rischio di lesioni.
● Il kit di riparazione è compatibile soltanto con il proprio veicolo.
Non utilizzare il kit di riparazione su altri veicoli, poiché ciò potrebbe provocare un
incidente mortale o gravi lesioni personali.
● Non utilizzare il kit di riparazione su pneumatici con dimensioni diverse da quelle
originali o per altri scopi. Se gli pneumatici non vengono riparati correttamente, si
potrebbe verificare un incidente mortale o gravi lesioni personali.
■ Precauzioni per l’uso del sigillante
● Ingerire il sigillante è pericoloso per la salute. In caso di ingestione del sigillante,
bere molta acqua e consultare immediatamente un medico.
● Se il sigillante viene a contatto con gli occhi o aderisce alla pelle, lavarlo immedia-
tamente con acqua. Se il fastidio persiste, rivolgersi a un medico.

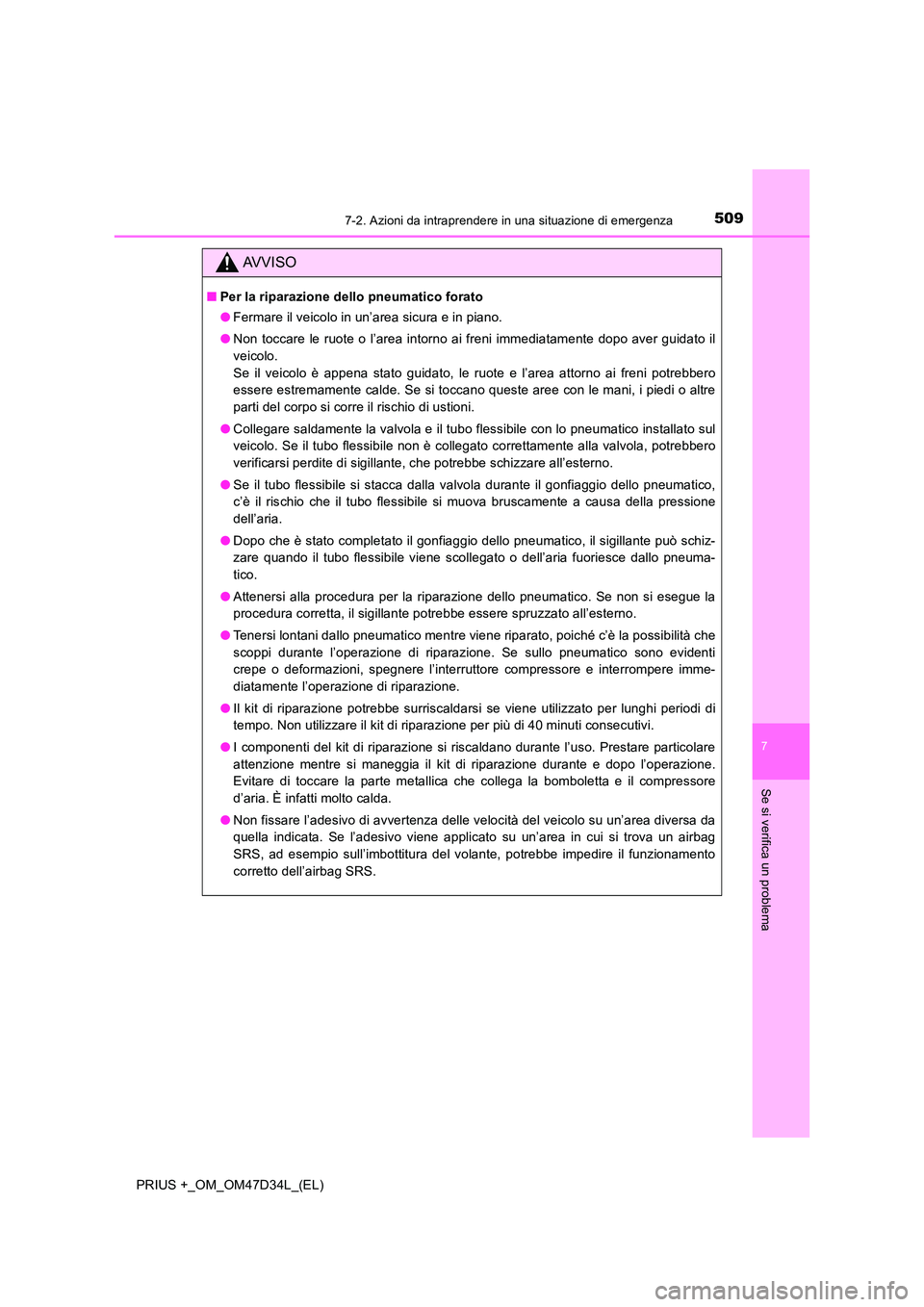

5097-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
7
Se si verifica un problema
AVVISO
■Per la riparazione dello pneumatico forato
● Fermare il veicolo in un’area sicura e in piano.
● Non toccare le ruote o l’area intorno ai freni immediatamente dopo aver guidato il
veicolo.
Se il veicolo è appena stato guidato, le ruote e l’area attorno ai freni potrebbero
essere estremamente calde. Se si toccano queste aree con le mani, i piedi o altre
parti del corpo si corre il rischio di ustioni.
● Collegare saldamente la valvola e il tubo flessibile con lo pneumatico installato sul
veicolo. Se il tubo flessibile non è collegato correttamente alla valvola, potrebbero
verificarsi perdite di sigillante, che potrebbe schizzare all’esterno.
● Se il tubo flessibile si stacca dalla valvola durante il gonfiaggio dello pneumatico,
c’è il rischio che il tubo flessibile si muova bruscamente a causa della pressione
dell’aria.
● Dopo che è stato completato il gonfiaggio dello pneumatico, il sigillante può schiz-
zare quando il tubo flessibile viene scollegato o dell’aria fuoriesce dallo pneuma-
tico.
● Attenersi alla procedura per la riparazione dello pneumatico. Se non si esegue la
procedura corretta, il sigillante potrebbe essere spruzzato all’esterno.
● Tenersi lontani dallo pneumatico mentre viene riparato, poiché c’è la possibilità che
scoppi durante l’operazione di riparazione. Se sullo pneumatico sono evidenti
crepe o deformazioni, spegnere l’interruttore compressore e interrompere imme-
diatamente l’operazione di riparazione.
● Il kit di riparazione potrebbe surriscaldarsi se viene utilizzato per lunghi periodi di
tempo. Non utilizzare il kit di riparazione per più di 40 minuti consecutivi.
● I componenti del kit di riparazione si riscaldano durante l’uso. Prestare particolare
attenzione mentre si maneggia il kit di riparazione durante e dopo l’operazione.
Evitare di toccare la parte metallica che collega la bomboletta e il compressore
d’aria. È infatti molto calda.
● Non fissare l’adesivo di avvertenza delle velocità del veicolo su un’area diversa da
quella indicata. Se l’adesivo viene applicato su un’area in cui si trova un airbag
SRS, ad esempio sull’imbottitura del volante, potrebbe impedire il funzionamento
corretto dell’airbag SRS.

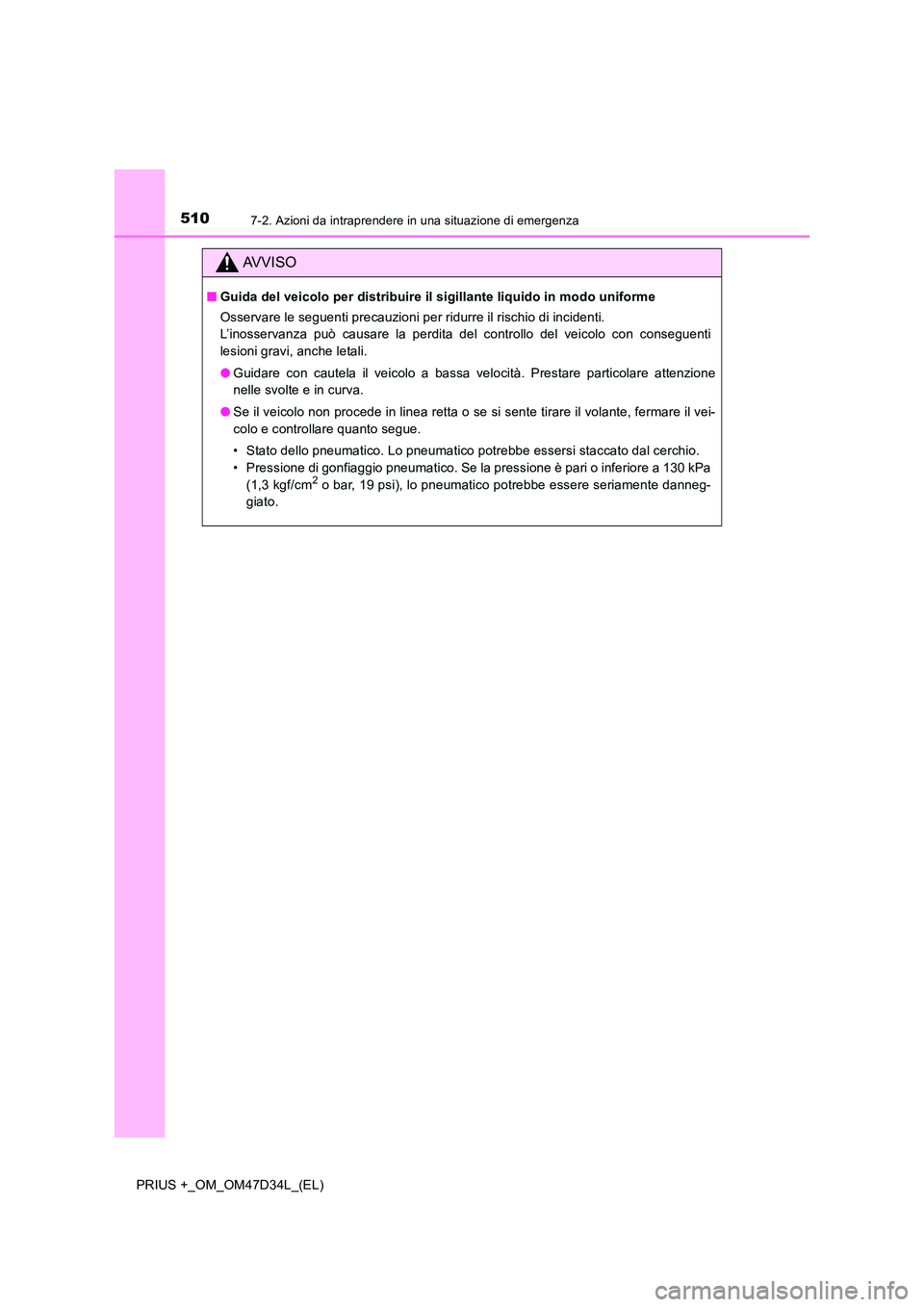

5107-2. Azioni da intraprendere in una situazione di emergenza
PRIUS +_OM_OM47D34L_(EL)
AVVISO
■Guida del veicolo per distribuire il sigillante liquido in modo uniforme
Osservare le seguenti precauzioni per ridurre il rischio di incidenti.
L’inosservanza può causare la perdita del controllo del veicolo con conseguenti
lesioni gravi, anche letali.
● Guidare con cautela il veicolo a bassa velocità. Prestare particolare attenzione
nelle svolte e in curva.
● Se il veicolo non procede in linea retta o se si sente tirare il volante, fermare il vei-
colo e controllare quanto segue.
• Stato dello pneumatico. Lo pneumatico potrebbe essersi staccato dal cerchio.
• Pressione di gonfiaggio pneumatico. Se la pressione è pari o inferiore a 130 kPa
(1,3 kgf/cm2 o bar, 19 psi), lo pneumatico potrebbe essere seriamente danneg-
giato.
