TOYOTA PRIUS PRIME 2017 Manuel du propriétaire (in French)
Manufacturer: TOYOTA, Model Year: 2017, Model line: PRIUS PRIME, Model: TOYOTA PRIUS PRIME 2017Pages: 816, PDF Size: 70.69 MB

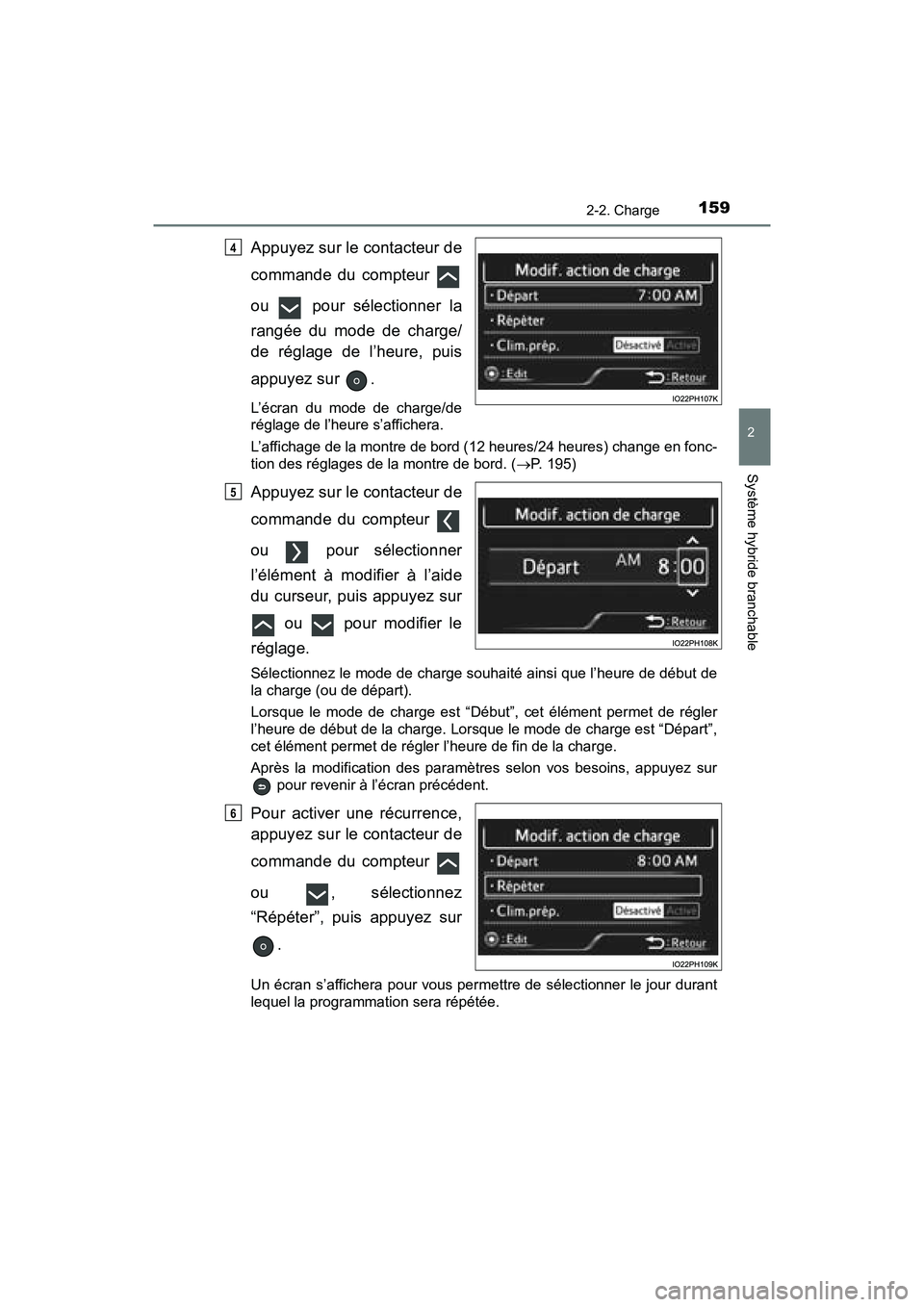

Page 161 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1592-2. Charge
2
Système hybride branchable
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner la
rangée du mode de charge/
de réglage de l’heure, puis
appuyez sur .
L’écran du mode de charge/de
réglage de l’heure s’affichera.
L’affichage de la montre de bord (12 heures/24 heures) change en fonc-
tion des réglages de la montre de bord. (P. 195)
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
l’élément à modifier à l’aide
du curseur, puis appuyez sur
ou pour modifier le
réglage.
Sélectionnez le mode de charge souhaité ainsi que l’heure de début de
la charge (ou de départ).
Lorsque le mode de charge est “Début”, cet élément permet de régler
l’heure de début de la charge. Lorsque le mode de charge est “Départ”,
cet élément permet de régler l’heure de fin de la charge.
Après la modification des paramètres selon vos besoins, appuyez sur pour revenir à l’écran précédent.
Pour activer une récurrence,
appuyez sur le contacteur de
commande du compteur
ou , sélectionnez
“Répéter”, puis appuyez sur
.
Un écran s’affichera pour vous permettre de sélectionner le jour durant
lequel la programmation sera répétée.
4
5
6
Page 162 of 816

160
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge

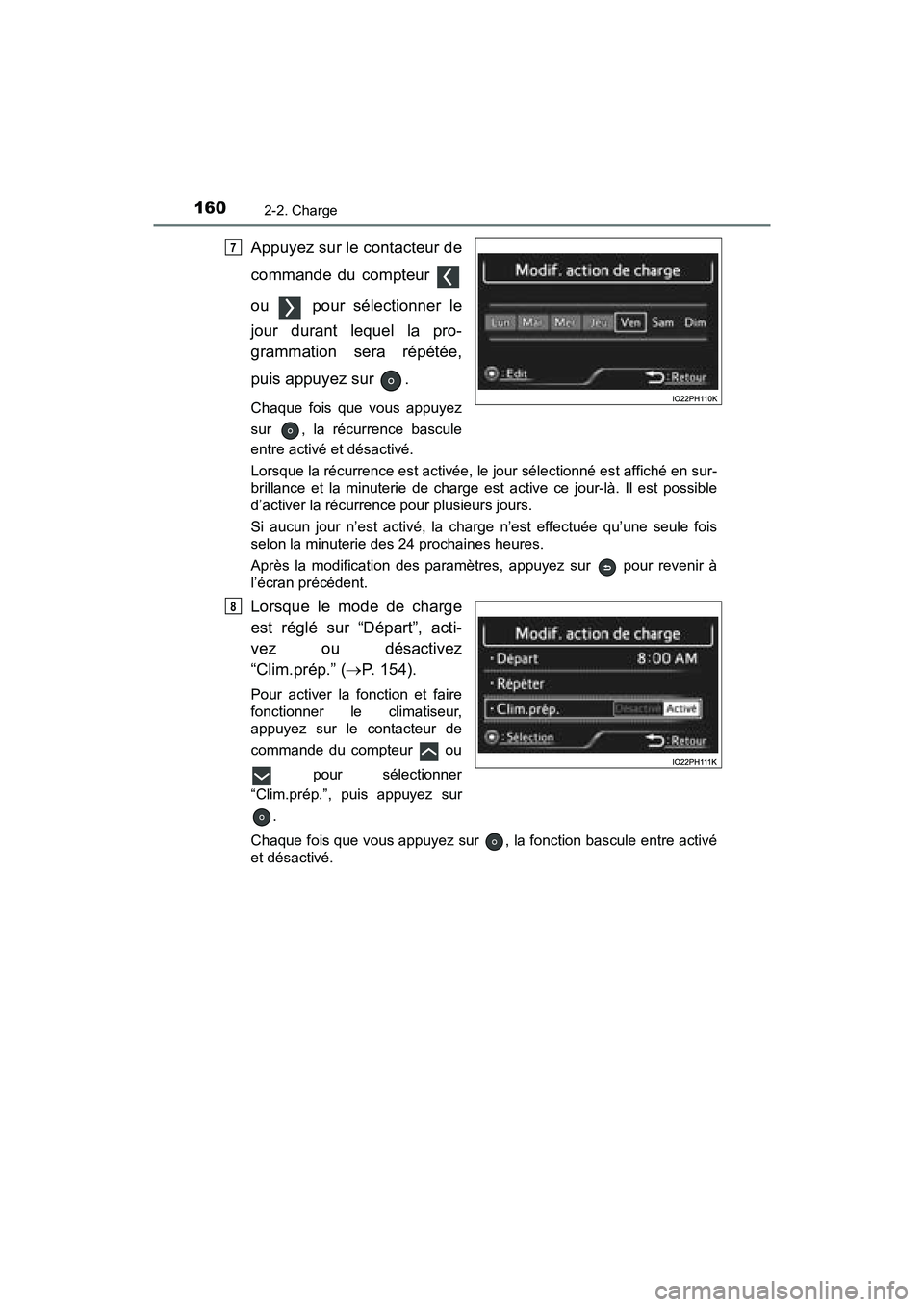

Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner le
jour durant lequel la pro-
grammation sera répétée,
puis appuyez sur .
Chaque fois que vous appuyez
sur , la récurrence bascule
entre activé et désactivé.
Lorsque la récurrence est activée, le jour sélectionné est affiché en sur-
brillance et la minuterie de charge est active ce jour-là. Il est possible
d’activer la récurrence pour plusieurs jours.
Si aucun jour n’est activé, la charge n’est effectuée qu’une seule fois
selon la minuterie des 24 prochaines heures.
Après la modification des paramètres, appuyez sur pour revenir à
l’écran précédent.
Lorsque le mode de charge
est réglé sur “Départ”, acti-
vez ou désactivez
“Clim.prép.” ( P. 154).
Pour activer la fonction et faire
fonctionner le climatiseur,
appuyez sur le contacteur de
commande du compteur ou
pour sélectionner
“Clim.prép.”, puis appuyez sur
.
Chaque fois que vous appuyez sur , la fonction bascule entre activé
et désactivé.
7
8
Page 163 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1612-2. Charge
2
Système hybride branchable

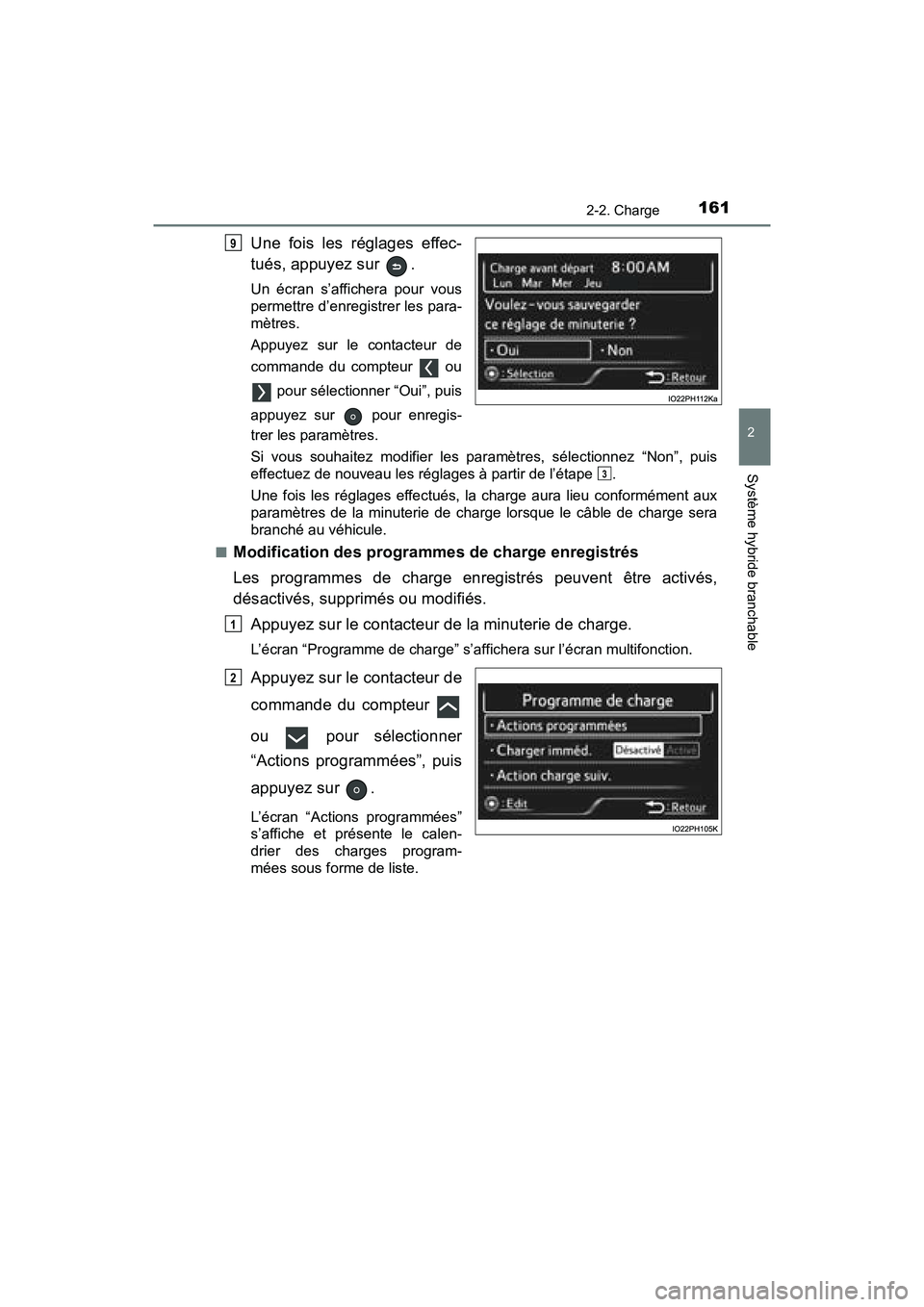

Une fois les réglages effec-
tués, appuyez sur .
Un écran s’affichera pour vous
permettre d’enregistrer les para-
mètres.
Appuyez sur le contacteur de
commande du compteur ou pour sélectionner “Oui”, puis
appuyez sur pour enregis-
trer les paramètres.
Si vous souhaitez modifier les paramètres, sélectionnez “Non”, puis
effectuez de nouveau les réglages à partir de l’étape .
Une fois les réglages effectués, la charge aura lieu conformément aux
paramètres de la minuterie de charge lorsque le câble de charge sera
branché au véhicule.
■
Modification des programmes de charge enregistrés
Les programmes de charge enregistrés peuvent être activés,
désactivés, supprimés ou modifiés.
Appuyez sur le contacteur de la minuterie de charge.
L’écran “Programme de charge” s’affichera sur l’écran multifonction.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
“Actions programmées”, puis
appuyez sur .
L’écran “Actions programmées”
s’affiche et présente le calen-
drier des charges program-
mées sous forme de liste.
9
3
1
2

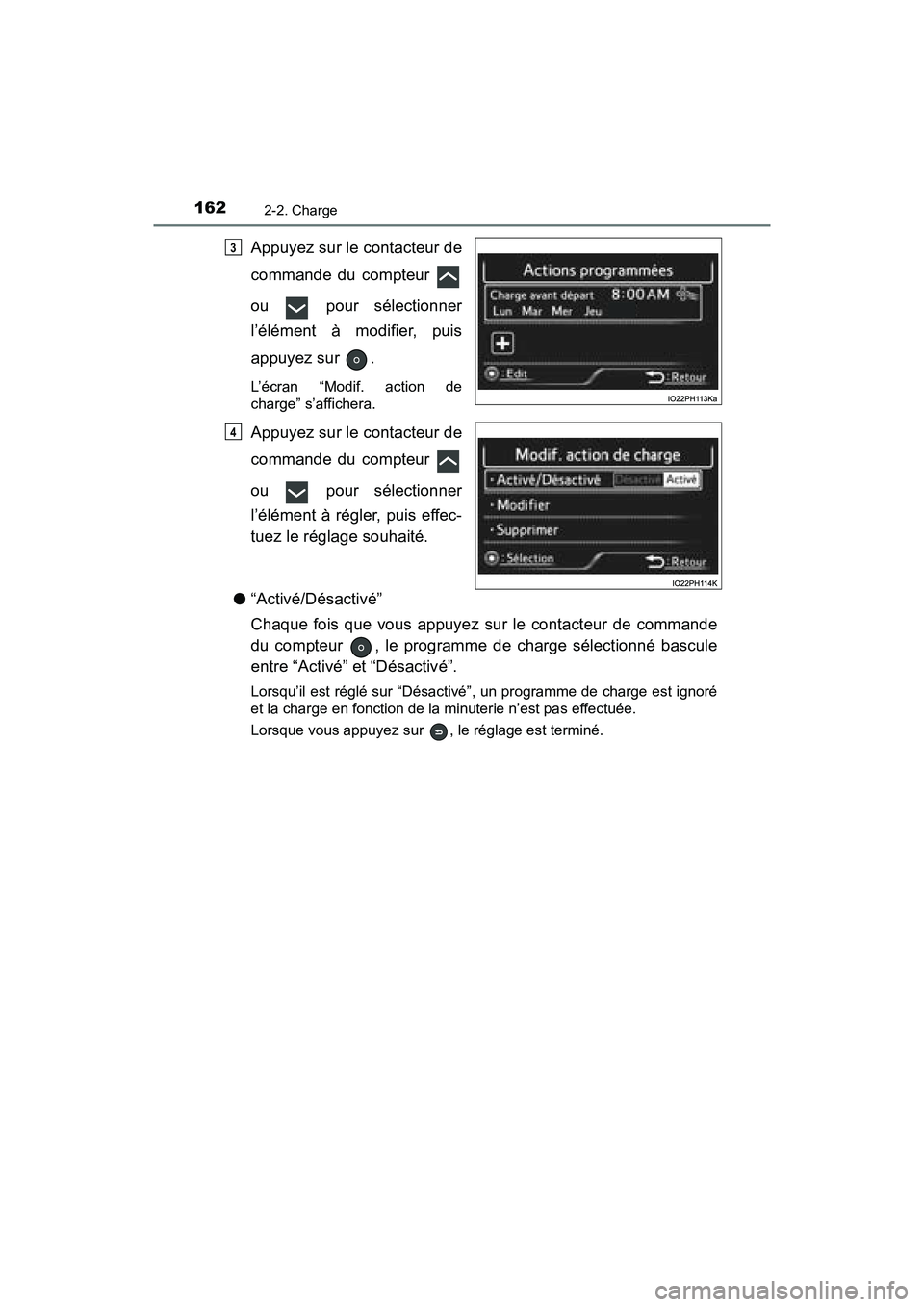

Page 164 of 816

162
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
l’élément à modifier, puis
appuyez sur .
L’écran “Modif. action de
charge” s’affichera.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
l’élément à régler, puis effec-
tuez le réglage souhaité.
● “Activé/Désactivé”
Chaque fois que vous appuyez sur le contacteur de commande
du compteur , le programme de charge sélectionné bascule
entre “Activé” et “Désactivé”.
Lorsqu’il est réglé sur “Désactivé”, un programme de charge est ignoré
et la charge en fonction de la minuterie n’est pas effectuée.
Lorsque vous appuyez sur , le réglage est terminé.
3
4

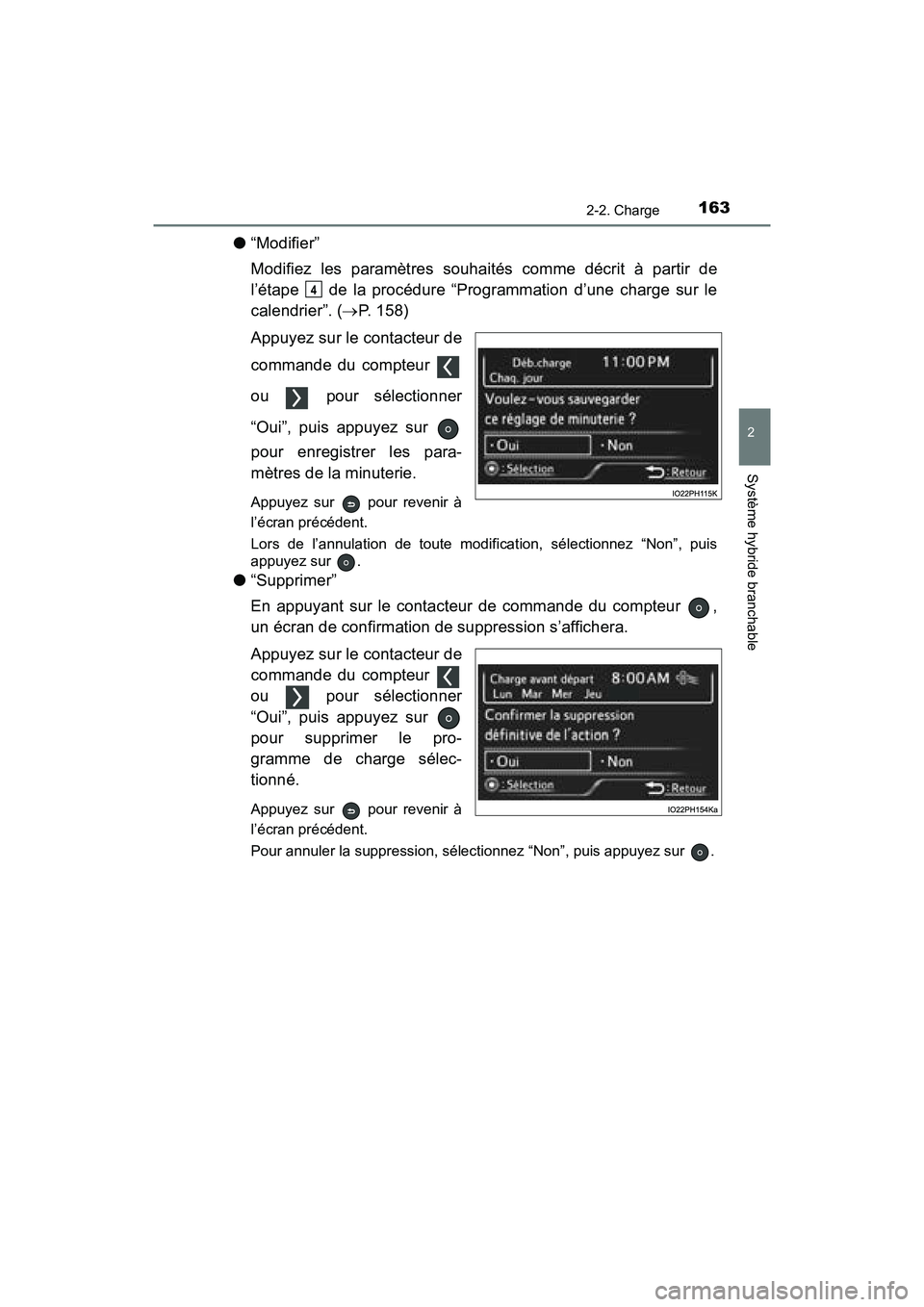

Page 165 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1632-2. Charge
2
Système hybride branchable
●“Modifier”
Modifiez les paramètres souhaités comme décrit à partir de
l’étape de la procédure “Programmation d’une charge sur le
calendrier”. ( P. 158)
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
“Oui”, puis appuyez sur
pour enregistrer les para-
mètres de la minuterie.
Appuyez sur pour revenir à
l’écran précédent.
Lors de l’annulation de toute modifi cation, sélectionnez “Non”, puis
appuyez sur .
● “Supprimer”
En appuyant sur le contacteur de commande du compteur ,
un écran de confirmation de suppression s’affichera.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
“Oui”, puis appuyez sur
pour supprimer le pro-
gramme de charge sélec-
tionné.
Appuyez sur pour revenir à
l’écran précédent.
Pour annuler la suppression, sélectionnez “Non”, puis appuyez sur .
4

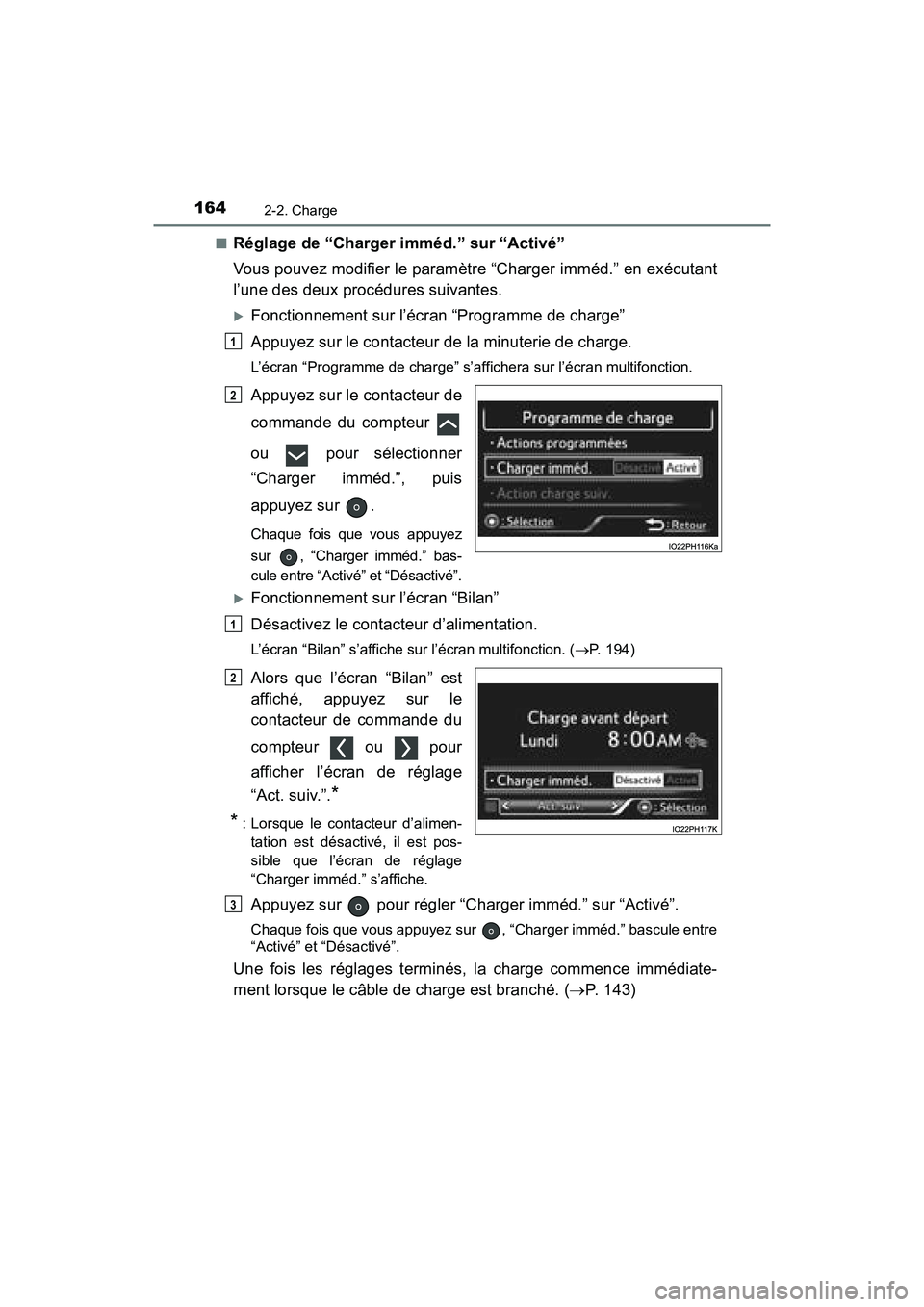

Page 166 of 816

164
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
■Réglage de “Charger imméd.” sur “Activé”
Vous pouvez modifier le paramètre “Charger imméd.” en exécutant
l’une des deux procédures suivantes.
Fonctionnement sur l’écran “Programme de charge”
Appuyez sur le contacteur de la minuterie de charge.
L’écran “Programme de charge” s’affichera sur l’écran multifonction.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
“Charger imméd.”, puis
appuyez sur .
Chaque fois que vous appuyez
sur , “Charger imméd.” bas-
cule entre “Activé” et “Désactivé”.
Fonctionnement sur l’écran “Bilan”
Désactivez le contacteur d’alimentation.
L’écran “Bilan” s’affiche sur l’écran multifonction. (P. 194)
Alors que l’écran “Bilan” est
affiché, appuyez sur le
contacteur de commande du
compteur ou pour
afficher l’écran de réglage
“Act. suiv.”.
*
*
: Lorsque le contacteur d’alimen- tation est désactivé, il est pos-
sible que l’écran de réglage
“Charger imméd.” s’affiche.
Appuyez sur pour régler “Charger imméd.” sur “Activé”.
Chaque fois que vous appuyez sur , “Charger imméd.” bascule entre
“Activé” et “Désactivé”.
Une fois les réglages terminés, la charge commence immédiate-
ment lorsque le câble de charge est branché. ( P. 143)
1
2
1
2
3

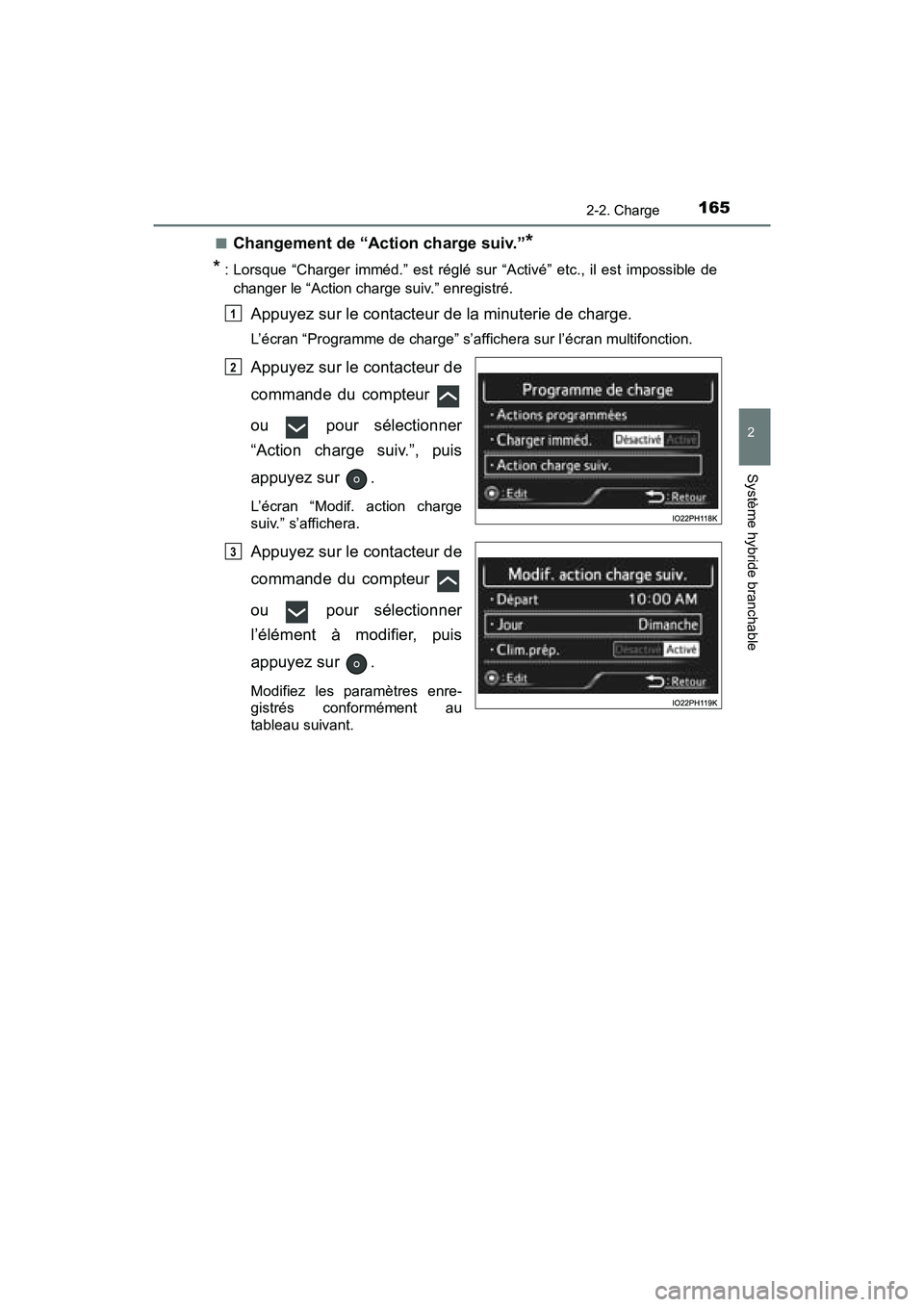

Page 167 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1652-2. Charge
2
Système hybride branchable
■Changement de “Action charge suiv.”*
*
: Lorsque “Charger imméd.” est réglé sur “Activé” etc., il est impossible de changer le “Action charge suiv.” enregistré.
Appuyez sur le contacteur de la minuterie de charge.
L’écran “Programme de charge” s’affichera sur l’écran multifonction.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
“Action charge suiv.”, puis
appuyez sur .
L’écran “Modif. action charge
suiv.” s’affichera.
Appuyez sur le contacteur de
commande du compteur
ou pour sélectionner
l’élément à modifier, puis
appuyez sur .
Modifiez les paramètres enre-
gistrés conformément au
tableau suivant.
1
2
3

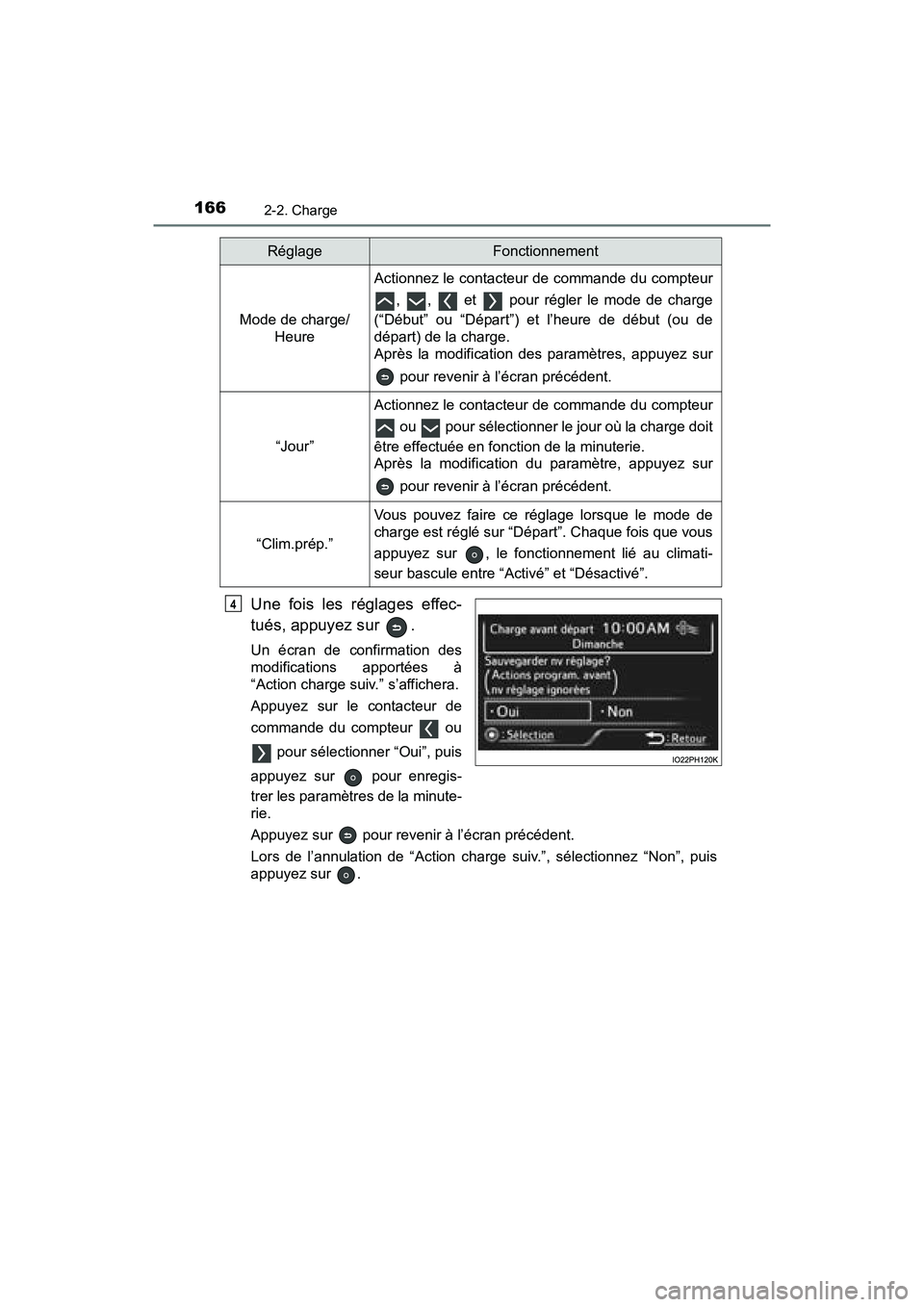

Page 168 of 816

166
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
Une fois les réglages effec-
tués, appuyez sur .
Un écran de confirmation des
modifications apportées à
“Action charge suiv.” s’affichera.
Appuyez sur le contacteur de
commande du compteur ou pour sélectionner “Oui”, puis
appuyez sur pour enregis-
trer les paramètres de la minute-
rie.
Appuyez sur pour revenir à l’écran précédent.
Lors de l’annulation de “Action charge suiv.”, sélectionnez “Non”, puis
appuyez sur .
RéglageFonctionnement
Mode de charge/ Heure
Actionnez le contacteur de commande du compteur
, , et pour régler le mode de charge
(“Début” ou “Départ”) et l’heure de début (ou de
départ) de la charge.
Après la modification des paramètres, appuyez sur
pour revenir à l’écran précédent.
“Jour”
Actionnez le contacteur de commande du compteur ou pour sélectionner le jour où la charge doit
être effectuée en fonction de la minuterie.
Après la modification du paramètre, appuyez sur
pour revenir à l’écran précédent.
“Clim.prép.”
Vous pouvez faire ce réglage lorsque le mode de
charge est réglé sur “Départ”. Chaque fois que vous
appuyez sur , le fonctionnement lié au climati-
seur bascule entre “Activé” et “Désactivé”.
4
Page 169 of 816

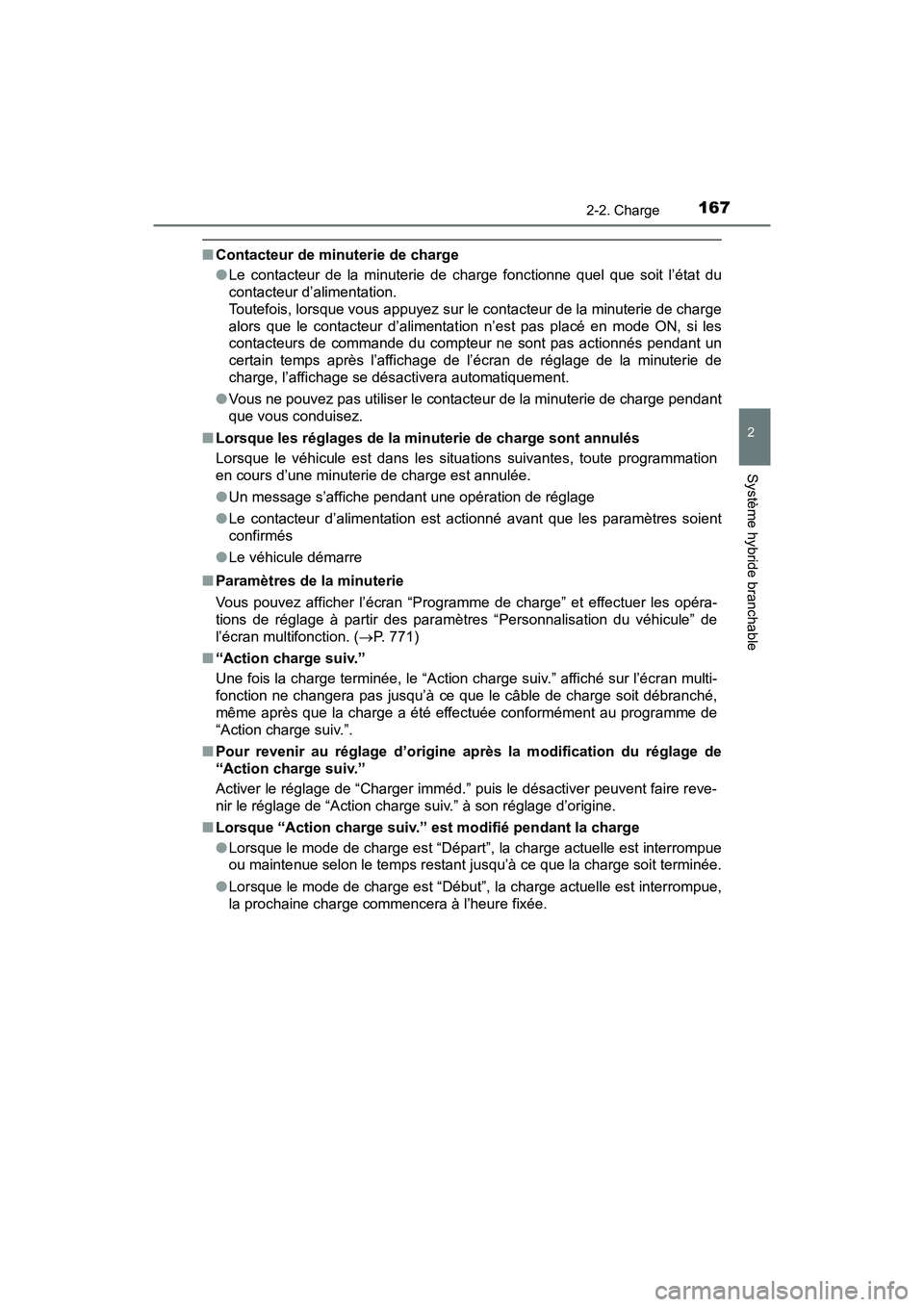

PRIUS PRIME_OM_OM47A88D_(D)
1672-2. Charge
2
Système hybride branchable
■Contacteur de minuterie de charge
●Le contacteur de la minuterie de charge fonctionne quel que soit l’état du
contacteur d’alimentation.
Toutefois, lorsque vous appuyez sur le contacteur de la minuterie de charge
alors que le contacteur d’alimentation n’est pas placé en mode ON, si les
contacteurs de commande du compteur ne sont pas actionnés pendant un
certain temps après l’affichage de l’écran de réglage de la minuterie de
charge, l’affichage se désactivera automatiquement.
● Vous ne pouvez pas utiliser le contacteur de la minuterie de charge pendant
que vous conduisez.
■ Lorsque les réglages de la minuterie de charge sont annulés
Lorsque le véhicule est dans les situations suivantes, toute programmation
en cours d’une minuterie de charge est annulée.
●Un message s’affiche pendant une opération de réglage
● Le contacteur d’alimentation est actionné avant que les paramètres soient
confirmés
● Le véhicule démarre
■ Paramètres de la minuterie
Vous pouvez afficher l’écran “Programme de charge” et effectuer les opéra-
tions de réglage à partir des paramètres “Personnalisation du véhicule” de
l’écran multifonction. ( P. 771)
■ “Action charge suiv.”
Une fois la charge terminée, le “Action charge suiv.” affiché sur l’écran multi-
fonction ne changera pas jusqu’à ce que le câble de charge soit débranché,
même après que la charge a été effectuée conformément au programme de
“Action charge suiv.”.
■ Pour revenir au réglage d’origine après la modification du réglage de
“Action charge suiv.”
Activer le réglage de “Charger imméd.” puis le désactiver peuvent faire reve-
nir le réglage de “Action charge suiv.” à son réglage d’origine.
■ Lorsque “Action charge suiv.” est modifié pendant la charge
●Lorsque le mode de charge est “Départ”, la charge actuelle est interrompue
ou maintenue selon le temps restant jusqu’à ce que la charge soit terminée.
● Lorsque le mode de charge est “Début”, la charge actuelle est interrompue,
la prochaine charge commencera à l’heure fixée.

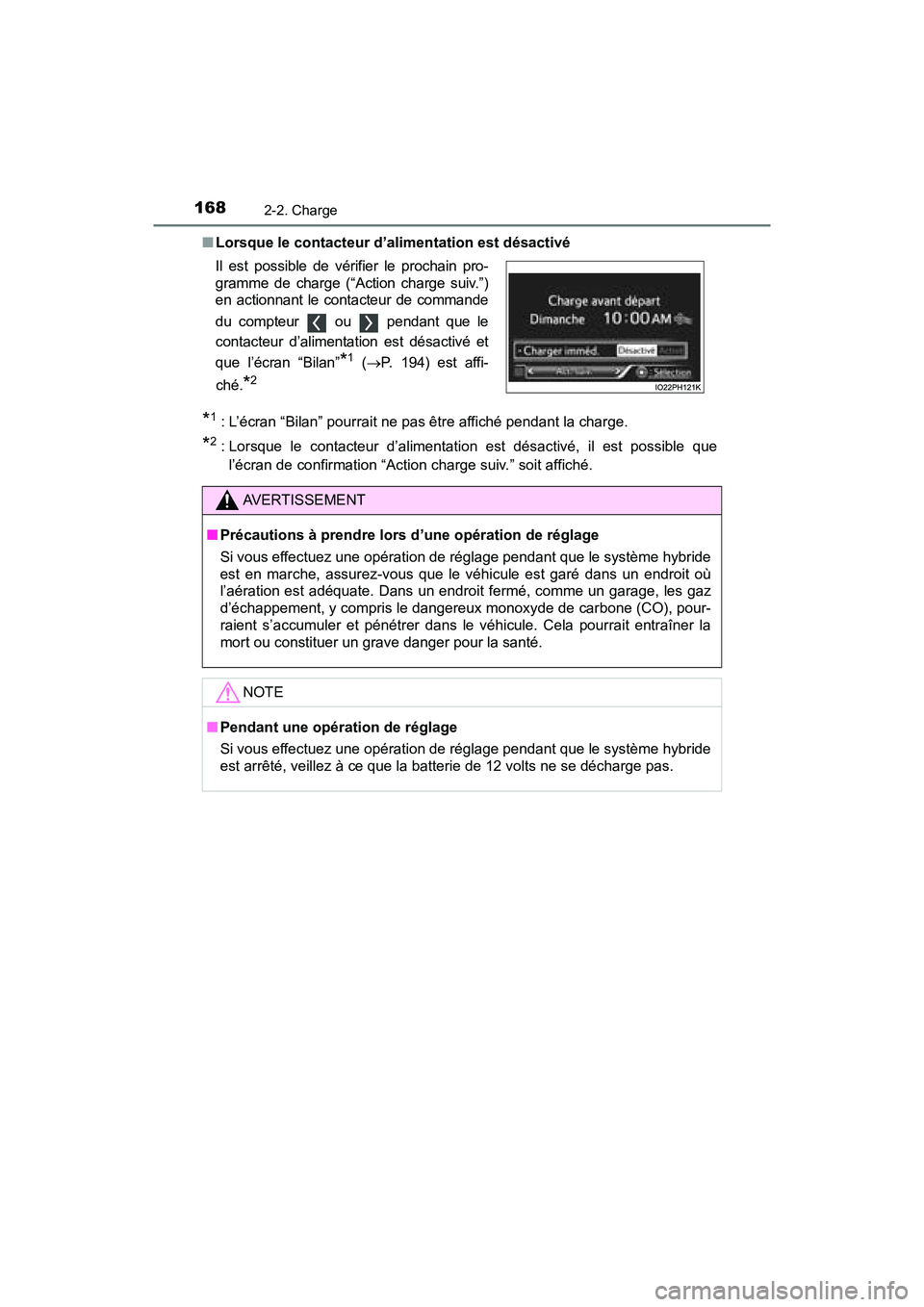

Page 170 of 816

168
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
■Lorsque le contacteur d’alimentation est désactivé
*1: L’écran “Bilan” pourrait ne pas être affiché pendant la charge.
*2: Lorsque le contacteur d’alimentation est désactivé, il est possible que
l’écran de confirmation “Action charge suiv.” soit affiché.
Il est possible de vérifier le prochain pro-
gramme de charge (“Action charge suiv.”)
en actionnant le contacteur de commande
du compteur ou pendant que le
contacteur d’alimentation est désactivé et
que l’écran “Bilan”
*1 (
P. 194) est affi-
ché.
*2
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Si vous effectuez une opération de réglage pendant que le système hybride
est en marche, assurez-vous que le véhicule est garé dans un endroit où
l’aération est adéquate. Dans un endroit fermé, comme un garage, les gaz
d’échappement, y compris le dangereux monoxyde de carbone (CO), pour-
raient s’accumuler et pénétrer dans le véhicule. Cela pourrait entraîner la
mort ou constituer un grave danger pour la santé.
NOTE
■Pendant une opération de réglage
Si vous effectuez une opération de réglage pendant que le système hybride
est arrêté, veillez à ce que la batterie de 12 volts ne se décharge pas.
