TOYOTA PRIUS PRIME 2017 Manuel du propriétaire (in French)

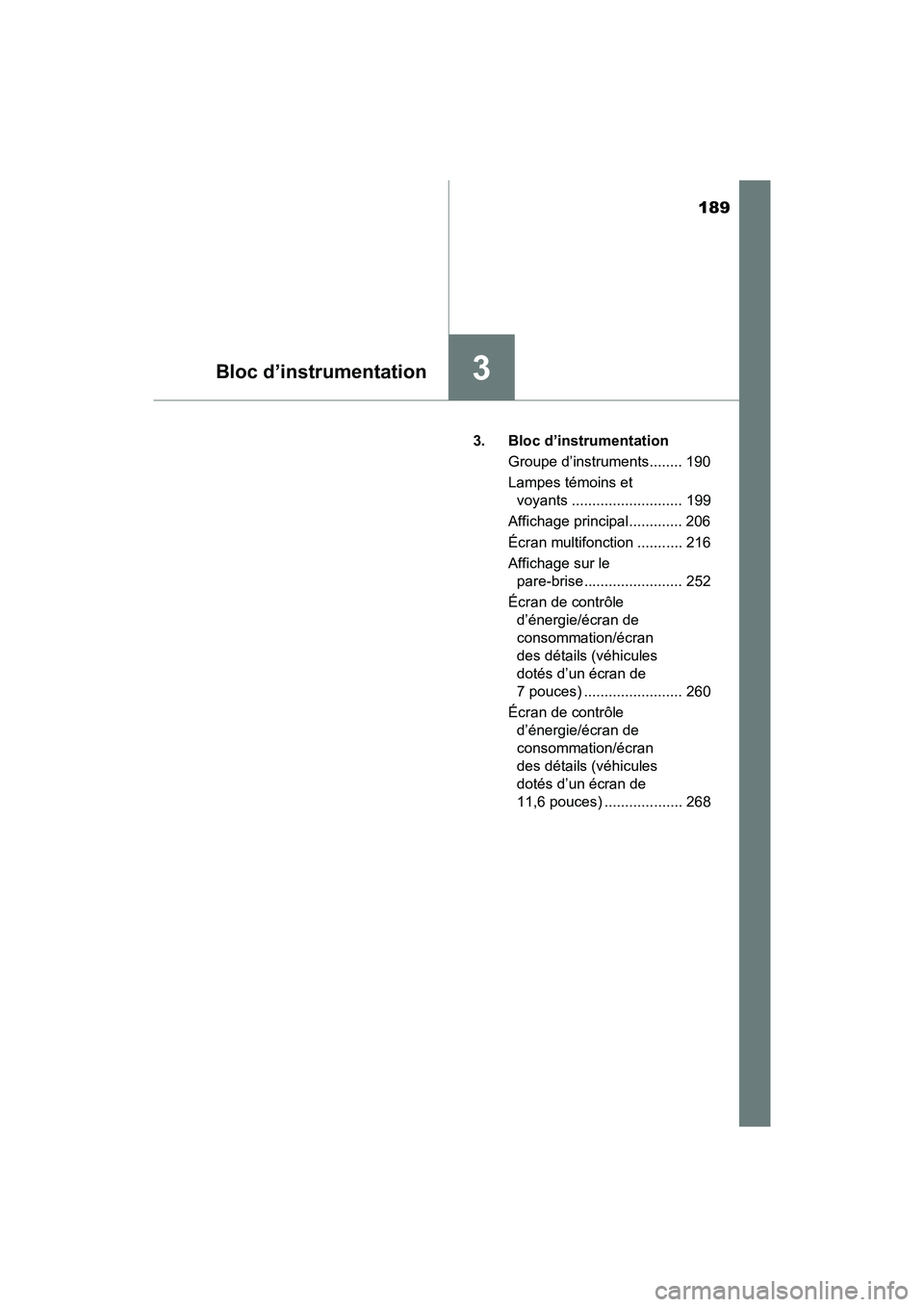

189
PRIUS PRIME_OM_OM47A88D_(D)
Bloc d’instrumentation3
3. Bloc d’instrumentationGroupe d’instruments........ 190
Lampes témoins et voyants ........................... 199
Affichage principal............. 206
Écran multifonction ........... 216
Affichage sur le pare-brise ........................ 252
Écran de contrôle d’énergie/écran de
consommation/écran
des détails (véhicules
dotés d’un écran de
7 pouces) ........................ 260
Écran de contrôle d’énergie/écran de
consommation/écran
des détails (véhicules
dotés d’un écran de
11,6 pouces) ................... 268

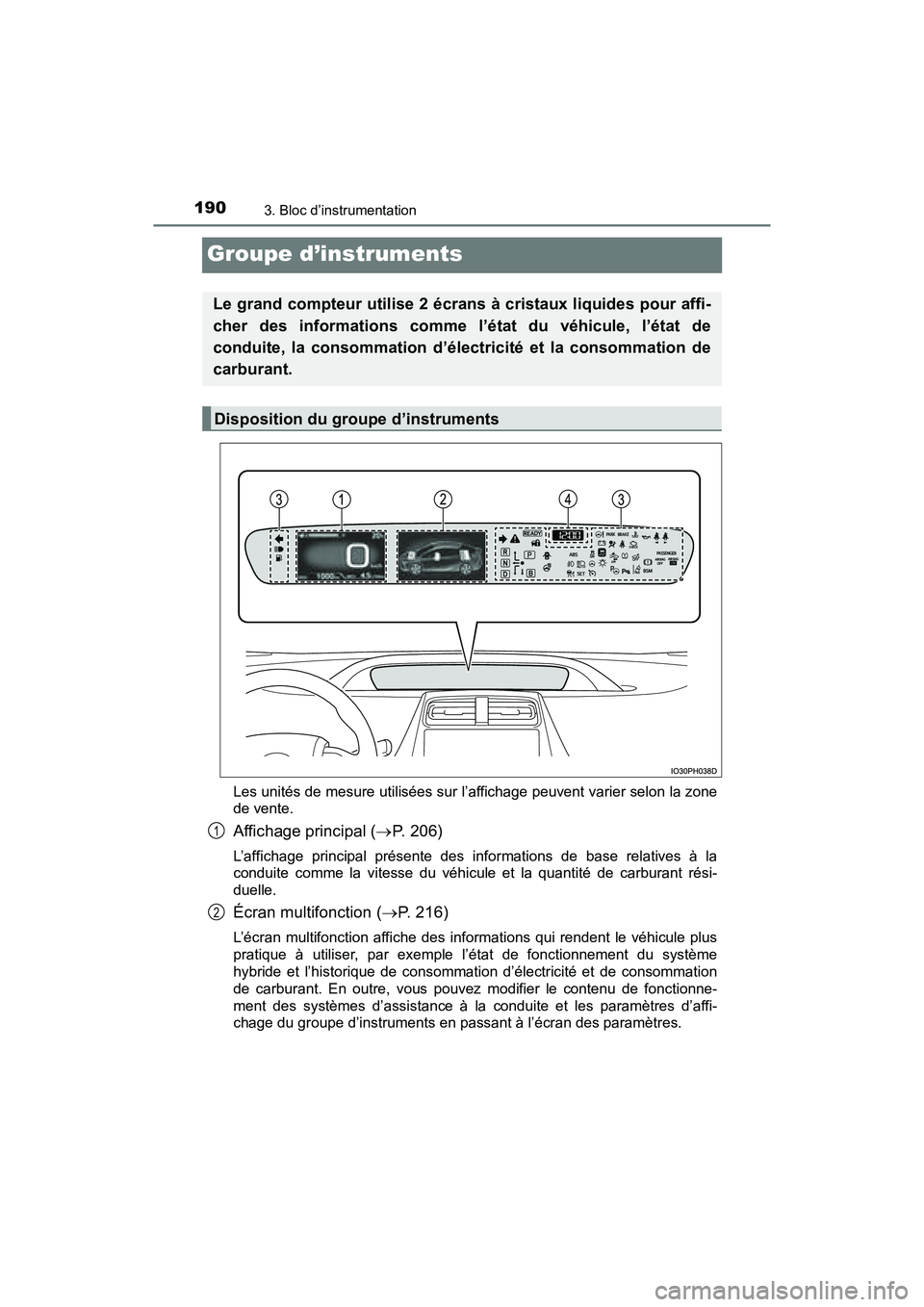

190
PRIUS PRIME_OM_OM47A88D_(D)
3. Bloc d’instrumentation
Groupe d’instruments
Les unités de mesure utilisées sur l’affichage peuvent varier selon la zone
de vente.
Affichage principal (P. 206)
L’affichage principal présente des informations de base relatives à la
conduite comme la vitesse du véhicule et la quantité de carburant rési-
duelle.
Écran multifonction ( P. 216)
L’écran multifonction affiche des informations qui rendent le véhicule plus
pratique à utiliser, par exemple l’état de fonctionnement du système
hybride et l’historique de consommation d’électricité et de consommation
de carburant. En outre, vous pouvez modifier le contenu de fonctionne-
ment des systèmes d’assistance à la conduite et les paramètres d’affi-
chage du groupe d’instruments en passant à l’écran des paramètres.
Le grand compteur utilise 2 écrans à cristaux liquides pour affi-
cher des informations comme l’état du véhicule, l’état de
conduite, la consommation d’électricité et la consommation de
carburant.
Disposition du groupe d’instruments
1
2

PRIUS PRIME_OM_OM47A88D_(D)

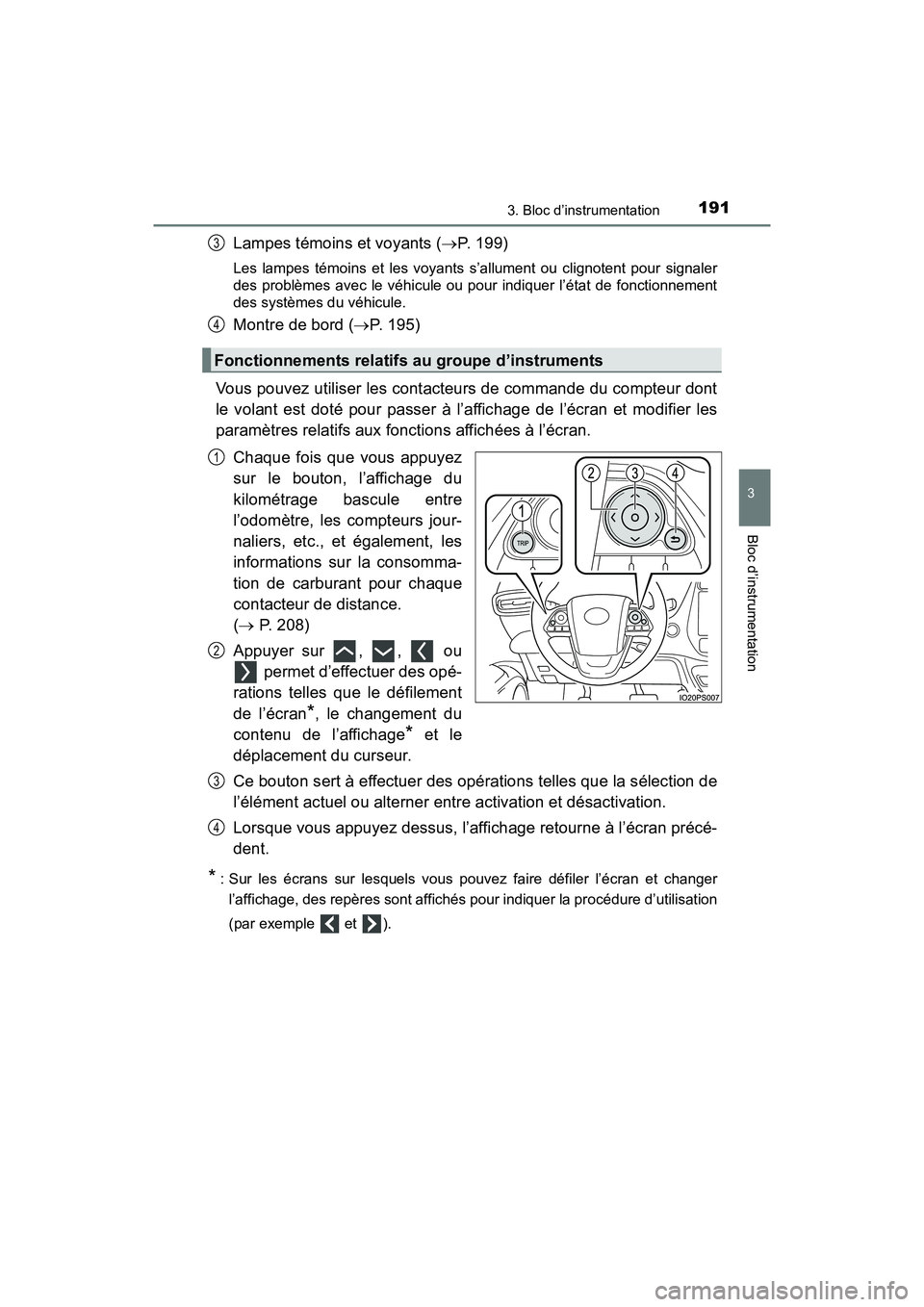

1913. Bloc d’instrumentation
3
Bloc d’instrumentation
Lampes témoins et voyants (P. 199)
Les lampes témoins et les voyants s’allument ou clignotent pour signaler
des problèmes avec le véhicule ou pour indiquer l’état de fonctionnement
des systèmes du véhicule.
Montre de bord ( P. 195)
Vous pouvez utiliser les contacteurs de commande du compteur dont
le volant est doté pour passer à l’affichage de l’écran et modifier les
paramètres relatifs aux fonctions affichées à l’écran. Chaque fois que vous appuyez
sur le bouton, l’affichage du
kilométrage bascule entre
l’odomètre, les compteurs jour-
naliers, etc., et également, les
informations sur la consomma-
tion de carburant pour chaque
contacteur de distance.
( P. 208)
Appuyer sur , , ou permet d’effectuer des opé-
rations telles que le défilement
de l’écran
*, le changement du
contenu de l’affichage
* et le
déplacement du curseur.
Ce bouton sert à effectuer des opérations telles que la sélection de
l’élément actuel ou alterner entre activation et désactivation.
Lorsque vous appuyez dessus, l’affichage retourne à l’écran précé-
dent.
* : Sur les écrans sur lesquels vous pouvez faire défiler l’écran et changer
l’affichage, des repères sont affichés pour indiquer la procédure d’utilisation
(par exemple et ).
Fonctionnements relatifs au groupe d’instruments
3
4
1
2
3
4

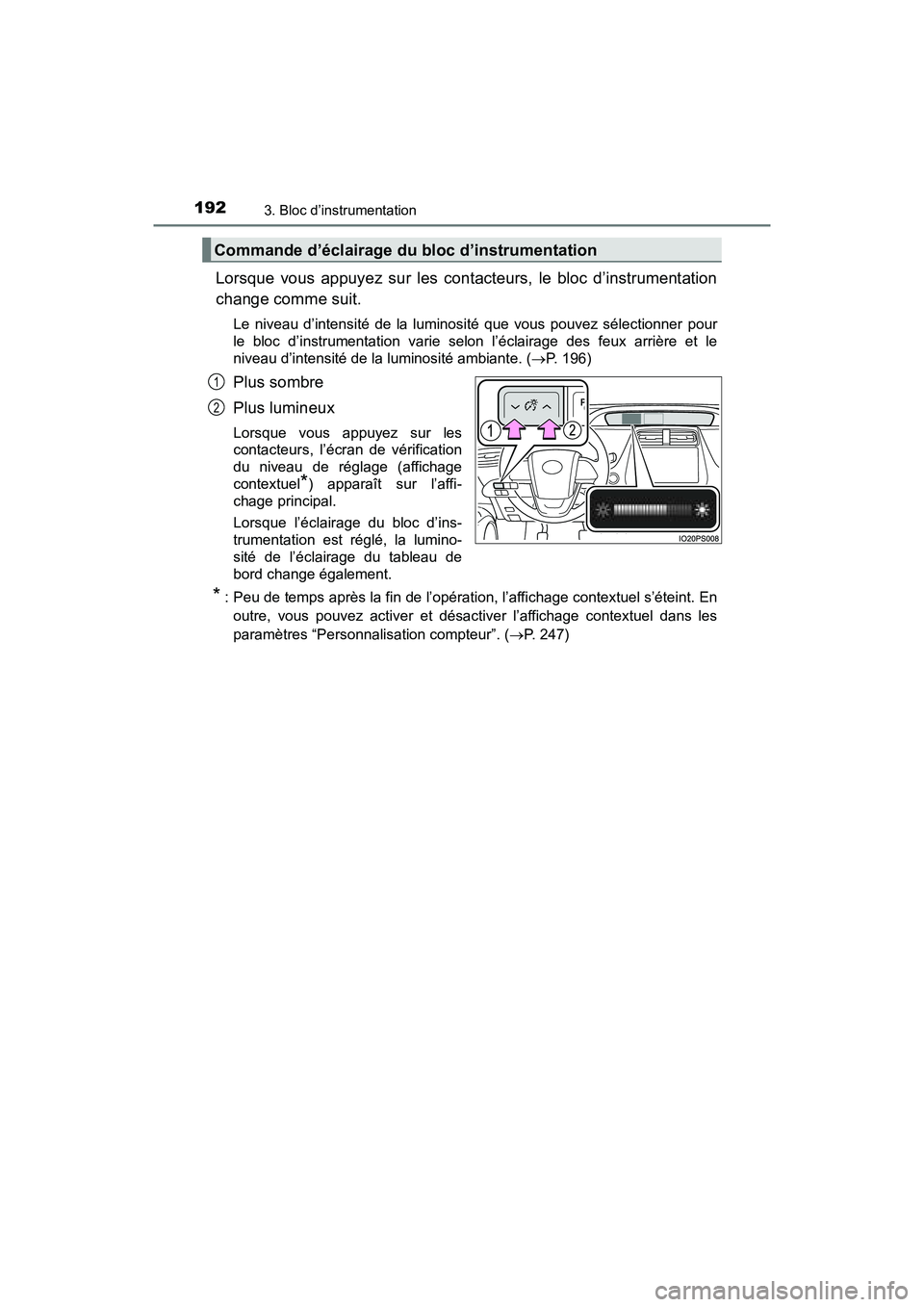

192
PRIUS PRIME_OM_OM47A88D_(D)
3. Bloc d’instrumentation
Lorsque vous appuyez sur les contacteurs, le bloc d’instrumentation
change comme suit.
Le niveau d’intensité de la luminosité que vous pouvez sélectionner pour
le bloc d’instrumentation varie selon l’éclairage des feux arrière et le
niveau d’intensité de la luminosité ambiante. (P. 196)
Plus sombre
Plus lumineux
Lorsque vous appuyez sur les
contacteurs, l’écran de vérification
du niveau de réglage (affichage
contextuel
*) apparaît sur l’affi-
chage principal.
Lorsque l’éclairage du bloc d’ins-
trumentation est réglé, la lumino-
sité de l’éclairage du tableau de
bord change également.
* : Peu de temps après la fin de l’opération, l’affichage contextuel s’éteint. En
outre, vous pouvez activer et désactiver l’affichage contextuel dans les
paramètres “Personnalisation compteur”. ( P. 247)
Commande d’éclairage du bloc d’instrumentation
1
2

PRIUS PRIME_OM_OM47A88D_(D)

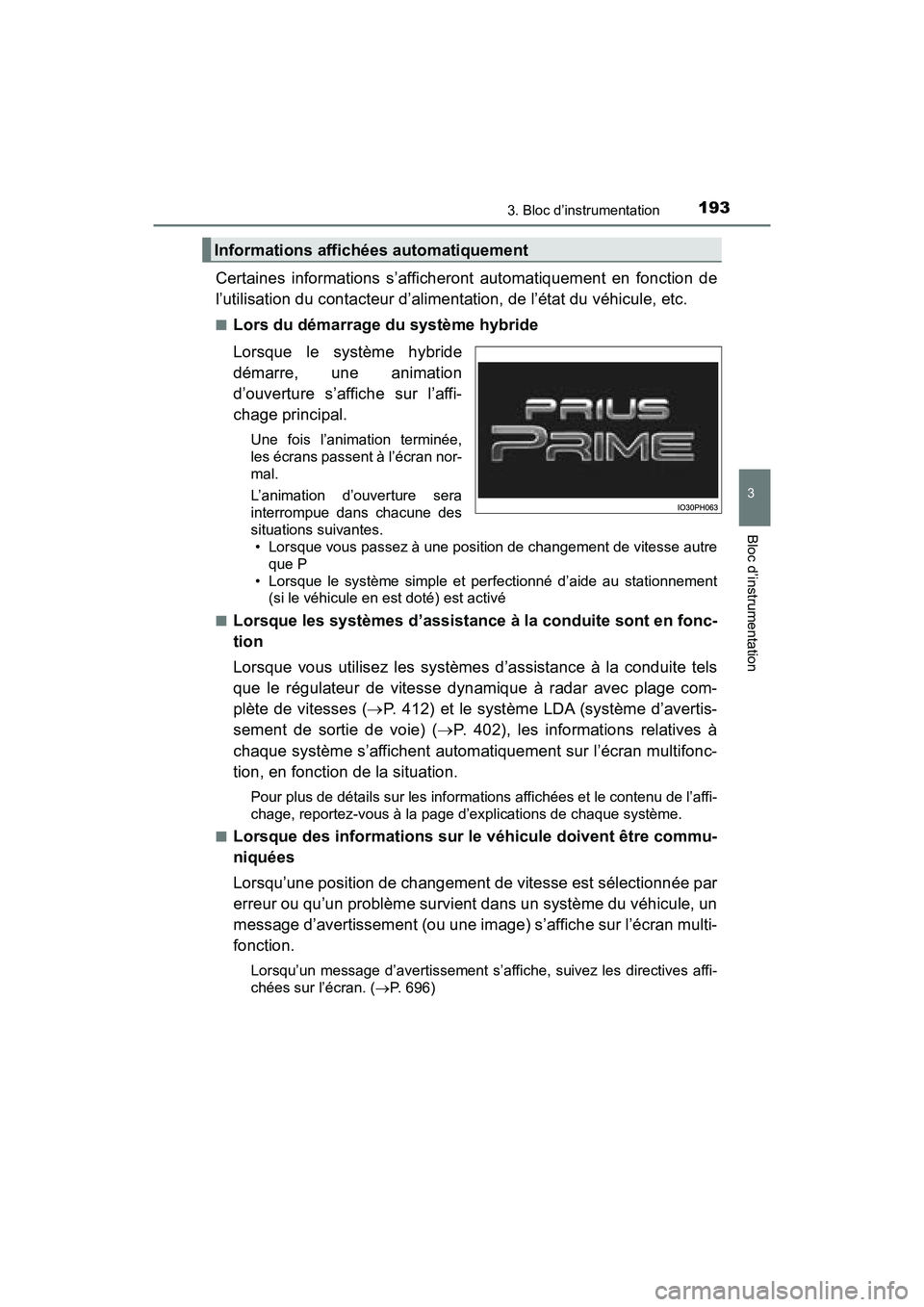

1933. Bloc d’instrumentation
3
Bloc d’instrumentation
Certaines informations s’afficheront automatiquement en fonction de
l’utilisation du contacteur d’alimentation, de l’état du véhicule, etc.
■Lors du démarrage du système hybride
Lorsque le système hybride
démarre, une animation
d’ouverture s’affiche sur l’affi-
chage principal.
Une fois l’animation terminée,
les écrans passent à l’écran nor-
mal.
L’animation d’ouverture sera
interrompue dans chacune des
situations suivantes.• Lorsque vous passez à une position de changement de vitesse autre
que P
• Lorsque le système simple et perfectionné d’aide au stationnement (si le véhicule en est doté) est activé
■
Lorsque les systèmes d’assistance à la conduite sont en fonc-
tion
Lorsque vous utilisez les systèmes d’assistance à la conduite tels
que le régulateur de vitesse dynamique à radar avec plage com-
plète de vitesses ( P. 412) et le système LDA (système d’avertis-
sement de sortie de voie) ( P. 402), les informations relatives à
chaque système s’affichent automatiquement sur l’écran multifonc-
tion, en fonction de la situation.
Pour plus de détails sur les informations affichées et le contenu de l’affi-
chage, reportez-vous à la page d’explications de chaque système.
■
Lorsque des informations sur le véhicule doivent être commu-
niquées
Lorsqu’une position de changement de vitesse est sélectionnée par
erreur ou qu’un problème survient dans un système du véhicule, un
message d’avertissement (ou une image) s’affiche sur l’écran multi-
fonction.
Lorsqu’un message d’avertissement s’affiche, suivez les directives affi-
chées sur l’écran. ( P. 696)
Informations affichées automatiquement

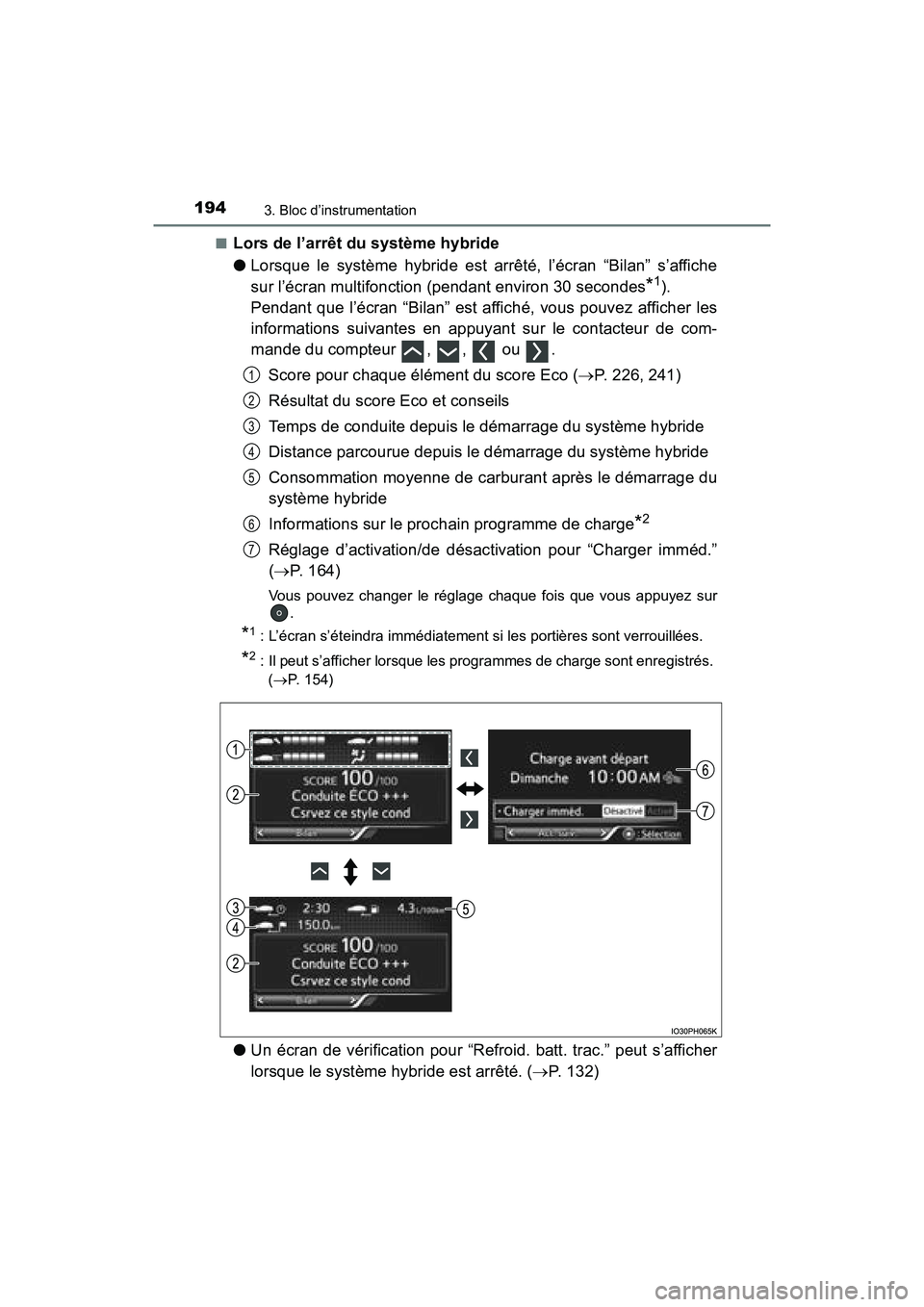

194
PRIUS PRIME_OM_OM47A88D_(D)
3. Bloc d’instrumentation
■Lors de l’arrêt du système hybride
●Lorsque le système hybride est arrêté, l’écran “Bilan” s’affiche
sur l’écran multifonction (pendant environ 30 secondes
*1).
Pendant que l’écran “Bilan” est affiché, vous pouvez afficher les
informations suivantes en appuyant sur le contacteur de com-
mande du compteur , , ou .
Score pour chaque élément du score Eco ( P. 226, 241)
Résultat du score Eco et conseils
Temps de conduite depuis le démarrage du système hybride
Distance parcourue depuis le démarrage du système hybride
Consommation moyenne de carburant après le démarrage du
système hybride
Informations sur le prochain programme de charge
*2
Réglage d’activation/de désactivation pour “Charger imméd.”
( P. 164)
Vous pouvez changer le réglage chaque fois que vous appuyez sur
.
*1: L’écran s’éteindra immédiatement si les portières sont verrouillées.
*2: Il peut s’afficher lorsque les programmes de charge sont enregistrés.
(P. 154)
● Un écran de vérification pour “Refroid. batt. trac.” peut s’afficher
lorsque le système hybride est arrêté. ( P. 132)
1
2
3
4
5
6
7

PRIUS PRIME_OM_OM47A88D_(D)

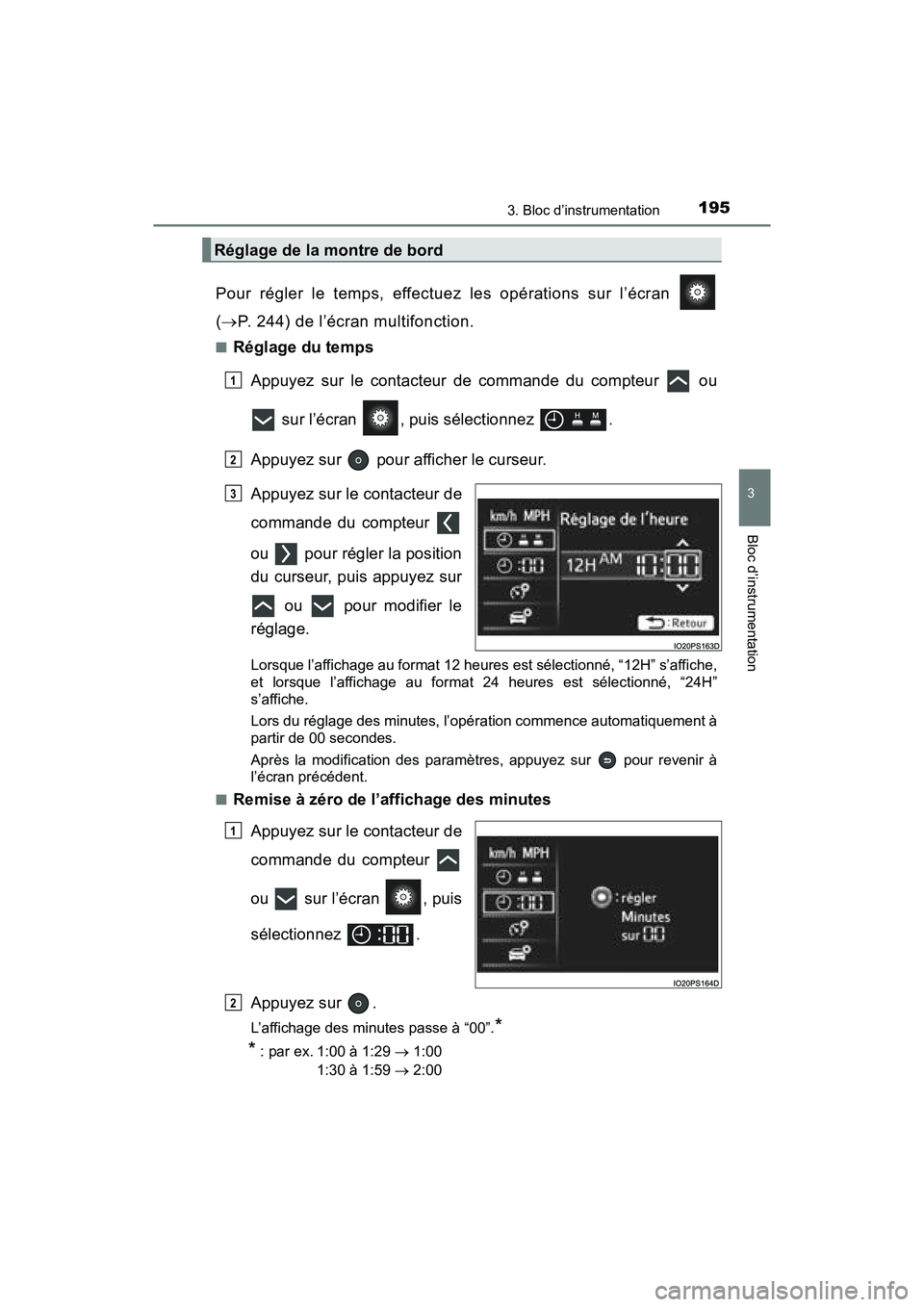

1953. Bloc d’instrumentation
3
Bloc d’instrumentation
Pour régler le temps, effectuez les opérations sur l’écran
( P. 244) de l’écran multifonction.
■Réglage du temps
Appuyez sur le contacteur de commande du compteur ou
sur l’écran , puis sélectionnez .
Appuyez sur pour afficher le curseur.
Appuyez sur le contacteur de
commande du compteur
ou pour régler la position
du curseur, puis appuyez sur ou pour modifier le
réglage.
Lorsque l’affichage au format 12 heures est sélectionné, “12H” s’affiche,
et lorsque l’affichage au format 24 heures est sélectionné, “24H”
s’affiche.
Lors du réglage des minutes, l’opération commence automatiquement à
partir de 00 secondes.
Après la modification des paramètre s, appuyez sur pour revenir à
l’écran précédent.
■
Remise à zéro de l’affichage des minutes
Appuyez sur le contacteur de
commande du compteur
ou sur l’écran , puis
sélectionnez .
Appuyez sur .
L’affichage des minutes passe à “00”.*
*
: par ex. 1:00 à 1:29  1:00
1:30 à 1:59  2:00
Réglage de la montre de bord
1
2
3
1
2

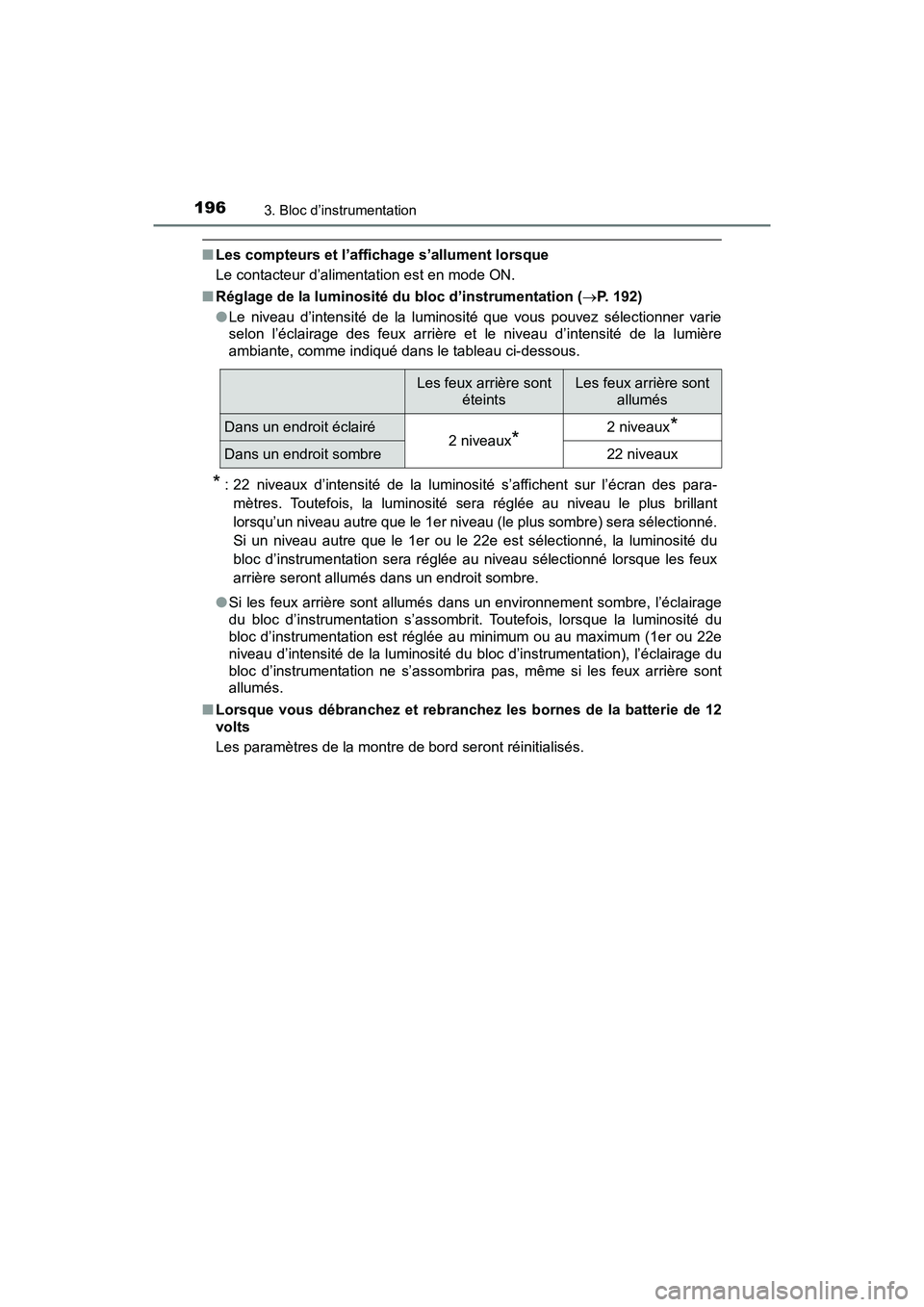

196
PRIUS PRIME_OM_OM47A88D_(D)
3. Bloc d’instrumentation
■Les compteurs et l’affichage s’allument lorsque
Le contacteur d’alimentation est en mode ON.
■ Réglage de la luminosité du bloc d’instrumentation ( P. 192)
● Le niveau d’intensité de la luminosité que vous pouvez sélectionner varie
selon l’éclairage des feux arrière et le niveau d’intensité de la lumière
ambiante, comme indiqué dans le tableau ci-dessous.
* : 22 niveaux d’intensité de la luminosité s’affichent sur l’écran des para-
mètres. Toutefois, la luminosité sera réglée au niveau le plus brillant
lorsqu’un niveau autre que le 1er niveau (le plus sombre) sera sélectionné.
Si un niveau autre que le 1er ou le 22e est sélectionné, la luminosité du
bloc d’instrumentation sera réglée au niveau sélectionné lorsque les feux
arrière seront allumés dans un endroit sombre.
● Si les feux arrière sont allumés dans un environnement sombre, l’éclairage
du bloc d’instrumentation s’assombrit. Toutefois, lorsque la luminosité du
bloc d’instrumentation est réglée au minimum ou au maximum (1er ou 22e
niveau d’intensité de la luminosité du bloc d’instrumentation), l’éclairage du
bloc d’instrumentation ne s’assombrira pas, même si les feux arrière sont
allumés.
■ Lorsque vous débranchez et rebranchez les bornes de la batterie de 12
volts
Les paramètres de la montre de bord seront réinitialisés.
Les feux arrière sont
éteintsLes feux arrière sont allumés
Dans un endroit éclairé2 niveaux*2 niveaux*
Dans un endroit sombre22 niveaux

PRIUS PRIME_OM_OM47A88D_(D)

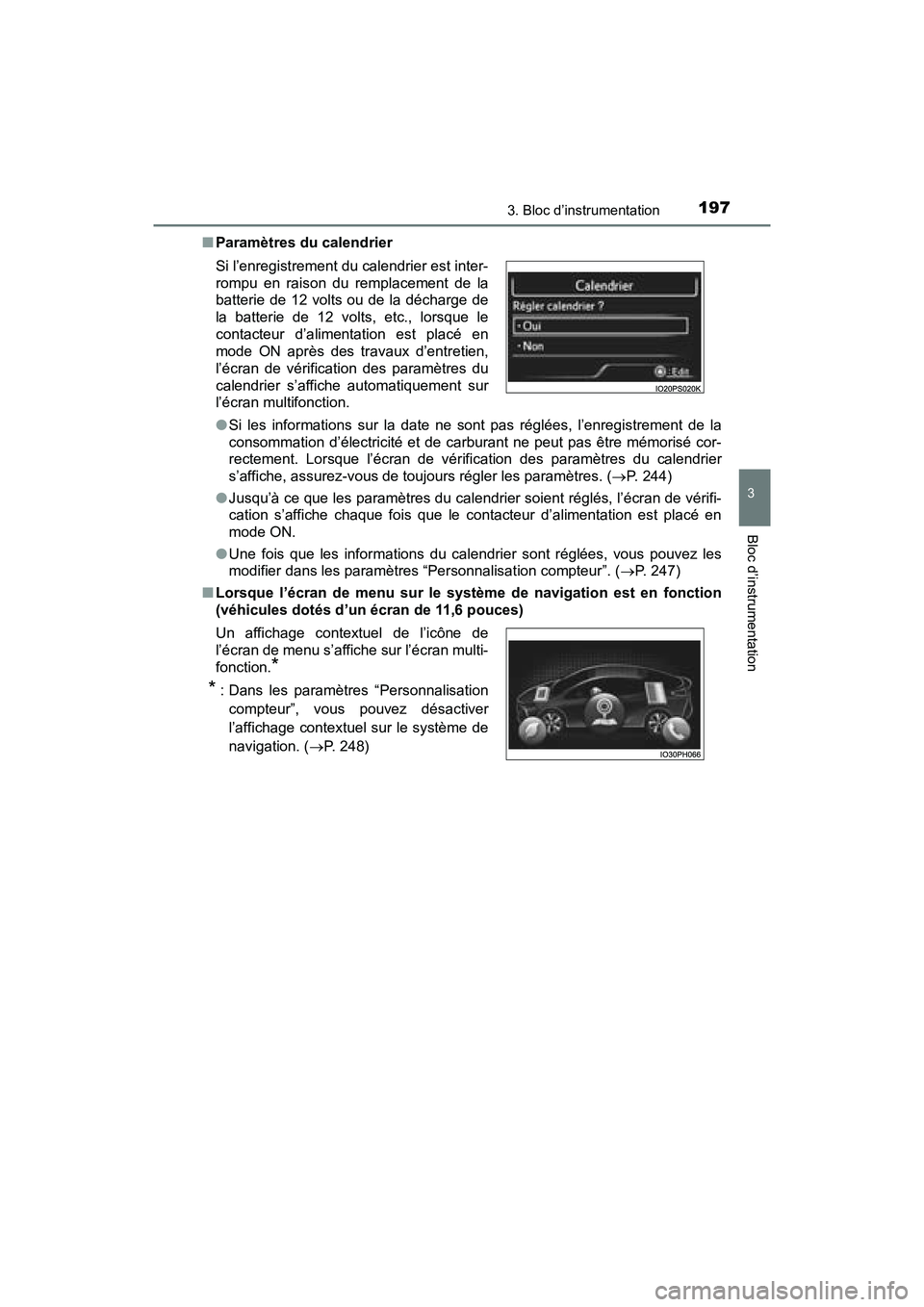

1973. Bloc d’instrumentation
3
Bloc d’instrumentation
■Paramètres du calendrier
●Si les informations sur la date ne sont pas réglées, l’enregistrement de la
consommation d’électricité et de carburant ne peut pas être mémorisé cor-
rectement. Lorsque l’écran de vérification des paramètres du calendrier
s’affiche, assurez-vous de toujours régler les paramètres. ( P. 244)
● Jusqu’à ce que les paramètres du calendrier soient réglés, l’écran de vérifi-
cation s’affiche chaque fois que le contacteur d’alimentation est placé en
mode ON.
● Une fois que les informations du calendrier sont réglées, vous pouvez les
modifier dans les paramètres “Personnalisation compteur”. ( P. 247)
■ Lorsque l’écran de menu sur le système de navigation est en fonction
(véhicules dotés d’un écran de 11,6 pouces) Si l’enregistrement du calendrier est inter-
rompu en raison du remplacement de la
batterie de 12 volts ou de la décharge de
la batterie de 12 volts, etc., lorsque le
contacteur d’alimentation est placé en
mode ON après des travaux d’entretien,
l’écran de vérification des paramètres du
calendrier s’affiche automatiquement sur
l’écran multifonction.
Un affichage contextuel de l’icône de
l’écran de menu s’affiche sur l’écran multi-
fonction.
*
*
: Dans les paramètres “Personnalisation
compteur”, vous pouvez désactiver
l’affichage contextuel sur le système de
navigation. ( P. 248)

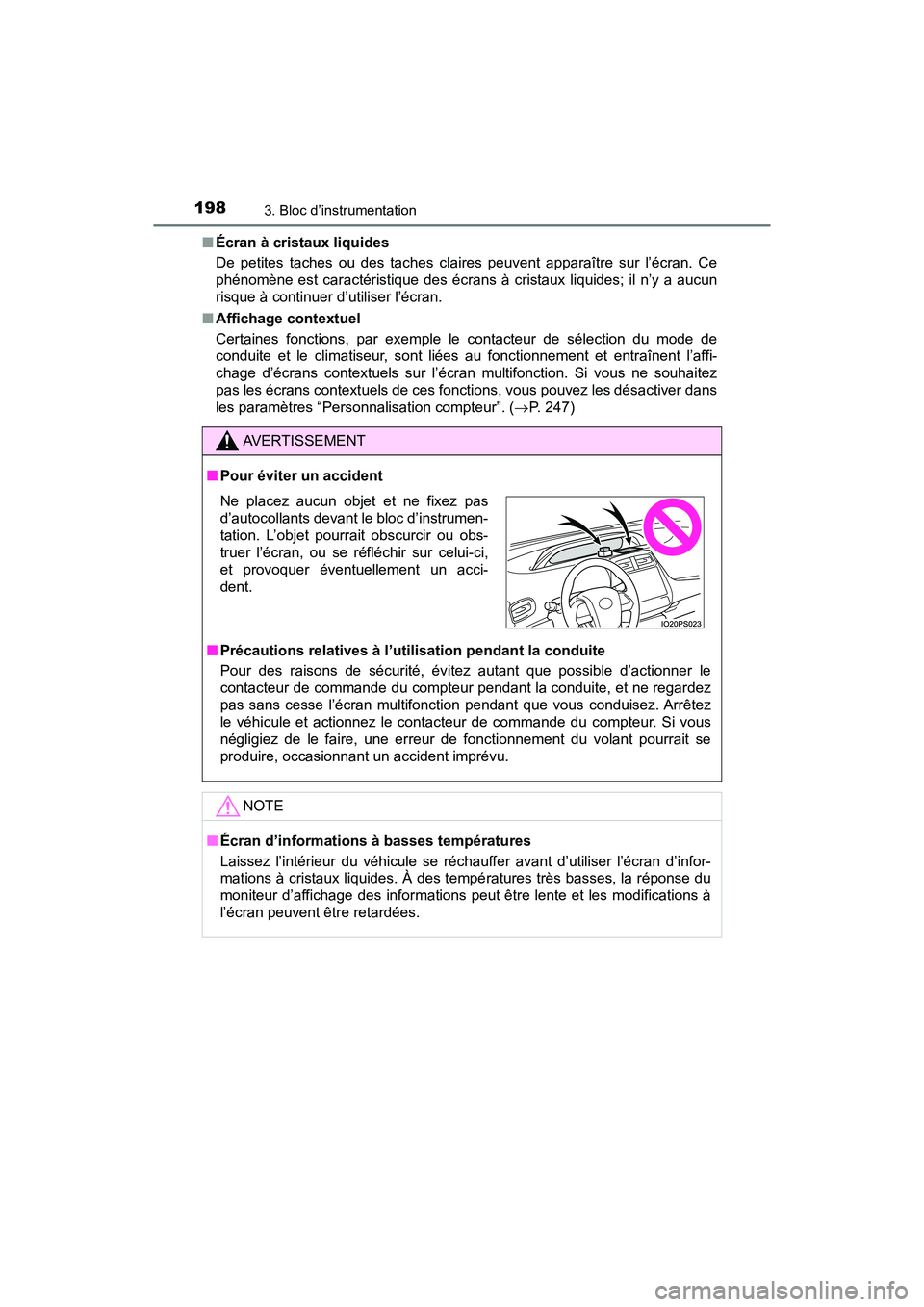

198
PRIUS PRIME_OM_OM47A88D_(D)
3. Bloc d’instrumentation
■Écran à cristaux liquides
De petites taches ou des taches claires peuvent apparaître sur l’écran. Ce
phénomène est caractéristique des écrans à cristaux liquides; il n’y a aucun
risque à continuer d’utiliser l’écran.
■ Affichage contextuel
Certaines fonctions, par exemple le contacteur de sélection du mode de
conduite et le climatiseur, sont liées au fonctionnement et entraînent l’affi-
chage d’écrans contextuels sur l’écran multifonction. Si vous ne souhaitez
pas les écrans contextuels de ces fonctions, vous pouvez les désactiver dans
les paramètres “Personnalisation compteur”. ( P. 247)
AVERTISSEMENT
■Pour éviter un accident
■ Précautions relatives à l’utilisation pendant la conduite
Pour des raisons de sécurité, évitez autant que possible d’actionner le
contacteur de commande du compteur pendant la conduite, et ne regardez
pas sans cesse l’écran multifonction pendant que vous conduisez. Arrêtez
le véhicule et actionnez le contacteur de commande du compteur. Si vous
négligiez de le faire, une erreur de fonctionnement du volant pourrait se
produire, occasionnant un accident imprévu.
NOTE
■Écran d’informations à basses températures
Laissez l’intérieur du véhicule se réchauffer avant d’utiliser l’écran d’infor-
mations à cristaux liquides. À des températures très basses, la réponse du
moniteur d’affichage des informations peut être lente et les modifications à
l’écran peuvent être retardées.
Ne placez aucun objet et ne fixez pas
d’autocollants devant le bloc d’instrumen-
tation. L’objet pourrait obscurcir ou obs-
truer l’écran, ou se réfléchir sur celui-ci,
et provoquer éventuellement un acci-
dent.
