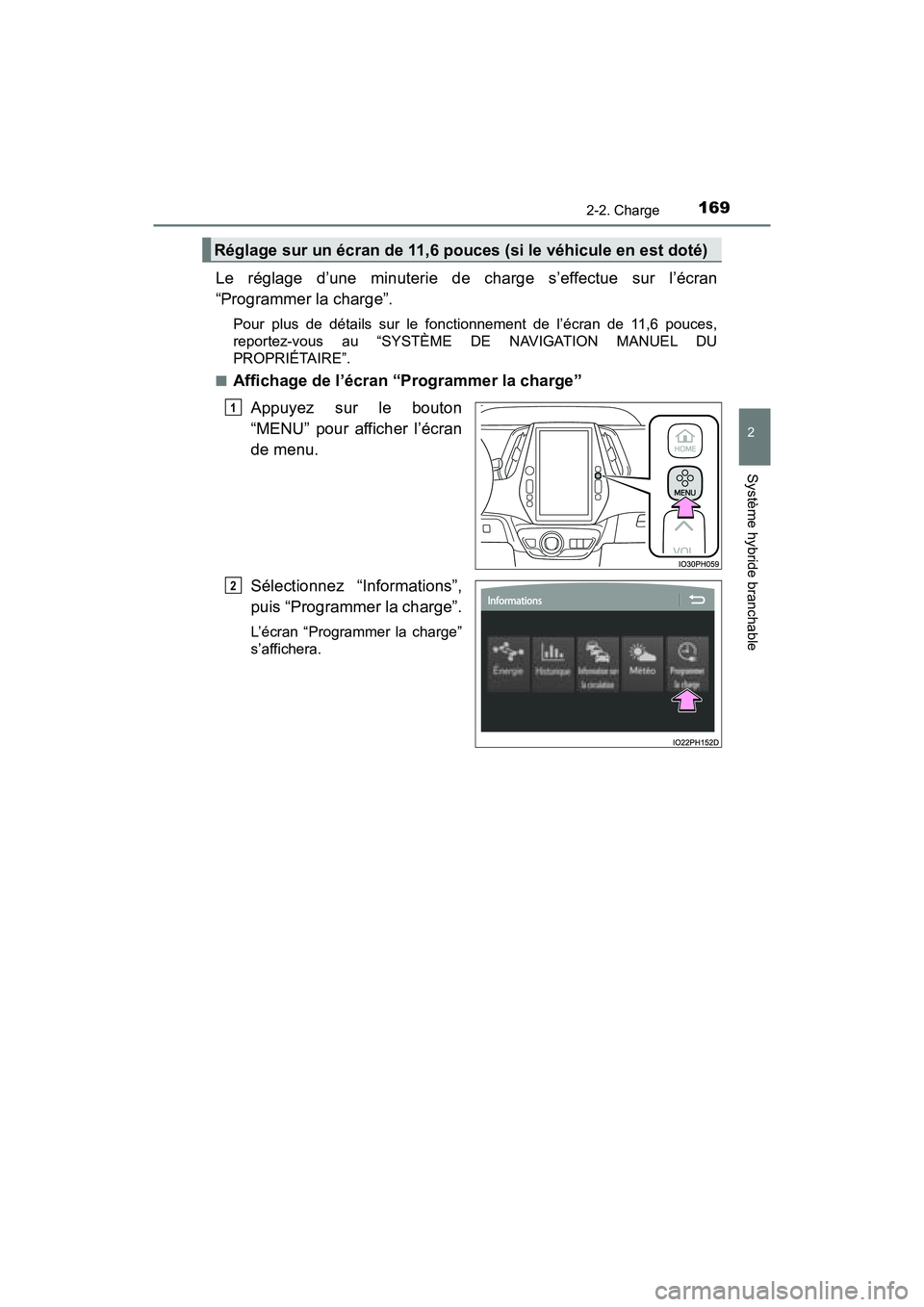

Page 171 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1692-2. Charge
2
Système hybride branchable
Le réglage d’une minuterie de charge s’effectue sur l’écran
“Programmer la charge”.
Pour plus de détails sur le fonctionnement de l’écran de 11,6 pouces,
reportez-vous au “SYSTÈME DE NAVIGATION MANUEL DU
PROPRIÉTAIRE”.
■
Affichage de l’écran “Programmer la charge”
Appuyez sur le bouton
“MENU” pour afficher l’écran
de menu.
Sélectionnez “Informations”,
puis “Programmer la charge”.
L’écran “Programmer la charge”
s’affichera.
Réglage sur un écran de 11,6 pouces (si le véhicule en est doté)
1
2

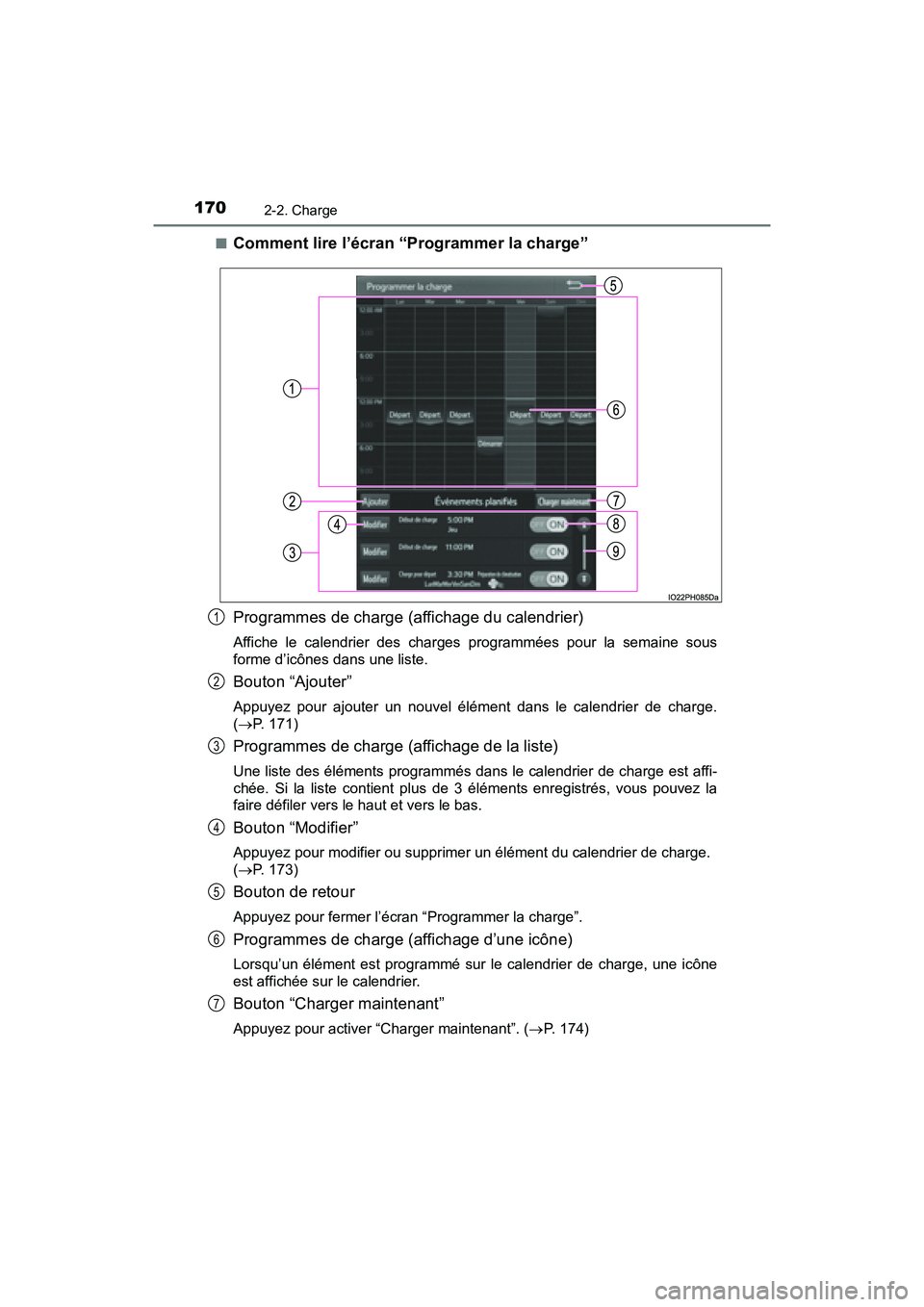

Page 172 of 816

170
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
■Comment lire l’écran “Programmer la charge”
Programmes de charge (affichage du calendrier)
Affiche le calendrier des charges programmées pour la semaine sous
forme d’icônes dans une liste.
Bouton “Ajouter”
Appuyez pour ajouter un nouvel élément dans le calendrier de charge.
(P. 171)
Programmes de charge (affichage de la liste)
Une liste des éléments programmés dans le calendrier de charge est affi-
chée. Si la liste contient plus de 3 éléments enregistrés, vous pouvez la
faire défiler vers le haut et vers le bas.
Bouton “Modifier”
Appuyez pour modifier ou supprimer un élément du calendrier de charge.
(P. 173)
Bouton de retour
Appuyez pour fermer l’écran “Programmer la charge”.
Programmes de charge (affichage d’une icône)
Lorsqu’un élément est programmé sur le calendrier de charge, une icône
est affichée sur le calendrier.
Bouton “Charger maintenant”
Appuyez pour activer “Charger maintenant”. ( P. 174)
1
2
3
4
5
6
7

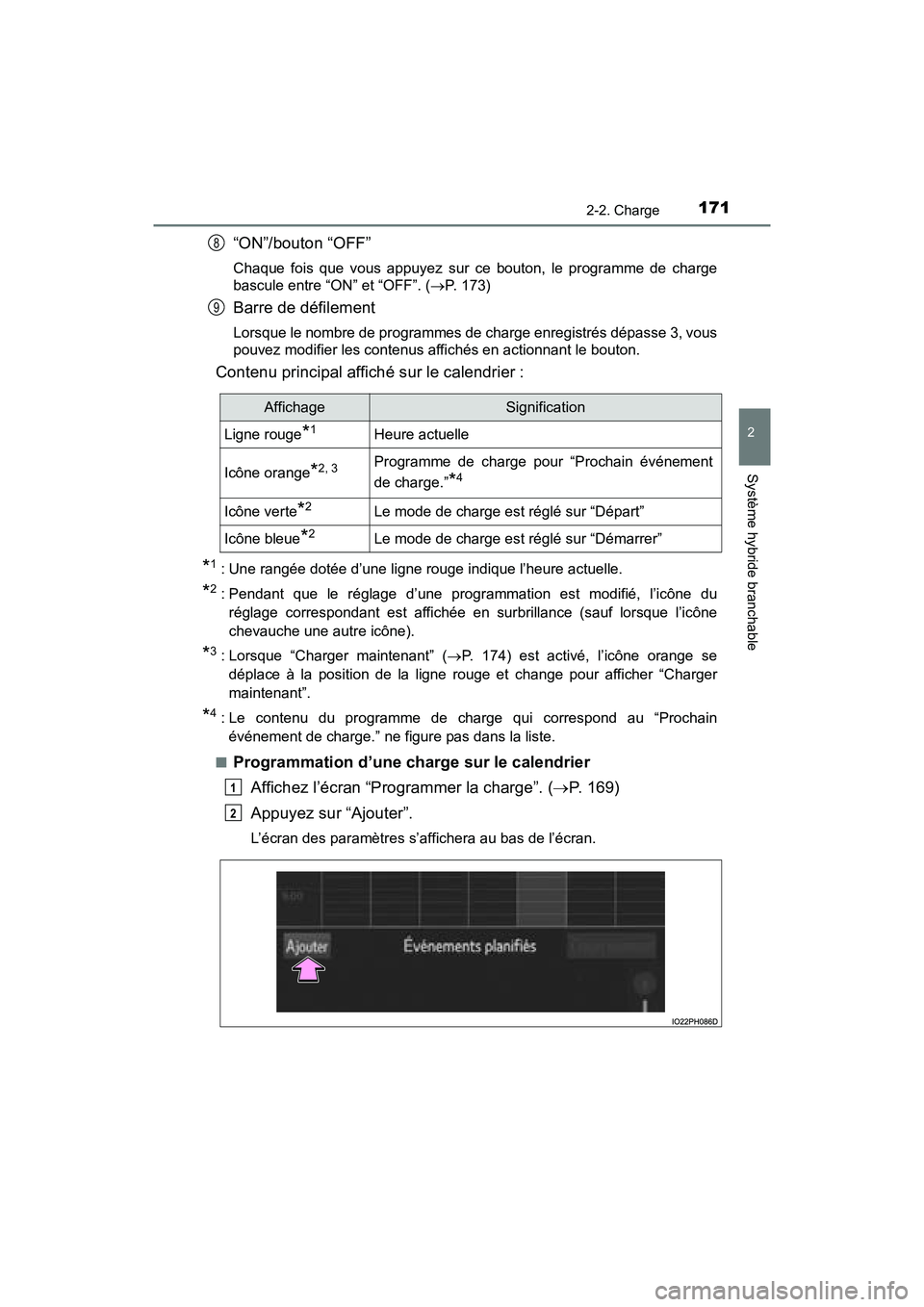

Page 173 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1712-2. Charge
2
Système hybride branchable
“ON”/bouton “OFF”
Chaque fois que vous appuyez sur ce bouton, le programme de charge
bascule entre “ON” et “OFF”. (P. 173)
Barre de défilement
Lorsque le nombre de programmes de charge enregistrés dépasse 3, vous
pouvez modifier les contenus affichés en actionnant le bouton.
Contenu principal affiché sur le calendrier :
*1: Une rangée dotée d’une ligne rouge indique l’heure actuelle.
*2: Pendant que le réglage d’une programmation est modifié, l’icône du
réglage correspondant est affichée en surbrillance (sauf lorsque l’icône
chevauche une autre icône).
*3 : Lorsque “Charger maintenant” ( P. 174) est activé, l’icône orange se
déplace à la position de la ligne rouge et change pour afficher “Charger
maintenant”.
*4: Le contenu du programme de charge qui correspond au “Prochain événement de charge.” ne figure pas dans la liste.
■
Programmation d’une charge sur le calendrier Affichez l’écran “Programmer la charge”. ( P. 169)
Appuyez sur “Ajouter”.
L’écran des paramètres s’affichera au bas de l’écran.
8
9
AffichageSignification
Ligne rouge*1Heure actuelle
Icône orange*2, 3Programme de charge pour “Prochain événement
de charge.”
*4
Icône verte*2Le mode de charge est réglé sur “Départ”
Icône bleue*2Le mode de charge est réglé sur “Démarrer”
1
2
Page 174 of 816

172
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
Sélection du mode de charge.
Appuyez sur “Démarrer” ou “Départ” pour activer le bouton (mode de
charge) et le mettre en surbrillance.
Actionnez la molette de réglage de l’heure pour régler l’heure de
début de la charge (ou de départ).
Lorsque le mode de charge est “Démarrer”, réglez l’heure de début de
la charge (heure de début). Lorsque le mode de charge est “Départ”,
réglez l’heure de fin de la charge (heure de départ).
Actionnez chaque molette vers le haut et vers le bas pour afficher
l’heure souhaitée au centre.
Pour activer une programmation récurrente, appuyez sur le bou-
ton du jour souhaité.
Chaque fois que vous appuyez sur le bouton, la récurrence bascule
entre activé et désactivé pour le jour sélectionné.
Lorsque la récurrence est activée, le bouton est affiché en surbrillance
et la minuterie de charge est active ce jour-là. Il est possible d’activer la
récurrence pour plusieurs jours.
Si aucun bouton n’est activé, la charge n’est effectuée qu’une seule fois
selon la minuterie des 24 prochaines heures.
Lorsque le mode de charge est réglé sur “Departure”, activez ou
désactivez “Préparation de climatisation” ( P. 154).
Pour faire fonctionner le climatiseur, appuyez sur le bouton “Préparation
de climatisation” pour régler la fonction sur “ON”.
Chaque fois que vous appuyez sur le bouton, la fonction bascule entre
“ON” et “OFF”.
Une fois les réglages effectués, appuyez sur “Enregistrer”.
Le programme de charge est ajouté à la liste et une icône est ajoutée
au calendrier.
Pour annuler la programmation d’une minuterie, appuyez sur .
Une fois les réglages effectués, la charge aura lieu conformément aux
paramètres de la minuterie de charge lorsque le contacteur d’alimenta-
tion sera désactivé et le câble de charge branché sur le véhicule.
3
4
5
6
7

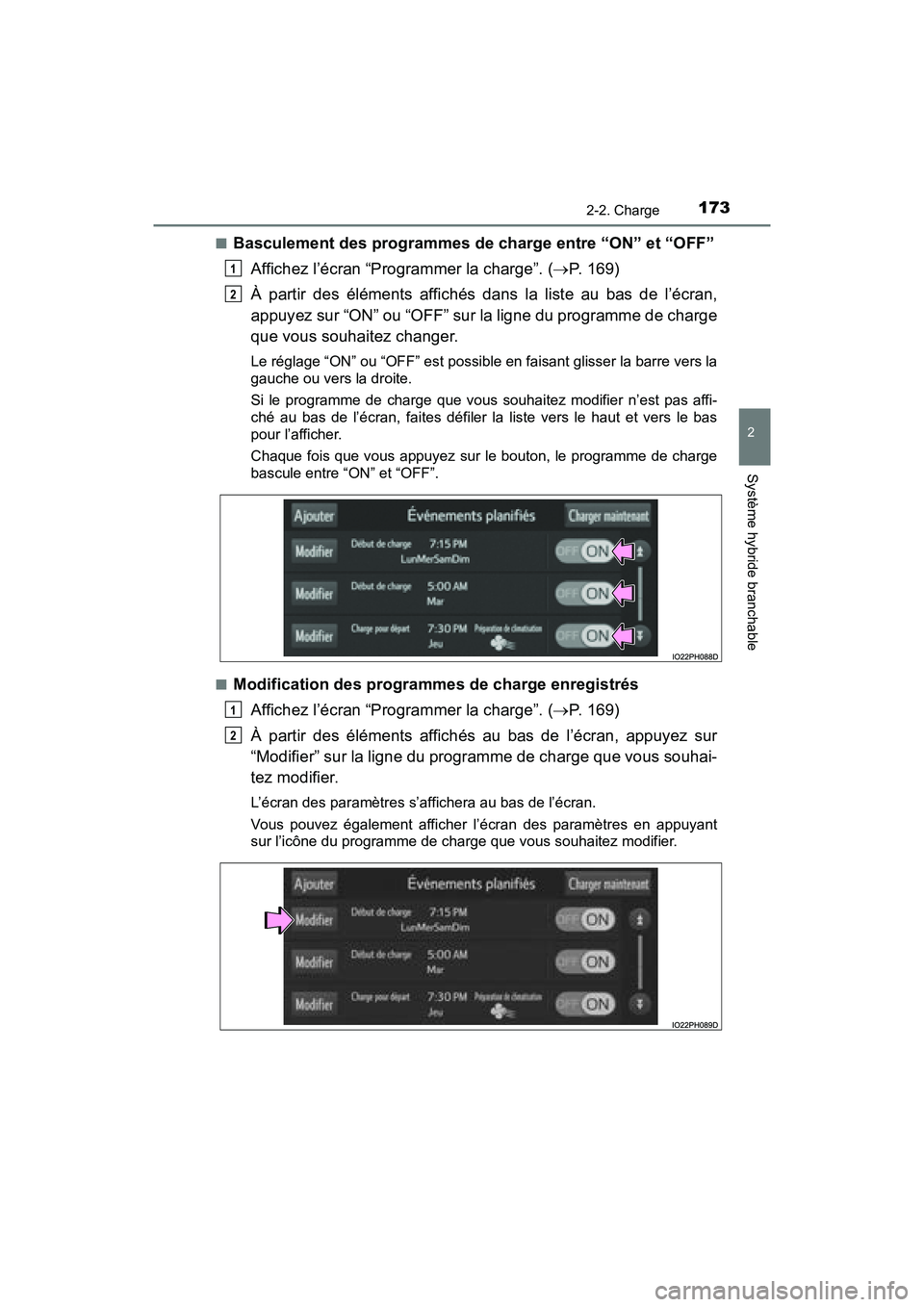

Page 175 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1732-2. Charge
2
Système hybride branchable
■Basculement des programmes de charge entre “ON” et “OFF”Affichez l’écran “Programmer la charge”. ( P. 169)
À partir des éléments affichés dans la liste au bas de l’écran,
appuyez sur “ON” ou “OFF” sur la ligne du programme de charge
que vous souhaitez changer.
Le réglage “ON” ou “OFF” est possible en faisant glisser la barre vers la
gauche ou vers la droite.
Si le programme de charge que vous souhaitez modifier n’est pas affi-
ché au bas de l’écran, faites défiler la liste vers le haut et vers le bas
pour l’afficher.
Chaque fois que vous appuyez sur le bouton, le programme de charge
bascule entre “ON” et “OFF”.
■
Modification des programmes de charge enregistrés Affichez l’écran “Programmer la charge”. ( P. 169)
À partir des éléments affichés au bas de l’écran, appuyez sur
“Modifier” sur la ligne du programme de charge que vous souhai-
tez modifier.
L’écran des paramètres s’affichera au bas de l’écran.
Vous pouvez également afficher l’écran des paramètres en appuyant
sur l’icône du programme de charge que vous souhaitez modifier.
1
2
1
2
Page 176 of 816

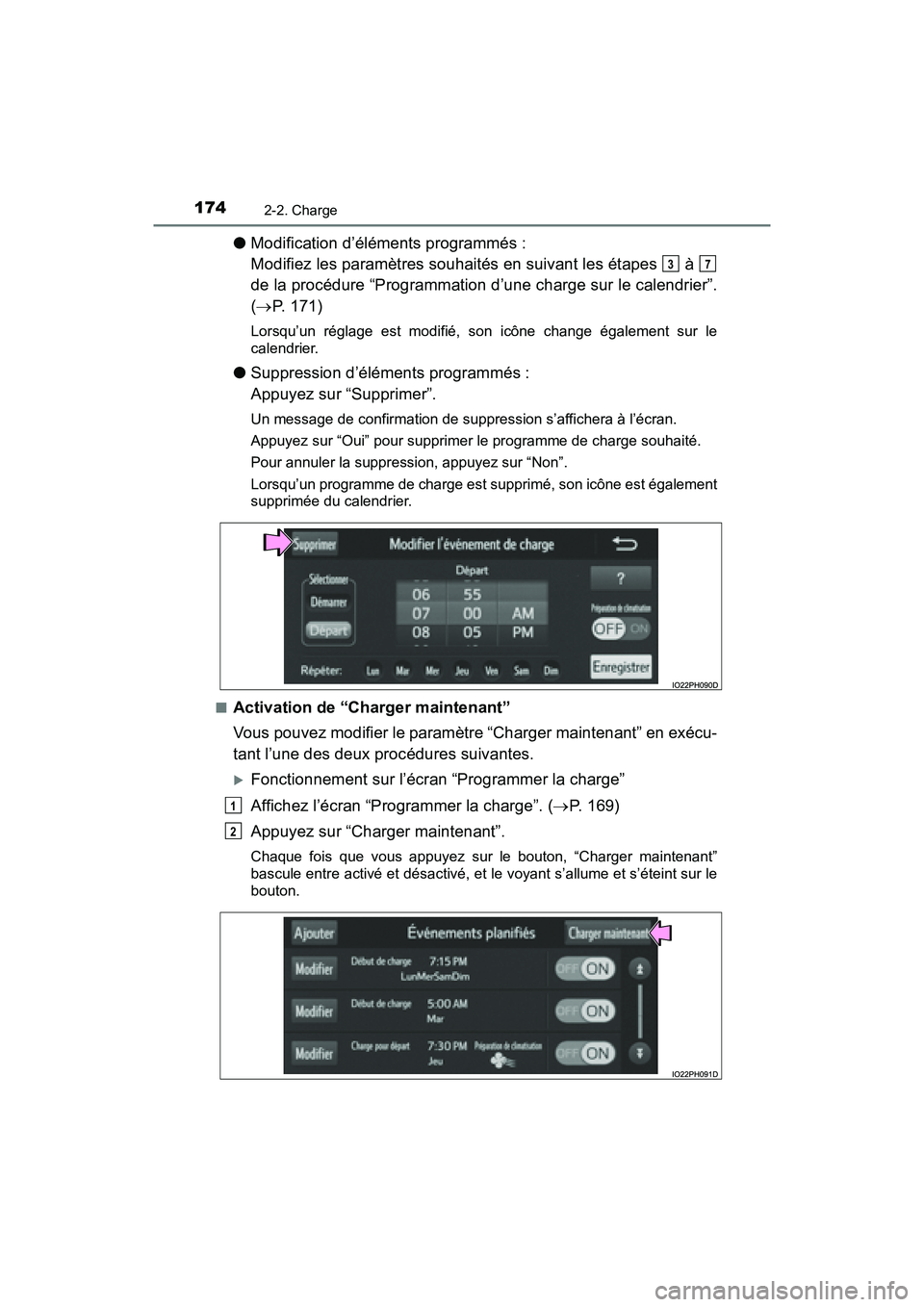

174
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
●Modification d’éléments programmés :
Modifiez les paramètres souhaités en suivant les étapes à
de la procédure “Programmation d’une charge sur le calendrier”.
( P. 171)
Lorsqu’un réglage est modifié, son icône change également sur le
calendrier.
●Suppression d’éléments programmés :
Appuyez sur “Supprimer”.
Un message de confirmation de suppression s’affichera à l’écran.
Appuyez sur “Oui” pour supprimer le programme de charge souhaité.
Pour annuler la suppression, appuyez sur “Non”.
Lorsqu’un programme de charge est supprimé, son icône est également
supprimée du calendrier.
■
Activation de “Charger maintenant”
Vous pouvez modifier le paramètre “Charger maintenant” en exécu-
tant l’une des deux procédures suivantes.
Fonctionnement sur l’écran “Programmer la charge”
Affichez l’écran “Programmer la charge”. ( P. 169)
Appuyez sur “Charger maintenant”.
Chaque fois que vous appuyez sur le bouton, “Charger maintenant”
bascule entre activé et désactivé, et le voyant s’allume et s’éteint sur le
bouton.
37
1
2

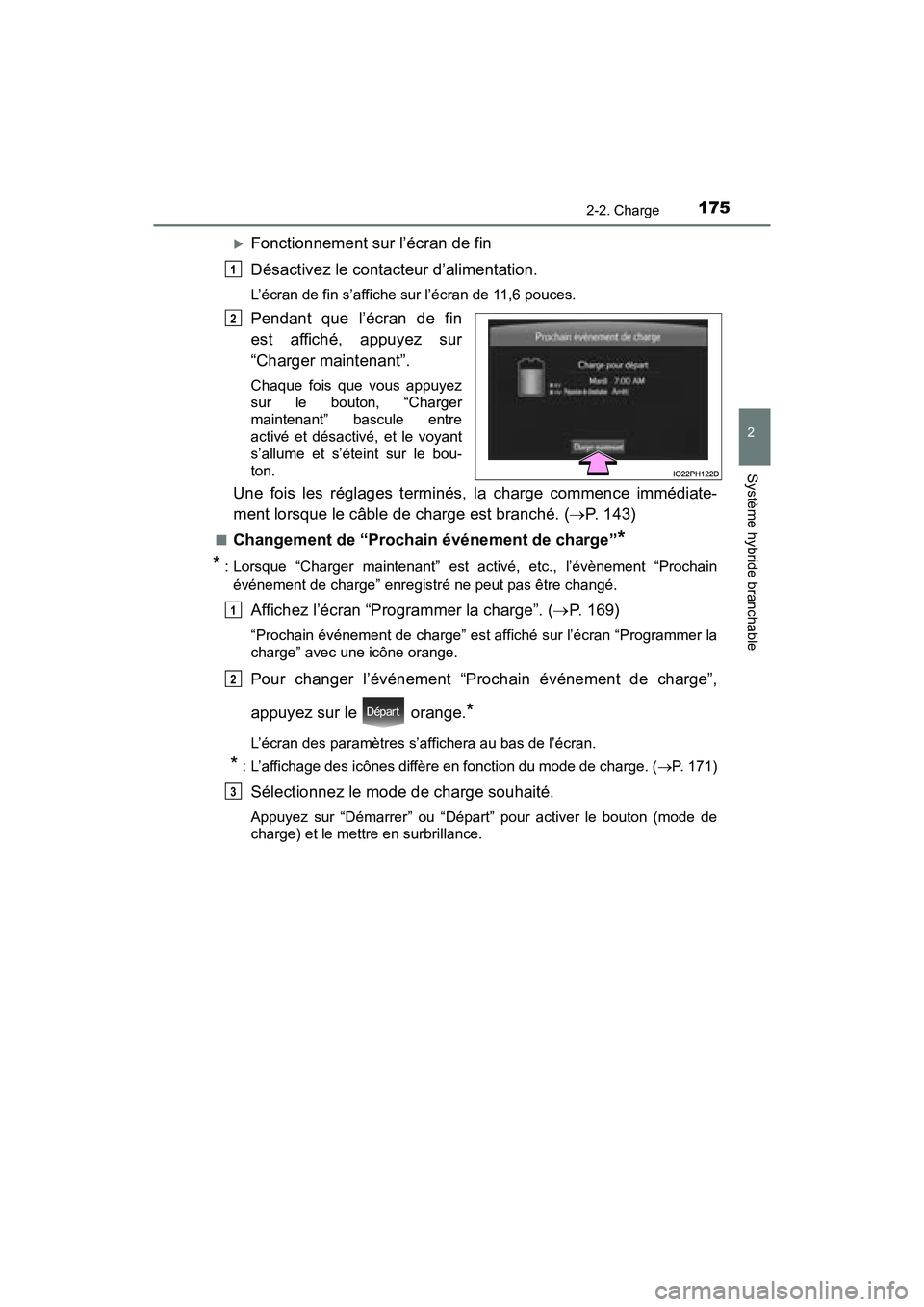

Page 177 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1752-2. Charge
2
Système hybride branchable
Fonctionnement sur l’écran de fin
Désactivez le contacteur d’alimentation.
L’écran de fin s’affiche sur l’écran de 11,6 pouces.
Pendant que l’écran de fin
est affiché, appuyez sur
“Charger maintenant”.
Chaque fois que vous appuyez
sur le bouton, “Charger
maintenant” bascule entre
activé et désactivé, et le voyant
s’allume et s’éteint sur le bou-
ton.
Une fois les réglages terminés, la charge commence immédiate-
ment lorsque le câble de charge est branché. (P. 143)
■Changement de “Prochain événement de charge”*
*
: Lorsque “Charger maintenant” est activé, etc., l’évènement “Prochain événement de charge” enregistré ne peut pas être changé.
Affichez l’écran “Programmer la charge”. ( P. 169)
“Prochain événement de charge” est affiché sur l’écran “Programmer la
charge” avec une icône orange.
Pour changer l’événement “Prochain événement de charge”,
appuyez sur le orange.
*
L’écran des paramètres s’affichera au bas de l’écran.
* : L’affichage des icônes diffère en fonction du mode de charge. ( P. 171)
Sélectionnez le mode de charge souhaité.
Appuyez sur “Démarrer” ou “Départ” pour activer le bouton (mode de
charge) et le mettre en surbrillance.
1
2
1
2
3
Page 178 of 816

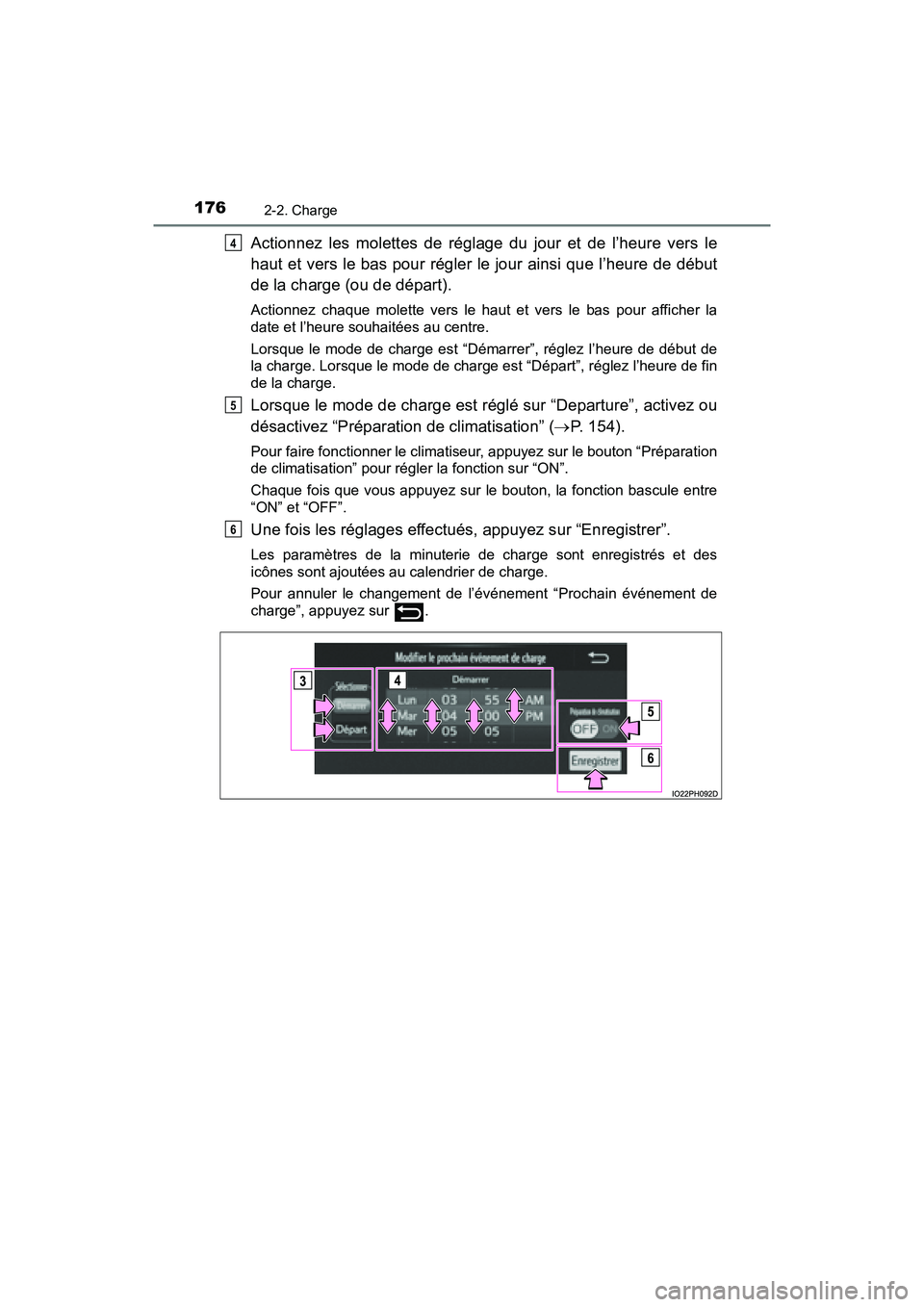

176
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
Actionnez les molettes de réglage du jour et de l’heure vers le
haut et vers le bas pour régler le jour ainsi que l’heure de début
de la charge (ou de départ).
Actionnez chaque molette vers le haut et vers le bas pour afficher la
date et l’heure souhaitées au centre.
Lorsque le mode de charge est “Démarrer”, réglez l’heure de début de
la charge. Lorsque le mode de charge est “Départ”, réglez l’heure de fin
de la charge.
Lorsque le mode de charge est réglé sur “Departure”, activez ou
désactivez “Préparation de climatisation” (P. 154).
Pour faire fonctionner le climatiseur, appuyez sur le bouton “Préparation
de climatisation” pour régler la fonction sur “ON”.
Chaque fois que vous appuyez sur le bouton, la fonction bascule entre
“ON” et “OFF”.
Une fois les réglages effectués, appuyez sur “Enregistrer”.
Les paramètres de la minuterie de charge sont enregistrés et des
icônes sont ajoutées au calendrier de charge.
Pour annuler le changement de l’événement “Prochain événement de
charge”, appuyez sur .
4
5
6

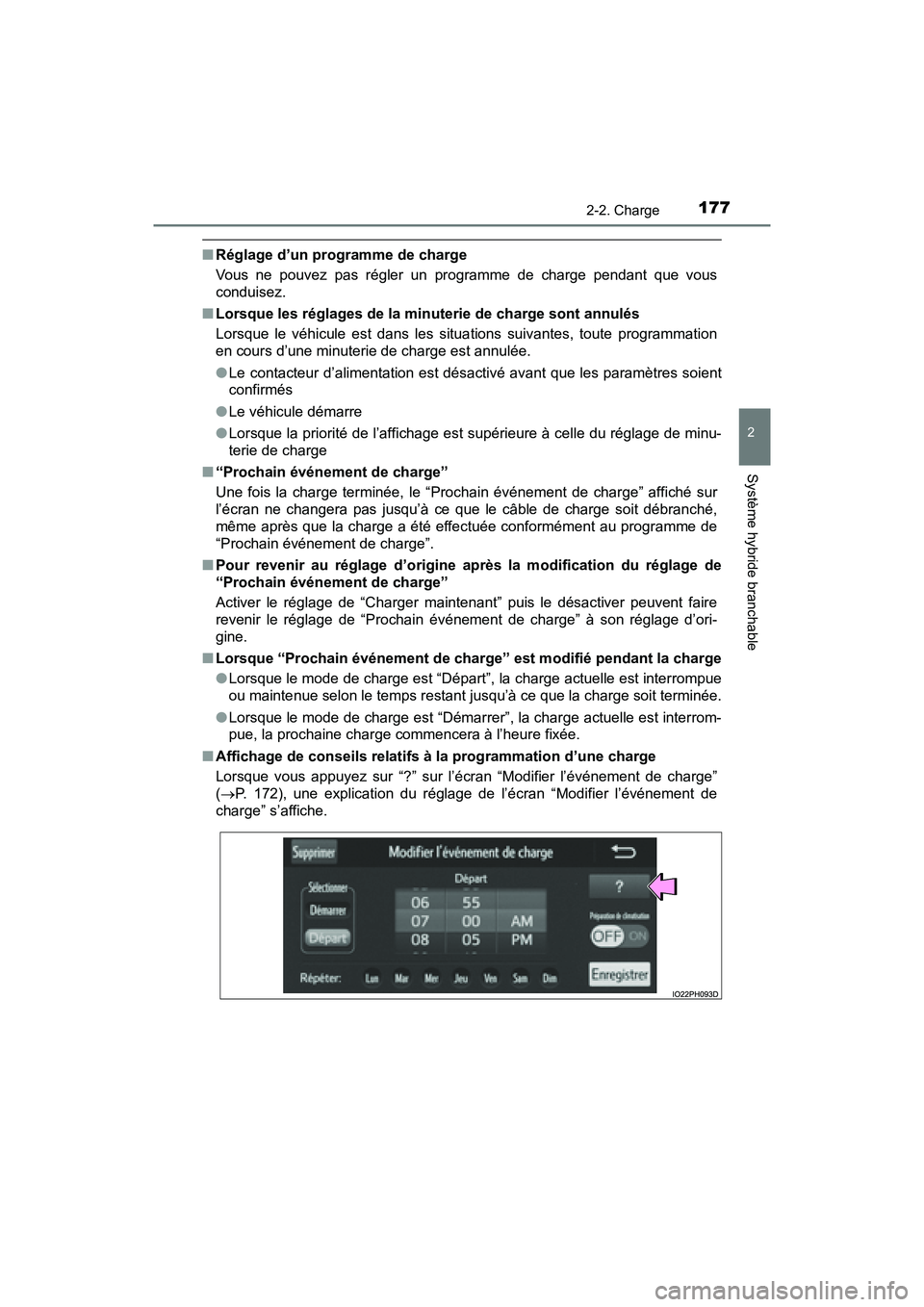

Page 179 of 816

PRIUS PRIME_OM_OM47A88D_(D)
1772-2. Charge
2
Système hybride branchable
■Réglage d’un programme de charge
Vous ne pouvez pas régler un programme de charge pendant que vous
conduisez.
■ Lorsque les réglages de la minuterie de charge sont annulés
Lorsque le véhicule est dans les situations suivantes, toute programmation
en cours d’une minuterie de charge est annulée.
●Le contacteur d’alimentation est désactivé avant que les paramètres soient
confirmés
● Le véhicule démarre
● Lorsque la priorité de l’affichage est supérieure à celle du réglage de minu-
terie de charge
■ “Prochain événement de charge”
Une fois la charge terminée, le “Prochain événement de charge” affiché sur
l’écran ne changera pas jusqu’à ce que le câble de charge soit débranché,
même après que la charge a été effectuée conformément au programme de
“Prochain événement de charge”.
■ Pour revenir au réglage d’origine après la modification du réglage de
“Prochain événement de charge”
Activer le réglage de “Charger maintenant” puis le désactiver peuvent faire
revenir le réglage de “Prochain évé nement de charge” à son réglage d’ori-
gine.
■ Lorsque “Prochain événement de charge” est modifié pendant la charge
●Lorsque le mode de charge est “Départ”, la charge actuelle est interrompue
ou maintenue selon le temps restant jusqu’à ce que la charge soit terminée.
● Lorsque le mode de charge est “Démarrer”, la charge actuelle est interrom-
pue, la prochaine charge commencera à l’heure fixée.
■ Affichage de conseils relatifs à la programmation d’une charge
Lorsque vous appuyez sur “?” sur l’écran “Modifier l’événement de charge”
( P. 172), une explication du réglage de l’écran “Modifier l’événement de
charge” s’affiche.

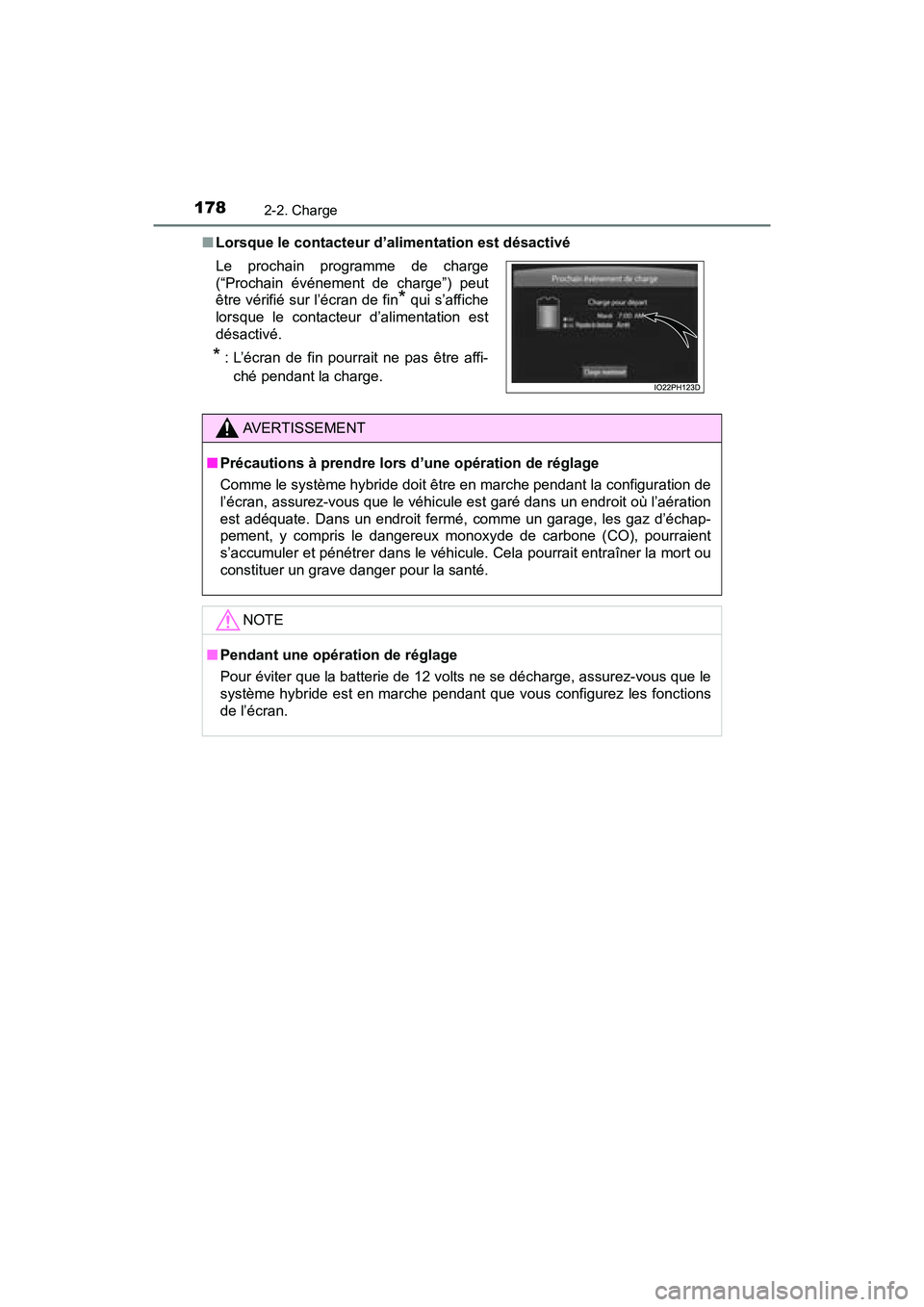

Page 180 of 816

178
PRIUS PRIME_OM_OM47A88D_(D)
2-2. Charge
■Lorsque le contacteur d’alimentation est désactivé
Le prochain programme de charge
(“Prochain événement de charge”) peut
être vérifié sur l’écran de fin
* qui s’affiche
lorsque le contacteur d’alimentation est
désactivé.
* : L’écran de fin pourrait ne pas être affi-
ché pendant la charge.
AVERTISSEMENT
■ Précautions à prendre lors d’une opération de réglage
Comme le système hybride doit être en marche pendant la configuration de
l’écran, assurez-vous que le véhicule est garé dans un endroit où l’aération
est adéquate. Dans un endroit fermé, comme un garage, les gaz d’échap-
pement, y compris le dangereux monoxyde de carbone (CO), pourraient
s’accumuler et pénétrer dans le véhicule. Cela pourrait entraîner la mort ou
constituer un grave danger pour la santé.
NOTE
■Pendant une opération de réglage
Pour éviter que la batterie de 12 volts ne se décharge, assurez-vous que le
système hybride est en marche pendant que vous configurez les fonctions
de l’écran.
