TOYOTA PRIUS PRIME 2017 Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47A88D_(D)
6497-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

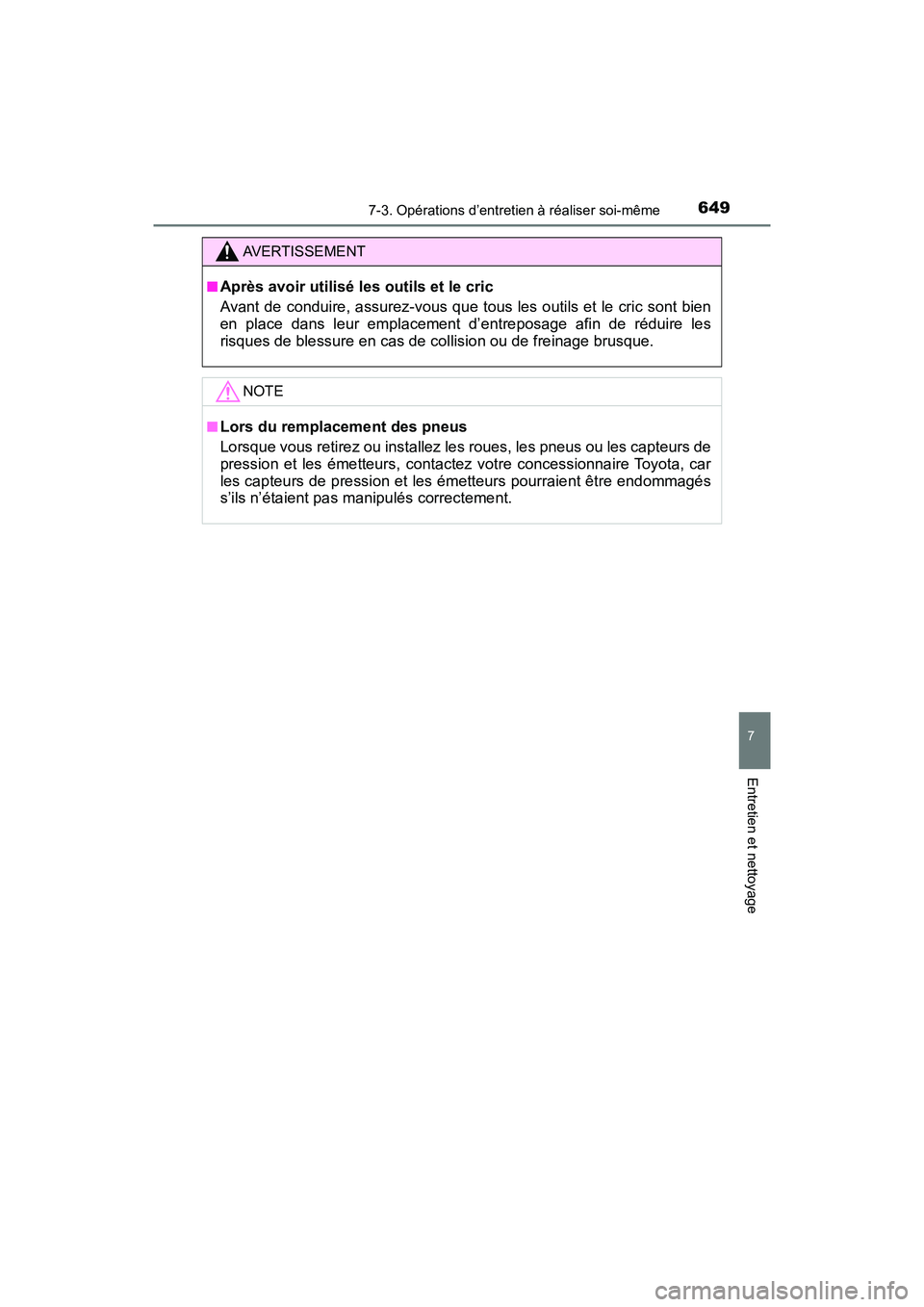

AVERTISSEMENT
■Après avoir utilisé les outils et le cric
Avant de conduire, assurez-vous que tous les outils et le cric sont bien
en place dans leur emplacement d’entreposage afin de réduire les
risques de blessure en cas de collision ou de freinage brusque.
NOTE
■Lors du remplacement des pneus
Lorsque vous retirez ou installez les roues, les pneus ou les capteurs de
pression et les émetteurs, contactez votre concessionnaire Toyota, car
les capteurs de pression et les émetteurs pourraient être endommagés
s’ils n’étaient pas manipulés correctement.

650
PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même

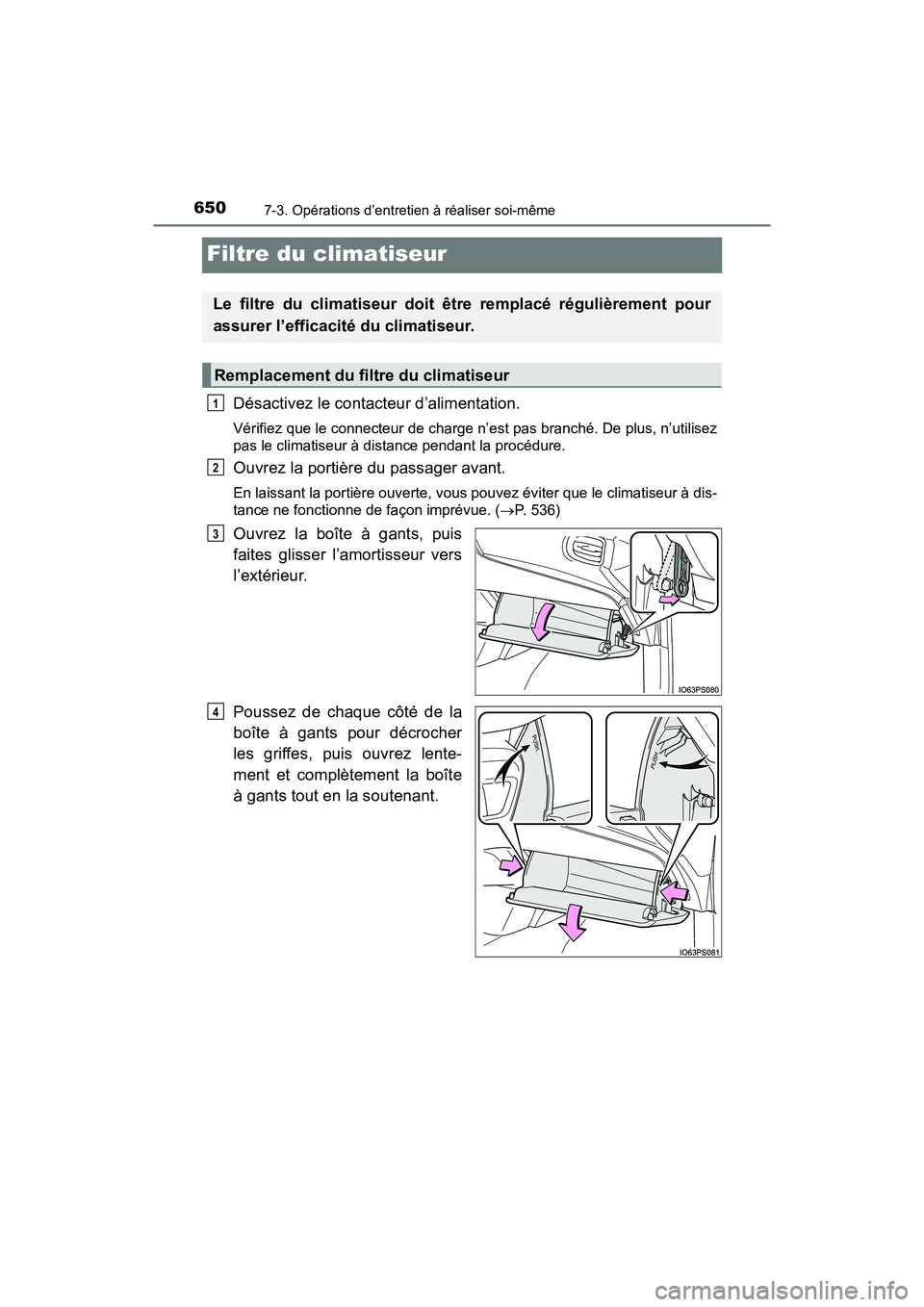

Filtre du climatiseur
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De plus, n’utilisez
pas le climatiseur à distance pendant la procédure.
Ouvrez la portière du passager avant.
En laissant la portière ouverte, vous pouvez éviter que le climatiseur à dis-
tance ne fonctionne de façon imprévue. (P. 536)
Ouvrez la boîte à gants, puis
faites glisser l’amortisseur vers
l’extérieur.
Poussez de chaque côté de la
boîte à gants pour décrocher
les griffes, puis ouvrez lente-
ment et complètement la boîte
à gants tout en la soutenant.
Le filtre du climatiseur doit être remplacé régulièrement pour
assurer l’efficacité du climatiseur.
Remplacement du filtre du climatiseur
1
2
3
4

PRIUS PRIME_OM_OM47A88D_(D)
6517-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

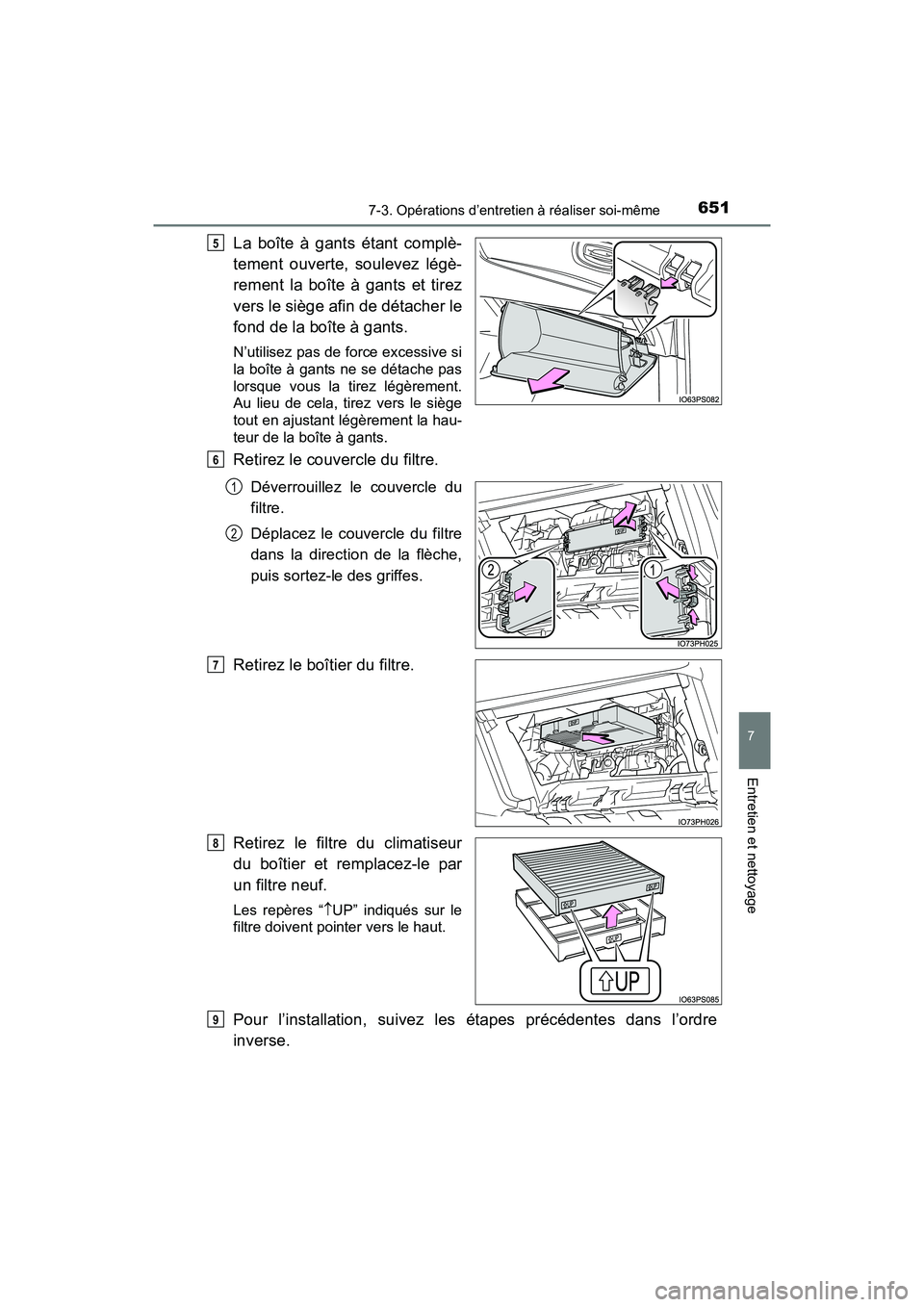

La boîte à gants étant complè-
tement ouverte, soulevez légè-
rement la boîte à gants et tirez
vers le siège afin de détacher le
fond de la boîte à gants.
N’utilisez pas de force excessive si
la boîte à gants ne se détache pas
lorsque vous la tirez légèrement.
Au lieu de cela, tirez vers le siège
tout en ajustant légèrement la hau-
teur de la boîte à gants.
Retirez le couvercle du filtre.
Déverrouillez le couvercle du
filtre.
Déplacez le couvercle du filtre
dans la direction de la flèche,
puis sortez-le des griffes.
Retirez le boîtier du filtre.
Retirez le filtre du climatiseur
du boîtier et remplacez-le par
un filtre neuf.
Les repères “UP” indiqués sur le
filtre doivent pointer vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
5
6
1
2
7
8
9

652
PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même

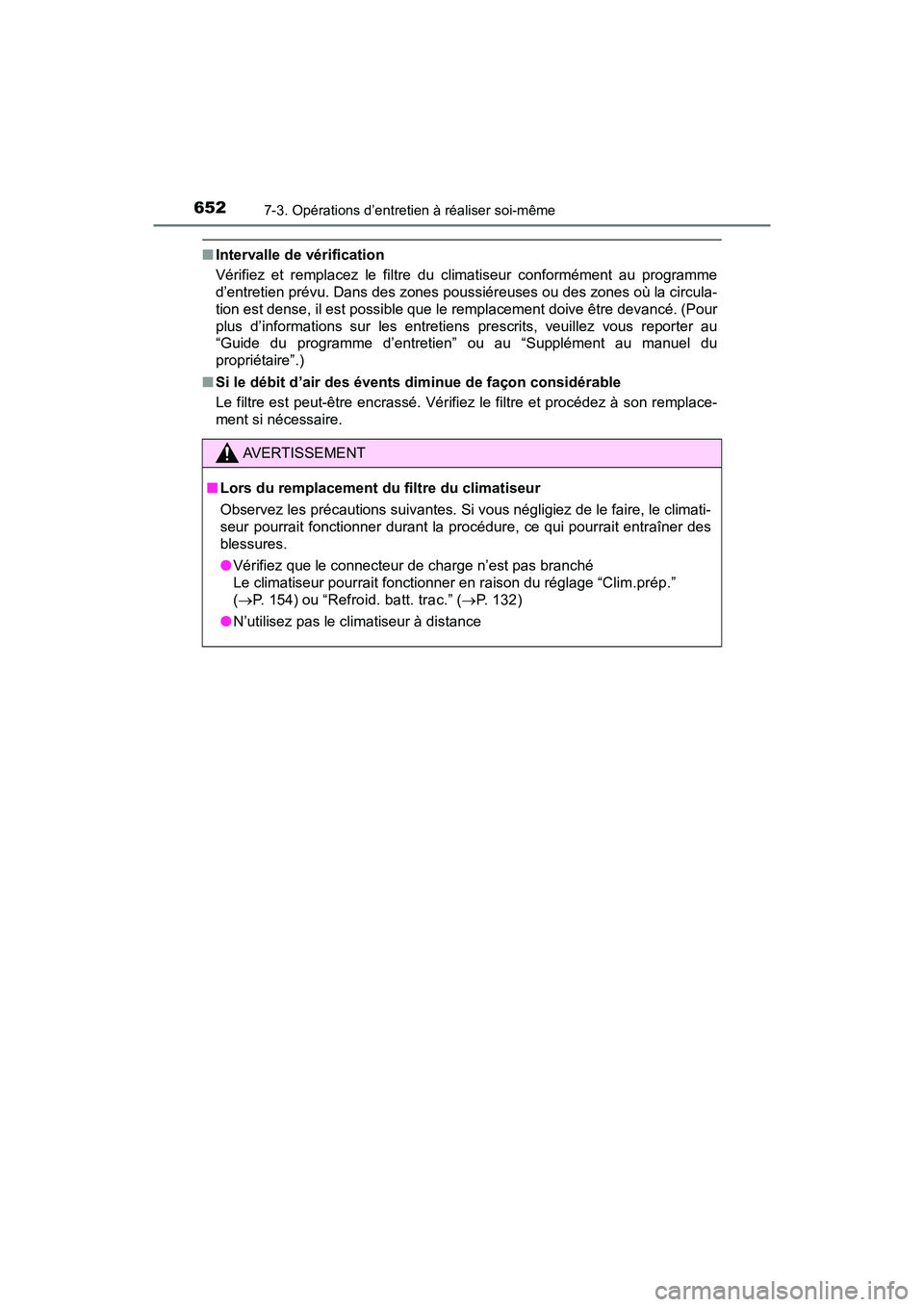

■Intervalle de vérification
Vérifiez et remplacez le filtre du climatiseur conformément au programme
d’entretien prévu. Dans des zones poussiéreuses ou des zones où la circula-
tion est dense, il est possible que le remplacement doive être devancé. (Pour
plus d’informations sur les entretiens prescrits, veuillez vous reporter au
“Guide du programme d’entretien” ou au “Supplément au manuel du
propriétaire”.)
■ Si le débit d’air des évents diminue de façon considérable
Le filtre est peut-être encrassé. Vérifiez le filtre et procédez à son remplace-
ment si nécessaire.
AVERTISSEMENT
■Lors du remplacement du filtre du climatiseur
Observez les précautions suivantes. Si vous négligiez de le faire, le climati-
seur pourrait fonctionner durant la pr océdure, ce qui pourrait entraîner des
blessures.
● Vérifiez que le connecteur de charge n’est pas branché
Le climatiseur pourrait fonctionner en raison du réglage “Clim.prép.”
(P. 154) ou “Refroid. batt. trac.” ( P. 132)
● N’utilisez pas le climatiseur à distance

PRIUS PRIME_OM_OM47A88D_(D)

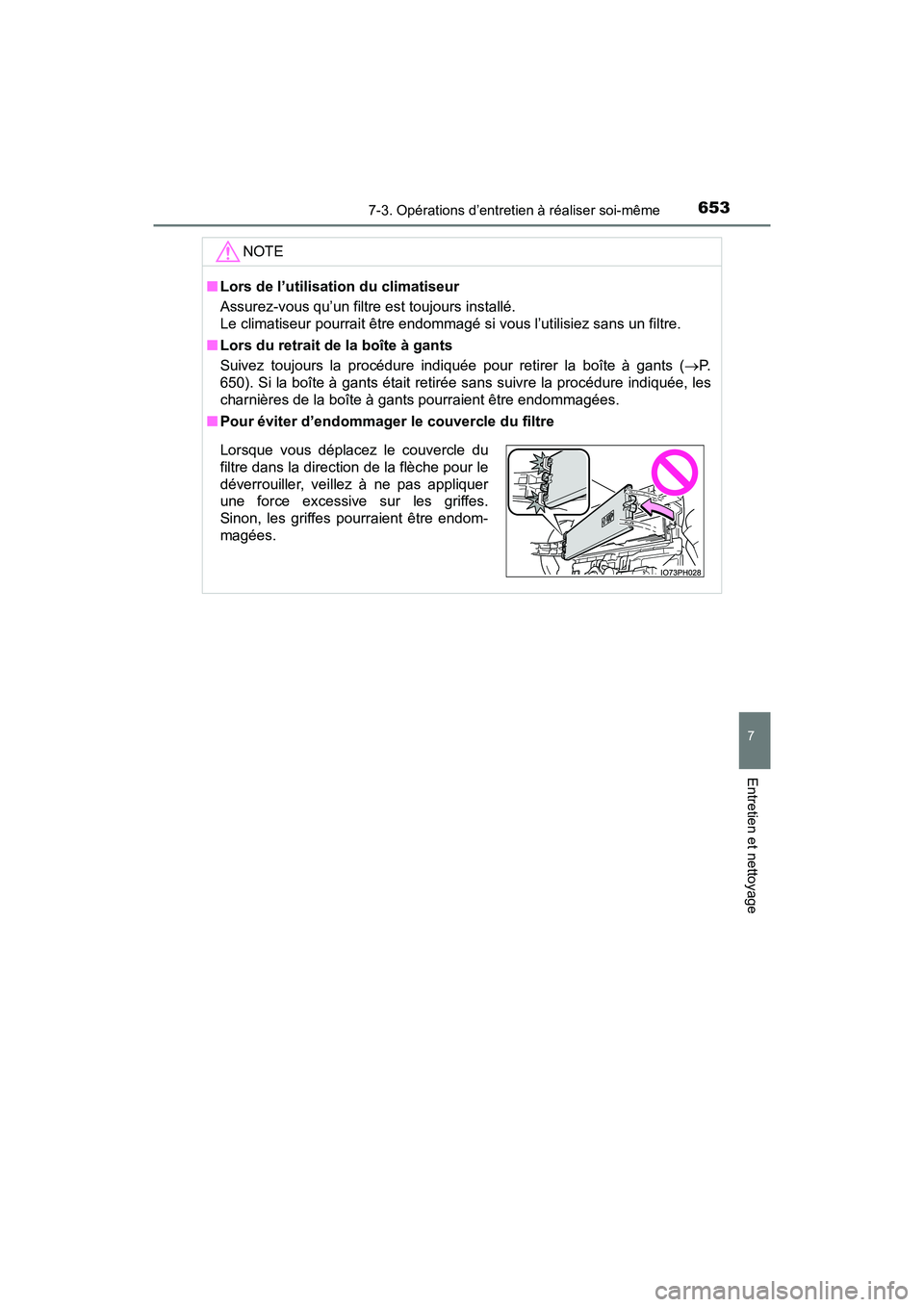

6537-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage
NOTE
■Lors de l’utilisation du climatiseur
Assurez-vous qu’un filtre est toujours installé.
Le climatiseur pourrait être endommagé si vous l’utilisiez sans un filtre.
■ Lors du retrait de la boîte à gants
Suivez toujours la procédure indiquée pour retirer la boîte à gants ( P.
650). Si la boîte à gants était retirée sans suivre la procédure indiquée, les
charnières de la boîte à gants pourraient être endommagées.
■ Pour éviter d’endommager le couvercle du filtre
Lorsque vous déplacez le couvercle du
filtre dans la direction de la flèche pour le
déverrouiller, veillez à ne pas appliquer
une force excessive sur les griffes.
Sinon, les griffes pourraient être endom-
magées.

654
PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même

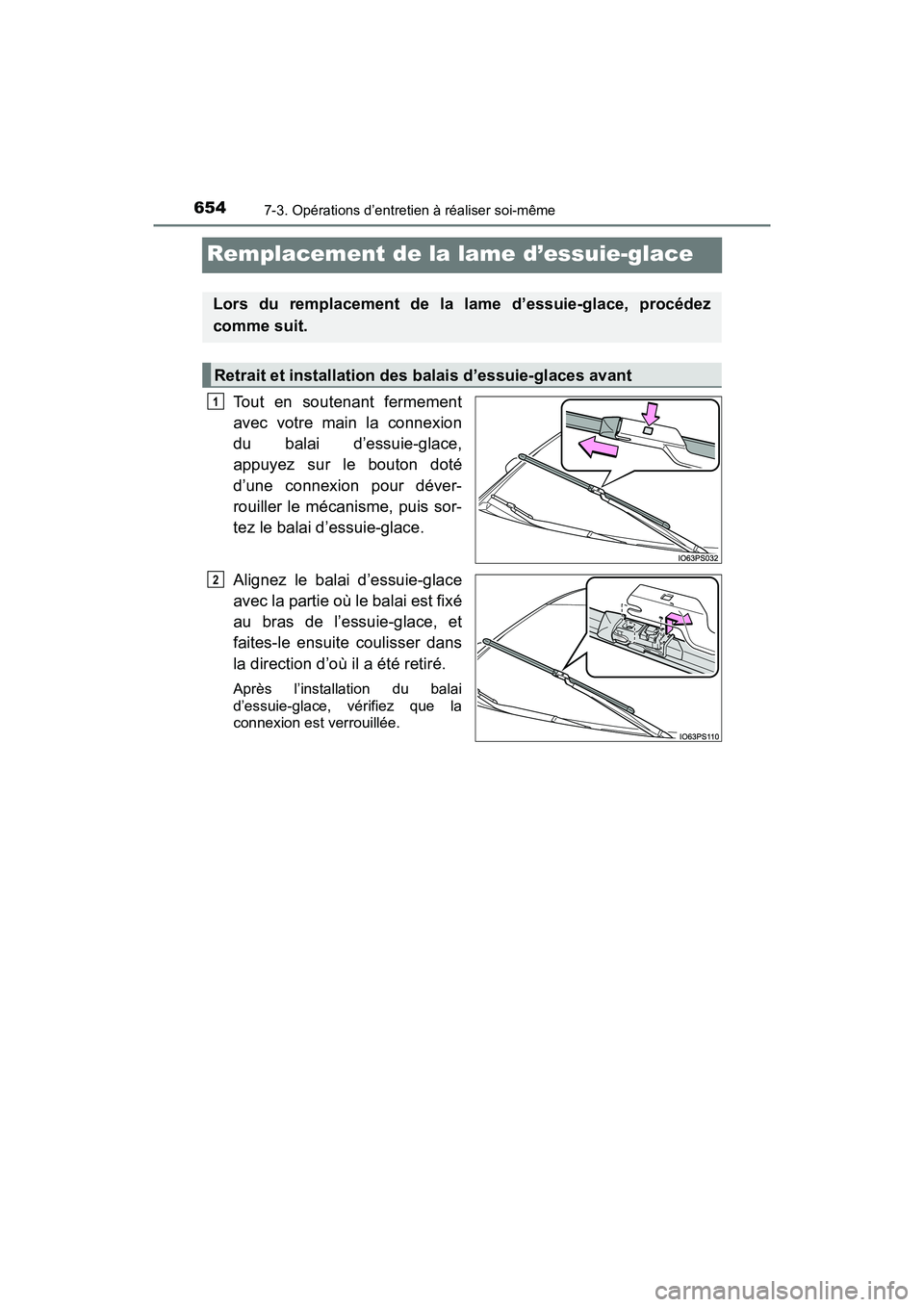

Remplacement de la lame d’essuie-glace
Tout en soutenant fermement
avec votre main la connexion
du balai d’essuie-glace,
appuyez sur le bouton doté
d’une connexion pour déver-
rouiller le mécanisme, puis sor-
tez le balai d’essuie-glace.
Alignez le balai d’essuie-glace
avec la partie où le balai est fixé
au bras de l’essuie-glace, et
faites-le ensuite coulisser dans
la direction d’où il a été retiré.
Après l’installation du balai
d’essuie-glace, vérifiez que la
connexion est verrouillée.
Lors du remplacement de la lame d’essuie-glace, procédez
comme suit.
Retrait et installation des balais d’essuie-glaces avant
1
2

PRIUS PRIME_OM_OM47A88D_(D)
6557-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

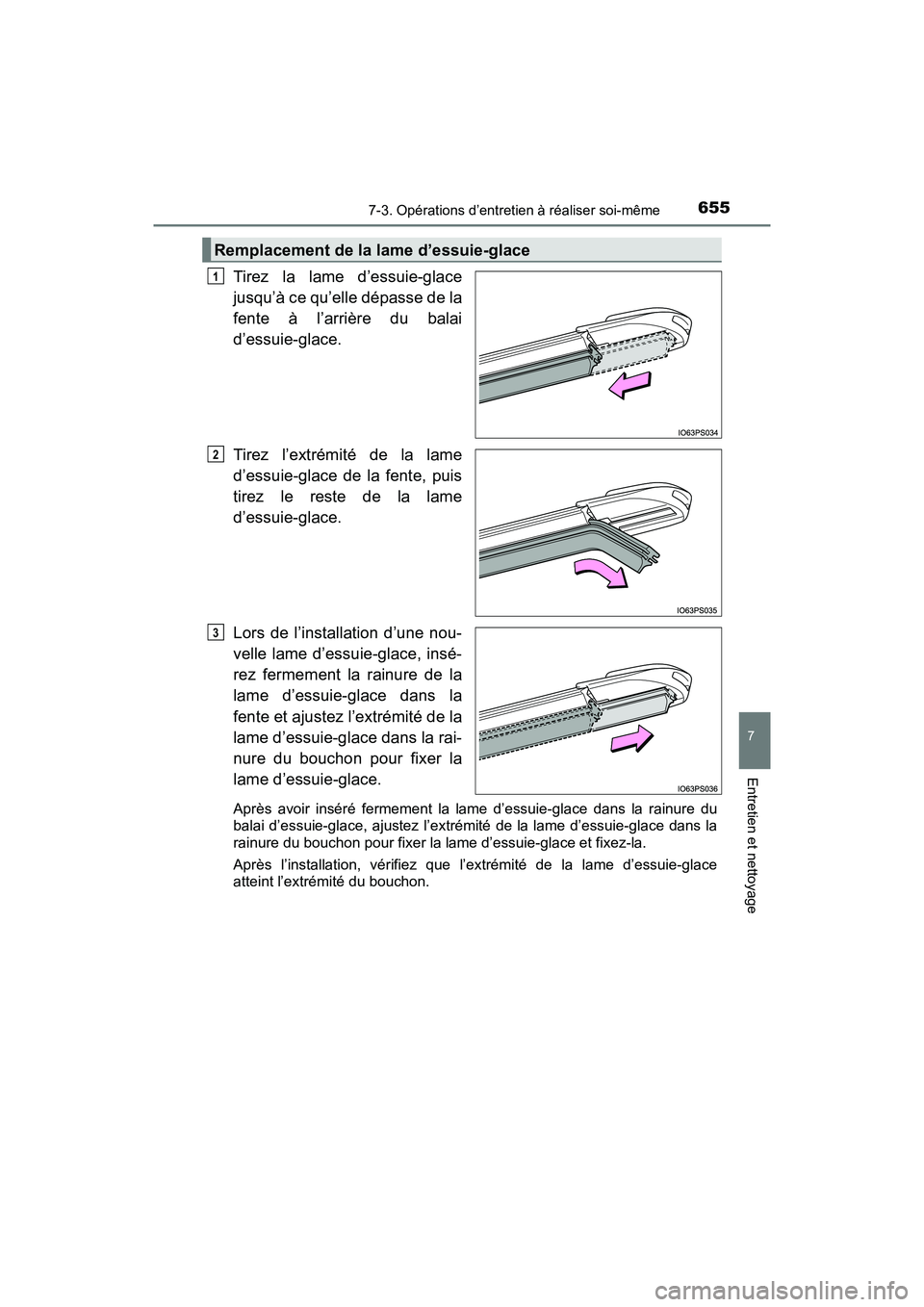

Tirez la lame d’essuie-glace
jusqu’à ce qu’elle dépasse de la
fente à l’arrière du balai
d’essuie-glace.
Tirez l’extrémité de la lame
d’essuie-glace de la fente, puis
tirez le reste de la lame
d’essuie-glace.
Lors de l’installation d’une nou-
velle lame d’essuie-glace, insé-
rez fermement la rainure de la
lame d’essuie-glace dans la
fente et ajustez l’extrémité de la
lame d’essuie-glace dans la rai-
nure du bouchon pour fixer la
lame d’essuie-glace.
Après avoir inséré fermement la lame d’essuie-glace dans la rainure du
balai d’essuie-glace, ajustez l’extrémité de la lame d’essuie-glace dans la
rainure du bouchon pour fixer la lame d’essuie-glace et fixez-la.
Après l’installation, vérifiez que l’extrémité de la lame d’essuie-glace
atteint l’extrémité du bouchon.
Remplacement de la lame d’essuie-glace
1
2
3

656
PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même

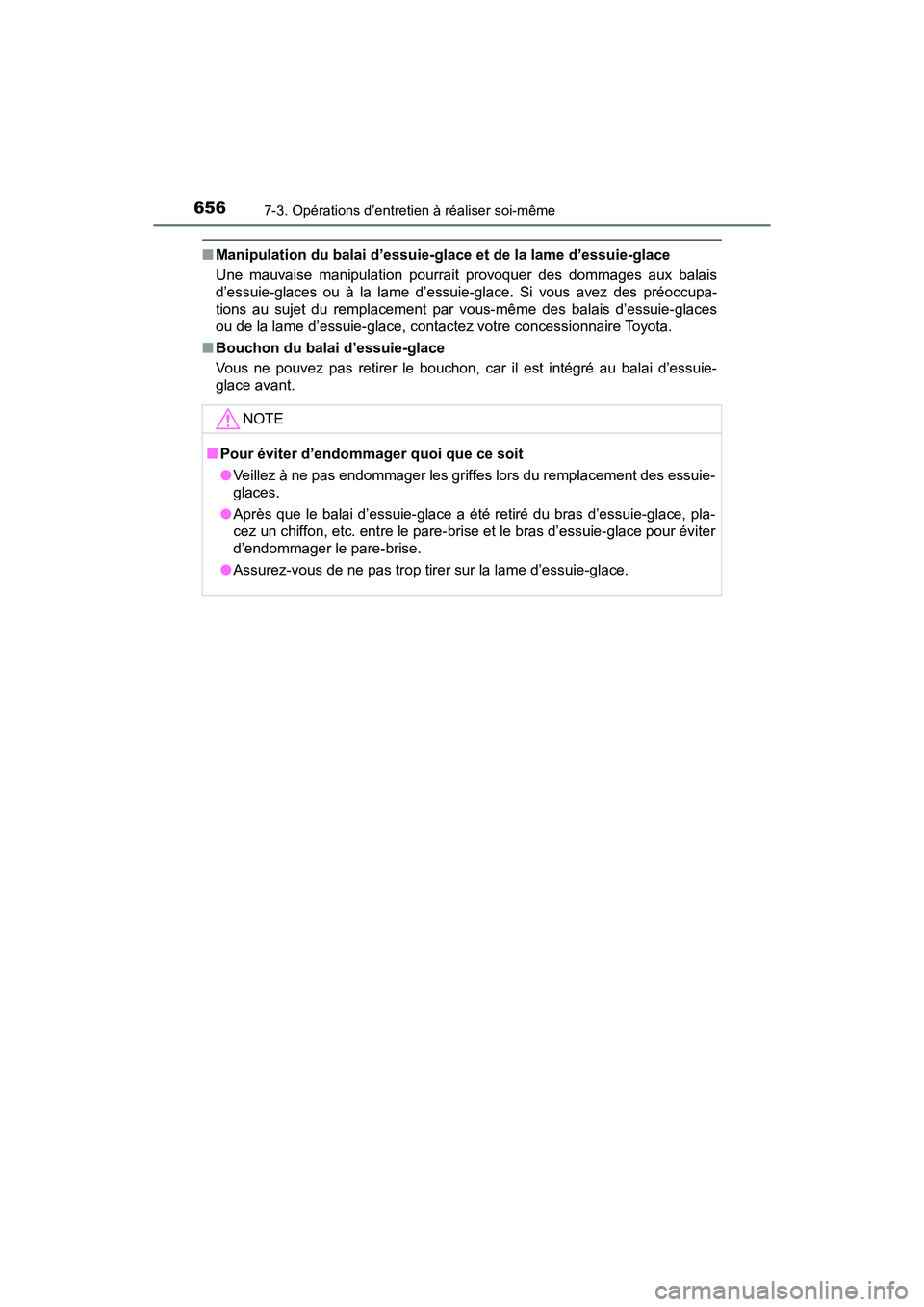

■Manipulation du balai d’essuie-glace et de la lame d’essuie-glace
Une mauvaise manipulation pourrait provoquer des dommages aux balais
d’essuie-glaces ou à la lame d’essuie-glace. Si vous avez des préoccupa-
tions au sujet du remplacement par vous-même des balais d’essuie-glaces
ou de la lame d’essuie-glace, contactez votre concessionnaire Toyota.
■ Bouchon du balai d’essuie-glace
Vous ne pouvez pas retirer le bouchon, car il est intégré au balai d’essuie-
glace avant.
NOTE
■Pour éviter d’endommager quoi que ce soit
●Veillez à ne pas endommager les griffes lors du remplacement des essuie-
glaces.
● Après que le balai d’essuie-glace a été retiré du bras d’essuie-glace, pla-
cez un chiffon, etc. entre le pare-brise et le bras d’essuie-glace pour éviter
d’endommager le pare-brise.
● Assurez-vous de ne pas trop tirer sur la lame d’essuie-glace.

657
PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même
7
Entretien et nettoyage

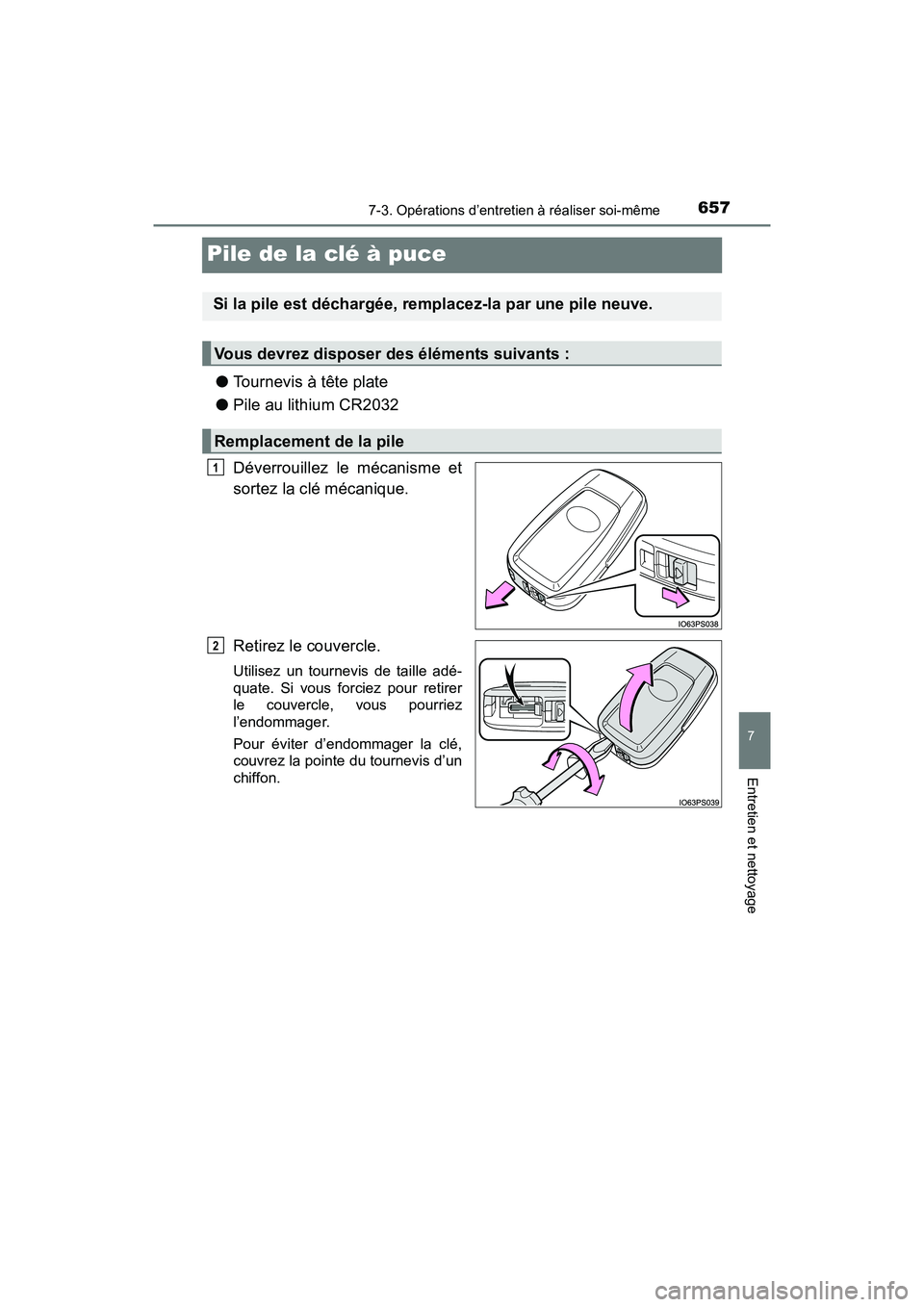

Pile de la clé à puce
●Tournevis à tête plate
● Pile au lithium CR2032
Déverrouillez le mécanisme et
sortez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis de taille adé-
quate. Si vous forciez pour retirer
le couvercle, vous pourriez
l’endommager.
Pour éviter d’endommager la clé,
couvrez la pointe du tournevis d’un
chiffon.
Si la pile est déchargée, remplacez-la par une pile neuve.
Vous devrez disposer des éléments suivants :
Remplacement de la pile
1
2

658

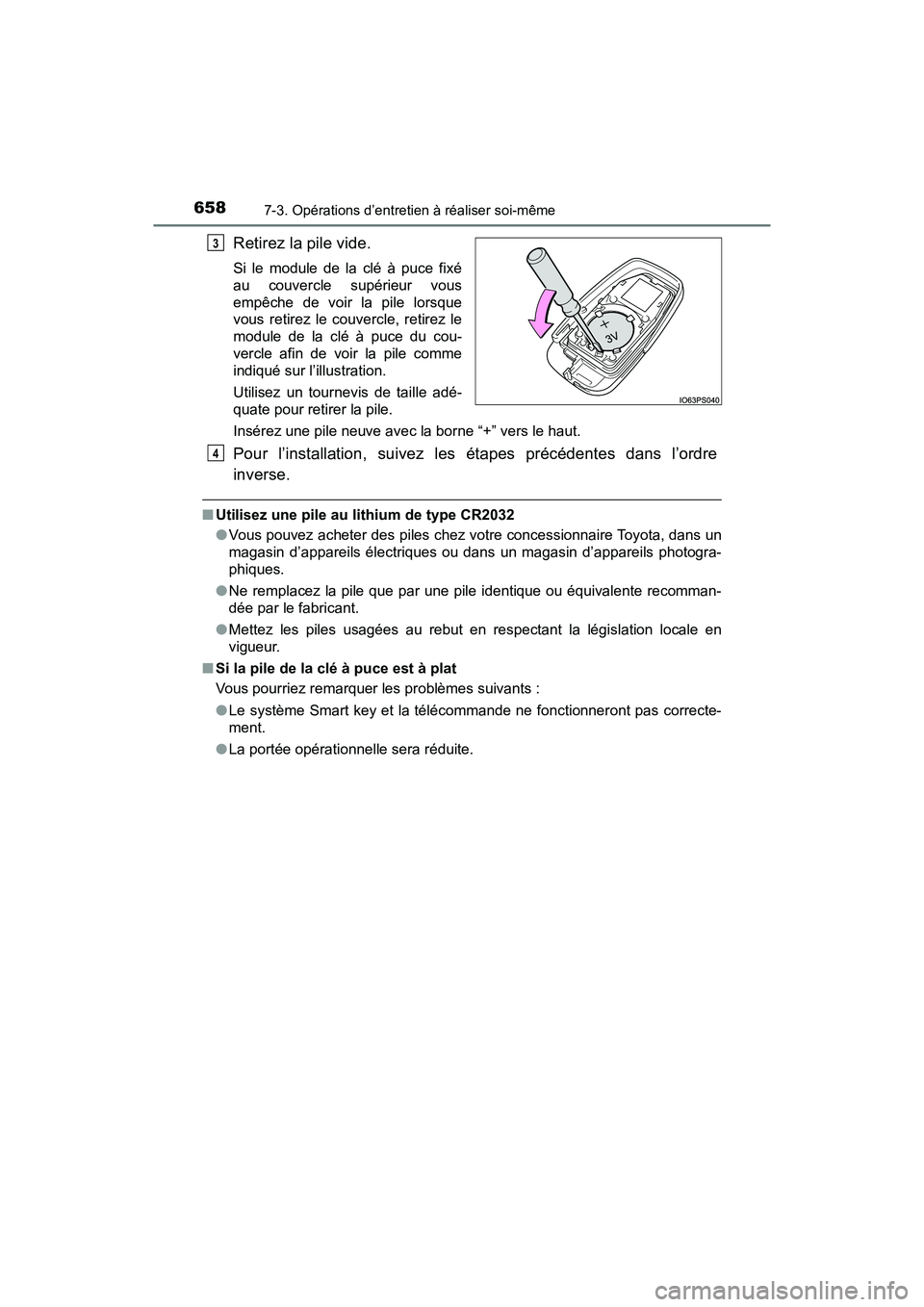

PRIUS PRIME_OM_OM47A88D_(D)
7-3. Opérations d’entretien à réaliser soi-même
Retirez la pile vide.
Si le module de la clé à puce fixé
au couvercle supérieur vous
empêche de voir la pile lorsque
vous retirez le couvercle, retirez le
module de la clé à puce du cou-
vercle afin de voir la pile comme
indiqué sur l’illustration.
Utilisez un tournevis de taille adé-
quate pour retirer la pile.
Insérez une pile neuve avec la borne “+” vers le haut.
Pour l’installation, suivez les étapes précédentes dans l’ordre
inverse.
■Utilisez une pile au lithium de type CR2032
●Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans un
magasin d’appareils électriques ou dans un magasin d’appareils photogra-
phiques.
● Ne remplacez la pile que par une pile identique ou équivalente recomman-
dée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
●Le système Smart key et la télécommande ne fonctionneront pas correcte-
ment.
● La portée opérationnelle sera réduite.
3
4
