TOYOTA PROACE 2016 Betriebsanleitungen (in German)

241
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

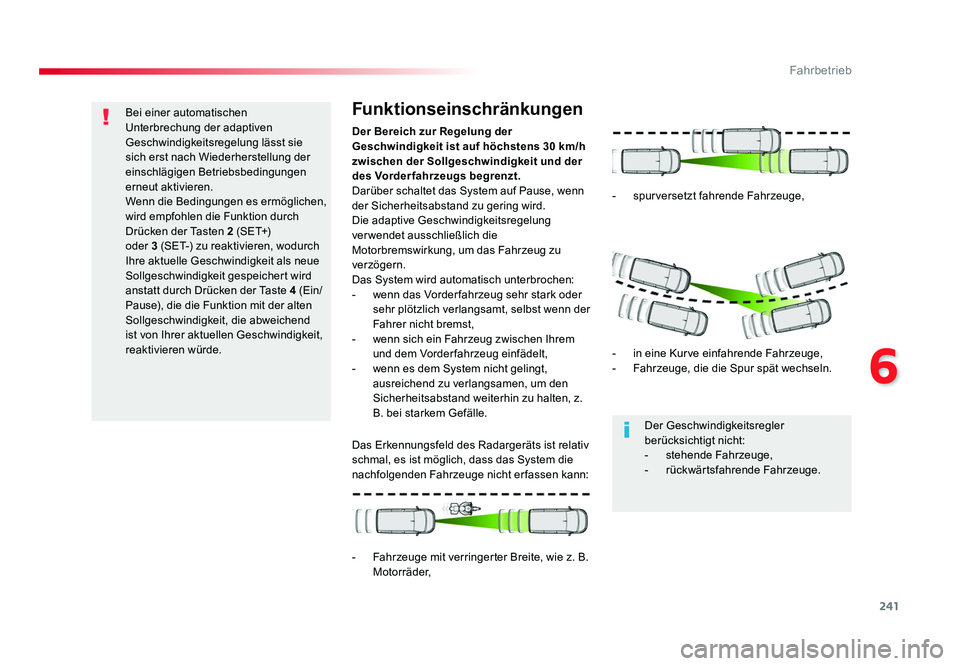

Bei einer automatischen
Unterbrechung der adaptiven
Geschwindigkeitsregelung lässt sie
sich erst nach Wiederherstellung der
einschlägigen Betriebsbedingungen
erneut aktivieren.
Wenn die Bedingungen es ermöglichen,
wird empfohlen die Funktion durch
Drücken der Tasten 2 (SET+)
oder 3 (SET-) zu reaktivieren, wodurch
Ihre aktuelle Geschwindigkeit als neue
Sollgeschwindigkeit gespeichert wird
anstatt durch Drücken der Taste 4 (Ein/
Pause), die die Funktion mit der alten
Sollgeschwindigkeit, die abweichend
ist von Ihrer aktuellen Geschwindigkeit,
reaktivieren würde. Der Bereich zur Regelung der
Geschwindigkeit ist auf höchstens 30 km/h
zwischen der Sollgeschwindigkeit und der
des Vorderfahrzeugs begrenzt.
Darüber schaltet das System auf Pause, wenn
der Sicherheitsabstand zu gering wird.
Die adaptive Geschwindigkeitsregelung
ver wendet ausschließlich die
Motorbremswirkung, um das Fahrzeug zu
verzögern.
Das System wird automatisch unterbrochen:
- wenn das Vorder fahrzeug sehr stark oder
sehr plötzlich verlangsamt, selbst wenn der
Fahrer nicht bremst,
- wenn sich ein Fahrzeug zwischen Ihrem und dem Vorder fahrzeug einfädelt,
- wenn es dem System nicht gelingt, ausreichend zu verlangsamen, um den
Sicherheitsabstand weiterhin zu halten, z.
B. bei starkem Gefälle.Funktionseinschränkungen
Das Erkennungsfeld des Radargeräts ist relativ
schmal, es ist möglich, dass das System die
nachfolgenden Fahrzeuge nicht er fassen kann:
- Fahrzeuge mit verringerter Breite, wie z. B. M o t o r r ä d e r, -
spurversetzt fahrende Fahrzeuge,
- in eine Kurve einfahrende Fahrzeuge,
- Fahrzeuge, die die Spur spät wechseln. Der Geschwindigkeitsregler
berücksichtigt nicht:
- stehende Fahrzeuge,
- rückwärtsfahrende Fahrzeuge.
Proace_de.indb 24122/07/2016 14:44

242
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

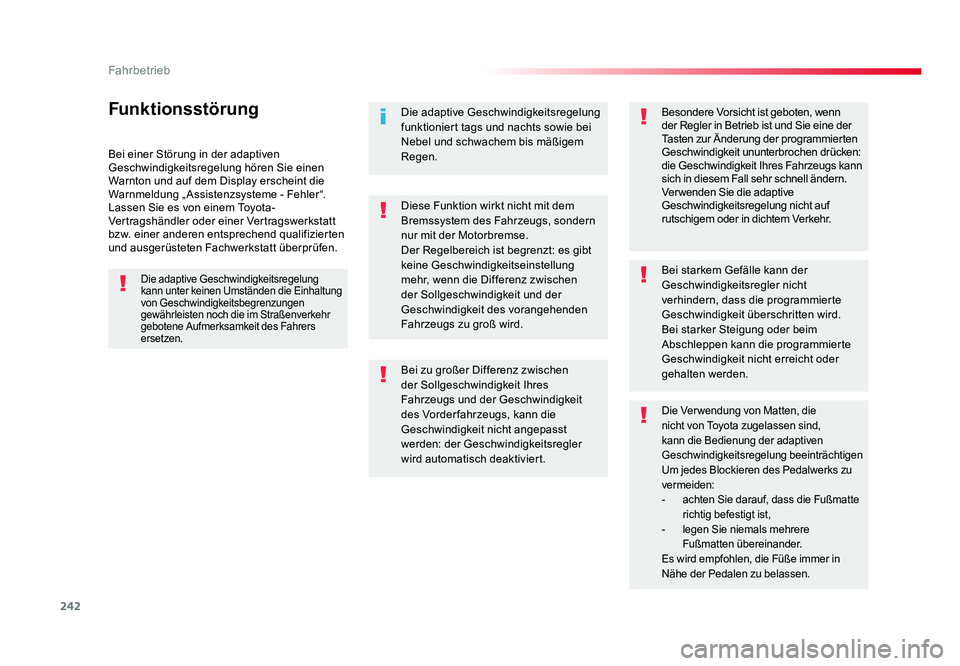

Bei einer Störung in der adaptiven
Geschwindigkeitsregelung hören Sie einen
Warnton und auf dem Display erscheint die
Warnmeldung „ Assistenzsysteme - Fehler“.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungDie adaptive Geschwindigkeitsregelung
funktioniert tags und nachts sowie bei
Nebel und schwachem bis mäßigem
Regen.Besondere Vorsicht ist geboten, wenn
der Regler in Betrieb ist und Sie eine der
Tasten zur Änderung der programmierten
Geschwindigkeit ununterbrochen drücken:
die Geschwindigkeit Ihres Fahrzeugs kann
sich in diesem Fall sehr schnell ändern.
Ver wenden Sie die adaptive
Geschwindigkeitsregelung nicht auf
rutschigem oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder beim
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht oder
gehalten werden.
Die Ver wendung von Matten, die
nicht von Toyota zugelassen sind,
kann die Bedienung der adaptiven
Geschwindigkeitsregelung beeinträchtigen
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
achten Sie darauf, dass die Fußmatte
richtig befestigt ist,
- legen Sie niemals mehrere
Fußmatten übereinander.
Es wird empfohlen, die Füße immer in
Nähe der Pedalen zu belassen.
Bei zu großer Differenz zwischen
der Sollgeschwindigkeit Ihres
Fahrzeugs und der Geschwindigkeit
des Vorder fahrzeugs, kann die
Geschwindigkeit nicht angepasst
werden: der Geschwindigkeitsregler
wird automatisch deaktiviert. Diese Funktion wirkt nicht mit dem
Bremssystem des Fahrzeugs, sondern
nur mit der Motorbremse.
Der Regelbereich ist begrenzt: es gibt
keine Geschwindigkeitseinstellung
mehr, wenn die Differenz zwischen
der Sollgeschwindigkeit und der
Geschwindigkeit des vorangehenden
Fahrzeugs zu groß wird.
Die adaptive Geschwindigkeitsregelung
kann unter keinen Umständen die Einhaltung
von Geschwindigkeitsbegrenzungen
gewährleisten noch die im Straßenverkehr
gebotene Aufmerksamkeit des Fahrers
ersetzen.
Proace_de.indb 24222/07/2016 14:44

243
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

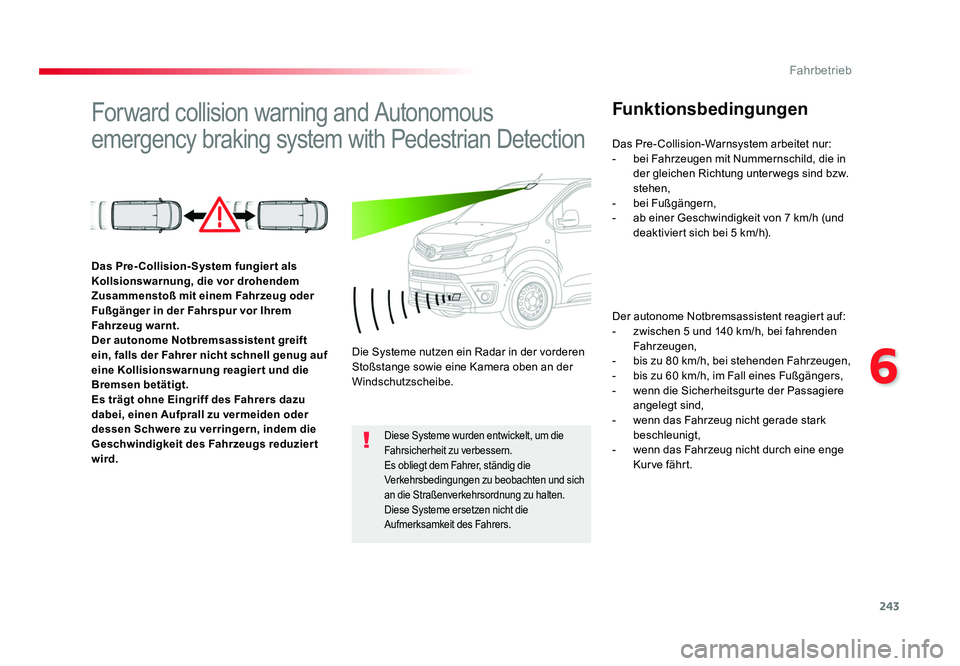

Forward collision warning and Autonomous
emergency braking system with Pedestrian DetectionFunktionsbedingungen
Der autonome Notbremsassistent reagiert auf:
- zwischen 5 und 140 km/h, bei fahrenden Fahrzeugen,
- bis zu 80 km/h, bei stehenden Fahrzeugen,
- bis zu 60 km/h, im Fall eines Fußgängers,
- wenn die Sicherheitsgurte der Passagiere angelegt sind,
- wenn das Fahrzeug nicht gerade stark beschleunigt,
- wenn das Fahrzeug nicht durch eine enge Kurve fährt.
Das Pre-Collision-System fungiert als
Kollsionswarnung, die vor drohendem
Zusammenstoß mit einem Fahrzeug oder
Fußgänger in der Fahrspur vor Ihrem
Fahrzeug warnt.
Der autonome Notbremsassistent greift
ein, falls der Fahrer nicht schnell genug auf
eine Kollisionswarnung reagiert und die
Bremsen betätigt.
Es trägt ohne Eingriff des Fahrers dazu
dabei, einen Aufprall zu vermeiden oder
dessen Schwere zu verringern, indem die
Geschwindigkeit des Fahrzeugs reduziert
wird.
Die Systeme nutzen ein Radar in der vorderen
Stoßstange sowie eine Kamera oben an der
Windschutzscheibe.
Diese Systeme wurden entwickelt, um die
Fahrsicherheit zu verbessern.
Es obliegt dem Fahrer, ständig die
Verkehrsbedingungen zu beobachten und sich
an die Straßenverkehrsordnung zu halten.
Diese Systeme ersetzen nicht die
Aufmerksamkeit des Fahrers.
Das Pre- Collision-Warnsystem arbeitet nur:
- bei Fahrzeugen mit Nummernschild, die in
der gleichen Richtung unter wegs sind bzw.
stehen,
- bei Fußgängern,
- ab einer Geschwindigkeit von 7 km/h (und deaktiviert sich bei 5 km/h).
Proace_de.indb 24322/07/2016 14:44

244
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

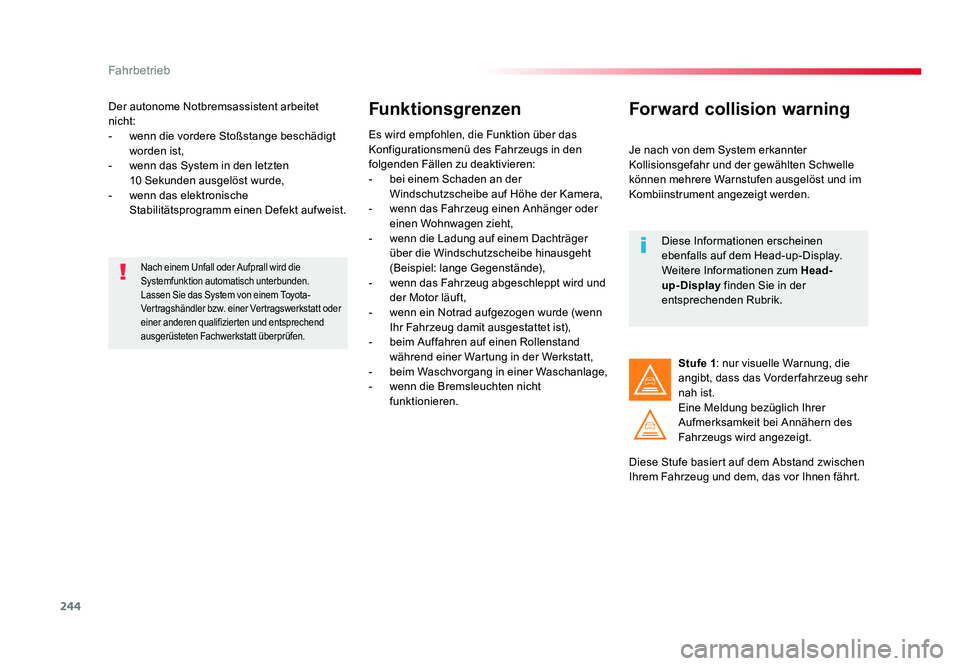

Der autonome Notbremsassistent arbeitet
nicht:
- wenn die vordere Stoßstange beschädigt worden ist,
- wenn das System in den letzten 10 Sekunden ausgelöst wurde,
- wenn das elektronische Stabilitätsprogramm einen Defekt aufweist.Funktionsgrenzen
Es wird empfohlen, die Funktion über das
Konfigurationsmenü des Fahrzeugs in den
folgenden Fällen zu deaktivieren:
- bei einem Schaden an der Windschutzscheibe auf Höhe der Kamera,
- wenn das Fahrzeug einen Anhänger oder einen Wohnwagen zieht,
- wenn die Ladung auf einem Dachträger über die Windschutzscheibe hinausgeht
(Beispiel: lange Gegenstände),
- wenn das Fahrzeug abgeschleppt wird und der Motor läuft,
- wenn ein Notrad aufgezogen wurde (wenn Ihr Fahrzeug damit ausgestattet ist),
- beim Auffahren auf einen Rollenstand während einer Wartung in der Werkstatt,
- beim Waschvorgang in einer Waschanlage,
- wenn die Bremsleuchten nicht funktionieren.
Nach einem Unfall oder Aufprall wird die
Systemfunktion automatisch unterbunden.
Lassen Sie das System von einem Toyota-
Ver tragshändler bzw. einer Ver tragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Forward collision warning
Je nach von dem System erkannter
Kollisionsgefahr und der gewählten Schwelle
können mehrere Warnstufen ausgelöst und im
Kombiinstrument angezeigt werden.
Diese Stufe basiert auf dem Abstand zwischen
Ihrem Fahrzeug und dem, das vor Ihnen fährt. Stufe 1
: nur visuelle Warnung, die
angibt, dass das Vorder fahrzeug sehr
nah ist.
Eine Meldung bezüglich Ihrer
Aufmerksamkeit bei Annähern des
Fahrzeugs wird angezeigt.
Diese Informationen erscheinen
ebenfalls auf dem Head-up-Display.
Weitere Informationen zum
Head-
up-Display finden Sie in der
entsprechenden Rubrik.
Proace_de.indb 24422/07/2016 14:44

245
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

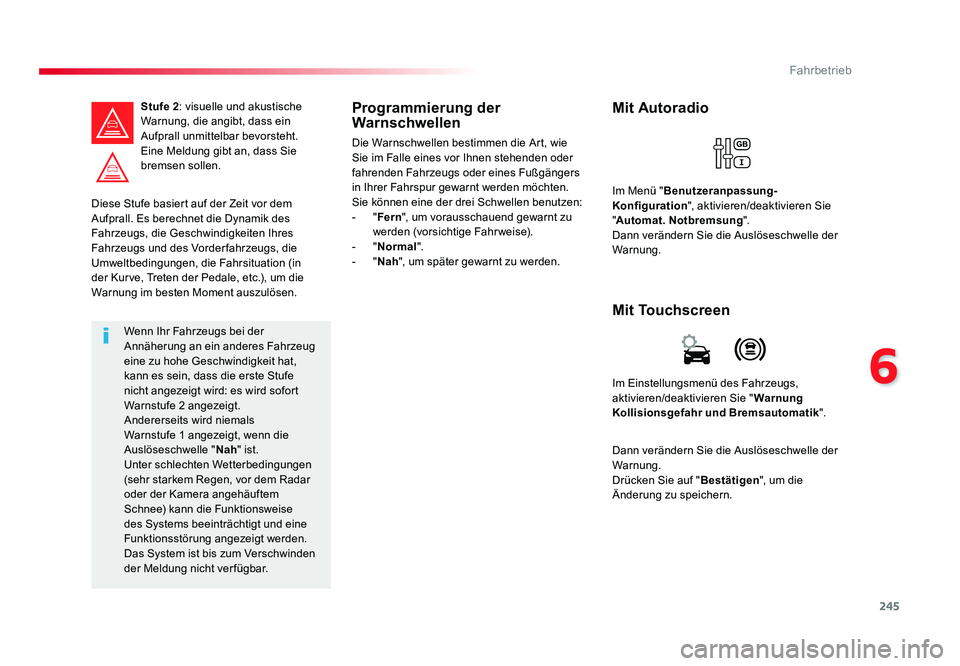

Diese Stufe basiert auf der Zeit vor dem
Aufprall. Es berechnet die Dynamik des
Fahrzeugs, die Geschwindigkeiten Ihres
Fahrzeugs und des Vorder fahrzeugs, die
Umweltbedingungen, die Fahrsituation (in
der Kurve, Treten der Pedale, etc.), um die
Warnung im besten Moment auszulösen.Stufe 2
: visuelle und akustische
Warnung, die angibt, dass ein
Aufprall unmittelbar bevorsteht.
Eine Meldung gibt an, dass Sie
bremsen sollen.
Wenn Ihr Fahrzeugs bei der
Annäherung an ein anderes Fahrzeug
eine zu hohe Geschwindigkeit hat,
kann es sein, dass die erste Stufe
nicht angezeigt wird: es wird sofort
Warnstufe 2 angezeigt.
Andererseits wird niemals
Warnstufe 1 angezeigt, wenn die
Auslöseschwelle " Nah" ist.
Unter schlechten Wetterbedingungen
(sehr starkem Regen, vor dem Radar
oder der Kamera angehäuftem
Schnee) kann die Funktionsweise
des Systems beeinträchtigt und eine
Funktionsstörung angezeigt werden.
Das System ist bis zum Verschwinden
der Meldung nicht ver fügbar.
Programmierung der
Warnschwellen
Die Warnschwellen bestimmen die Art, wie
Sie im Falle eines vor Ihnen stehenden oder
fahrenden Fahrzeugs oder eines Fußgängers
in Ihrer Fahrspur gewarnt werden möchten.
Sie können eine der drei Schwellen benutzen:
- " Fern", um vorausschauend gewarnt zu
werden (vorsichtige Fahr weise).
- " Normal ".
- " Nah", um später gewarnt zu werden.
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "Warnung
Kollisionsgefahr und Bremsautomatik ".
Mit Touchscreen Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Automat. Notbremsung ".
Dann verändern Sie die Auslöseschwelle der
Warnung.
Dann verändern Sie die Auslöseschwelle der
Warnung.
Drücken Sie auf " Bestätigen", um die
Änderung zu speichern.
Proace_de.indb 24522/07/2016 14:44

246
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

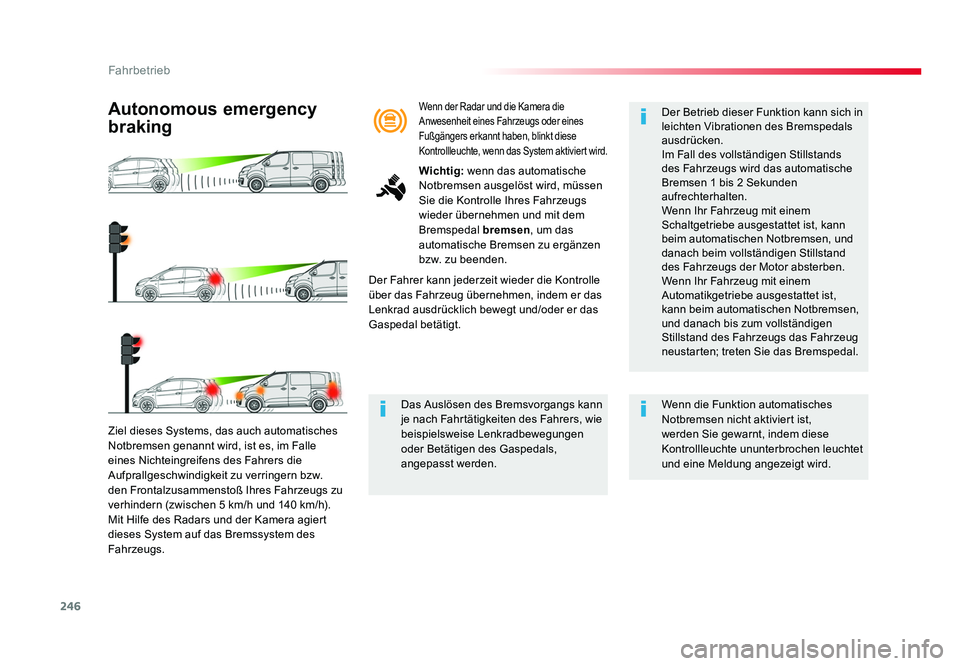

Ziel dieses Systems, das auch automatisches
Notbremsen genannt wird, ist es, im Falle
eines Nichteingreifens des Fahrers die
Aufprallgeschwindigkeit zu verringern bzw.
den Frontalzusammenstoß Ihres Fahrzeugs zu
verhindern (zwischen 5 km/h und 140 km/h).
Mit Hilfe des Radars und der Kamera agiert
dieses System auf das Bremssystem des
Fahrzeugs.
Autonomous emergency
braking
Der Fahrer kann jederzeit wieder die Kontrolle
über das Fahrzeug übernehmen, indem er das
Lenkrad ausdrücklich bewegt und/oder er das
Gaspedal betätigt.Der Betrieb dieser Funktion kann sich in
leichten Vibrationen des Bremspedals
ausdrücken.
Im Fall des vollständigen Stillstands
des Fahrzeugs wird das automatische
Bremsen 1 bis 2 Sekunden
aufrechterhalten.
Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, kann
beim automatischen Notbremsen, und
danach beim vollständigen Stillstand
des Fahrzeugs der Motor absterben.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist,
kann beim automatischen Notbremsen,
und danach bis zum vollständigen
Stillstand des Fahrzeugs das Fahrzeug
neustarten; treten Sie das Bremspedal.
Wenn die Funktion automatisches
Notbremsen nicht aktiviert ist,
werden Sie gewarnt, indem diese
Kontrollleuchte ununterbrochen leuchtet
und eine Meldung angezeigt wird.
Wenn der Radar und die Kamera die
Anwesenheit eines Fahrzeugs oder eines
Fußgängers erkannt haben, blinkt diese
Kontrollleuchte, wenn das System aktiviert wird.
Wichtig:
wenn das automatische
Notbremsen ausgelöst wird, müssen
Sie die Kontrolle Ihres Fahrzeugs
wieder übernehmen und mit dem
Bremspedal bremsen, um das
automatische Bremsen zu ergänzen
bzw. zu beenden.
Das Auslösen des Bremsvorgangs kann
je nach Fahrtätigkeiten des Fahrers, wie
beispielsweise Lenkradbewegungen
oder Betätigen des Gaspedals,
angepasst werden.
Proace_de.indb 24622/07/2016 14:44

247
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

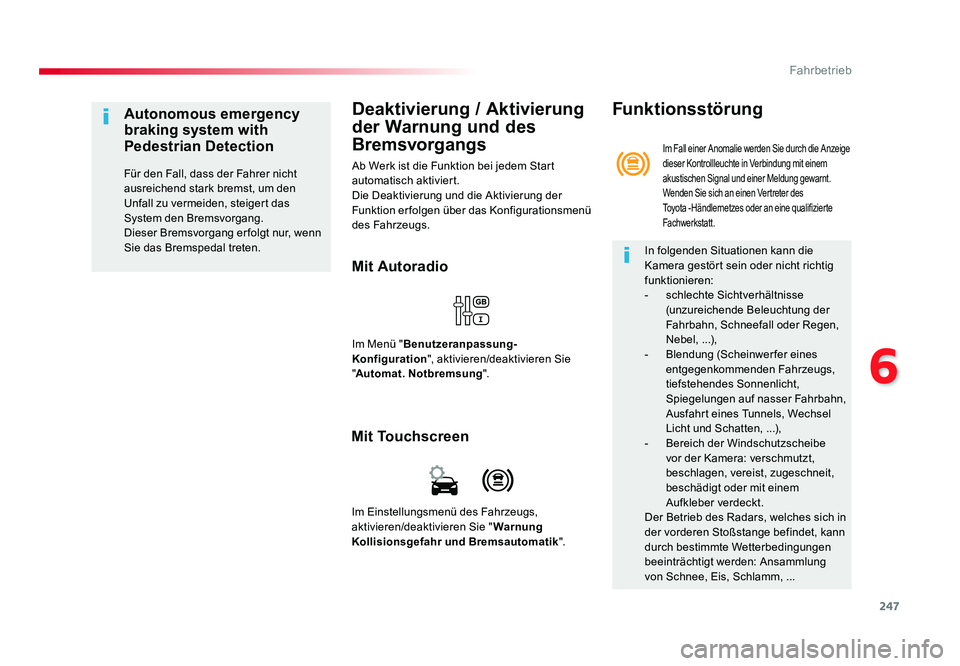

Deaktivierung / Aktivierung
der Warnung und des
Bremsvorgangs
Ab Werk ist die Funktion bei jedem Start
automatisch aktiviert.
Die Deaktivierung und die Aktivierung der
Funktion erfolgen über das Konfigurationsmenü
des Fahrzeugs.
Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Automat. Notbremsung ".
Autonomous emergency
braking system with
Pedestrian Detection
Für den Fall, dass der Fahrer nicht
ausreichend stark bremst, um den
Unfall zu vermeiden, steigert das
System den Bremsvorgang.
Dieser Bremsvorgang er folgt nur, wenn
Sie das Bremspedal treten.
Mit Touchscreen
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie " Warnung
Kollisionsgefahr und Bremsautomatik ".
Im Fall einer Anomalie werden Sie durch die Anzeige
dieser Kontrollleuchte in Verbindung mit einem
akustischen Signal und einer Meldung gewarnt.
Wenden Sie sich an einen Vertreter des
To y o t a -Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Funktionsstörung
In folgenden Situationen kann die
Kamera gestört sein oder nicht richtig
funktionieren:
- schlechte Sichtverhältnisse (unzureichende Beleuchtung der
Fahrbahn, Schneefall oder Regen,
Nebel, ...),
- Blendung (Scheinwerfer eines
entgegenkommenden Fahrzeugs,
tiefstehendes Sonnenlicht,
Spiegelungen auf nasser Fahrbahn,
Ausfahrt eines Tunnels, Wechsel
Licht und Schatten, ...),
- Bereich der Windschutzscheibe
vor der Kamera: verschmutzt,
beschlagen, vereist, zugeschneit,
beschädigt oder mit einem
Aufkleber verdeckt.
Der Betrieb des Radars, welches sich in
der vorderen Stoßstange befindet, kann
durch bestimmte Wetterbedingungen
beeinträchtigt werden: Ansammlung
von Schnee, Eis, Schlamm, ...
Proace_de.indb 24722/07/2016 14:44

248
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Reinigen Sie die vordere Stoßstange,
entfernen Sie Schnee, Schlamm, ...
Wenn einer der Sensoren (Kamera oder
Radar) verdeckt ist oder dessen Sicht
beeinträchtigt wird, während der andere
Sensor normal funktioniert, funktioniert
das System weiterhin, die Leistungen
sind jedoch geringer. Dies wird nicht über
eine Meldung oder eine Kontrollleuchte
signalisiert.
Um den korrekten Betrieb des Radars
nicht zu beeinträchtigen, streichen Sie den
Stoßfänger des Fahrzeugs nicht mit Farbe.
Reinigen Sie die Windschutzscheibe
vor der Kamera regelmäßig.
Achten Sie darauf, dass sich kein
Schnee auf der Motorhaube oder dem
Dach des Fahrzeugs ansammelt, da
dieser die Kamera verdecken könnte.

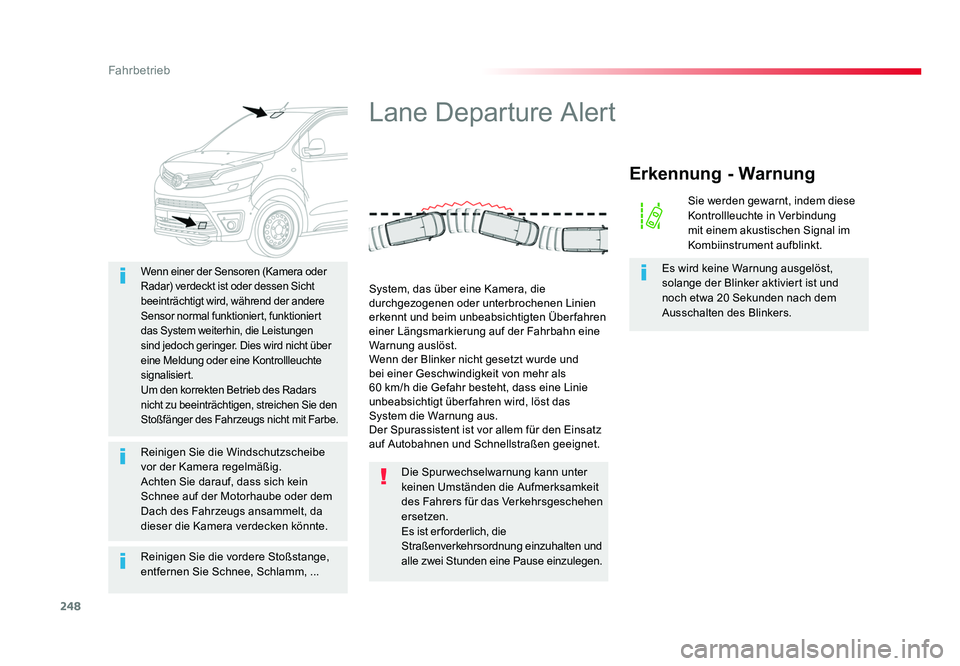

Lane Departure Alert
System, das über eine Kamera, die
durchgezogenen oder unterbrochenen Linien
erkennt und beim unbeabsichtigten Über fahren
einer Längsmarkierung auf der Fahrbahn eine
Warnung auslöst.
Wenn der Blinker nicht gesetzt wurde und
bei einer Geschwindigkeit von mehr als
60 km/h die Gefahr besteht, dass eine Linie
unbeabsichtigt über fahren wird, löst das
System die Warnung aus.
Der Spurassistent ist vor allem für den Einsatz
auf Autobahnen und Schnellstraßen geeignet.
Erkennung - Warnung
Sie werden gewarnt, indem diese
Kontrollleuchte in Verbindung
mit einem akustischen Signal im
Kombiinstrument aufblinkt.
Es wird keine Warnung ausgelöst,
solange der Blinker aktiviert ist und
noch etwa 20 Sekunden nach dem
Ausschalten des Blinkers.
Die Spur wechselwarnung kann unter
keinen Umständen die Aufmerksamkeit
des Fahrers für das Verkehrsgeschehen
ersetzen.
Es ist er forderlich, die
Straßenverkehrsordnung einzuhalten und
alle zwei Stunden eine Pause einzulegen.
Proace_de.indb 24822/07/2016 14:44

249
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

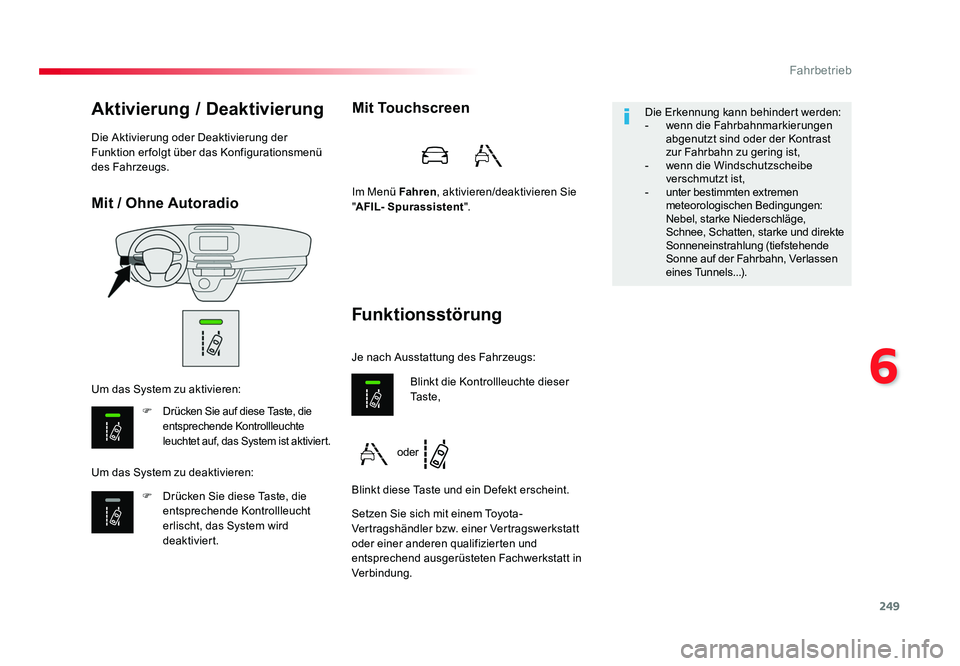

Mit / Ohne Autoradio
Aktivierung / Deaktivierung
F Drücken Sie auf diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist aktivier t.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Um das System zu aktivieren:
Um das System zu deaktivieren: Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Funktionsstörung
Mit Touchscreen
Im Menü Fahren
, aktivieren/deaktivieren Sie
" AFIL- Spurassistent ".
Setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in
Verbindung. Blinkt die Kontrollleuchte dieser
Ta s t e ,
Blinkt diese Taste und ein Defekt erscheint.
Je nach Ausstattung des Fahrzeugs: Die Erkennung kann behindert werden:
-
wenn die Fahrbahnmarkierungen
abgenutzt sind oder der Kontrast
zur Fahrbahn zu gering ist,
- wenn die Windschutzscheibe verschmutzt ist,
- unter bestimmten extremen
meteorologischen Bedingungen:
Nebel, starke Niederschläge,
Schnee, Schatten, starke und direkte
Sonneneinstrahlung (tiefstehende
Sonne auf der Fahrbahn, Verlassen
eines Tunnels...).
oder
Proace_de.indb 24922/07/2016 14:44

250
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

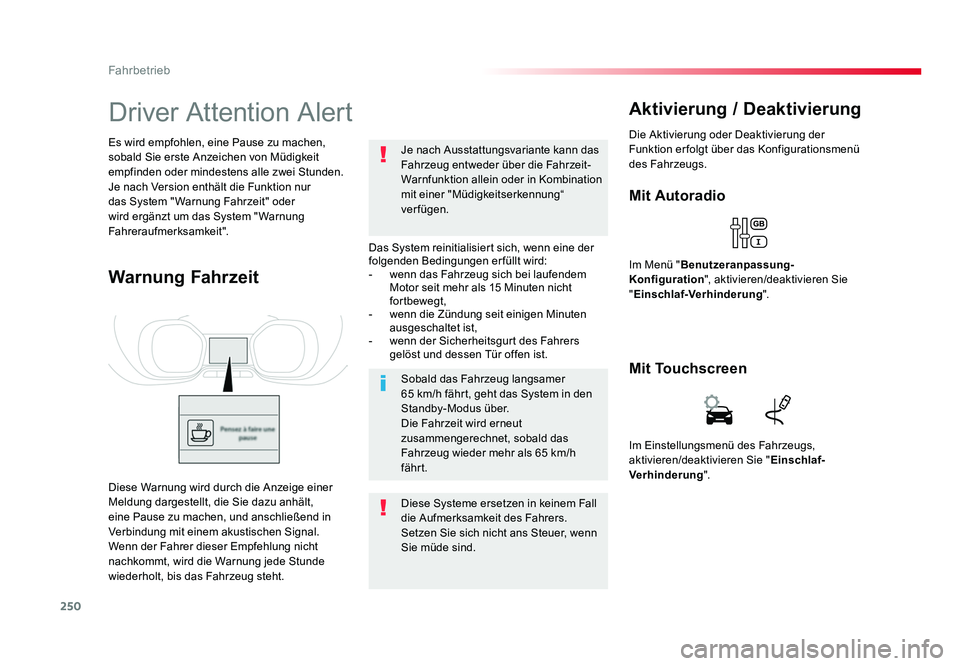

Driver Attention Alert
Das System reinitialisiert sich, wenn eine der
folgenden Bedingungen erfüllt wird:
- wenn das Fahrzeug sich bei laufendem Motor seit mehr als 15 Minuten nicht
fortbewegt,
- wenn die Zündung seit einigen Minuten ausgeschaltet ist,
- wenn der Sicherheitsgurt des Fahrers gelöst und dessen Tür offen ist.
Sobald das Fahrzeug langsamer
65 km/h fährt, geht das System in den
Standby-Modus über.
Die Fahrzeit wird erneut
zusammengerechnet, sobald das
Fahrzeug wieder mehr als 65 km/h
fährt.
Diese Systeme ersetzen in keinem Fall
die Aufmerksamkeit des Fahrers.
Setzen Sie sich nicht ans Steuer, wenn
Sie müde sind. Je nach Ausstattungsvariante kann das
Fahrzeug entweder über die Fahrzeit-
Warnfunktion allein oder in Kombination
mit einer "Müdigkeitserkennung“
verfügen.
Es wird empfohlen, eine Pause zu machen,
sobald Sie erste Anzeichen von Müdigkeit
empfinden oder mindestens alle zwei Stunden.
Je nach Version enthält die Funktion nur
das System " Warnung Fahrzeit" oder
wird ergänzt um das System " Warnung
Fahreraufmerksamkeit".
Warnung Fahrzeit
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einschlaf-Verhinderung ".
Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Diese Warnung wird durch die Anzeige einer
Meldung dargestellt, die Sie dazu anhält,
eine Pause zu machen, und anschließend in
Verbindung mit einem akustischen Signal.
Wenn der Fahrer dieser Empfehlung nicht
nachkommt, wird die Warnung jede Stunde
wiederholt, bis das Fahrzeug steht. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "
Einschlaf-
Verhinderung ".
Mit Touchscreen
Proace_de.indb 25022/07/2016 14:44
