Page 221 of 516

221
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

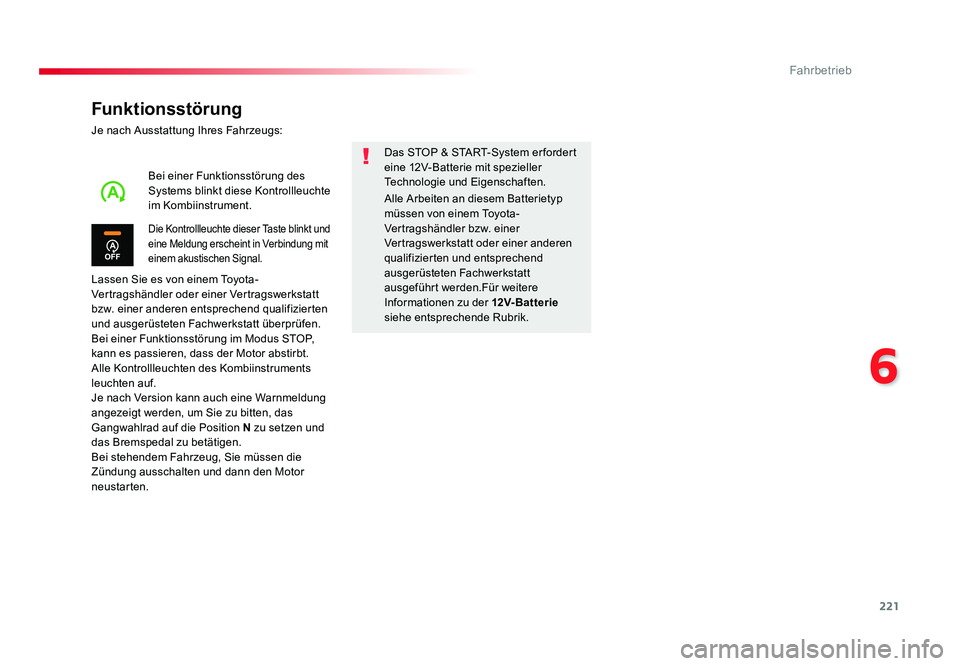

Funktionsstörung
Je nach Ausstattung Ihres Fahrzeugs:
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
Bei einer Funktionsstörung im Modus STOP,
kann es passieren, dass der Motor abstirbt.
Alle Kontrollleuchten des Kombiinstruments
leuchten auf.
Je nach Version kann auch eine Warnmeldung
angezeigt werden, um Sie zu bitten, das
Gangwahlrad auf die Position N zu setzen und
das Bremspedal zu betätigen.
Bei stehendem Fahrzeug, Sie müssen die
Zündung ausschalten und dann den Motor
neustarten. Das STOP & START-System er fordert
eine 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Die Kontrollleuchte dieser Taste blinkt und
eine Meldung erscheint in Verbindung mit
einem akustischen Signal.
Bei einer Funktionsstörung des
Systems blinkt diese Kontrollleuchte
im Kombiinstrument.
Alle Arbeiten an diesem Batterietyp
müssen von einem Toyota-
Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt
ausgeführt werden.Für weitere
Informationen zu der
12V- Bat terie
siehe entsprechende Rubrik.
Proace_de.indb 22122/07/2016 14:44
Page 222 of 516

222
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

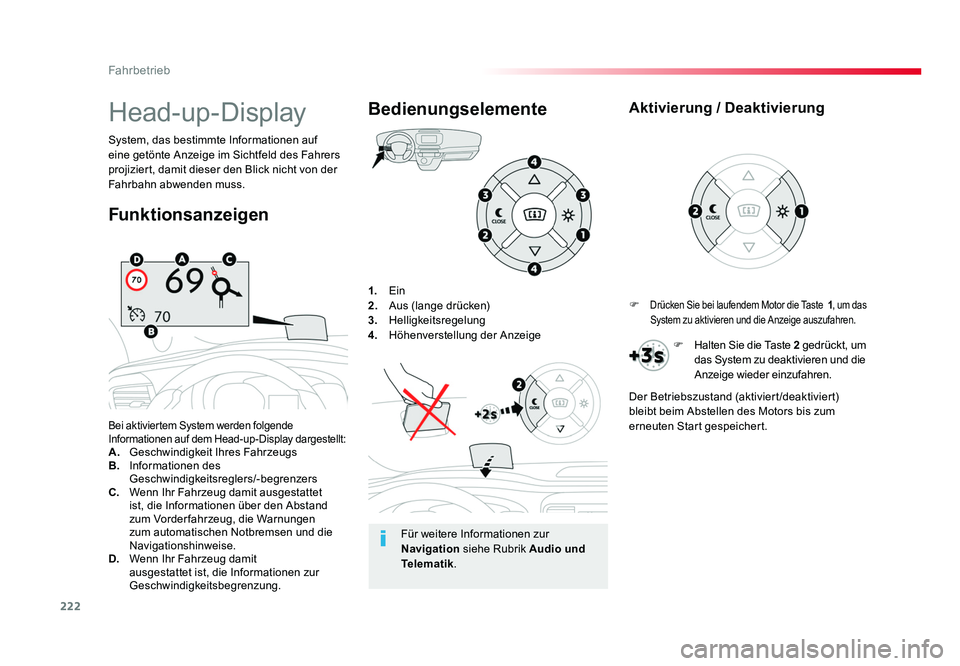

1. Ein
2. Aus (lange drücken)
3. Helligkeitsregelung
4. Höhenverstellung der Anzeige
Bei aktiviertem System werden folgende
Informationen auf dem Head-up-Display dargestellt:
A. Geschwindigkeit Ihres Fahrzeugs
B. Informationen des
Geschwindigkeitsreglers/-begrenzers
C. Wenn Ihr Fahrzeug damit ausgestattet
ist, die Informationen über den Abstand
zum Vorder fahrzeug, die Warnungen
zum automatischen Notbremsen und die
Navigationshinweise.
D. Wenn Ihr Fahrzeug damit
ausgestattet ist, die Informationen zur
Geschwindigkeitsbegrenzung.
System, das bestimmte Informationen auf
eine getönte Anzeige im Sichtfeld des Fahrers
projiziert, damit dieser den Blick nicht von der
Fahrbahn abwenden muss.
Bedienungselemente
FunktionsanzeigenHead-up-Display
Für weitere Informationen zur
Navigation siehe Rubrik Audio und
Telematik . F
Drücken Sie bei laufendem Motor die Taste
1, um das
System zu aktivieren und die Anzeige auszufahren.
Aktivierung / Deaktivierung
F Halten Sie die Taste 2 gedrückt, um
das System zu deaktivieren und die
Anzeige wieder einzufahren.
Der Betriebszustand (aktiviert/deaktiviert)
bleibt beim Abstellen des Motors bis zum
erneuten Start gespeichert.
Proace_de.indb 22222/07/2016 14:44
Page 223 of 516

223
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

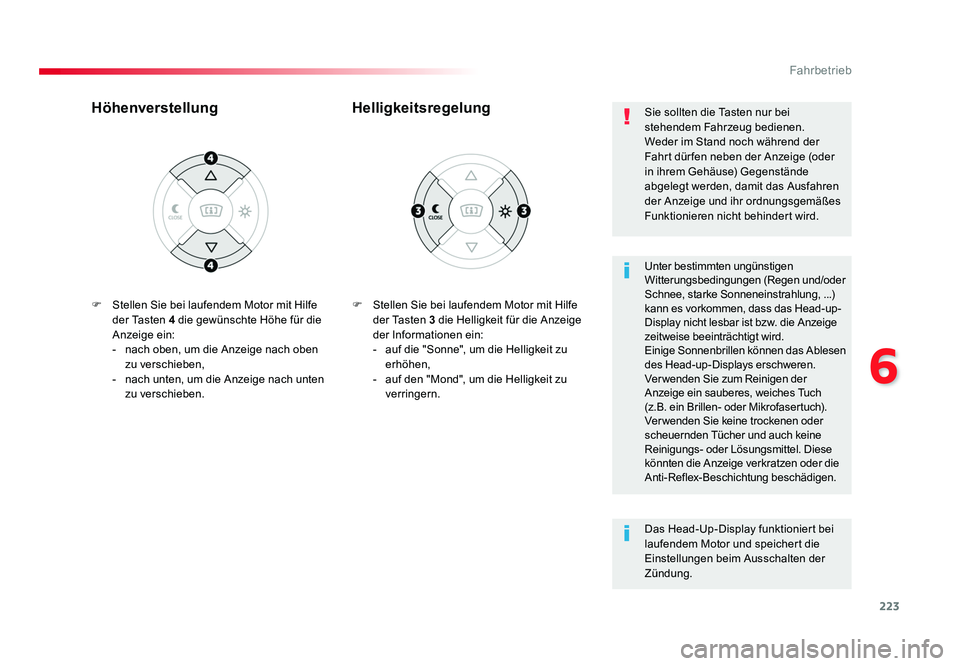

F Stellen Sie bei laufendem Motor mit Hilfe der Tasten 3 die Helligkeit für die Anzeige
der Informationen ein:
- auf die "Sonne", um die Helligkeit zu erhöhen,
- auf den "Mond", um die Helligkeit zu verringern.
Helligkeitsregelung
Höhenverstellung
Unter bestimmten ungünstigen
Witterungsbedingungen (Regen und/oder
Schnee, starke Sonneneinstrahlung, ...)
kann es vorkommen, dass das Head-up-
Display nicht lesbar ist bzw. die Anzeige
zeitweise beeinträchtigt wird.
Einige Sonnenbrillen können das Ablesen
des Head-up-Displays erschweren.
Ver wenden Sie zum Reinigen der
Anzeige ein sauberes, weiches Tuch
(z.B. ein Brillen- oder Mikrofasertuch).
Ver wenden Sie keine trockenen oder
scheuernden Tücher und auch keine
Reinigungs- oder Lösungsmittel. Diese
könnten die Anzeige verkratzen oder die
Anti-Reflex-Beschichtung beschädigen. Sie sollten die Tasten nur bei
stehendem Fahrzeug bedienen.
Weder im Stand noch während der
Fahrt dür fen neben der Anzeige (oder
in ihrem Gehäuse) Gegenstände
abgelegt werden, damit das Ausfahren
der Anzeige und ihr ordnungsgemäßes
Funktionieren nicht behindert wird.
Das Head-Up-Display funktioniert bei
laufendem Motor und speichert die
Einstellungen beim Ausschalten der
Zündung.
F Stellen Sie bei laufendem Motor mit Hilfe
der Tasten 4 die gewünschte Höhe für die
Anzeige ein:
- nach oben, um die Anzeige nach oben zu verschieben,
- nach unten, um die Anzeige nach unten zu verschieben.
Proace_de.indb 22322/07/2016 14:44
Page 224 of 516

224
MEM
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

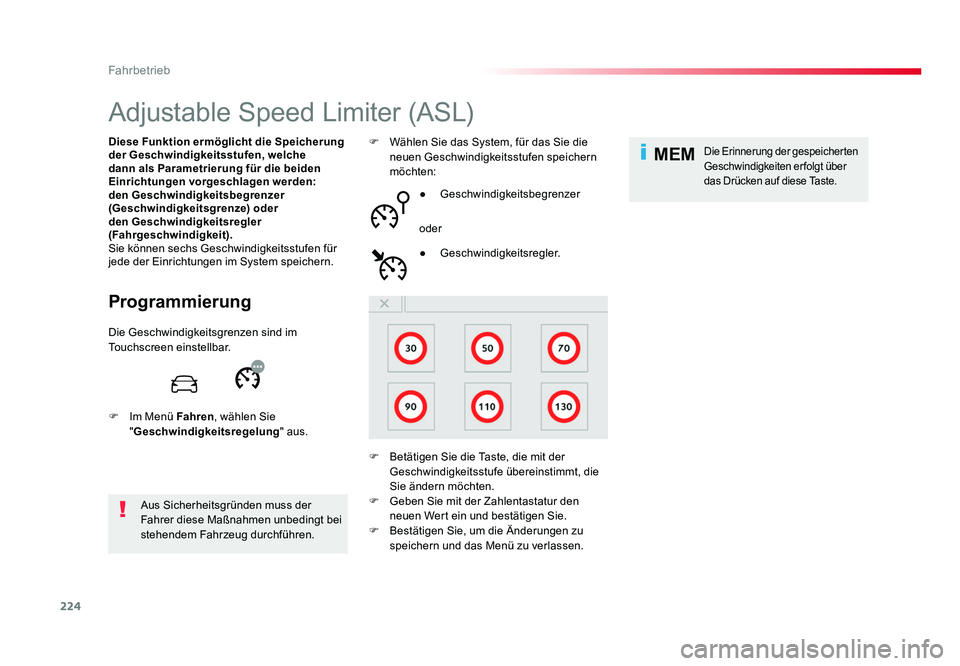

Adjustable Speed Limiter (ASL)
Programmierung
Diese Funktion ermöglicht die Speicherung
der Geschwindigkeitsstufen, welche
dann als Parametrierung für die beiden
Einrichtungen vorgeschlagen werden:
den Geschwindigkeitsbegrenzer
(Geschwindigkeitsgrenze) oder
den Geschwindigkeitsregler
(Fahrgeschwindigkeit).
Sie können sechs Geschwindigkeitsstufen für
jede der Einrichtungen im System speichern.Aus Sicherheitsgründen muss der
Fahrer diese Maßnahmen unbedingt bei
stehendem Fahrzeug durchführen. F Wählen Sie das System, für das Sie die
neuen Geschwindigkeitsstufen speichern
möchten:
● Geschwindigkeitsbegrenzer
oder
F Betätigen Sie die Taste, die mit der Geschwindigkeitsstufe übereinstimmt, die
Sie ändern möchten. ●
Geschwindigkeitsregler.Die Erinnerung der gespeicherten
Geschwindigkeiten erfolgt über
das Drücken auf diese Taste.
Die Geschwindigkeitsgrenzen sind im
Touchscreen einstellbar.
F Im Menü Fahren , wählen Sie
" Geschwindigkeitsregelung " aus.
F Geben Sie mit der Zahlentastatur den neuen Wert ein und bestätigen Sie.
F Bestätigen Sie, um die Änderungen zu speichern und das Menü zu verlassen.
Proace_de.indb 22422/07/2016 14:44
Page 225 of 516

225
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

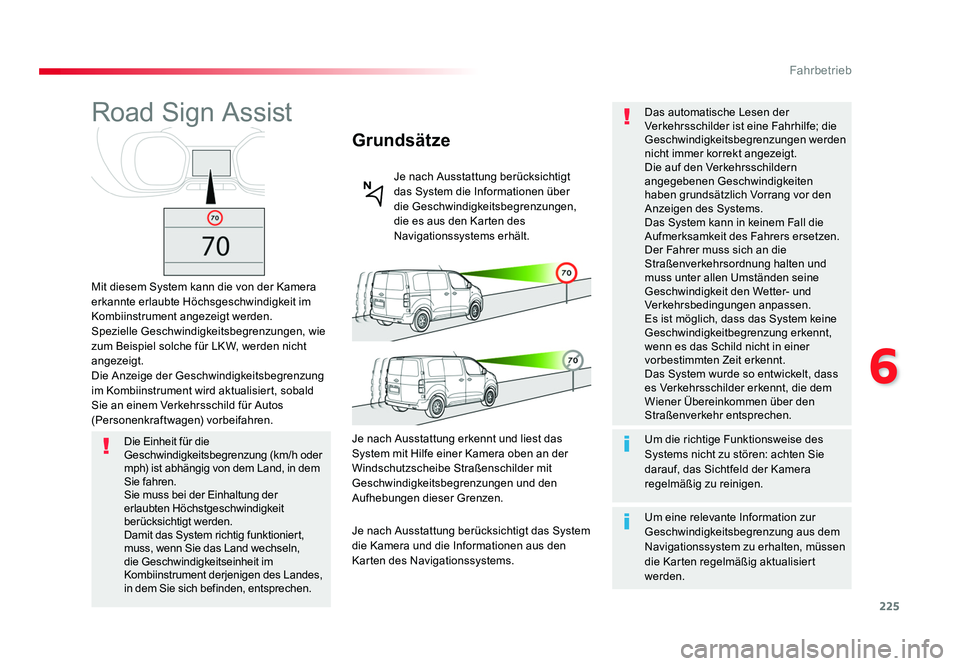

Road Sign Assist
Mit diesem System kann die von der Kamera
erkannte erlaubte Höchsgeschwindigkeit im
Kombiinstrument angezeigt werden.
Spezielle Geschwindigkeitsbegrenzungen, wie
zum Beispiel solche für LK W, werden nicht
angezeigt.
Die Anzeige der Geschwindigkeitsbegrenzung
im Kombiinstrument wird aktualisiert, sobald
Sie an einem Verkehrsschild für Autos
(Personenkraftwagen) vorbeifahren.
Grundsätze
Je nach Ausstattung berücksichtigt
das System die Informationen über
die Geschwindigkeitsbegrenzungen,
die es aus den Karten des
Navigationssystems erhält.
Die Einheit für die
Geschwindigkeitsbegrenzung (km/h oder
mph) ist abhängig von dem Land, in dem
Sie fahren.
Sie muss bei der Einhaltung der
erlaubten Höchstgeschwindigkeit
berücksichtigt werden.
Damit das System richtig funktioniert,
muss, wenn Sie das Land wechseln,
die Geschwindigkeitseinheit im
Kombiinstrument derjenigen des Landes,
in dem Sie sich befinden, entsprechen. Je nach Ausstattung erkennt und liest das
System mit Hilfe einer Kamera oben an der
Windschutzscheibe Straßenschilder mit
Geschwindigkeitsbegrenzungen und den
Aufhebungen dieser Grenzen.
Je nach Ausstattung berücksichtigt das System
die Kamera und die Informationen aus den
Karten des Navigationssystems.
Um die richtige Funktionsweise des
Systems nicht zu stören: achten Sie
darauf, das Sichtfeld der Kamera
regelmäßig zu reinigen. Das automatische Lesen der
Verkehrsschilder ist eine Fahrhilfe; die
Geschwindigkeitsbegrenzungen werden
nicht immer korrekt angezeigt.
Die auf den Verkehrsschildern
angegebenen Geschwindigkeiten
haben grundsätzlich Vorrang vor den
Anzeigen des Systems.
Das System kann in keinem Fall die
Aufmerksamkeit des Fahrers ersetzen.
Der Fahrer muss sich an die
Straßenverkehrsordnung halten und
muss unter allen Umständen seine
Geschwindigkeit den Wetter- und
Verkehrsbedingungen anpassen.
Es ist möglich, dass das System keine
Geschwindigkeitbegrenzung erkennt,
wenn es das Schild nicht in einer
vorbestimmten Zeit erkennt.
Das System wurde so entwickelt, dass
es Verkehrsschilder erkennt, die dem
Wiener Übereinkommen über den
Straßenverkehr entsprechen.
Um eine relevante Information zur
Geschwindigkeitsbegrenzung aus dem
Navigationssystem zu erhalten, müssen
die Karten regelmäßig aktualisiert
werden.
Proace_de.indb 22522/07/2016 14:44
Page 226 of 516

226
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Das System ist aktiv, erkennt
aber keine Informationen zu
Geschwindigkeitsbegrenzungen.Der Fahrer kann dann, wenn er
dies wünscht, die Geschwindigkeit
des Fahrzeugs an die vom System
gegebenen Informationen anpassen.

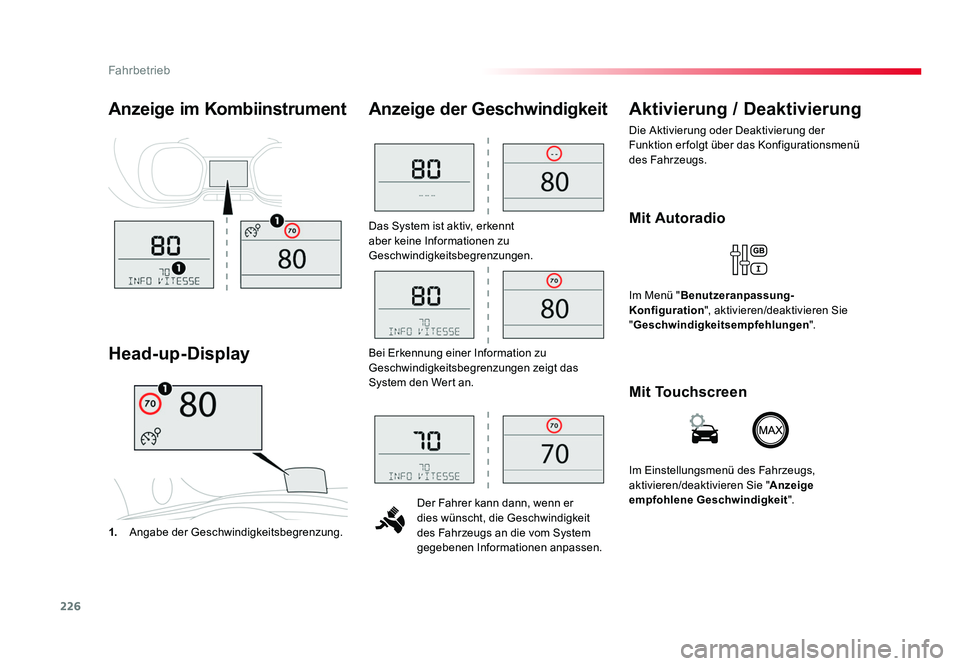

Anzeige der Geschwindigkeit
1. Angabe der Geschwindigkeitsbegrenzung.
Head-up-Display Aktivierung / Deaktivierung
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenü
des Fahrzeugs.
Anzeige im Kombiinstrument
Bei Erkennung einer Information zu
Geschwindigkeitsbegrenzungen zeigt das
System den Wert an.
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Geschwindigkeitsempfehlungen ".
Mit Touchscreen
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie "Anzeige
empfohlene Geschwindigkeit ".
Proace_de.indb 22622/07/2016 14:44
Page 227 of 516

227
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

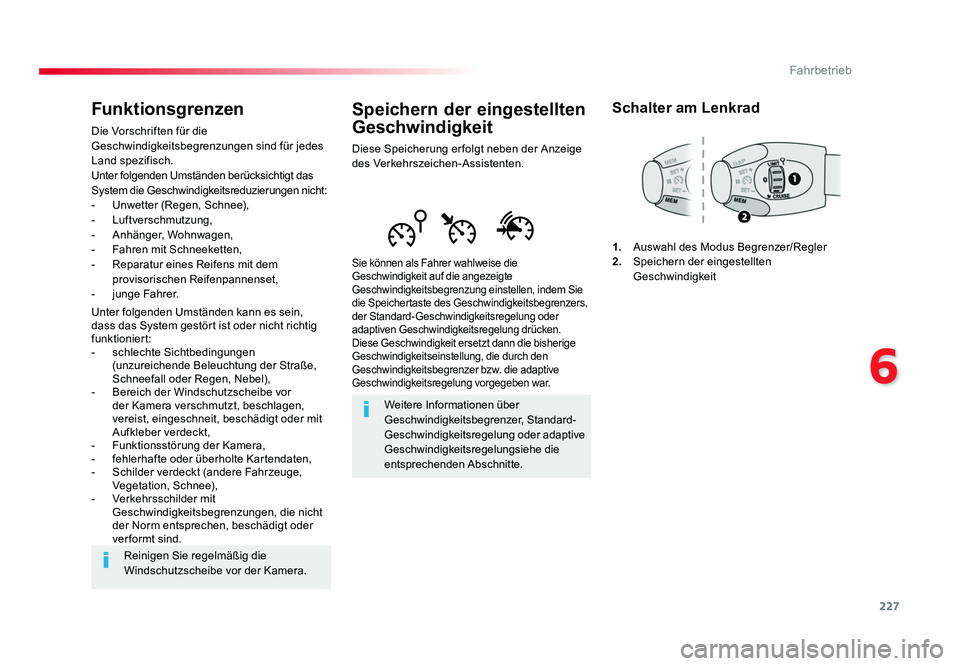

Speichern der eingestellten
Geschwindigkeit
Diese Speicherung er folgt neben der Anzeige
des Verkehrszeichen-Assistenten.
Sie können als Fahrer wahlweise die
Geschwindigkeit auf die angezeigte
Geschwindigkeitsbegrenzung einstellen, indem Sie
die Speichertaste des Geschwindigkeitsbegrenzers,
der Standard-Geschwindigkeitsregelung oder
adaptiven Geschwindigkeitsregelung drücken.
Diese Geschwindigkeit ersetzt dann die bisherige
Geschwindigkeitseinstellung, die durch den
Geschwindigkeitsbegrenzer bzw. die adaptive
Geschwindigkeitsregelung vorgegeben war.
Weitere Informationen über
Geschwindigkeitsbegrenzer, Standard-
Geschwindigkeitsregelung oder adaptive
Geschwindigkeitsregelungsiehe die
entsprechenden Abschnitte.
Schalter am Lenkrad
1. Auswahl des Modus Begrenzer/Regler
2. Speichern der eingestellten
Geschwindigkeit
Funktionsgrenzen
Die Vorschriften für die
Geschwindigkeitsbegrenzungen sind für jedes
Land spezifisch.
Unter folgenden Umständen berücksichtigt das
System die Geschwindigkeitsreduzierungen nicht:
- Unwetter (Regen, Schnee),
- Luftverschmutzung,
- Anhänger, Wohnwagen,
- Fahren mit Schneeketten,
- Reparatur eines Reifens mit dem provisorischen Reifenpannenset,
- junge Fahrer.
Unter folgenden Umständen kann es sein,
dass das System gestört ist oder nicht richtig
funktioniert:
- schlechte Sichtbedingungen
(unzureichende Beleuchtung der Straße,
Schneefall oder Regen, Nebel),
- Bereich der Windschutzscheibe vor der Kamera verschmutzt, beschlagen,
vereist, eingeschneit, beschädigt oder mit
Aufkleber verdeckt,
- Funktionsstörung der Kamera,
- fehlerhafte oder überholte Kartendaten,
- Schilder verdeckt (andere Fahrzeuge, Vegetation, Schnee),
- Verkehrsschilder mit Geschwindigkeitsbegrenzungen, die nicht
der Norm entsprechen, beschädigt oder
verformt sind.
Reinigen Sie regelmäßig die
Windschutzscheibe vor der Kamera.
Proace_de.indb 22722/07/2016 14:44
Page 228 of 516

228
MEMMEM
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

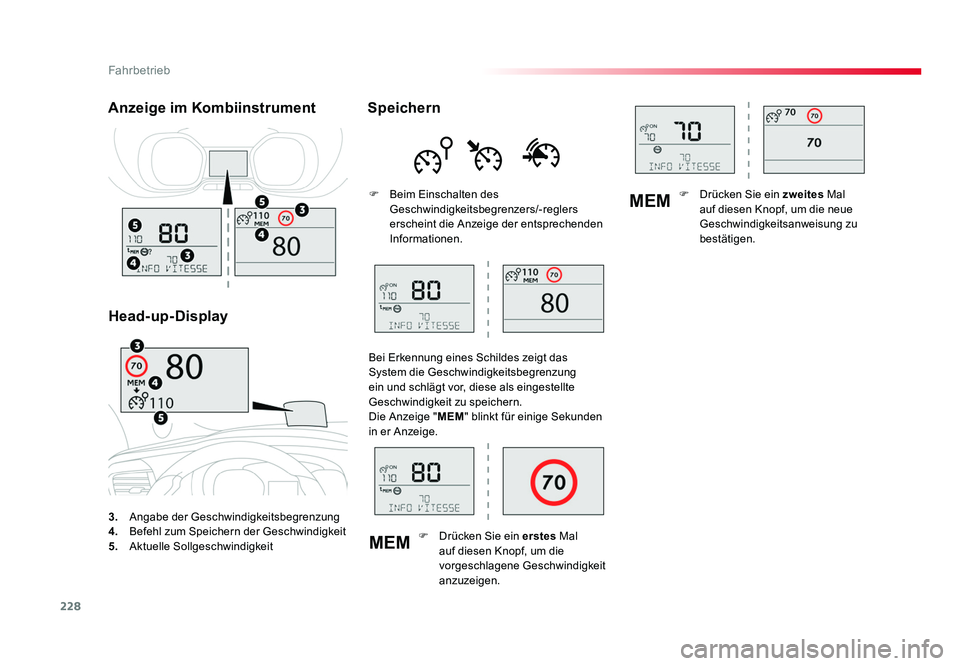

3.
Angabe der Geschwindigkeitsbegrenzung
4. Befehl zum Speichern der Geschwindigkeit
5. Aktuelle Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display Speichern
F Beim Einschalten des
Geschwindigkeitsbegrenzers/-reglers
erscheint die Anzeige der entsprechenden
Informationen.
Bei Erkennung eines Schildes zeigt das
System die Geschwindigkeitsbegrenzung
ein und schlägt vor, diese als eingestellte
Geschwindigkeit zu speichern.
Die Anzeige " MEM" blinkt für einige Sekunden
in er Anzeige.
F Drücken Sie ein erstes Mal
auf diesen Knopf, um die
vorgeschlagene Geschwindigkeit
anzuzeigen. F Drücken Sie ein zweites
Mal
auf diesen Knopf, um die neue
Geschwindigkeitsanweisung zu
bestätigen.
Proace_de.indb 22822/07/2016 14:44

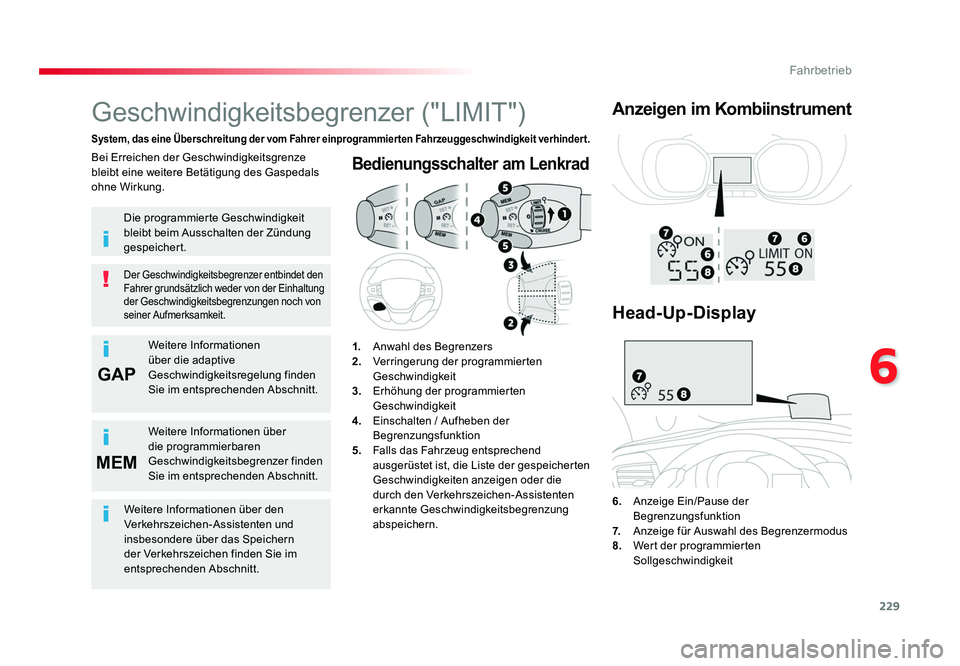

Page 229 of 516

229
6GAP
MEM
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Bedienungsschalter am Lenkrad
6. Anzeige Ein/Pause der
Begrenzungsfunktion
7. Anzeige für Auswahl des Begrenzermodus
8. Wert der programmierten
Sollgeschwindigkeit
Geschwindigkeitsbegrenzer ("LIMIT")
System, das eine Überschreitung der vom Fahrer einprogrammierten Fahrzeuggeschwindigkeit verhindert.
Der Geschwindigkeitsbegrenzer entbindet den
Fahrer grundsätzlich weder von der Einhaltung
der Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit.
Bei Erreichen der Geschwindigkeitsgrenze
bleibt eine weitere Betätigung des Gaspedals
ohne Wirkung.
1. Anwahl des Begrenzers
2. Verringerung der programmierten
Geschwindigkeit
3. Erhöhung der programmierten
Geschwindigkeit
4. Einschalten / Aufheben der
Begrenzungsfunktion
5. Falls das Fahrzeug entsprechend
ausgerüstet ist, die Liste der gespeicherten
Geschwindigkeiten anzeigen oder die
durch den Verkehrszeichen-Assistenten
erkannte Geschwindigkeitsbegrenzung
abspeichern.
Anzeigen im Kombiinstrument
Die programmierte Geschwindigkeit
bleibt beim Ausschalten der Zündung
gespeichert.
Weitere Informationen
über die adaptive
Geschwindigkeitsregelung finden
Sie im entsprechenden Abschnitt.
Weitere Informationen über
die programmierbaren
Geschwindigkeitsbegrenzer finden
Sie im entsprechenden Abschnitt.
Head-Up-Display
Weitere Informationen über den
Verkehrszeichen-Assistenten und
insbesondere über das Speichern
der Verkehrszeichen finden Sie im
entsprechenden Abschnitt.
Proace_de.indb 22922/07/2016 14:44

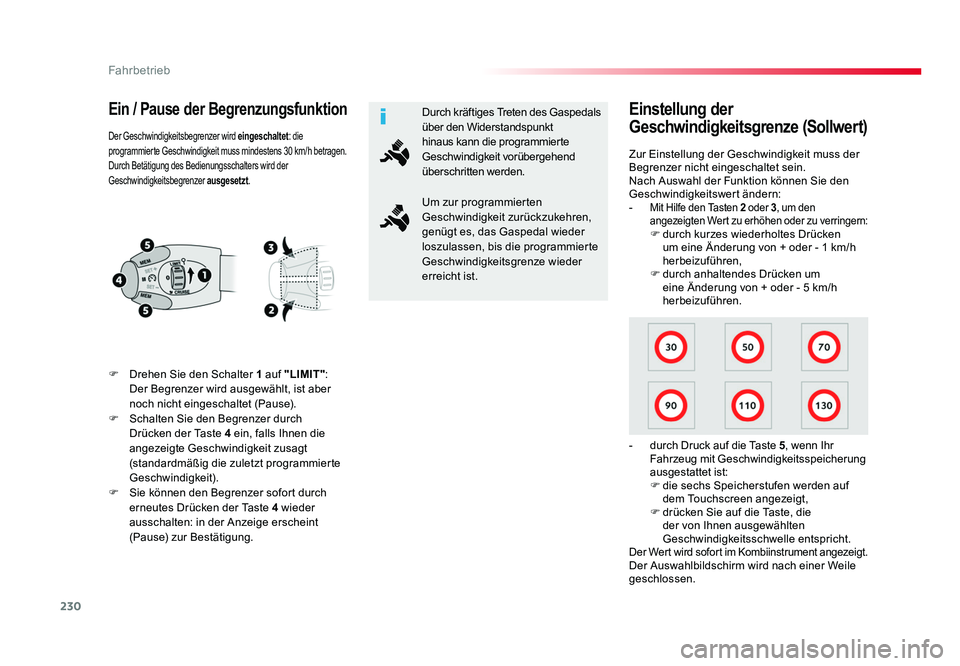

Page 230 of 516

230
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Ein / Pause der Begrenzungsfunktion
F Drehen Sie den Schalter 1 auf "LIMIT":
Der Begrenzer wird ausgewählt, ist aber
noch nicht eingeschaltet (Pause).
F Schalten Sie den Begrenzer durch Drücken der Taste 4 ein, falls Ihnen die
angezeigte Geschwindigkeit zusagt
(standardmäßig die zuletzt programmierte
Geschwindigkeit).
F Sie können den Begrenzer sofort durch erneutes Drücken der Taste 4 wieder
ausschalten: in der Anzeige erscheint
(Pause) zur Bestätigung. Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.
Nach Auswahl der Funktion können Sie den
Geschwindigkeitswert ändern:
-
Mit Hilfe den Tasten
2 oder 3 , um den
angezeigten Wert zu erhöhen oder zu verringern:
F durch kurzes wiederholtes Drücken um eine Änderung von + oder - 1 km/h
herbeizuführen,
F durch anhaltendes Drücken um eine Änderung von + oder - 5 km/h
herbeizuführen.
- durch Druck auf die Taste 5, wenn Ihr
Fahrzeug mit Geschwindigkeitsspeicherung
ausgestattet ist:
F die sechs Speicherstufen werden auf dem Touchscreen angezeigt,
F drücken Sie auf die Taste, die der von Ihnen ausgewählten
Geschwindigkeitsschwelle entspricht.
Der Wert wird sofort im Kombiinstrument angezeigt.Der Auswahlbildschirm wird nach einer Weile
geschlossen.
Einstellung der
Geschwindigkeitsgrenze (Sollwert)
Der Geschwindigkeitsbegrenzer wird eingeschaltet: die
programmierte Geschwindigkeit muss mindestens 30 km/h betragen.
Durch Betätigung des Bedienungsschalters wird der
Geschwindigkeitsbegrenzer ausgesetzt.
Durch kräftiges Treten des Gaspedals
über den Widerstandspunkt
hinaus kann die programmierte
Geschwindigkeit vorübergehend
überschritten werden.
Um zur programmierten
Geschwindigkeit zurückzukehren,
genügt es, das Gaspedal wieder
loszulassen, bis die programmierte
Geschwindigkeitsgrenze wieder
erreicht ist.
Proace_de.indb 23022/07/2016 14:44
