Page 201 of 516

201
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

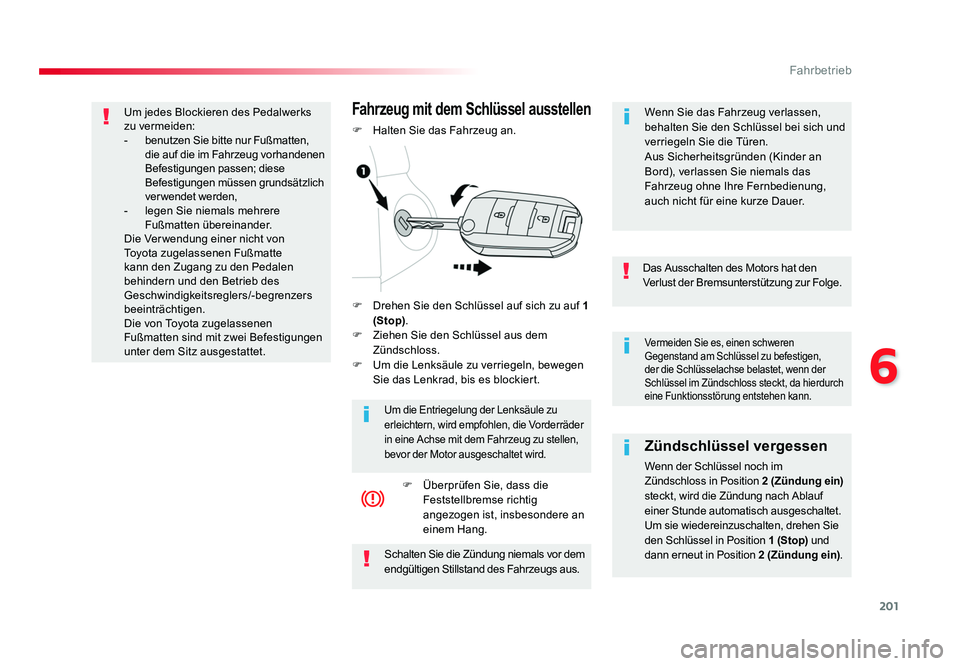

Vermeiden Sie es, einen schweren
Gegenstand am Schlüssel zu befestigen,
der die Schlüsselachse belastet, wenn der
Schlüssel im Zündschloss steckt, da hierdurch
eine Funktionsstörung entstehen kann.
Das Ausschalten des Motors hat den
Verlust der Bremsunterstützung zur Folge.
Zündschlüssel vergessen
Wenn der Schlüssel noch im
Zündschloss in Position 2 (Zündung ein)
steckt, wird die Zündung nach Ablauf
einer Stunde automatisch ausgeschaltet.
Um sie wiedereinzuschalten, drehen Sie
den Schlüssel in Position 1 (Stop) und
dann erneut in Position 2 (Zündung ein).
Schalten Sie die Zündung niemals vor dem
endgültigen Stillstand des Fahrzeugs aus.
F Drehen Sie den Schlüssel auf sich zu auf 1
(Stop) .
F Ziehen Sie den Schlüssel aus dem Zündschloss.
F Um die Lenksäule zu verriegeln, bewegen Sie das Lenkrad, bis es blockiert.
Fahrzeug mit dem Schlüssel ausstellen
F Halten Sie das Fahrzeug an.
Um die Entriegelung der Lenksäule zu
erleichtern, wird empfohlen, die Vorderräder
in eine Achse mit dem Fahrzeug zu stellen,
bevor der Motor ausgeschaltet wird.
F Überprüfen Sie, dass die Feststellbremse richtig
angezogen ist, insbesondere an
einem Hang. Wenn Sie das Fahrzeug verlassen,
behalten Sie den Schlüssel bei sich und
verriegeln Sie die Türen.
Aus Sicherheitsgründen (Kinder an
Bord), verlassen Sie niemals das
Fahrzeug ohne Ihre Fernbedienung,
auch nicht für eine kurze Dauer.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten übereinander.
Die Ver wendung einer nicht von
Toyota zugelassenen Fußmatte
kann den Zugang zu den Pedalen
behindern und den Betrieb des
Geschwindigkeitsreglers/-begrenzers
beeinträchtigen.
Die von Toyota zugelassenen
Fußmatten sind mit zwei Befestigungen
unter dem Sitz ausgestattet.
Proace_de.indb 20122/07/2016 14:44
Page 202 of 516

202
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Bei Dieselfahrzeugen wird der
Motor bei Minustemperaturen
erst nach dem Erlöschen
der Vorglühkontrollleuchte
gestartet.
Wenn diese Kontrollleuchte
nach Drücken auf "START/
STOP" aufleuchtet, müssen
Sie das Brems- oder
Kupplungspedal bis zum
Ausgehen der Kontrollleuchte
getreten halten und dür fen
bis zum vollständigen Start
des Motors nicht erneut auf
"START/STOP" drücken.

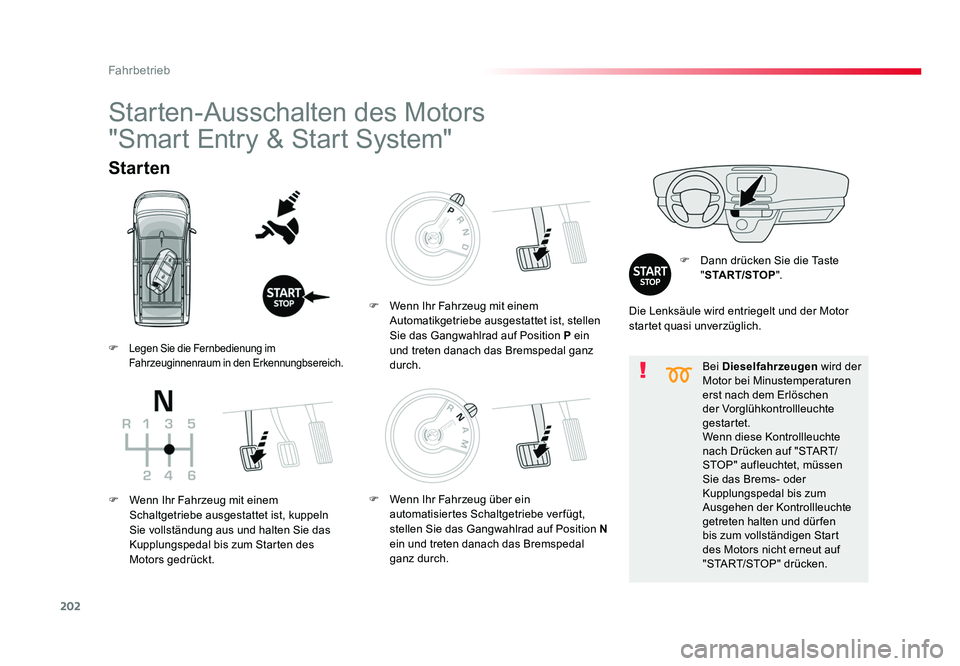

Starten
F Dann drücken Sie die Taste
"START/STOP ".
Starten-Ausschalten des Motors
"Smart Entry & Start System"
Die Lenksäule wird entriegelt und der Motor
startet quasi unverzüglich.
F
Legen Sie die Fernbedienung im
Fahrzeuginnenraum in den Erkennungbsereich.
F Wenn Ihr Fahrzeug mit einem Schaltgetriebe ausgestattet ist, kuppeln
Sie vollständung aus und halten Sie das
Kupplungspedal bis zum Starten des
Motors gedrückt. F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
F Wenn Ihr Fahrzeug über ein automatisiertes Schaltgetriebe verfügt,
stellen Sie das Gangwahlrad auf Position N
ein und treten danach das Bremspedal
ganz durch.
Proace_de.indb 20222/07/2016 14:44
Page 203 of 516

203
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

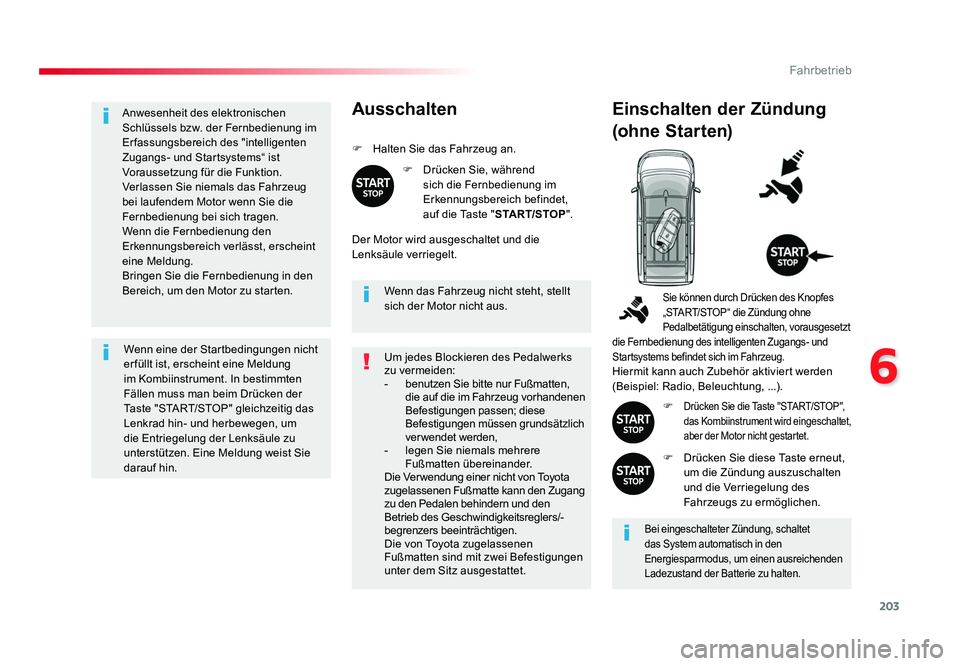

Anwesenheit des elektronischen
Schlüssels bzw. der Fernbedienung im
Erfassungsbereich des "intelligenten
Zugangs- und Startsystems“ ist
Voraussetzung für die Funktion.
Verlassen Sie niemals das Fahrzeug
bei laufendem Motor wenn Sie die
Fernbedienung bei sich tragen.
Wenn die Fernbedienung den
Erkennungsbereich verlässt, erscheint
eine Meldung.
Bringen Sie die Fernbedienung in den
Bereich, um den Motor zu starten.Wenn eine der Startbedingungen nicht
er füllt ist, erscheint eine Meldung
im Kombiinstrument. In bestimmten
Fällen muss man beim Drücken der
Taste "START/STOP" gleichzeitig das
Lenkrad hin- und herbewegen, um
die Entriegelung der Lenksäule zu
unterstützen. Eine Meldung weist Sie
darauf hin. Wenn das Fahrzeug nicht steht, stellt
sich der Motor nicht aus.Ausschalten
F Halten Sie das Fahrzeug an.
F Drücken Sie, während sich die Fernbedienung im
Erkennungsbereich befindet,
auf die Taste " START/STOP".
Der Motor wird ausgeschaltet und die
Lenksäule verriegelt.
Einschalten der Zündung
(ohne Star ten)
Bei eingeschalteter Zündung, schaltet
das System automatisch in den
Energiesparmodus, um einen ausreichenden
Ladezustand der Batterie zu halten. Sie können durch Drücken des Knopfes
„START/STOP“ die Zündung ohne
Pedalbetätigung einschalten, vorausgesetzt
die Fernbedienung des intelligenten Zugangs- und
Startsystems befindet sich im Fahrzeug.
Hiermit kann auch Zubehör aktiviert werden
(Beispiel: Radio, Beleuchtung, ...).
F
Drücken Sie die Taste "START/STOP",
das Kombiinstrument wird eingeschaltet,
aber der Motor nicht gestartet.
F Drücken Sie diese Taste erneut, um die Zündung auszuschalten
und die Verriegelung des
Fahrzeugs zu ermöglichen.
Um jedes Blockieren des Pedalwerks
zu vermeiden:
-
benutzen Sie bitte nur Fußmatten,
die auf die im Fahrzeug vorhandenen
Befestigungen passen; diese
Befestigungen müssen grundsätzlich
verwendet werden,
- legen Sie niemals mehrere Fußmatten übereinander.
Die Ver wendung einer nicht von Toyota
zugelassenen Fußmatte kann den Zugang
zu den Pedalen behindern und den
Betrieb des Geschwindigkeitsreglers/-
begrenzers beeinträchtigen.
Die von Toyota zugelassenen
Fußmatten sind mit zwei Befestigungen
unter dem Sitz ausgestattet.
Proace_de.indb 20322/07/2016 14:44
Page 204 of 516

204
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

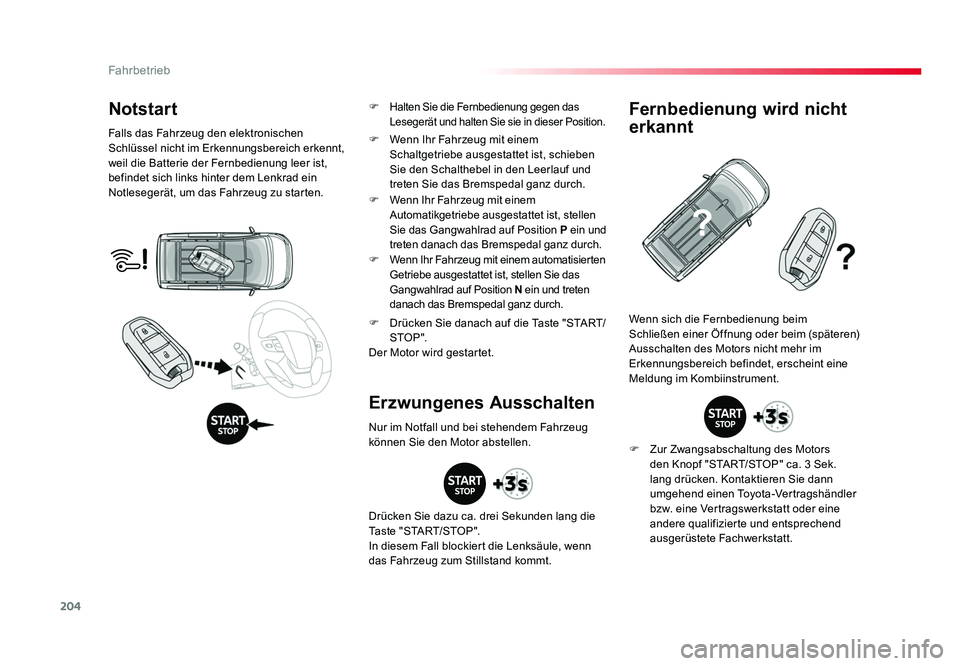

Notstart
Falls das Fahrzeug den elektronischen
Schlüssel nicht im Erkennungsbereich erkennt,
weil die Batterie der Fernbedienung leer ist,
befindet sich links hinter dem Lenkrad ein
Notlesegerät, um das Fahrzeug zu starten.F Drücken Sie danach auf die Taste "START/STO P ".
Der Motor wird gestartet. Wenn sich die Fernbedienung beim
Schließen einer Öffnung oder beim (späteren)
Ausschalten des Motors nicht mehr im
Erkennungsbereich befindet, erscheint eine
Meldung im Kombiinstrument.
Erzwungenes AusschaltenFernbedienung wird nicht
erkannt
F Zur Zwangsabschaltung des Motors
den Knopf "START/STOP" ca. 3 Sek.
lang drücken. Kontaktieren Sie dann
umgehend einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein und
treten danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
Nur im Notfall und bei stehendem Fahrzeug
können Sie den Motor abstellen.
Drücken Sie dazu ca. drei Sekunden lang die
Taste "START/STOP".
In diesem Fall blockiert die Lenksäule, wenn
das Fahrzeug zum Stillstand kommt. F
Halten Sie die Fernbedienung gegen das
Lesegerät und halten Sie sie in dieser Position.
Proace_de.indb 20422/07/2016 14:44
Page 205 of 516

205
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

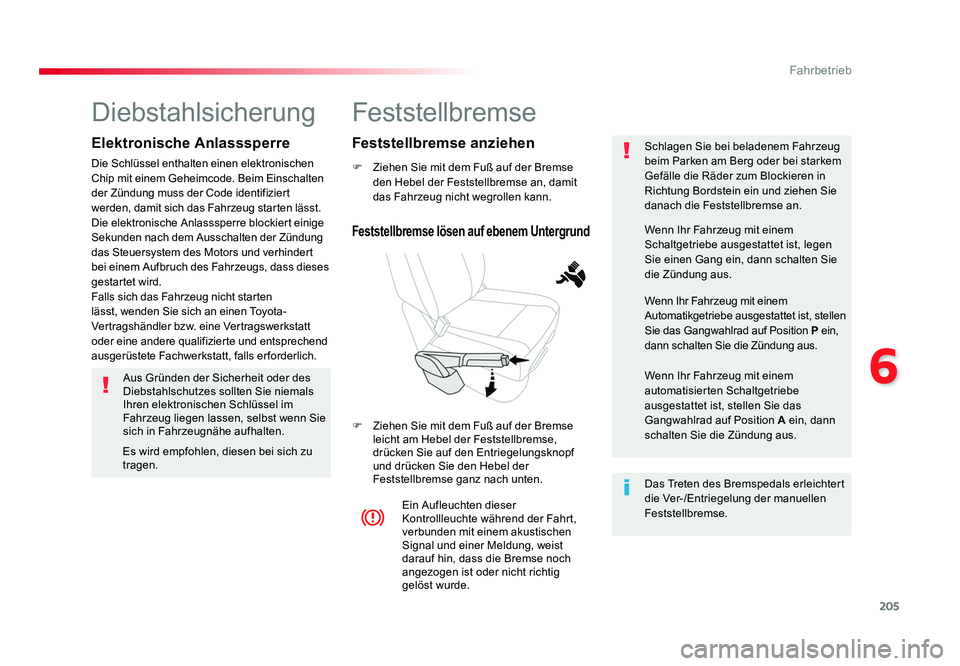

Feststellbremse
F Ziehen Sie mit dem Fuß auf der Bremse den Hebel der Feststellbremse an, damit
das Fahrzeug nicht wegrollen kann.
F Ziehen Sie mit dem Fuß auf der Bremse leicht am Hebel der Feststellbremse,
drücken Sie auf den Entriegelungsknopf
und drücken Sie den Hebel der
Feststellbremse ganz nach unten. Schlagen Sie bei beladenem Fahrzeug
beim Parken am Berg oder bei starkem
Gefälle die Räder zum Blockieren in
Richtung Bordstein ein und ziehen Sie
danach die Feststellbremse an.
Ein Aufleuchten dieser
Kontrollleuchte während der Fahrt,
verbunden mit einem akustischen
Signal und einer Meldung, weist
darauf hin, dass die Bremse noch
angezogen ist oder nicht richtig
gelöst wurde. Das Treten des Bremspedals erleichtert
die Ver-/Entriegelung der manuellen
Feststellbremse. Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, legen
Sie einen Gang ein, dann schalten Sie
die Zündung aus.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position
P ein,
dann schalten Sie die Zündung aus.
Wenn Ihr Fahrzeug mit einem
automatisierten Schaltgetriebe
ausgestattet ist, stellen Sie das
Gangwahlrad auf Position A ein, dann
schalten Sie die Zündung aus.
Feststellbremse lösen auf ebenem Untergrund
Feststellbremse anziehen
Diebstahlsicherung
Elektronische Anlasssperre
Die Schlüssel enthalten einen elektronischen
Chip mit einem Geheimcode. Beim Einschalten
der Zündung muss der Code identifiziert
werden, damit sich das Fahrzeug starten lässt.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung
das Steuersystem des Motors und verhindert
bei einem Aufbruch des Fahrzeugs, dass dieses
gestartet wird.
Falls sich das Fahrzeug nicht starten
lässt, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt, falls er forderlich.
Aus Gründen der Sicherheit oder des
Diebstahlschutzes sollten Sie niemals
Ihren elektronischen Schlüssel im
Fahrzeug liegen lassen, selbst wenn Sie
sich in Fahrzeugnähe aufhalten.
Es wird empfohlen, diesen bei sich zu
tragen.
Proace_de.indb 20522/07/2016 14:44
Page 206 of 516

206
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

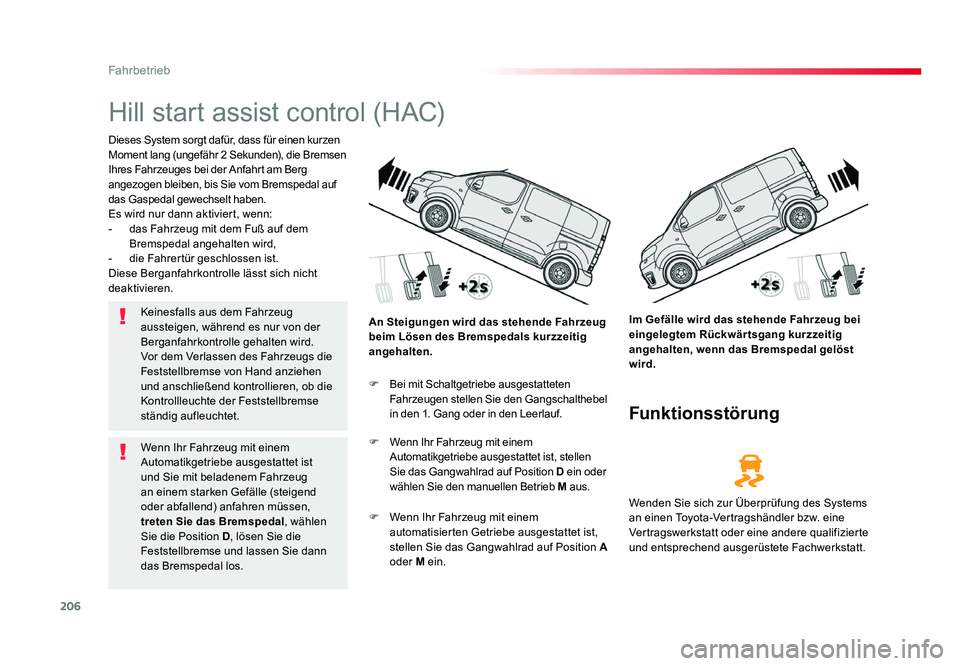

Hill start assist control (HAC)
Dieses System sorgt dafür, dass für einen kurzen
Moment lang (ungefähr 2 Sekunden), die Bremsen
Ihres Fahrzeuges bei der Anfahrt am Berg
angezogen bleiben, bis Sie vom Bremspedal auf
das Gaspedal gewechselt haben.
Es wird nur dann aktiviert, wenn:
- das Fahrzeug mit dem Fuß auf dem Bremspedal angehalten wird,
- die Fahrertür geschlossen ist.
Diese Berganfahrkontrolle lässt sich nicht
deaktivieren.
Im Gefälle wird das stehende Fahrzeug bei
eingelegtem Rückwärtsgang kurzzeitig
angehalten, wenn das Bremspedal gelöst
wird.
An Steigungen wird das stehende Fahrzeug
beim Lösen des Bremspedals kurzzeitig
angehalten.
Funktionsstörung
F
Bei mit Schaltgetriebe ausgestatteten
Fahrzeugen stellen Sie den Gangschalthebel
in den 1. Gang oder in den Leerlauf.
F Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position D ein oder
wählen Sie den manuellen Betrieb M aus.
F Wenn Ihr Fahrzeug mit einem automatisierten Getriebe ausgestattet ist,
stellen Sie das Gangwahlrad auf Position A
oder M ein. Wenden Sie sich zur Überprüfung des Systems
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Keinesfalls aus dem Fahrzeug
aussteigen, während es nur von der
Berganfahrkontrolle gehalten wird.
Vor dem Verlassen des Fahrzeugs die
Feststellbremse von Hand anziehen
und anschließend kontrollieren, ob die
Kontrollleuchte der Feststellbremse
ständig aufleuchtet.
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe ausgestattet ist
und Sie mit beladenem Fahrzeug
an einem starken Gefälle (steigend
oder abfallend) anfahren müssen,
t reten Sie das Bremspedal , wählen
Sie die Position D , lösen Sie die
Feststellbremse und lassen Sie dann
das Bremspedal los.
Proace_de.indb 20622/07/2016 14:44
Page 207 of 516

207
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Legen Sie den Rückwärtsgang nur ein,
wenn das Fahrzeug steht und der Motor
im Leerlauf dreht.
Stellen Sie sicherheitshalber und damit
der Motor leichter anspringt:
- den Schalthebel immer in den Leerlauf
- und treten Sie die Kupplung.

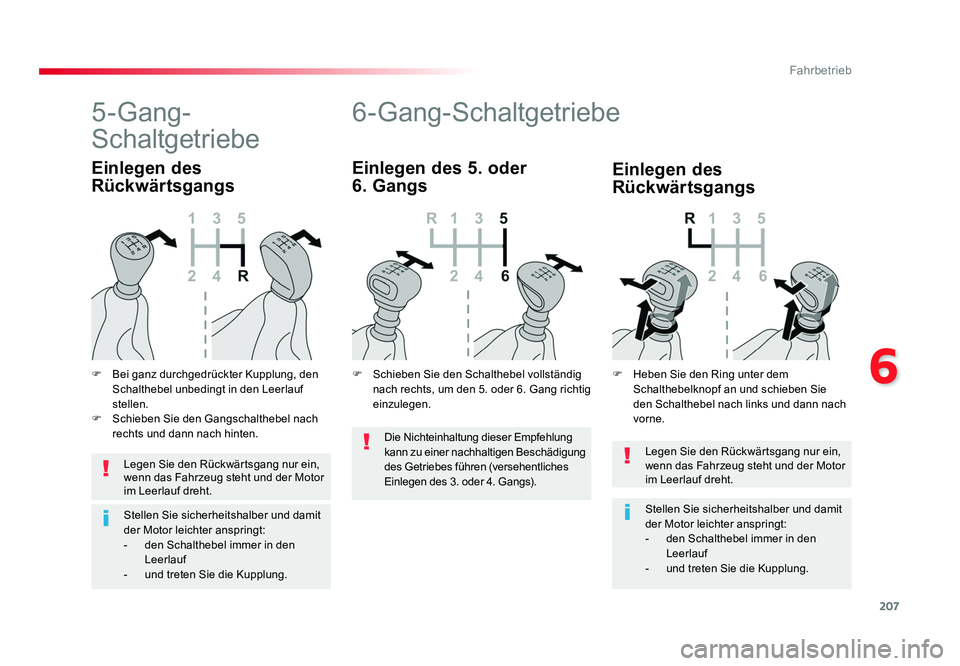

6-Gang-Schaltgetriebe
Einlegen des 5. oder
6. Gangs
Legen Sie den Rückwärtsgang nur ein,
wenn das Fahrzeug steht und der Motor
im Leerlauf dreht.
Stellen Sie sicherheitshalber und damit
der Motor leichter anspringt:
- den Schalthebel immer in den
Leerlauf
- und treten Sie die Kupplung.
5-Gang-
Schaltgetriebe
F Bei ganz durchgedrückter Kupplung, den Schalthebel unbedingt in den Leerlauf
stellen.
F Schieben Sie den Gangschalthebel nach rechts und dann nach hinten.
Einlegen des
Rückwärtsgangs Einlegen des
Rückwärtsgangs
F Heben Sie den Ring unter dem
Schalthebelknopf an und schieben Sie
den Schalthebel nach links und dann nach
vorne.
F Schieben Sie den Schalthebel vollständig
nach rechts, um den 5. oder 6. Gang richtig
einzulegen.
Die Nichteinhaltung dieser Empfehlung
kann zu einer nachhaltigen Beschädigung
des Getriebes führen (versehentliches
Einlegen des 3. oder 4. Gangs).
Proace_de.indb 20722/07/2016 14:44
Page 208 of 516

208
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

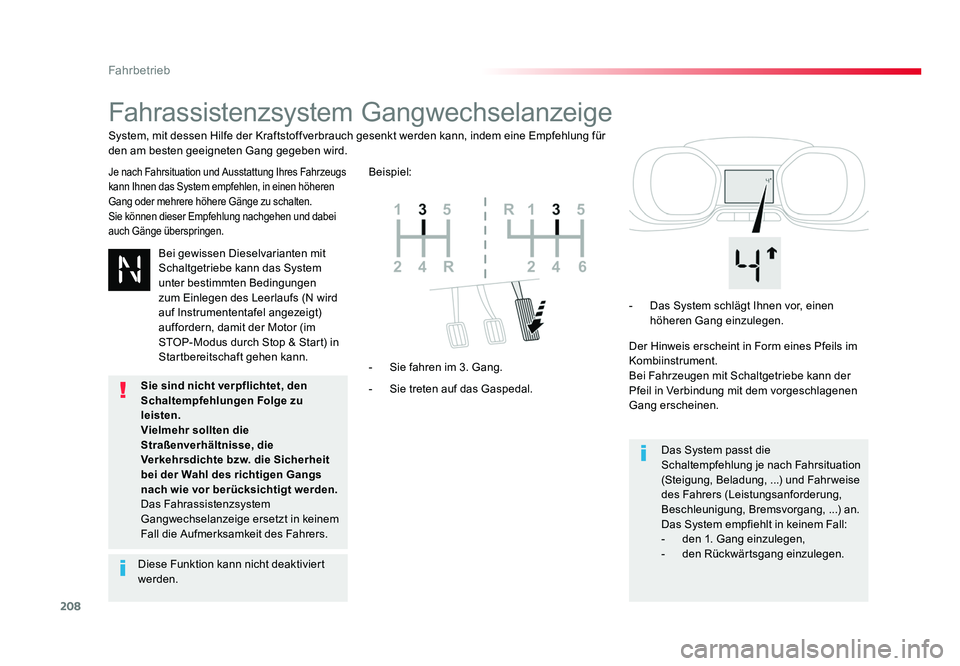

Fahrassistenzsystem Gangwechselanzeige
Je nach Fahrsituation und Ausstattung Ihres Fahrzeugs
kann Ihnen das System empfehlen, in einen höheren
Gang oder mehrere höhere Gänge zu schalten.
Sie können dieser Empfehlung nachgehen und dabei
auch Gänge überspringen.
- Sie treten auf das Gaspedal. - Sie fahren im 3. Gang.- Das System schlägt Ihnen vor, einen
höheren Gang einzulegen.
Der Hinweis erscheint in Form eines Pfeils im
Kombiinstrument.
Bei Fahrzeugen mit Schaltgetriebe kann der
Pfeil in Verbindung mit dem vorgeschlagenen
Gang erscheinen.
Das System passt die
Schaltempfehlung je nach Fahrsituation
(Steigung, Beladung, ...) und Fahr weise
des Fahrers (Leistungsanforderung,
Beschleunigung, Bremsvorgang, ...) an.
Das System empfiehlt in keinem Fall:
- den 1. Gang einzulegen,
- den Rückwärtsgang einzulegen.
System, mit dessen Hilfe der Kraftstoffverbrauch gesenkt werden kann, indem eine Empfehlung für
den am besten geeigneten Gang gegeben wird.
Beispiel:
Bei gewissen Dieselvarianten mit
Schaltgetriebe kann das System
unter bestimmten Bedingungen
zum Einlegen des Leerlaufs (N wird
auf Instrumententafel angezeigt)
auffordern, damit der Motor (im
STOP-Modus durch Stop & Start) in
Startbereitschaft gehen kann.
Diese Funktion kann nicht deaktiviert
werden. Sie sind nicht verpflichtet, den
Schaltempfehlungen Folge zu
leisten.
Vielmehr sollten die
Straßenverhältnisse, die
Verkehrsdichte bzw. die Sicherheit
bei der Wahl des richtigen Gangs
nach wie vor berücksichtigt werden.
Das Fahrassistenzsystem
Gangwechselanzeige ersetzt in keinem
Fall die Aufmerksamkeit des Fahrers.
Proace_de.indb 20822/07/2016 14:44
Page 209 of 516

209
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

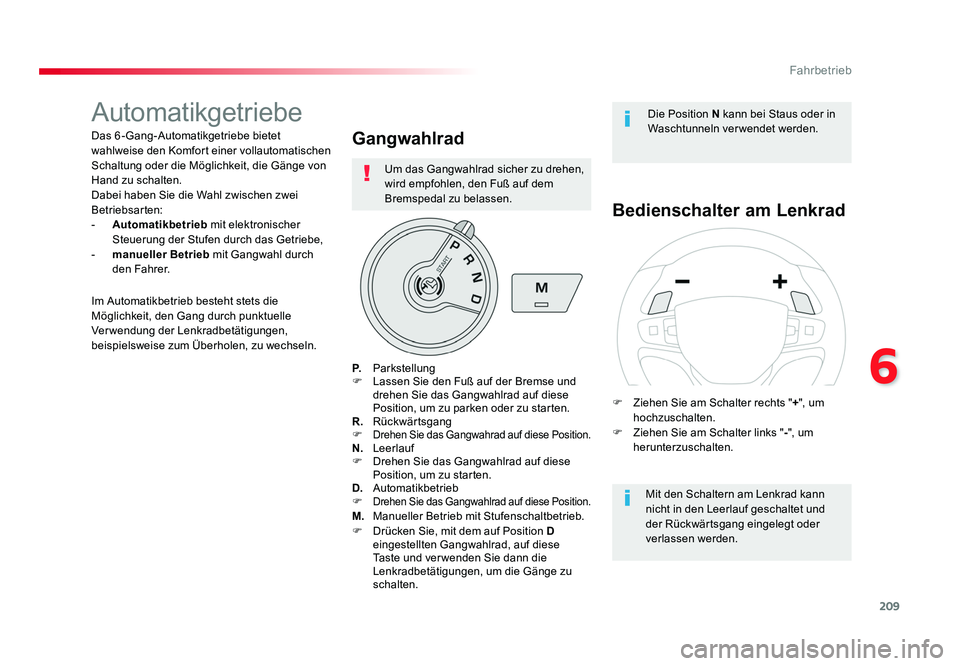

Automatikgetriebe
Das 6 -Gang-Automatikgetriebe bietet
wahlweise den Komfort einer vollautomatischen
Schaltung oder die Möglichkeit, die Gänge von
Hand zu schalten.
Dabei haben Sie die Wahl zwischen zwei
Betriebsarten:
- Automatikbetrieb mit elektronischer
Steuerung der Stufen durch das Getriebe,
- manueller Betrieb mit Gangwahl durch
den Fahrer.Gangwahlrad
P. Parkstellung
F Lassen Sie den Fuß auf der Bremse und drehen Sie das Gangwahlrad auf diese
Position, um zu parken oder zu starten.
R. Rückwärtsgang
F
Drehen Sie das Gangwahrad auf diese Position.N. Leerlauf
F Drehen Sie das Gangwahlrad auf diese Position, um zu starten.
D. Automatikbetrieb
F
Drehen Sie das Gangwahlrad auf diese Position.
M. Manueller Betrieb mit Stufenschaltbetrieb.
F Drücken Sie, mit dem auf Position D
eingestellten Gangwahlrad, auf diese
Taste und ver wenden Sie dann die
Lenkradbetätigungen, um die Gänge zu
schalten.
Bedienschalter am Lenkrad
Mit den Schaltern am Lenkrad kann
nicht in den Leerlauf geschaltet und
der Rückwärtsgang eingelegt oder
verlassen werden.
Im Automatikbetrieb besteht stets die
Möglichkeit, den Gang durch punktuelle
Verwendung der Lenkradbetätigungen,
beispielsweise zum Überholen, zu wechseln.
Die Position
N kann bei Staus oder in
Waschtunneln verwendet werden.
F Ziehen Sie am Schalter rechts " +", um
hochzuschalten.
F Ziehen Sie am Schalter links " -", um
herunterzuschalten.
Um das Gangwahlrad sicher zu drehen,
wird empfohlen, den Fuß auf dem
Bremspedal zu belassen.
Proace_de.indb 20922/07/2016 14:44
Page 210 of 516

210
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

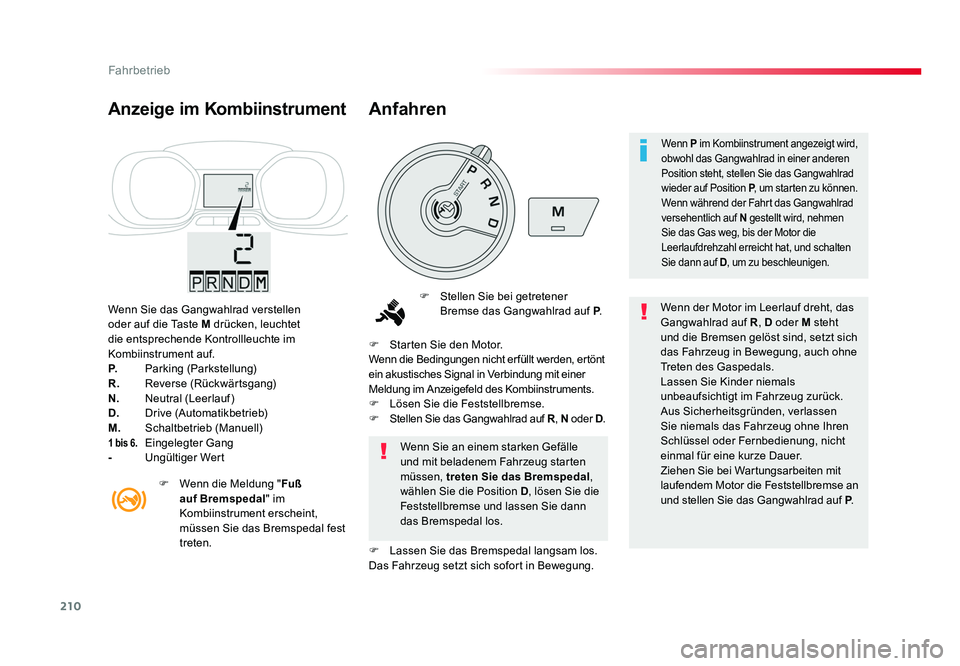

Wenn Sie das Gangwahlrad verstellen
oder auf die Taste M drücken, leuchtet
die entsprechende Kontrollleuchte im
Kombiinstrument auf.
P. Parking (Parkstellung)
R. Reverse (Rückwärtsgang)
N. Neutral (Leerlauf)
D. Drive (Automatikbetrieb)
M. Schaltbetrieb (Manuell)
1 bis 6. Eingelegter Gang
- Ungültiger Wert
Anzeige im Kombiinstrument
F Stellen Sie bei getretener
Bremse das Gangwahlrad auf P. Wenn der Motor im Leerlauf dreht, das
Gangwahlrad auf
R, D oder M steht
und die Bremsen gelöst sind, setzt sich
das Fahrzeug in Bewegung, auch ohne
Treten des Gaspedals.
Lassen Sie Kinder niemals
unbeaufsichtigt im Fahrzeug zurück.
Aus Sicherheitsgründen, verlassen
Sie niemals das Fahrzeug ohne Ihren
Schlüssel oder Fernbedienung, nicht
einmal für eine kurze Dauer.
Ziehen Sie bei Wartungsarbeiten mit
laufendem Motor die Feststellbremse an
und stellen Sie das Gangwahlrad auf P .
Wenn Sie an einem starken Gefälle
und mit beladenem Fahrzeug starten
müssen,
treten Sie das Bremspedal ,
wählen Sie die Position D, lösen Sie die
Feststellbremse und lassen Sie dann
das Bremspedal los.
F Starten Sie den Motor.
Wenn die Bedingungen nicht er füllt werden, ertönt
ein akustisches Signal in Verbindung mit einer
Meldung im Anzeigefeld des Kombiinstruments.
F Lösen Sie die Feststellbremse.
F
Stellen Sie das Gangwahlrad auf R, N oder D .
F Lassen Sie das Bremspedal langsam los.
Das Fahrzeug setzt sich sofort in Bewegung.
F Wenn die Meldung "
Fuß
auf Bremspedal " im
Kombiinstrument erscheint,
müssen Sie das Bremspedal fest
treten.
Anfahren
Wenn P im Kombiinstrument angezeigt wird,
obwohl das Gangwahlrad in einer anderen
Position steht, stellen Sie das Gangwahlrad
wieder auf Position P , um starten zu können.
Wenn während der Fahrt das Gangwahlrad
versehentlich auf N gestellt wird, nehmen
Sie das Gas weg, bis der Motor die
Leerlaufdrehzahl erreicht hat, und schalten
Sie dann auf D, um zu beschleunigen.
Proace_de.indb 21022/07/2016 14:44
