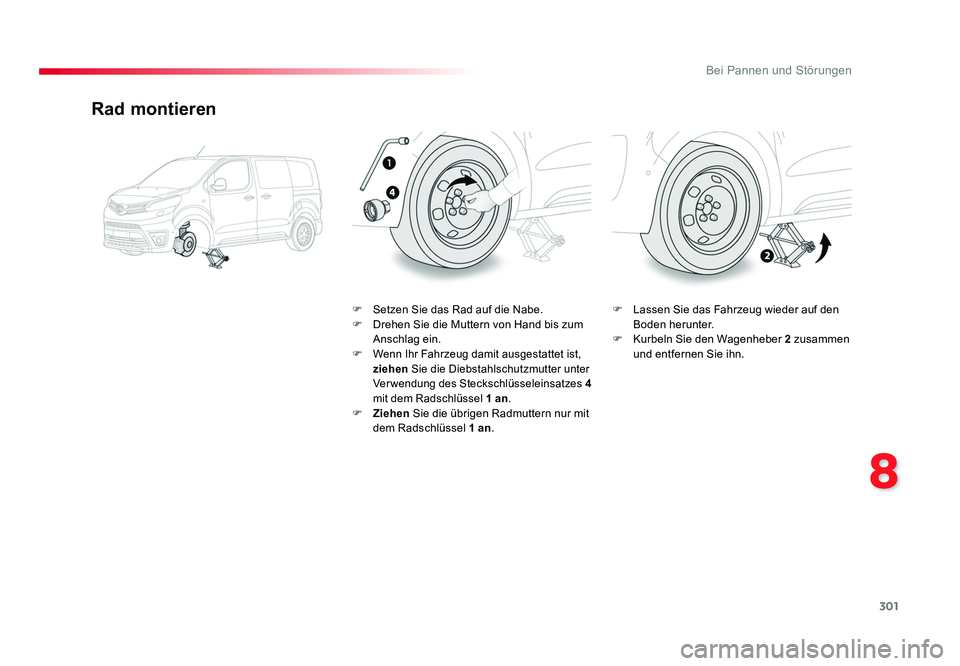

301
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Rad montieren
F Setzen Sie das Rad auf die Nabe.
F Drehen Sie die Muttern von Hand bis zum Anschlag ein.
F
Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1 an.
F Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 an. F Lassen Sie das Fahrzeug wieder auf den
Boden herunter.
F Kurbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn.
Proace_de.indb 30122/07/2016 14:45

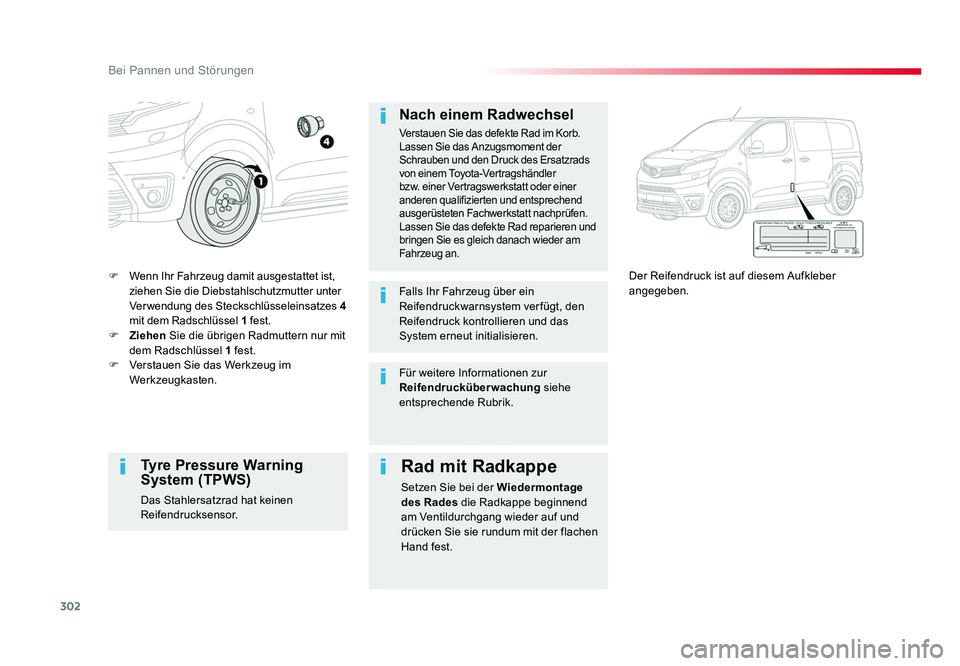

302
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit dem Radschlüssel 1 fest.
F Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.
F Verstauen Sie das Werkzeug im Werkzeugkasten. Der Reifendruck ist auf diesem Aufkleber
angegeben.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Lassen Sie das Anzugsmoment der
Schrauben und den Druck des Ersatzrads
von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt nachprüfen.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Falls Ihr Fahrzeug über ein
Reifendruckwarnsystem verfügt, den
Reifendruck kontrollieren und das
System erneut initialisieren.
Tyre Pressure Warning
System (TPWS)
Das Stahlersatzrad hat keinen
Reifendrucksensor.
Rad mit Radkappe
Setzen Sie bei der Wiedermontage

des Rades die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur
Reifendrucküberwachung
siehe
entsprechende Rubrik.
Proace_de.indb 30222/07/2016 14:45

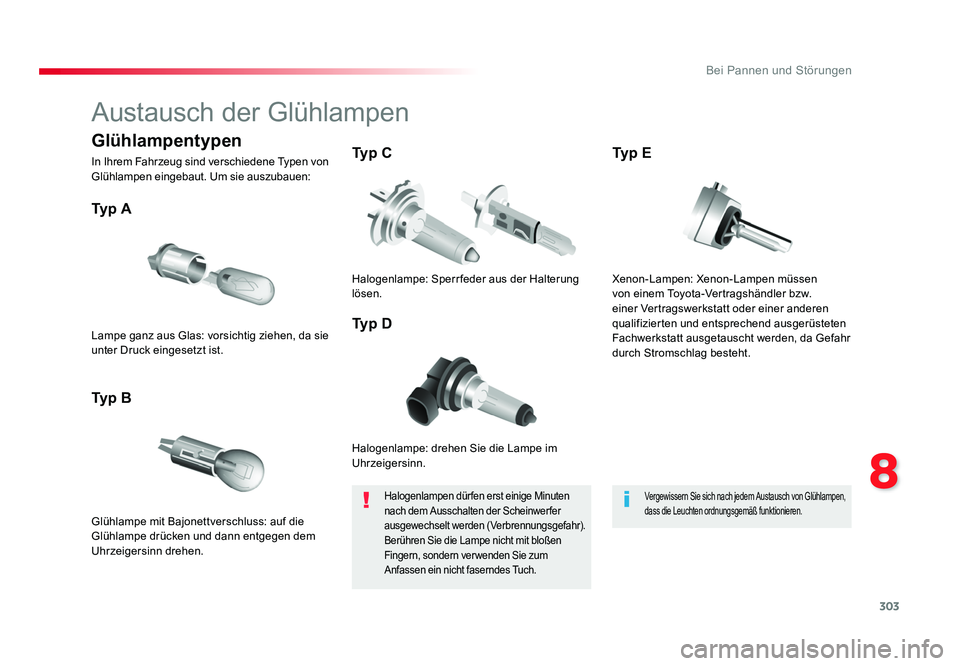

303
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Austausch der Glühlampen
Halogenlampe: drehen Sie die Lampe im
Uhrzeigersinn.
Ty p A
Glühlampe mit Bajonettverschluss: auf die
Glühlampe drücken und dann entgegen dem
Uhrzeigersinn drehen.
Ty p BTy p C
Ty p D
Lampe ganz aus Glas: vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Halogenlampe: Sperr feder aus der Halterung
lösen.
Halogenlampen dür fen erst einige Minuten
nach dem Ausschalten der Scheinwer fer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht mit bloßen
Fingern, sondern ver wenden Sie zum
Anfassen ein nicht faserndes Tuch.Vergewissern Sie sich nach jedem Austausch von Glühlampen,
dass die Leuchten ordnungsgemäß funktionieren.
Glühlampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Xenon-Lampen: Xenon-Lampen müssen
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgetauscht werden, da Gefahr
durch Stromschlag besteht.Ty p E
Proace_de.indb 30322/07/2016 14:45

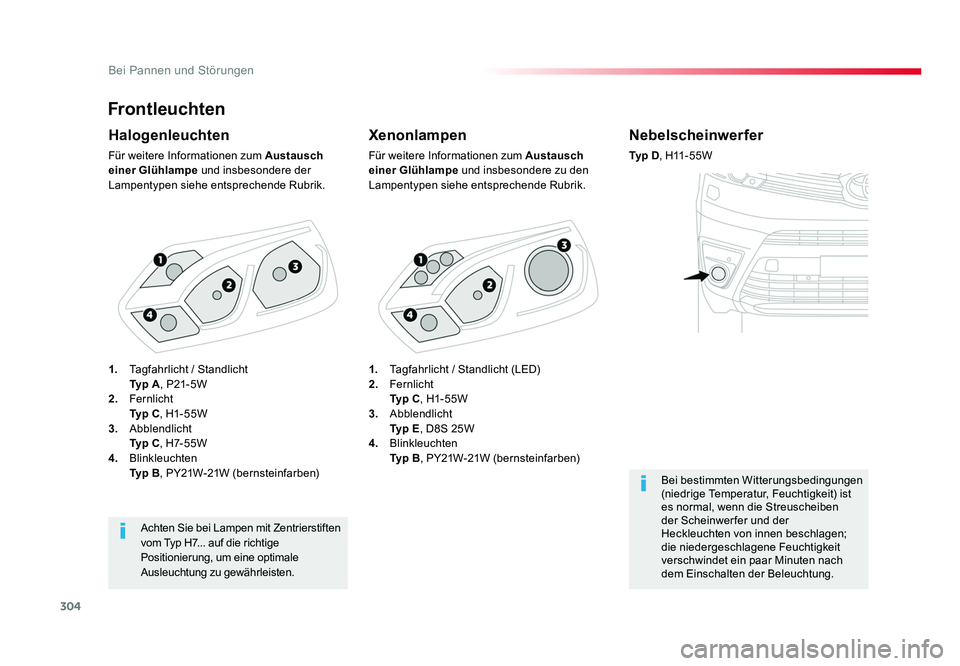

304
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Frontleuchten
Xenonlampen
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
Halogenleuchten
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere der
Lampentypen siehe entsprechende Rubrik.
Achten Sie bei Lampen mit Zentrierstiften
vom Typ H7... auf die richtige
Positionierung, um eine optimale
Ausleuchtung zu gewährleisten.
Nebelscheinwerfer
Ty p D, H11-55W
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben
der Scheinwer fer und der
Heckleuchten von innen beschlagen;
die niedergeschlagene Feuchtigkeit
verschwindet ein paar Minuten nach
dem Einschalten der Beleuchtung.
1.
Tagfahrlicht / Standlicht (LED)
2. Fernlicht
Ty p C , H1-55W
3. Abblendlicht
Ty p E , D8S 25W
4. Blinkleuchten
Ty p B , PY21W-21W (bernsteinfarben)
1.
Tagfahrlicht / Standlicht
Ty p A , P21- 5W
2. Fernlicht
Ty p C , H1-55W
3. Abblendlicht
Ty p C , H7-55W
4. Blinkleuchten
Ty p B , PY21W-21W (bernsteinfarben)
Proace_de.indb 30422/07/2016 14:45

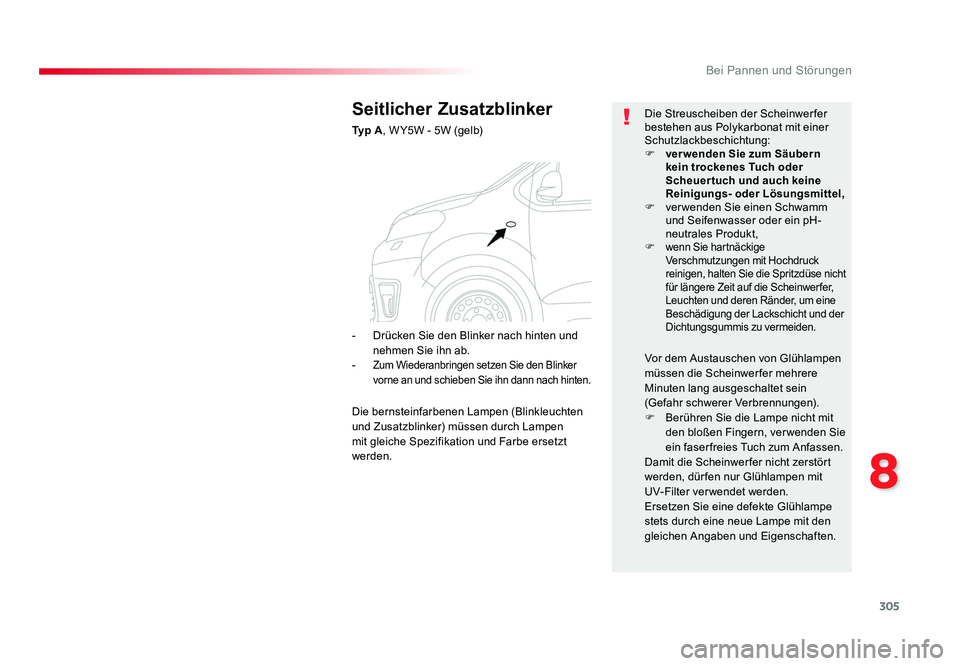

305
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Seitlicher Zusatzblinker
Ty p A, W Y5W - 5W (gelb) Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
ver wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
F ver wenden Sie einen Schwamm und Seifenwasser oder ein pH-
neutrales Produkt,
F
wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse nicht
für längere Zeit auf die Scheinwer fer,
Leuchten und deren Ränder, um eine
Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F Berühren Sie die Lampe nicht mit
den bloßen Fingern, ver wenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab.
- Zum Wiederanbringen setzen Sie den Blinker
vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Lampen (Blinkleuchten
und Zusatzblinker) müssen durch Lampen
mit gleiche Spezifikation und Farbe ersetzt
werden.
Proace_de.indb 30522/07/2016 14:45

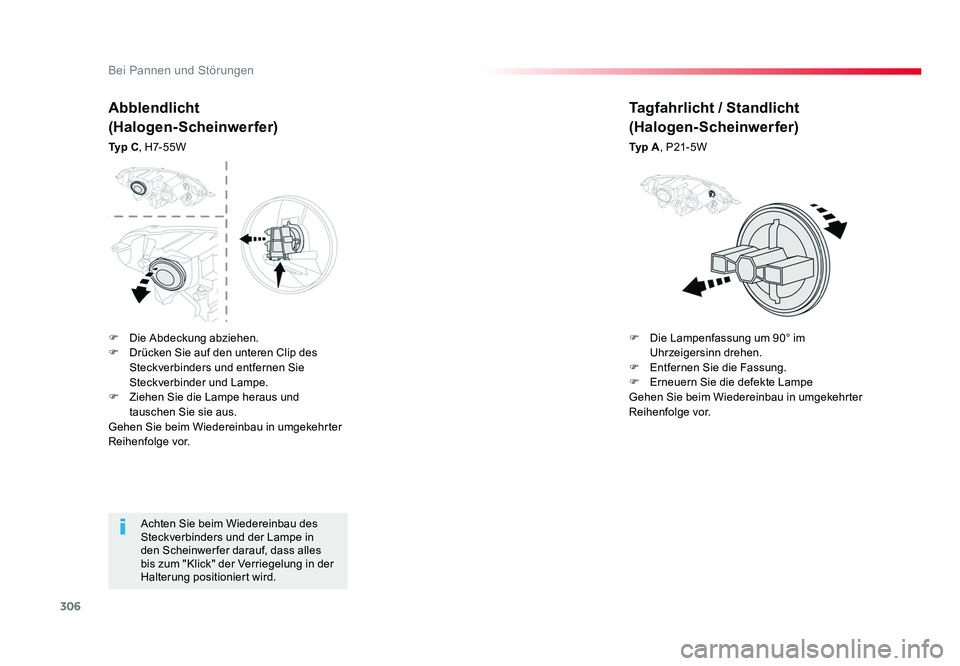

306
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in
den Scheinwer fer darauf, dass alles
bis zum "Klick" der Verriegelung in der
Halterung positioniert wird.
Abblendlicht
(Halogen-Scheinwerfer)
Ty p C, H7-55W
Tagfahrlicht / Standlicht
(Halogen-Scheinwerfer)
Ty p A , P21- 5W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Erneuern Sie die defekte Lampe
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30622/07/2016 14:45

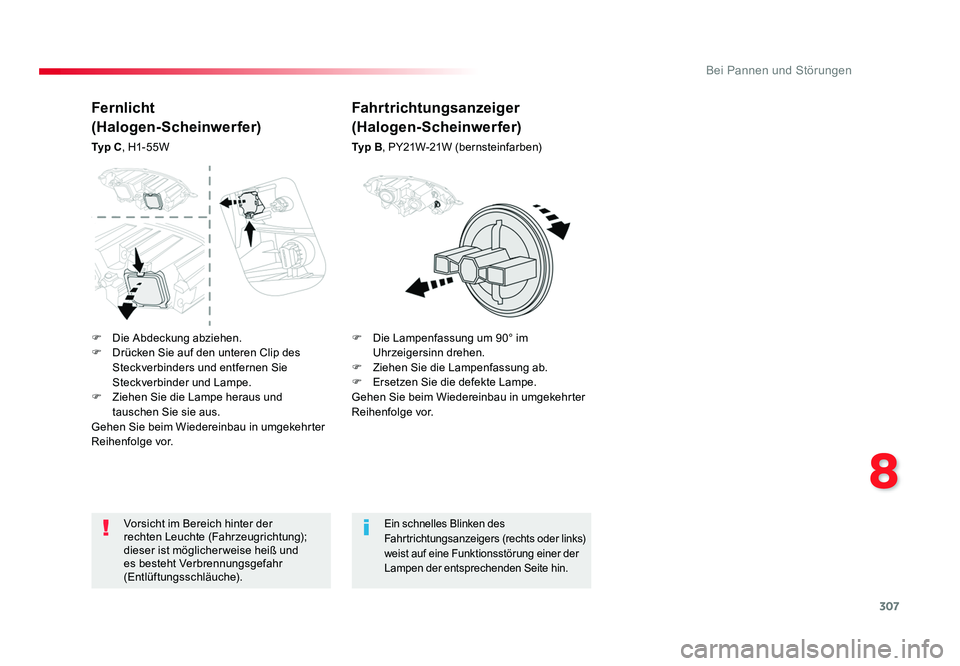

307
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Vorsicht im Bereich hinter der
rechten Leuchte (Fahrzeugrichtung);
dieser ist möglicherweise heiß und
es besteht Verbrennungsgefahr
(Entlüftungsschläuche).Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Halogen-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)
Fernlicht
(Halogen-Scheinwerfer)
Ty p C, H1-55W
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F Die Lampenfassung um 90° im
Uhrzeigersinn drehen.
F Ziehen Sie die Lampenfassung ab.
F Ersetzen Sie die defekte Lampe.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30722/07/2016 14:45

308
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Abblendlicht
(Xenonlampen)
Ty p E, D8S 25W
F Die Lampenfassung um 90° im Uhrzeigersinn drehen.
F Entfernen Sie die Fassung.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
D8S Xenon-Lampen müssen von einem
Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgetauscht werden, da
Gefahr durch Stromschlag besteht.
Es wird empfohlen, die D8S-Lampen alle
auszutauschen, wenn eine davon defekt ist.
Fernlicht
(Xenon-Scheinwerfer)
Ty p C , H1-55W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, alles bis zum
"Klick" zur Verriegelung einzubauen. Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Xenon-Scheinwerfer)
Ty p B
, PY21W-21W (bernsteinfarben)
F Die Abdeckung abziehen.
F Drücken Sie auf den unteren Clip des Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F Ziehen Sie die Lampe heraus und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Proace_de.indb 30822/07/2016 14:45

309
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016

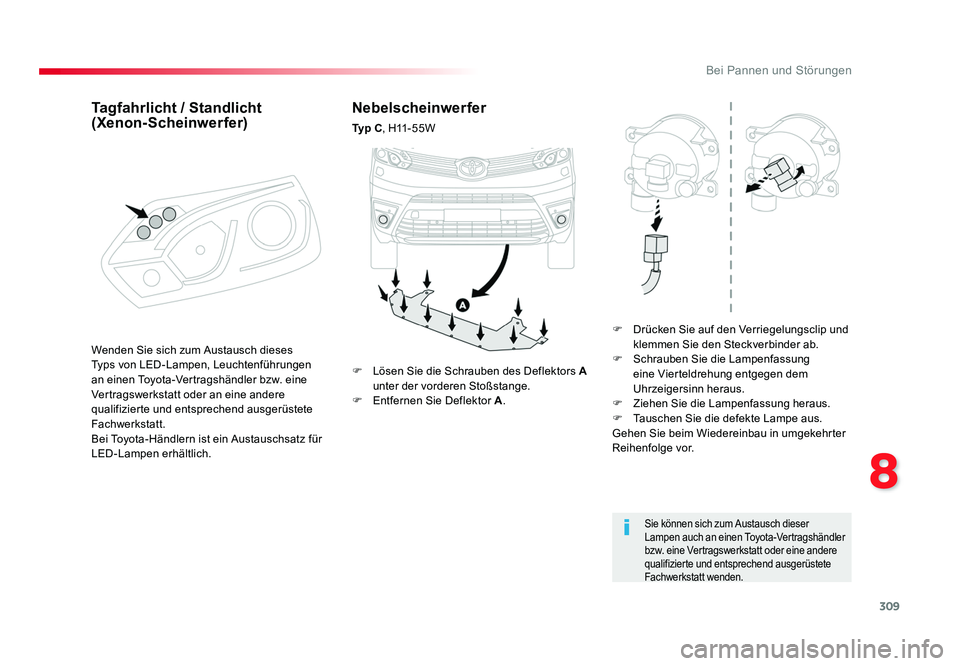

Nebelscheinwerfer
Ty p C, H11-55W
F Drücken Sie auf den Verriegelungsclip und klemmen Sie den Steckverbinder ab.
F Schrauben Sie die Lampenfassung eine Vierteldrehung entgegen dem
Uhrzeigersinn heraus.
F Ziehen Sie die Lampenfassung heraus.
F Tauschen Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Sie können sich zum Austausch dieser
Lampen auch an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt wenden.
F Lösen Sie die Schrauben des Deflektors A unter der vorderen Stoßstange.
F Entfernen Sie Deflektor A.
Wenden Sie sich zum Austausch dieses
Typs von LED-Lampen, Leuchtenführungen
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Bei Toyota-Händlern ist ein Austauschsatz für
LED-Lampen erhältlich.
Tagfahrlicht / Standlicht

(Xenon-Scheinwerfer)
Proace_de.indb 30922/07/2016 14:45

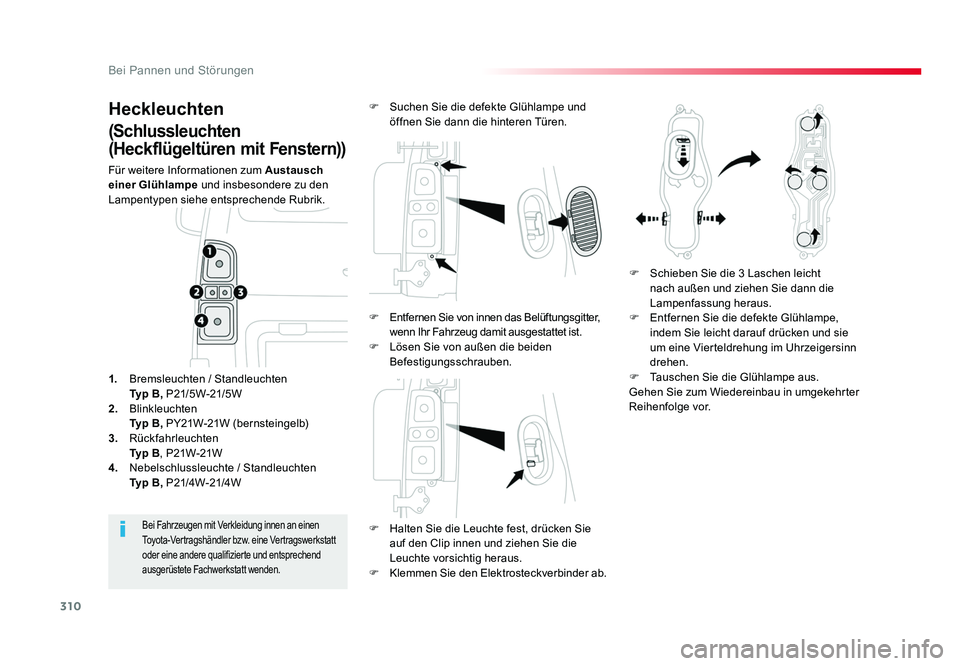

310
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Heckleuchten
(Schlussleuchten
(Heckflügeltüren mit Fenstern))
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
F Halten Sie die Leuchte fest, drücken Sie auf den Clip innen und ziehen Sie die
Leuchte vorsichtig heraus.
F Klemmen Sie den Elektrosteckverbinder ab.
Bei Fahrzeugen mit Verkleidung innen an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt wenden.
1. Bremsleuchten / Standleuchten
Ty p B , P21/5W-21/5W
2. Blinkleuchten
Ty p B , PY21W-21W (bernsteingelb)
3. Rückfahrleuchten
Ty p B , P21W-21W
4. Nebelschlussleuchte / Standleuchten
Ty p B , P21/4W-21/4W F Suchen Sie die defekte Glühlampe und
öffnen Sie dann die hinteren Türen.
F Schieben Sie die 3 Laschen leicht nach außen und ziehen Sie dann die
Lampenfassung heraus.
F Entfernen Sie die defekte Glühlampe, indem Sie leicht darauf drücken und sie
um eine Vierteldrehung im Uhrzeigersinn
drehen.
F Tauschen Sie die Glühlampe aus.
Gehen Sie zum Wiedereinbau in umgekehrter
Reihenfolge vor.
F
Entfernen Sie von innen das Belüftungsgitter,
wenn Ihr Fahrzeug damit ausgestattet ist.
F Lösen Sie von außen die beiden Befestigungsschrauben.
Proace_de.indb 31022/07/2016 14:45
