TOYOTA PROACE 2016 Betriebsanleitungen (in German)

331
9
Technische Daten
Jumpy _de_Chap09_caracteristiques-techniques_ed01-2016

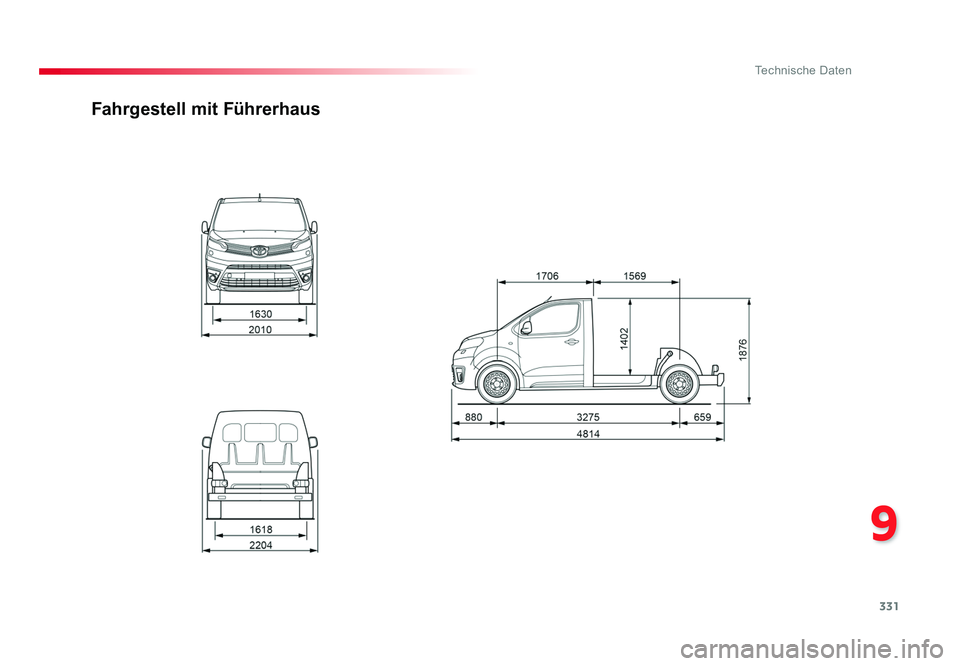

Fahrgestell mit Führerhaus
Proace_de.indb 33122/07/2016 14:45

332
Technische Daten
Jumpy _de_Chap09_caracteristiques-techniques_ed01-2016

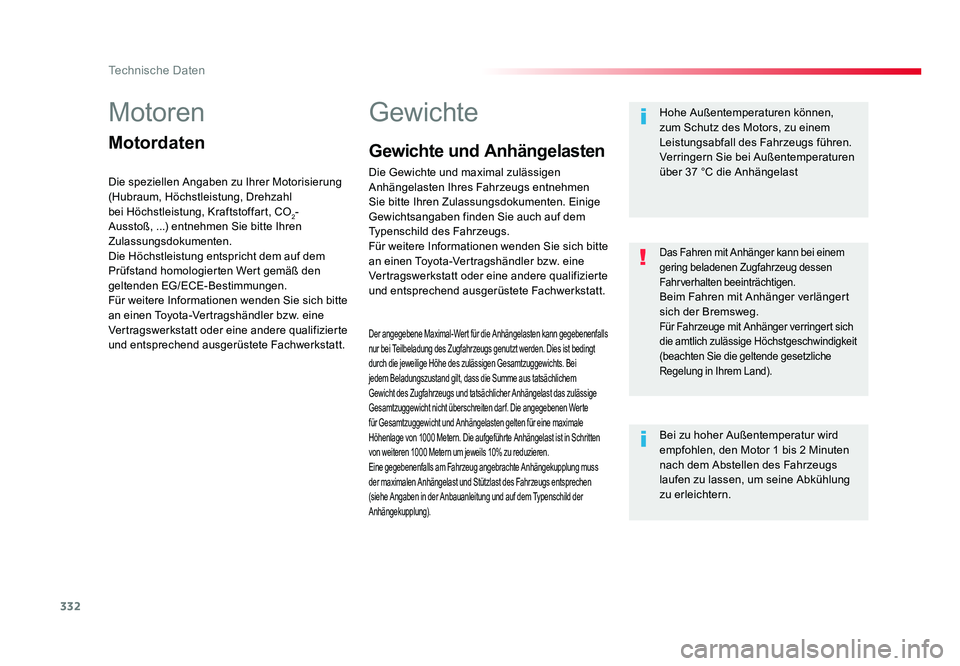

Motoren
Motordaten
Die speziellen Angaben zu Ihrer Motorisierung
(Hubraum, Höchstleistung, Drehzahl
bei Höchstleistung, Kraftstoffart, CO
2-
Ausstoß, ...) entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Die Höchstleistung entspricht dem auf dem
Prüfstand homologierten Wert gemäß den
geltenden EG/ECE-Bestimmungen.
Für weitere Informationen wenden Sie sich bitte
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Gewichte
Der angegebene Maximal-Wert für die Anhängelasten kann gegebenenfalls
nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt
durch die jeweilige Höhe des zulässigen Gesamtzuggewichts. Bei
jedem Beladungszustand gilt, dass die Summe aus tatsächlichem
Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht überschreiten dar f. Die angegebenen Werte
für Gesamtzuggewicht und Anhängelasten gelten für eine maximale
Höhenlage von 1000 Metern. Die aufgeführte Anhängelast ist in Schritten
von weiteren 1000 Metern um jeweils 10% zu reduzieren.
Eine gegebenenfalls am Fahrzeug angebrachte Anhängekupplung muss
der maximalen Anhängelast und Stützlast des Fahrzeugs entsprechen
(siehe Angaben in der Anbauanleitung und auf dem Typenschild der
Anhängekupplung).
Hohe Außentemperaturen können,
zum Schutz des Motors, zu einem
Leistungsabfall des Fahrzeugs führen.
Verringern Sie bei Außentemperaturen
über 37 °C die Anhängelast
Bei zu hoher Außentemperatur wird
empfohlen, den Motor 1 bis 2 Minuten
nach dem Abstellen des Fahrzeugs
laufen zu lassen, um seine Abkühlung
zu erleichtern.
Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert
sich der Bremsweg.
Für Fahrzeuge mit Anhänger verringert sich
die amtlich zulässige Höchstgeschwindigkeit
(beachten Sie die geltende gesetzliche
Regelung in Ihrem Land).
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeugs entnehmen
Sie bitte Ihren Zulassungsdokumenten. Einige
Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte
an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 33222/07/2016 14:45

.
333
..
Proace_de.indb 33322/07/2016 14:45

334
Proace_de.indb 33422/07/2016 14:45

335
9
Technische Daten
Jumpy _de_Chap09_caracteristiques-techniques_ed01-2016

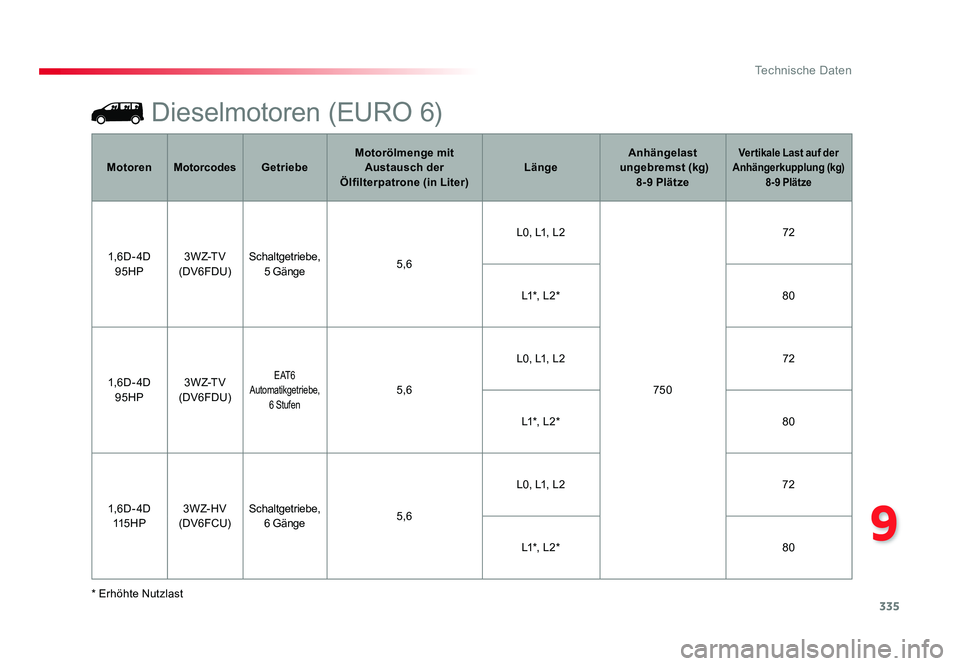

Dieselmotoren (EURO 6)
* Erhöhte NutzlastMotoren
Motorcodes Getriebe Motorölmenge mit
Austausch der
Ölfilterpatrone (in Liter) LängeAnhängelast

ungebremst (kg) 8-9 Plätze
Vertikale Last auf der
Anhängerkupplung (kg)
8-9 Plätze
1,6 D - 4D 95HP 3 W Z-T V
(DV6FDU) Schaltgetriebe,
5 Gänge 5,6L0, L1, L2
75072
L1*, L2* 80
1,6 D - 4D 95HP 3 W Z-T V
(DV6FDU)
E AT 6
Automatikgetriebe, 6 Stufen5,6 L0, L1, L2
72
L1*, L2* 80
1,6 D - 4D 115 H P 3 W Z- H V
(DV6FCU) Schaltgetriebe,
6 Gänge 5,6L0, L1, L2
72
L1*, L2* 80
Proace_de.indb 33522/07/2016 14:45

336
Technische Daten
Jumpy _de_Chap09_caracteristiques-techniques_ed01-2016

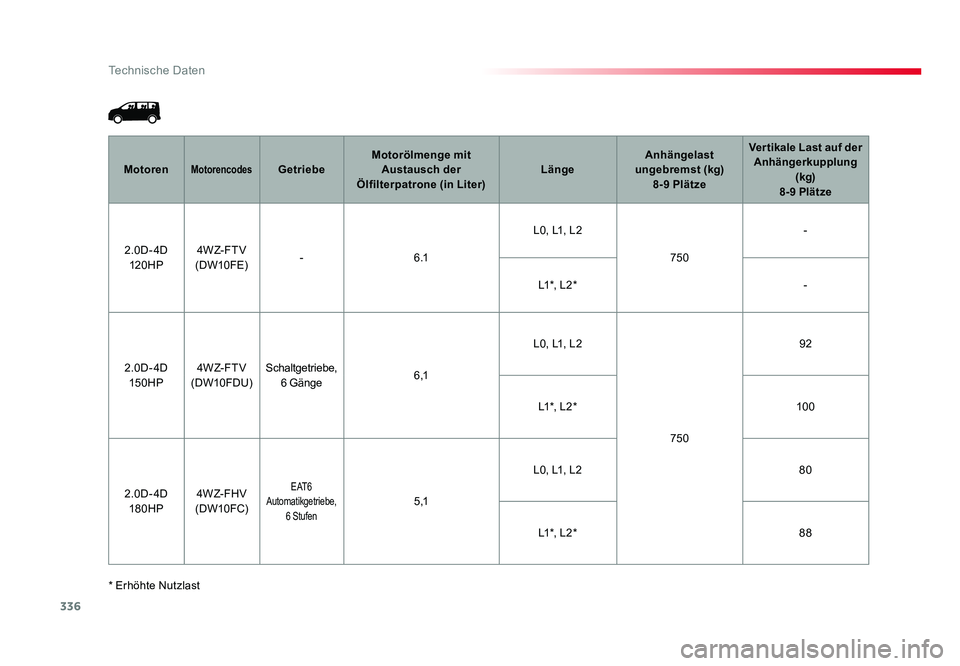

* Erhöhte NutzlastMotoren
MotorencodesGetriebe
Motorölmenge mit
Austausch der
Ölfilterpatrone (in Liter) LängeAnhängelast
ungebremst (kg) 8-9 Plätze Ver tikale Last auf
der
Anhängerkupplung (kg)
8-9 Plätze
2.0D- 4D 120 H P 4W Z- F T V
(DW10FE) -
6 .1 L0, L1, L2
750-
L1*, L2* -
2.0D- 4D 150HP 4W Z- F T V
(DW10FDU) Schaltgetriebe,
6 Gänge 6 ,1L0, L1, L2
75092
L1*, L2* 10 0
2.0D- 4D 18 0HP 4W Z- FH V
(DW10 FC)
E AT 6
Automatikgetriebe, 6 Stufen5 ,1 L0, L1, L2
80
L1*, L2* 88
Proace_de.indb 33622/07/2016 14:45

337
9
Technische Daten
Jumpy _de_Chap09_caracteristiques-techniques_ed01-2016

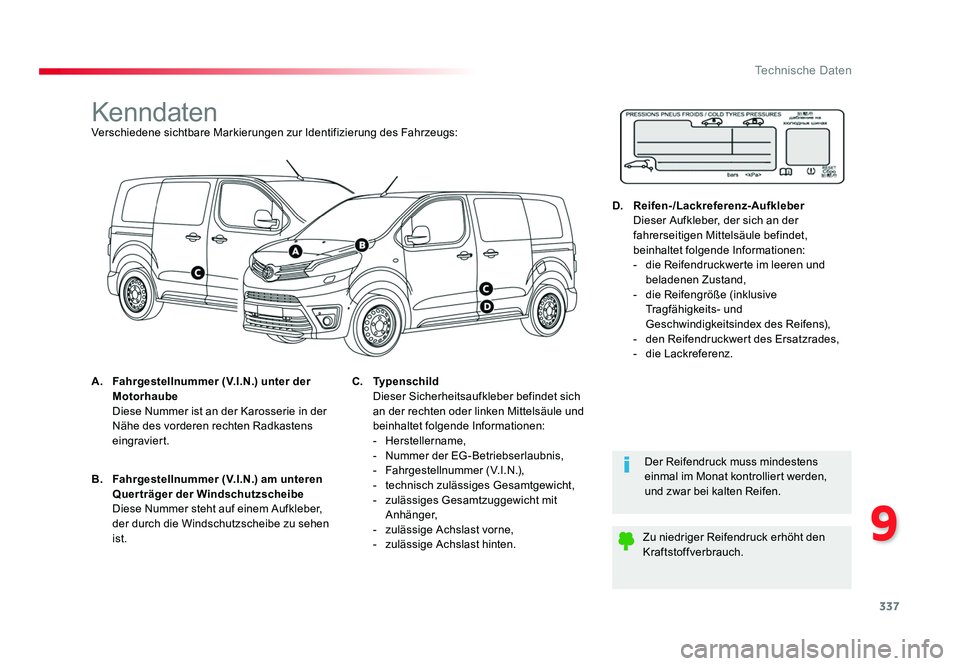

KenndatenVerschiedene sichtbare Markierungen zur Identifizierung des Fahrzeugs:
A. Fahrgestellnummer (V.I.N.) unter der
Motorhaube
Diese Nummer ist an der Karosserie in der Nähe des vorderen rechten Radkastens
eingraviert.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen.
Zu niedriger Reifendruck erhöht den
Kraftstoffverbrauch.
B.
Fahrgestellnummer (V.I.N.) am unteren
Querträger der Windschutzscheibe
Diese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen
ist. C.
Typenschild
Dieser Sicherheitsaufkleber befindet sich
an der rechten oder linken Mittelsäule und
beinhaltet folgende Informationen:
- Herstellername,
- Nummer der EG-Betriebserlaubnis,
- Fahrgestellnummer (V.I.N.),
- technisch zulässiges Gesamtgewicht,
- zulässiges Gesamtzuggewicht mit Anhänger,
- zulässige Achslast vorne,
- zulässige Achslast hinten. D.
Reifen-/Lackreferenz-Aufkleber
Dieser Aufkleber, der sich an der fahrerseitigen Mittelsäule befindet,
beinhaltet folgende Informationen:
- die Reifendruckwerte im leeren und beladenen Zustand,
- die Reifengröße (inklusive Tragfähigkeits- und
Geschwindigkeitsindex des Reifens),
- den Reifendruckwert des Ersatzrades,
- die Lackreferenz.
Proace_de.indb 33722/07/2016 14:45

338
Audio und Telematik
Jumpy_de_Chap10a_BTA_ed01-2016

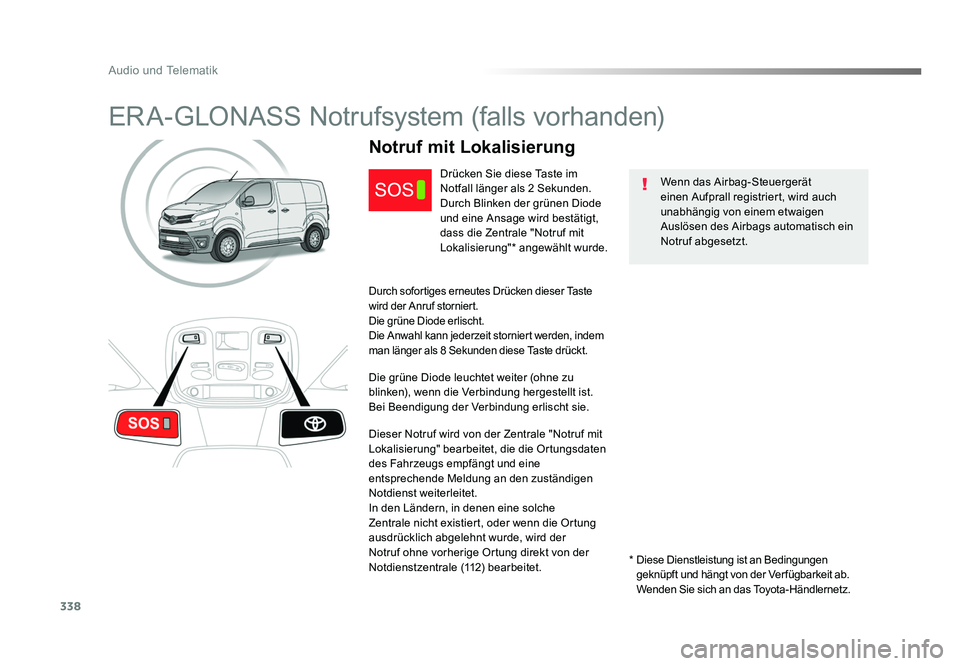

ERA-GLONASS Notrufsystem (falls vorhanden)
Wenn das Airbag-Steuergerät
einen Aufprall registriert, wird auch
unabhängig von einem etwaigen
Auslösen des Airbags automatisch ein
Notruf abgesetzt.
Notruf mit Lokalisierung
Drücken Sie diese Taste im
Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode
und eine Ansage wird bestätigt,
dass die Zentrale "Notruf mit
Lokalisierung"* angewählt wurde.
Durch sofortiges erneutes Drücken dieser Taste
wird der Anruf storniert.
Die grüne Diode erlischt.
Die Anwahl kann jederzeit storniert werden, indem
man länger als 8 Sekunden diese Taste drückt.
Die grüne Diode leuchtet weiter (ohne zu
blinken), wenn die Verbindung hergestellt ist.
Bei Beendigung der Verbindung erlischt sie.
Dieser Notruf wird von der Zentrale "Notruf mit
Lokalisierung" bearbeitet, die die Ortungsdaten
des Fahrzeugs empfängt und eine
entsprechende Meldung an den zuständigen
Notdienst weiterleitet.
In den Ländern, in denen eine solche
Zentrale nicht existiert, oder wenn die Ortung
ausdrücklich abgelehnt wurde, wird der
Notruf ohne vorherige Ortung direkt von der
Notdienstzentrale (112) bearbeitet.*
Diese Dienstleistung ist an Bedingungen
geknüpft und hängt von der Ver fügbarkeit ab.
Wenden Sie sich an das Toyota-Händlernetz.
Proace_de.indb 33822/07/2016 14:45

.
339
Audio und Telematik
Jumpy_de_Chap10a_BTA_ed01-2016

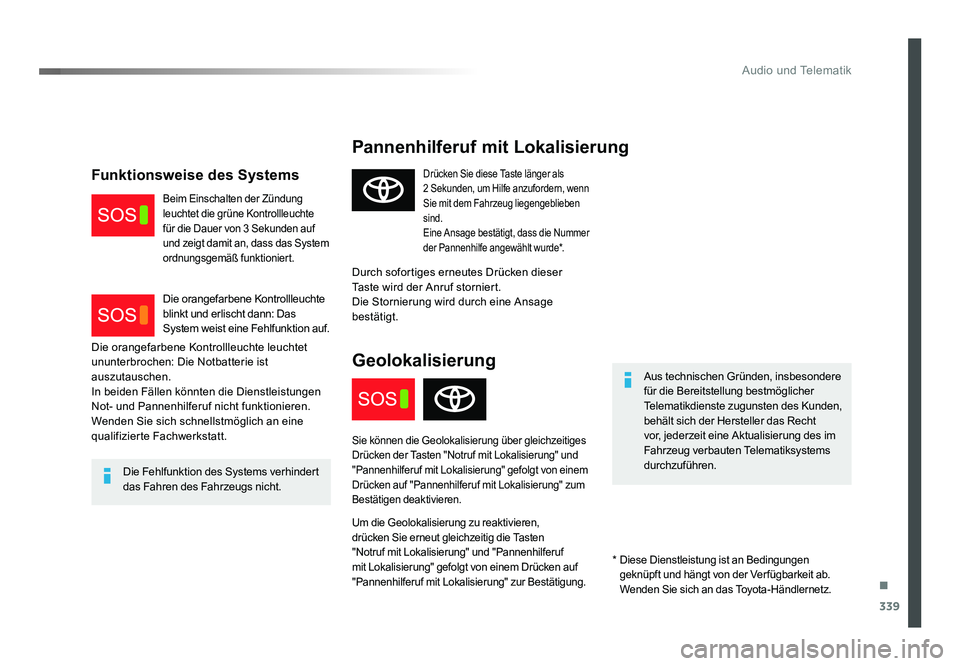

Pannenhilferuf mit Lokalisierung
Aus technischen Gründen, insbesondere
für die Bereitstellung bestmöglicher
Telematikdienste zugunsten des Kunden,
behält sich der Hersteller das Recht
vor, jederzeit eine Aktualisierung des im
Fahrzeug verbauten Telematiksystems
durchzuführen.
Die Fehlfunktion des Systems verhindert
das Fahren des Fahrzeugs nicht.
Drücken Sie diese Taste länger als
2 Sekunden, um Hilfe anzufordern, wenn
Sie mit dem Fahrzeug liegengeblieben
sind.
Eine Ansage bestätigt, dass die Nummer
der Pannenhilfe angewählt wurde*.
Durch sofortiges erneutes Drücken dieser
Taste wird der Anruf storniert.
Die Stornierung wird durch eine Ansage
bestätigt.
Geolokalisierung
Sie können die Geolokalisierung über gleichzeitiges
Drücken der Tasten "Notruf mit Lokalisierung" und
"Pannenhilferuf mit Lokalisierung" gefolgt von einem
Drücken auf "Pannenhilferuf mit Lokalisierung" zum
Bestätigen deaktivieren.
Um die Geolokalisierung zu reaktivieren,
drücken Sie erneut gleichzeitig die Tasten
"Notruf mit Lokalisierung" und "Pannenhilferuf
mit Lokalisierung" gefolgt von einem Drücken auf
"Pannenhilferuf mit Lokalisierung" zur Bestätigung.
Die orangefarbene Kontrollleuchte leuchtet
ununterbrochen: Die Notbatterie ist
auszutauschen.
In beiden Fällen könnten die Dienstleistungen
Not- und Pannenhilferuf nicht funktionieren.
Wenden Sie sich schnellstmöglich an eine
qualifizierte Fachwerkstatt.
Funktionsweise des Systems
Beim Einschalten der Zündung
leuchtet die grüne Kontrollleuchte
für die Dauer von 3 Sekunden auf
und zeigt damit an, dass das System
ordnungsgemäß funktioniert.
Die orangefarbene Kontrollleuchte
blinkt und erlischt dann: Das
System weist eine Fehlfunktion auf.
*
Diese Dienstleistung ist an Bedingungen
geknüpft und hängt von der Ver fügbarkeit ab.
Wenden Sie sich an das Toyota-Händlernetz.
Proace_de.indb 33922/07/2016 14:45
