TOYOTA PROACE 2016 Manuel du propriétaire (in French)

101
3
Ergonomie et confort
F Placez l'appui-tête en position basse, et si votre véhicule en est équipé, relevez
l'accoudoir et rabattez la tablette fixée au
dos du siège.

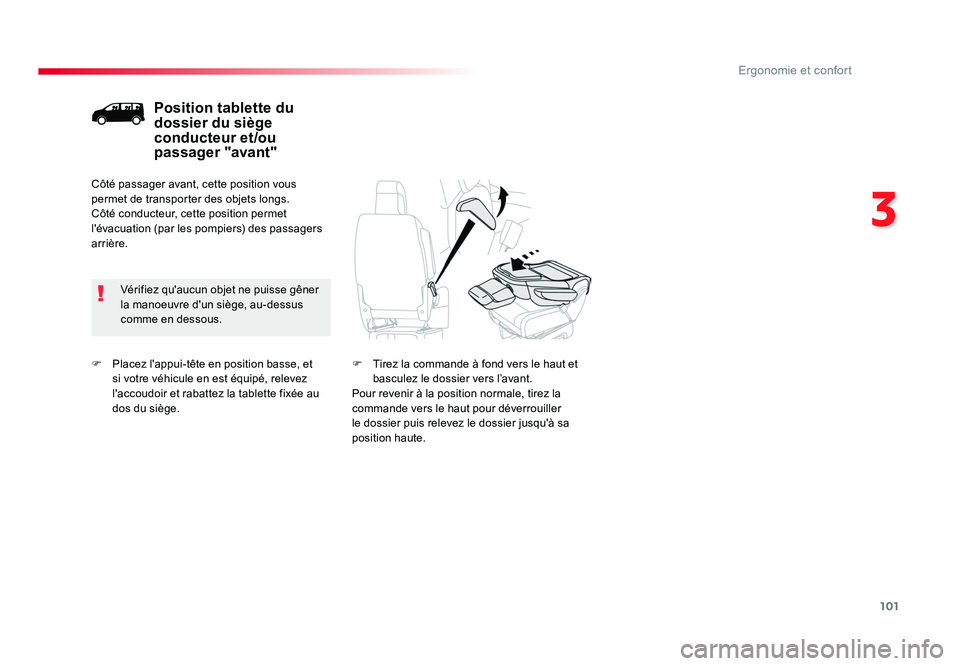

Position tablette du
dossier du siège
conducteur et/ou
passager "avant"
Vérifiez qu'aucun objet ne puisse gêner
la manoeuvre d'un siège, au-dessus
comme en dessous.
Côté passager avant, cette position vous
permet de transporter des objets longs.
Côté conducteur, cette position permet
l'évacuation (par les pompiers) des passagers
arrière.
F Tirez la commande à fond vers le haut et basculez le dossier vers l’avant.
Pour revenir à la position normale, tirez la
commande vers le haut pour déverrouiller
le dossier puis relevez le dossier jusqu'à sa
position haute.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10115/07/2016 16:18

102
Ergonomie et confort
Siège avant à réglages électriques
LongitudinalInclinaison du dossierHauteur de l'assise
Pour éviter de décharger la batterie,
effectuez ces réglages moteur tournant. Pour plus d'informations sur les
Ceintures de sécurité
, reportez-vous à
la rubrique correspondante.
F Poussez la commande vers l'avant ou vers
l'arrière pour faire coulisser le siège. F Basculez la commande vers l'avant ou vers
l'arrière pour régler l'inclinaison du dossier. F Basculez la commande vers le haut ou
vers le bas pour obtenir la hauteur désirée.
Avant d'effectuer une manœuvre de recul du siège, vérifiez que rien ni personne ne gêne
la course du siège à l'arrière, afin d'éviter tout risque de pincement ou de blocage du siège
liés à la présence d'objets encombrants déposés sur le plancher derrière le siège ou de
passagers arrière. En cas de blocage, interrompez immédiatement la manœuvre.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10215/07/2016 16:18

103
3
Ergonomie et confort
Moteur tournant, les sièges avant peuvent être
chauffés séparément.
Commande des sièges
chauffants
Si votre véhicule en est équipé.
F Pour le monter, tirez-le vers le haut.
F Pour le retirer, appuyez sur l'ergot A et
tirez-le vers le haut.
F Pour le remettre en place, engagez les tiges de l'appui-tête dans les orifices en
restant bien dans l'axe du dossier.
F Pour le descendre, appuyez simultanément sur l'ergot A et sur l'appui-tête. L'appui-tête est muni d'une armature
possédant un crantage qui interdit
la descente de celui-ci ; ceci est un
dispositif de sécurité en cas de choc.
Le réglage est correct lorsque le
bord supérieur de l'appui-tête se
trouve au niveau du dessus de la
tête.
Ne roulez jamais avec les appuis-tête
déposés ; ceux-ci doivent être en place
et correctement réglés.

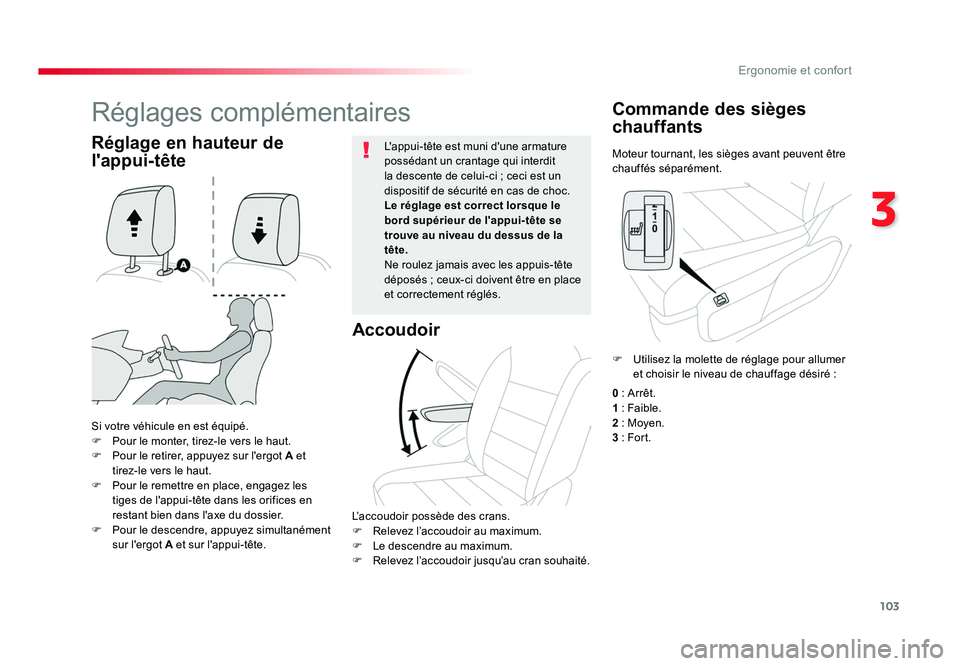

Réglage en hauteur de
l'appui-tête
Réglages complémentaires
Accoudoir
L’accoudoir possède des crans.
F
Relevez l’accoudoir au maximum.
F Le descendre au maximum.
F Relevez l’accoudoir jusqu’au cran souhaité. F Utilisez la molette de réglage pour allumer
et choisir le niveau de chauffage désiré :
0 : Arrêt.
1 : Faible.
2 : Moyen.
3 : Fort.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10315/07/2016 16:18

104
Ergonomie et confort
Réglage en hauteur de
l'appui-tête
F Pour le monter, tirez-le vers le haut.
F Pour le retirer, appuyez sur l'ergot A et
tirez-le vers le haut.
F Pour le remettre en place, engagez les tiges de l'appui-tête dans les orifices en
restant bien dans l'axe du dossier.
F Pour le descendre, appuyez simultanément sur l'ergot A et sur l'appui-tête. L'appui-tête est muni d'une armature
possédant un crantage qui interdit
la descente de celui-ci ; ceci est un
dispositif de sécurité en cas de choc.
Le réglage est correct lorsque le
bord supérieur de l'appui-tête se
trouve au niveau du dessus de la
tête.
Ne roulez jamais avec les appuis-tête
déposés ; ceux-ci doivent être en place
et correctement réglés.

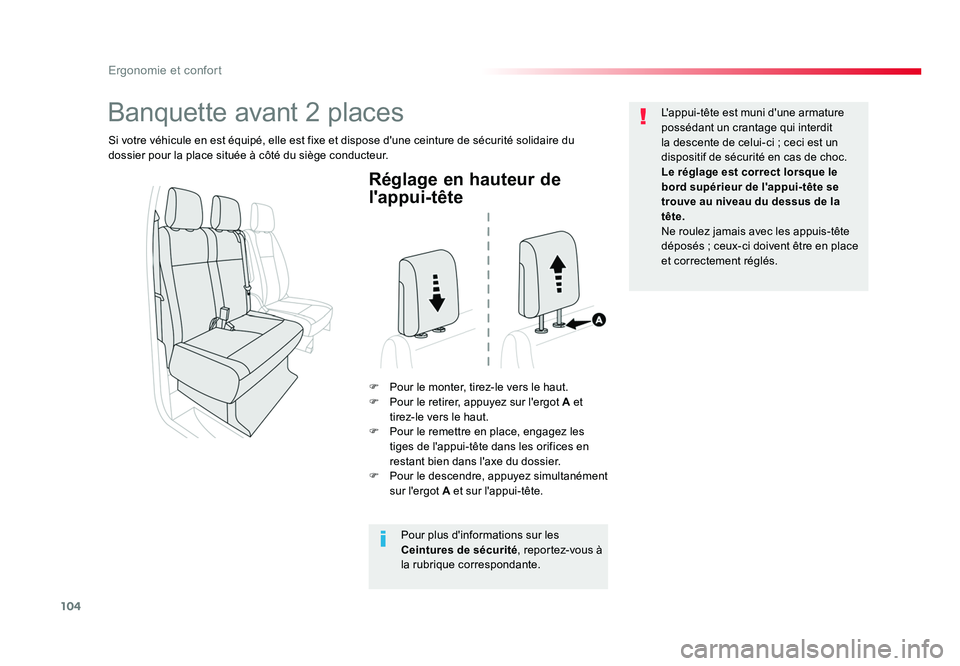

Banquette avant 2 places
Si votre véhicule en est équipé, elle est fixe et dispose d'une ceinture de sécurité solidaire du
dossier pour la place située à côté du siège conducteur.
Pour plus d'informations sur les
Ceintures de sécurité, reportez-vous à
la rubrique correspondante.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10415/07/2016 16:18

105
3
Ergonomie et confort

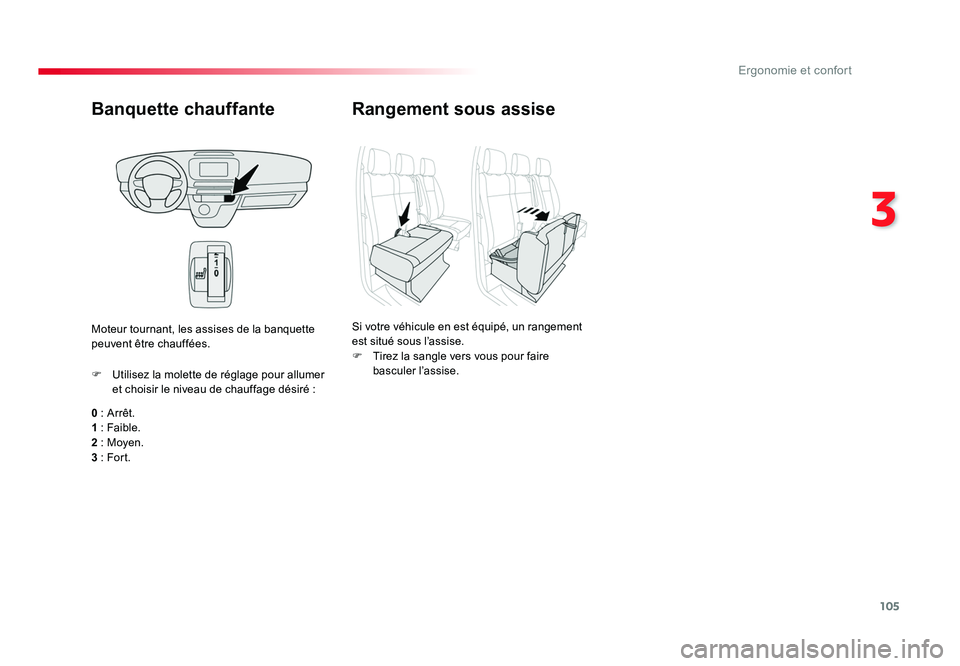

Banquette chauffante
0 : Arrêt.
1 : Faible.
2 : Moyen.
3 : Fort. F Utilisez la molette de réglage pour allumer et choisir le niveau de chauffage désiré :
Moteur tournant, les assises de la banquette
peuvent être chauffées.
Rangement sous assise
Si votre véhicule en est équipé, un rangement
est situé sous l’assise.
F Tirez la sangle vers vous pour faire
basculer l’assise.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10515/07/2016 16:18

106
Ergonomie et confort

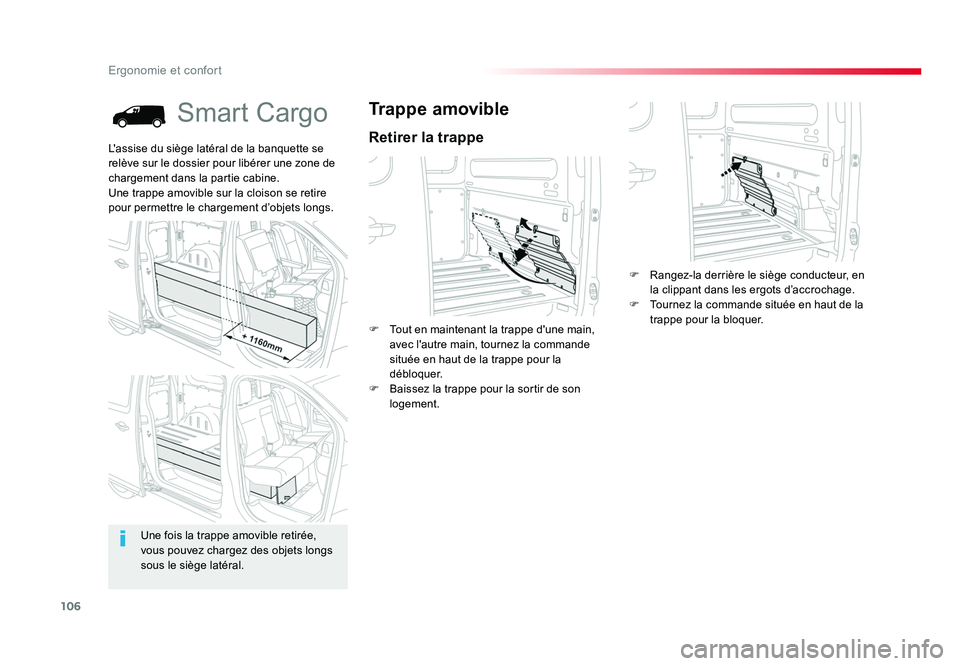

Smart Cargo
Retirer la trappe
Trappe amovible
F Tout en maintenant la trappe d'une main, avec l'autre main, tournez la commande
située en haut de la trappe pour la
débloquer.
F Baissez la trappe pour la sortir de son logement.
L'assise du siège latéral de la banquette se
relève sur le dossier pour libérer une zone de
chargement dans la partie cabine.
Une trappe amovible sur la cloison se retire
pour permettre le chargement d’objets longs.
Une fois la trappe amovible retirée,
vous pouvez chargez des objets longs
sous le siège latéral. F Rangez-la derrière le siège conducteur, en
la clippant dans les ergots d’accrochage.
F Tournez la commande située en haut de la trappe pour la bloquer.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10615/07/2016 16:18

107
3
Ergonomie et confort
Lorsque le siège latéral est
relevé et la trappe retirée, il
est obligatoire d'installer le filet
antiripage.
Reportez-vous à la rubrique Filet
antiripage .
Ne placez jamais
la main sous
l'assise pour accompagner le siège
à la remontée, risque de pincement
des doigts.
Seule la sangle doit être utilisée.

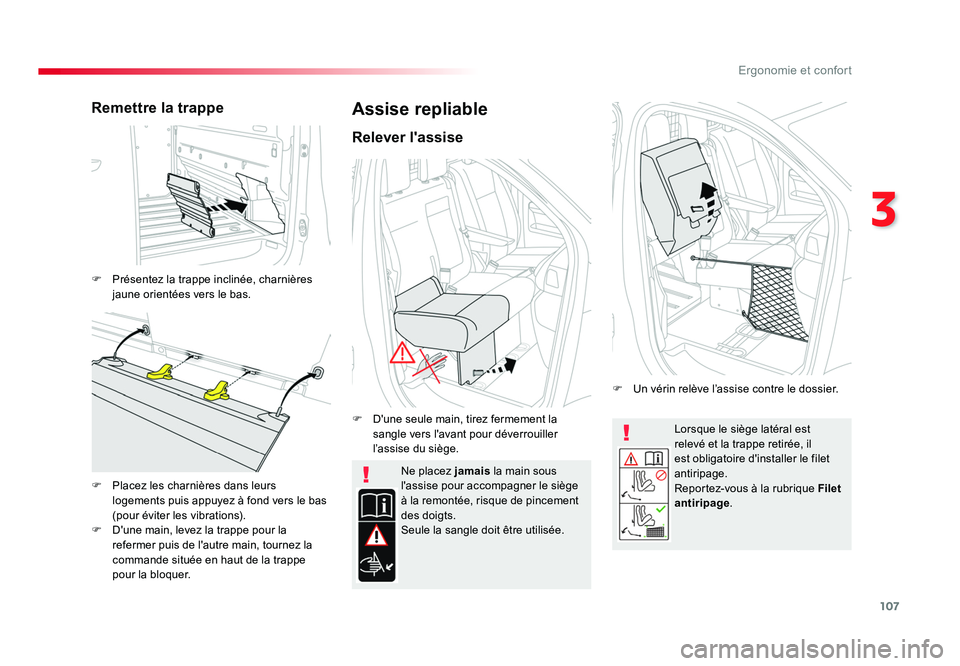

Remettre la trappe
F Présentez la trappe inclinée, charnières
jaune orientées vers le bas.
F Placez les charnières dans leurs logements puis appuyez à fond vers le bas
(pour éviter les vibrations).
F D'une main, levez la trappe pour la refermer puis de l'autre main, tournez la
commande située en haut de la trappe
pour la bloquer.
Assise repliable
Relever l'assise
F D'une seule main, tirez fermement la sangle vers l'avant pour déverrouiller
l’assise du siège. F Un vérin relève l’assise contre le dossier.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10715/07/2016 16:18

108
Ergonomie et confort

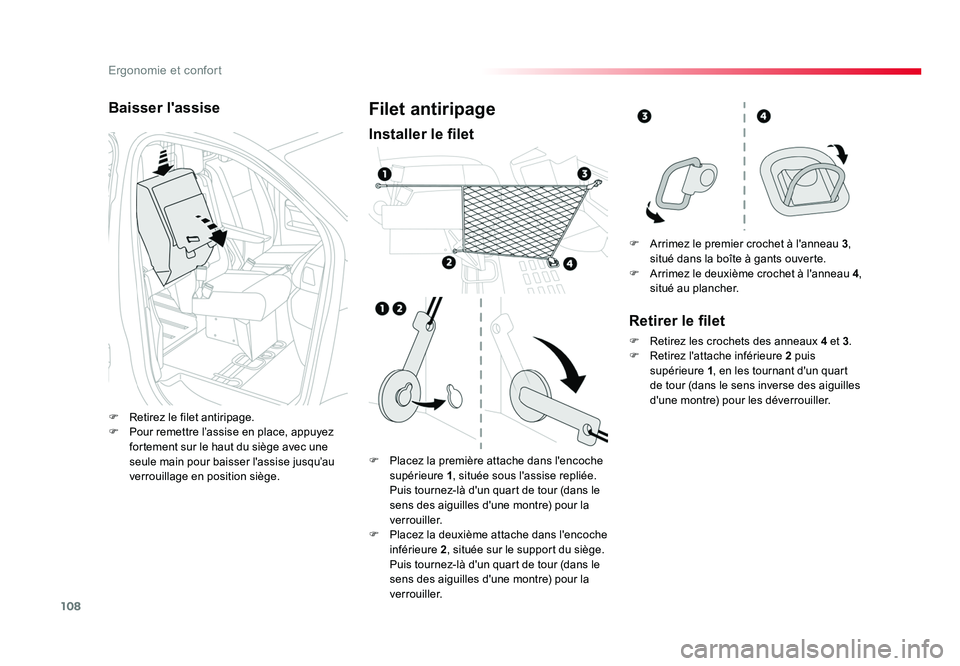

Baisser l'assise
F Retirez le filet antiripage.
F Pour remettre l’assise en place, appuyez fortement sur le haut du siège avec une
seule main pour baisser l'assise jusqu’au
verrouillage en position siège.
Filet antiripage
Installer le filet
F Placez la première attache dans l'encoche supérieure 1, située sous l'assise repliée.
Puis tournez-là d'un quart de tour (dans le
sens des aiguilles d'une montre) pour la
verrouiller.
F Placez la deuxième attache dans l'encoche inférieure 2, située sur le support du siège.
Puis tournez-là d'un quart de tour (dans le
sens des aiguilles d'une montre) pour la
verrouiller. F Arrimez le premier crochet à l'anneau
3,
situé dans la boîte à gants ouverte.
F Arrimez le deuxième crochet à l'anneau 4,
situé au plancher.
Retirer le filet
F Retirez les crochets des anneaux 4 et 3.
F Retirez l'attache inférieure 2 puis
supérieure 1, en les tournant d'un quart
de tour (dans le sens inverse des aiguilles
d'une montre) pour les déverrouiller.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10815/07/2016 16:18

109
3
Ergonomie et confort

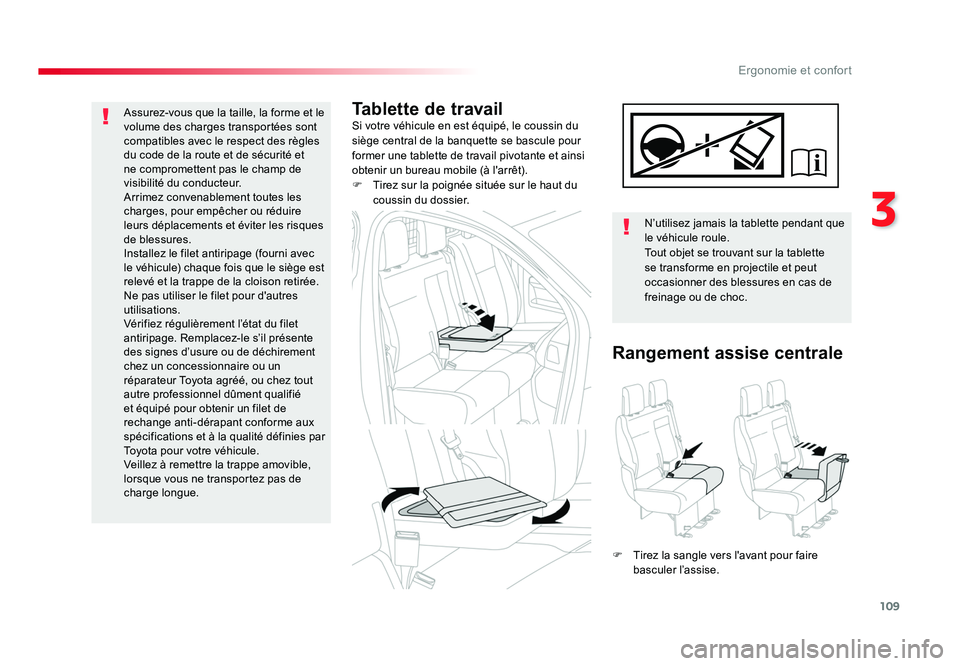

Tablette de travailSi votre véhicule en est équipé, le coussin du
siège central de la banquette se bascule pour
former une tablette de travail pivotante et ainsi
obtenir un bureau mobile (à l'arrêt).
F Tirez sur la poignée située sur le haut du coussin du dossier.
N’utilisez jamais la tablette pendant que
le véhicule roule.
Tout objet se trouvant sur la tablette
se transforme en projectile et peut
occasionner des blessures en cas de
freinage ou de choc.
Rangement assise centrale
F Tirez la sangle vers l'avant pour faire basculer l’assise.
Assurez-vous que la taille, la forme et le
volume des charges transportées sont
compatibles avec le respect des règles
du code de la route et de sécurité et
ne compromettent pas le champ de
visibilité du conducteur.
Arrimez convenablement toutes les
charges, pour empêcher ou réduire
leurs déplacements et éviter les risques
de blessures.
Installez le filet antiripage (fourni avec
le véhicule) chaque fois que le siège est
relevé et la trappe de la cloison retirée.
Ne pas utiliser le filet pour d'autres
utilisations.
Vérifiez régulièrement l’état du filet
antiripage. Remplacez-le s’il présente
des signes d’usure ou de déchirement
chez un concessionnaire ou un
réparateur Toyota agréé, ou chez tout
autre professionnel dûment qualifié
et équipé pour obtenir un filet de
rechange anti-dérapant conforme aux
spécifications et à la qualité définies par
Toyota pour votre véhicule.
Veillez à remettre la trappe amovible,
lorsque vous ne transportez pas de
charge longue.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 10915/07/2016 16:18

110
Ergonomie et confort

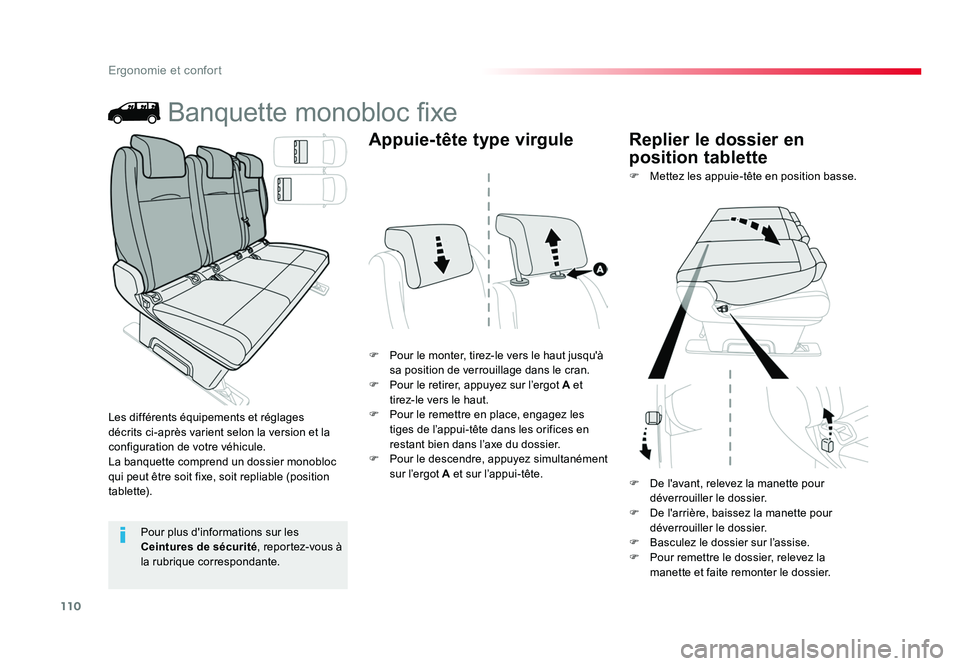

Banquette monobloc fixe
F Pour le monter, tirez-le vers le haut jusqu'à sa position de verrouillage dans le cran.
F Pour le retirer, appuyez sur l’ergot A et
tirez-le vers le haut.
F Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifices en
restant bien dans l’axe du dossier.
F Pour le descendre, appuyez simultanément sur l’ergot A et sur l’appui-tête. F Mettez les appuie-tête en position basse.
Les différents équipements et réglages
décrits ci-après varient selon la version et la
configuration de votre véhicule.
La banquette comprend un dossier monobloc
qui peut être soit fixe, soit repliable (position
tablette).
Appuie-tête type virgule Replier le dossier en
position tablette
Pour plus d'informations sur les
Ceintures de sécurité, reportez-vous à
la rubrique correspondante. F De l'avant, relevez la manette pour
déverrouiller le dossier.
F De l'arrière, baissez la manette pour déverrouiller le dossier.
F Basculez le dossier sur l’assise.
F Pour remettre le dossier, relevez la manette et faite remonter le dossier.
