TOYOTA PROACE 2016 Manuel du propriétaire (in French)

111
3
Ergonomie et confort
F Si votre véhicule en est équipé, mettez le dossier en position tablette.
F Déverrouiller les pieds avant à l’aide des manettes.
F Dégagez la banquette de ses ancrages.
F Sortez la banquette.
F Si votre véhicule en est équipé, mettez le
dossier en position tablette.
F Basculez la banquette.
Basculer, accès au rang 3 Déposer
Il n'est pas nécessaire de replier le
dossier (position tablette) pour basculer
la banquette et accéder au rang 3.
F À l’aide de la manette, déverrouiller les
pieds arrière puis basculez la banquette.
F Pour la remettre, basculez la banquette vers l’arrière jusqu’au verrouillage des
pieds. En cas de dépose et de stockage de
la banquette hors du véhicule, veillez
à la conserver dans un endroit propre,
de manière à éviter l'intrusion de corps
étrangers dans les mécanismes.
La banquette n'est pas conçue pour une
autre utilisation que dans le véhicule.
Elle est équipée de mécanismes et les
prestations peuvent se dégrader en cas
de mauvaise utilisation et de chute.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11115/07/2016 16:18

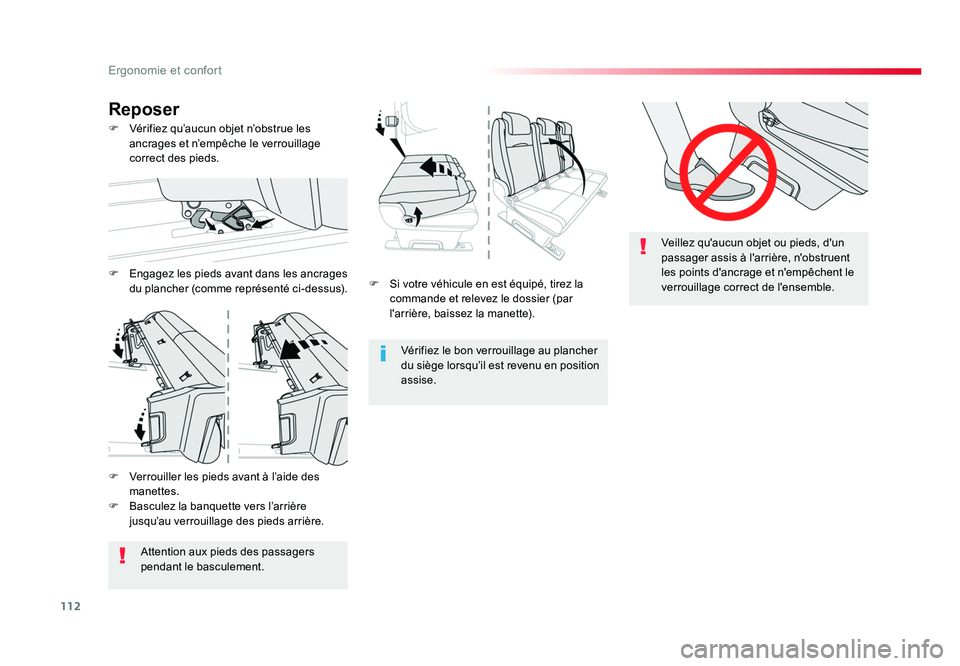

112
Ergonomie et confort
F Si votre véhicule en est équipé, tirez la commande et relevez le dossier (par
l'arrière, baissez la manette).
Vérifiez le bon verrouillage au plancher
du siège lorsqu’il est revenu en position
assise. Veillez qu'aucun objet ou pieds, d'un
passager assis à l'arrière, n'obstruent
les points d'ancrage et n'empêchent le
verrouillage correct de l'ensemble.
F Vérifiez qu’aucun objet n’obstrue les
ancrages et n’empêche le verrouillage
correct des pieds.
Reposer
F Verrouiller les pieds avant à l’aide des manettes.
F Basculez la banquette vers l’arrière jusqu’au verrouillage des pieds arrière.
Attention aux pieds des passagers
pendant le basculement.
F Engagez les pieds avant dans les ancrages
du plancher (comme représenté ci-dessus).
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11215/07/2016 16:18

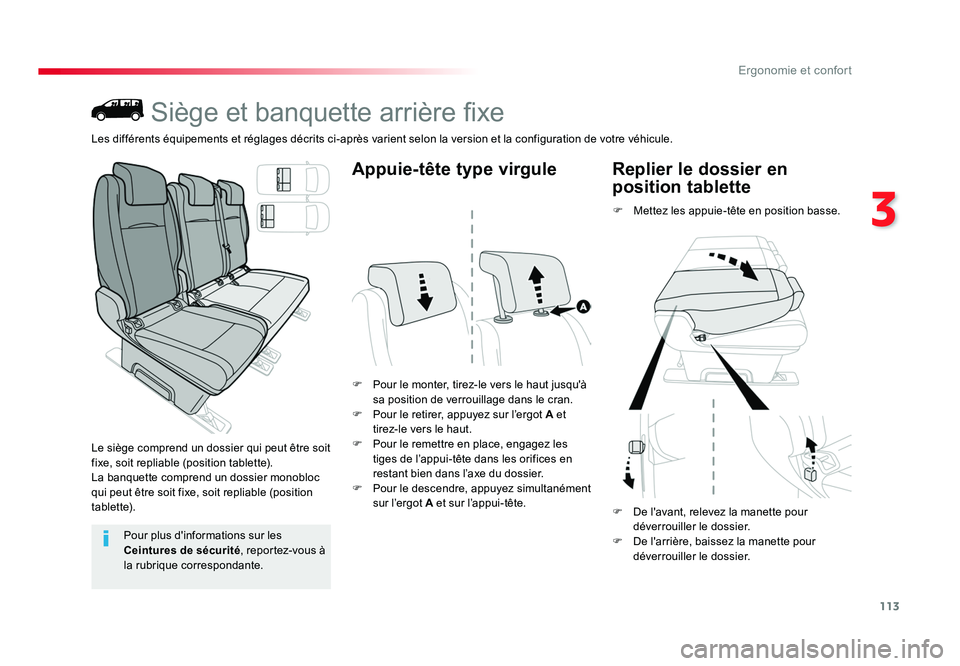

113
3
Ergonomie et confort
Siège et banquette arrière fixe
Le siège comprend un dossier qui peut être soit
fixe, soit repliable (position tablette).
La banquette comprend un dossier monobloc
qui peut être soit fixe, soit repliable (position
tablette).F Pour le monter, tirez-le vers le haut jusqu'à
sa position de verrouillage dans le cran.
F Pour le retirer, appuyez sur l’ergot A et
tirez-le vers le haut.
F Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifices en
restant bien dans l’axe du dossier.
F Pour le descendre, appuyez simultanément sur l’ergot A et sur l’appui-tête.
Appuie-tête type virgule
F Mettez les appuie-tête en position basse.
Replier le dossier en
position tablette
Pour plus d'informations sur les
Ceintures de sécurité , reportez-vous à
la rubrique correspondante. F De l'avant, relevez la manette pour
déverrouiller le dossier.
F De l'arrière, baissez la manette pour déverrouiller le dossier.
Les différents équipements et réglages décrits ci-après varient selon la version et la configuration de votre véhicule.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11315/07/2016 16:18

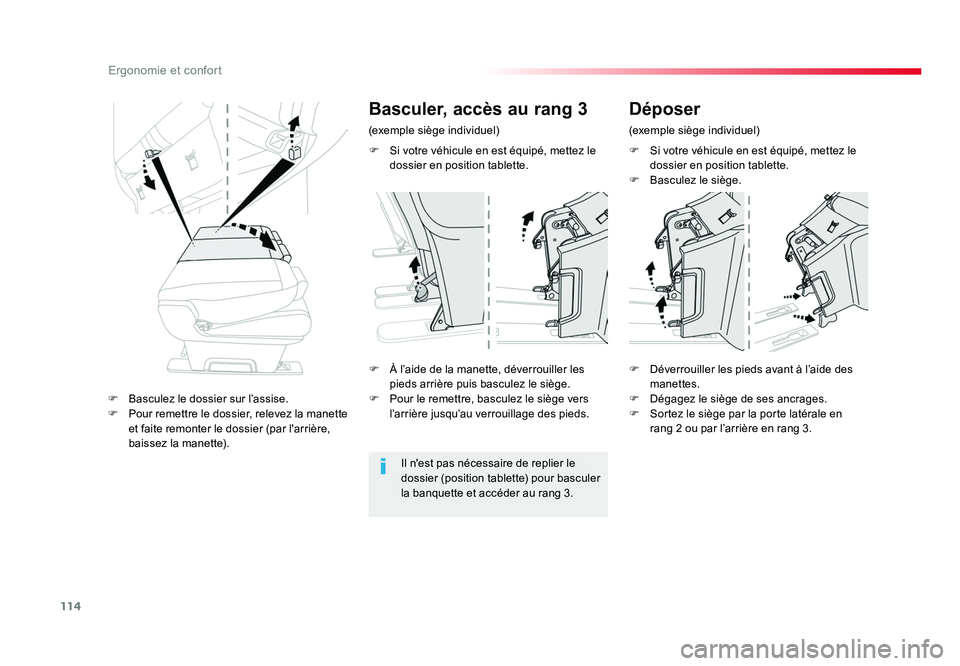

114
Ergonomie et confort
F Si votre véhicule en est équipé, mettez le dossier en position tablette.
F Basculez le siège.
F À l’aide de la manette, déverrouiller les pieds arrière puis basculez le siège.
F Pour le remettre, basculez le siège vers l’arrière jusqu’au verrouillage des pieds.
F Si votre véhicule en est équipé, mettez le
dossier en position tablette.
Basculer, accès au rang 3
(exemple siège individuel)
Déposer
(exemple siège individuel)
Il n'est pas nécessaire de replier le
dossier (position tablette) pour basculer
la banquette et accéder au rang 3.
F Basculez le dossier sur l’assise.
F
Pour remettre le dossier, relevez la manette
et faite remonter le dossier (par l'arrière,
baissez la manette). F Déverrouiller les pieds avant à l’aide des
manettes.
F Dégagez le siège de ses ancrages.
F Sortez le siège par la porte latérale en rang 2 ou par l’arrière en rang 3.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11415/07/2016 16:18

115
3
Ergonomie et confort
F Verrouiller les pieds avant à l'aide des manettes.
F Basculez le siège vers l’arrière jusqu’au verrouillage des pieds arrière.
Attention aux pieds des passagers pendant le
basculement. Veillez qu'aucun objet ou pieds, d'un
passager assis à l'arrière, n'obstruent
les points d'ancrage et n'empêchent le
verrouillage correct de l'ensemble. F Si votre véhicule en est équipé,
tirez la commande et relevez le
dossier (par l’arrière, baissez la
m a n et te).
Le siège (ou la banquette) n'est pas
conçu(e) pour une autre utilisation que
dans le véhicule. Il (Elle) est équipé(e)
de mécanismes et les prestations
peuvent se dégrader en cas de
mauvaise utilisation et de chute. En cas de dépose et de stockage du
siège (ou de la banquette) hors du
véhicule, veillez à le (la) conserver dans
un endroit propre, de manière à éviter
l'intrusion de corps étrangers dans les
mécanismes.
Reposer
(exemple siège individuel)
F Vérifiez qu'aucun objet n'obstrue les
ancrages et n'empêche le verrouillage
correct des pieds.
F Engagez les pieds avant dans les ancrages du plancher (comme représenté ci-dessus). Vérifiez le bon verrouillage au plancher du
siège lorsqu’il est revenu en position assise.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11515/07/2016 16:18

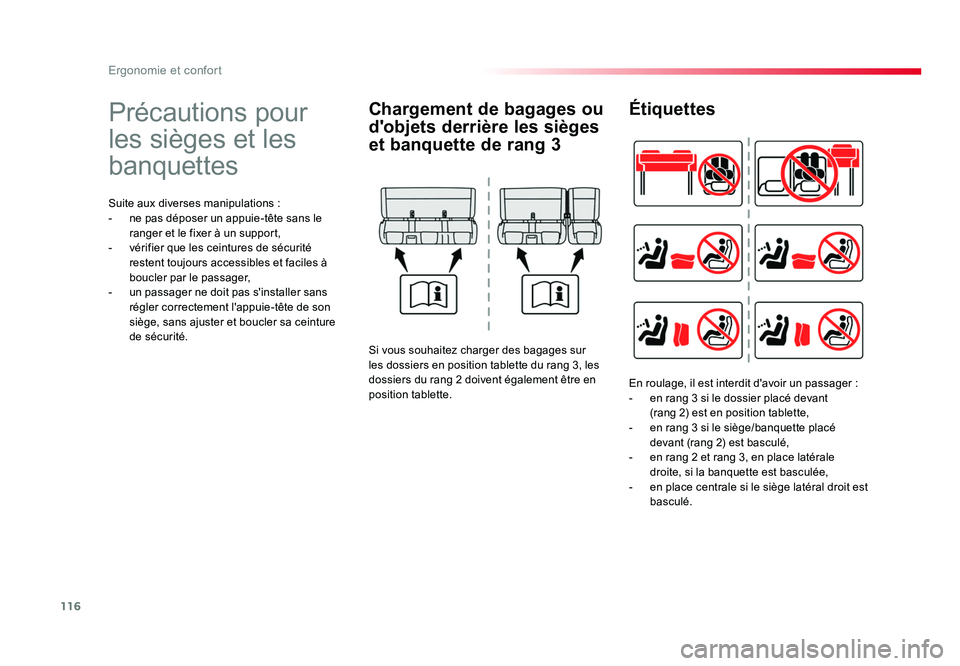

116
Ergonomie et confort
Précautions pour
les sièges et les
banquettes
Suite aux diverses manipulations :
- ne pas déposer un appuie-tête sans le ranger et le fixer à un support,
- vérifier que les ceintures de sécurité restent toujours accessibles et faciles à
boucler par le passager,
- un passager ne doit pas s'installer sans
régler correctement l'appuie-tête de son
siège, sans ajuster et boucler sa ceinture
de sécurité.
Chargement de bagages ou
d'objets derrière les sièges
et banquette de rang 3
Si vous souhaitez charger des bagages sur
les dossiers en position tablette du rang 3, les
dossiers du rang 2 doivent également être en
position tablette.
Étiquettes
En roulage, il est interdit d'avoir un passager :
- en rang 3 si le dossier placé devant
(rang 2) est en position tablette,
- en rang 3 si le siège/banquette placé devant (rang 2) est basculé,
- en rang 2 et rang 3, en place latérale droite, si la banquette est basculée,
- en place centrale si le siège latéral droit est basculé.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11615/07/2016 16:18

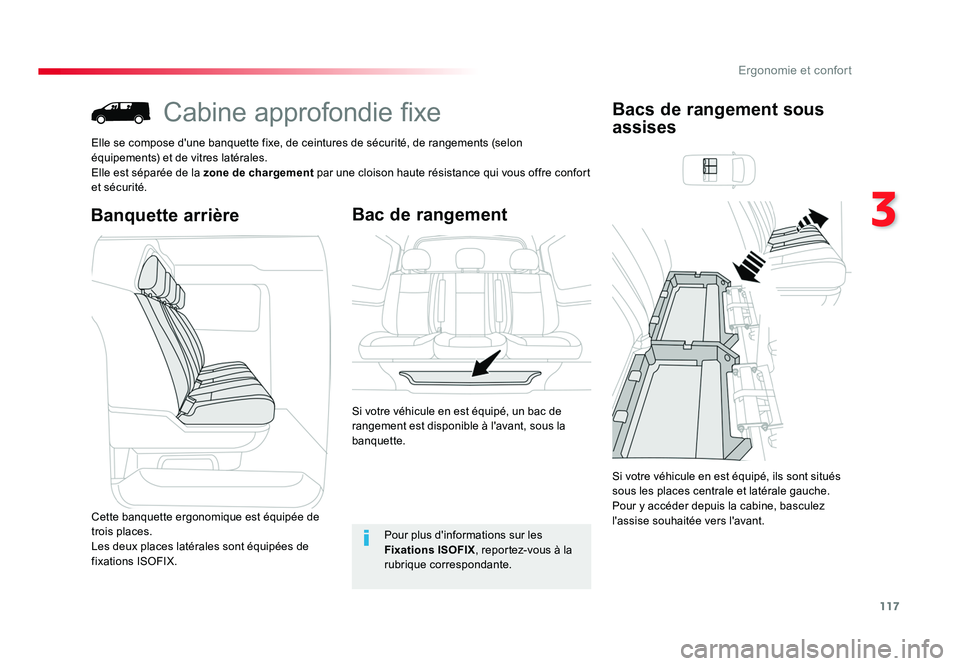

117
3
Ergonomie et confort
Cabine approfondie fixe
Elle se compose d'une banquette fixe, de ceintures de sécurité, de rangements (selon
équipements) et de vitres latérales.
Elle est séparée de la zone de chargement par une cloison haute résistance qui vous offre confort
et sécurité.
Banquette arrière Bac de rangement
Si votre véhicule en est équipé, un bac de
rangement est disponible à l'avant, sous la
banquette.
Cette banquette ergonomique est équipée de
trois places.
Les deux places latérales sont équipées de
fixations ISOFIX.
Bacs de rangement sous
assises
Pour plus d'informations sur les
Fixations ISOFIX , reportez-vous à la
rubrique correspondante. Si votre véhicule en est équipé, ils sont situés
sous les places centrale et latérale gauche.
Pour y accéder depuis la cabine, basculez
l'assise souhaitée vers l'avant.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11715/07/2016 16:18

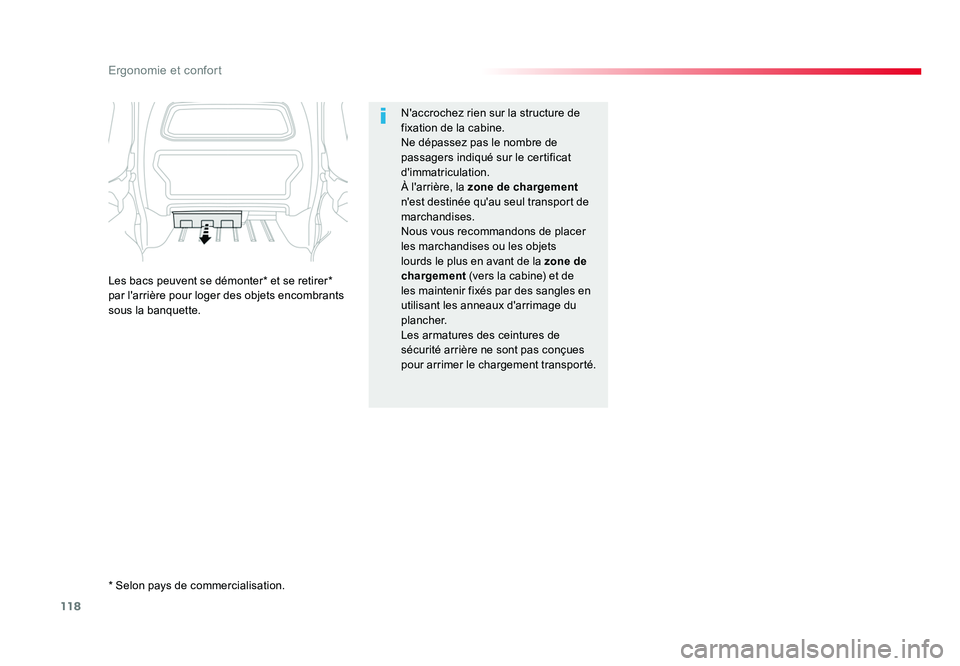

118
Ergonomie et confort
N'accrochez rien sur la structure de
fixation de la cabine.
Ne dépassez pas le nombre de
passagers indiqué sur le certificat
d'immatriculation.
À l'arrière, la zone de chargement
n'est destinée qu'au seul transport de
marchandises.
Nous vous recommandons de placer
les marchandises ou les objets
lourds le plus en avant de la zone de
chargement (vers la cabine) et de
les maintenir fixés par des sangles en
utilisant les anneaux d'arrimage du
plancher.
Les armatures des ceintures de
sécurité arrière ne sont pas conçues
pour arrimer le chargement transporté.
Les bacs peuvent se démonter* et se retirer*
par l'arrière pour loger des objets encombrants
sous la banquette.
* Selon pays de commercialisation.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11815/07/2016 16:18

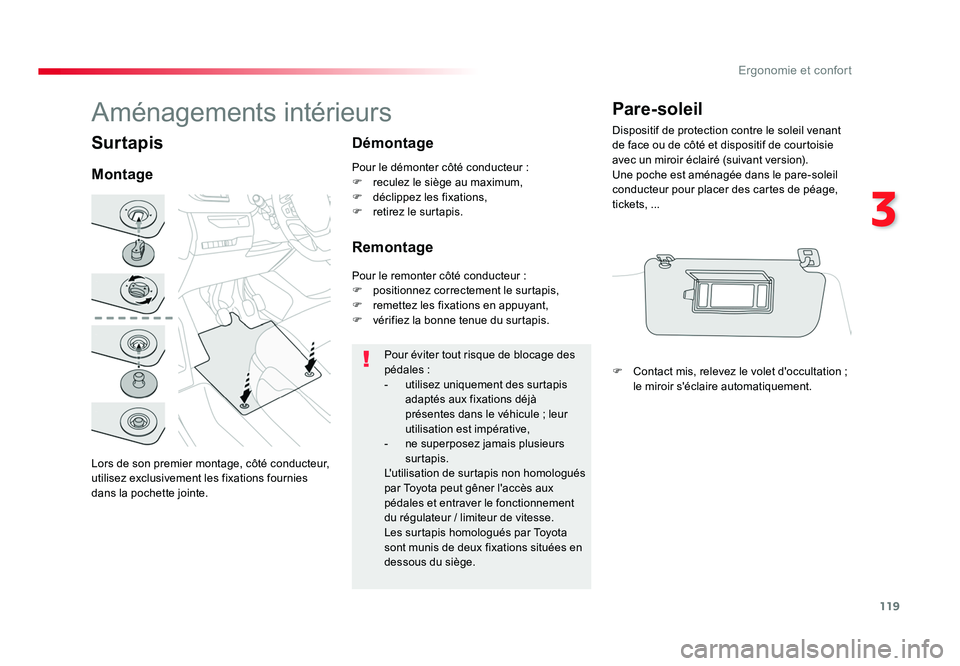

119
3
Ergonomie et confort
Surtapis
Lors de son premier montage, côté conducteur,
utilisez exclusivement les fixations fournies
dans la pochette jointe.
MontageDémontage
Remontage
Pour éviter tout risque de blocage des
pédales :
-
utilisez uniquement des surtapis
adaptés aux fixations déjà
présentes dans le véhicule ; leur
utilisation est impérative,
- ne superposez jamais plusieurs surtapis.
L'utilisation de surtapis non homologués
par Toyota peut gêner l'accès aux
pédales et entraver le fonctionnement
du régulateur / limiteur de vitesse.
Les surtapis homologués par Toyota
sont munis de deux fixations situées en
dessous du siège.
Pour le démonter côté conducteur :
F reculez le siège au maximum,
F
déclippez les fixations,
F retirez le surtapis.
Pour le remonter côté conducteur :
F positionnez correctement le surtapis,
F remettez les fixations en appuyant,
F vérifiez la bonne tenue du surtapis.
Pare-soleil
Dispositif de protection contre le soleil venant
de face ou de côté et dispositif de courtoisie
avec un miroir éclairé (suivant version).
Une poche est aménagée dans le pare-soleil
conducteur pour placer des cartes de péage,
tickets, ...
F Contact mis, relevez le volet d'occultation ; le miroir s'éclaire automatiquement.Aménagements intérieurs
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 11915/07/2016 16:18

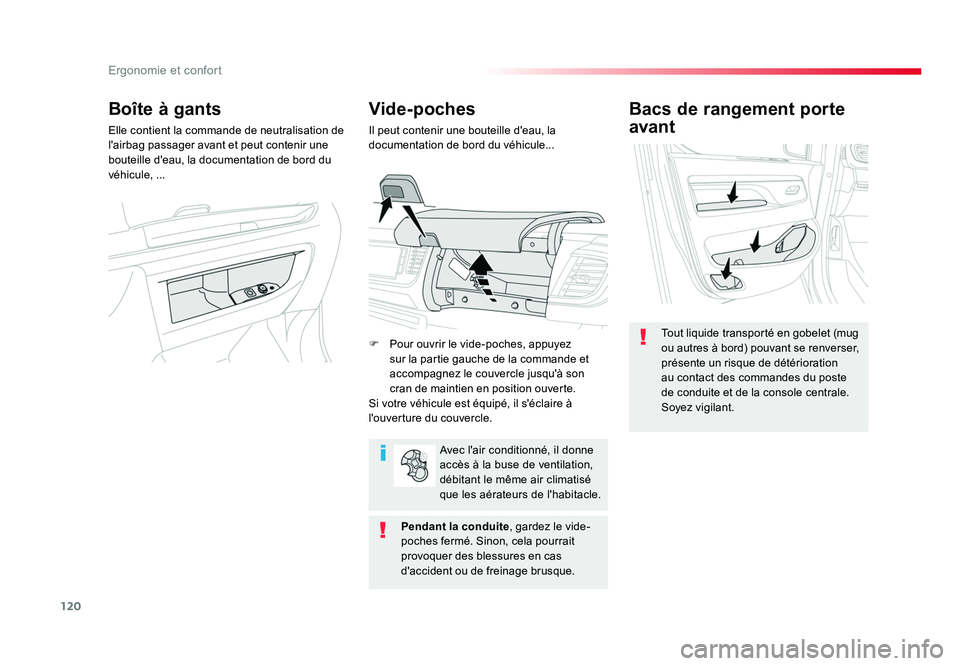

120
Ergonomie et confort
Bacs de rangement porte
avant
Tout liquide transporté en gobelet (mug
ou autres à bord) pouvant se renverser,
présente un risque de détérioration
au contact des commandes du poste
de conduite et de la console centrale.
Soyez vigilant.
Boîte à gants
Elle contient la commande de neutralisation de
l'airbag passager avant et peut contenir une
bouteille d'eau, la documentation de bord du
véhicule, ...
Vide-poches
Il peut contenir une bouteille d'eau, la
documentation de bord du véhicule...
F Pour ouvrir le vide-poches, appuyez sur la partie gauche de la commande et
accompagnez le couvercle jusqu'à son
cran de maintien en position ouverte.
Si votre véhicule est équipé, il s'éclaire à
l'ouverture du couvercle.
Avec l'air conditionné, il donne
accès à la buse de ventilation,
débitant le même air climatisé
que les aérateurs de l'habitacle.
Pendant la conduite , gardez le vide-
poches fermé. Sinon, cela pourrait
provoquer des blessures en cas
d'accident ou de freinage brusque.
Proace_fr_Chap03_ergonomie-et-confort_ed01-2016.indd 12015/07/2016 16:18
