TOYOTA PROACE 2016 Manuel du propriétaire (in French)

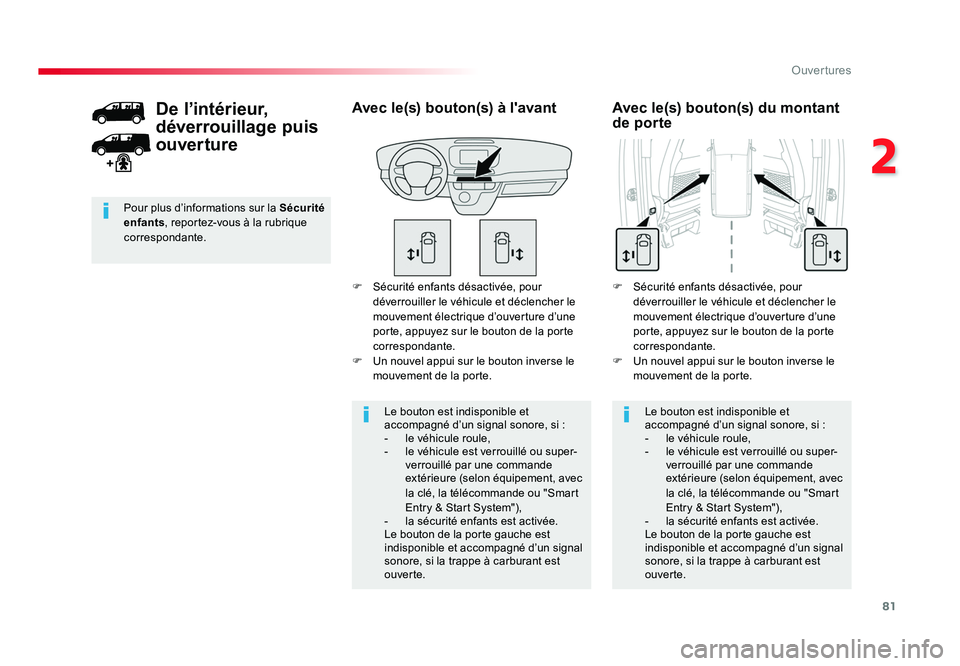

81
2
Ouvertures
F Sécurité enfants désactivée, pour déverrouiller le véhicule et déclencher le
mouvement électrique d’ouverture d’une
porte, appuyez sur le bouton de la porte
correspondante.
F Un nouvel appui sur le bouton inverse le mouvement de la porte.
Le bouton est indisponible et
accompagné d’un signal sonore, si :
- le véhicule roule,
- le véhicule est verrouillé ou super- verrouillé par une commande
extérieure (selon équipement, avec
la clé, la télécommande ou "Smart
Entry & Start System" ),
- la sécurité enfants est activée.
Le bouton de la porte gauche est
indisponible et accompagné d’un signal
sonore, si la trappe à carburant est
ouverte. Le bouton est indisponible et
accompagné d’un signal sonore, si :
-
le véhicule roule,
- le véhicule est verrouillé ou super- verrouillé par une commande
extérieure (selon équipement, avec
la clé, la télécommande ou "Smart
Entry & Start System" ),
- la sécurité enfants est activée.
Le bouton de la porte gauche est
indisponible et accompagné d’un signal
sonore, si la trappe à carburant est
ouverte.
Avec le(s) bouton(s) à l'avantDe l’intérieur,
déverrouillage puis
ouvertureAvec le(s) bouton(s) du montant
de porte
F Sécurité enfants désactivée, pour
déverrouiller le véhicule et déclencher le
mouvement électrique d’ouverture d’une
porte, appuyez sur le bouton de la porte
correspondante.
F Un nouvel appui sur le bouton inverse le mouvement de la porte.
Pour plus d’informations sur la Sécurité
enfants
, reportez-vous à la rubrique
correspondante.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8115/07/2016 16:17

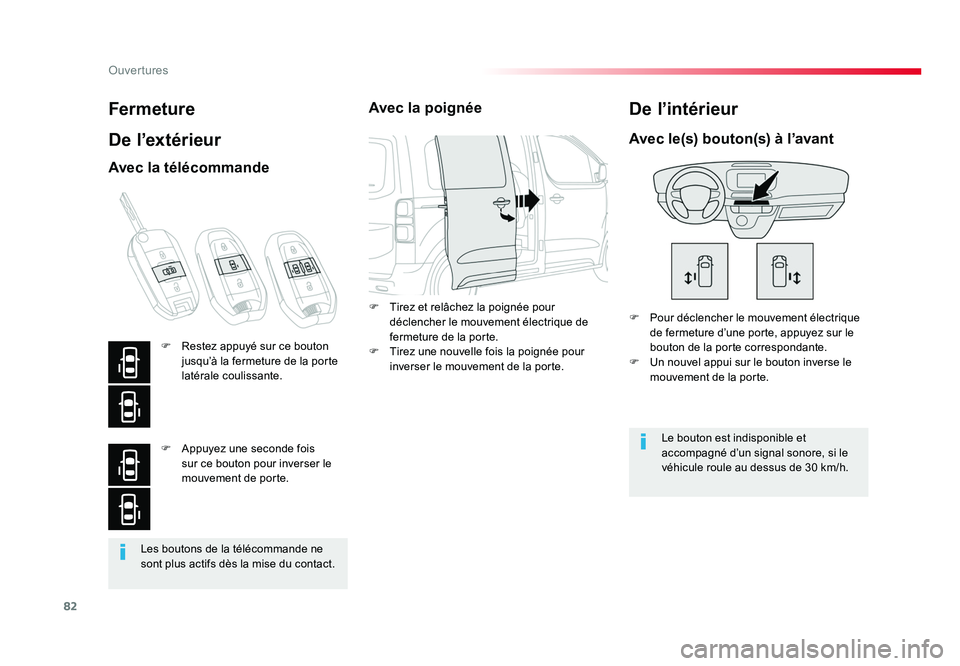

82
Ouvertures
Les boutons de la télécommande ne
sont plus actifs dès la mise du contact.
Fermeture
De l’extérieur
F Pour déclencher le mouvement électrique
de fermeture d’une porte, appuyez sur le
bouton de la porte correspondante.
F Un nouvel appui sur le bouton inverse le mouvement de la porte.
Avec le(s) bouton(s) à l’avant
Le bouton est indisponible et
accompagné d’un signal sonore, si le
véhicule roule au dessus de 30 km/h.
De l’intérieur
Avec la télécommande
F Restez appuyé sur ce bouton jusqu’à la fermeture de la porte
latérale coulissante.
F Appuyez une seconde fois sur ce bouton pour inverser le
mouvement de porte.
Avec la poignée
F Tirez et relâchez la poignée pour déclencher le mouvement électrique de
fermeture de la porte.
F Tirez une nouvelle fois la poignée pour inverser le mouvement de la porte.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8215/07/2016 16:17

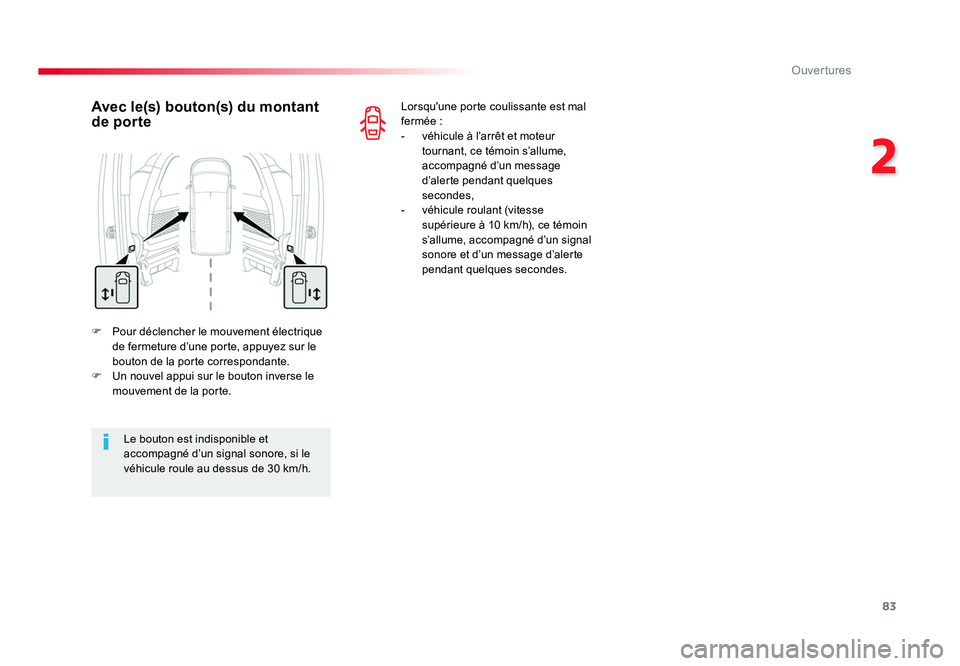

83
2
Ouvertures
F Pour déclencher le mouvement électrique
de fermeture d’une porte, appuyez sur le
bouton de la porte correspondante.
F Un nouvel appui sur le bouton inverse le mouvement de la porte.
Avec le(s) bouton(s) du montant
de porte
Le bouton est indisponible et
accompagné d’un signal sonore, si le
véhicule roule au dessus de 30 km/h. Lorsqu'une porte coulissante est mal
fermée :
- véhicule à l’arrêt et moteur
tournant, ce témoin s’allume,
accompagné d’un message
d’alerte pendant quelques
secondes,
- véhicule roulant (vitesse
supérieure à 10 km/h), ce témoin
s’allume, accompagné d’un signal
sonore et d’un message d’alerte
pendant quelques secondes.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8315/07/2016 16:17

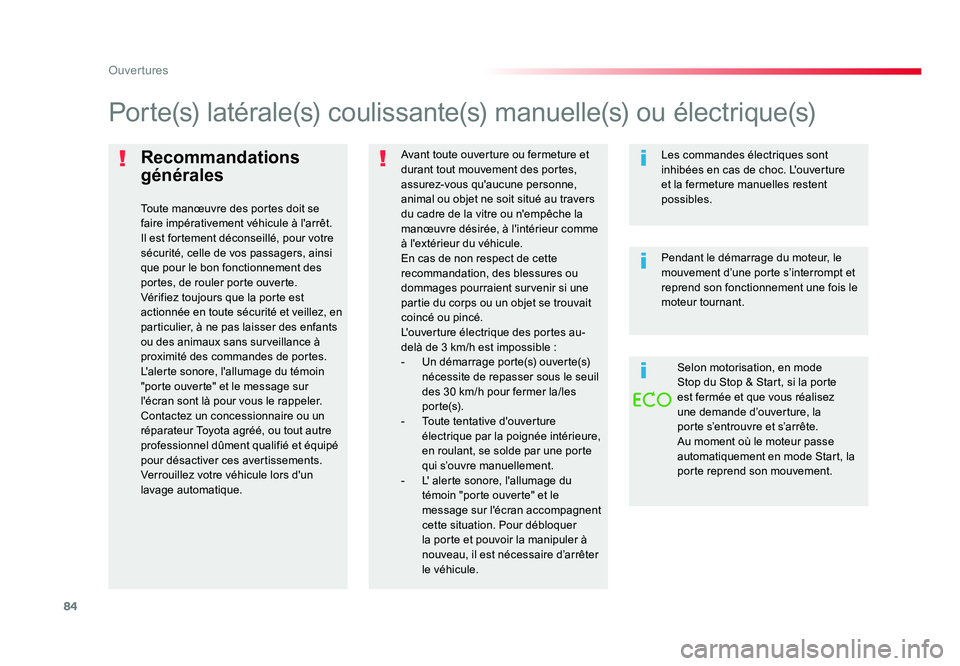

84
Ouvertures
Recommandations
générales
Toute manœuvre des portes doit se
faire impérativement véhicule à l'arrêt.
Il est fortement déconseillé, pour votre
sécurité, celle de vos passagers, ainsi
que pour le bon fonctionnement des
portes, de rouler porte ouverte.
Vérifiez toujours que la porte est
actionnée en toute sécurité et veillez, en
particulier, à ne pas laisser des enfants
ou des animaux sans surveillance à
proximité des commandes de portes.
L'alerte sonore, l'allumage du témoin
"porte ouverte" et le message sur
l'écran sont là pour vous le rappeler.
Contactez un concessionnaire ou un
réparateur Toyota agréé, ou tout autre
professionnel dûment qualifié et équipé
pour désactiver ces avertissements.
Verrouillez votre véhicule lors d'un
lavage automatique.Avant toute ouverture ou fermeture et
durant tout mouvement des portes,
assurez-vous qu'aucune personne,
animal ou objet ne soit situé au travers
du cadre de la vitre ou n'empêche la
manœuvre désirée, à l'intérieur comme
à l'extérieur du véhicule.
En cas de non respect de cette
recommandation, des blessures ou
dommages pourraient survenir si une
partie du corps ou un objet se trouvait
coincé ou pincé.
L'ouverture électrique des portes au-
delà de 3 km/h est impossible :
- Un démarrage porte(s) ouverte(s)
nécessite de repasser sous le seuil
des 30 km/h pour fermer la/les
p o r te (s).
- Toute tentative d'ouverture
électrique par la poignée intérieure,
en roulant, se solde par une porte
qui s’ouvre manuellement.
- L' alerte sonore, l'allumage du témoin "porte ouverte" et le
message sur l'écran accompagnent
cette situation. Pour débloquer
la porte et pouvoir la manipuler à
nouveau, il est nécessaire d’arrêter
le véhicule.
Porte(s) latérale(s) coulissante(s) manuelle(s) ou électrique(s)
Les commandes électriques sont
inhibées en cas de choc. L'ouverture
et la fermeture manuelles restent
possibles.
Pendant le démarrage du moteur, le
mouvement d’une porte s’interrompt et
reprend son fonctionnement une fois le
moteur tournant.
Selon motorisation, en mode
Stop du Stop & Start, si la porte
est fermée et que vous réalisez
une demande d’ouverture, la
porte s’entrouvre et s’arrête.
Au moment où le moteur passe
automatiquement en mode Start, la
porte reprend son mouvement.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8415/07/2016 16:17

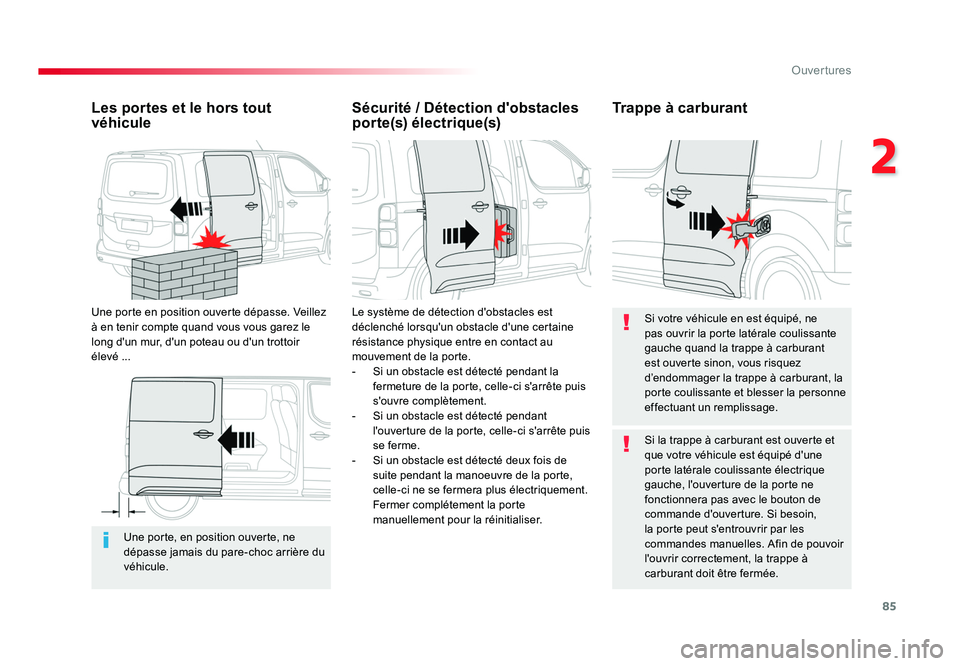

85
2
Ouvertures
Une porte, en position ouverte, ne
dépasse jamais du pare-choc arrière du
véhicule.
Les portes et le hors tout
véhicule
Une porte en position ouverte dépasse. Veillez
à en tenir compte quand vous vous garez le
long d'un mur, d'un poteau ou d'un trottoir
élevé ...
Sécurité / Détection d'obstacles
porte(s) électrique(s) Trappe à carburant
Le système de détection d'obstacles est
déclenché lorsqu'un obstacle d'une certaine
résistance physique entre en contact au
mouvement de la porte.
- Si un obstacle est détecté pendant la
fermeture de la porte, celle-ci s'arrête puis
s'ouvre complètement.
- Si un obstacle est détecté pendant l'ouverture de la porte, celle-ci s'arrête puis
se ferme.
- Si un obstacle est détecté deux fois de suite pendant la manoeuvre de la porte,
celle-ci ne se fermera plus électriquement.
Fermer complétement la porte
manuellement pour la réinitialiser. Si votre véhicule en est équipé, ne
pas ouvrir la porte latérale coulissante
gauche quand la trappe à carburant
est ouverte sinon, vous risquez
d’endommager la trappe à carburant, la
porte coulissante et blesser la personne
effectuant un remplissage.
Si la trappe à carburant est ouverte et
que votre véhicule est équipé d'une
porte latérale coulissante électrique
gauche, l'ouverture de la porte ne
fonctionnera pas avec le bouton de
commande d'ouverture. Si besoin,
la porte peut s'entrouvrir par les
commandes manuelles. Afin de pouvoir
l'ouvrir correctement, la trappe à
carburant doit être fermée.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8515/07/2016 16:17

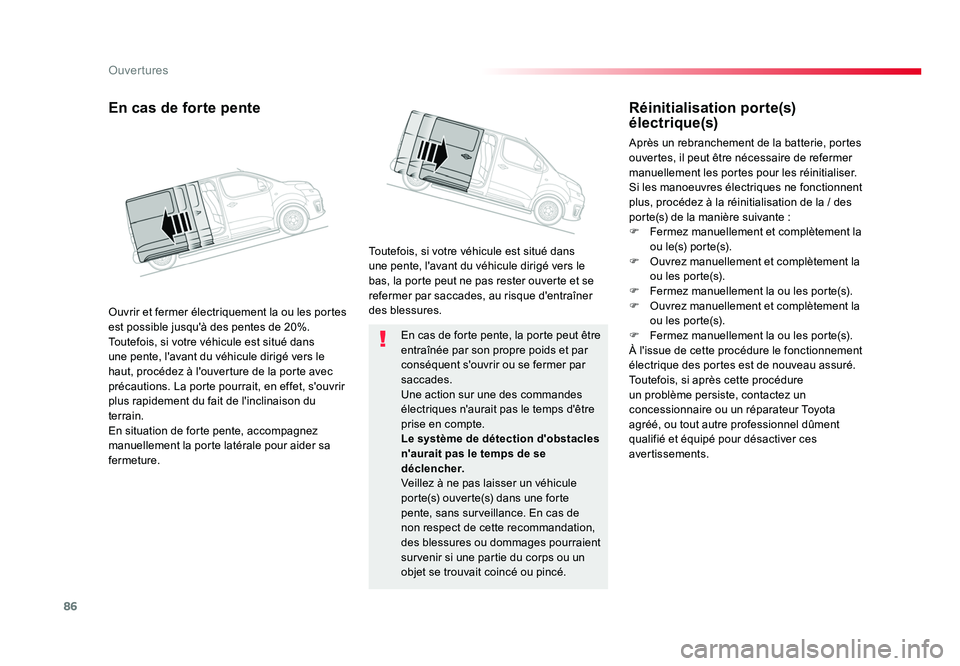

86
Ouvertures
En cas de forte pente, la porte peut être
entraînée par son propre poids et par
conséquent s'ouvrir ou se fermer par
saccades.
Une action sur une des commandes
électriques n'aurait pas le temps d'être
prise en compte.
Le système de détection d'obstacles
n'aurait pas le temps de se
déclencher.
Veillez à ne pas laisser un véhicule
porte(s) ouverte(s) dans une forte
pente, sans surveillance. En cas de
non respect de cette recommandation,
des blessures ou dommages pourraient
survenir si une partie du corps ou un
objet se trouvait coincé ou pincé.
En cas de forte pente
Ouvrir et fermer électriquement la ou les portes
est possible jusqu'à des pentes de 20%.
Toutefois, si votre véhicule est situé dans
une pente, l'avant du véhicule dirigé vers le
haut, procédez à l'ouverture de la porte avec
précautions. La porte pourrait, en effet, s'ouvrir
plus rapidement du fait de l'inclinaison du
terrain.
En situation de forte pente, accompagnez
manuellement la porte latérale pour aider sa
fermeture.Toutefois, si votre véhicule est situé dans
une pente, l'avant du véhicule dirigé vers le
bas, la porte peut ne pas rester ouverte et se
refermer par saccades, au risque d'entraîner
des blessures.
Réinitialisation porte(s)
électrique(s)
Après un rebranchement de la batterie, portes
ouvertes, il peut être nécessaire de refermer
manuellement les portes pour les réinitialiser.
Si les manoeuvres électriques ne fonctionnent
plus, procédez à la réinitialisation de la / des
porte(s) de la manière suivante :
F
Fermez manuellement et complètement la
o u l e (s) p o r te (s).
F Ouvrez manuellement et complètement la ou les porte(s).
F Fermez manuellement la ou les porte(s).
F Ouvrez manuellement et complètement la ou les porte(s).
F Fermez manuellement la ou les porte(s).
À l'issue de cette procédure le fonctionnement
électrique des portes est de nouveau assuré.
Toutefois, si après cette procédure
un problème persiste, contactez un
concessionnaire ou un réparateur Toyota
agréé, ou tout autre professionnel dûment
qualifié et équipé pour désactiver ces
avertissements.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8615/07/2016 16:17

87
2
Ouvertures
Le verrouillage automatique après la
fermeture de la porte est programmable
dans le menu de configuration du
véhicule.
Kick-activated side doors opening and locking
En gardant la télécommande sur soi et avec un
mouvement du pied, le système déverrouille
puis ouvre la porte latérale coulissante ou
ferme la porte puis la verrouille.
La télécommande doit être située, dans la zone
arrière du véhicule, à plus de 30 cm environ du
véhicule et à moins de 2 m environ.Avant de faire un mouvement du
pied, assurez-vous d’être stable et
bien positionné, sous peine de perdre
l’équilibre (pluie, neige, verglas,
boue,
...).
Faites attention pendant le mouvement
du pied avec la sortie d’échappement,
risque de brûlure.
Effectuez un mouvement sans
interruption et ne le répétez pas dans
l'immédiat et plusieurs fois de suite.
Si la porte ne s'est pas ouverte,
attendez environ 2 secondes pour faire
une nouvelle tentative.
Ne conservez pas le pied en l’air.
F Déplacez votre pied sous le pare-chocs
arrière puis retirez-le, comme pour donner
un coup de pied (de bas en haut).
Le capteur détecte l’approche puis
l’éloignement de votre pied et déclenche
l’ouverture ou la fermeture de la porte latérale.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8715/07/2016 16:17

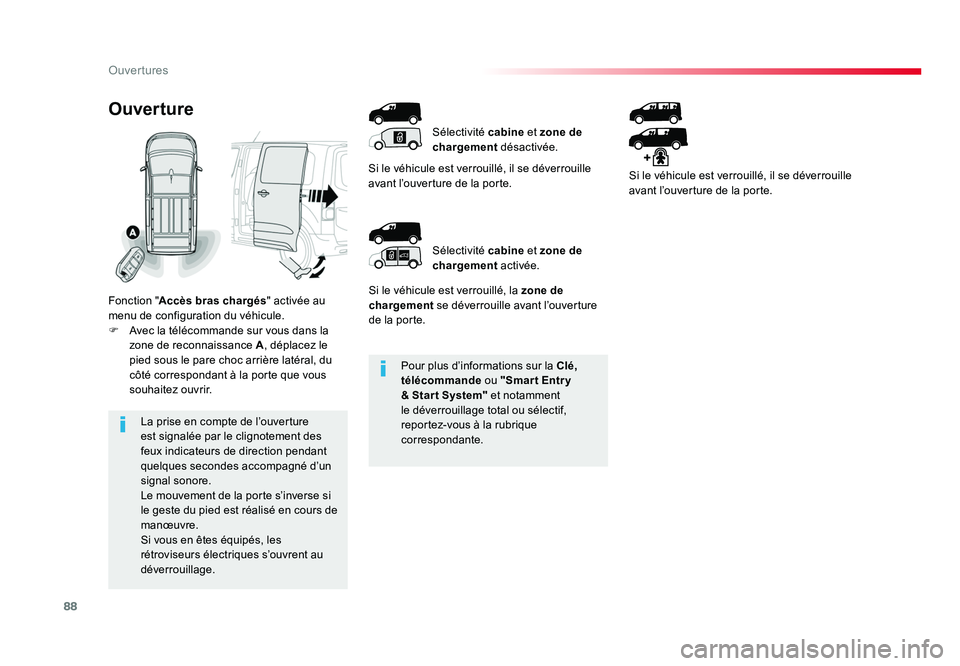

88
Ouvertures
Pour plus d’informations sur la Clé,
télécommande ou "Smar t Entr y
& Star t System" et notamment
le déverrouillage total ou sélectif,
reportez-vous à la rubrique
correspondante.
La prise en compte de l’ouverture
est signalée par le clignotement des
feux indicateurs de direction pendant
quelques secondes accompagné d’un
signal sonore.
Le mouvement de la porte s’inverse si
le geste du pied est réalisé en cours de
manœuvre.
Si vous en êtes équipés, les
rétroviseurs électriques s’ouvrent au
déverrouillage.
Ouverture
Fonction "
Accès bras chargés " activée au
menu de configuration du véhicule.
F Avec la télécommande sur vous dans la zone de reconnaissance A, déplacez le
pied sous le pare choc arrière latéral, du
côté correspondant à la porte que vous
souhaitez ouvrir. Sélectivité cabine
et zone de
chargement désactivée.
Sélectivité cabine et zone de
chargement activée.
Si le véhicule est verrouillé, il se déverrouille
avant l’ouverture de la porte.
Si le véhicule est verrouillé, la zone de
chargement se déverrouille avant l’ouverture
de la porte. Si le véhicule est verrouillé, il se déverrouille
avant l’ouverture de la porte.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8815/07/2016 16:17

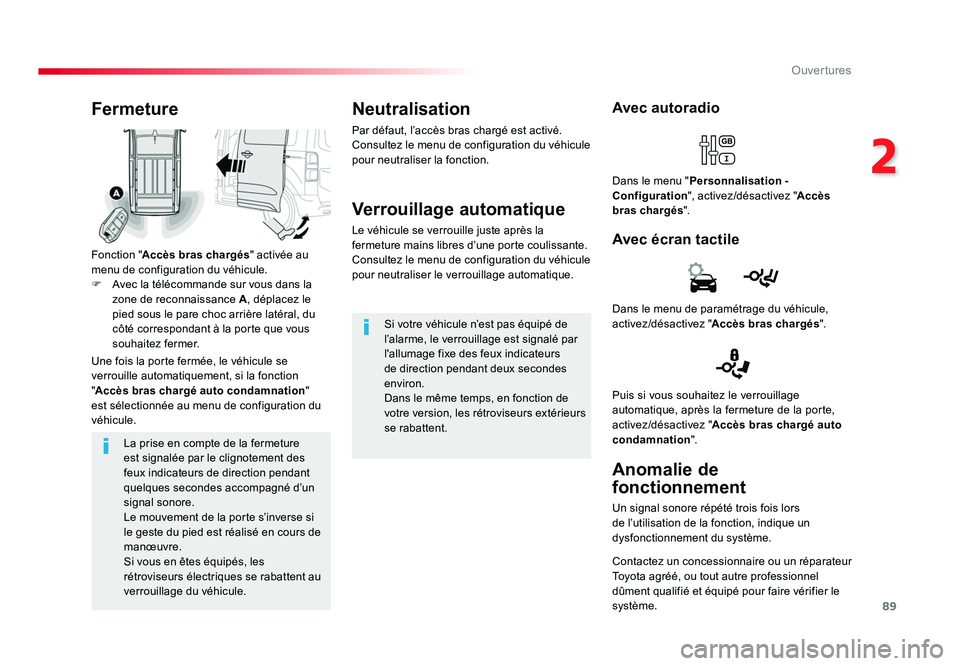

89
2
Ouvertures
La prise en compte de la fermeture
est signalée par le clignotement des
feux indicateurs de direction pendant
quelques secondes accompagné d’un
signal sonore.
Le mouvement de la porte s’inverse si
le geste du pied est réalisé en cours de
manœuvre.
Si vous en êtes équipés, les
rétroviseurs électriques se rabattent au
verrouillage du véhicule.
Fermeture
Fonction "Accès bras chargés " activée au
menu de configuration du véhicule.
F Avec la télécommande sur vous dans la zone de reconnaissance A, déplacez le
pied sous le pare choc arrière latéral, du
côté correspondant à la porte que vous
souhaitez fermer.
Une fois la porte fermée, le véhicule se
verrouille automatiquement, si la fonction
" Accès bras chargé auto condamnation "
est sélectionnée au menu de configuration du
véhicule.
Avec autoradio
Avec écran tactile
Dans le menu " Personnalisation -
Configuration ", activez/désactivez " Accès
bras chargés ".
Neutralisation
Par défaut, l’accès bras chargé est activé.
Consultez le menu de configuration du véhicule
pour neutraliser la fonction.
Verrouillage automatique
Le véhicule se verrouille juste après la
fermeture mains libres d’une porte coulissante.
Consultez le menu de configuration du véhicule
pour neutraliser le verrouillage automatique.
Si votre véhicule n’est pas équipé de
l’alarme, le verrouillage est signalé par
l'allumage fixe des feux indicateurs
de direction pendant deux secondes
environ.
Dans le même temps, en fonction de
votre version, les rétroviseurs extérieurs
se rabattent. Dans le menu de paramétrage du véhicule,
activez/désactivez "
Accès bras chargés ".
Puis si vous souhaitez le verrouillage
automatique, après la fermeture de la porte,
activez/désactivez " Accès bras chargé auto
condamnation ".
Anomalie de
fonctionnement
Un signal sonore répété trois fois lors
de l’utilisation de la fonction, indique un
dysfonctionnement du système.
Contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre professionnel
dûment qualifié et équipé pour faire vérifier le
système.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 8915/07/2016 16:17

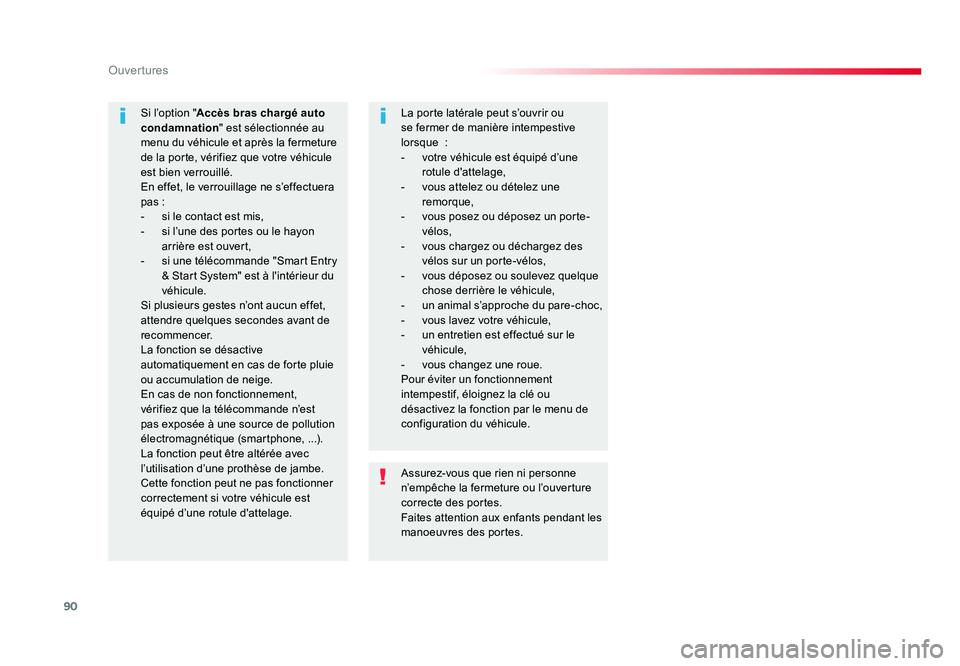

90
Ouvertures
Assurez-vous que rien ni personne
n’empêche la fermeture ou l’ouverture
correcte des portes.
Faites attention aux enfants pendant les
manoeuvres des portes.
Si l’option "
Accès bras chargé auto
condamnation " est sélectionnée au
menu du véhicule et après la fermeture
de la porte, vérifiez que votre véhicule
est bien verrouillé.
En effet, le verrouillage ne s’effectuera
pas :
- si le contact est mis,
- si l’une des portes ou le hayon arrière est ouvert,
- si une télécommande "Smart Entry & Start System" est à l'intérieur du
véhicule.
Si plusieurs gestes n’ont aucun effet,
attendre quelques secondes avant de
recommencer.
La fonction se désactive
automatiquement en cas de forte pluie
ou accumulation de neige.
En cas de non fonctionnement,
vérifiez que la télécommande n’est
pas exposée à une source de pollution
électromagnétique (smartphone, ...).
La fonction peut être altérée avec
l’utilisation d’une prothèse de jambe.
Cette fonction peut ne pas fonctionner
correctement si votre véhicule est
équipé d’une rotule d'attelage. La porte latérale peut s’ouvrir ou
se fermer de manière intempestive
lorsque :
- votre véhicule est équipé d’une
rotule d'attelage,
- vous attelez ou dételez une remorque,
- vous posez ou déposez un porte- vélos,
- vous chargez ou déchargez des vélos sur un porte-vélos,
- vous déposez ou soulevez quelque chose derrière le véhicule,
- un animal s’approche du pare-choc,
- vous lavez votre véhicule,
- un entretien est effectué sur le véhicule,
- vous changez une roue.
Pour éviter un fonctionnement
intempestif, éloignez la clé ou
désactivez la fonction par le menu de
configuration du véhicule.
Proace_fr_Chap02_ouvertures_ed01-2016.indd 9015/07/2016 16:17
