TOYOTA PROACE 2017 Kezelési útmutató (in Hungarian)

271
Proace_hu_Chap07_info-pratiques_ed01-2016

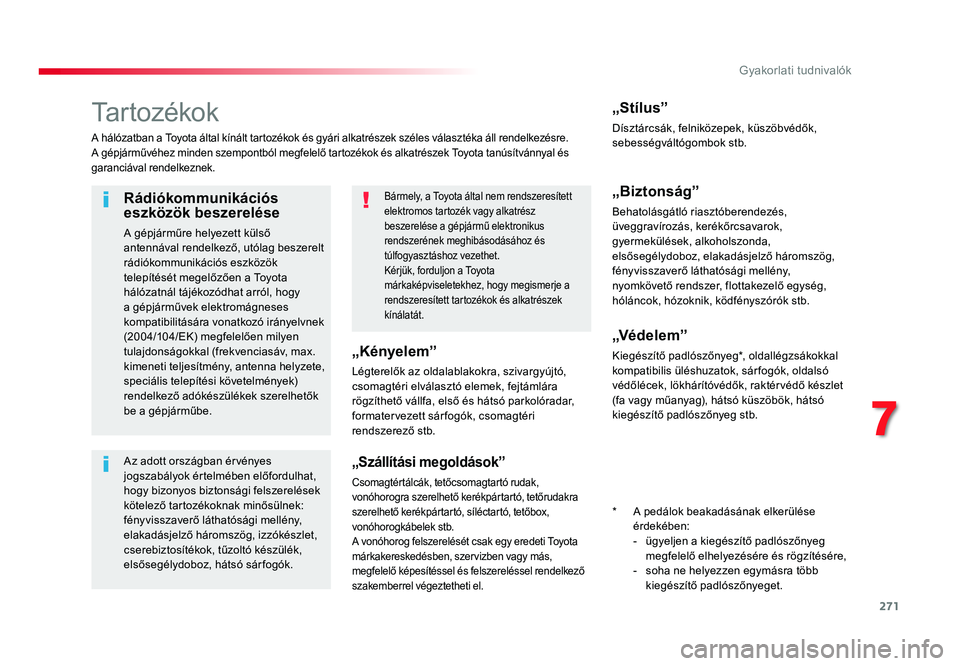

Ta r t o z é k o k
A hálózatban a Toyota által kínált tartozékok és gyári alkatrészek széles választéka áll rendelkezésre.
A gépjárművéhez minden szempontból megfelelő tartozékok és alkatrészek Toyota tanúsítvánnyal és
garanciával rendelkeznek.
„Kényelem”
Légterelők az oldalablakokra, szivargyújtó,
csomagtéri elválasztó elemek, fejtámlára
rögzíthető vállfa, első és hátsó parkolóradar,
formatervezett sár fogók, csomagtéri
rendszerező stb.
„Szállítási megoldások”
Csomagtértálcák, tetőcsomagtartó rudak,
vonóhorogra szerelhető kerékpártartó, tetőrudakra
szerelhető kerékpártartó, síléctartó, tetőbox,
vonóhorogkábelek stb.
A vonóhorog felszerelését csak egy eredeti Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező
szakemberrel végeztetheti el.
„Stílus”
Dísztárcsák, felniközepek, küszöbvédők,
sebességváltógombok stb.
„Biztonság”
Behatolásgátló riasztóberendezés,
üveggravírozás, kerékőrcsavarok,
gyermekülések, alkoholszonda,
elsősegélydoboz, elakadásjelző háromszög,
fényvisszaverő láthatósági mellény,
nyomkövető rendszer, flottakezelő egység,
hóláncok, hózoknik, ködfényszórók stb.
„Vé d e l e m ”
Kiegészítő padlószőnyeg*, oldallégzsákokkal
kompatibilis üléshuzatok, sár fogók, oldalsó
védőlécek, lökhárítóvédők, raktérvédő készlet
(fa vagy műanyag), hátsó küszöbök, hátsó
kiegészítő padlószőnyeg stb.
Bármely, a Toyota által nem rendszeresített
elektromos tartozék vagy alkatrész
beszerelése a gépjármű elektronikus
rendszerének meghibásodásához és
túlfogyasztáshoz vezethet.
Kérjük, forduljon a Toyota
márkaképviseletekhez, hogy megismerje a
rendszeresített tartozékok és alkatrészek
kínálatát.Rádiókommunikációs
eszközök beszerelése
A gépjárműre helyezett külső
antennával rendelkező, utólag beszerelt
rádiókommunikációs eszközök
telepítését megelőzően a Toyota
hálózatnál tájékozódhat arról, hogy
a gépjárművek elektromágneses
kompatibilitására vonatkozó irányelvnek
(2004/104/EK) megfelelően milyen
tulajdonságokkal (frekvenciasáv, max.
kimeneti teljesítmény, antenna helyzete,
speciális telepítési követelmények)
rendelkező adókészülékek szerelhetők
be a gépjárműbe.
Az adott országban érvényes
jogszabályok értelmében előfordulhat,
hogy bizonyos biztonsági felszerelések
kötelező tartozékoknak minősülnek:
fényvisszaverő láthatósági mellény,
elakadásjelző háromszög, izzókészlet,
cserebiztosítékok, tűzoltó készülék,
elsősegélydoboz, hátsó sárfogók.
* A pedálok beakadásának elkerülése érdekében:- ügyeljen a kiegészítő padlószőnyeg megfelelő elhelyezésére és rögzítésére,- soha ne helyezzen egymásra több kiegészítő padlószőnyeget.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27106/07/2016 07:10
7
Gyakorlati tudnival

272
Proace_hu_Chap07_info-pratiques_ed01-2016
A Toyota hálózatban ezen kívül különböző - külső és belső - tisztító-
és ápolószereket (köztük a „Toyota”
környezetbarát termékeket),
folyadékokat (ablakmosó folyadék
stb.), gépjárműve színével
megegyező árnyalatú javítótollakat
és festékszórókat, valamint
cserepatronokat (pl. az ideiglenes
abroncsjavító készlethez stb.) is
beszerezhet.

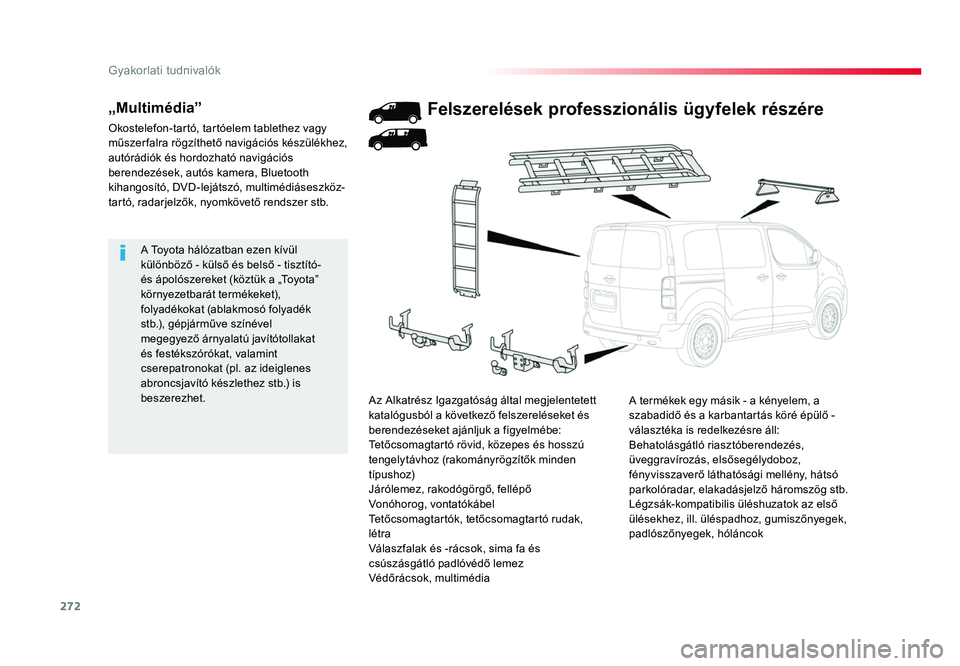

„Multimédia”
Okostelefon-tartó, tartóelem tablethez vagy
műszer falra rögzíthető navigációs készülékhez,
autórádiók és hordozható navigációs
berendezések, autós kamera, Bluetooth
kihangosító, DVD-lejátszó, multimédiáseszköz-
tartó, radarjelzők, nyomkövető rendszer stb.
Felszerelések professzionális ügyfelek részére
A termékek egy másik - a kényelem, a
szabadidő és a karbantartás köré épülő -
választéka is redelkezésre áll:
Behatolásgátló riasztóberendezés,
üveggravírozás, elsősegélydoboz,
fényvisszaverő láthatósági mellény, hátsó
parkolóradar, elakadásjelző háromszög stb.
Légzsák-kompatibilis üléshuzatok az első
ülésekhez, ill. üléspadhoz, gumiszőnyegek,
padlószőnyegek, hóláncok
Az Alkatrész Igazgatóság által megjelentetett
katalógusból a következő felszereléseket és
berendezéseket ajánljuk a figyelmébe:
Tetőcsomagtartó rövid, közepes és hosszú
tengelytávhoz (rakományrögzítők minden
típushoz)
Járólemez, rakodógörgő, fellépő
Vonóhorog, vontatókábel
Tetőcsomagtartók, tetőcsomagtartó rudak,
létra
Válaszfalak és -rácsok, sima fa és
csúszásgátló padlóvédő lemez
Védőrácsok, multimédia
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27206/07/2016 07:10
Gyakorlati tudnival

273
Proace_hu_Chap07_info-pratiques_ed01-2016

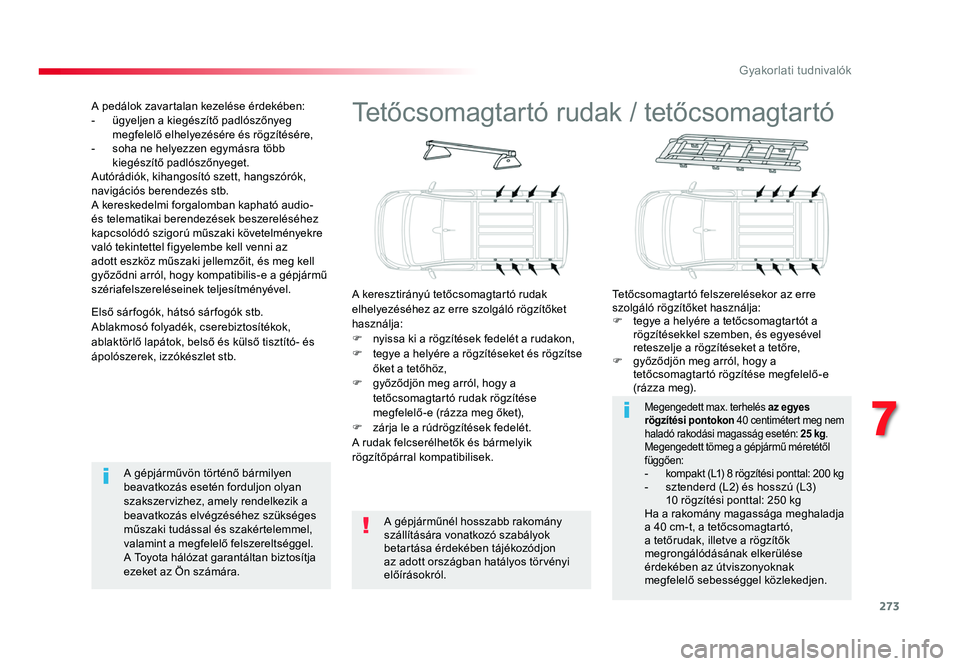

Tetőcsomagtartó rudak / tetőcsomagtartó
A keresztirányú tetőcsomagtartó rudak
elhelyezéséhez az erre szolgáló rögzítőket
használja:
F
nyissa ki a rögzítések fedelét a rudakon,F tegye a helyére a rögzítéseket és rögzítse őket a tetőhöz,
F győződjön meg arról, hogy a tetőcsomagtartó rudak rögzítése
megfelelő-e (rázza meg őket),
F
zárja le a rúdrögzítések fedelét.A rudak felcserélhetők és bármelyik
rögzítőpárral kompatibilisek. Tetőcsomagtartó felszerelésekor az erre
szolgáló rögzítőket használja:
F
tegye a helyére a tetőcsomagtartót a rögzítésekkel szemben, és egyesével
reteszelje a rögzítéseket a tetőre,
F
győződjön meg arról, hogy a tetőcsomagtartó rögzítése megfelelő-e
(rázza meg).
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betartása érdekében tájékozódjon
az adott országban hatályos törvényi
előírásokról.
Megengedett max. terhelés az egyes
rögzítési pontokon 40 centimétert meg nem
haladó rakodási magasság esetén: 25 kg .
Megengedett tömeg a gépjármű méretétől
függően:
- kompakt (L1) 8 rögzítési ponttal: 200 kg- sztenderd (L2) és hosszú (L3)
10 rögzítési ponttal: 250 kg
Ha a rakomány magassága meghaladja
a 40 cm-t, a tetőcsomagtartó,
a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése
érdekében az útviszonyoknak
megfelelő sebességgel közlekedjen.
Első sár fogók, hátsó sár fogók stb.
Ablakmosó folyadék, cserebiztosítékok,
ablaktörlő lapátok, belső és külső tisztító- és
ápolószerek, izzókészlet stb. A pedálok zavartalan kezelése érdekében:
- ügyeljen a kiegészítő padlószőnyeg megfelelő elhelyezésére és rögzítésére,- soha ne helyezzen egymásra több kiegészítő padlószőnyeget.
Autórádiók, kihangosító szett, hangszórók,
navigációs berendezés stb.
A kereskedelmi forgalomban kapható audio-
és telematikai berendezések beszereléséhez
kapcsolódó szigorú műszaki követelményekre
való tekintettel figyelembe kell venni az
adott eszköz műszaki jellemzőit, és meg kell
győződni arról, hogy kompatibilis-e a gépjármű
szériafelszereléseinek teljesítményével.
A gépjárművön történő bármilyen
beavatkozás esetén forduljon olyan
szakszervizhez, amely rendelkezik a
beavatkozás elvégzéséhez szükséges
műszaki tudással és szakértelemmel,
valamint a megfelelő felszereltséggel.
A Toyota hálózat garantáltan biztosítja ezeket az Ön számára.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27306/07/2016 07:10
7
Gyakorlati tudnival

274
Proace_hu_Chap07_info-pratiques_ed01-2016

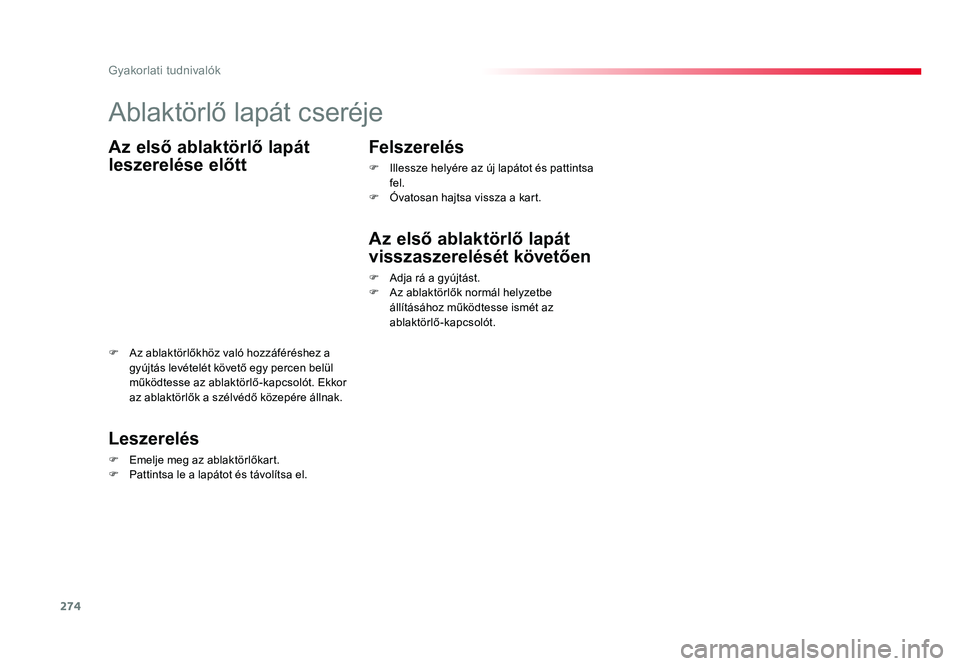

Ablaktörlő lapát cseréje
Az első ablaktörlő lapát
leszerelése előtt
Leszerelés
F Emelje meg az ablaktörlőkart.F Pattintsa le a lapátot és távolítsa el.
Felszerelés
F Illessze helyére az új lapátot és pattintsa fel.
F Óvatosan hajtsa vissza a kart.
Az első ablaktörlő lapát
visszaszerelését követően
F Adja rá a gyújtást.F Az ablaktörlők normál helyzetbe állításához működtesse ismét az
ablaktörlő-kapcsolót.
F
Az ablaktörlőkhöz való hozzáféréshez a gyújtás levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót. Ekkor
az ablaktörlők a szélvédő közepére állnak.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27406/07/2016 07:10
Gyakorlati tudnival

275

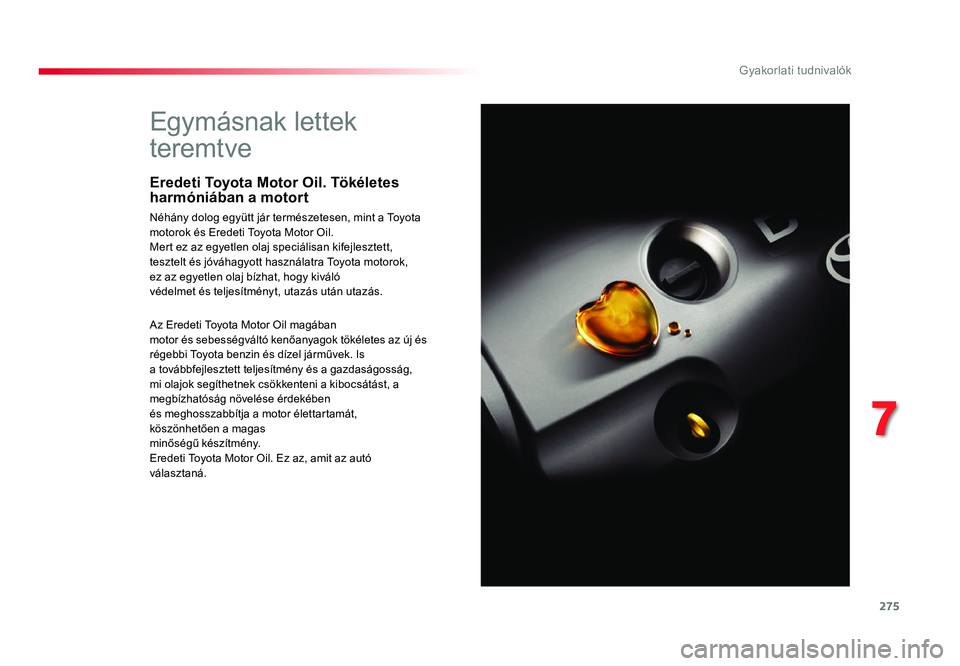

Egymásnak lettek
teremtve
Eredeti Toyota Motor Oil. Tökéletes
harmóniában a motort
Néhány dolog együtt jár természetesen, mint a Toyota
motorok és Eredeti Toyota Motor Oil.
Mert ez az egyetlen olaj speciálisan kifejlesztett,
tesztelt és jóváhagyott használatra Toyota motorok,
ez az egyetlen olaj bízhat, hogy kiváló
védelmet és teljesítményt, utazás után utazás.
Az Eredeti Toyota Motor Oil magában
motor és sebességváltó kenőanyagok tökéletes az új és
régebbi Toyota benzin és dízel járművek. Is
a továbbfejlesztett teljesítmény és a gazdaságosság,
mi olajok segíthetnek csökkenteni a kibocsátást, a
megbízhatóság növelése érdekében
és meghosszabbítja a motor élettartamát,
köszönhetően a magas
minőségű készítmény.
Eredeti Toyota Motor Oil. Ez az, amit az autó
választaná.
Proace_hu_Chap07_info-pratiques_ed01-2016Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27506/07/2016 07:10
7
Gyakorlati tudnival

276
Proace_hu_Chap07_info-pratiques_ed01-2016

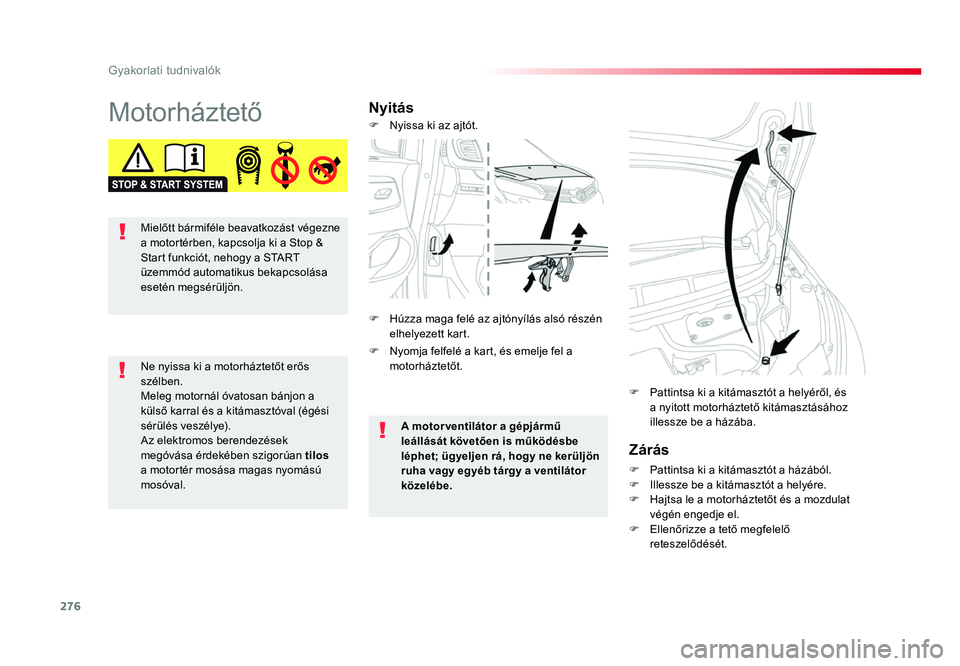

MotorháztetőNyitásZárás
F Pattintsa ki a kitámasztót a házából.F Illessze be a kitámasztót a helyére.F Hajtsa le a motorháztetőt és a mozdulat végén engedje el.
F Ellenőrizze a tető megfelelő reteszelődését.
F
Pattintsa ki a kitámasztót a helyéről, és a nyitott motorháztető kitámasztásához
illessze be a házába.
Ne nyissa ki a motorháztetőt erős
szélben.
Meleg motornál óvatosan bánjon a
külső karral és a kitámasztóval (égési
sérülés veszélye).
Az elektromos berendezések
megóvása érdekében szigorúan tilos

a motortér mosása magas nyomású
mosóval. A motor ventilátor a gépjármű
leállását követően is működésbe
léphet; ügyeljen rá, hogy ne kerüljön
ruha vagy egyéb tárgy a ventilátor
közelébe.
F
Nyomja felfelé a kart, és emelje fel a motor háztetőt.
F Nyissa ki az ajtót.
F Húzza maga felé az ajtónyílás alsó részén elhelyezett kart.
Mielőtt bármiféle beavatkozást végezne
a motortérben, kapcsolja ki a Stop & Start funkciót, nehogy a START
üzemmód automatikus bekapcsolása
esetén megsérüljön.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27606/07/2016 07:10
Gyakorlati tudnival

277
Proace_hu_Chap07_info-pratiques_ed01-2016
* Motortípustól függően.

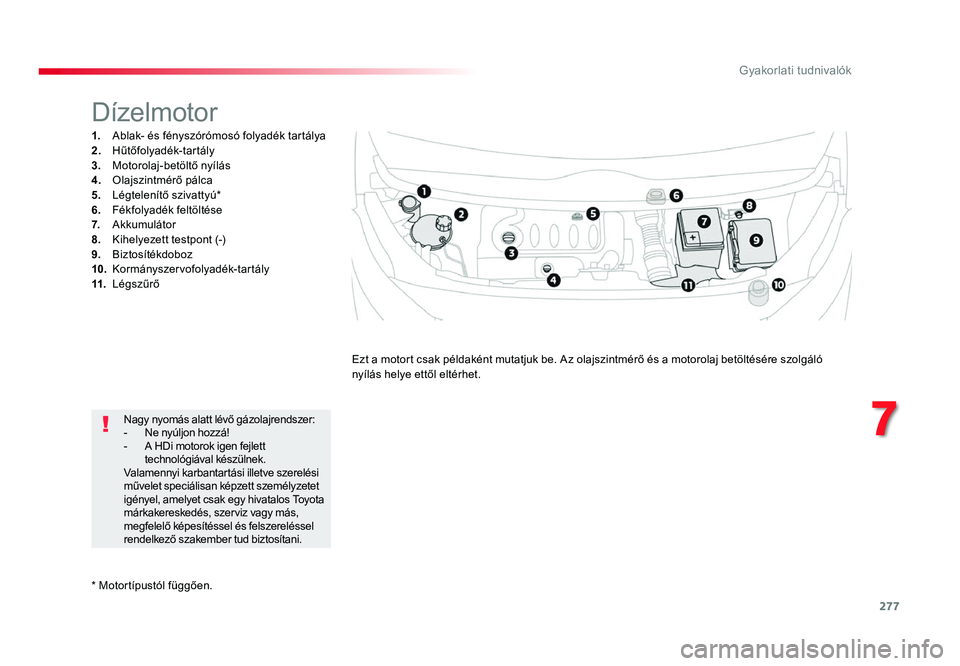

Dízelmotor
1. Ablak- és fényszórómosó folyadék tartálya2. Hűtőfolyadék-tartály3. Motorolaj-betöltő nyílás4. Olajszintmérő pálca5. Légtelenítő szivattyú*6. Fékfolyadék feltöltése7. Akkumulátor8. Kihelyezett testpont (-)9. Biztosítékdoboz10. Kormányszervofolyadék-tartály11. Légszűrő
Ezt a motort csak példaként mutatjuk be. Az olajszintmérő és a motorolaj betöltésére szolgáló
nyílás helye ettől eltérhet.
Nagy nyomás alatt lévő gázolajrendszer:
- Ne nyúljon hozzá!- A HDi motorok igen fejlett technológiával készülnek.
Valamennyi karbantartási illetve szerelési
művelet speciálisan képzett személyzetet
igényel, amelyet csak egy hivatalos Toyota
márkakereskedés, szerviz vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakember tud biztosítani.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27706/07/2016 07:10
7
Gyakorlati tudnival

278
Proace_hu_Chap07_info-pratiques_ed01-2016

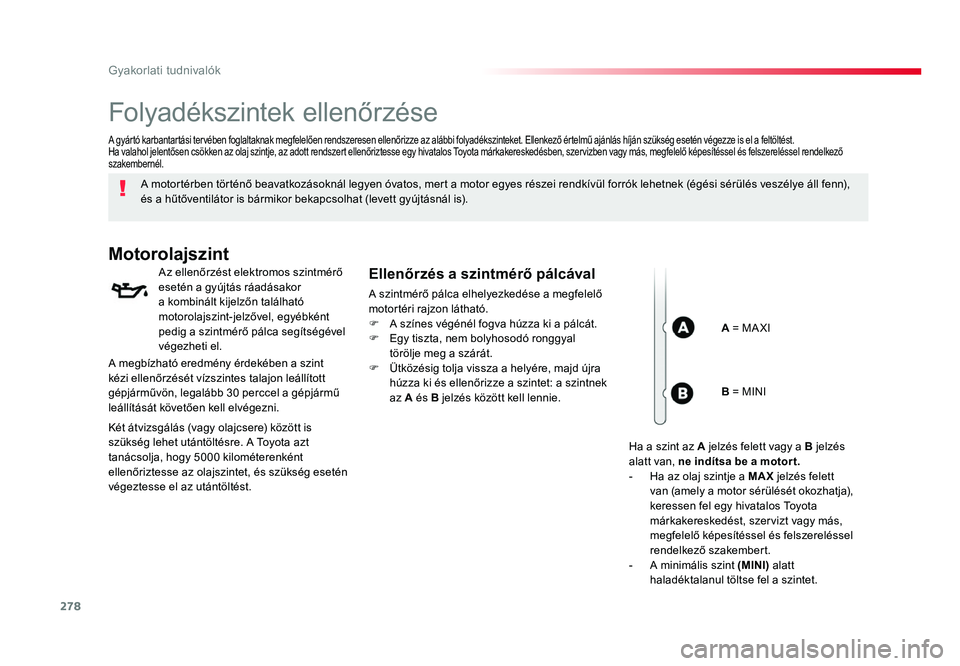

Folyadékszintek ellenőrzése
A motortérben történő beavatkozásoknál legyen óvatos, mert a motor egyes részei rendkívül forrók lehetnek (égési sérülés veszélye áll fenn),
és a hűtőventilátor is bármikor bekapcsolhat (levett gyújtásnál is).
Motorolajszint
Az ellenőrzést elektromos szintmérő
esetén a gyújtás ráadásakor
a kombinált kijelzőn található
motorolajszint-jelzővel, egyébként
pedig a szintmérő pálca segítségével
végezheti el.Ellenőrzés a szintmérő pálcával
A szintmérő pálca elhelyezkedése a megfelelő
motortéri rajzon látható.
F
A színes végénél fogva húzza ki a pálcát.F Egy tiszta, nem bolyhosodó ronggyal törölje meg a szárát.
F Ütközésig tolja vissza a helyére, majd újra húzza ki és ellenőrizze a szintet: a szintnek
az A és B jelzés között kell lennie.
A gyártó karbantartási tervében foglaltaknak megfelelően rendszeresen ellenőrizze az alábbi folyadékszinteket. Ellenkező értelmű ajánlás híján szükség esetén végezze is el a feltöltést.
Ha valahol jelentősen csökken az olaj szintje, az adott rendszert ellenőriztesse egy hivatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és felszereléssel rendelkező
szakembernél.
A = MA XI
A megbízható eredmény érdekében a szint
kézi ellenőrzését vízszintes talajon leállított
gépjárművön, legalább 30 perccel a gépjármű
leállítását követően kell elvégezni.
Két átvizsgálás (vagy olajcsere) között is
szükség lehet utántöltésre. A Toyota azt
tanácsolja, hogy 5000 kilométerenként
ellenőriztesse az olajszintet, és szükség esetén
végeztesse el az utántöltést. B = MINI
Ha a szint az A jelzés felett vagy a B jelzés
alatt van, ne indítsa be a motor t.
- Ha az olaj szintje a MAX jelzés felett
van (amely a motor sérülését okozhatja),
keressen fel egy hivatalos Toyota
márkakereskedést, szervizt vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakembert.
- A minimális szint ( MINI) alatt
haladéktalanul töltse fel a szintet.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27806/07/2016 07:10
Gyakorlati tudnival

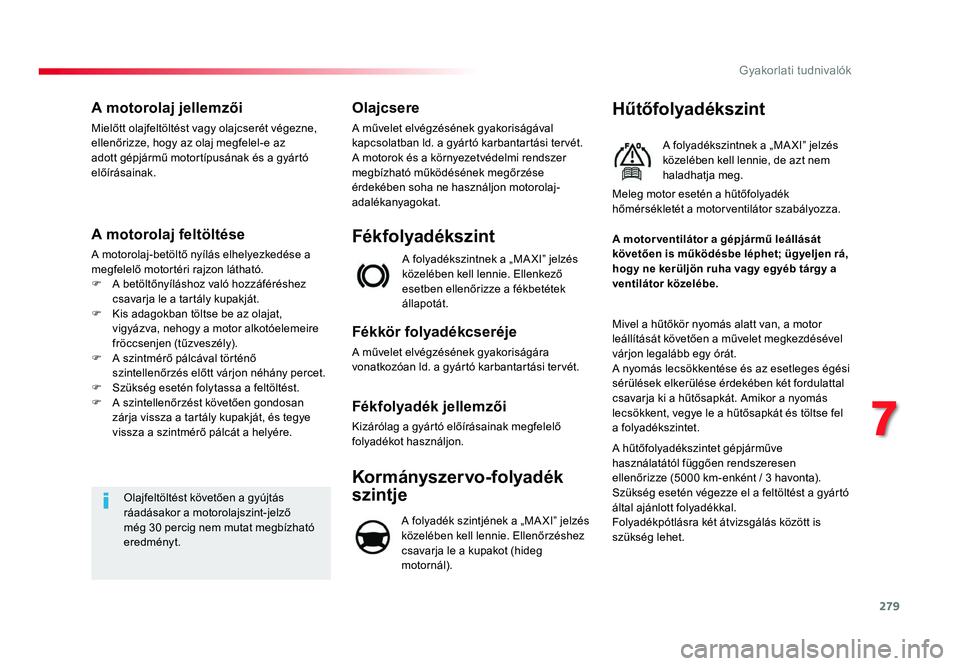

279
Proace_hu_Chap07_info-pratiques_ed01-2016
A motorolaj jellemzői
Mielőtt olajfeltöltést vagy olajcserét végezne,
ellenőrizze, hogy az olaj megfelel-e az
adott gépjármű motortípusának és a gyártó
előírásainak.
A motorolaj feltöltése
A motorolaj-betöltő nyílás elhelyezkedése a
megfelelő motortéri rajzon látható.
F
A betöltőnyíláshoz való hozzáféréshez csavarja le a tartály kupakját.
F Kis adagokban töltse be az olajat, vigyázva, nehogy a motor alkotóelemeire
fröccsenjen (tűzveszély).
F
A szintmérő pálcával történő szintellenőrzés előtt várjon néhány percet.
F Szükség esetén folytassa a feltöltést.F A szintellenőrzést követően gondosan zárja vissza a tartály kupakját, és tegye
vissza a szintmérő pálcát a helyére.
Olajfeltöltést követően a gyújtás
ráadásakor a motorolajszint-jelző
még 30 percig nem mutat megbízható
eredményt.
Olajcsere
A művelet elvégzésének gyakoriságával
kapcsolatban ld. a gyártó karbantartási tervét.
A motorok és a környezetvédelmi rendszer
megbízható működésének megőrzése
érdekében soha ne használjon motorolaj-
adalékanyagokat. A folyadékszintnek a „MA XI” jelzés
közelében kell lennie. Ellenkező
esetben ellenőrizze a fékbetétek
állapotát.
Fékfolyadékszint
Fékkör folyadékcseréje
A művelet elvégzésének gyakoriságára
vonatkozóan ld. a gyártó karbantartási tervét.
Fékfolyadék jellemzői
Kizárólag a gyártó előírásainak megfelelő
folyadékot használjon.
Hűtőfolyadékszint
A folyadékszintnek a „MA XI” jelzés
közelében kell lennie, de azt nem
haladhatja meg.
Mivel a hűtőkör nyomás alatt van, a motor
leállítását követően a művelet megkezdésével
várjon legalább egy órát.
A nyomás lecsökkentése és az esetleges égési
sérülések elkerülése érdekében két fordulattal
csavarja ki a hűtősapkát. Amikor a nyomás
lecsökkent, vegye le a hűtősapkát és töltse fel
a folyadékszintet. A motor ventilátor a gépjármű leállását
követően is működésbe léphet; ügyeljen rá,
hogy ne kerüljön ruha vagy egyéb tárgy a
ventilátor közelébe. Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor szabályozza.
A hűtőfolyadékszintet gépjárműve
használatától függően rendszeresen
ellenőrizze (5000 km-enként / 3 havonta).
Szükség esetén végezze el a feltöltést a gyártó
által ajánlott folyadékkal.
Folyadékpótlásra két átvizsgálás között is
szükség lehet.
Kormányszervo-folyadék
szintje
A folyadék szintjének a „MA XI” jelzés
közelében kell lennie. Ellenőrzéshez
csavarja le a kupakot (hideg
motornál).
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 27906/07/2016 07:10
7
Gyakorlati tudnival

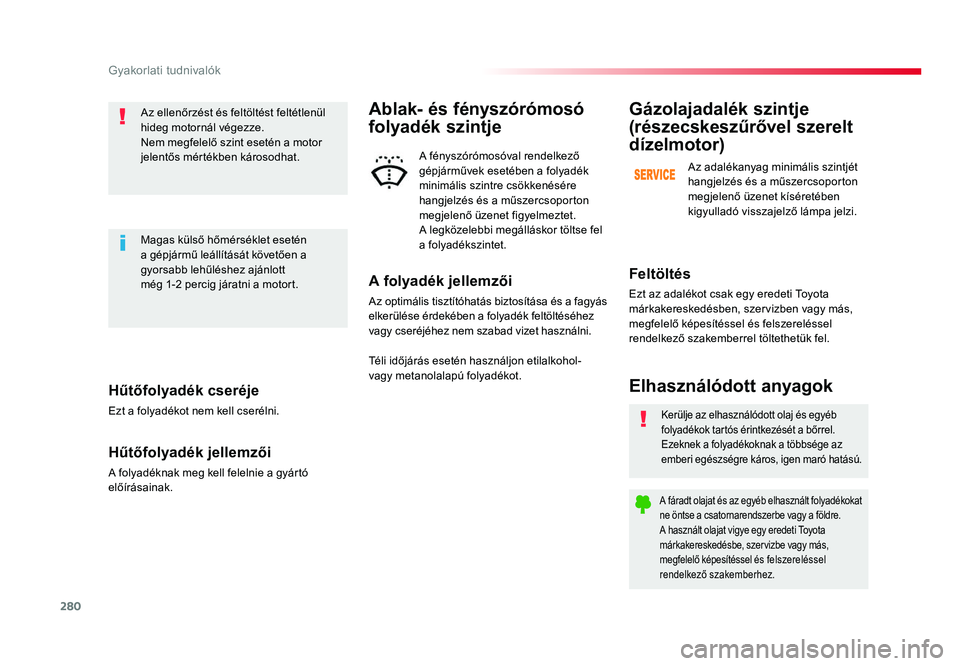

280
Proace_hu_Chap07_info-pratiques_ed01-2016
Hűtőfolyadék cseréje
Ezt a folyadékot nem kell cserélni.
Hűtőfolyadék jellemzői
A folyadéknak meg kell felelnie a gyártó
előírásainak.Az ellenőrzést és feltöltést feltétlenül
hideg motornál végezze.
Nem megfelelő szint esetén a motor
jelentős mértékben károsodhat.
Magas külső hőmérséklet esetén
a gépjármű leállítását követően a
gyorsabb lehűléshez ajánlott

még 1-2 percig járatni a motort.
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a folyadékoknak a többsége az
emberi egészségre káros, igen maró hatású.
A fáradt olajat és az egyéb elhasznált folyadékokat
ne öntse a csatornarendszerbe vagy a földre.
A használt olajat vigye egy eredeti Toyota
márkakereskedésbe, szervizbe vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakemberhez.
Elhasználódott anyagok
Feltöltés
Ezt az adalékot csak egy eredeti Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakemberrel töltethetük fel.
Gázolajadalék szintje
(részecskeszűrővel szerelt
dízelmotor)
Az adalékanyag minimális szintjét
hangjelzés és a műszercsoporton
megjelenő üzenet kíséretében
kigyulladó visszajelző lámpa jelzi.
A folyadék jellemzői
Az optimális tisztítóhatás biztosítása és a fagyás
elkerülése érdekében a folyadék feltöltéséhez
vagy cseréjéhez nem szabad vizet használni.
Ablak- és fényszórómosó
folyadék szintje
A fényszórómosóval rendelkező
gépjárművek esetében a folyadék
minimális szintre csökkenésére
hangjelzés és a műszercsoporton
megjelenő üzenet figyelmeztet.
A legközelebbi megálláskor töltse fel
a folyadékszintet.
Téli időjárás esetén használjon etilalkohol-
vagy metanolalapú folyadékot.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28006/07/2016 07:10
Gyakorlati tudnival
