TOYOTA PROACE 2017 Kezelési útmutató (in Hungarian)

281
Proace_hu_Chap07_info-pratiques_ed01-2016

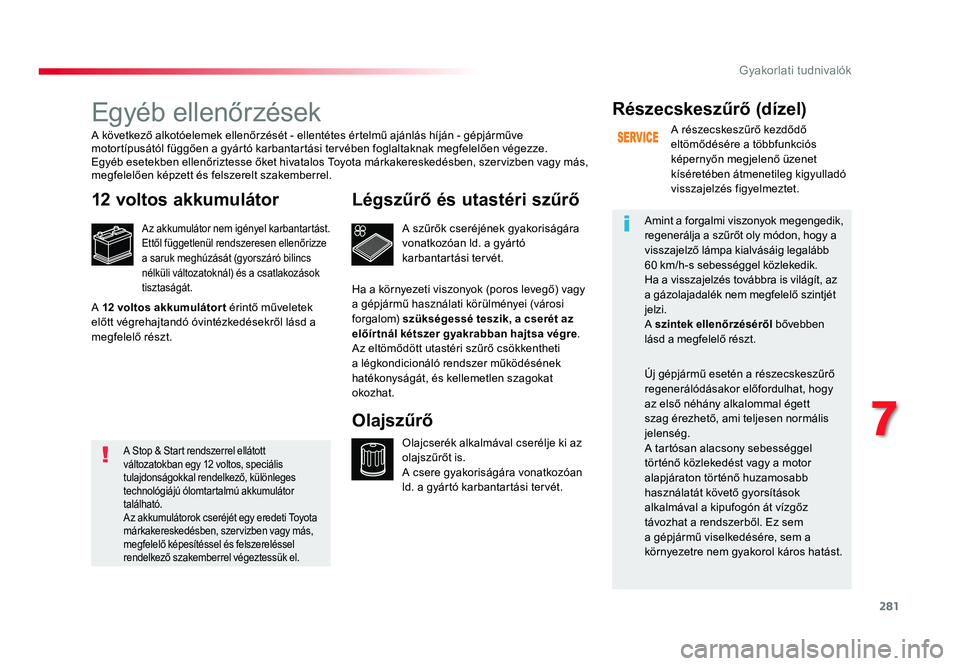

Egyéb ellenőrzések
12 voltos akkumulátor
Az akkumulátor nem igényel karbantartást.
Ettől függetlenül rendszeresen ellenőrizze
a saruk meghúzását (gyorszáró bilincs
nélküli változatoknál) és a csatlakozások
tisztaságát.A szűrők cseréjének gyakoriságára
vonatkozóan ld. a gyártó
karbantartási tervét.
Légszűrő és utastéri szűrő
Olajcserék alkalmával cserélje ki az
olajszűrőt is.
A csere gyakoriságára vonatkozóan
ld. a gyártó karbantartási tervét.
OlajszűrőRészecskeszűrő (dízel)
A részecskeszűrő kezdődő
eltömődésére a többfunkciós
képernyőn megjelenő üzenet
kíséretében átmenetileg kigyulladó
visszajelzés figyelmeztet.
Amint a forgalmi viszonyok megengedik,
regenerálja a szűrőt oly módon, hogy a
visszajelző lámpa kialvásáig legalább
60 km/h-s sebességgel közlekedik.
Ha a visszajelzés továbbra is világít, az
a gázolajadalék nem megfelelő szintjét
jelzi.
A szintek ellenőrzéséről bővebben
lásd a megfelelő részt.
Új gépjármű esetén a részecskeszűrő
regenerálódásakor előfordulhat, hogy
az első néhány alkalommal égett
szag érezhető, ami teljesen normális
jelenség.
A tartósan alacsony sebességgel
történő közlekedést vagy a motor
alapjáraton történő huzamosabb
használatát követő gyorsítások
alkalmával a kipufogón át vízgőz
távozhat a rendszerből. Ez sem
a gépjármű viselkedésére, sem a
környezetre nem gyakorol káros hatást.
A következő alkotóelemek ellenőrzését - ellentétes értelmű ajánlás híján - gépjárműve
motortípusától függően a gyártó karbantartási tervében foglaltaknak megfelelően végezze.
Egyéb esetekben ellenőriztesse őket hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelően képzett és felszerelt szakemberrel.
A 12 voltos akkumulátor t
érintő műveletek
előtt végrehajtandó óvintézkedésekről lásd a
megfelelő részt. Ha a környezeti viszonyok (poros levegő) vagy
a gépjármű használati körülményei (városi
forgalom)
szükségessé teszik, a cserét az
előír tnál kétszer gyakrabban hajtsa végre .
Az eltömődött utastéri szűrő csökkentheti
a légkondicionáló rendszer működésének
hatékonyságát, és kellemetlen szagokat
okozhat.
A Stop & Start rendszerrel ellátott
változatokban egy 12 voltos, speciális
tulajdonságokkal rendelkező, különleges
technológiájú ólomtartalmú akkumulátor
található.
Az akkumulátorok cseréjét egy eredeti Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakemberrel végeztessük el.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28106/07/2016 07:10
7
Gyakorlati tudnival

282
Proace_hu_Chap07_info-pratiques_ed01-2016

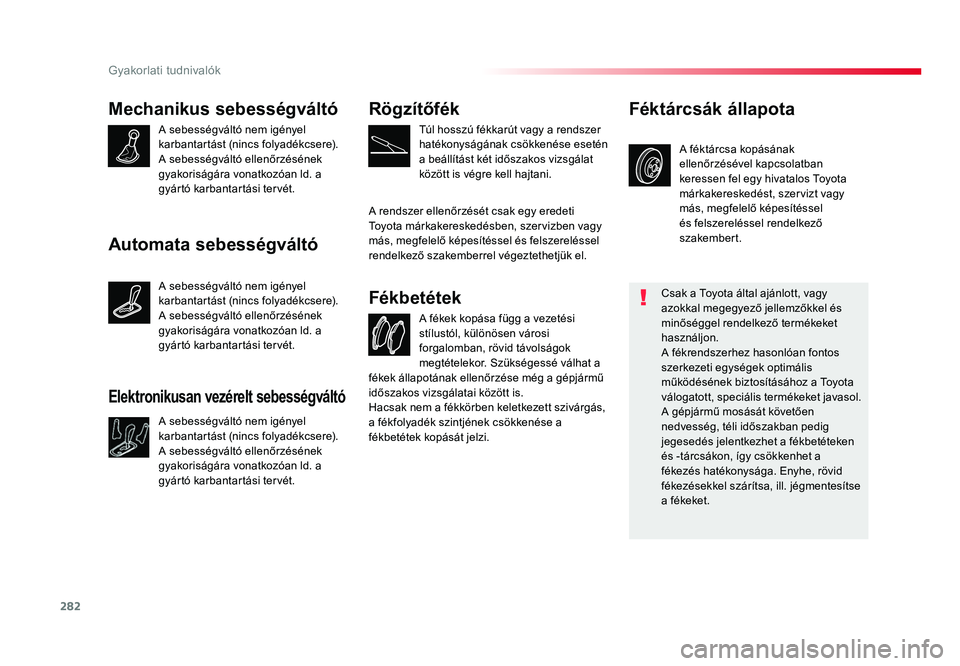

Mechanikus sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.A fékek kopása függ a vezetési
stílustól, különösen városi
forgalomban, rövid távolságok
megtételekor. Szükségessé válhat a
Fékbetétek
A féktárcsa kopásának
ellenőrzésével kapcsolatban
keressen fel egy hivatalos Toyota
márkakereskedést, szervizt vagy
más, megfelelő képesítéssel
és felszereléssel rendelkező
szakembert.
Féktárcsák állapota
Csak a Toyota által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
A fékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a Toyota
válogatott, speciális termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága. Enyhe, rövid
fékezésekkel szárítsa, ill. jégmentesítse
a fékeket.
Rögzítőfék
Túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a beállítást két időszakos vizsgálat
között is végre kell hajtani.
A rendszer ellenőrzését csak egy eredeti
Toyota márkakereskedésben, szervizben vagy
más, megfelelő képesítéssel és felszereléssel
rendelkező szakemberrel végeztethetjük el.
fékek állapotának ellenőrzése még a gépjármű
időszakos vizsgálatai között is.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
Automata sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Elektronikusan vezérelt sebességváltó
A sebességváltó nem igényel
karbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozóan ld. a
gyártó karbantartási tervét.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28206/07/2016 07:10
Gyakorlati tudnival

283
Proace_hu_Chap07_info-pratiques_ed01-2016

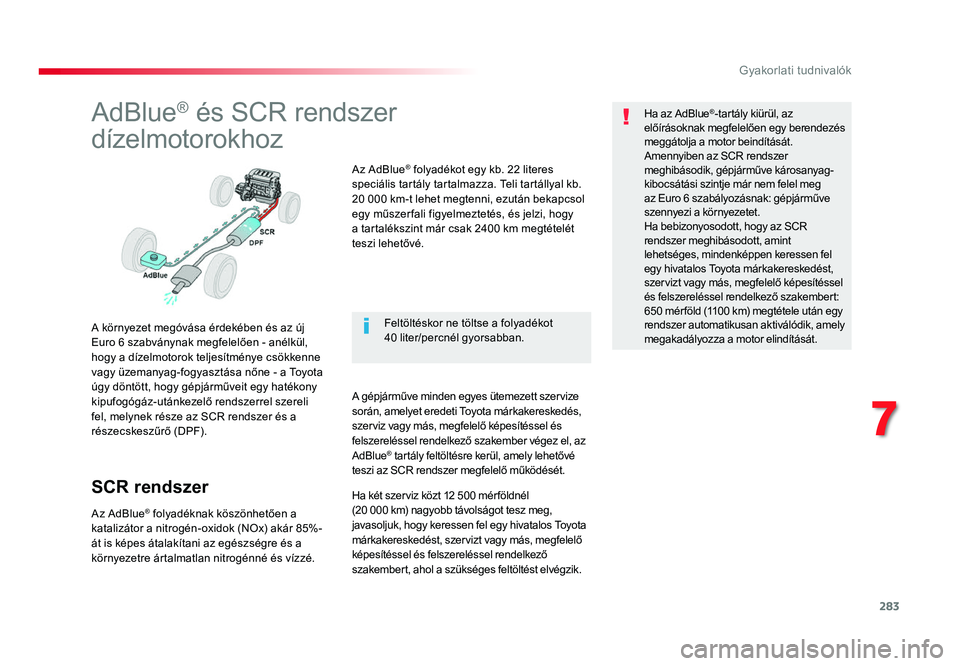

AdBlue® és SCR rendszer
dízelmotorokhoz
A környezet megóvása érdekében és az új Euro 6 szabványnak megfelelően - anélkül, hogy a dízelmotorok teljesítménye csökkenne vagy üzemanyag-fogyasztása nőne - a Toyota úgy döntött, hogy gépjárműveit egy hatékony
kipufogógáz-utánkezelő rendszerrel szereli
fel, melynek része az SCR rendszer és a
részecskeszűrő (DPF).
SCR rendszer
Az AdBlue® folyadéknak köszönhetően a
katalizátor a nitrogén-oxidok (NOx) akár 85%-
át is képes átalakítani az egészségre és a
környezetre ártalmatlan nitrogénné és vízzé. Az AdBlue
® folyadékot egy kb. 22 literes
speciális tartály tartalmazza. Teli tartállyal kb.
20 000 km-t lehet megtenni, ezután bekapcsol
egy műszer fali figyelmeztetés, és jelzi, hogy
a tartalékszint már csak 2400 km megtételét
teszi lehetővé.
A gépjárműve minden egyes ütemezett szervize
során, amelyet eredeti Toyota márkakereskedés,
szerviz vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakember végez el, az
AdBlue
® tartály feltöltésre kerül, amely lehetővé
teszi az SCR rendszer megfelelő működését. Ha az AdBlue
®-tartály kiürül, az
előírásoknak megfelelően egy berendezés
meggátolja a motor beindítását.
Amennyiben az SCR rendszer
meghibásodik, gépjárműve károsanyag-
kibocsátási szintje már nem felel meg
az Euro 6 szabályozásnak: gépjárműve
szennyezi a környezetet.
Ha bebizonyosodott, hogy az SCR
rendszer meghibásodott, amint
lehetséges, mindenképpen keressen fel
egy hivatalos Toyota márkakereskedést,
szervizt vagy más, megfelelő képesítéssel
és felszereléssel rendelkező szakembert:
650 mér föld (1100 km) megtétele után egy
rendszer automatikusan aktiválódik, amely
megakadályozza a motor elindítását.
Feltöltéskor ne töltse a folyadékot
40 liter/percnél gyorsabban.
Ha két szerviz közt 12 500 mér földnél

(20 000 km) nagyobb távolságot tesz meg,
javasoljuk, hogy keressen fel egy hivatalos Toyota
márkakereskedést, szervizt vagy más, megfelelő
képesítéssel és felszereléssel rendelkező
szakembert, ahol a szükséges feltöltést elvégzik.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28306/07/2016 07:10
7
Gyakorlati tudnival

284
Proace_hu_Chap07_info-pratiques_ed01-2016

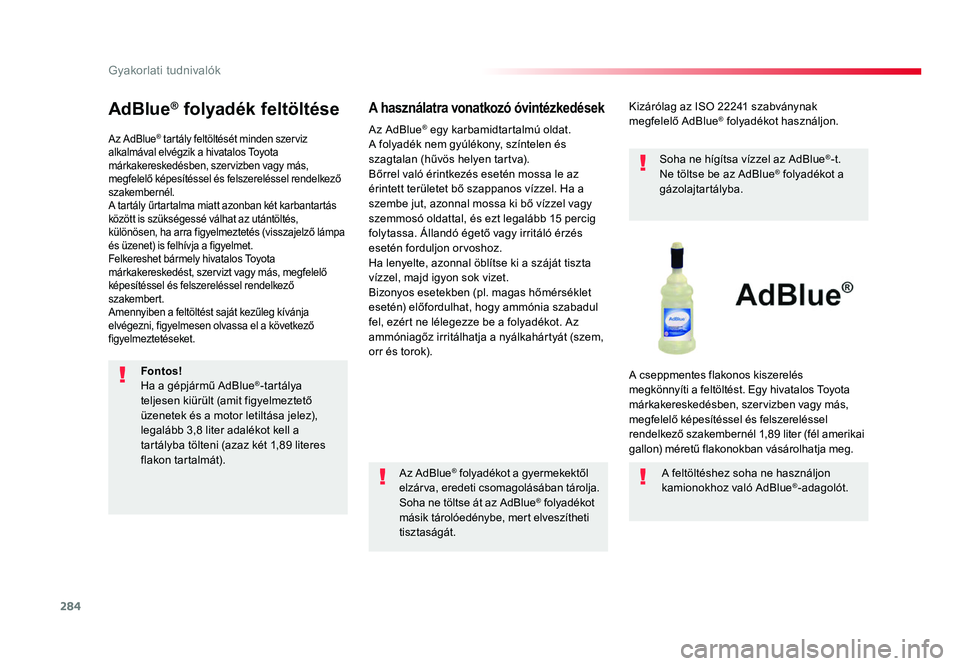

AdBlue® folyadék feltöltése
Az AdBlue® tartály feltöltését minden szerviz
alkalmával elvégzik a hivatalos Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező
szakembernél.
A tartály űrtartalma miatt azonban két karbantartás
között is szükségessé válhat az utántöltés,
különösen, ha arra figyelmeztetés (visszajelző lámpa
és üzenet) is felhívja a figyelmet.
Felkereshet bármely hivatalos Toyota
márkakereskedést, szervizt vagy más, megfelelő
képesítéssel és felszereléssel rendelkező
szakembert.
Amennyiben a feltöltést saját kezűleg kívánja
elvégezni, figyelmesen olvassa el a következő
figyelmeztetéseket.
A használatra vonatkozó óvintézkedések
Az AdBlue® folyadékot a gyermekektől
elzárva, eredeti csomagolásában tárolja.
Soha ne töltse át az AdBlue
® folyadékot
másik tárolóedénybe, mert elveszítheti
tisztaságát. Kizárólag az ISO 22241 szabványnak
megfelelő AdBlue
® folyadékot használjon.
Soha ne hígítsa vízzel az AdBlue
®-t.
Ne töltse be az AdBlue® folyadékot a
gázolajtartályba.
A cseppmentes flakonos kiszerelés
megkönnyíti a feltöltést. Egy hivatalos Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel
rendelkező szakembernél 1,89 liter (fél amerikai
gallon) méretű flakonokban vásárolhatja meg. A feltöltéshez soha ne használjon
kamionokhoz való AdBlue
®-adagolót.
Az AdBlue
® egy karbamidtartalmú oldat. A folyadék nem gyúlékony, színtelen és szagtalan (hűvös helyen tartva).
Bőrrel való érintkezés esetén mossa le az
érintett területet bő szappanos vízzel. Ha a
szembe jut, azonnal mossa ki bő vízzel vagy
szemmosó oldattal, és ezt legalább 15 percig
folytassa. Állandó égető vagy irritáló érzés
esetén forduljon orvoshoz.
Ha lenyelte, azonnal öblítse ki a száját tiszta
vízzel, majd igyon sok vizet.
Bizonyos esetekben (pl. magas hőmérséklet
esetén) előfordulhat, hogy ammónia szabadul
fel, ezért ne lélegezze be a folyadékot. Az
ammóniagőz irritálhatja a nyálkahártyát (szem,
orr és torok).
Fontos!
Ha a gépjármű AdBlue
®-tartálya
teljesen kiürült (amit figyelmeztető
üzenetek és a motor letiltása jelez),
legalább 3,8 liter adalékot kell a
tartályba tölteni (azaz két 1,89 literes
flakon tartalmát).
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28406/07/2016 07:10
Gyakorlati tudnival

285
Proace_hu_Chap07_info-pratiques_ed01-2016

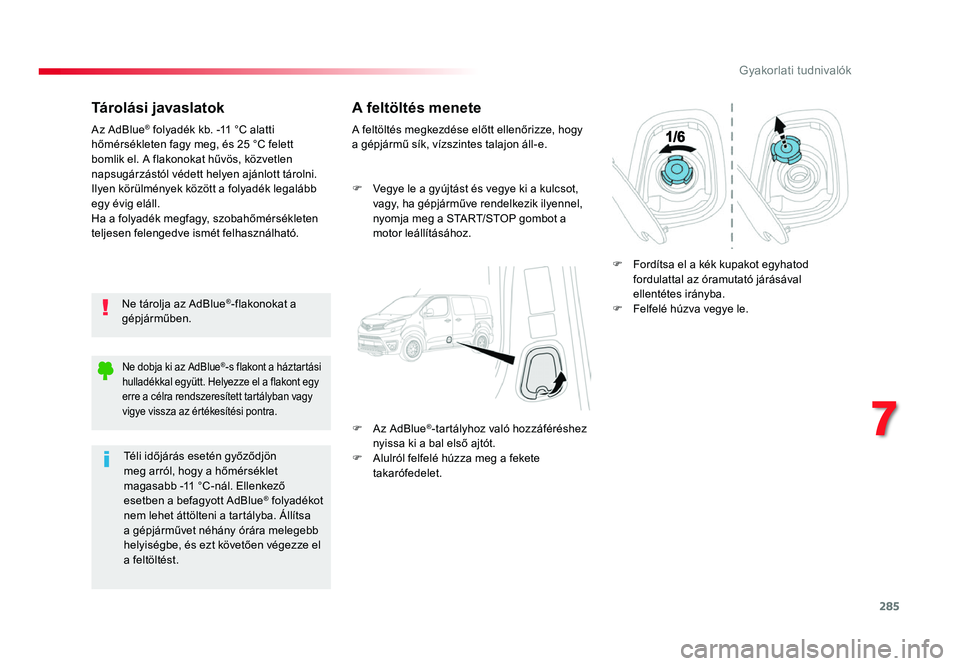

Tárolási javaslatok
Ne tárolja az AdBlue®-flakonokat a
gépjárműben.
Az AdBlue
® folyadék kb. -11 °C alatti
hőmérsékleten fagy meg, és 25 °C felett
bomlik el. A flakonokat hűvös, közvetlen
napsugárzástól védett helyen ajánlott tárolni.
Ilyen körülmények között a folyadék legalább
egy évig eláll.
Ha a folyadék megfagy, szobahőmérsékleten
teljesen felengedve ismét felhasználható.
A feltöltés menete
A feltöltés megkezdése előtt ellenőrizze, hogy
a gépjármű sík, vízszintes talajon áll-e.
F
Vegye le a gyújtást és vegye ki a kulcsot, vagy, ha gépjárműve rendelkezik ilyennel,
nyomja meg a START/STOP gombot a
motor leállításához.
F
Az AdBlue®-tartályhoz való hozzáféréshez
nyissa ki a bal első ajtót.
F
Alulról felfelé húzza meg a fekete takarófedelet. F
Fordítsa el a kék kupakot egyhatod fordulattal az óramutató járásával
ellentétes irányba.
F
Felfelé húzva vegye le.
Ne dobja ki az AdBlue®-s flakont a háztartási
hulladékkal együtt. Helyezze el a flakont egy
erre a célra rendszeresített tartályban vagy
vigye vissza az értékesítési pontra.
Téli időjárás esetén győződjön
meg arról, hogy a hőmérséklet
magasabb -11 °C-nál. Ellenkező esetben a befagyott AdBlue® folyadékot
nem lehet áttölteni a tartályba. Állítsa
a gépjárművet néhány órára melegebb
helyiségbe, és ezt követően végezze el
a feltöltést.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28506/07/2016 07:10
7
Gyakorlati tudnival

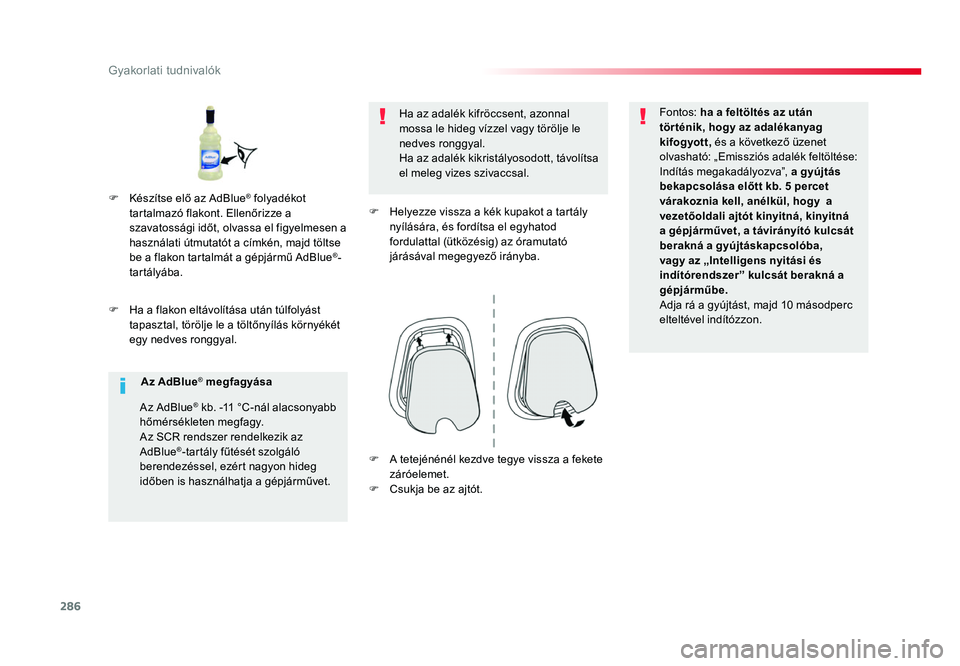

286
Proace_hu_Chap07_info-pratiques_ed01-2016
F Ha a flakon eltávolítása után túlfolyást tapasztal, törölje le a töltőnyílás környékét
egy nedves ronggyal.Ha az adalék kifröccsent, azonnal
mossa le hideg vízzel vagy törölje le
nedves ronggyal.
Ha az adalék kikristályosodott, távolítsa
el meleg vizes szivaccsal.
F
Helyezze vissza a kék kupakot a tartály nyílására, és fordítsa el egyhatod
fordulattal (ütközésig) az óramutató
járásával megegyező irányba. Fontos:
ha a feltöltés az után
tör ténik, hogy az adalékanyag
kifogyott, és a következő üzenet
olvasható: „Emissziós adalék feltöltése:
Indítás megakadályozva”, a gyújtás
bekapcsolása előtt kb. 5 percet
várakoznia kell, anélkül, hogy a
vezetőoldali ajtót kinyitná, kinyitná
a gépjárművet, a távirányító kulcsát
berakná a gyújtáskapcsolóba,
vagy az „Intelligens nyitási és
indítórendszer” kulcsát berakná a
gépjárműbe.
Adja rá a gyújtást, majd 10 másodperc
elteltével indítózzon.
F
Készítse elő az AdBlue® folyadékot
tartalmazó flakont. Ellenőrizze a
szavatossági időt, olvassa el figyelmesen a
használati útmutatót a címkén, majd töltse
be a flakon tartalmát a gépjármű AdBlue
®-
tartályába.
Az AdBlue
® megfagyása
Az AdBlue
® kb. -11 °C-nál alacsonyabb
hőmérsékleten megfagy.
Az SCR rendszer rendelkezik az
AdBlue
®-tartály fűtését szolgáló
berendezéssel, ezért nagyon hideg
időben is használhatja a gépjárművet. F A tetejénénél kezdve tegye vissza a fekete záróelemet.
F Csukja be az ajtót.
Proace_hu_Chap07_info-pratiques_ed01-2016.indd 28606/07/2016 07:10
Gyakorlati tudnival

287
Proace_hu_Chap08_En-cas-de-panne_ed01-2016

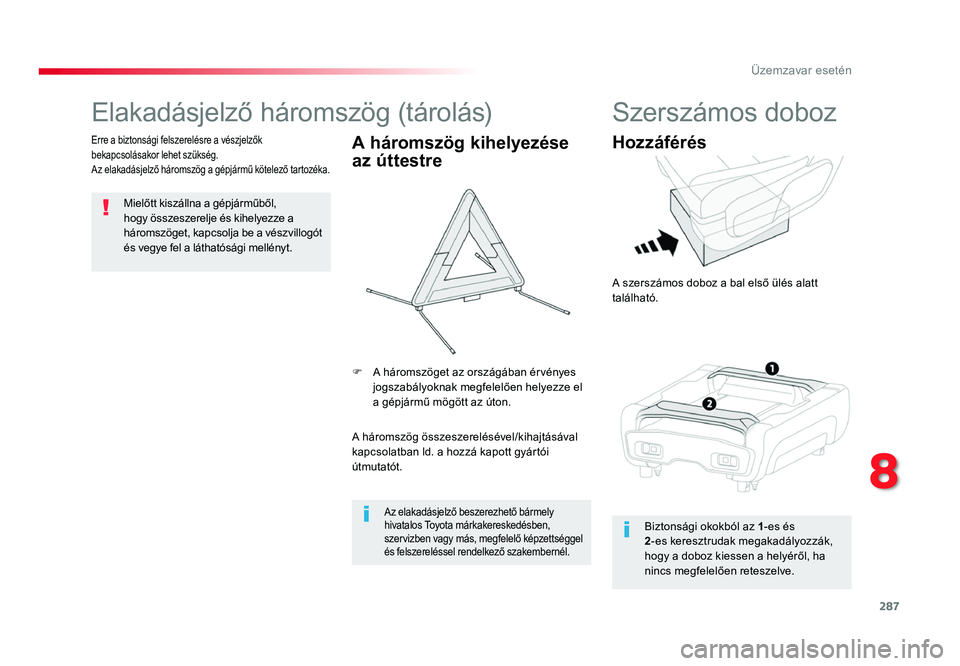

Elakadásjelző háromszög (tárolás)
Mielőtt kiszállna a gépjárműből,
hogy összeszerelje és kihelyezze a
háromszöget, kapcsolja be a vészvillogót
és vegye fel a láthatósági mellényt.
Erre a biztonsági felszerelésre a vészjelzők
bekapcsolásakor lehet szükség.
Az elakadásjelző háromszög a gépjármű kötelező tartozéka.A háromszög kihelyezése
az úttestre
A háromszög összeszerelésével/kihajtásával
kapcsolatban ld. a hozzá kapott gyártói
útmutatót. F
A háromszöget az országában érvényes jogszabályoknak megfelelően helyezze el
a gépjármű mögött az úton.
Az elakadásjelző beszerezhető bármely
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képzettséggel
és felszereléssel rendelkező szakembernél.
Szerszámos doboz
Hozzáférés
A szerszámos doboz a bal első ülés alatt
található.Biztonsági okokból az 1 -es és
2 -es keresztrudak megakadályozzák,
hogy a doboz kiessen a helyéről, ha
nincs megfelelően reteszelve.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 28706/07/2016 07:11
8

288
Proace_hu_Chap08_En-cas-de-panne_ed01-2016

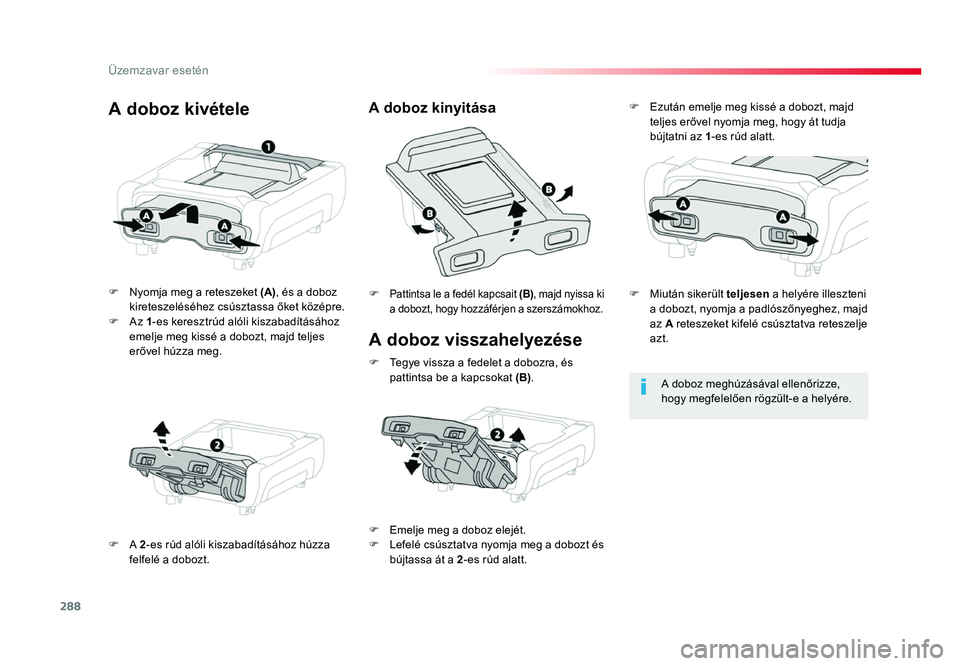

A doboz visszahelyezése
F Nyomja meg a reteszeket (A), és a doboz
kireteszeléséhez csúsztassa őket középre.
F
Az 1 -es keresztrúd alóli kiszabadításához
emelje meg kissé a dobozt, majd teljes
erővel húzza meg.
F
A 2 -es rúd alóli kiszabadításához húzza
felfelé a dobozt. F
Pattintsa le a fedél kapcsait
(B), majd nyissa ki
a dobozt, hogy hozzáférjen a szerszámokhoz.
A doboz kinyitásaA doboz kivétele
A doboz meghúzásával ellenőrizze,
hogy megfelelően rögzült-e a helyére.
F
Emelje meg a doboz elejét.F Lefelé csúsztatva nyomja meg a dobozt és bújtassa át a 2 -es rúd alatt. F
Ezután emelje meg kissé a dobozt, majd teljes erővel nyomja meg, hogy át tudja
bújtatni az 1
-es rúd alatt.
F
Tegye vissza a fedelet a dobozra, és pattintsa be a kapcsokat (B). F
Miután sikerült teljesen
a helyére illeszteni
a dobozt, nyomja a padlószőnyeghez, majd
az A reteszeket kifelé csúsztatva reteszelje
azt.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 28806/07/2016 07:11

289
Proace_hu_Chap08_En-cas-de-panne_ed01-2016

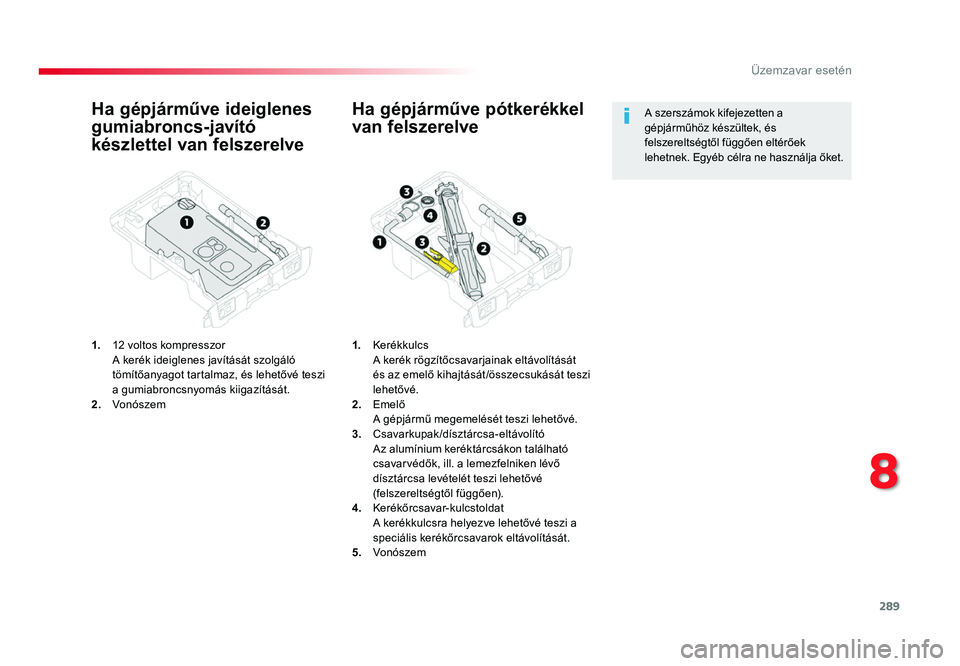

Ha gépjárműve ideiglenes
gumiabroncs-javító
készlettel van felszerelve
1. 12 voltos kompresszor A kerék ideiglenes javítását szolgáló tömítőanyagot tartalmaz, és lehetővé teszi
a gumiabroncsnyomás kiigazítását.
2.
Vonószem
Ha gépjárműve pótkerékkel
van felszerelve
1. Kerékkulcs A kerék rögzítőcsavarjainak eltávolítását és az emelő kihajtását /összecsukását teszi
lehetővé.
2.
Emelő A gépjármű megemelését teszi lehetővé.3. Csavarkupak /dísztárcsa-eltávolító Az alumínium keréktárcsákon található csavarvédők, ill. a lemezfelniken lévő
dísztárcsa levételét teszi lehetővé
(felszereltségtől függően).
4.
Kerékőrcsavar-kulcstoldat A kerékkulcsra helyezve lehetővé teszi a speciális kerékőrcsavarok eltávolítását.
5. Vonószem
A szerszámok kifejezetten a
gépjárműhöz készültek, és
felszereltségtől függően eltérőek
lehetnek. Egyéb célra ne használja őket.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 28906/07/2016 07:11
8

290
Proace_hu_Chap08_En-cas-de-panne_ed01-2016

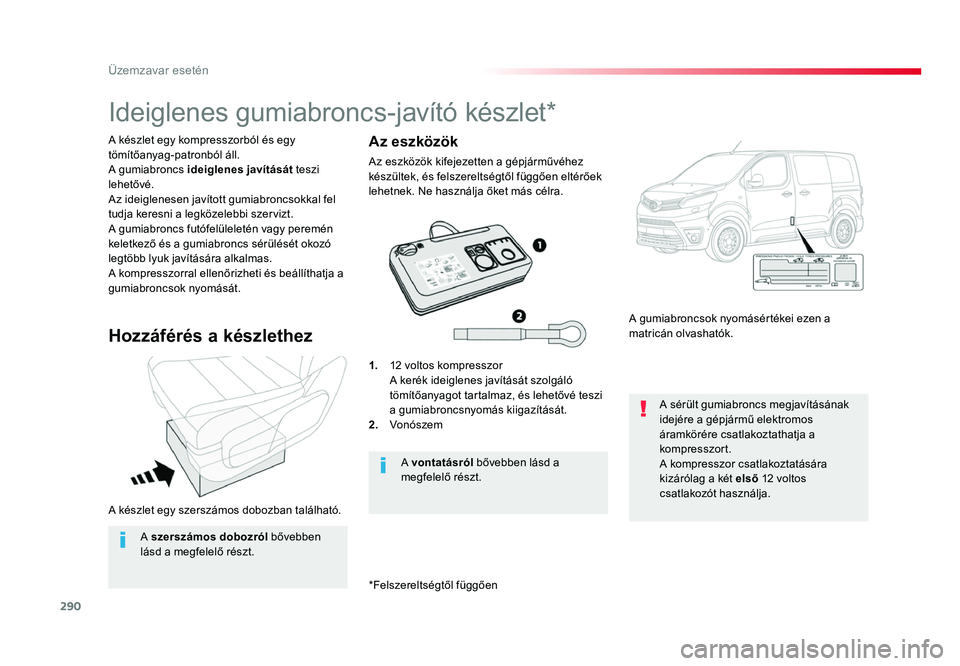

A készlet egy szerszámos dobozban található.
A készlet egy kompresszorból és egy
tömítőanyag-patronból áll.
A gumiabroncs ideiglenes javítását teszi
lehetővé.
Az ideiglenesen javított gumiabroncsokkal fel
tudja keresni a legközelebbi szervizt.
A gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.
A kompresszorral ellenőrizheti és beállíthatja a
gumiabroncsok nyomását.
Ideiglenes gumiabroncs-javító készlet*
Hozzáférés a készlethez
1. 12 voltos kompresszor A kerék ideiglenes javítását szolgáló tömítőanyagot tartalmaz, és lehetővé teszi
a gumiabroncsnyomás kiigazítását.
2.
Vonószem
A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
A sérült gumiabroncs megjavításának
idejére a gépjármű elektromos
áramkörére csatlakoztathatja a
kompresszort.
A kompresszor csatlakoztatására
kizárólag a két első 12 voltos
csatlakozót használja.
A vontatásról
bővebben lásd a
megfelelő részt.
Az eszközök
Az eszközök kifejezetten a gépjárművéhez
készültek, és felszereltségtől függően eltérőek
lehetnek. Ne használja őket más célra.
A szerszámos dobozról bővebben
lásd a megfelelő részt.
*Felszereltségtől függően
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 29006/07/2016 07:11
