TOYOTA PROACE 2017 Kezelési útmutató (in Hungarian)

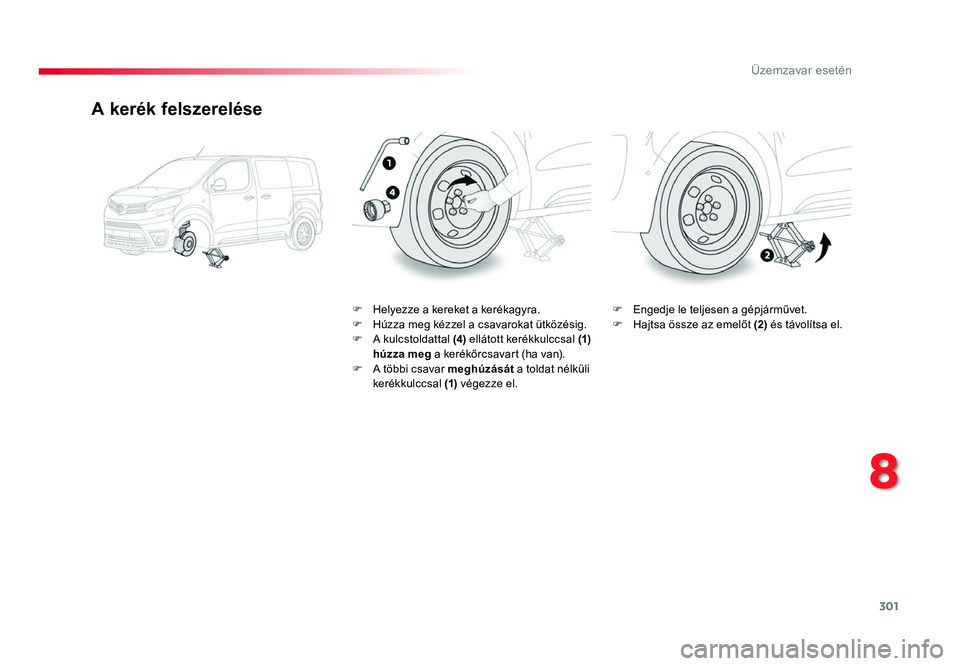

301
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
A kerék felszerelése
F Helyezze a kereket a kerékagyra.F Húzza meg kézzel a csavarokat ütközésig.F A kulcstoldattal (4) ellátott kerékkulccsal (1)
húzza meg a kerékőrcsavart (ha van).
F
A többi csavar meghúzását a toldat nélküli
kerékkulccsal (1) végezze el. F
Engedje le teljesen a gépjárművet.F Hajtsa össze az emelőt (2)
és távolítsa el.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30106/07/2016 07:12
8

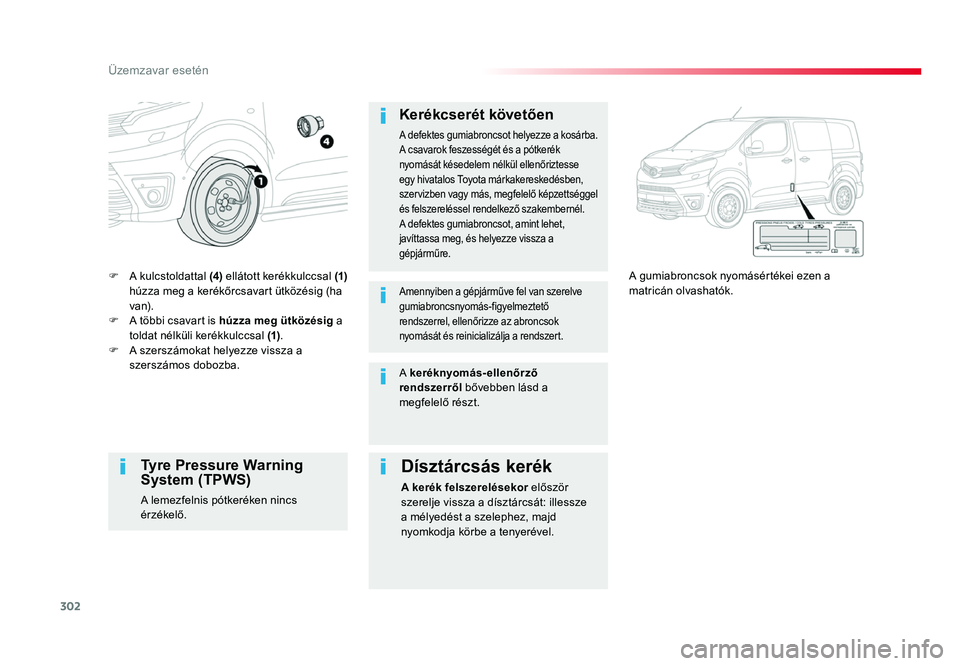

302
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
F A kulcstoldattal (4) ellátott kerékkulccsal (1)
húzza meg a kerékőrcsavart ütközésig (ha
va n).
F
A többi csavart is húzza meg ütközésig a
toldat nélküli kerékkulccsal (1).
F
A szerszámokat helyezze vissza a szerszámos dobozba. A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
Kerékcserét követően
A defektes gumiabroncsot helyezze a kosárba.
A csavarok feszességét és a pótkerék
nyomását késedelem nélkül ellenőriztesse
egy hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képzettséggel
és felszereléssel rendelkező szakembernél.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
Amennyiben a gépjárműve fel van szerelve
gumiabroncsnyomás-figyelmeztető
rendszerrel, ellenőrizze az abroncsok
nyomását és reinicializálja a rendszert.
Tyre Pressure Warning
System (TPWS)
A lemezfelnis pótkeréken nincs
érzékelő.
Dísztárcsás kerék
A kerék felszerelésekor
először
szerelje vissza a dísztárcsát: illessze
a mélyedést a szelephez, majd
nyomkodja körbe a tenyerével.
A keréknyomás-ellenőrző
rendszerről
bővebben lásd a
megfelelő részt.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30206/07/2016 07:12

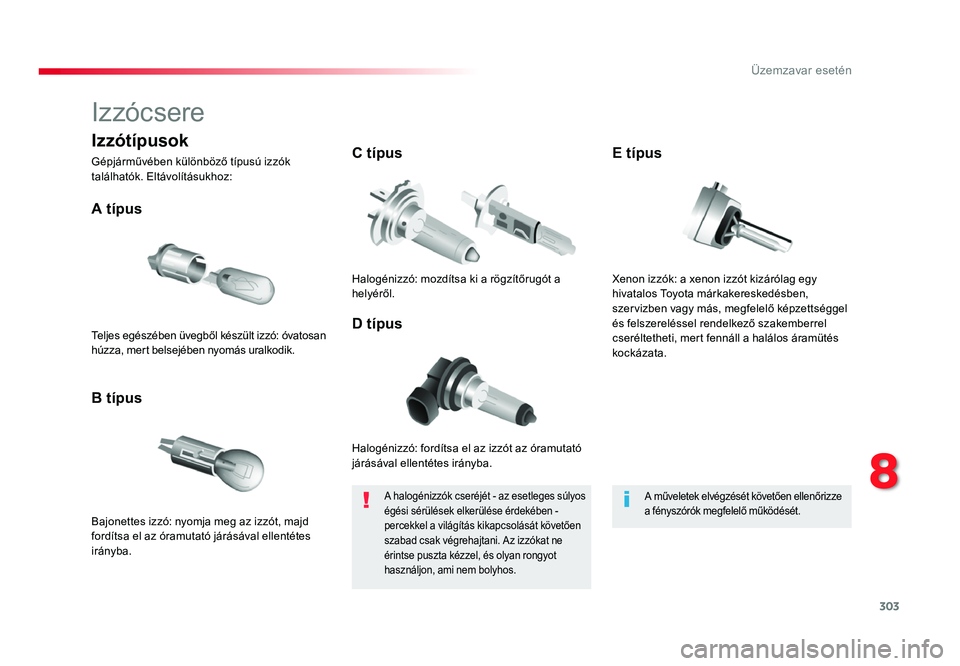

303
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Izzócsere
Halogénizzó: fordítsa el az izzót az óramutató
járásával ellentétes irányba.
A típus
Bajonettes izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba.
B típusC típus
D típus
Teljes egészében üvegből készült izzó: óvatosan
húzza, mert belsejében nyomás uralkodik.
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.
A halogénizzók cseréjét - az esetleges súlyos
égési sérülések elkerülése érdekében -
percekkel a világítás kikapcsolását követően
szabad csak végrehajtani. Az izzókat ne
érintse puszta kézzel, és olyan rongyot
használjon, ami nem bolyhos.A műveletek elvégzését követően ellenőrizze
a fényszórók megfelelő működését.
Izzótípusok
Gépjárművében különböző típusú izzók
találhatók. Eltávolításukhoz:
Xenon izzók: a xenon izzót kizárólag egy
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő képzettséggel
és felszereléssel rendelkező szakemberrel
cseréltetheti, mert fennáll a halálos áramütés
kockázata.E típus
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30306/07/2016 07:12
8

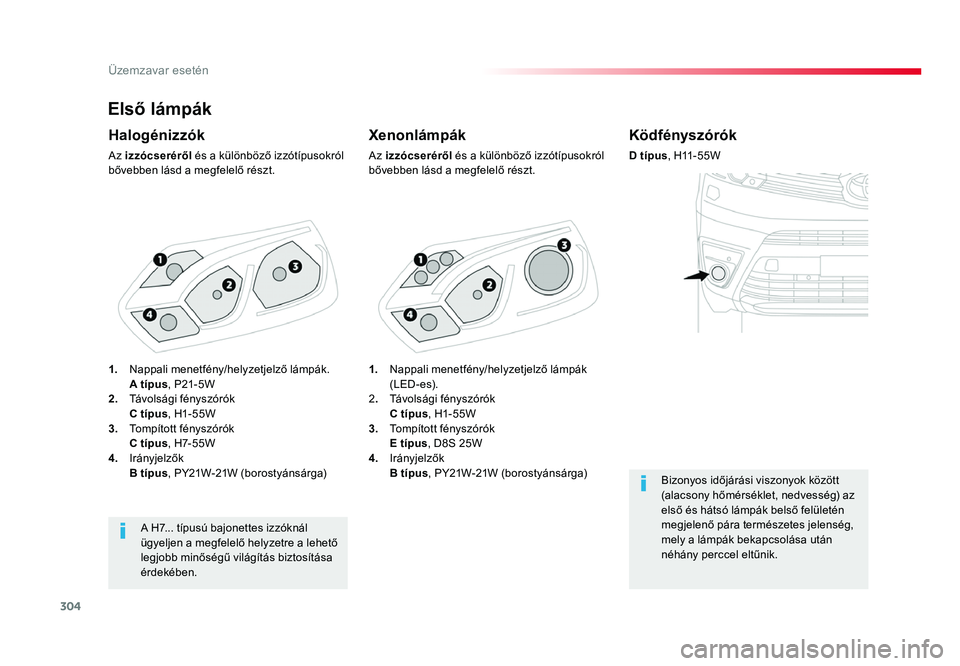

304
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Első lámpák
Xenonlámpák
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
Halogénizzók
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
A H7... típusú bajonettes izzóknál
ügyeljen a megfelelő helyzetre a lehető
legjobb minőségű világítás biztosítása
érdekében.
Ködfényszórók
D típus , H11-55W
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
1.
Nappali menetfény/helyzetjelző lámpák (LED-es).
2 . Távolsági fényszórók C típus , H1-55W
3. Tompított fényszórók E típus , D8S 25W
4. Irányjelzők B típus , PY21W-21W (borostyánsárga)
1.
Nappali menetfény/helyzetjelző lámpák. A típus
, P21- 5W
2. Távolsági fényszórók C típus , H1-55W
3. Tompított fényszórók C típus , H7-55W
4. Irányjelzők B típus , PY21W-21W (borostyánsárga)
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30406/07/2016 07:12

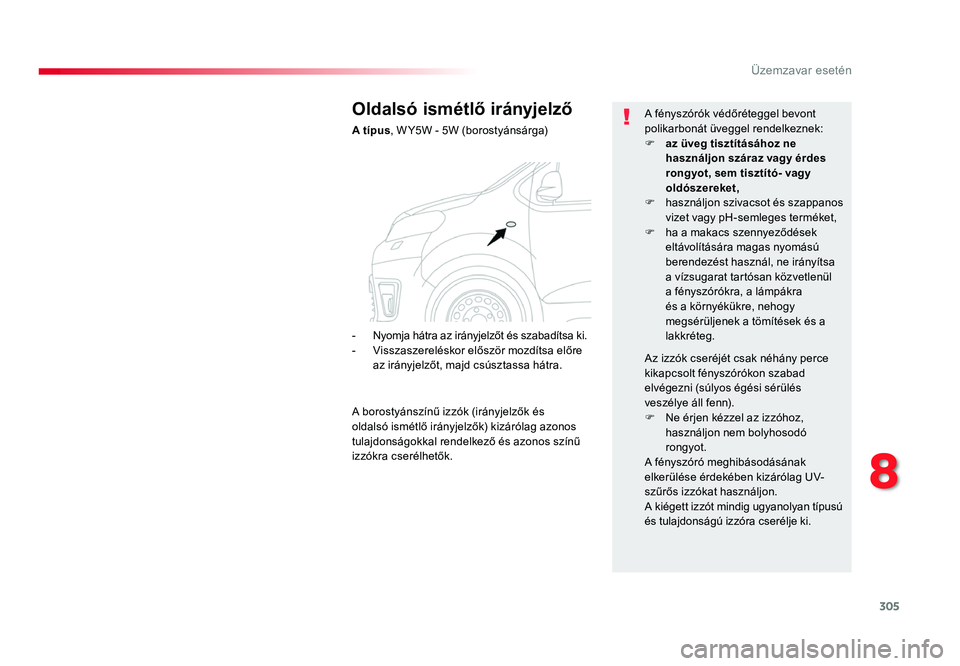

305
8
Üzemzavar esetén
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Oldalsó ismétlő irányjelző
A típus, W Y5W - 5W (borostyánsárga) A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F az üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F
használjon szivacsot és szappanos vizet vagy pH-semleges terméket,
F ha a makacs szennyeződések eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F
Ne érjen kézzel az izzóhoz, használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
- Nyomja hátra az irányjelzőt és szabadítsa ki.- Visszaszereléskor először mozdítsa előre az irányjelzőt, majd csúsztassa hátra.
A borostyánszínű izzók (irányjelzők és
oldalsó ismétlő irányjelzők) kizárólag azonos
tulajdonságokkal rendelkező és azonos színű
izzókra cserélhetők.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30506/07/2016 07:12

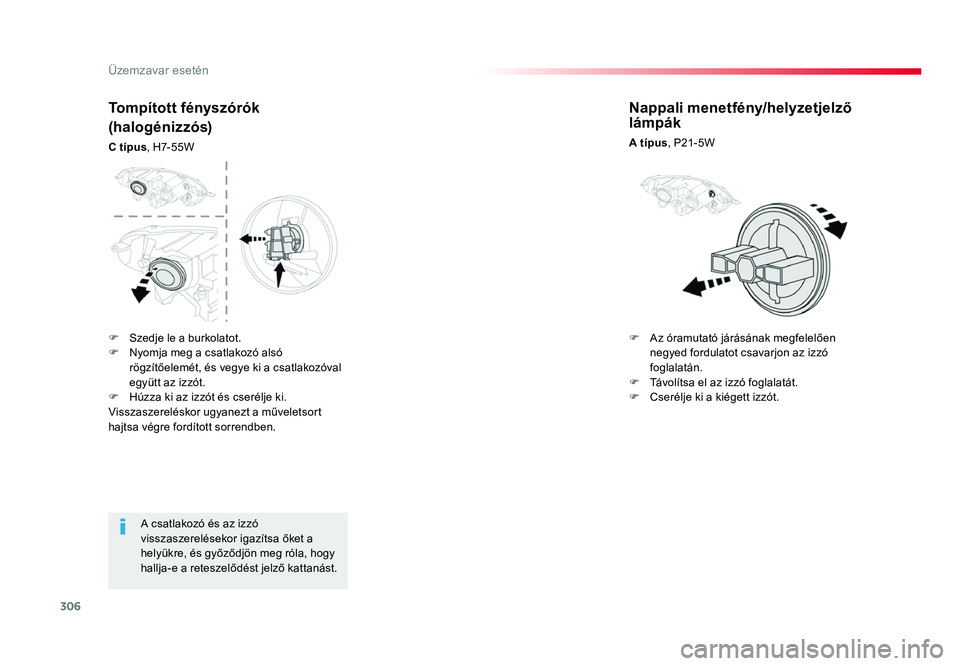

306
Üzemzavar esetén
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
A csatlakozó és az izzó visszaszerelésekor igazítsa őket a
helyükre, és győződjön meg róla, hogy
hallja-e a reteszelődést jelző kattanást.
Tompított fényszórók
(halogénizzós)
C típus, H7-55W
Nappali menetfény/helyzetjelző
lámpák
A típus, P21- 5W
F
Szedje le a burkolatot. F Nyomja meg a csatlakozó alsó rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
Az óramutató járásának megfelelően negyed fordulatot csavarjon az izzó
foglalatán.
F
Távolítsa el az izzó foglalatát.F Cserélje ki a kiégett izzót.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30606/07/2016 07:12

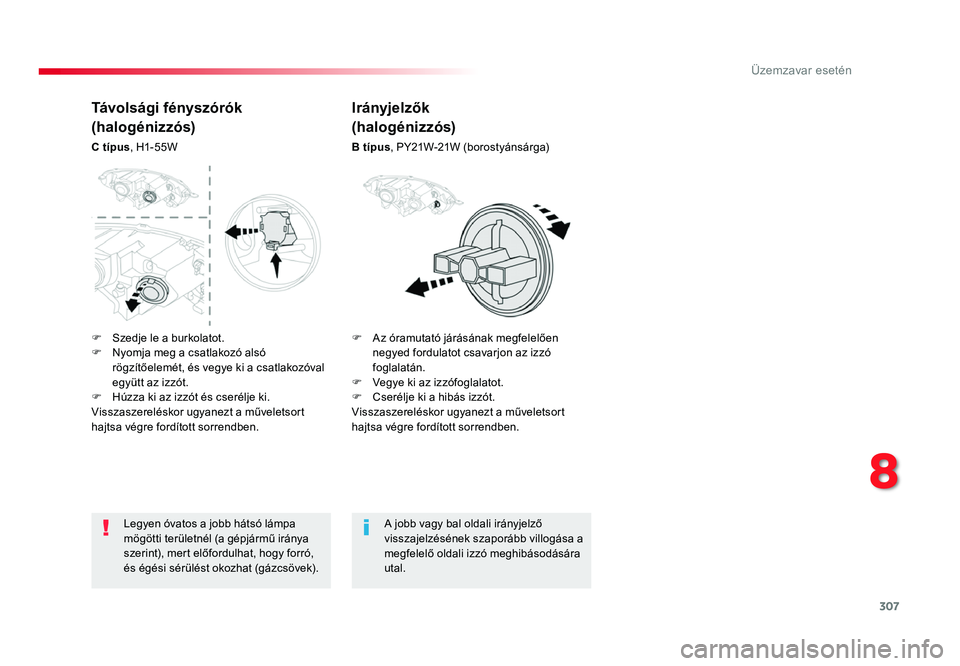

307
8
Üzemzavar esetén
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Legyen óvatos a jobb hátsó lámpa mögötti területnél (a gépjármű iránya
szerint), mert előfordulhat, hogy forró,
és égési sérülést okozhat (gázcsövek).A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők
(halogénizzós)
B típus
, PY21W-21W (borostyánsárga)
Távolsági fényszórók
(halogénizzós)
C típus, H1-55W
F
Szedje le a burkolatot. F Nyomja meg a csatlakozó alsó rögzítőelemét, és vegye ki a csatlakozóval
együtt az izzót.
F
Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben. F
Az óramutató járásának megfelelően negyed fordulatot csavarjon az izzó
foglalatán.
F
Vegye ki az izzófoglalatot.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30706/07/2016 07:12

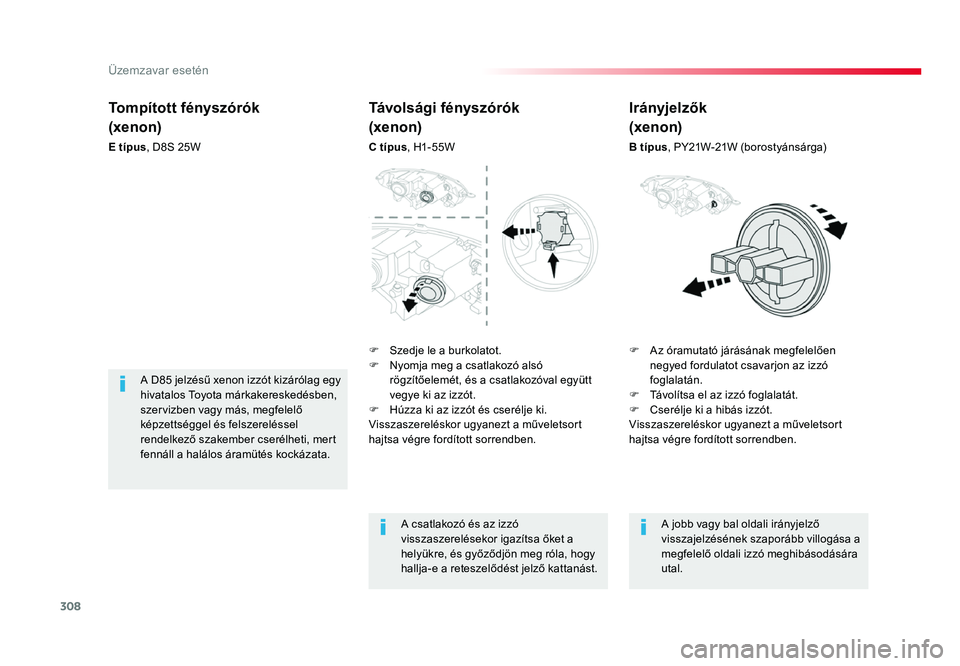

308
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Tompított fényszórók
(xenon)
E típus, D8S 25W
F
Az óramutató járásának megfelelően negyed fordulatot csavarjon az izzó
foglalatán.
F
Távolítsa el az izzó foglalatát.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A D85 jelzésű xenon izzót kizárólag egy
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő
képzettséggel és felszereléssel
rendelkező szakember cserélheti, mert
fennáll a halálos áramütés kockázata.
Távolsági fényszórók
(xenon)
C típus
, H1-55W
A csatlakozó és az izzó
visszaszerelésekor igazítsa őket a
helyükre, és győződjön meg róla, hogy
hallja-e a reteszelődést jelző kattanást. A jobb vagy bal oldali irányjelző
visszajelzésének szaporább villogása a
megfelelő oldali izzó meghibásodására
utal.
Irányjelzők
(xenon)
B típus
, PY21W-21W (borostyánsárga)
F
Szedje le a burkolatot.F Nyomja meg a csatlakozó alsó rögzítőelemét, és a csatlakozóval együtt
vegye ki az izzót.
F
Húzza ki az izzót és cserélje ki.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30806/07/2016 07:12

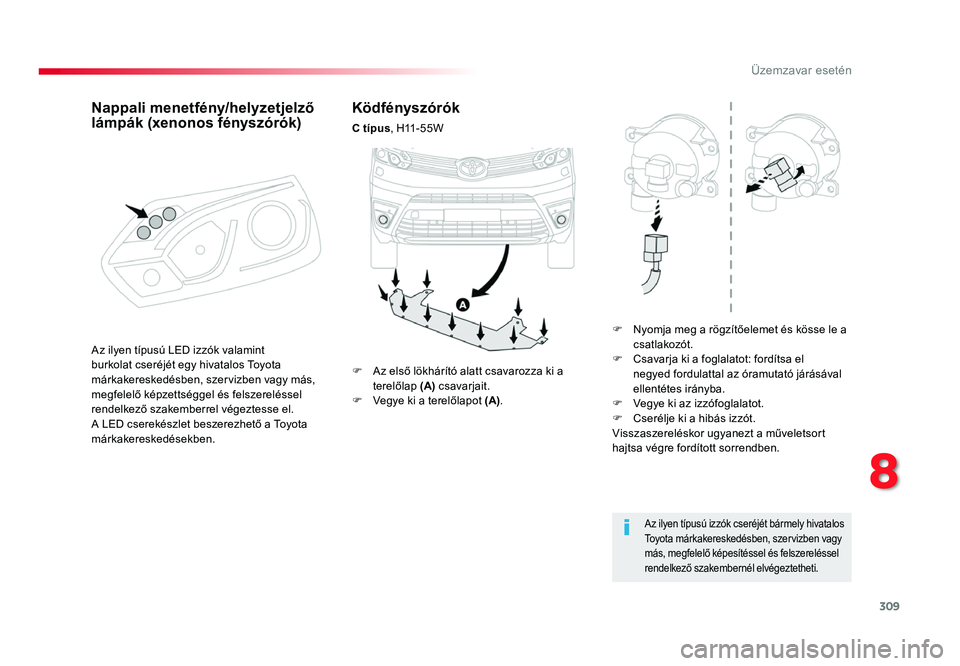

309
Az ilyen típusú LED izzók valamint burkolat cseréjét egy hivatalos Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képzettséggel és felszereléssel
rendelkező szakemberrel végeztesse el.
A LED cserekészlet beszerezhető a Toyota
márkakereskedésekben.
Nappali menetfény/helyzetjelző
lámpák (xenonos fényszórók)
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Ködfényszórók
C típus, H11-55W
F
Nyomja meg a rögzítőelemet és kösse le a csatlakozót.
F Csavarja ki a foglalatot: fordítsa el negyed fordulattal az óramutató járásával
ellentétes irányba.
F
Vegye ki az izzófoglalatot.F Cserélje ki a hibás izzót.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az ilyen típusú izzók cseréjét bármely hivatalos
Toyota márkakereskedésben, szervizben vagy
más, megfelelő képesítéssel és felszereléssel
rendelkező szakembernél elvégeztetheti.
F Az első lökhárító alatt csavarozza ki a terelőlap (A) csavarjait.
F Vegye ki a terelőlapot (A) .
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 30906/07/2016 07:12
8

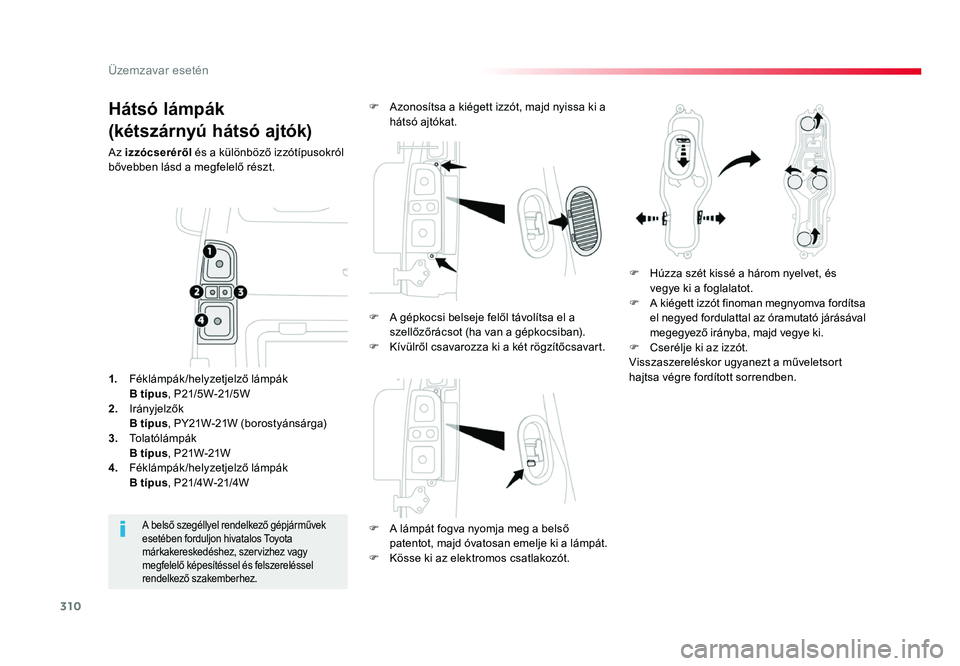

310
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Hátsó lámpák
(kétszárnyú hátsó ajtók)
Az izzócseréről és a különböző izzótípusokról
bővebben lásd a megfelelő részt.
F
A lámpát fogva nyomja meg a belső patentot, majd óvatosan emelje ki a lámpát.
F Kösse ki az elektromos csatlakozót.
A belső szegéllyel rendelkező gépjárművek
esetében forduljon hivatalos Toyota
márkakereskedéshez, szervizhez vagy
megfelelő képesítéssel és felszereléssel
rendelkező szakemberhez.
1. Féklámpák/helyzetjelző lámpák B típus , P21/5W-21/5W
2. Irányjelzők B típus , PY21W-21W (borostyánsárga)
3. Tolatólámpák B típus , P21W-21W
4. Féklámpák/helyzetjelző lámpák B típus , P21/4W-21/4W F
Azonosítsa a kiégett izzót, majd nyissa ki a hátsó ajtókat.
F
Húzza szét kissé a három nyelvet, és vegye ki a foglalatot.
F A kiégett izzót finoman megnyomva fordítsa el negyed fordulattal az óramutató járásával
megegyező irányba, majd vegye ki.
F
Cserélje ki az izzót.Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
F
A gépkocsi belseje felől távolítsa el a szellőzőrácsot (ha van a gépkocsiban).
F Kívülről csavarozza ki a két rögzítőcsavart.
