TOYOTA PROACE 2017 Kezelési útmutató (in Hungarian)

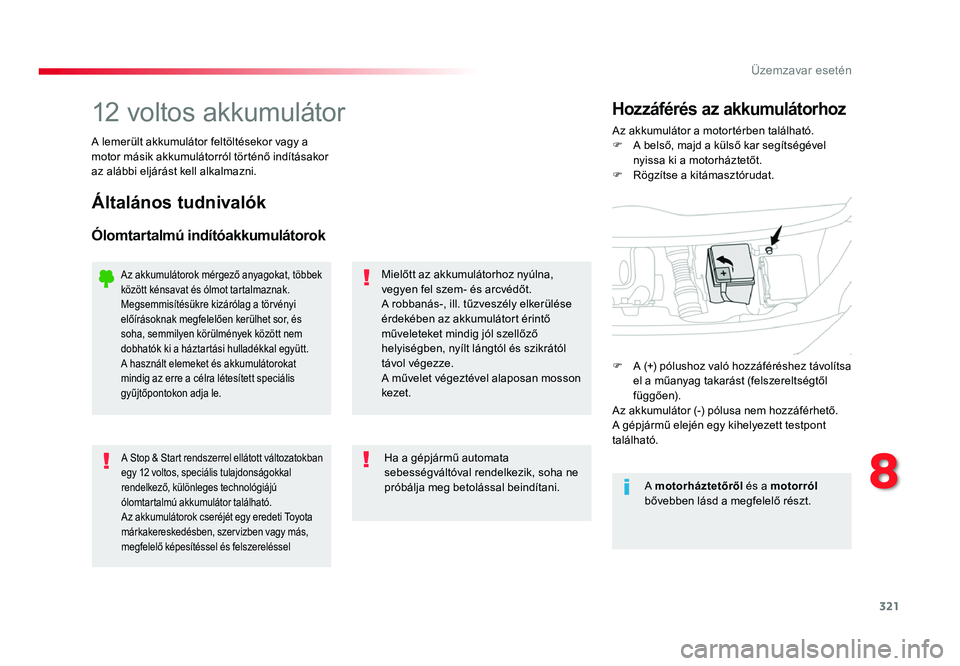

321
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
12 voltos akkumulátorAz akkumulátor a motortérben található.
F A belső, majd a külső kar segítségével nyissa ki a motorháztetőt.
F Rögzítse a kitámasztórudat.
Hozzáférés az akkumulátorhoz
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Általános tudnivalók
Ólomtartalmú indítóakkumulátorok
Mielőtt az akkumulátorhoz nyúlna,
vegyen fel szem- és arcvédőt.
A robbanás-, ill. tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző
helyiségben, nyílt lángtól és szikrától
távol végezze.
A művelet végeztével alaposan mosson
kezet.
A Stop & Start rendszerrel ellátott változatokban
egy 12 voltos, speciális tulajdonságokkal
rendelkező, különleges technológiájú
ólomtartalmú akkumulátor található.
Az akkumulátorok cseréjét egy eredeti Toyota
márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel Ha a gépjármű automata
sebességváltóval rendelkezik, soha ne
próbálja meg betolással beindítani.
Az akkumulátorok mérgező anyagokat, többek
között kénsavat és ólmot tartalmaznak.
Megsemmisítésükre kizárólag a törvényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
A motorháztetőről és a motorról
bővebben lásd a megfelelő részt.
F
A (+) pólushoz való hozzáféréshez távolítsa el a műanyag takarást (felszereltségtől
függően).
Az akkumulátor (-) pólusa nem hozzáférhető.
A gépjármű elején egy kihelyezett testpont
található.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32106/07/2016 07:12
8

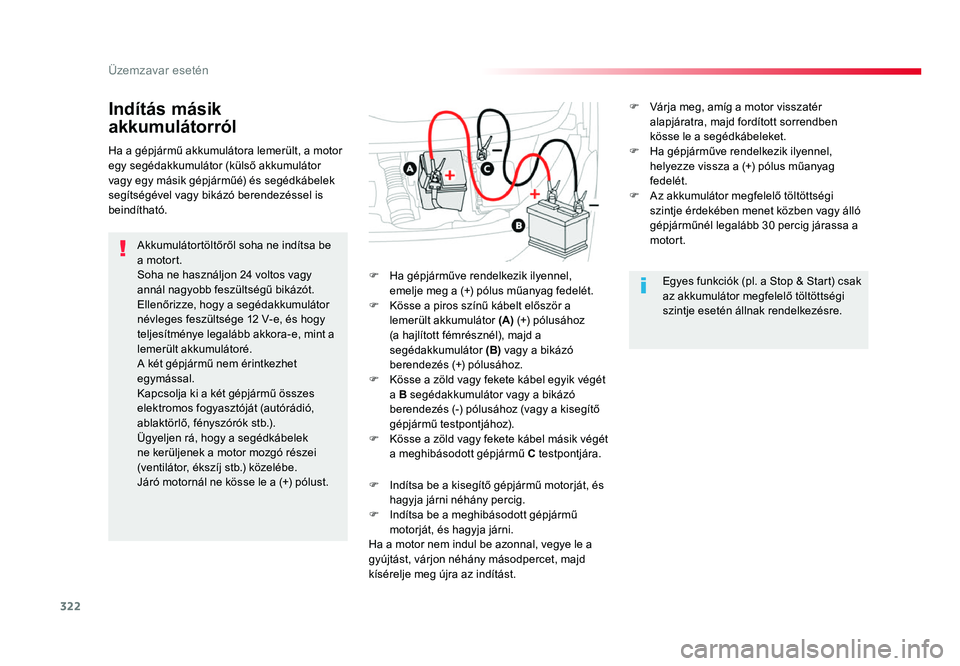

322
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Indítás másik
akkumulátorról
Akkumulátortöltőről soha ne indítsa be
a motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű bikázót.
Ellenőrizze, hogy a segédakkumulátor
névleges feszültsége 12 V-e, és hogy
teljesítménye legalább akkora-e, mint a
lemerült akkumulátoré.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű összes
elektromos fogyasztóját (autórádió,
ablaktörlő, fényszórók stb.).
Ügyeljen rá, hogy a segédkábelek
ne kerüljenek a motor mozgó részei
(ventilátor, ékszíj stb.) közelébe.
Járó motornál ne kösse le a (+) pólust.F
Ha gépjárműve rendelkezik ilyennel, emelje meg a (+) pólus műanyag fedelét.
F Kösse a piros színű kábelt először a lemerült akkumulátor (A) (+) pólusához
(a hajlított fémrésznél), majd a
segédakkumulátor (B) vagy a bikázó
berendezés (+) pólusához.
F
Kösse a zöld vagy fekete kábel egyik végét a B segédakkumulátor vagy a bikázó
berendezés (-) pólusához (vagy a kisegítő
gépjármű testpontjához).
F
Kösse a zöld vagy fekete kábel másik végét a meghibásodott gépjármű C testpontjára.
F
Indítsa be a kisegítő gépjármű motorját, és hagyja járni néhány percig.
F Indítsa be a meghibásodott gépjármű motorját, és hagyja járni.
Ha a motor nem indul be azonnal, vegye le a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást.
Ha a gépjármű akkumulátora lemerült, a motor
egy segédakkumulátor (külső akkumulátor
vagy egy másik gépjárműé) és segédkábelek
segítségével vagy bikázó berendezéssel is
beindítható.
Egyes funkciók (pl. a Stop & Start) csak
az akkumulátor megfelelő töltöttségi
szintje esetén állnak rendelkezésre.
F
Várja meg, amíg a motor visszatér alapjáratra, majd fordított sorrendben
kösse le a segédkábeleket.
F
Ha gépjárműve rendelkezik ilyennel, helyezze vissza a (+) pólus műanyag
fedelét.
F
Az akkumulátor megfelelő töltöttségi szintje érdekében menet közben vagy álló
gépjárműnél legalább 30 percig járassa a
motort.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32206/07/2016 07:12

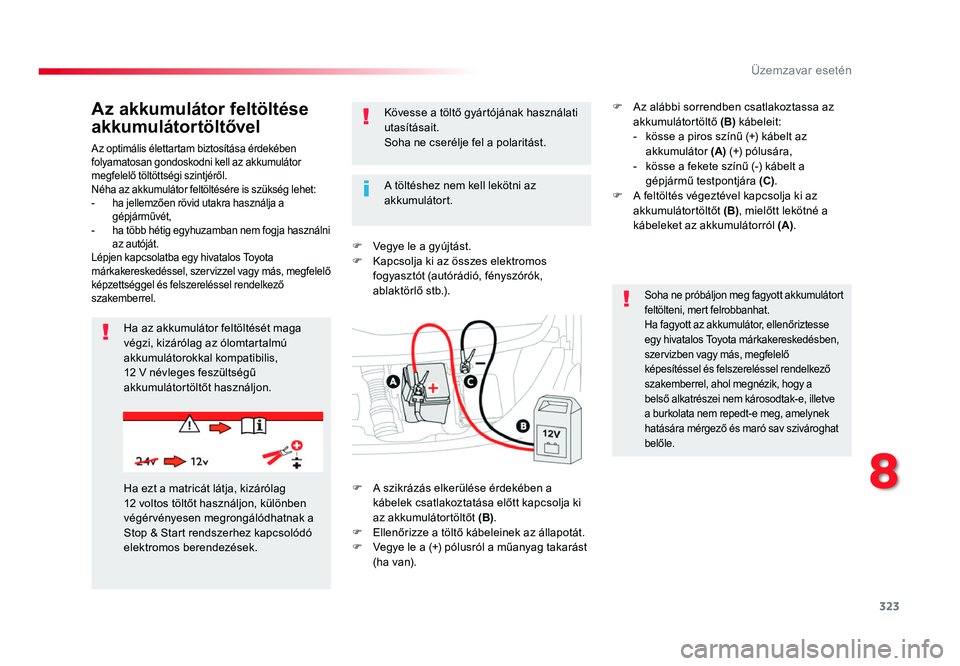

323
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Az optimális élettartam biztosítása érdekében folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség lehet:
- ha jellemzően rövid utakra használja a gépjárművét,- ha több hétig egyhuzamban nem fogja használni az autóját.
Lépjen kapcsolatba egy hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megfelelő
képzettséggel és felszereléssel rendelkező
szakemberrel.
Az akkumulátor feltöltése
akkumulátortöltővel
F Vegye le a gyújtást.F Kapcsolja ki az összes elektromos fogyasztót (autórádió, fényszórók,
ablaktörlő stb.).
Ha az akkumulátor feltöltését maga
végzi, kizárólag az ólomtartalmú
akkumulátorokkal kompatibilis,
12 V névleges feszültségű
akkumulátortöltőt használjon. Kövesse a töltő gyártójának használati
utasításait.
Soha ne cserélje fel a polaritást.
Soha ne próbáljon meg fagyott akkumulátort
feltölteni, mert felrobbanhat.
Ha fagyott az akkumulátor, ellenőriztesse
egy hivatalos Toyota márkakereskedésben,
szervizben vagy más, megfelelő
képesítéssel és felszereléssel rendelkező
szakemberrel, ahol megnézik, hogy a
belső alkatrészei nem károsodtak-e, illetve
a burkolata nem repedt-e meg, amelynek
hatására mérgező és maró sav szivároghat
belőle.
Ha ezt a matricát látja, kizárólag 12 voltos töltőt használjon, különben végérvényesen megrongálódhatnak a
Stop & Start rendszerhez kapcsolódó
elektromos berendezések.A töltéshez nem kell lekötni az
akkumulátort.
F
A szikrázás elkerülése érdekében a kábelek csatlakoztatása előtt kapcsolja ki
az akkumulátortöltőt (B).
F
Ellenőrizze a töltő kábeleinek az állapotát.F Vegye le a (+) pólusról a műanyag takarást (ha van). F
Az alábbi sorrendben csatlakoztassa az akkumulátortöltő
(B) kábeleit:- kösse a piros színű (+) kábelt az akkumulátor (A) (+) pólusára,- kösse a fekete színű (-) kábelt a gépjármű testpontjára (C).
F A feltöltés végeztével kapcsolja ki az akkumulátortöltőt (B), mielőtt lekötné a
kábeleket az akkumulátorról (A).
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32306/07/2016 07:12
8

324
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Ne erőltesse lefelé a kart, mert a reteszelődés nem lehetséges, ha a
bilincs nincs megfelelő helyzetben;
kezdje elölről a műveletet.

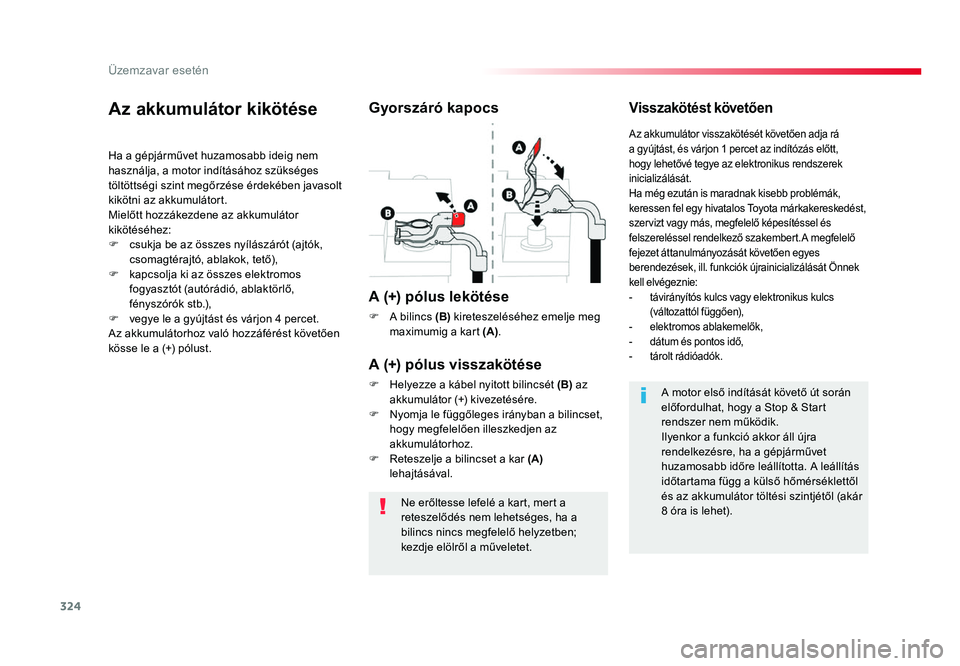

Az akkumulátor kikötése
Ha a gépjárművet huzamosabb ideig nem
használja, a motor indításához szükséges
töltöttségi szint megőrzése érdekében javasolt
kikötni az akkumulátort.
Mielőtt hozzákezdene az akkumulátor
kikötéséhez:
F
csukja be az összes nyílászárót (ajtók, csomagtérajtó, ablakok, tető),
F kapcsolja ki az összes elektromos fogyasztót (autórádió, ablaktörlő,
fényszórók stb.),
F
vegye le a gyújtást és várjon 4 percet.Az akkumulátorhoz való hozzáférést követően
kösse le a (+) pólust.
Gyorszáró kapocs
A (+) pólus lekötése
F A bilincs (B) kireteszeléséhez emelje meg
maximumig a kart (A).
Visszakötést követően
A (+) pólus visszakötése
F Helyezze a kábel nyitott bilincsét (B) az
akkumulátor (+) kivezetésére.
F
Nyomja le függőleges irányban a bilincset, hogy megfelelően illeszkedjen az
akkumulátorhoz.
F
Reteszelje a bilincset a kar (A)
lehajtásával.
Az akkumulátor visszakötését követően adja rá
a gyújtást, és várjon 1 percet az indítózás előtt,
hogy lehetővé tegye az elektronikus rendszerek
inicializálását.
Ha még ezután is maradnak kisebb problémák,
keressen fel egy hivatalos Toyota márkakereskedést,
szervizt vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembert.A megfelelő
fejezet áttanulmányozását követően egyes
berendezések, ill. funkciók újrainicializálását Önnek
kell elvégeznie:
- távirányítós kulcs vagy elektronikus kulcs (változattól függően),- elektromos ablakemelők,- dátum és pontos idő,- tárolt rádióadók.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start
rendszer nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár
8 óra is lehet).
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32406/07/2016 07:12

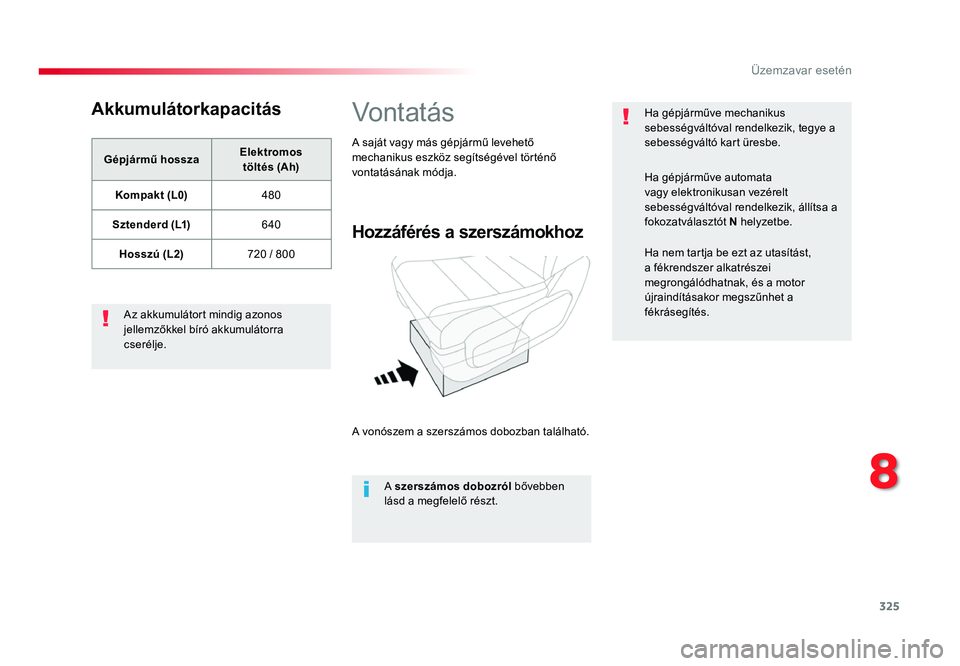

325
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Akkumulátorkapacitás
Gépjármű hosszaElektromos
töltés (Ah)
Kompakt (L0) 480
Sztenderd (L1) 640
Hosszú (L2) 720 / 800
Az akkumulátort mindig azonos
jellemzőkkel bíró akkumulátorra
cserélje.
Vontatás
Hozzáférés a szerszámokhoz
A vonószem a szerszámos dobozban található. A szerszámos dobozról bővebben
lásd a megfelelő részt.
A saját vagy más gépjármű levehető
mechanikus eszköz segítségével történő
vontatásának módja.
Ha gépjárműve mechanikus
sebességváltóval rendelkezik, tegye a
sebességváltó kart üresbe.
Ha gépjárműve automata
vagy elektronikusan vezérelt
sebességváltóval rendelkezik, állítsa a
fokozatválasztót
N helyzetbe.
Ha nem tartja be ezt az utasítást,
a fékrendszer alkatrészei
megrongálódhatnak, és a motor
újraindításakor megszűnhet a
fékrásegítés.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32506/07/2016 07:12
8

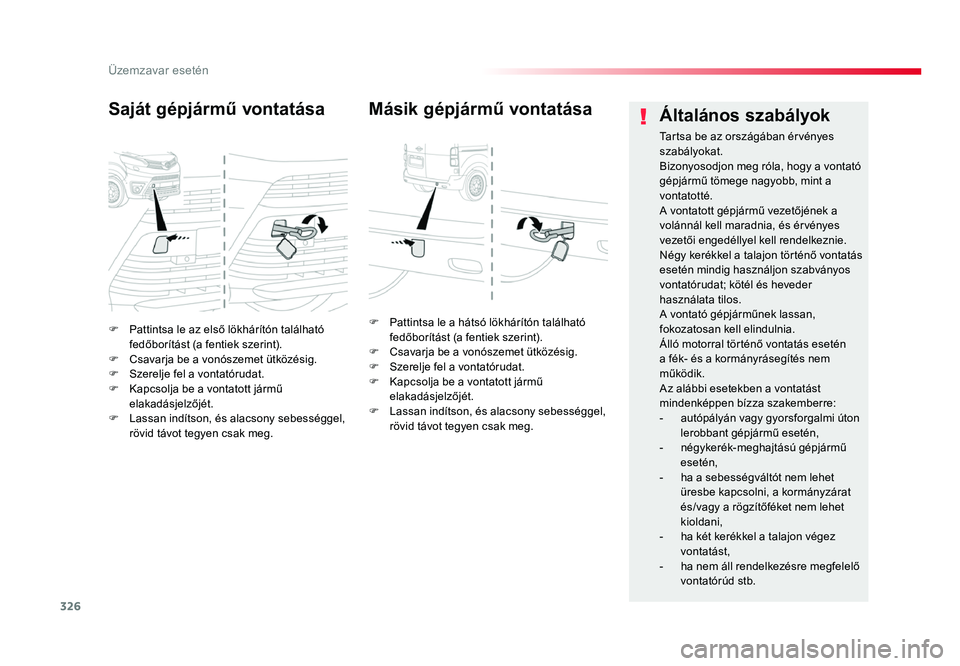

326
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
F Pattintsa le az első lökhárítón található fedőborítást (a fentiek szerint).
F Csavarja be a vonószemet ütközésig.F Szerelje fel a vontatórudat.F Kapcsolja be a vontatott jármű elakadásjelzőjét.
F Lassan indítson, és alacsony sebességgel, rövid távot tegyen csak meg.
Saját gépjármű vontatása
F Pattintsa le a hátsó lökhárítón található fedőborítást (a fentiek szerint).
F Csavarja be a vonószemet ütközésig.F Szerelje fel a vontatórudat.F Kapcsolja be a vontatott jármű elakadásjelzőjét.
F Lassan indítson, és alacsony sebességgel, rövid távot tegyen csak meg.
Másik gépjármű vontatása Általános szabályok
Tartsa be az országában érvényes
szabályokat.
Bizonyosodjon meg róla, hogy a vontató
gépjármű tömege nagyobb, mint a
vontatotté.
A vontatott gépjármű vezetőjének a
volánnál kell maradnia, és érvényes
vezetői engedéllyel kell rendelkeznie.
Négy kerékkel a talajon történő vontatás
esetén mindig használjon szabványos
vontatórudat; kötél és heveder
használata tilos.
A vontató gépjárműnek lassan,
fokozatosan kell elindulnia.
Álló motorral történő vontatás esetén
a fék- és a kormányrásegítés nem
működik.
Az alábbi esetekben a vontatást
mindenképpen bízza szakemberre:
- autópályán vagy gyorsforgalmi úton lerobbant gépjármű esetén,- négykerék-meghajtású gépjármű esetén,- ha a sebességváltót nem lehet üresbe kapcsolni, a kormányzárat
és/vagy a rögzítőféket nem lehet
kioldani,
- ha két kerékkel a talajon végez vontatást,- ha nem áll rendelkezésre megfelelő vontatórúd stb.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32606/07/2016 07:12

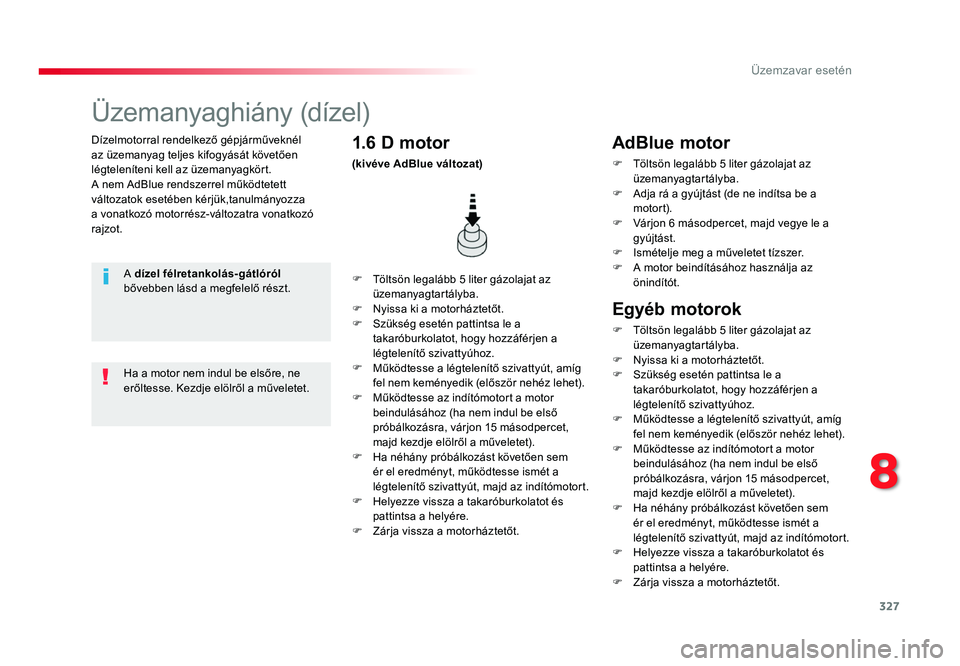

327
Proace_hu_Chap08_En-cas-de-panne_ed01-2016
Dízelmotorral rendelkező gépjárműveknél az üzemanyag teljes kifogyását követően
légteleníteni kell az üzemanyagkört.
A nem AdBlue rendszerrel működtetett
változatok esetében kérjük,tanulmányozza
a vonatkozó motorrész-változatra vonatkozó
rajzot.
Üzemanyaghiány (dízel)
A dízel félretankolás-gátlóról
bővebben lásd a megfelelő részt. F Töltsön legalább 5 liter gázolajat az
üzemanyagtartályba.
F Nyissa ki a motorháztetőt.F Szükség esetén pattintsa le a takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
F
Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).
F Működtesse az indítómotort a motor beindulásához (ha nem indul be első
próbálkozásra, várjon 15 másodpercet,
majd kezdje elölről a műveletet).
F
Ha néhány próbálkozást követően sem ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F
Helyezze vissza a takaróburkolatot és pattintsa a helyére.
F Zárja vissza a motorháztetőt.
1.6 D motor
(kivéve AdBlue változat)
Ha a motor nem indul be elsőre, ne
erőltesse. Kezdje elölről a műveletet.
AdBlue motor
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F Adja rá a gyújtást (de ne indítsa be a motort).
F Várjon 6 másodpercet, majd vegye le a gyújtást.
F Ismételje meg a műveletet tízszer.F A motor beindításához használja az önindítót.
Egyéb motorok
F Töltsön legalább 5 liter gázolajat az üzemanyagtartályba.
F Nyissa ki a motorháztetőt.F Szükség esetén pattintsa le a takaróburkolatot, hogy hozzáférjen a
légtelenítő szivattyúhoz.
F
Működtesse a légtelenítő szivattyút, amíg fel nem keményedik (először nehéz lehet).
F Működtesse az indítómotort a motor beindulásához (ha nem indul be első
próbálkozásra, várjon 15 másodpercet,
majd kezdje elölről a műveletet).
F
Ha néhány próbálkozást követően sem ér el eredményt, működtesse ismét a
légtelenítő szivattyút, majd az indítómotort.
F
Helyezze vissza a takaróburkolatot és pattintsa a helyére.
F Zárja vissza a motorháztetőt.
Proace_hu_Chap08_En-cas-de-panne_ed01-2016.indd 32706/07/2016 07:12
8

328
Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016
Behajtott visszapillantó tükrökkel
Kétszárnyú hátsó ajtók (üveges) Felnyitható hátsó
ajtó Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)
* Megemelt hasznos teherbírás
** Megemelt hasznos teherbírás magasítóval
*** A forgalmazó országtól függően

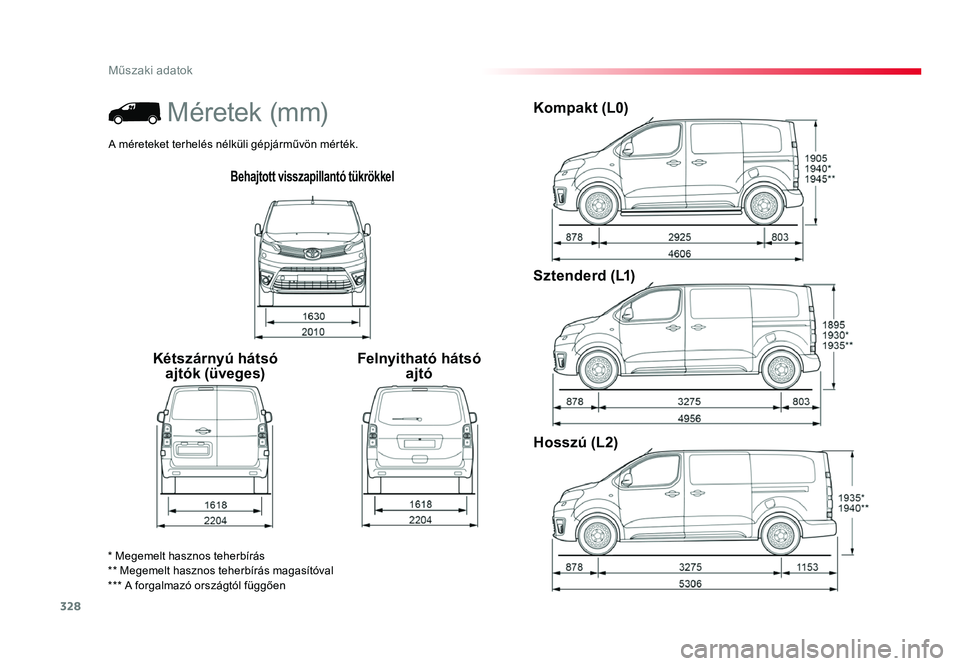

Méretek (mm)
A méreteket terhelés nélküli gépjárművön mérték.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 32806/07/2016 08:36

329
9

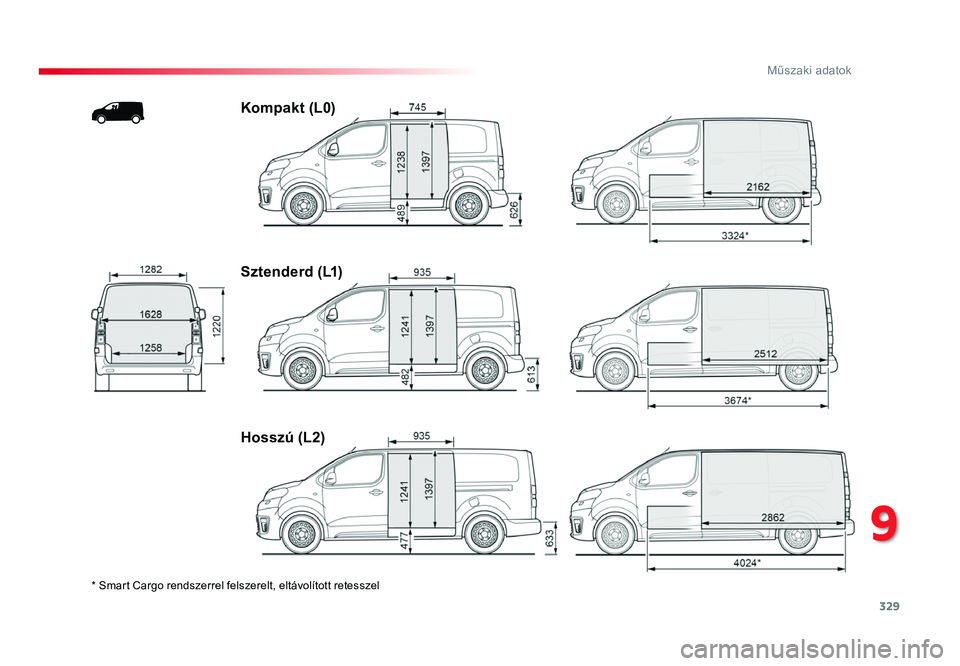

Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016
* Smart Cargo rendszerrel felszerelt, eltávolított retesszel
Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 32906/07/2016 08:36

330

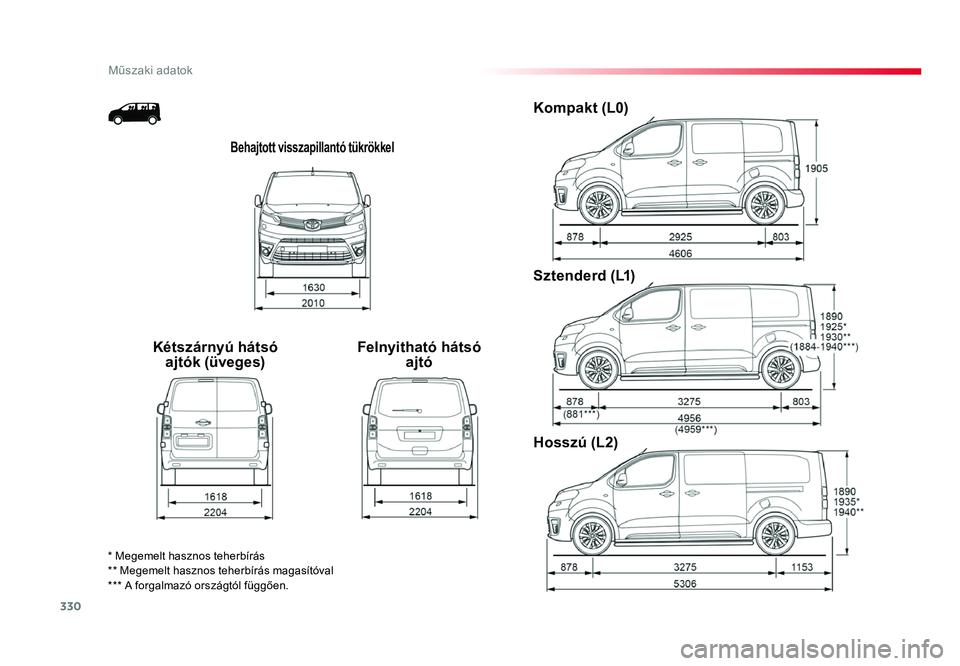

Műszaki adatok
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016
Behajtott visszapillantó tükrökkel
Kétszárnyú hátsó ajtók (üveges) Felnyitható hátsó
ajtó Kompakt (L0)
Sztenderd (L1)
Hosszú (L2)
* Megemelt hasznos teherbírás
** Megemelt hasznos teherbírás magasítóval
*** A forgalmazó országtól függően.
Proace_hu_Chap09_caracteristiques-techniques_ed01-2016.indd 33006/07/2016 08:36
