TOYOTA PROACE 2019 Eksploatavimo vadovas (in Lithuanian)

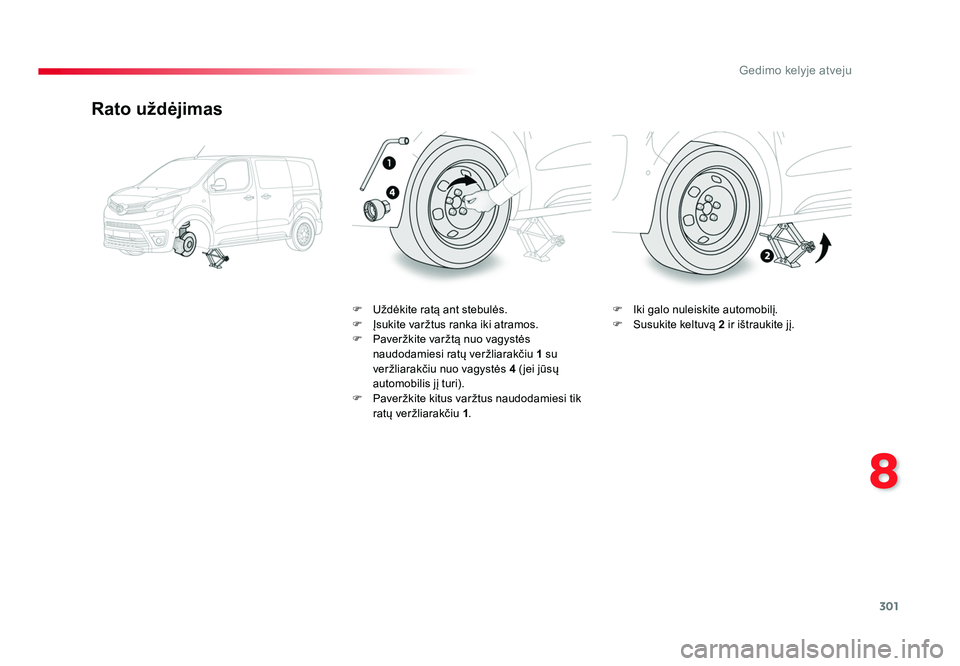

301
8
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Rato uždėjimas
F Uždėkite ratą ant stebulės.
F Įsukite varžtus ranka iki atramos.
F Paveržkite varžtą nuo vagystės naudodamiesi ratų veržliarakčiu 1 su
veržliarakčiu nuo vagystės 4 ( jei jūsų
automobilis jį turi).
F Paveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1. F Iki galo nuleiskite automobilį.
F Susukite keltuvą 2 ir ištraukite jį.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30120/07/2016 07:48

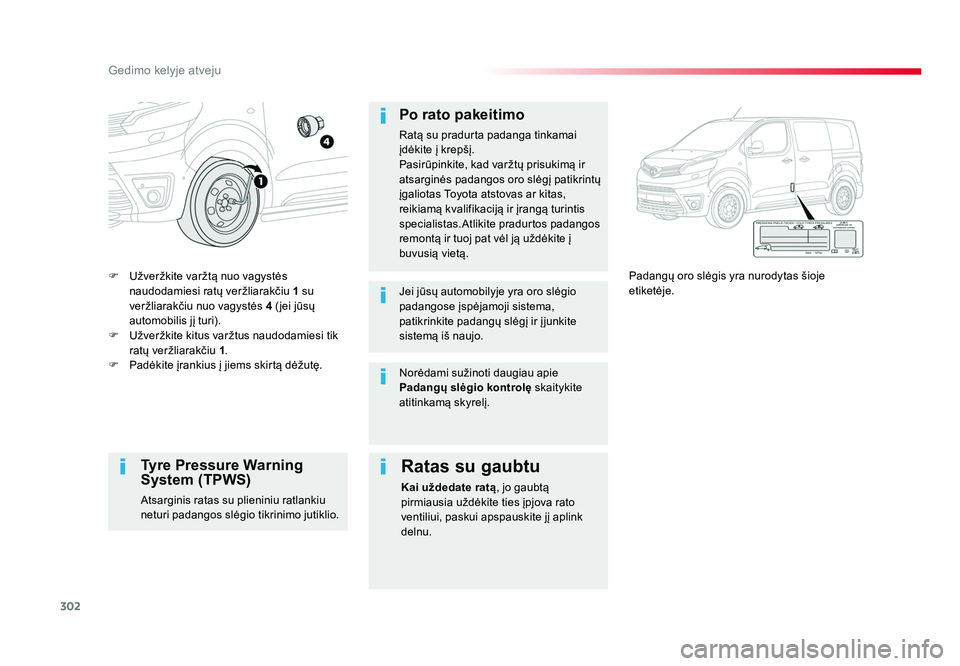

302
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
F Užveržkite varžtą nuo vagystės naudodamiesi ratų veržliarakčiu 1 su
veržliarakčiu nuo vagystės 4 ( jei jūsų
automobilis jį turi).
F Užveržkite kitus varžtus naudodamiesi tik
ratų veržliarakčiu 1.
F Padėkite įrankius į jiems skirtą dėžutę. Padangų oro slėgis yra nurodytas šioje
etiketėje.
Po rato pakeitimo
Ratą su pradurta padanga tinkamai
įdėkite į krepšį.
Pasirūpinkite, kad varžtų prisukimą ir
atsarginės padangos oro slėgį patikrintų
įgaliotas Toyota atstovas ar kitas,
reikiamą kvalifikaciją ir įrangą turintis
specialistas.Atlikite pradurtos padangos
remontą ir tuoj pat vėl ją uždėkite į
buvusią vietą.
Jei jūsų automobilyje yra oro slėgio
padangose įspėjamoji sistema,
patikrinkite padangų slėgį ir į junkite
sistemą iš naujo.
Tyre Pressure Warning
System (TPWS)
Atsarginis ratas su plieniniu ratlankiu
neturi padangos slėgio tikrinimo jutiklio.
Ratas su gaubtu
Kai uždedate ratą
, jo gaubtą
pirmiausia uždėkite ties įpjova rato
ventiliui, paskui apspauskite jį aplink
delnu.
Norėdami sužinoti daugiau apie
Padangų slėgio kontrolę
skaitykite
atitinkamą skyrelį.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30220/07/2016 07:48

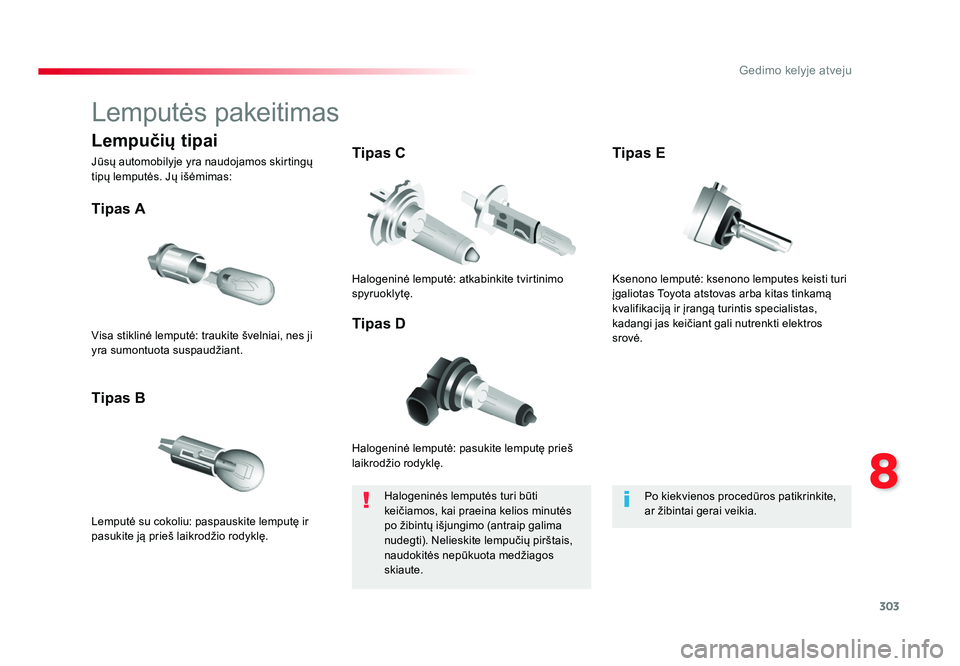

303
8
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Lemputės pakeitimas
Halogeninė lemputė: pasukite lemputę prieš
laikrodžio rodyklę.
Tipas A
Lemputė su cokoliu: paspauskite lemputę ir
pasukite ją prieš laikrodžio rodyklę.
Tipas BTipas C
Tipas D
Visa stiklinė lemputė: traukite švelniai, nes ji
yra sumontuota suspaudžiant.
Halogeninė lemputė: atkabinkite tvirtinimo
spyruoklytę.
Halogeninės lemputės turi būti
keičiamos, kai praeina kelios minutės
po žibintų išjungimo (antraip galima
nudegti). Nelieskite lempučių pirštais,
naudokitės nepūkuota medžiagos
skiaute. Po kiekvienos procedūros patikrinkite,
ar žibintai gerai veikia.
Lempučių tipai
Jūsų automobilyje yra naudojamos skirtingų
tipų lemputės. Jų išėmimas:
Ksenono lemputė: ksenono lemputes keisti turi
įgaliotas Toyota atstovas arba kitas tinkamą
kvalifikaciją ir įrangą turintis specialistas,
kadangi jas keičiant gali nutrenkti elektros
srovė.Tipas E
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30320/07/2016 07:48

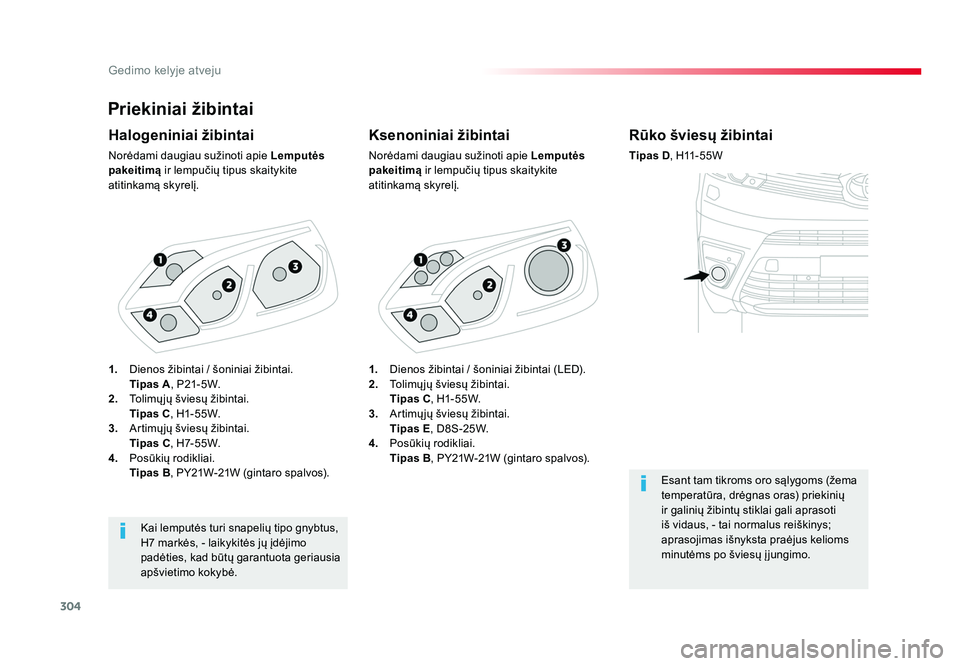

304
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Priekiniai žibintai
Ksenoniniai žibintai
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir lempučių tipus skaitykite
atitinkamą skyrelį.
Halogeniniai žibintai
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir lempučių tipus skaitykite
atitinkamą skyrelį.
Kai lemputės turi snapelių tipo gnybtus,
H7 markės, - laikykitės jų įdėjimo
padėties, kad būtų garantuota geriausia
apšvietimo kokybė.
Rūko šviesų žibintai
Tipas D , H11-55W
Esant tam tikroms oro sąlygoms (žema
temperatūra, drėgnas oras) priekinių
ir galinių žibintų stiklai gali aprasoti
iš vidaus, - tai normalus reiškinys;
aprasojimas išnyksta praėjus kelioms
minutėms po šviesų į jungimo.
1.
Dienos žibintai / šoniniai žibintai (LED).
2. Tolimų jų šviesų žibintai.
Tipas C , H1-55W.
3. Artimų jų šviesų žibintai.
Tipas E , D8S-25W.
4. Posūkių rodikliai.
Tipas B, PY21W-21W (gintaro spalvos).
1.
Dienos žibintai / šoniniai žibintai.
Tipas A , P21-5W.
2. Tolimų jų šviesų žibintai.
Tipas C , H1-55W.
3. Artimų jų šviesų žibintai.
Tipas C , H7-55W.
4. Posūkių rodikliai.
Tipas B, PY21W-21W (gintaro spalvos).
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30420/07/2016 07:48

305
8
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016

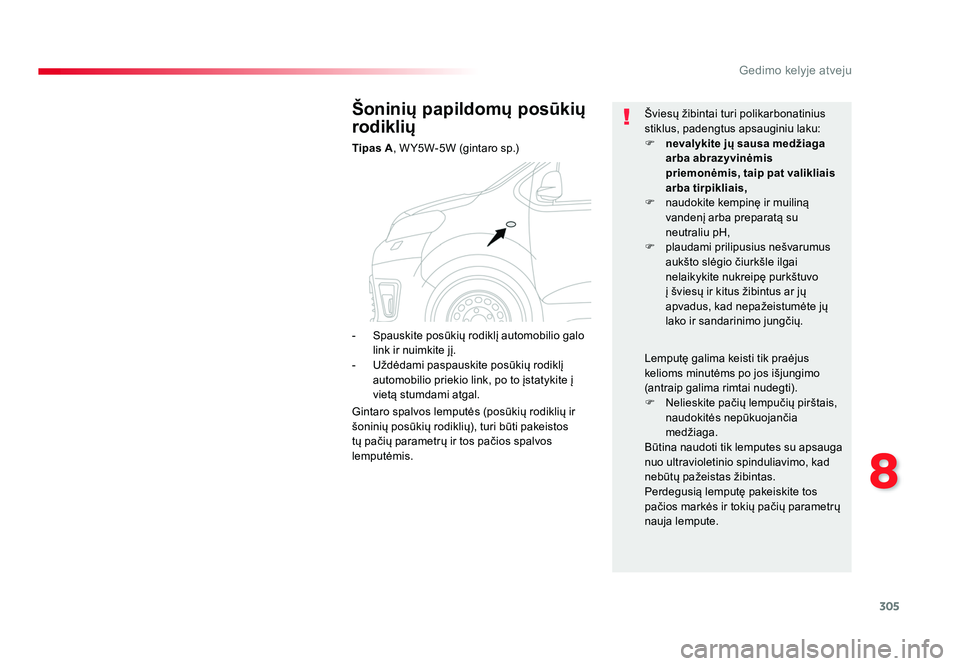

Šoninių papildomų posūkių
rodiklių
Tipas A, W Y5W-5W (gintaro sp.) Šviesų žibintai turi polikarbonatinius
stiklus, padengtus apsauginiu laku:
F
nevalykite jų sausa medžiaga
arba abrazyvinėmis
priemonėmis, taip pat valikliais
arba tirpikliais,
F naudokite kempinę ir muiliną vandenį arba preparatą su
neutraliu pH,
F plaudami prilipusius nešvarumus
aukšto slėgio čiurkšle ilgai
nelaikykite nukreipę purkštuvo
į šviesų ir kitus žibintus ar jų
apvadus, kad nepažeistumėte jų
lako ir sandarinimo jungčių.
Lemputę galima keisti tik praėjus
kelioms minutėms po jos išjungimo
(antraip galima rimtai nudegti).
F Nelieskite pačių lempučių pirštais, naudokitės nepūkuojančia
medžiaga.
Būtina naudoti tik lemputes su apsauga
nuo ultravioletinio spinduliavimo, kad
nebūtų pažeistas žibintas.
Perdegusią lemputę pakeiskite tos
pačios markės ir tokių pačių parametrų
nauja lempute.
- Spauskite posūkių rodiklį automobilio galo
link ir nuimkite jį.
- Uždėdami paspauskite posūkių rodiklį
automobilio priekio link, po to įstatykite į
vietą stumdami atgal.
Gintaro spalvos lemputės (posūkių rodiklių ir
šoninių posūkių rodiklių), turi būti pakeistos
tų pačių parametrų ir tos pačios spalvos
lemputėmis.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30520/07/2016 07:48

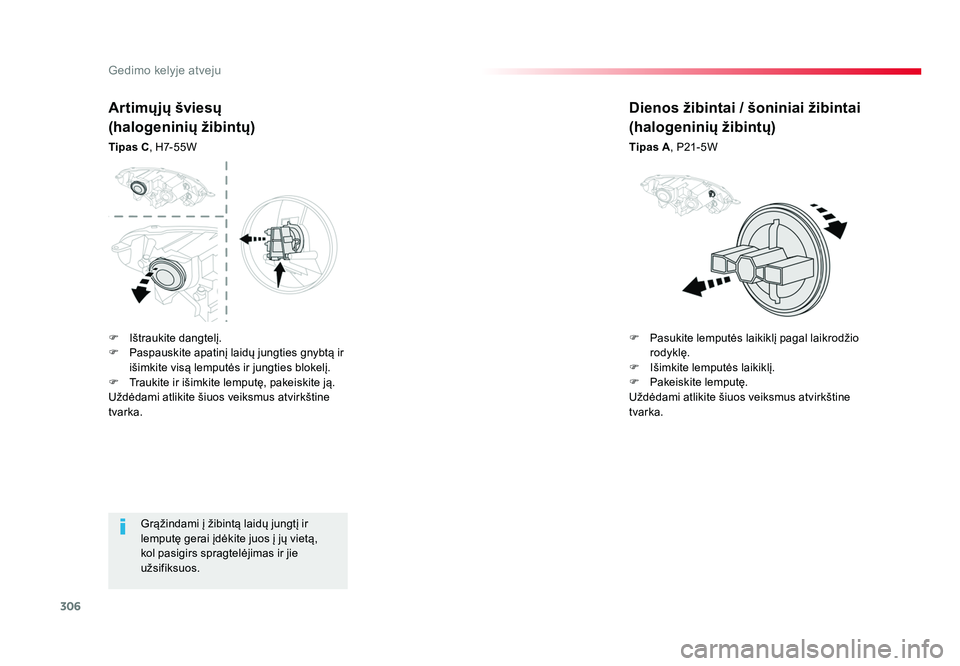

306
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Grąžindami į žibintą laidų jungtį ir
lemputę gerai įdėkite juos į jų vietą,
kol pasigirs spragtelėjimas ir jie
užsifiksuos.
Artimųjų šviesų
(halogeninių žibintų)
Tipas C, H7-55W
Dienos žibintai / šoniniai žibintai
(halogeninių žibintų)
Tipas A , P21-5W
F Ištraukite dangtelį.
F Paspauskite apatinį laidų jungties gnybtą ir išimkite visą lemputės ir jungties blokelį.
F Traukite ir išimkite lemputę, pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F Pasukite lemputės laikiklį pagal laikrodžio
rodyklę.
F Išimkite lemputės laikiklį.
F Pakeiskite lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30620/07/2016 07:48

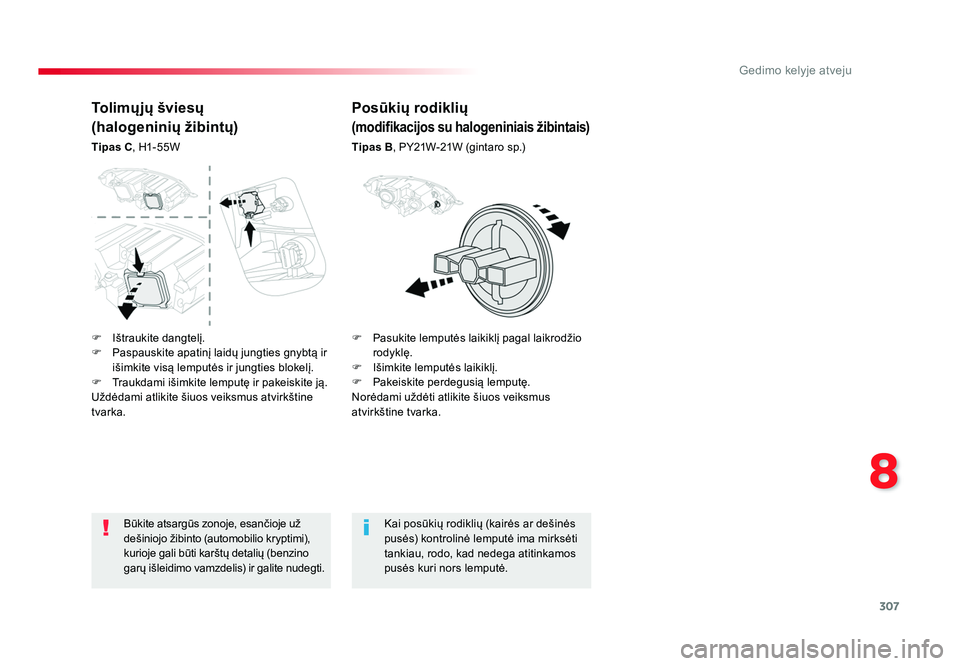

307
8
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Būkite atsargūs zonoje, esančioje už
dešiniojo žibinto (automobilio kryptimi),
kurioje gali būti karštų detalių (benzino
garų išleidimo vamzdelis) ir galite nudegti.Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Posūkių rodiklių
(modifikacijos su halogeniniais žibintais)
Tipas B, PY21W-21W (gintaro sp.)
Tolimųjų šviesų
(halogeninių žibintų)
Tipas C
, H1-55W
F Ištraukite dangtelį.
F Paspauskite apatinį laidų jungties gnybtą ir išimkite visą lemputės ir jungties blokelį.
F Traukdami išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka. F Pasukite lemputės laikiklį pagal laikrodžio
rodyklę.
F Išimkite lemputės laikiklį.
F Pakeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30720/07/2016 07:48

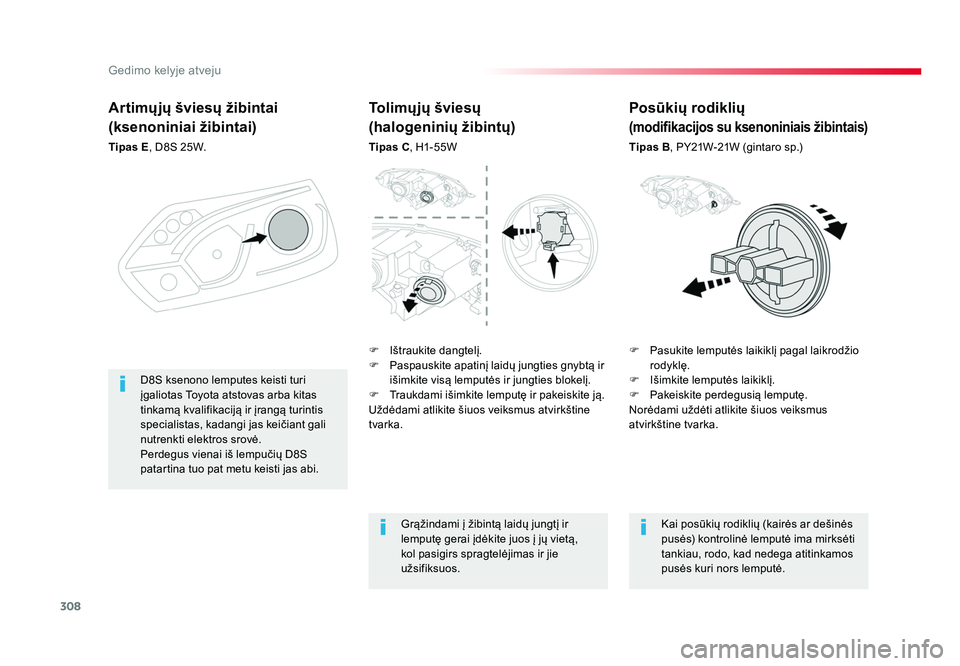

308
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Artimųjų šviesų žibintai
(ksenoniniai žibintai)
Tipas E, D8S 25W.
F Pasukite lemputės laikiklį pagal laikrodžio rodyklę.
F Išimkite lemputės laikiklį.
F Pakeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.
D8S ksenono lemputes keisti turi
įgaliotas Toyota atstovas arba kitas
tinkamą kvalifikaciją ir įrangą turintis
specialistas, kadangi jas keičiant gali
nutrenkti elektros srovė.
Perdegus vienai iš lempučių D8S
patartina tuo pat metu keisti jas abi.
Tolimųjų šviesų
(halogeninių žibintų)
Tipas C
, H1-55W
Grąžindami į žibintą laidų jungtį ir
lemputę gerai įdėkite juos į jų vietą,
kol pasigirs spragtelėjimas ir jie
užsifiksuos. Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Posūkių rodiklių
(modifikacijos su ksenoniniais žibintais)
Tipas B, PY21W-21W (gintaro sp.)
F Ištraukite dangtelį.
F Paspauskite apatinį laidų jungties gnybtą ir išimkite visą lemputės ir jungties blokelį.
F Traukdami išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30820/07/2016 07:48

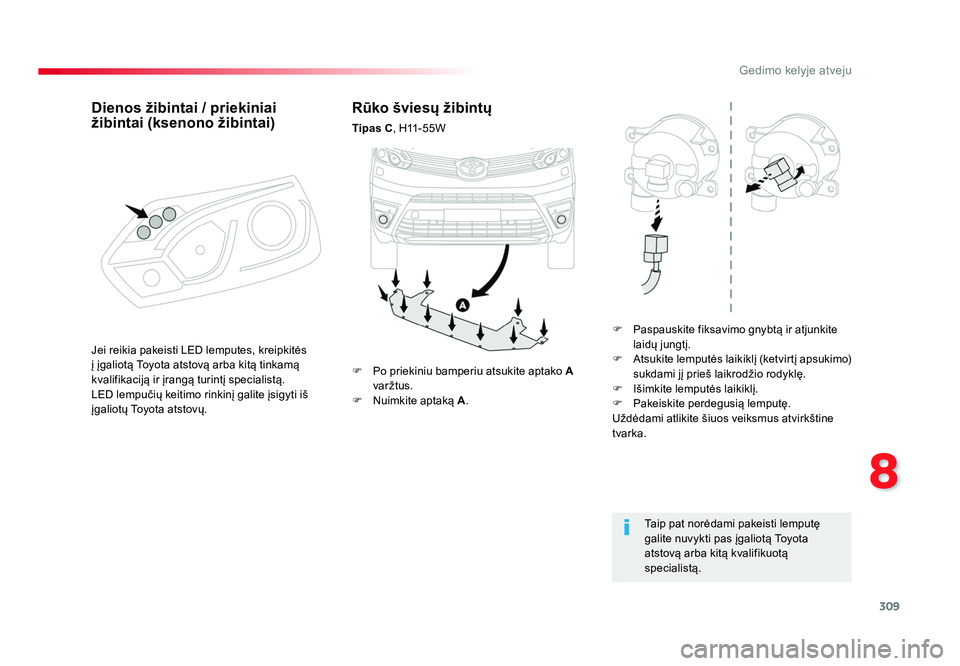

309
8
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016
Rūko šviesų žibintų
Tipas C, H11-55W
F Paspauskite fiksavimo gnybtą ir atjunkite
laidų jungtį.
F Atsukite lemputės laikiklį (ketvirtį apsukimo)
sukdami jį prieš laikrodžio rodyklę.
F Išimkite lemputės laikiklį.
F Pakeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Taip pat norėdami pakeisti lemputę
galite nuvykti pas įgaliotą Toyota
atstovą arba kitą kvalifikuotą
specialistą.
F Po priekiniu bamperiu atsukite aptako
A
varžtus.
F Nuimkite aptaką A.
Jei reikia pakeisti LED lemputes, kreipkitės
į įgaliotą Toyota atstovą arba kitą tinkamą
kvalifikaciją ir įrangą turintį specialistą.
LED lempučių keitimo rinkinį galite įsigyti iš
įgaliotų Toyota atstovų.
Dienos žibintai / priekiniai
žibintai (ksenono žibintai)
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 30920/07/2016 07:48

310
Gedimo kelyje atveju
Proace_lt_Chap08_En-cas-de-panne_ed01-2016

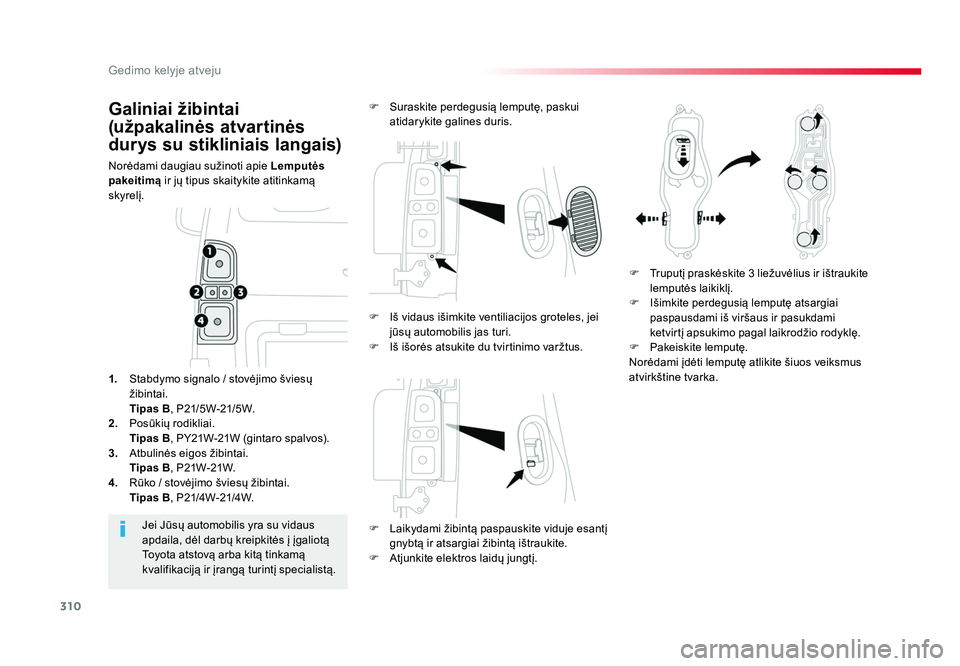

Galiniai žibintai
(užpakalinės atvartinės
durys su stikliniais langais)
Norėdami daugiau sužinoti apie Lemputės
pakeitimą ir jų tipus skaitykite atitinkamą
skyrelį.
F Laikydami žibintą paspauskite viduje esantį
gnybtą ir atsargiai žibintą ištraukite.
F Atjunkite elektros laidų jungtį.
Jei Jūsų automobilis yra su vidaus
apdaila, dėl darbų kreipkitės į įgaliotą
Toyota atstovą arba kitą tinkamą
kvalifikaciją ir įrangą turintį specialistą.
1.
Stabdymo signalo / stovėjimo šviesų
žibintai.
Tipas B, P21/5W-21/5W.
2. Posūkių rodikliai.
Tipas B, PY21W-21W (gintaro spalvos).
3. Atbulinės eigos žibintai.
Tipas B, P21W-21W.
4. Rūko / stovėjimo šviesų žibintai.
Tipas B, P21/4W-21/4W. F Suraskite perdegusią lemputę, paskui
atidarykite galines duris.
F Truputį praskėskite 3 liežuvėlius ir ištraukite
lemputės laikiklį.
F Išimkite perdegusią lemputę atsargiai
paspausdami iš viršaus ir pasukdami
ketvirtį apsukimo pagal laikrodžio rodyklę.
F Pakeiskite lemputę.
Norėdami įdėti lemputę atlikite šiuos veiksmus
atvirkštine tvarka.
F Iš vidaus išimkite ventiliacijos groteles, jei
jūsų automobilis jas turi.
F Iš išorės atsukite du tvirtinimo varžtus.
Proace_lt_Chap08_En-cas-de-panne_ed01-2016.indd 31020/07/2016 07:48
