TOYOTA PROACE 2019 Instrukcja obsługi (in Polish)

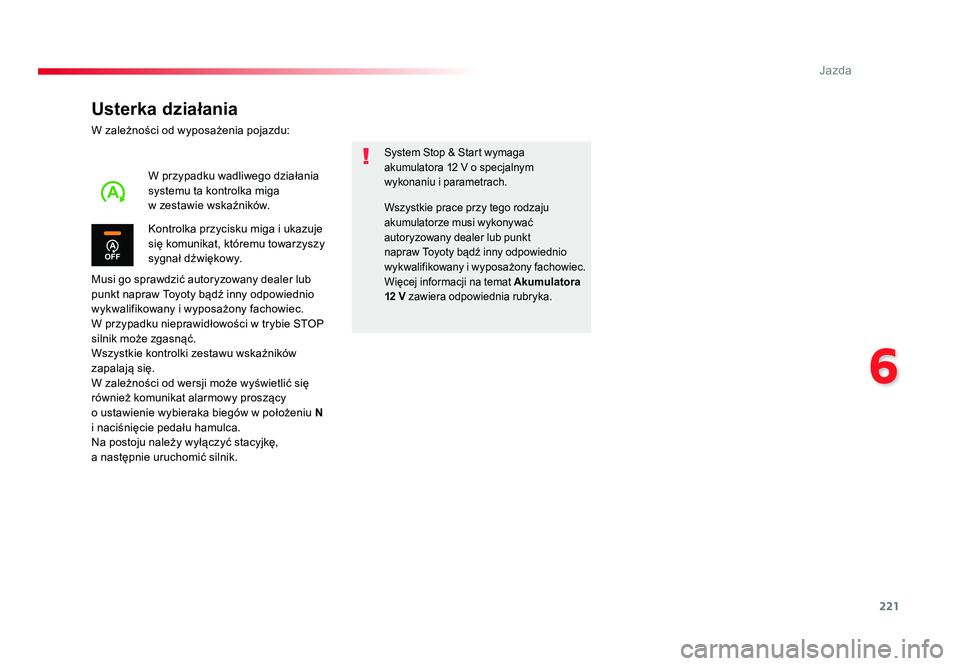

221
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Usterka działania
W zależności od wyposażenia pojazdu:
Musi go sprawdzić autoryzowany dealer lub
punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
W przypadku nieprawidłowości w trybie STOP
silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.
W zależności od wersji może wyświetlić się
również komunikat alarmowy proszący
o ustawienie wybieraka biegów w położeniu N
i naciśnięcie pedału hamulca.
Na postoju należy wyłączyć stacyjkę,
a następnie uruchomić silnik.
System Stop & Start wymaga
akumulatora 12 V o specjalnym
wykonaniu i parametrach.
Kontrolka przycisku miga i ukazuje
się komunikat, któremu towarzyszy
sygnał dźwiękowy. W przypadku wadliwego działania
systemu ta kontrolka miga
w zestawie wskaźników.
Wszystkie prace przy tego rodzaju
akumulatorze musi wykonywać
autoryzowany dealer lub punkt
napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Więcej informacji na temat Akumulatora
12 V zawiera odpowiednia rubryka.
Proace_PL.indb 22101/08/2016 10:33

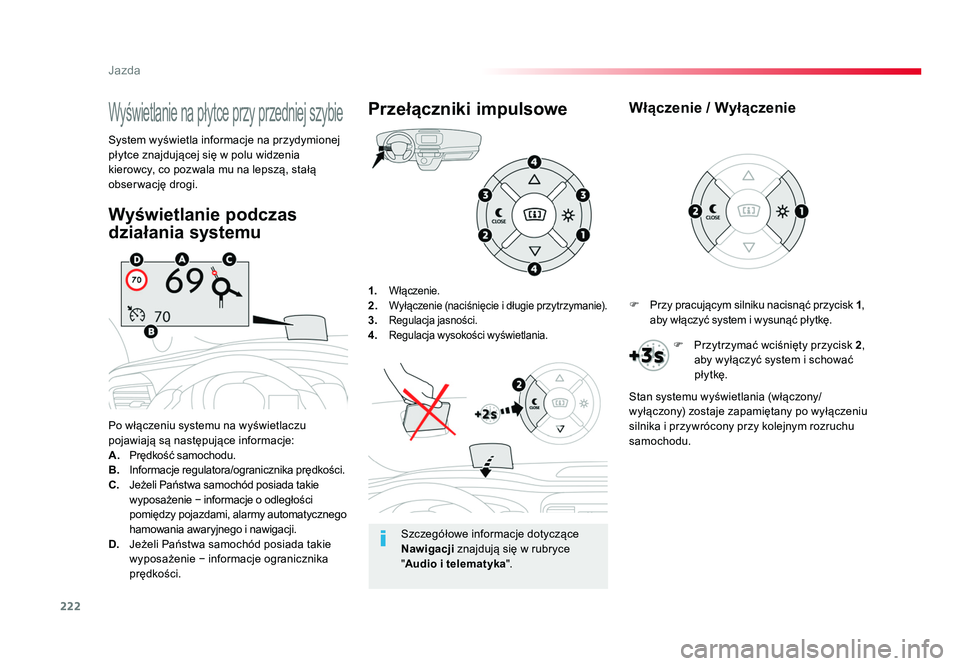

222
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
1. Włączenie.2. Wyłączenie (naciśnięcie i długie przytrzymanie).3. Regulacja jasności.4. Regulacja wysokości wyświetlania.
Po włączeniu systemu na wyświetlaczu
pojawiają są następujące informacje:
A. Prędkość samochodu.
B. Informacje regulatora/ogranicznika prędkości.
C. Jeżeli Państwa samochód posiada takie
wyposażenie − informacje o odległości
pomiędzy pojazdami, alarmy automatycznego
hamowania awaryjnego i nawigacji.
D. Jeżeli Państwa samochód posiada takie
wyposażenie − informacje ogranicznika
prędkości.
System wyświetla informacje na przydymionej
płytce znajdującej się w polu widzenia
kierowcy, co pozwala mu na lepszą, stałą
obser wację drogi.
Przełączniki impulsowe
Wyświetlanie podczas
działania systemuWyświetlanie na płytce przy przedniej szybie
Szczegółowe informacje dotyczące
Nawigacji znajdują się w rubryce
" Audio i telematyka ". F
Przy pracującym silniku nacisnąć przycisk 1,
aby włączyć system i wysunąć płytkę.
Włączenie / Wyłączenie
F Przytrzymać wciśnięty przycisk 2,
aby wyłączyć system i schować
płytkę.
Stan systemu wyświetlania (włączony/
wyłączony) zostaje zapamiętany po wyłączeniu
silnika i przywrócony przy kolejnym rozruchu
samochodu.
Proace_PL.indb 22201/08/2016 10:33

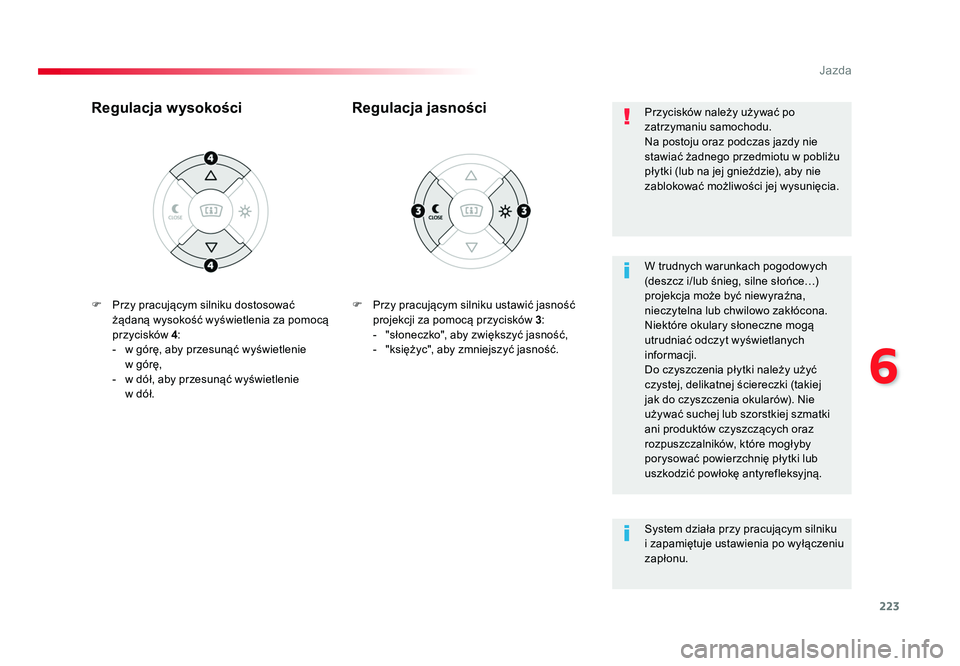

223
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
F Przy pracującym silniku ustawić jasność projekcji za pomocą przycisków 3:
- "słoneczko", aby zwiększyć jasność,
- "księżyc", aby zmniejszyć jasność.
Regulacja jasności
Regulacja wysokości
W trudnych warunkach pogodowych
(deszcz i/lub śnieg, silne słońce…)
projekcja może być niewyraźna,
nieczytelna lub chwilowo zakłócona.
Niektóre okulary słoneczne mogą
utrudniać odczyt wyświetlanych
informacji.
Do czyszczenia płytki należy użyć
czystej, delikatnej ściereczki (takiej
jak do czyszczenia okularów). Nie
używać suchej lub szorstkiej szmatki
ani produktów czyszczących oraz
rozpuszczalników, które mogłyby
porysować powierzchnię płytki lub
uszkodzić powłokę antyrefleksyjną. Przycisków należy używać po
zatrzymaniu samochodu.
Na postoju oraz podczas jazdy nie
stawiać żadnego przedmiotu w pobliżu
płytki (lub na jej gnieździe), aby nie
zablokować możliwości jej wysunięcia.
System działa przy pracującym silniku
i zapamiętuje ustawienia po wyłączeniu
zapłonu.
F Przy pracującym silniku dostosować
żądaną wysokość wyświetlenia za pomocą
przycisków 4:
- w górę, aby przesunąć wyświetlenie
w górę,
- w dół, aby przesunąć wyświetlenie
w dół.
Proace_PL.indb 22301/08/2016 10:33

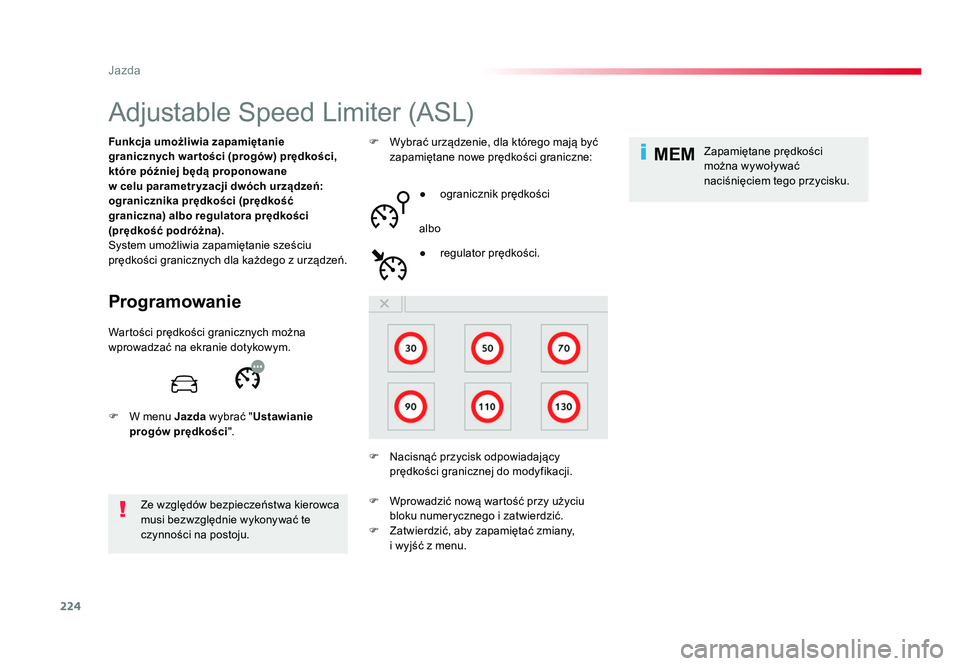

224
MEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Adjustable Speed Limiter (ASL)
Programowanie
Funkcja umożliwia zapamiętanie
granicznych war tości (progów) prędkości,
które później będą proponowane
w celu parametr yzacji dwóch urządzeń:
ogranicznika prędkości (prędkość
graniczna) albo regulatora prędkości
(prędkość podróżna).
System umożliwia zapamiętanie sześciu
prędkości granicznych dla każdego z urządzeń.Ze względów bezpieczeństwa kierowca
musi bezwzględnie wykonywać te
czynności na postoju. F Wybrać urządzenie, dla którego mają być
zapamiętane nowe prędkości graniczne:
● ogranicznik prędkości
albo
F Nacisnąć przycisk odpowiadający prędkości granicznej do modyfikacji. ● regulator prędkości.
Zapamiętane prędkości
można wywoływać
naciśnięciem tego przycisku.
Wartości prędkości granicznych można
wprowadzać na ekranie dotykowym.
F W menu Jazda wybrać " Ustawianie
progów prędkości ".
F Wprowadzić nową wartość przy użyciu bloku numerycznego i zatwierdzić.
F Zatwierdzić, aby zapamiętać zmiany,
i wyjść z menu.
Proace_PL.indb 22401/08/2016 10:33

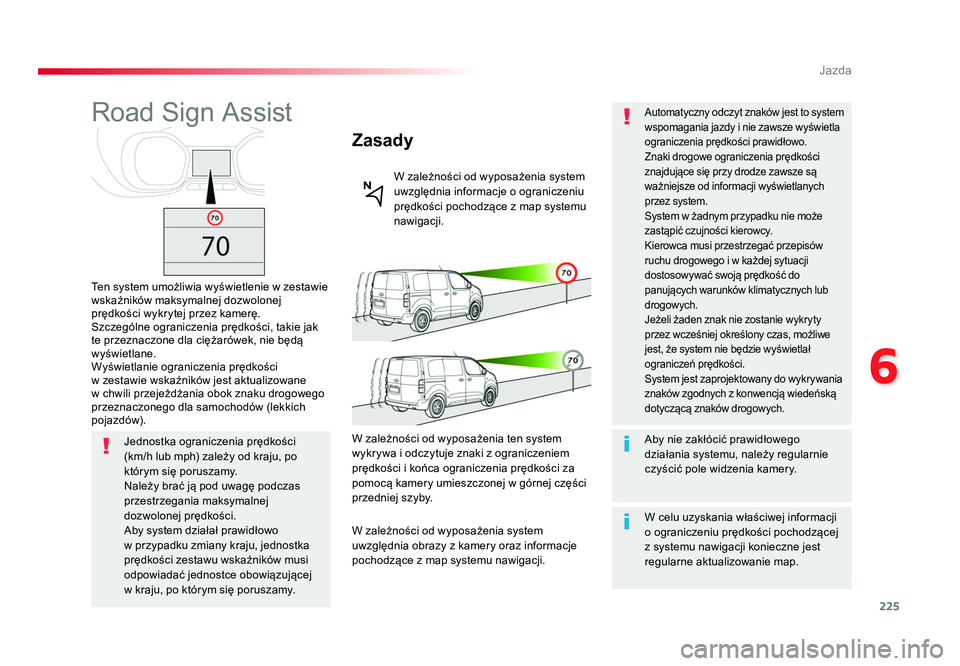

225
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Road Sign Assist
Ten system umożliwia wyświetlenie w zestawie
wskaźników maksymalnej dozwolonej
prędkości wykrytej przez kamerę.
Szczególne ograniczenia prędkości, takie jak
te przeznaczone dla ciężarówek, nie będą
wyświetlane.
Wyświetlanie ograniczenia prędkości
w zestawie wskaźników jest aktualizowane
w chwili przejeżdżania obok znaku drogowego
przeznaczonego dla samochodów (lekkich
pojazdów).
Zasady
W zależności od wyposażenia system
uwzględnia informacje o ograniczeniu
prędkości pochodzące z map systemu
nawigacji.
Jednostka ograniczenia prędkości
(km/h lub mph) zależy od kraju, po
którym się poruszamy.
Należy brać ją pod uwagę podczas
przestrzegania maksymalnej
dozwolonej prędkości.
Aby system działał prawidłowo
w przypadku zmiany kraju, jednostka
prędkości zestawu wskaźników musi
odpowiadać jednostce obowiązującej
w kraju, po którym się poruszamy. W zależności od wyposażenia ten system
wykrywa i odczytuje znaki z ograniczeniem
prędkości i końca ograniczenia prędkości za
pomocą kamery umieszczonej w górnej części
przedniej szyby.
W zależności od wyposażenia system
uwzględnia obrazy z kamery oraz informacje
pochodzące z map systemu nawigacji.
Aby nie zakłócić prawidłowego
działania systemu, należy regularnie
czyścić pole widzenia kamery.
Automatyczny odczyt znaków jest to system
wspomagania jazdy i nie zawsze wyświetla
ograniczenia prędkości prawidłowo.
Znaki drogowe ograniczenia prędkości
znajdujące się przy drodze zawsze są
ważniejsze od informacji wyświetlanych
przez system.
System w żadnym przypadku nie może
zastąpić czujności kierowcy.
Kierowca musi przestrzegać przepisów
ruchu drogowego i w każdej sytuacji
dostosowywać swoją prędkość do
panujących warunków klimatycznych lub
drogowych.
Jeżeli żaden znak nie zostanie wykryty
przez wcześniej określony czas, możliwe
jest, że system nie będzie wyświetlał
ograniczeń prędkości.
System jest zaprojektowany do wykrywania
znaków zgodnych z konwencją wiedeńską
dotyczącą znaków drogowych.
W celu uzyskania właściwej informacji
o ograniczeniu prędkości pochodzącej
z systemu nawigacji konieczne jest
regularne aktualizowanie map.
Proace_PL.indb 22501/08/2016 10:33

226
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
System jest włączony, ale nie wykrywa
informacji o ograniczeniu prędkości.Kierowca, jeżeli chce, dostosowuje
prędkość samochodu do informacji
podanych przez system.
Wyświetlanie prędkości
1. Wskazanie ograniczenia prędkości.
Wyświetlanie w polu widzenia drogi
Włączanie / wyłączanie
Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Wyświetlanie w zestawie wskaźników
System wyświetla wartość po wykryciu
informacji o ograniczeniu prędkości.
Z radioodtwarzaczem
W menu " Personalizacja − Konfiguracja "
włączyć/wyłączyć " Zalecenia prędkości ".
Z ekranem dotykowym
W menu ustawiania parametrów pojazdu
włączyć/wyłączyć "Wyświetlanie zalecanej
prędkości ".
Proace_PL.indb 22601/08/2016 10:33

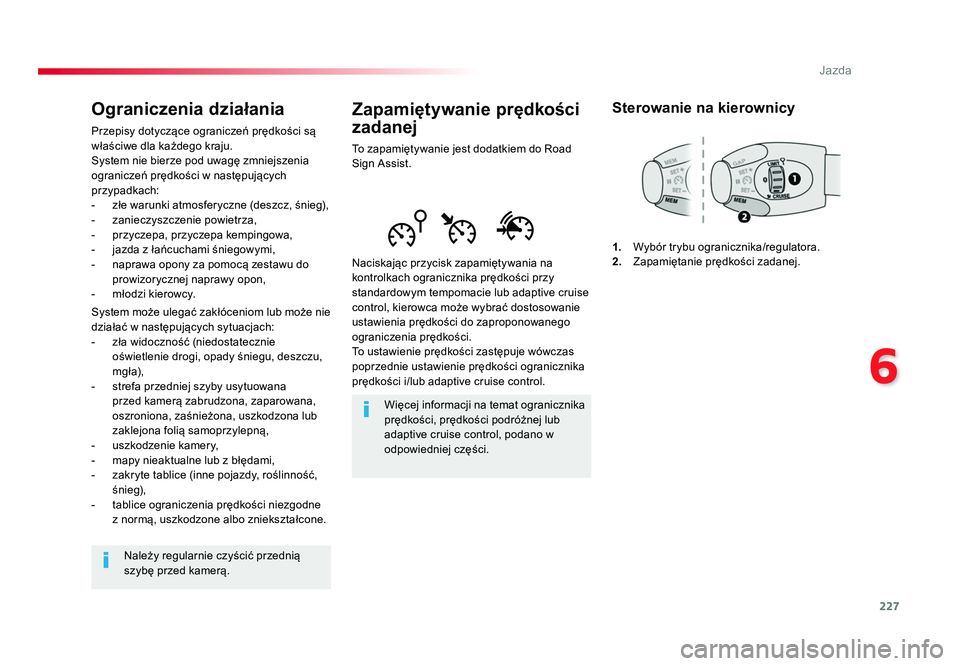

227
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Zapamiętywanie prędkości
zadanej
To zapamiętywanie jest dodatkiem do Road
Sign Assist.
Naciskając przycisk zapamiętywania na
kontrolkach ogranicznika prędkości przy
standardowym tempomacie lub adaptive cruise
control, kierowca może wybrać dostosowanie
ustawienia prędkości do zaproponowanego
ograniczenia prędkości.
To ustawienie prędkości zastępuje wówczas
poprzednie ustawienie prędkości ogranicznika
prędkości i/lub adaptive cruise control.Więcej informacji na temat ogranicznika
prędkości, prędkości podróżnej lub
adaptive cruise control, podano w
odpowiedniej części.
Sterowanie na kierownicy
1. Wybór trybu ogranicznika/regulatora.
2. Zapamiętanie prędkości zadanej.
Ograniczenia działania
Przepisy dotyczące ograniczeń prędkości są
właściwe dla każdego kraju.
System nie bierze pod uwagę zmniejszenia
ograniczeń prędkości w następujących
przypadkach:
- złe warunki atmosferyczne (deszcz, śnieg),
- zanieczyszczenie powietrza,
- przyczepa, przyczepa kempingowa,
- jazda z łańcuchami śniegowymi,
- naprawa opony za pomocą zestawu do prowizorycznej naprawy opon,
- młodzi kierowcy.
System może ulegać zakłóceniom lub może nie
działać w następujących sytuacjach:
- zła widoczność (niedostatecznie oświetlenie drogi, opady śniegu, deszczu,
m g ł a),
- strefa przedniej szyby usytuowana przed kamerą zabrudzona, zaparowana,
oszroniona, zaśnieżona, uszkodzona lub
zaklejona folią samoprzylepną,
- uszkodzenie kamery,
- mapy nieaktualne lub z błędami,
- zakryte tablice (inne pojazdy, roślinność, ś ni e g),
- tablice ograniczenia prędkości niezgodne
z normą, uszkodzone albo zniekształcone.
Należy regularnie czyścić przednią
szybę przed kamerą.
Proace_PL.indb 22701/08/2016 10:33

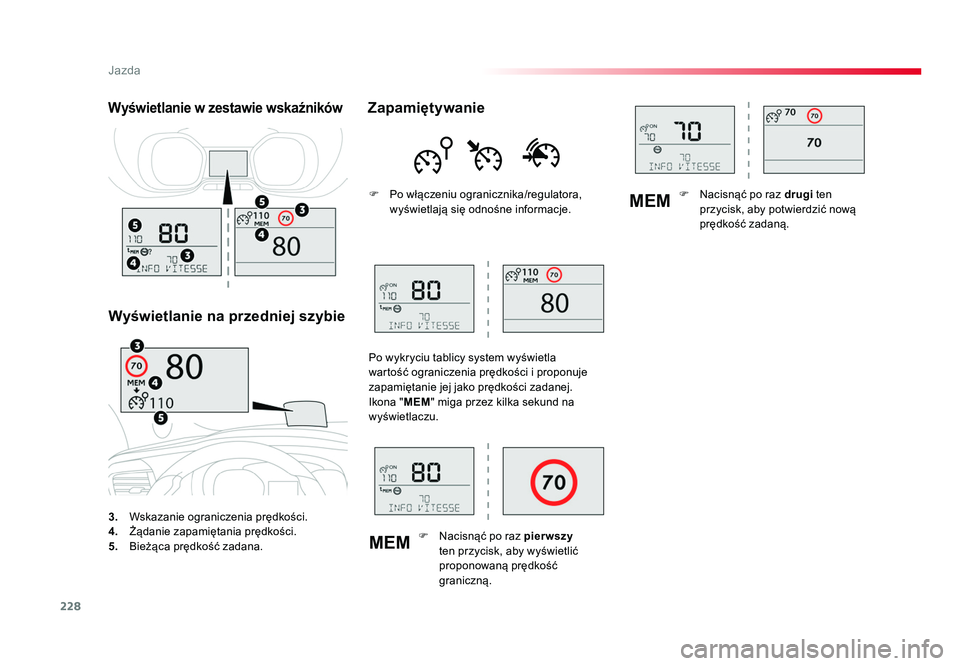

228
MEMMEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
3.
Wskazanie ograniczenia prędkości.
4. Żądanie zapamiętania prędkości.
5. Bieżąca prędkość zadana.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie Zapamiętywanie
F
Po włączeniu ogranicznika/regulatora,
wyświetlają się odnośne informacje.
Po wykryciu tablicy system wyświetla
wartość ograniczenia prędkości i proponuje
zapamiętanie jej jako prędkości zadanej.
Ikona " MEM" miga przez kilka sekund na
wyświetlaczu.
F Nacisnąć po raz pierwszy
ten przycisk, aby wyświetlić
proponowaną prędkość
graniczną. F Nacisnąć po raz drugi
ten
przycisk, aby potwierdzić nową
prędkość zadaną.
Proace_PL.indb 22801/08/2016 10:33

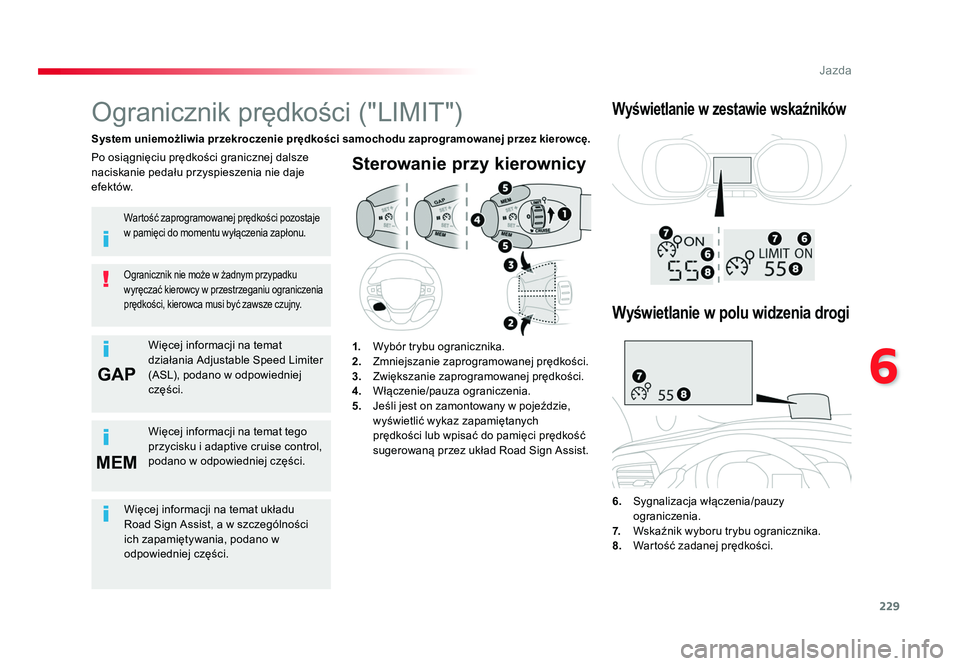

229
6GAP
MEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Sterowanie przy kierownicy
6. Sygnalizacja włączenia/pauzy
ograniczenia.
7. Wskaźnik wyboru trybu ogranicznika.
8. Wartość zadanej prędkości.
Ogranicznik prędkości ("LIMIT")
System uniemożliwia przekroczenie prędkości samochodu zaprogramowanej przez kierowcę .
Ogranicznik nie może w żadnym przypadku
wyręczać kierowcy w przestrzeganiu ograniczenia
prędkości, kierowca musi być zawsze czujny.
Po osiągnięciu prędkości granicznej dalsze
naciskanie pedału przyspieszenia nie daje
efektów.
1. Wybór trybu ogranicznika.
2. Zmniejszanie zaprogramowanej prędkości.
3. Zwiększanie zaprogramowanej prędkości.
4. Włączenie/pauza ograniczenia.
5. Jeśli jest on zamontowany w pojeździe,
wyświetlić wykaz zapamiętanych
prędkości lub wpisać do pamięci prędkość
sugerowaną przez układ Road Sign Assist.
Wyświetlanie w zestawie wskaźników
Wartość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
Więcej informacji na temat
działania Adjustable Speed Limiter
(ASL), podano w odpowiedniej
części.
Więcej informacji na temat tego
przycisku i adaptive cruise control,
podano w odpowiedniej części.
Wyświetlanie w polu widzenia drogi
Więcej informacji na temat układu
Road Sign Assist, a w szczególności
ich zapamiętywania, podano w
odpowiedniej części.
Proace_PL.indb 22901/08/2016 10:33

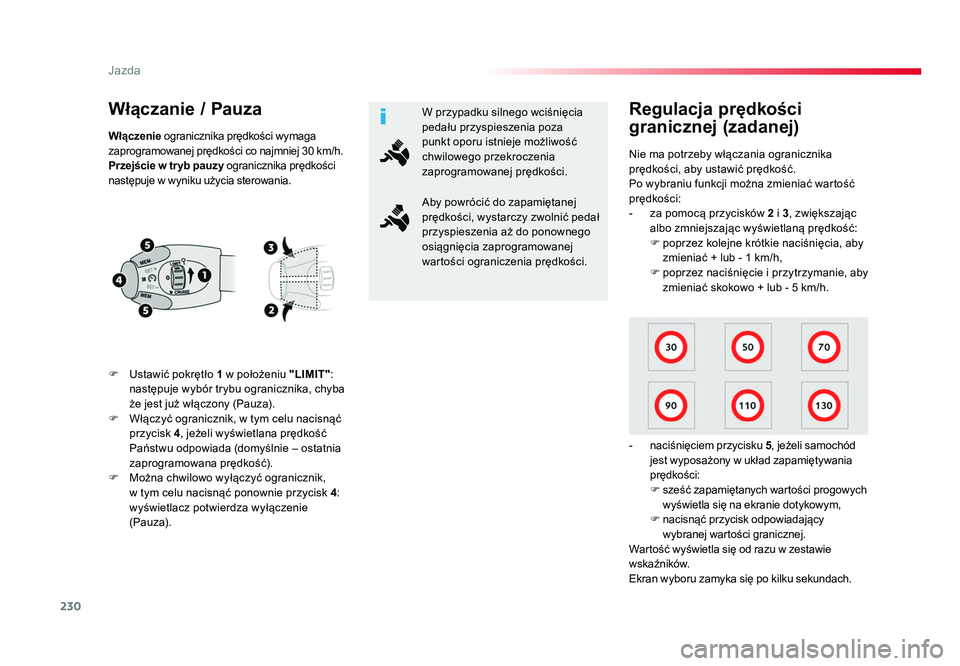

230
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Włączanie / Pauza
F Ustawić pokrętło 1 w położeniu "LIMIT":
następuje wybór trybu ogranicznika, chyba
że jest już włączony (Pauza).
F Włączyć ogranicznik, w tym celu nacisnąć przycisk 4, jeżeli wyświetlana prędkość
Państwu odpowiada (domyślnie – ostatnia
zaprogramowana prędkość).
F Można chwilowo wyłączyć ogranicznik,
w tym celu nacisnąć ponownie przycisk 4:
wyświetlacz potwierdza wyłączenie
(Pauza). Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Po wybraniu funkcji można zmieniać wartość
prędkości:
- za pomocą przycisków
2 i 3, zwiększając
albo zmniejszając wyświetlaną prędkość:
F poprzez kolejne krótkie naciśnięcia, aby zmieniać + lub - 1 km/h,
F poprzez naciśnięcie i przytrzymanie, aby zmieniać skokowo + lub - 5 km/h.
- naciśnięciem przycisku 5, jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F sześć zapamiętanych wartości progowych
wyświetla się na ekranie dotykowym,
F nacisnąć przycisk odpowiadający
wybranej wartości granicznej.
Wartość wyświetla się od razu w zestawie
wskaźników.
Ekran wyboru zamyka się po kilku sekundach.
Regulacja prędkości
granicznej (zadanej)
Włączenie ogranicznika prędkości wymaga
zaprogramowanej prędkości co najmniej 30 km/h.
Przejście w tr yb pauzy ogranicznika prędkości
następuje w wyniku użycia sterowania. W przypadku silnego wciśnięcia
pedału przyspieszenia poza
punkt oporu istnieje możliwość
chwilowego przekroczenia
zaprogramowanej prędkości.
Aby powrócić do zapamiętanej
prędkości, wystarczy zwolnić pedał
przyspieszenia aż do ponownego
osiągnięcia zaprogramowanej
wartości ograniczenia prędkości.
Proace_PL.indb 23001/08/2016 10:33
