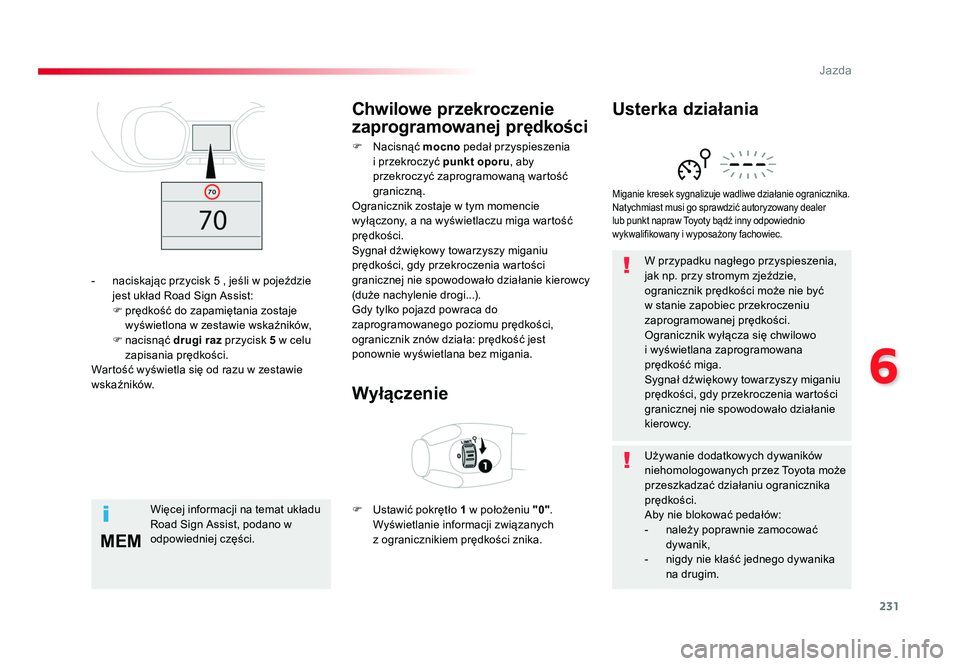

TOYOTA PROACE 2019 Instrukcja obsługi (in Polish)

231
6
MEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
W przypadku nagłego przyspieszenia,
jak np. przy stromym zjeździe,
ogranicznik prędkości może nie być
w stanie zapobiec przekroczeniu
zaprogramowanej prędkości.
Ogranicznik wyłącza się chwilowo
i wyświetlana zaprogramowana
prędkość miga.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie
kierowcy.
Miganie kresek sygnalizuje wadliwe działanie ogranicznika.
Natychmiast musi go sprawdzić autoryzowany dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Usterka działania
Chwilowe przekroczenie
zaprogramowanej prędkości
Wyłączenie
F Nacisnąć mocno pedał przyspieszenia
i przekroczyć punkt oporu, aby
przekroczyć zaprogramowaną wartość
graniczną.
Ogranicznik zostaje w tym momencie
wyłączony, a na wyświetlaczu miga wartość
prędkości.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie kierowcy
(duże nachylenie drogi...).
Gdy tylko pojazd powraca do
zaprogramowanego poziomu prędkości,
ogranicznik znów działa: prędkość jest
ponownie wyświetlana bez migania.
F Ustawić pokrętło 1 w położeniu "0".
Wyświetlanie informacji związanych z ogranicznikiem prędkości znika.
- naciskając przycisk 5 , jeśli w pojeździe
jest układ Road Sign Assist:
F prędkość do zapamiętania zostaje wyświetlona w zestawie wskaźników,
F nacisnąć drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość wyświetla się od razu w zestawie
wskaźników.
Więcej informacji na temat układu
Road Sign Assist, podano w
odpowiedniej części. Używanie dodatkowych dywaników
niehomologowanych przez Toyota może
przeszkadzać działaniu ogranicznika
prędkości.
Aby nie blokować pedałów:
- należy poprawnie zamocować
dywanik,
- nigdy nie kłaść jednego dywanika na drugim.
Proace_PL.indb 23101/08/2016 10:33

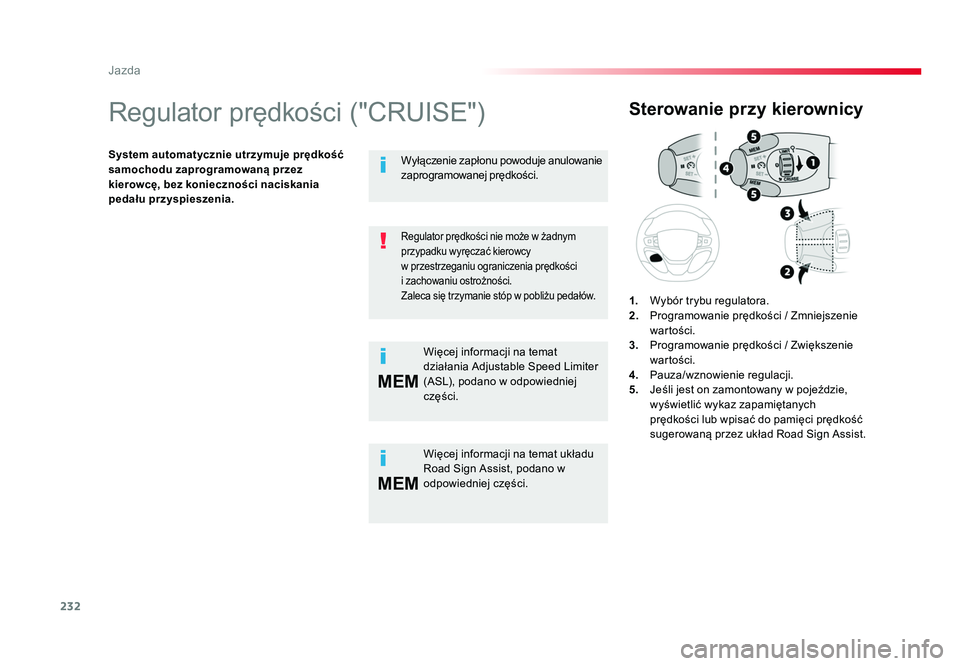

232
MEM
MEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Regulator prędkości ("CRUISE")
System automatycznie utrzymuje prędkość
samochodu zaprogramowaną przez
kierowcę, bez konieczności naciskania
pedału przyspieszenia.
Sterowanie przy kierownicy
1. Wybór trybu regulatora.
2. Programowanie prędkości / Zmniejszenie
wartości.
3. Programowanie prędkości / Zwiększenie
wartości.
4. Pauza/wznowienie regulacji.
5. Jeśli jest on zamontowany w pojeździe,
wyświetlić wykaz zapamiętanych
prędkości lub wpisać do pamięci prędkość
sugerowaną przez układ Road Sign Assist.
Regulator prędkości nie może w żadnym
przypadku wyręczać kierowcy
w przestrzeganiu ograniczenia prędkości
i zachowaniu ostrożności.
Zaleca się trzymanie stóp w pobliżu pedałów.
Więcej informacji na temat układu
Road Sign Assist, podano w
odpowiedniej części.
Wyłączenie zapłonu powoduje anulowanie
zaprogramowanej prędkości.
Więcej informacji na temat
działania Adjustable Speed Limiter
(ASL), podano w odpowiedniej
części.
Proace_PL.indb 23201/08/2016 10:33

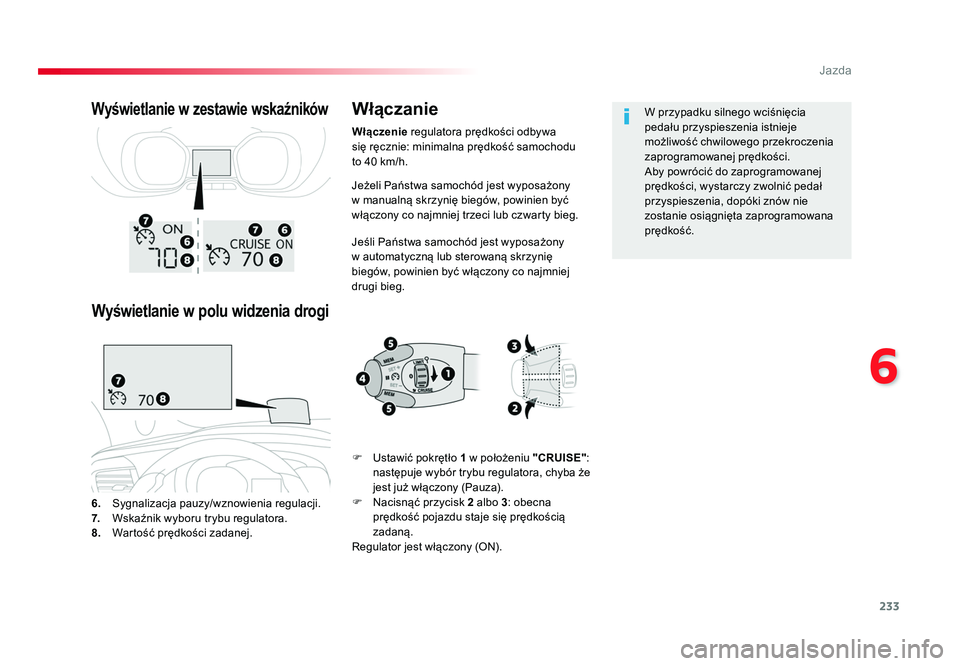

233
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Jeżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, powinien być
włączony co najmniej trzeci lub czwarty bieg.
Jeśli Państwa samochód jest wyposażony
w automatyczną lub sterowaną skrzynię
biegów, powinien być włączony co najmniej
drugi bieg.
6. Sygnalizacja pauzy/wznowienia regulacji.
7. Wskaźnik wyboru trybu regulatora.
8. Wartość prędkości zadanej.
Wyświetlanie w zestawie wskaźników
Wyświetlanie w polu widzenia drogi
Włączanie
F Ustawić pokrętło 1 w położeniu "CRUISE":
następuje wybór trybu regulatora, chyba że
jest już włączony (Pauza).
F Nacisnąć przycisk 2 albo 3: obecna
prędkość pojazdu staje się prędkością
zadaną.
Regulator jest włączony (ON). W przypadku silnego wciśnięcia
pedału przyspieszenia istnieje
możliwość chwilowego przekroczenia
zaprogramowanej prędkości.
Aby powrócić do zaprogramowanej
prędkości, wystarczy zwolnić pedał
przyspieszenia, dopóki znów nie
zostanie osiągnięta zaprogramowana
prędkość.
Włączenie
regulatora prędkości odbywa
się ręcznie: minimalna prędkość samochodu
to 40 km/h.
Proace_PL.indb 23301/08/2016 10:33

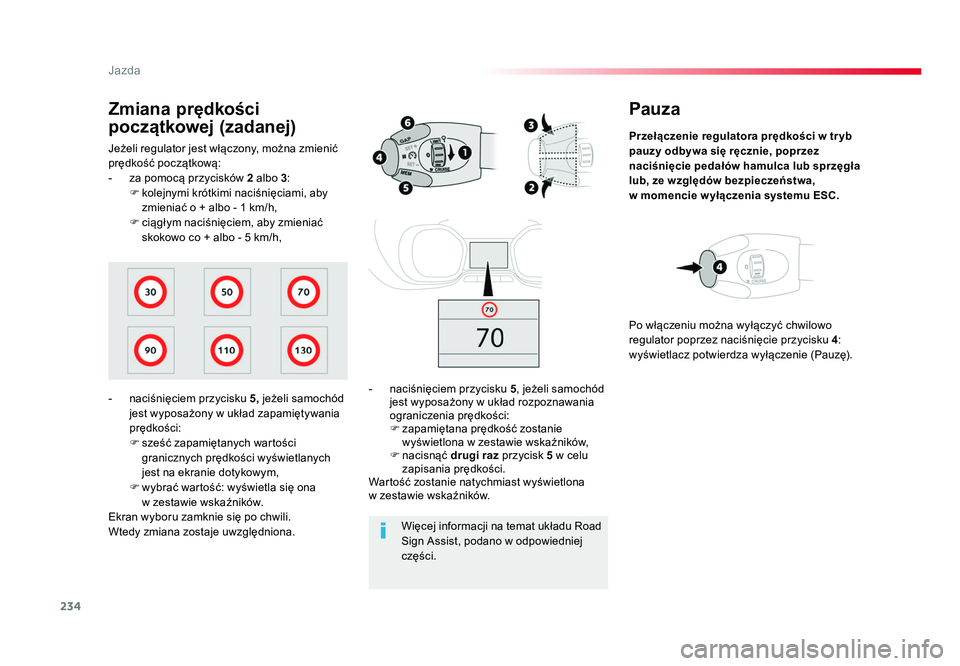

234
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Pauza
Przełączenie regulatora prędkości w tr yb
pauzy odbywa się ręcznie, poprzez
naciśnięcie pedałów hamulca lub sprzęgła
lub, ze względów bezpieczeństwa,
w momencie w yłączenia systemu ESC.
- naciśnięciem przycisku 5, jeżeli samochód
jest wyposażony w układ rozpoznawania
ograniczenia prędkości:
F zapamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,
F nacisnąć drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość zostanie natychmiast wyświetlona
w zestawie wskaźników. Po włączeniu można wyłączyć chwilowo
regulator poprzez naciśnięcie przycisku
4:
wyświetlacz potwierdza wyłączenie (Pauzę).
Jeżeli regulator jest włączony, można zmienić
prędkość początkową:
- za pomocą przycisków
2 albo 3:
F kolejnymi krótkimi naciśnięciami, aby zmieniać o + albo - 1 km/h,
F ciągłym naciśnięciem, aby zmieniać skokowo co + albo - 5 km/h,
Zmiana prędkości
początkowej (zadanej)
- naciśnięciem przycisku 5, jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F sześć zapamiętanych wartości granicznych prędkości wyświetlanych
jest na ekranie dotykowym,
F wybrać wartość: wyświetla się ona
w zestawie wskaźników.
Ekran wyboru zamknie się po chwili.
Wtedy zmiana zostaje uwzględniona. Więcej informacji na temat układu Road
Sign Assist, podano w odpowiedniej
części.
Proace_PL.indb 23401/08/2016 10:33

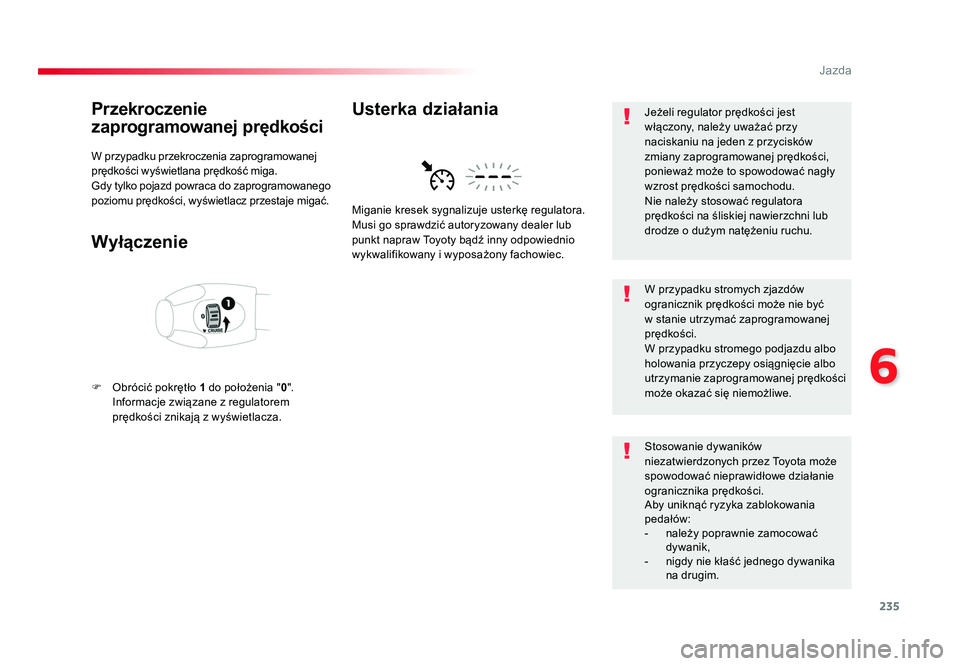

235
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Przekroczenie
zaprogramowanej prędkości
W przypadku przekroczenia zaprogramowanej
prędkości wyświetlana prędkość miga.
Gdy tylko pojazd powraca do zaprogramowanego
poziomu prędkości, wyświetlacz przestaje migać.
Wyłączenie
F Obrócić pokrętło 1 do położenia "0".
Informacje związane z regulatorem prędkości znikają z wyświetlacza. Miganie kresek sygnalizuje usterkę regulatora.
Musi go sprawdzić autoryzowany dealer lub
punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Usterka działaniaJeżeli regulator prędkości jest
włączony, należy uważać przy
naciskaniu na jeden z przycisków
zmiany zaprogramowanej prędkości,
ponieważ może to spowodować nagły
wzrost prędkości samochodu.
Nie należy stosować regulatora
prędkości na śliskiej nawierzchni lub
drodze o dużym natężeniu ruchu.
W przypadku stromych zjazdów
ogranicznik prędkości może nie być
w stanie utrzymać zaprogramowanej
prędkości.
W przypadku stromego podjazdu albo
holowania przyczepy osiągnięcie albo
utrzymanie zaprogramowanej prędkości
może okazać się niemożliwe.
Stosowanie dywaników
niezatwierdzonych przez Toyota może
spowodować nieprawidłowe działanie
ogranicznika prędkości.
Aby uniknąć ryzyka zablokowania
pedałów:
- należy poprawnie zamocować
dywanik,
- nigdy nie kłaść jednego dywanika na drugim.
Proace_PL.indb 23501/08/2016 10:33

236
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Adaptive cruise control ("CRUISE")
System umożliwia automatyczne
utrzymanie prędkości pojazdu z war tością
zaprogramowaną przez kierowcę.
Umożliwia zachowanie ( jeżeli sytuacja na to
pozwala) ustawionej bezpiecznej odległości
od pojazdu poprzedzającego.
W menu Jazda włączyć/wyłączyć " Aktywny
regulator prędkości ".
Stan funkcji jest zapamiętany przy
wyłączeniu silnika.
Włączanie / wyłączanie
Pokrętło wyboru regulatora powinno
być w położeniu "CRUISE",
w przeciwnym razie wybór nie
zostanie uwzględniony.
Włączanie lub wyłączanie funkcji
odbywa się z poziomu menu
konfiguracyjnego samochodu.
Z ekranem dotykowym
1. Wybór trybu regulatora.
2. Programowanie prędkości / Zmniejszenie
wartości.
3. Programowanie prędkości / Zwiększenie
wartości.
4. Pauza/wznawianie regulacji.
5. Jeśli jest on zamontowany w pojeździe,
wyświetlić wykaz zapamiętanych
prędkości lub wpisać do pamięci prędkość
sugerowaną przez układ Road Sign Assist.
6. Wybór odległości pomiędzy pojazdami
("Blisko ", "Normalne ", "Odległe ").
Sterowanie przy kierownicy
Odległość pomiędzy pojazdami została
ustawiona domyślnie jako " Normalne".
W przeciwnym razie ostatnia
wprowadzona wartość zostanie
uwzględniona przy włączeniu funkcji.
Proace_PL.indb 23601/08/2016 10:33

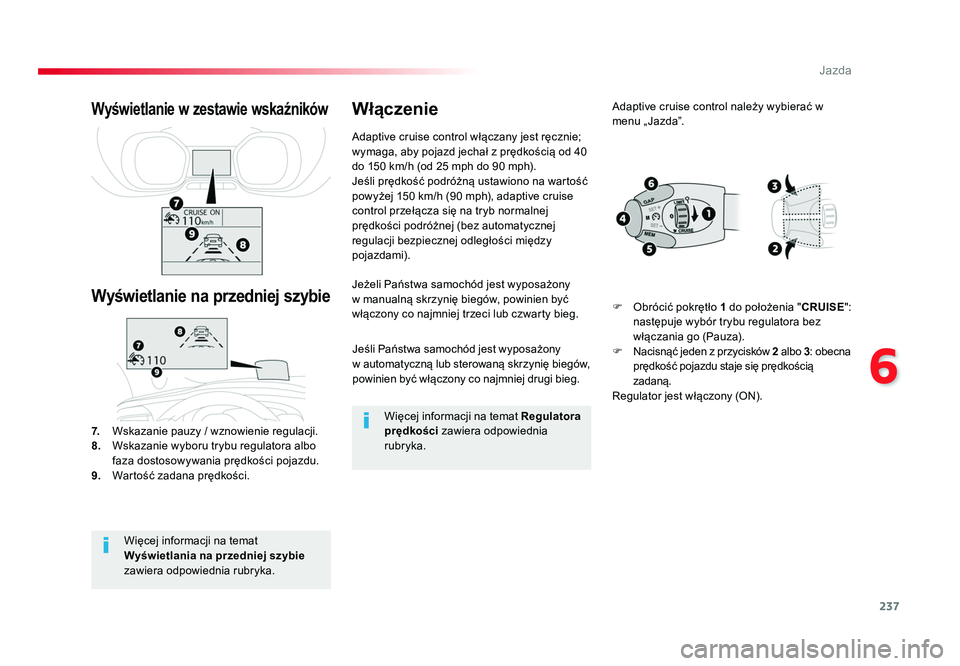

237
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Jeśli Państwa samochód jest wyposażony
w automatyczną lub sterowaną skrzynię biegów,
powinien być włączony co najmniej drugi bieg.
Jeżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, powinien być
włączony co najmniej trzeci lub czwarty bieg.
7. Wskazanie pauzy / wznowienie regulacji.
8. Wskazanie wyboru trybu regulatora albo
faza dostosowywania prędkości pojazdu.
9. Wartość zadana prędkości.
Wyświetlanie w zestawie wskaźników
Wyświetlanie na przedniej szybie
Adaptive cruise control włączany jest ręcznie;
wymaga, aby pojazd jechał z prędkością od 40
do 150 km/h (od 25 mph do 90 mph).
Jeśli prędkość podróżną ustawiono na wartość
powyżej 150 km/h (90 mph), adaptive cruise
control przełącza się na tryb normalnej
prędkości podróżnej (bez automatycznej
regulacji bezpiecznej odległości między
pojazdami).
Włączenie
Więcej informacji na temat
Wyświetlania na przedniej szybie
zawiera odpowiednia rubryka. Więcej informacji na temat Regulatora
prędkości
zawiera odpowiednia
rubryka. Adaptive cruise control należy wybierać w
menu „ Jazda”.
F Obrócić pokrętło
1 do położenia "CRUISE":
następuje wybór trybu regulatora bez
włączania go (Pauza).
F Nacisnąć jeden z przycisków 2 albo 3 : obecna
prędkość pojazdu staje się prędkością
zadaną.
Regulator jest włączony (ON).
Proace_PL.indb 23701/08/2016 10:33

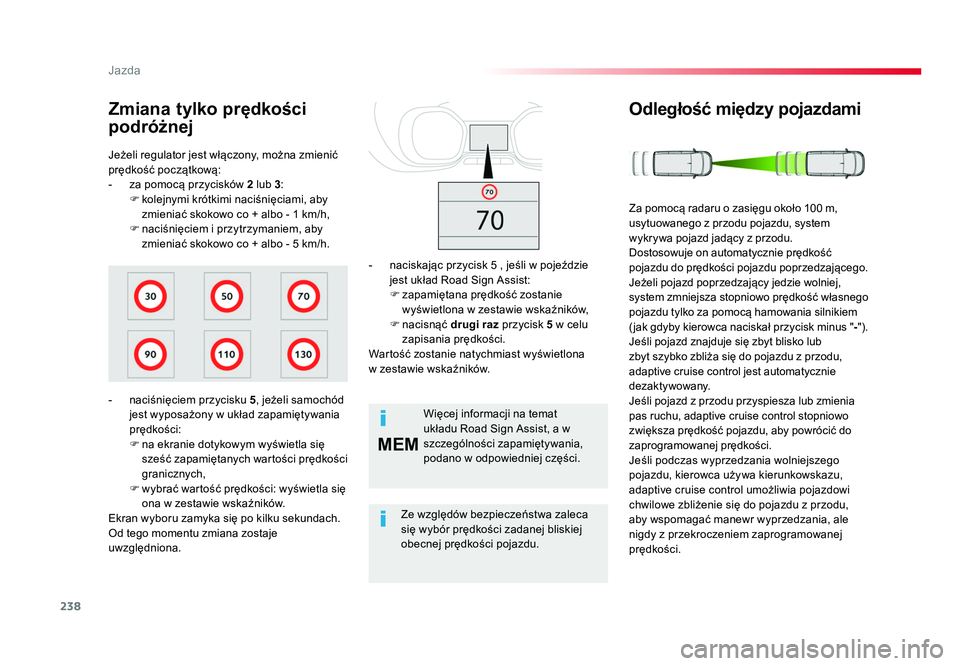

238
MEM
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Jeżeli regulator jest włączony, można zmienić
prędkość początkową:
- za pomocą przycisków 2 lub 3:
F kolejnymi krótkimi naciśnięciami, aby zmieniać skokowo co + albo - 1 km/h,
F naciśnięciem i przytrzymaniem, aby zmieniać skokowo co + albo - 5 km/h.
Zmiana tylko prędkości
podróżnej
- naciśnięciem przycisku 5, jeżeli samochód
jest wyposażony w układ zapamiętywania
prędkości:
F na ekranie dotykowym wyświetla się sześć zapamiętanych wartości prędkości
granicznych,
F wybrać wartość prędkości: wyświetla się ona w zestawie wskaźników.
Ekran wyboru zamyka się po kilku sekundach.
Od tego momentu zmiana zostaje
uwzględniona. Więcej informacji na temat
układu Road Sign Assist, a w
szczególności zapamiętywania,
podano w odpowiedniej części.
Ze względów bezpieczeństwa zaleca
się wybór prędkości zadanej bliskiej
obecnej prędkości pojazdu.
- naciskając przycisk 5 , jeśli w pojeździe
jest układ Road Sign Assist:
F zapamiętana prędkość zostanie
wyświetlona w zestawie wskaźników,
F nacisnąć drugi raz przycisk 5 w celu
zapisania prędkości.
Wartość zostanie natychmiast wyświetlona
w zestawie wskaźników.
Odległość między pojazdami
Za pomocą radaru o zasięgu około 100 m,
usytuowanego z przodu pojazdu, system
wykrywa pojazd jadący z przodu.
Dostosowuje on automatycznie prędkość
pojazdu do prędkości pojazdu poprzedzającego.
Jeżeli pojazd poprzedzający jedzie wolniej,
system zmniejsza stopniowo prędkość własnego
pojazdu tylko za pomocą hamowania silnikiem
( jak gdyby kierowca naciskał przycisk minus " -").
Jeśli pojazd znajduje się zbyt blisko lub
zbyt szybko zbliża się do pojazdu z przodu,
adaptive cruise control jest automatycznie
dezaktywowany.
Jeśli pojazd z przodu przyspiesza lub zmienia
pas ruchu, adaptive cruise control stopniowo
zwiększa prędkość pojazdu, aby powrócić do
zaprogramowanej prędkości.
Jeśli podczas wyprzedzania wolniejszego
pojazdu, kierowca używa kierunkowskazu,
adaptive cruise control umożliwia pojazdowi
chwilowe zbliżenie się do pojazdu z przodu,
aby wspomagać manewr wyprzedzania, ale
nigdy z przekroczeniem zaprogramowanej
prędkości.
Proace_PL.indb 23801/08/2016 10:33

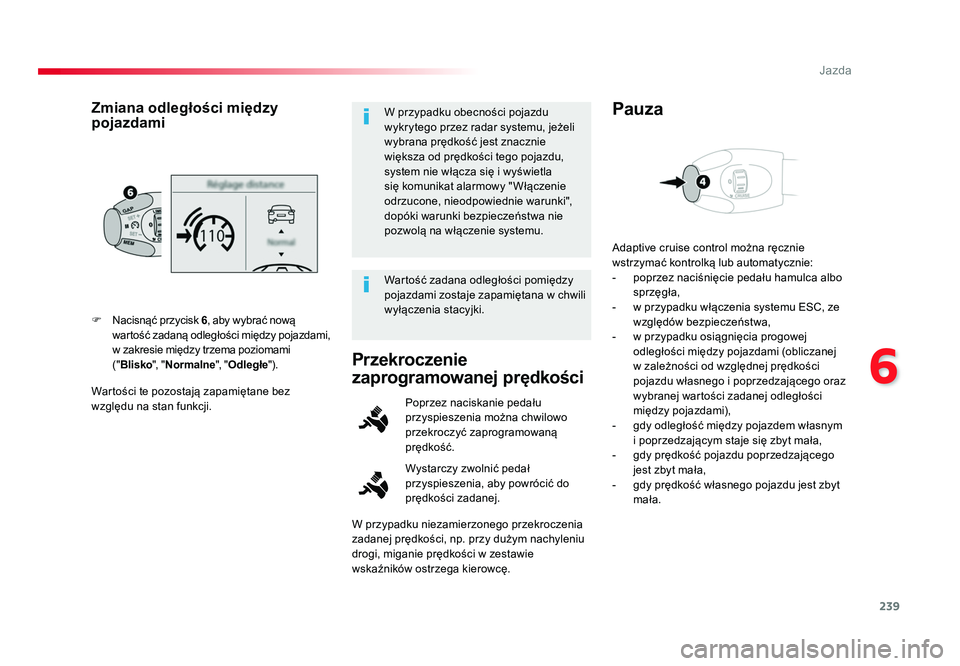

239
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Wartości te pozostają zapamiętane bez
względu na stan funkcji. F Nacisnąć przycisk 6, aby wybrać nową
wartość zadaną odległości między pojazdami,
w zakresie między trzema poziomami
(" Blisko ", "Normalne ", "Odległe ").
Zmiana odległości między
pojazdamiW przypadku obecności pojazdu
wykrytego przez radar systemu, jeżeli
wybrana prędkość jest znacznie
większa od prędkości tego pojazdu,
system nie włącza się i wyświetla
się komunikat alarmowy " Włączenie
odrzucone, nieodpowiednie warunki",
dopóki warunki bezpieczeństwa nie
pozwolą na włączenie systemu.
Wartość zadana odległości pomiędzy
pojazdami zostaje zapamiętana w chwili
wyłączenia stacyjki.
Przekroczenie
zaprogramowanej prędkości
Wystarczy zwolnić pedał
przyspieszenia, aby powrócić do
prędkości zadanej. Poprzez naciskanie pedału
przyspieszenia można chwilowo
przekroczyć zaprogramowaną
prędkość. Adaptive cruise control można ręcznie
wstrzymać kontrolką lub automatycznie:
- poprzez naciśnięcie pedału hamulca albo
sprzęgła,
- w przypadku włączenia systemu ESC, ze względów bezpieczeństwa,
- w przypadku osiągnięcia progowej odległości między pojazdami (obliczanej
w zależności od względnej prędkości
pojazdu własnego i poprzedzającego oraz
wybranej wartości zadanej odległości
między pojazdami),
- gdy odległość między pojazdem własnym
i poprzedzającym staje się zbyt mała,
- gdy prędkość pojazdu poprzedzającego jest zbyt mała,
- gdy prędkość własnego pojazdu jest zbyt mała.
Pauza
W przypadku niezamierzonego przekroczenia
zadanej prędkości, np. przy dużym nachyleniu
drogi, miganie prędkości w zestawie
wskaźników ostrzega kierowcę.
Proace_PL.indb 23901/08/2016 10:33

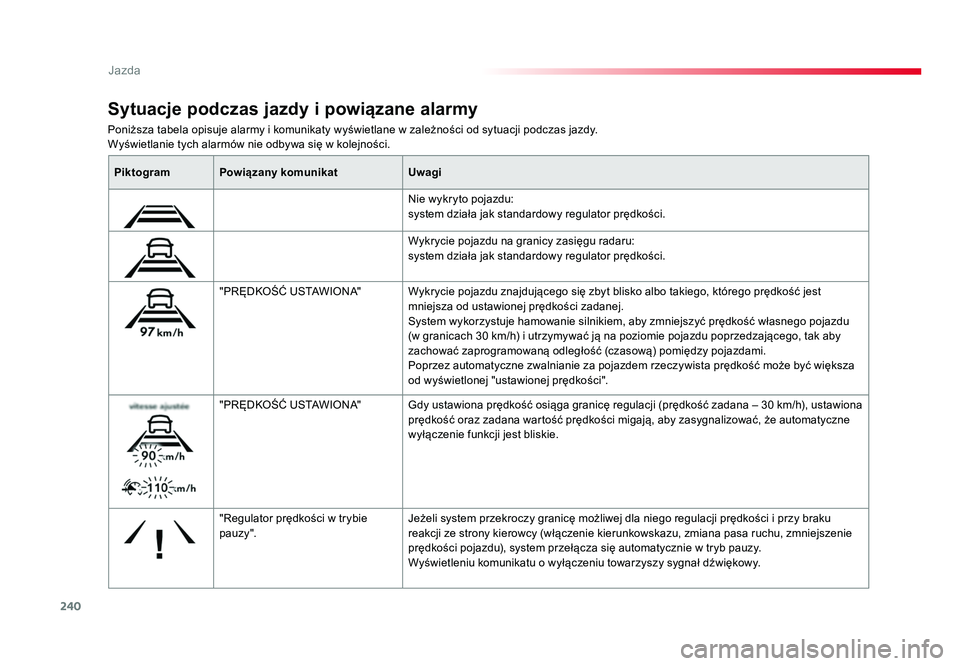

240
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
Poniższa tabela opisuje alarmy i komunikaty wyświetlane w zależności od sytuacji podczas jazdy.
Wyświetlanie tych alarmów nie odbywa się w kolejności.
Sytuacje podczas jazdy i powiązane alarmy
PiktogramPowiązany komunikat Uwagi
Nie wykryto pojazdu:
system działa jak standardowy regulator prędkości.
Wykrycie pojazdu na granicy zasięgu radaru:
system działa jak standardowy regulator prędkości.
"PRĘDKOŚĆ USTAWIONA" Wykrycie pojazdu znajdującego się zbyt blisko albo takiego, którego prędkość jest mniejsza od ustawionej prędkości zadanej.
System wykorzystuje hamowanie silnikiem, aby zmniejszyć prędkość własnego pojazdu
(w granicach 30 km/h) i utrzymywać ją na poziomie pojazdu poprzedzającego, tak aby
zachować zaprogramowaną odległość (czasową) pomiędzy pojazdami.
Poprzez automatyczne zwalnianie za pojazdem rzeczywista prędkość może być większa
od wyświetlonej "ustawionej prędkości".
"PRĘDKOŚĆ USTAWIONA" Gdy ustawiona prędkość osiąga granicę regulacji (prędkość zadana – 30 km/h), ustawiona prędkość oraz zadana wartość prędkości migają, aby zasygnalizować, że automatyczne
wyłączenie funkcji jest bliskie.
"Regulator prędkości w trybie
pauz y ". Jeżeli system przekroczy granicę możliwej dla niego regulacji prędkości i przy braku
reakcji ze strony kierowcy (włączenie kierunkowskazu, zmiana pasa ruchu, zmniejszenie
prędkości pojazdu), system przełącza się automatycznie w tryb pauzy.
Wyświetleniu komunikatu o wyłączeniu towarzyszy sygnał dźwiękowy.
Proace_PL.indb 24001/08/2016 10:33
