181
5
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
Grupa 2 un 3 - no 15 līdz 36 kg
L5
"TOYOTA KIDIFIX XP SICT"
Tos var nostiprināt ar automašīnas ISOFIX fiksācijām.
Bērnu piesprādzē ar drošības jostu. L6
"TOYOTA DUO PLUS"
Bērnu piesprādzē ar drošības jostu.
Proace_LV.indb 18126/07/2016 16:12
Page 182 of 516
182
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
Saskaņā ar Eiropas regulām šajā tabulā norādīta bērnu sēdeklīšu, kurus piestiprina ar drošības jostām un kas ir apstiprināti kā
universāli (a), uzstādīšana salonā atkarībā no bērna svara un novietojuma vietas:
Sēdvietas Aptuvenais bērna vecums un svars
Līdz 13 kg
(grupas 0 (b) un 0 +)
Līdz ≈ 1 gadam No 9 līdz 18 kg
(grupa 1)
No 1 līdz ≈ 3 gadiem No 15 līdz 25 kg
(grupa 2)
No 3 līdz ≈ 6 gadiem No 22 līdz 36 kg
(grupa 3)
No 6 līdz ≈ 10 gadiem
Kabīne / 1. rinda (c) (d) Ar atsevišķiem
sēdekļiem,
pasažiera sēdeklis U
UUU
Sēdeklis,
sānu vieta U
UUU
Sēdeklis,
centrālā vieta X
XXX
2. rinda (e) Vieta kreisajā
pusē -
*
Centrālā vieta -*
Vieta labajā pusē -*
Kopsavilkums par bērnu sēdeklīšu, kas nostiprināmi ar
drošības jostām, novietojumu
* Atkarībā no aprikojuma.
Proace_LV.indb 18226/07/2016 16:12
Page 183 of 516
183
5
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
(a) Universāls bērnu sēdeklītis - bērnu
sēdeklīši, kas uzstādāmi visās
automašīnās ar drošības jostu palīdzību.
(b) Grupa 0 - līdz 10 kg. Šūpulīšus un
"autogultiņas" nav iespējams uzstādīt
priekšējā pasažiera sēdeklī.
(c) Pirms bērna sēdeklīša uzstādīšanas šajā
sēdvietā iepazīstieties ar valstī spēkā
esošo likumdošanu.
(d) Ja priekšējā pasažiera vietā uzstādīts
bērna sēdeklītis "ar muguru pret ceļu",
priekšējā pasažiera drošības spilvens ir
obligāti jādeaktivizē. Pretējā gadījumā,
doršības spilvenam atveroties, pastāv
nopietnu savainojumu vai pat nāves risks.
(e) Lai uzstādītu bērnu sēdeklīti aizmugurējā
sēdeklī, pabīdiet uz priekšu priekšējos
sēdekļus, tad iztaisnojiet atzveltni, lai
atbrīvotu pietiekami daudz vietas bērnu
sēdeklītim un bērna kājām. Noņemiet un novietojiet galvas balstu,
pirms uzstādāt bērna sēdeklīti ar
atzveltni pasažiera vietā.
Novietojiet galvas balstu atpakaļ vietā,
tiklīdz bērna sēdeklītis ir noņemts.
U Sēdvieta piemērota "universālas"
kategorijas ar drošības jostām
nostiprināma bērnu sēdeklīša
uzstādīšanai. Bērnu sēdeklīši uzstādīšanai
pozīcijā "ar muguru pret ceļu" un/vai "ar
seju pret ceļu".
X Vieta nav piemērota norādītas svara grupas bērnu sēdeklīšu uzstādīšanai.
Proace_LV.indb 18326/07/2016 16:12
Page 184 of 516
184
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
Saskaņā ar Eiropas regulām šajā tabulā norādīta bērnu sēdeklīšu, kurus piestiprina ar drošības jostām un kas ir apstiprināti kā
universāli (a), uzstādīšana salonā atkarībā no bērna svara un novietojuma vietas:
Sēdvietas Aptuvenais bērna vecums un svars
Līdz 13 kg
(grupas 0 (b) un 0+) Līdz ≈ 1 gadam
No 9 līdz 18 kg
(grupa 1)
No 1 līdz ≈ 3 gadiem No 15 līdz 25 kg
(grupa 2)
No 3 līdz ≈ 6 gadiemNo 22 līdz 36 kg (grupa 3)
No 6 līdz ≈ 10 gadiem
1. rinda (c)
Ar atsevišķiem sēdekļiem, pasažiera sēdeklisPasažiera drošības spilvena slēdzis pozīcijā " OFF"U UUU
Pasažiera drošības spilvena
slēdzis pozīcijā " ON"X UFUFUF
Sēdvietas, centrālā vieta
Pasažiera drošības spilvena slēdzis pozīcijā " OFF"X XXX
Pasažiera drošības spilvena
slēdzis pozīcijā " ON"X XXX
Sēdvietas, centrālā vieta
Pasažiera drošības spilvena slēdzis pozīcijā " OFF"U UUU
Pasažiera drošības spilvena
slēdzis pozīcijā " ON"X UFUFUF
2. rinda Sānu vieta kreisajā pusē
UUUU
Centrālā vieta UUUU
Sānu vieta labajā pusē UUUU
3. rinda Sānu vieta kreisajā pusē
UUUU
Centrālā vieta UUUU
Sānu vieta labajā pusē UUUU
Proace_LV.indb 18426/07/2016 16:12
Page 185 of 516
185
5
Drošība
Jumpy _lv_Chap05_securite_ed01-2016

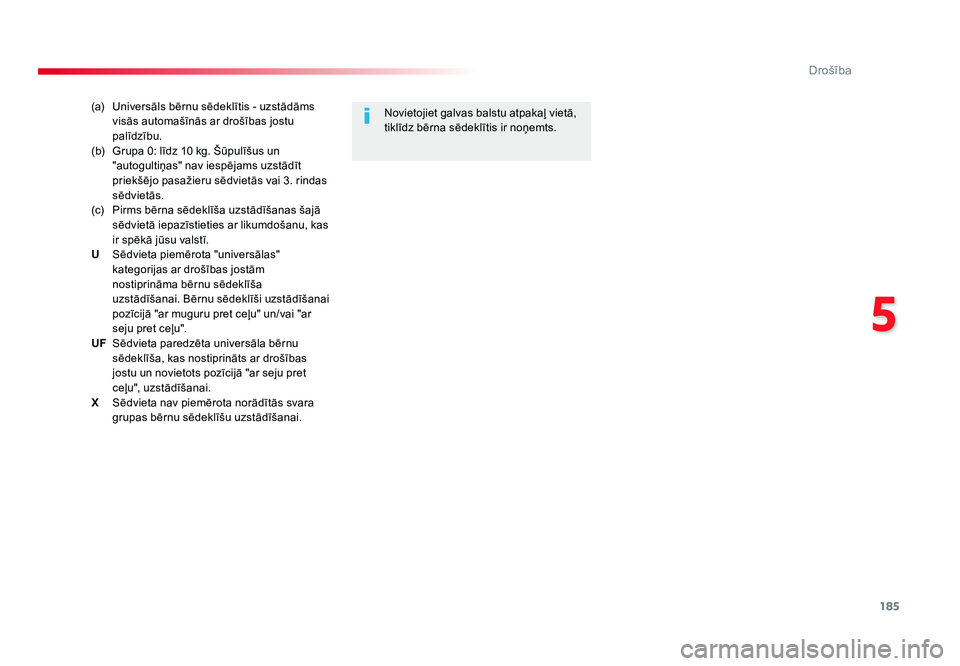

(a) Universāls bērnu sēdeklītis - uzstādāms
visās automašīnās ar drošības jostu
palīdzību.
(b) Grupa 0: līdz 10 kg. Šūpulīšus un
"autogultiņas" nav iespējams uzstādīt
priekšējo pasažieru sēdvietās vai 3. rindas
sēdvietās.
(c) Pirms bērna sēdeklīša uzstādīšanas šajā
sēdvietā iepazīstieties ar likumdošanu, kas
ir spēkā jūsu valstī.
U Sēdvieta piemērota "universālas" kategorijas ar drošības jostām
nostiprināma bērnu sēdeklīša
uzstādīšanai. Bērnu sēdeklīši uzstādīšanai
pozīcijā "ar muguru pret ceļu" un/vai "ar
seju pret ceļu".
UF Sēdvieta paredzēta universāla bērnu
sēdeklīša, kas nostiprināts ar drošības
jostu un novietots pozīcijā "ar seju pret
ceļu", uzstādīšanai.
X Sēdvieta nav piemērota norādītās svara grupas bērnu sēdeklīšu uzstādīšanai. Novietojiet galvas balstu atpakaļ vietā,
tiklīdz bērna sēdeklītis ir noņemts.
Proace_LV.indb 18526/07/2016 16:12
Page 186 of 516
186
Drošība
Jumpy _lv_Chap05_securite_ed01-2016

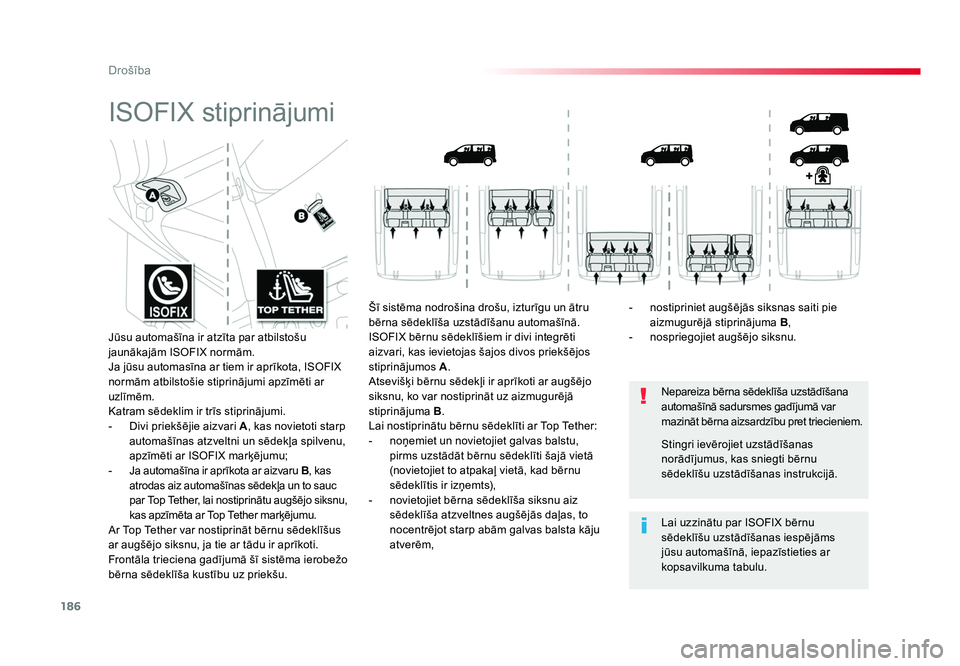

ISOFIX stiprinājumi
Nepareiza bērna sēdeklīša uzstādīšana
automašīnā sadursmes gadījumā var
mazināt bērna aizsardzību pret triecieniem.
Lai uzzinātu par ISOFIX bērnu
sēdeklīšu uzstādīšanas iespējāms
jūsu automašīnā, iepazīstieties ar
kopsavilkuma tabulu. Stingri ievērojiet uzstādīšanas
norādījumus, kas sniegti bērnu
sēdeklīšu uzstādīšanas instrukcijā.
Jūsu automašīna ir atzīta par atbilstošu
jaunākajām ISOFIX normām.
Ja jūsu automasīna ar tiem ir aprīkota, ISOFIX
normām atbilstošie stiprinājumi apzīmēti ar
uzlīmēm.
Katram sēdeklim ir trīs stiprinājumi.
- Divi priekšējie aizvari
A, kas novietoti starp
automašīnas atzveltni un sēdekļa spilvenu,
apzīmēti ar ISOFIX marķējumu;
- Ja automašīna ir aprīkota ar aizvaru B, kas
atrodas aiz automašīnas sēdekļa un to sauc
par Top Tether, lai nostiprinātu augšējo siksnu,
kas apzīmēta ar Top Tether marķējumu.
Ar Top Tether var nostiprināt bērnu sēdeklīšus
ar augšējo siksnu, ja tie ar tādu ir aprīkoti.
Frontāla trieciena gadījumā šī sistēma ierobežo
bērna sēdeklīša kustību uz priekšu. Šī sistēma nodrošina drošu, izturīgu un ātru
bērna sēdeklīša uzstādīšanu automašīnā.
ISOFIX bērnu sēdeklīšiem ir divi integrēti
aizvari, kas ievietojas šajos divos priekšējos
stiprinājumos
A.
Atsevišķi bērnu sēdekļi ir aprīkoti ar augšējo
siksnu, ko var nostiprināt uz aizmugurējā
stiprinājuma B.
Lai nostiprinātu bērnu sēdeklīti ar Top Tether:
- noņemiet un novietojiet galvas balstu, pirms uzstādāt bērnu sēdeklīti šajā vietā
(novietojiet to atpakaļ vietā, kad bērnu
sēdeklītis ir izņemts),
- novietojiet bērna sēdeklīša siksnu aiz sēdeklīša atzveltnes augšējās daļas, to
nocentrējot starp abām galvas balsta kāju
atverēm, - nostipriniet augšējās siksnas saiti pie
aizmugurējā stiprinājuma B,
- nospriegojiet augšējo siksnu.
Proace_LV.indb 18626/07/2016 16:12
Page 187 of 516
187
5
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
To y o t a ieteiktie ISOFIX bērnu sēdeklīši
To y o t a piedāvā ISOFIX bērnu sēdeklīšu klāstu, kas ir saderīgi un apstiprināti jūsu automašīnai.
Lai noskaidrotu to, kādā veidā sēdeklītis ir nostiprināms un izņemams, skatiet arī bērnu sēdeklīša ražotāja lietošanas instrukciju.
"TOYOTA GO + BABY- SAFE PLUS"
un tā ISOFIX pamatne (izmēra klase E)
Grupa 0+ no dzimšanas brīža līdz 13 kg
Ievieto pozīcijā "ar muguru pret ceļu",
izmantojot ISOFIX pamatni, kas nostiprināma
pie cilpas A .
Pamatne sastāv no augstumā regulējama
atbalsta stieņa, kas atbalstāms pret
automašīnas grīdu.
Šis bērnu sēdeklītis var būt nostiprināms ar
drošības jostu. Šajā gadījumā automašīnas
sēdeklim tiek izmantots un ar trīspunktu
drošības jostu nostiprināts vienīgi bērnu
sēdeklīša korpuss. " T OYO TA
DUO PLUS "
(izmēra klase B1)
Grupa 1 - no 9 līdz 18 kg
Uzstādāms vienīgi pozīcijā "ar seju pret ceļu".
Stiprināms pie gredzeniem A un augšējā
stiprinājuma B, izmantojot augšējo, tā saukto,
TOP TETHER siksnu.
3 sēdeklīša korpusa slīpuma pozīcijas: sēdus,
atpūtas un guļus pozīcija.
Šo bērnu sēdeklīti var arī uzstādīt vietās,
kas nav aprīkotas ar ISOFIX stiprinājumiem.
Šajā gadījumā obligāti nostipriniet to pret
automašīnas sēdekli ar trīspunktu drošības
jostu. Noregulējiet automašīnas priekšējo
sēdekli tā, lai bērna kājas neskartu tā
atzveltni.
Proace_LV.indb 18726/07/2016 16:12
Page 188 of 516
188
Drošība
Jumpy _lv_Chap05_securite_ed01-2016

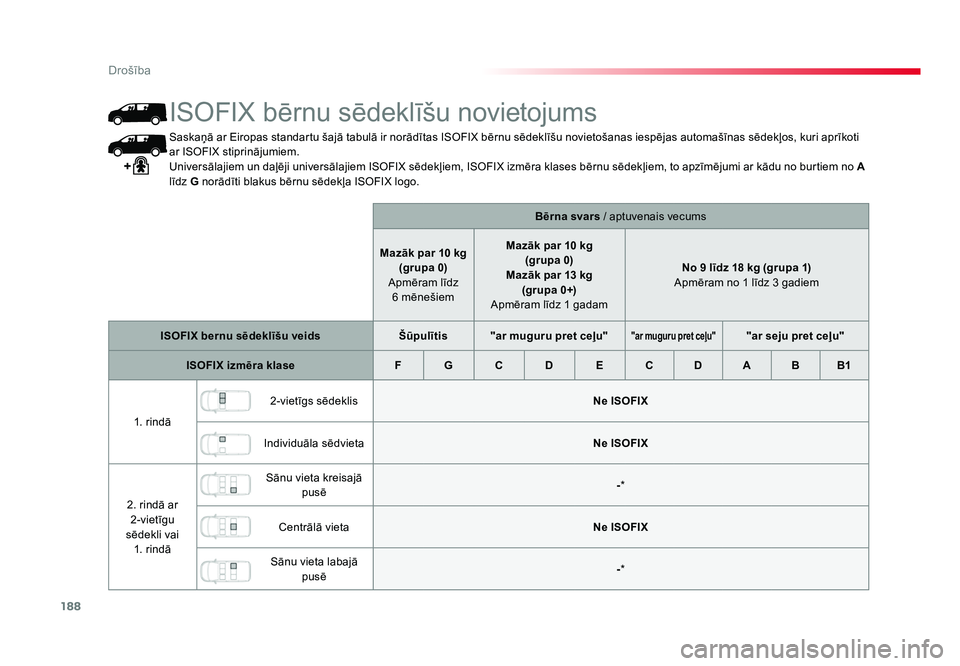

Saskaņā ar Eiropas standartu šajā tabulā ir norādītas ISOFIX bērnu sēdeklīšu novietošanas iespējas automašīnas sēdekļos, kuri aprīkoti
ar ISOFIX stiprinājumiem.
Universālajiem un daļēji universālajiem ISOFIX sēdekļiem, ISOFIX izmēra klases bērnu sēdekļiem, to apzīmējumi ar kādu no burtiem no A
līdz G norādīti blakus bērnu sēdekļa ISOFIX logo.
Bērna svars / aptuvenais vecums
Mazāk par 10 kg (grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg
(grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
Apmēram no 1 līdz 3 gadiem
ISOFIX bernu sēdeklīšu veids Šūpulītis"ar muguru pret ceļu"
"ar muguru pret ceļu""ar seju pret ceļu"
ISOFIX izmēra klase FG CD E C D ABB1
1. rindā 2-vietīgs sēdeklis
Ne ISOFIX
Individuāla sēdvieta Ne ISOFIX
2. rindā ar 2-vietīgu
sēdekli vai 1. rindā Sānu vieta kreisajā
pusē -
*
Centrālā vieta Ne ISOFIX
Sānu vieta labajā pusē -
*
ISOFIX bērnu sēdeklīšu novietojums
Proace_LV.indb 18826/07/2016 16:12
Page 189 of 516
189
5
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
Bērna svars / atuvenais vecums
Mazāk par 10 kg (grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg (grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
No 1 līdz 3 gadiem
ISOFIX bērnu sēdeklīša veids Šūpulītis"ar muguru pret ceļu"
"ar muguru pret ceļu""ar seju pret ceļu"
ISOFIX izmēra klase FG CD E C D ABB1
2. rindā ar
individuālām
sēdvietām un 1. rinda Sānu sēdvieta
kreisajā pusē -
*
Centrālā vieta Ne ISOFIX
Sānu sēdvieta labajā pusē -
*
IUF Vieta, kas piemērota universālo ISOFIX
sēdeklīšu uzstādīšanai pozīcijā "ar seju
pret ceļu", nostiprinot ar augšējo siksnu.
IL Vieta, kura piemērota daļēji universālo
ISOFIX sēdeklīšu nostiprināšanai:
- "ar muguru pret ceļu" aprīkots ar augšējo siksnu vai balstu;
- "ar seju pret ceļu" aprīkots ar balstu;
- šūpulītis aprīkots ar augšējo siksnu vai balstu. * Atkarībā no aprīkojuma. Lai iegūtu sīkāku informāciju par
ISOFIX
stiprinājumiem un augšējo
siksnu, skatiet attiecīgo sadaļu.
Kad bērnu sēdeklītis ir noņemts,
novietojiet galvas balstu atpakaļ vietā.
X Vieta nav piemērota ISOFIX bērnu
sēdeklīša vai šūpulīša uzstādīšanai
norādītai svara grupai.
Proace_LV.indb 18926/07/2016 16:12
Page 190 of 516
190
Drošība
Jumpy _lv_Chap05_securite_ed01-2016
Saskaņā ar Eiropas standartu šajā tabulā ir norādītas ISOFIX bērnu sēdeklīšu novietošanas iespējas automašīnas sēdekļos, kuri aprīkoti
ar ISOFIX stiprinājumiem.
Universālajiem un daļēji universālajiem ISOFIX sēdekļiem, ISOFIX izmēra klases bērnu sēdekļiem, to apzīmējumi ar kādu no burtiem no A
līdz G norādīti blakus bērnu sēdekļa ISOFIX logo.
Bērna svars / aptuvenais vecums
Mazāk par 1 0 kg
(grupa 0)
Apmēram līdz 6 mēnešiem Mazāk par 10 kg
(grupa 0)
Mazāk par 13 kg
(grupa 0+)
Apmēram līdz 1 gadam No 9 līdz 18 kg (grupa 1)
Apmēram no 1 līdz 3 gadiem
ISOFIX bērnu sēdeklīšu veids Šūpulītis (1)"ar muguru pret ceļu"
"ar muguru
pret ceļu""ar seju pret ceļu"
ISOFIX izmēra klase FGCD E C D ABB1
1. rinda (a) Individuālas
sēdvietas
vai 2-vietīgs sēdeklis pasažiera drošības
spilvens pozīcijā " OFF" Ne ISOFIX
pasažiera drošības
spilvens pozīcijā " ON" Ne ISOFIX
2. rinda Sānu sēdvieta kreisajā pusē
XIL (3) IL (2) IL IL (2) IUF, IL
Centrālā vieta (b) XIL (3) IL (2) IL IL (2) IUF, IL
Sānu sēdvieta labajā pusē XIL (3) IL (2) IL IL (2) IUF, IL
