TOYOTA PROACE 2019 Lietošanas Instrukcija (in Latvian)

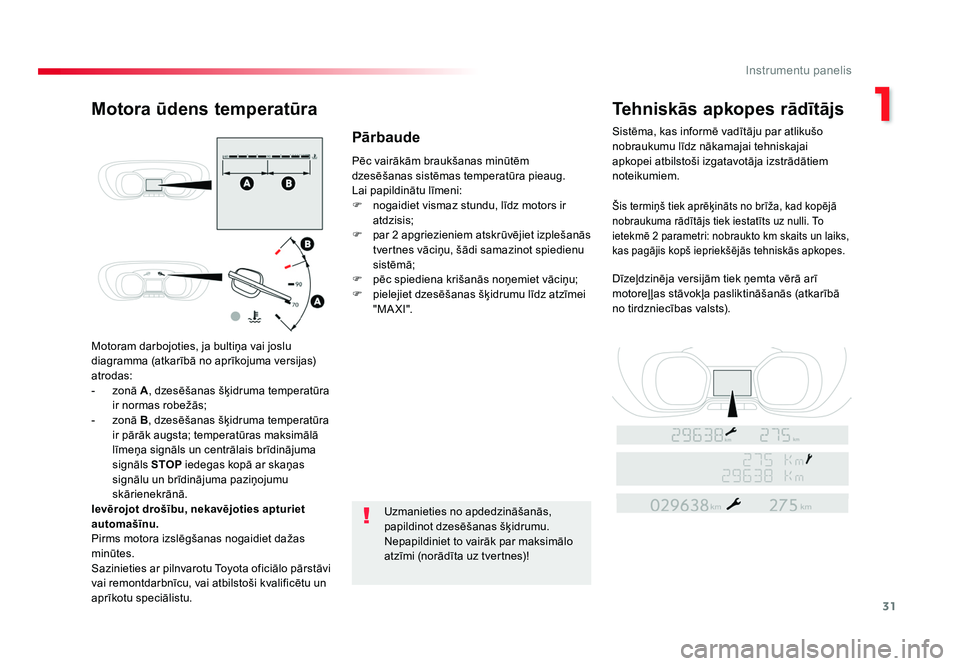

31
1
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016
Motoram darbojoties, ja bultiņa vai joslu
diagramma (atkarībā no aprīkojuma versijas)
atrodas:
- zonā A, dzesēšanas šķidruma temperatūra
ir normas robežās;
- zonā B, dzesēšanas šķidruma temperatūra
ir pārāk augsta; temperatūras maksimālā
līmeņa signāls un centrālais brīdinājuma
signāls STOP iedegas kopā ar skaņas
signālu un brīdinājuma paziņojumu
skārienekrānā.
Ievērojot drošību, nekavējoties apturiet
automašīnu.
Pirms motora izslēgšanas nogaidiet dažas
minūtes.
Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi
vai remontdarbnīcu, vai atbilstoši kvalificētu un
aprīkotu speciālistu. Pēc vairākām braukšanas minūtēm
dzesēšanas sistēmas temperatūra pieaug.
Lai papildinātu līmeni:
F nogaidiet vismaz stundu, līdz motors ir
atdzisis;
F par 2 apgriezieniem atskrūvējiet izplešanās tvertnes vāciņu, šādi samazinot spiedienu
sistēmā;
F pēc spiediena krišanās noņemiet vāciņu;
F pielejiet dzesēšanas šķidrumu līdz atzīmei " M A X I ".
Uzmanieties no apdedzināšanās,
papildinot dzesēšanas šķidrumu.
Nepapildiniet to vairāk par maksimālo
atzīmi (norādīta uz tvertnes)!
Motora ūdens temperatūra Tehniskās apkopes rādītājs
Sistēma, kas informē vadītāju par atlikušo
nobraukumu līdz nākamajai tehniskajai
apkopei atbilstoši izgatavotāja izstrādātiem
noteikumiem.
Šis termiņš tiek aprēķināts no brīža, kad kopējā
nobraukuma rādītājs tiek iestatīts uz nulli. To
ietekmē 2 parametri: nobraukto km skaits un laiks,
kas pagājis kopš iepriekšējās tehniskās apkopes.
Dīzeļdzinēja versijām tiek ņemta vērā arī
motoreļ ļas stāvokļa pasliktināšanās (atkarībā
no tirdzniecības valsts).
Pārbaude
Proace_LV.indb 3126/07/2016 16:11

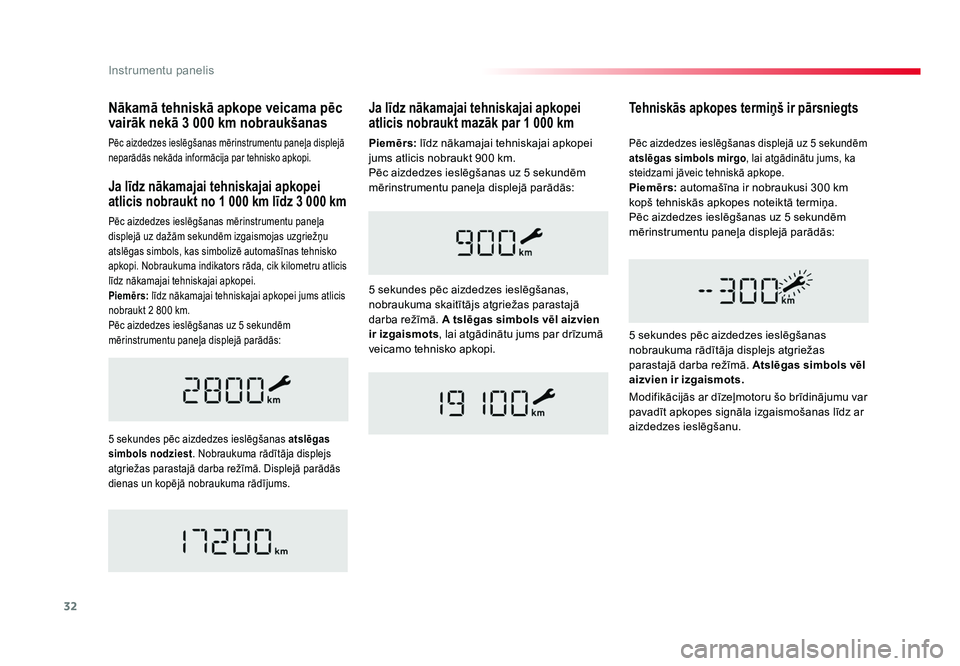

32
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016
Ja līdz nākamajai tehniskajai apkopei
atlicis nobraukt no 1 000 km līdz 3 000 km
Pēc aizdedzes ieslēgšanas mērinstrumentu paneļa
displejā uz dažām sekundēm izgaismojas uzgriežņu
atslēgas simbols, kas simbolizē automašīnas tehnisko
apkopi. Nobraukuma indikators rāda, cik kilometru atlicis
līdz nākamajai tehniskajai apkopei.
Piemērs: līdz nākamajai tehniskajai apkopei jums atlicis
nobraukt 2 800 km.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm
mērinstrumentu paneļa displejā parādās:
5 sekundes pēc aizdedzes ieslēgšanas atslēgas
simbols nodziest . Nobraukuma rādītāja displejs
atgriežas parastajā darba režīmā. Displejā parādās
dienas un kopējā nobraukuma rādījums.
Tehniskās apkopes termiņš ir pārsniegts
5 sekundes pēc aizdedzes ieslēgšanas
nobraukuma rādītāja displejs atgriežas
parastajā darba režīmā. Atslēgas simbols vēl
aizvien ir izgaismots .
Pēc aizdedzes ieslēgšanas displejā uz 5 sekundēm
atslēgas simbols mirgo , lai atgādinātu jums, ka
steidzami jāveic tehniskā apkope.
Piemērs: automašīna ir nobraukusi 300 km
kopš tehniskās apkopes noteiktā termiņa.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm
mērinstrumentu paneļa displejā parādās:
Ja līdz nākamajai tehniskajai apkopei
atlicis nobraukt mazāk par 1 000 km
5 sekundes pēc aizdedzes ieslēgšanas,
nobraukuma skaitītājs atgriežas parastajā
darba režīmā. A tslēgas simbols vēl aizvien
ir izgaismots , lai atgādinātu jums par drīzumā
veicamo tehnisko apkopi.
Modifikācijās ar dīzeļmotoru šo brīdinājumu var
pavadīt apkopes signāla izgaismošanas līdz ar
aizdedzes ieslēgšanu.
Nākamā tehniskā apkope veicama pēc
vairāk nekā 3 000 km nobraukšanas
Pēc aizdedzes ieslēgšanas mērinstrumentu paneļa displejā
neparādās nekāda informācija par tehnisko apkopi.Piemērs: līdz nākamajai tehniskajai apkopei
jums atlicis nobraukt 900 km.
Pēc aizdedzes ieslēgšanas uz 5 sekundēm
mērinstrumentu paneļa displejā parādās:
Proace_LV.indb 3226/07/2016 16:11

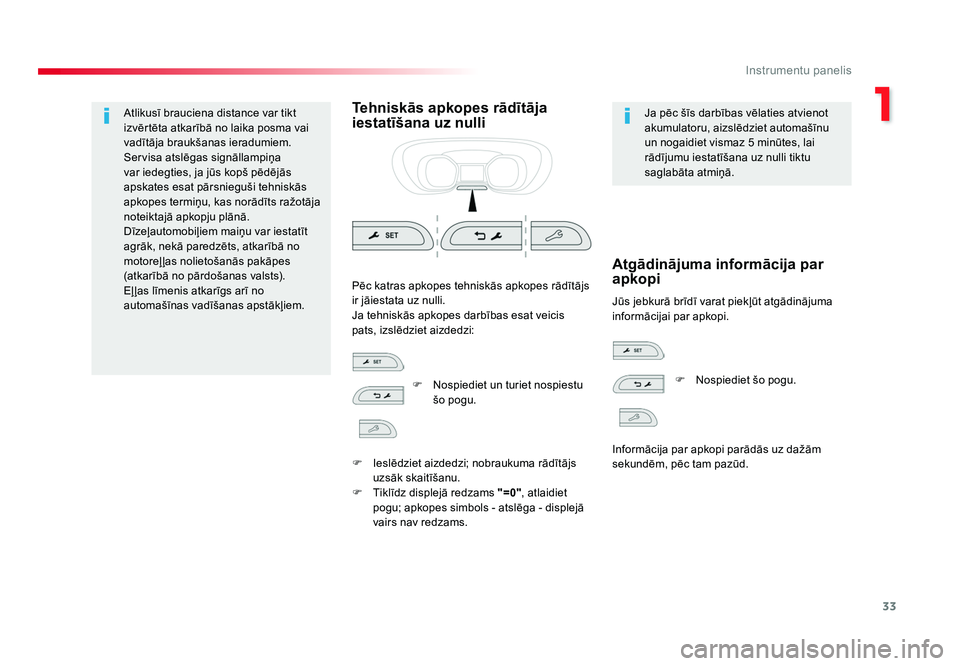

33
1
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016
Atlikusī brauciena distance var tikt
izvērtēta atkarībā no laika posma vai
vadītāja braukšanas ieradumiem.
Servisa atslēgas signāllampiņa
var iedegties, ja jūs kopš pēdējās
apskates esat pārsnieguši tehniskās
apkopes termiņu, kas norādīts ražotāja
noteiktajā apkopju plānā.
Dīzeļautomobiļiem maiņu var iestatīt
agrāk, nekā paredzēts, atkarībā no
motoreļļas nolietošanās pakāpes
(atkarībā no pārdošanas valsts).
Eļ ļas līmenis atkarīgs arī no
automašīnas vadīšanas apstākļiem.Tehniskās apkopes rādītāja
iestatīšana uz nulliJa pēc šīs darbības vēlaties atvienot
akumulatoru, aizslēdziet automašīnu
un nogaidiet vismaz 5 minūtes, lai
rādījumu iestatīšana uz nulli tiktu
saglabāta atmiņā.
Jūs jebkurā brīdī varat piekļūt atgādinājuma
informācijai par apkopi.
Pēc katras apkopes tehniskās apkopes rādītājs
ir jāiestata uz nulli.
Ja tehniskās apkopes darbības esat veicis
pats, izslēdziet aizdedzi:
Atgādinājuma informācija par
apkopi
F
Nospiediet un turiet nospiestu
šo pogu.
F Ieslēdziet aizdedzi; nobraukuma rādītājs uzsāk skaitīšanu.
F Tiklīdz displejā redzams "=0" , atlaidiet
pogu; apkopes simbols - atslēga - displejā
vairs nav redzams. F Nospiediet šo pogu.
Informācija par apkopi parādās uz dažām
sekundēm, pēc tam pazūd.
Proace_LV.indb 3326/07/2016 16:11

34
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016

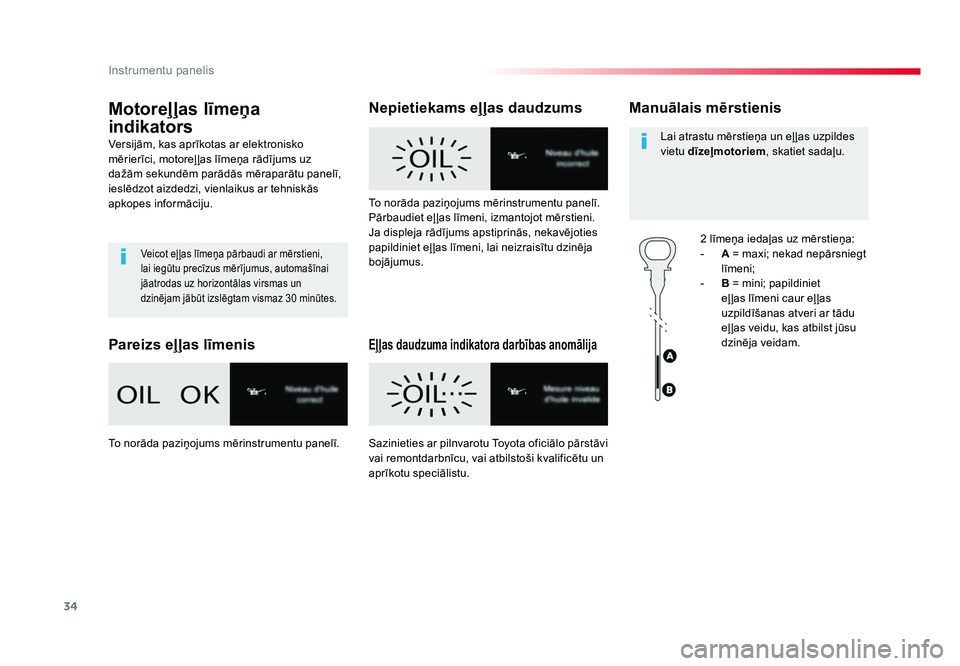

Motoreļļas līmeņa
indikators
Versijām, kas aprīkotas ar elektronisko
mērierīci, motoreļ ļas līmeņa rādījums uz
dažām sekundēm parādās mēraparātu panelī,
ieslēdzot aizdedzi, vienlaikus ar tehniskās
apkopes informāciju.
Veicot eļ ļas līmeņa pārbaudi ar mērstieni,
lai iegūtu precīzus mērījumus, automašīnai
jāatrodas uz horizontālas virsmas un
dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenisNepietiekams eļļas daudzumsEļļas daudzuma indikatora darbības anomālija
Manuālais mērstienis
2 līmeņa iedaļas uz mērstieņa:
-
A = maxi; nekad nepārsniegt
līmeni;
- B = mini; papildiniet
eļ ļas līmeni caur eļ ļas
uzpildīšanas atveri ar tādu
eļ ļas veidu, kas atbilst jūsu
dzinēja veidam.
Lai atrastu mērstieņa un eļ ļas uzpildes
vietu
dīzeļmotoriem , skatiet sadaļu.
To norāda paziņojums mērinstrumentu panelī.
Pārbaudiet eļ ļas līmeni, izmantojot mērstieni.
Ja displeja rādījums apstiprinās, nekavējoties
papildiniet eļ ļas līmeni, lai neizraisītu dzinēja
bojājumus.
To norāda paziņojums mērinstrumentu panelī. Sazinieties ar pilnvarotu Toyota oficiālo pārstāvi vai remontdarbnīcu, vai atbilstoši kvalificētu un
aprīkotu speciālistu.
Proace_LV.indb 3426/07/2016 16:11

35
1
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016

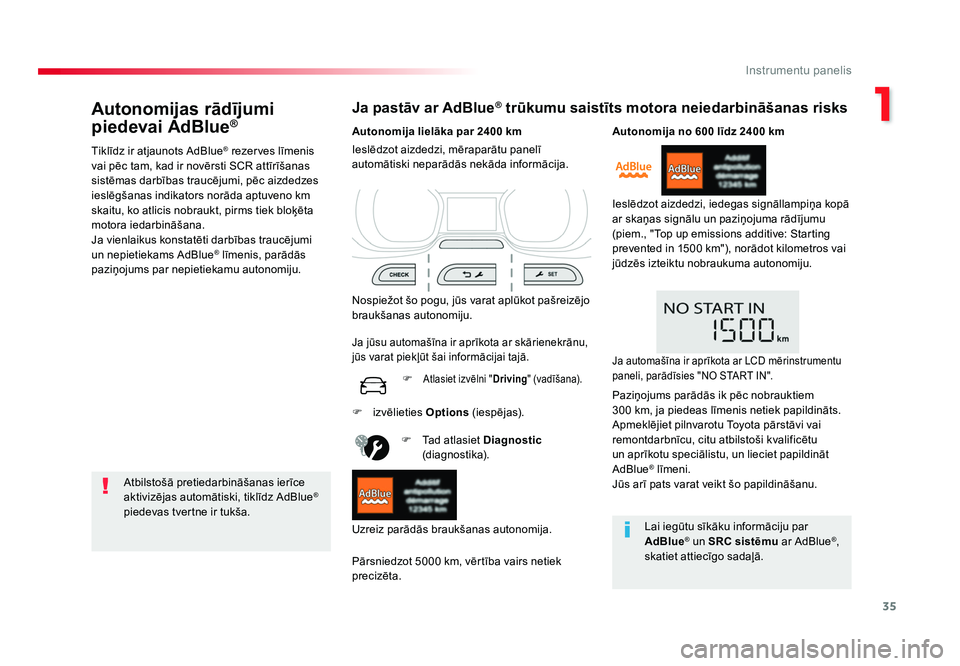

Autonomijas rādījumi
piedevai AdBlue®
Tiklīdz ir atjaunots AdBlue® rezerves līmenis
vai pēc tam, kad ir novērsti SCR attīrīšanas
sistēmas darbības traucējumi, pēc aizdedzes
ieslēgšanas indikators norāda aptuveno km
skaitu, ko atlicis nobraukt, pirms tiek bloķēta
motora iedarbināšana.
Ja vienlaikus konstatēti darbības traucējumi
un nepietiekams AdBlue
® līmenis, parādās
paziņojums par nepietiekamu autonomiju.
Ja pastāv ar AdBlue® trūkumu saistīts motora neiedarbināšanas risks
Atbilstošā pretiedarbināšanas ierīce
aktivizējas automātiski, tiklīdz AdBlue®
piedevas tvertne ir tukša. Autonomija lielāka par 2400 km
Nospiežot šo pogu, jūs varat aplūkot pašreizējo
braukšanas autonomiju.
F Tad atlasiet Diagnostic
(diagnostika).
Pārsniedzot 5000 km, vērtība vairs netiek
precizēta. Ieslēdzot aizdedzi, mēraparātu panelī
automātiski neparādās nekāda informācija.
Uzreiz parādās braukšanas autonomija.
Ja jūsu automašīna ir aprīkota ar skārienekrānu,
jūs varat piekļūt šai informācijai tajā.
F Atlasiet izvēlni " Driving" (vadīšana).
Autonomija no 600 līdz 2400 km
Ieslēdzot aizdedzi, iedegas signāllampiņa kopā
ar skaņas signālu un paziņojuma rādījumu
(piem., "Top up emissions additive: Starting
prevented in 1500 km"), norādot kilometros vai
jūdzēs izteiktu nobraukuma autonomiju.
F izvēlieties Options (i e s p ē j a s).
Lai iegūtu sīkāku informāciju par
AdBlue
® un SRC sistēmu ar AdBlue®,
skatiet attiecīgo sadaļā.
Ja automašīna ir aprīkota ar LCD mērinstrumentu
paneli, parādīsies "NO START IN".
Paziņojums parādās ik pēc nobrauktiem
300 km, ja piedeas līmenis netiek papildināts.
Apmeklējiet pilnvarotu Toyota pārstāvi vai
remontdarbnīcu, citu atbilstoši kvalificētu
un aprīkotu speciālistu, un lieciet papildināt
AdBlue
® līmeni.
Jūs arī pats varat veikt šo papildināšanu.
Proace_LV.indb 3526/07/2016 16:11

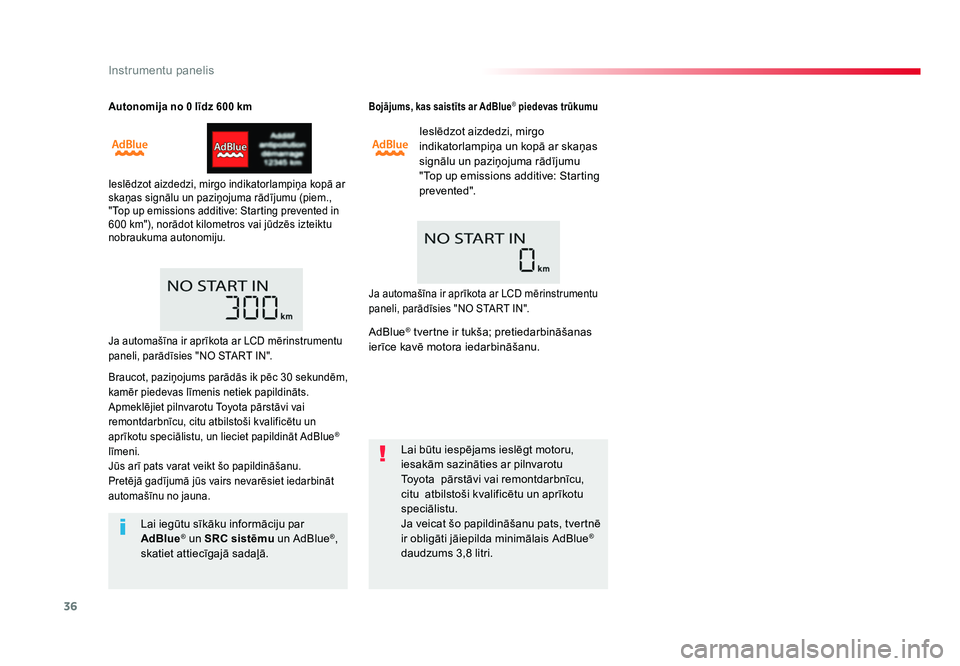

36
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016
Autonomija no 0 līdz 600 km
Ieslēdzot aizdedzi, mirgo indikatorlampiņa kopā ar
skaņas signālu un paziņojuma rādījumu (piem.,
"Top up emissions additive: Starting prevented in
600 km"), norādot kilometros vai jūdzēs izteiktu
nobraukuma autonomiju.Bojājums, kas saistīts ar AdBlue® piedevas trūkumu
Ieslēdzot aizdedzi, mirgo
indikatorlampiņa un kopā ar skaņas
signālu un paziņojuma rādījumu
"Top up emissions additive: Starting
prevented".
Lai būtu iespējams ieslēgt motoru,
iesakām sazināties ar pilnvarotu
Toyota pārstāvi vai remontdarbnīcu,
citu atbilstoši kvalificētu un aprīkotu
speciālistu.
Ja veicat šo papildināšanu pats, tvertnē
ir obligāti jāiepilda minimālais AdBlue
®
daudzums 3,8 litri.
Lai iegūtu sīkāku informāciju par
AdBlue® un SRC sistēmu
un AdBlue®,
skatiet attiecīgajā sadaļā.
Ja automašīna ir aprīkota ar LCD mērinstrumentu
paneli, parādīsies "NO START IN".
Ja automašīna ir aprīkota ar LCD mērinstrumentu
paneli, parādīsies "NO START IN".
Braucot, paziņojums parādās ik pēc 30 sekundēm,
kamēr piedevas līmenis netiek papildināts.
Apmeklējiet pilnvarotu Toyota pārstāvi vai
remontdarbnīcu, citu atbilstoši kvalificētu un
aprīkotu speciālistu, un lieciet papildināt AdBlue
®
līmeni.
Jūs arī pats varat veikt šo papildināšanu.
Pretējā gadījumā jūs vairs nevarēsiet iedarbināt
automašīnu no jauna.
AdBlue® tvertne ir tukša; pretiedarbināšanas
ierīce kavē motora iedarbināšanu.
Proace_LV.indb 3626/07/2016 16:11

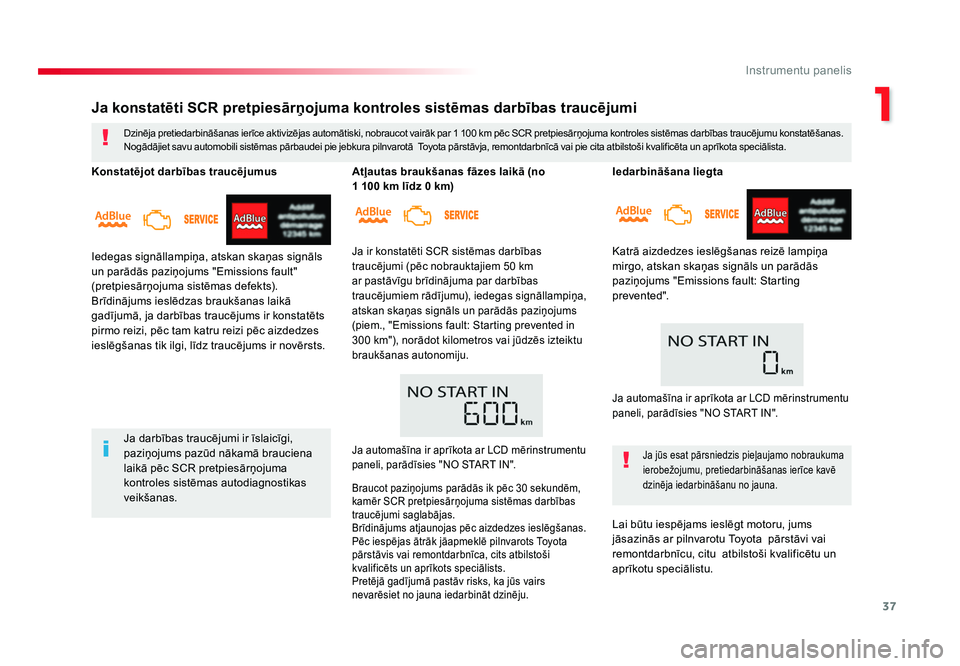

37
1
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016
Iedarbināšana liegta
Katrā aizdedzes ieslēgšanas reizē lampiņa
mirgo, atskan skaņas signāls un parādās
paziņojums "Emissions fault: Starting
prevented".
Ja jūs esat pārsniedzis pieļaujamo nobraukuma
ierobežojumu, pretiedarbināšanas ierīce kavē
dzinēja iedarbināšanu no jauna.
Lai būtu iespējams ieslēgt motoru, jums
jāsazinās ar pilnvarotu Toyota pārstāvi vai
remontdarbnīcu, citu atbilstoši kvalificētu un
aprīkotu speciālistu.
Ja konstatēti SCR pretpiesārņojuma kontroles sistēmas darbības traucējumi
Dzinēja pretiedarbināšanas ierīce aktivizējas automātiski, nobraucot vairāk par 1 100 km pēc SCR pretpiesārņojuma kontroles sistēmas darbības traucējumu konstatēšanas.
Nogādājiet savu automobili sistēmas pārbaudei pie jebkura pilnvarotā Toyota pārstāvja, remontdarbnīcā vai pie cita atbilstoši kvalificēta un aprīkota speciālista.
Ja darbības traucējumi ir īslaicīgi,
paziņojums pazūd nākamā brauciena
laikā pēc SCR pretpiesārņojuma
kontroles sistēmas autodiagnostikas
veikšanas.
Konstatējot darbības traucējumus
Iedegas signāllampiņa, atskan skaņas signāls
un parādās paziņojums "Emissions fault"
(pretpiesārņojuma sistēmas defekts).
Brīdinājums ieslēdzas braukšanas laikā
gadījumā, ja darbības traucējums ir konstatēts
pirmo reizi, pēc tam katru reizi pēc aizdedzes
ieslēgšanas tik ilgi, līdz traucējums ir novērsts.
Atļautas braukšanas fāzes laikā (no
1 100
km līdz 0 km)
Ja ir konstatēti SCR sistēmas darbības
traucējumi (pēc nobrauktajiem 50 km
ar pastāvīgu brīdinājuma par darbības
traucējumiem rādījumu), iedegas signāllampiņa,
atskan skaņas signāls un parādās paziņojums
(piem., "Emissions fault: Starting prevented in
300 km"), norādot kilometros vai jūdzēs izteiktu
braukšanas autonomiju.
Ja automašīna ir aprīkota ar LCD mērinstrumentu
paneli, parādīsies "NO START IN".
Braucot paziņojums parādās ik pēc 30 sekundēm,
kamēr SCR pretpiesārņojuma sistēmas darbības
traucējumi saglabājas.
Brīdinājums atjaunojas pēc aizdedzes ieslēgšanas.
Pēc iespējas ātrāk jāapmeklē pilnvarots Toyota
pārstāvis vai remontdarbnīca, cits atbilstoši
kvalificēts un aprīkots speciālists.
Pretējā gadījumā pastāv risks, ka jūs vairs
nevarēsiet no jauna iedarbināt dzinēju.
Ja automašīna ir aprīkota ar LCD mērinstrumentu
paneli, parādīsies "NO START IN".
Proace_LV.indb 3726/07/2016 16:11

38
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016

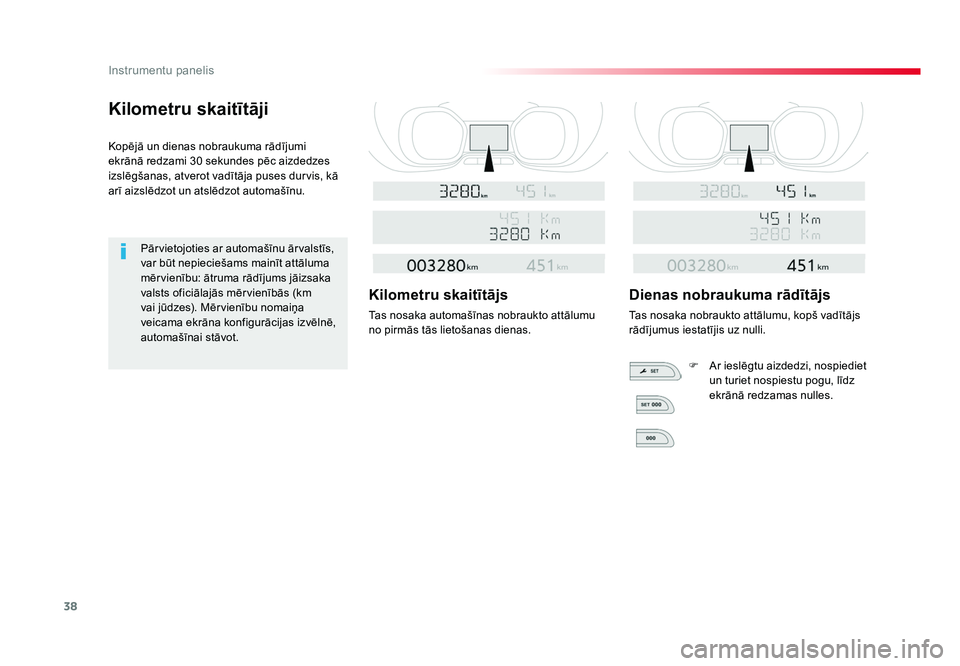

Kilometru skaitītāji
Kopējā un dienas nobraukuma rādījumi
ekrānā redzami 30 sekundes pēc aizdedzes
izslēgšanas, atverot vadītāja puses durvis, kā
arī aizslēdzot un atslēdzot automašīnu.Pārvietojoties ar automašīnu ārvalstīs,
var būt nepieciešams mainīt attāluma
mērvienību: ātruma rādījums jāizsaka
valsts oficiālajās mērvienībās (km
vai jūdzes). Mērvienību nomaiņa
veicama ekrāna konfigurācijas izvēlnē,
automašīnai stāvot.
Kilometru skaitītājs
Tas nosaka automašīnas nobraukto attālumu
no pirmās tās lietošanas dienas.
Dienas nobraukuma rādītājs
Tas nosaka nobraukto attālumu, kopš vadītājs
rādījumus iestatījis uz nulli. F Ar ieslēgtu aizdedzi, nospiediet un turiet nospiestu pogu, līdz
ekrānā redzamas nulles.
Proace_LV.indb 3826/07/2016 16:11

39
1
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016

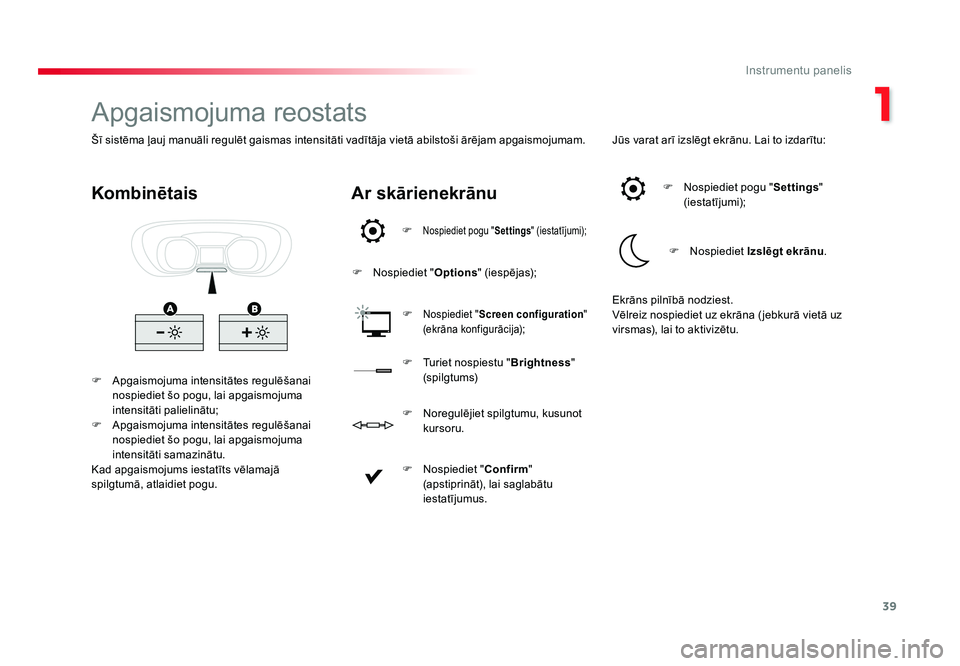

Apgaismojuma reostats
F Apgaismojuma intensitātes regulēšanai
nospiediet šo pogu, lai apgaismojuma
intensitāti palielinātu;
F Apgaismojuma intensitātes regulēšanai
nospiediet šo pogu, lai apgaismojuma
intensitāti samazinātu.
Kad apgaismojums iestatīts vēlamajā
spilgtumā, atlaidiet pogu.
Kombinētais Ar skārienekrānu
F Nospiediet pogu "Settings" (iestatījumi);
F Nospiediet " Options" (iespējas);
F
Nospiediet " Screen configuration "
(ekrāna konfigurācija);
Jūs varat arī izslēgt ekrānu. Lai to izdarītu:
F Turiet nospiestu " Brightness"
(spilgtums) F
Nospiediet pogu " Settings"
(iestatījumi);
F Nospiediet Izslēgt ekrānu .
F Nospiediet " Confirm"
(apstiprināt), lai saglabātu
iestatījumus.
F Noregulējiet spilgtumu, kusunot
kursoru. Ekrāns pilnībā nodziest.
Vēlreiz nospiediet uz ekrāna ( jebkurā vietā uz
virsmas), lai to aktivizētu.
Šī sistēma ļauj manuāli regulēt gaismas intensitāti vadītāja vietā abilstoši ārējam apgaismojumam.
Proace_LV.indb 3926/07/2016 16:11

40
Instrumentu panelis
Jumpy _lv_Chap01_instruments-de-bord_ed01-2016

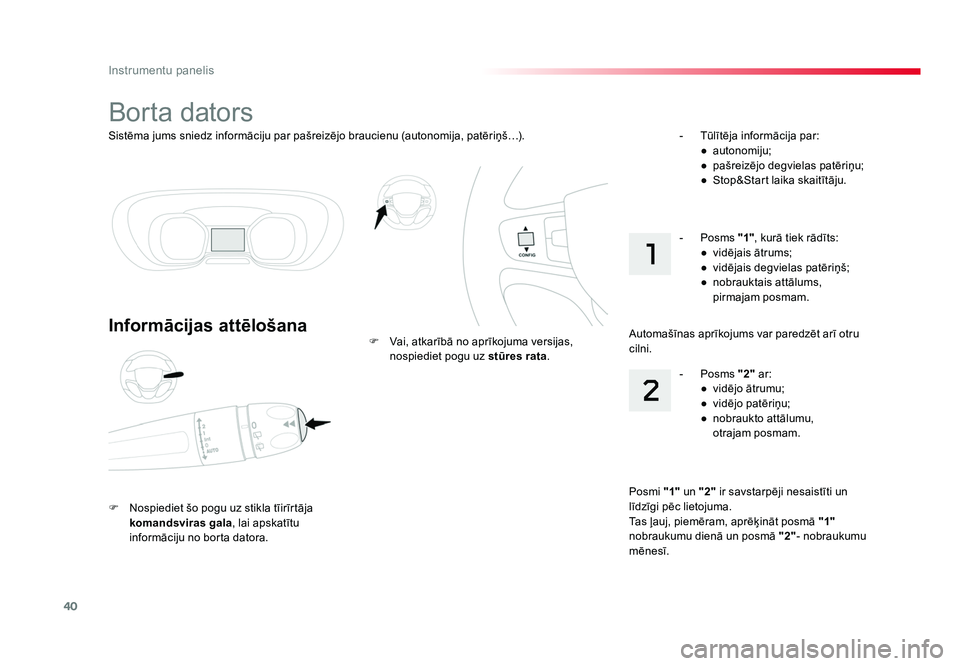

Sistēma jums sniedz informāciju par pašreizējo braucienu (autonomija, patēriņš…).
Borta dators
Informācijas attēlošana
F Nospiediet šo pogu uz stikla tīirīrtāja komandsviras gala , lai apskatītu
informāciju no borta datora. F Vai, atkarībā no aprīkojuma versijas,
nospiediet pogu uz stūres rata. - Tūlītēja informācija par:
● autonomiju;
● pašreizējo degvielas patēriņu;
● Stop&Start laika skaitītāju.
Posmi "1" un "2" ir savstarpēji nesaistīti un
līdzīgi pēc lietojuma.
Tas ļauj, piemēram, aprēķināt posmā "1"
nobraukumu dienā un posmā "2"- nobraukumu
mēnesī. - Posms "2"
ar:
● vidējo ātrumu;
● vidējo patēriņu;
● nobraukto attālumu,
otrajam posmam.
- Posms "1"
, kurā tiek rādīts:
● vidējais ātrums;
● vidējais degvielas patēriņš;
● nobrauktais attālums,
pirmajam posmam.
Automašīnas aprīkojums var paredzēt arī otru
cilni.
Proace_LV.indb 4026/07/2016 16:11
