TOYOTA PROACE 2020 Betriebsanleitungen (in German)

51
Proace_de_Chap02_ouvertures_ed2019_V02

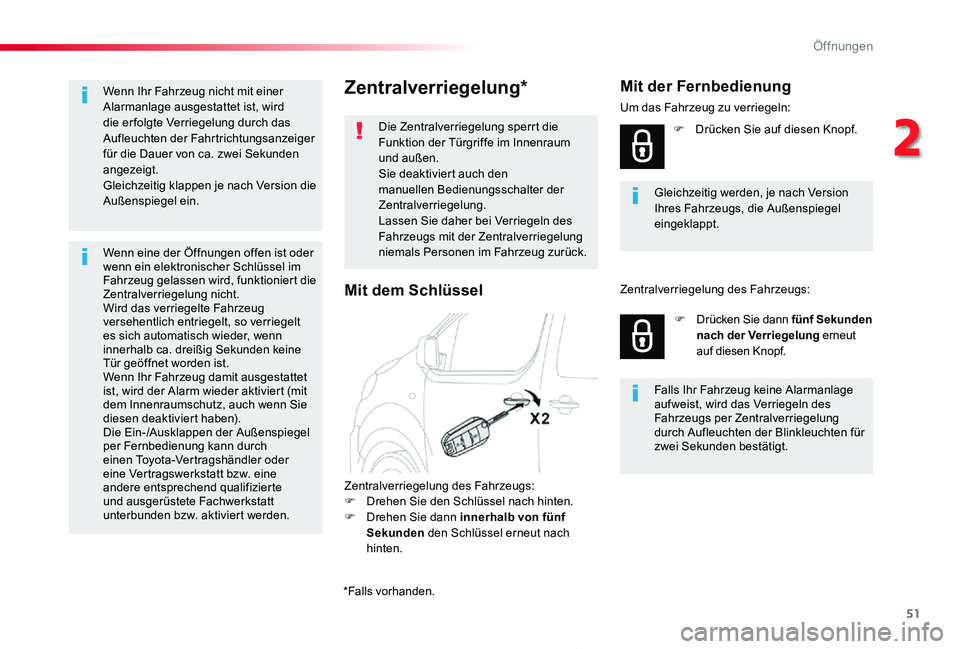

Zentralverriegelung*
Die Zentralverriegelung sperrt die Funktion der Türgriffe im Innenraum und außen.Sie deaktiviert auch den manuellen Bedienungsschalter der Zentralverriegelung.Lassen Sie daher bei Verriegeln des Fahrzeugs mit der Zentralverriegelung niemals Personen im Fahrzeug zurück.
Zentralverriegelung des Fahrzeugs:F Drehen Sie den Schlüssel nach hinten.F Drehen Sie dann innerhalb von fünf Sekunden den Schlüssel erneut nach
hinten.
Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die Außenspiegel eingeklappt.
Mit der Fernbedienung
Um das Fahrzeug zu verriegeln:
F Drücken Sie auf diesen Knopf.
F Drücken Sie dann fünf Sekunden nach der Verriegelung erneut auf diesen Knopf.
Falls Ihr Fahrzeug keine Alarmanlage aufweist, wird das Verriegeln des Fahrzeugs per Zentralverriegelung durch Aufleuchten der Blinkleuchten für zwei Sekunden bestätigt.
Zentralverriegelung des Fahrzeugs:Mit dem Schlüssel
Wenn Ihr Fahrzeug nicht mit einer Alarmanlage ausgestattet ist, wird die er folgte Verriegelung durch das Aufleuchten der Fahrtrichtungsanzeiger für die Dauer von ca. zwei Sekunden angezeigt.Gleichzeitig klappen je nach Version die Außenspiegel ein.
Wenn eine der Öffnungen offen ist oder wenn ein elektronischer Schlüssel im Fahrzeug gelassen wird, funktioniert die Zentralverriegelung nicht.Wird das verriegelte Fahrzeug versehentlich entriegelt, so verriegelt es sich automatisch wieder, wenn innerhalb ca. dreißig Sekunden keine Tür geöffnet worden ist.Wenn Ihr Fahrzeug damit ausgestattet ist, wird der Alarm wieder aktiviert (mit dem Innenraumschutz, auch wenn Sie diesen deaktiviert haben).Die Ein-/Ausklappen der Außenspiegel per Fernbedienung kann durch einen Toyota-Vertragshändler oder eine Vertragswerkstatt bzw. eine andere entsprechend qualifizierte und ausgerüstete Fachwerkstatt unterbunden bzw. aktiviert werden.
*Falls vorhanden.
2
Öffnungen

52

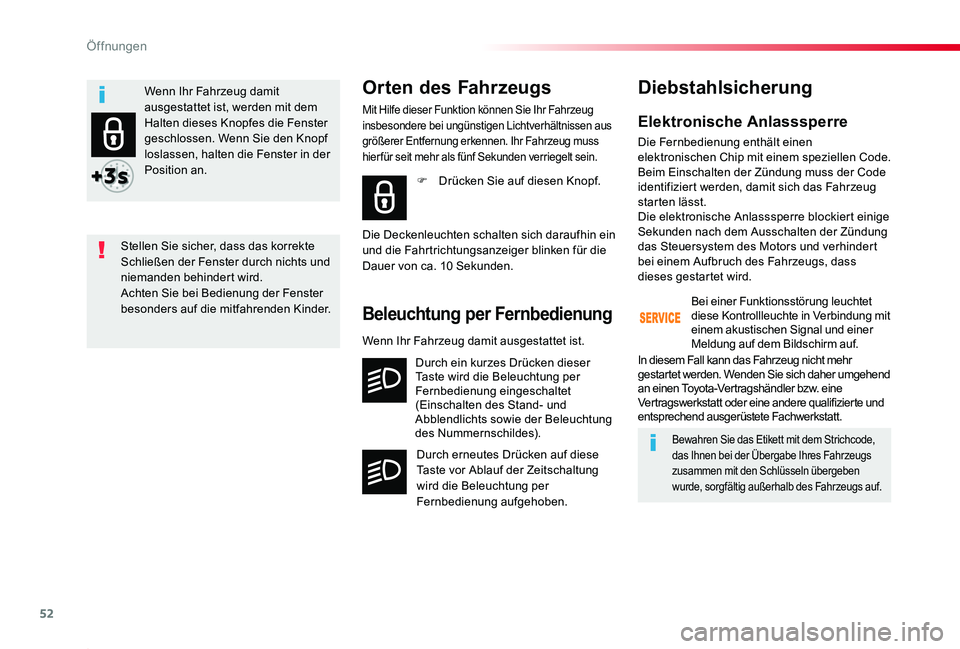

Proace_de_Chap02_ouvertures_ed2019_V02
Elektronische Anlasssperre
Die Fernbedienung enthält einen elektronischen Chip mit einem speziellen Code. Beim Einschalten der Zündung muss der Code identifiziert werden, damit sich das Fahrzeug starten lässt.Die elektronische Anlasssperre blockiert einige Sekunden nach dem Ausschalten der Zündung das Steuersystem des Motors und verhindert bei einem Aufbruch des Fahrzeugs, dass dieses gestartet wird.
F Drücken Sie auf diesen Knopf.
Orten des Fahrzeugs
Mit Hilfe dieser Funktion können Sie Ihr Fahrzeug insbesondere bei ungünstigen Lichtverhältnissen aus größerer Entfernung erkennen. Ihr Fahrzeug muss hier für seit mehr als fünf Sekunden verriegelt sein.
Die Deckenleuchten schalten sich daraufhin ein
und die Fahrtrichtungsanzeiger blinken für die Dauer von ca. 10 Sekunden.
Beleuchtung per Fernbedienung
Durch ein kurzes Drücken dieser Taste wird die Beleuchtung per Fernbedienung eingeschaltet (Einschalten des Stand- und Abblendlichts sowie der Beleuchtung des Nummernschildes).
Durch erneutes Drücken auf diese Taste vor Ablauf der Zeitschaltung wird die Beleuchtung per Fernbedienung aufgehoben.
Diebstahlsicherung
Bei einer Funktionsstörung leuchtet diese Kontrollleuchte in Verbindung mit einem akustischen Signal und einer Meldung auf dem Bildschirm auf.
Bewahren Sie das Etikett mit dem Strichcode, das Ihnen bei der Übergabe Ihres Fahrzeugs zusammen mit den Schlüsseln übergeben wurde, sorgfältig außerhalb des Fahrzeugs auf.
In diesem Fall kann das Fahrzeug nicht mehr gestartet werden. Wenden Sie sich daher umgehend an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Wenn Ihr Fahrzeug damit ausgestattet ist.
Stellen Sie sicher, dass das korrekte Schließen der Fenster durch nichts und niemanden behindert wird.Achten Sie bei Bedienung der Fenster besonders auf die mitfahrenden Kinder.
Wenn Ihr Fahrzeug damit ausgestattet ist, werden mit dem Halten dieses Knopfes die Fenster geschlossen. Wenn Sie den Knopf loslassen, halten die Fenster in der Position an.
Öffnungen

53

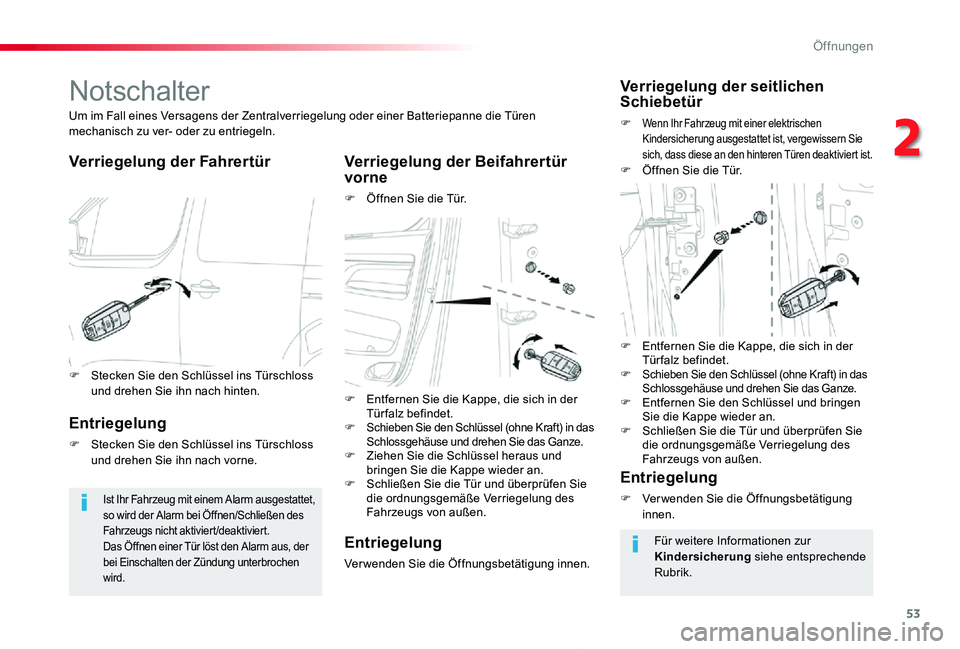

Proace_de_Chap02_ouvertures_ed2019_V02
Notschalter
Verriegelung der FahrertürVerriegelung der Beifahrertür vorne
F Öffnen Sie die Tür.
Um im Fall eines Versagens der Zentralverriegelung oder einer Batteriepanne die Türen mechanisch zu ver- oder zu entriegeln.
Ist Ihr Fahrzeug mit einem Alarm ausgestattet, so wird der Alarm bei Öffnen/Schließen des Fahrzeugs nicht aktiviert/deaktiviert.Das Öffnen einer Tür löst den Alarm aus, der bei Einschalten der Zündung unterbrochen wird.
Verriegelung der seitlichen Schiebetür
F Wenn Ihr Fahrzeug mit einer elektrischen Kindersicherung ausgestattet ist, vergewissern Sie sich, dass diese an den hinteren Türen deaktiviert ist.F Öffnen Sie die Tür.
Entriegelung
F Stecken Sie den Schlüssel ins Türschloss und drehen Sie ihn nach vorne.
Entriegelung
Ver wenden Sie die Öffnungsbetätigung innen.
Entriegelung
F Ver wenden Sie die Öffnungsbetätigung innen.
Für weitere Informationen zur Kindersicherung siehe entsprechende Rubrik.
F Stecken Sie den Schlüssel ins Türschloss und drehen Sie ihn nach hinten.F Entfernen Sie die Kappe, die sich in der Tür falz befindet.F Schieben Sie den Schlüssel (ohne Kraft) in das Schlossgehäuse und drehen Sie das Ganze.F Ziehen Sie die Schlüssel heraus und bringen Sie die Kappe wieder an.F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des Fahrzeugs von außen.
F Entfernen Sie die Kappe, die sich in der Tür falz befindet.F Schieben Sie den Schlüssel (ohne Kraft) in das Schlossgehäuse und drehen Sie das Ganze.F Entfernen Sie den Schlüssel und bringen Sie die Kappe wieder an.F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des Fahrzeugs von außen.
2
Öffnungen

54

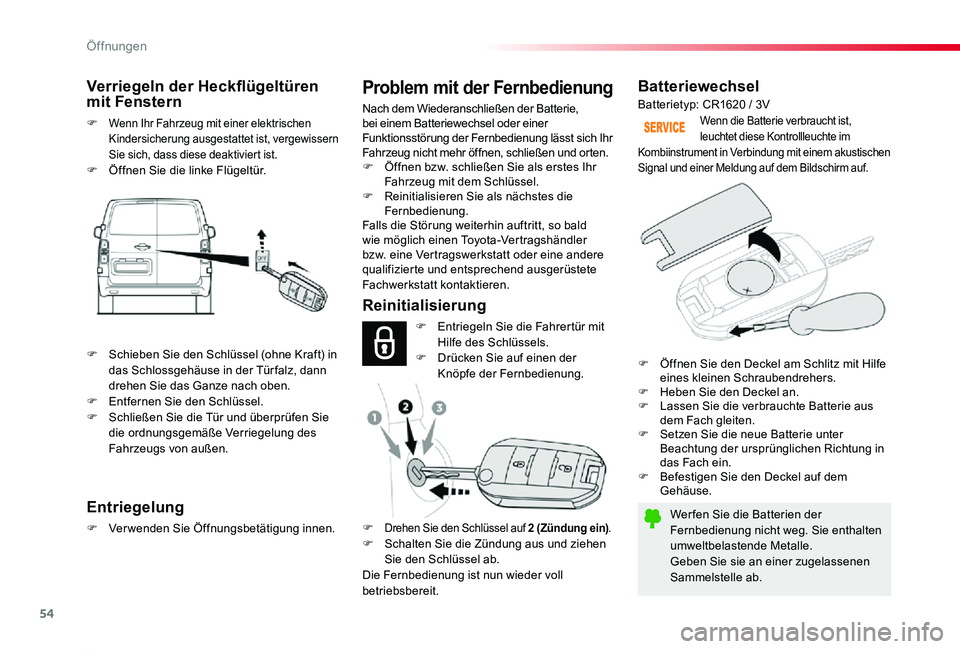

Proace_de_Chap02_ouvertures_ed2019_V02
Batteriewechsel
Wer fen Sie die Batterien der Fernbedienung nicht weg. Sie enthalten umweltbelastende Metalle.Geben Sie sie an einer zugelassenen Sammelstelle ab.
Wenn die Batterie verbraucht ist, leuchtet diese Kontrollleuchte im Kombiinstrument in Verbindung mit einem akustischen Signal und einer Meldung auf dem Bildschirm auf.
Reinitialisierung
Verriegeln der Heckflügeltüren mit Fenstern
F Wenn Ihr Fahrzeug mit einer elektrischen Kindersicherung ausgestattet ist, vergewissern Sie sich, dass diese deaktiviert ist.F Öffnen Sie die linke Flügeltür.
Batterietyp: CR1620 / 3V
F Entriegeln Sie die Fahrertür mit Hilfe des Schlüssels.F Drücken Sie auf einen der Knöpfe der Fernbedienung.
F Drehen Sie den Schlüssel auf 2 (Zündung ein).F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab.Die Fernbedienung ist nun wieder voll betriebsbereit.
Entriegelung
F Verwenden Sie Öffnungsbetätigung innen.
Problem mit der Fernbedienung
Nach dem Wiederanschließen der Batterie, bei einem Batteriewechsel oder einer Funktionsstörung der Fernbedienung lässt sich Ihr Fahrzeug nicht mehr öffnen, schließen und orten.F Öffnen bzw. schließen Sie als erstes Ihr Fahrzeug mit dem Schlüssel.F Reinitialisieren Sie als nächstes die Fernbedienung.Falls die Störung weiterhin auftritt, so bald wie möglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
F Öffnen Sie den Deckel am Schlitz mit Hilfe eines kleinen Schraubendrehers.F Heben Sie den Deckel an.F Lassen Sie die verbrauchte Batterie aus dem Fach gleiten.F Setzen Sie die neue Batterie unter Beachtung der ursprünglichen Richtung in das Fach ein.F Befestigen Sie den Deckel auf dem Gehäuse.
F Schieben Sie den Schlüssel (ohne Kraft) in das Schlossgehäuse in der Tür falz, dann drehen Sie das Ganze nach oben.F Entfernen Sie den Schlüssel.F Schließen Sie die Tür und überprüfen Sie die ordnungsgemäße Verriegelung des
Fahrzeugs von außen.
Öffnungen

55

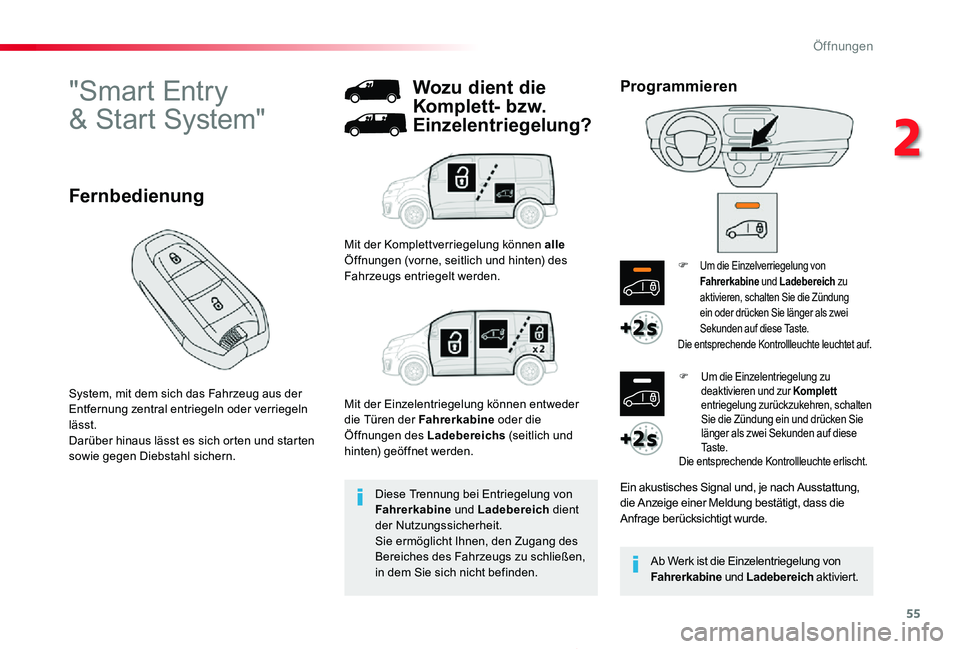

Proace_de_Chap02_ouvertures_ed2019_V02
"Smart Entry
& Start System"
System, mit dem sich das Fahrzeug aus der Entfernung zentral entriegeln oder verriegeln lässt.Darüber hinaus lässt es sich orten und starten sowie gegen Diebstahl sichern.
Fernbedienung
Diese Trennung bei Entriegelung von Fahrerkabine und Ladebereich dient der Nutzungssicherheit.Sie ermöglicht Ihnen, den Zugang des Bereiches des Fahrzeugs zu schließen, in dem Sie sich nicht befinden.
Wozu dient die
Komplett- bzw.
Einzelentriegelung?
Mit der Komplettverriegelung können alle Öffnungen (vorne, seitlich und hinten) des Fahrzeugs entriegelt werden.
Mit der Einzelentriegelung können entweder die Türen der Fahrerkabine oder die Öffnungen des Ladebereichs (seitlich und hinten) geöffnet werden.
F Um die Einzelverriegelung von Fahrerkabine und Ladebereich zu aktivieren, schalten Sie die Zündung ein oder drücken Sie länger als zwei Sekunden auf diese Taste.Die entsprechende Kontrollleuchte leuchtet auf.
Ein akustisches Signal und, je nach Ausstattung, die Anzeige einer Meldung bestätigt, dass die Anfrage berücksichtigt wurde.
F Um die Einzelentriegelung zu deaktivieren und zur Komplett entriegelung zurückzukehren, schalten Sie die Zündung ein und drücken Sie länger als zwei Sekunden auf diese Ta s t e .Die entsprechende Kontrollleuchte erlischt.
Ab Werk ist die Einzelentriegelung von Fahrerkabine und Ladebereich aktiviert.
Programmieren
2
Öffnungen

56

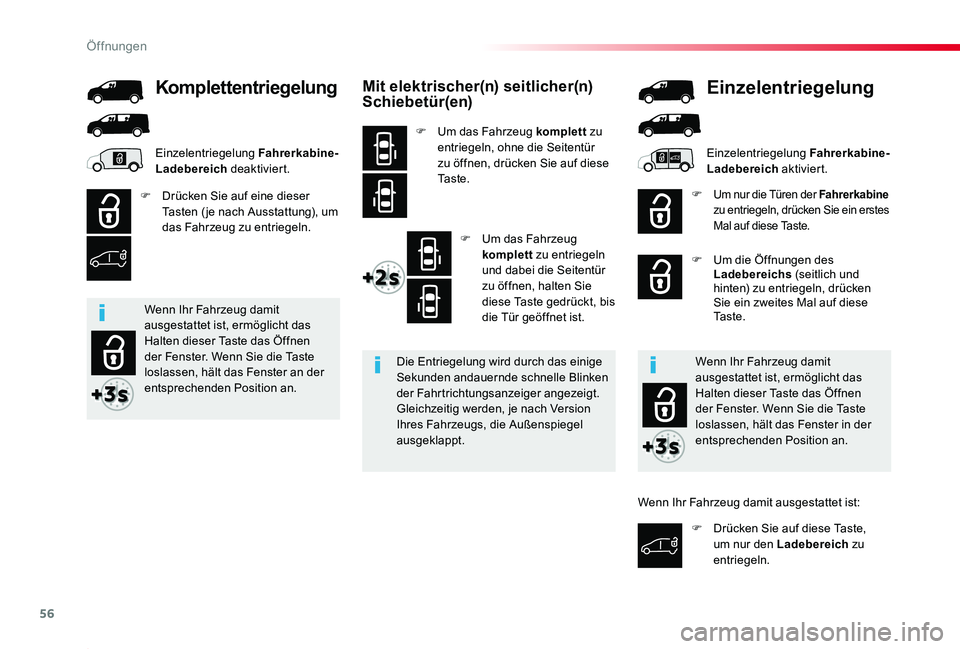

Proace_de_Chap02_ouvertures_ed2019_V02
Mit elektrischer(n) seitlicher(n) Schiebetür(en)
F Um das Fahrzeug komplett zu entriegeln, ohne die Seitentür zu öffnen, drücken Sie auf diese Ta s t e .
F Um das Fahrzeug komplett zu entriegeln und dabei die Seitentür zu öffnen, halten Sie diese Taste gedrückt, bis die Tür geöffnet ist.
Die Entriegelung wird durch das einige Sekunden andauernde schnelle Blinken der Fahrtrichtungsanzeiger angezeigt.Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die Außenspiegel ausgeklappt.
F Drücken Sie auf eine dieser Tasten ( je nach Ausstattung), um das Fahrzeug zu entriegeln.
F Um nur die Türen der Fahrerkabine zu entriegeln, drücken Sie ein erstes Mal auf diese Taste.
F Um die Öffnungen des Ladebereichs (seitlich und hinten) zu entriegeln, drücken Sie ein zweites Mal auf diese Ta s t e .
KomplettentriegelungEinzelentriegelung
Einzelentriegelung Fahrerkabine-Ladebereich deaktiviert.Einzelentriegelung Fahrerkabine-Ladebereich aktiviert.
Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht das Halten dieser Taste das Öffnen der Fenster. Wenn Sie die Taste loslassen, hält das Fenster an der entsprechenden Position an.
Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht das Halten dieser Taste das Öffnen der Fenster. Wenn Sie die Taste loslassen, hält das Fenster in der entsprechenden Position an.
F Drücken Sie auf diese Taste, um nur den Ladebereich zu entriegeln.
Wenn Ihr Fahrzeug damit ausgestattet ist:
Öffnungen

57

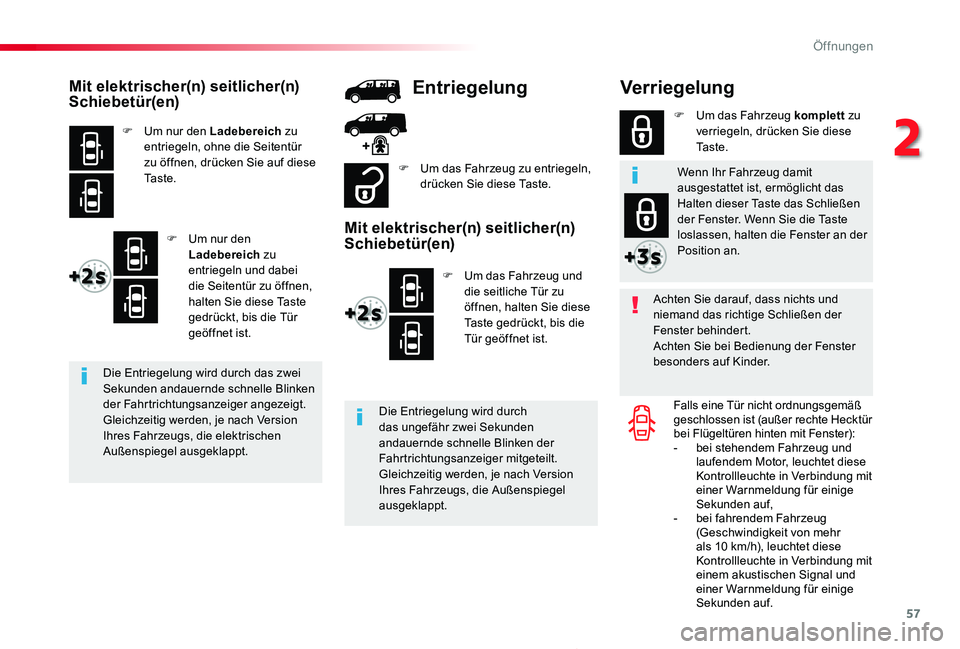

Proace_de_Chap02_ouvertures_ed2019_V02
Verriegelung
Achten Sie darauf, dass nichts und niemand das richtige Schließen der Fenster behindert.Achten Sie bei Bedienung der Fenster besonders auf Kinder.
Falls eine Tür nicht ordnungsgemäß geschlossen ist (außer rechte Hecktür bei Flügeltüren hinten mit Fenster):- bei stehendem Fahrzeug und laufendem Motor, leuchtet diese Kontrollleuchte in Verbindung mit einer Warnmeldung für einige Sekunden auf,- bei fahrendem Fahrzeug (Geschwindigkeit von mehr als 10 km/h), leuchtet diese Kontrollleuchte in Verbindung mit einem akustischen Signal und einer Warnmeldung für einige Sekunden auf.
F Um das Fahrzeug komplett zu verriegeln, drücken Sie diese Ta s t e .
F Um das Fahrzeug zu entriegeln, drücken Sie diese Taste.
Mit elektrischer(n) seitlicher(n) Schiebetür(en)
Mit elektrischer(n) seitlicher(n) Schiebetür(en)
F Um nur den Ladebereich zu entriegeln, ohne die Seitentür zu öffnen, drücken Sie auf diese Ta s t e .
F Um nur den Ladebereich zu entriegeln und dabei die Seitentür zu öffnen, halten Sie diese Taste gedrückt, bis die Tür geöffnet ist.
F Um das Fahrzeug und die seitliche Tür zu öffnen, halten Sie diese Taste gedrückt, bis die Tür geöffnet ist.
Die Entriegelung wird durch das ungefähr zwei Sekunden andauernde schnelle Blinken der Fahrtrichtungsanzeiger mitgeteilt.Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die Außenspiegel ausgeklappt.
Die Entriegelung wird durch das zwei Sekunden andauernde schnelle Blinken der Fahrtrichtungsanzeiger angezeigt.Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die elektrischen Außenspiegel ausgeklappt.
Entriegelung
Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht das Halten dieser Taste das Schließen der Fenster. Wenn Sie die Taste loslassen, halten die Fenster an der Position an.
2
Öffnungen

58

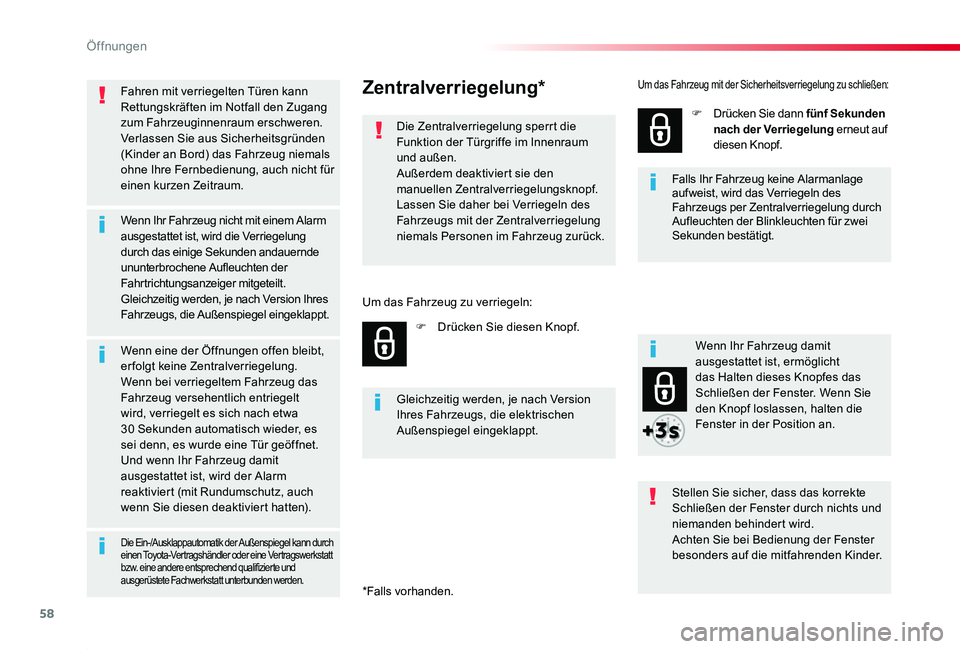

Proace_de_Chap02_ouvertures_ed2019_V02
Fahren mit verriegelten Türen kann Rettungskräften im Notfall den Zugang zum Fahrzeuginnenraum erschweren.Verlassen Sie aus Sicherheitsgründen (Kinder an Bord) das Fahrzeug niemals ohne Ihre Fernbedienung, auch nicht für einen kurzen Zeitraum.
Wenn Ihr Fahrzeug nicht mit einem Alarm ausgestattet ist, wird die Verriegelung durch das einige Sekunden andauernde ununterbrochene Aufleuchten der Fahrtrichtungsanzeiger mitgeteilt.Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die Außenspiegel eingeklappt.
Wenn eine der Öffnungen offen bleibt, erfolgt keine Zentralverriegelung.Wenn bei verriegeltem Fahrzeug das Fahrzeug versehentlich entriegelt wird, verriegelt es sich nach etwa 30 Sekunden automatisch wieder, es sei denn, es wurde eine Tür geöffnet.Und wenn Ihr Fahrzeug damit ausgestattet ist, wird der Alarm reaktiviert (mit Rundumschutz, auch wenn Sie diesen deaktiviert hatten).
Wenn Ihr Fahrzeug damit ausgestattet ist, ermöglicht das Halten dieses Knopfes das Schließen der Fenster. Wenn Sie den Knopf loslassen, halten die Fenster in der Position an.
Zentralverriegelung*
Die Zentralverriegelung sperrt die Funktion der Türgriffe im Innenraum und außen.Außerdem deaktiviert sie den manuellen Zentralverriegelungsknopf.Lassen Sie daher bei Verriegeln des Fahrzeugs mit der Zentralverriegelung niemals Personen im Fahrzeug zurück.
F Drücken Sie diesen Knopf.
F Drücken Sie dann fünf Sekunden nach der Verriegelung erneut auf diesen Knopf.
Stellen Sie sicher, dass das korrekte Schließen der Fenster durch nichts und niemanden behindert wird.Achten Sie bei Bedienung der Fenster
besonders auf die mitfahrenden Kinder.
Gleichzeitig werden, je nach Version Ihres Fahrzeugs, die elektrischen Außenspiegel eingeklappt.
Die Ein-/Ausklappautomatik der Außenspiegel kann durch einen Toyota-Vertragshändler oder eine Vertragswerkstatt bzw. eine andere entsprechend qualifizier te und ausgerüstete Fachwerkstatt unterbunden werden.
Falls Ihr Fahrzeug keine Alarmanlage aufweist, wird das Verriegeln des Fahrzeugs per Zentralverriegelung durch Aufleuchten der Blinkleuchten für zwei Sekunden bestätigt.
Um das Fahrzeug zu verriegeln:
Um das Fahrzeug mit der Sicherheitsverriegelung zu schließen:
*Falls vorhanden.
Öffnungen

59
Proace_de_Chap02_ouvertures_ed2019_V02
Ver-/Entriegeln oder Zentralverriegelung funktioniert nicht:- wenn die Zündung eingeschaltet ist,- wenn eine der Öffnungen offen bleibt,- falls der Schlüssel für das intelligente Zugangs- und Startsystem im Fahrzeug zurückgelassen wurde.Wird das durch die Fernbedienung oder das intelligente Zugangs- und Startsystem verriegelte Fahrzeug versehentlich entriegelt und keine Tür geöffnet, spricht die Verriegelungsautomatik nach etwa dreißig Sekunden an und verriegelt es erneut.Ist Ihr Fahrzeug mit Alarm ausgestattet, so wird dieser reaktiviert (mit Rundumschutz, auch wenn dieser deaktiviert worden war).
"Intelligentes Zugangs- und
Startsystem“
System, mit dem sich das Fahrzeug entriegeln, verriegeln und starten lässt, indem man die Fernbedienung bei sich trägt.
Als Sicherheitsmaßnahme (z. B Kinder an Bord) das Fahrzeug niemals verlassen - auch nicht kurzzeitig, ohne die Fernbedienung für das intelligente Zugangs- und Startsystem mitzunehmen.Vorsicht vor Diebstahl, während sich die Fernbedienung des intelligenten Zugangs- und Startsystems bei entriegeltem Fahrzeug im Erfassungsbereich befindet.Um die Batterieladung des elektronischen Schlüssels zu erhalten, werden nach 21 Tagen der Nichtver wendung die "Keyless-"Funktionen in einen erweiterten Standby-Betrieb versetzt.Um diese Funktionen wieder herzustellen, müssen Sie eine der Tasten der Fernbedienung betätigen oder den Motor mit dem elektronischen Schlüssel im Lesegerät starten.
Die Ein-/Ausklappen der Außenspiegel per Fernbedienung kann durch einen Toyota-Vertragshändler oder eine Vertragswerkstatt bzw. eine andere entsprechend qualifizierte und ausgerüstete Fachwerkstatt unterbunden bzw. aktiviert werden.
In Position Zündung (Zubehör) wird die Freihand-Funktion mit der Taste "START/STOP" deaktiviert.Weitere Informationen über das "intelligente Zugangs- und Startsystem" und speziell über die Position "Zündung Ein" siehe im entsprechenden Abschnitt.
2
Öffnungen

60

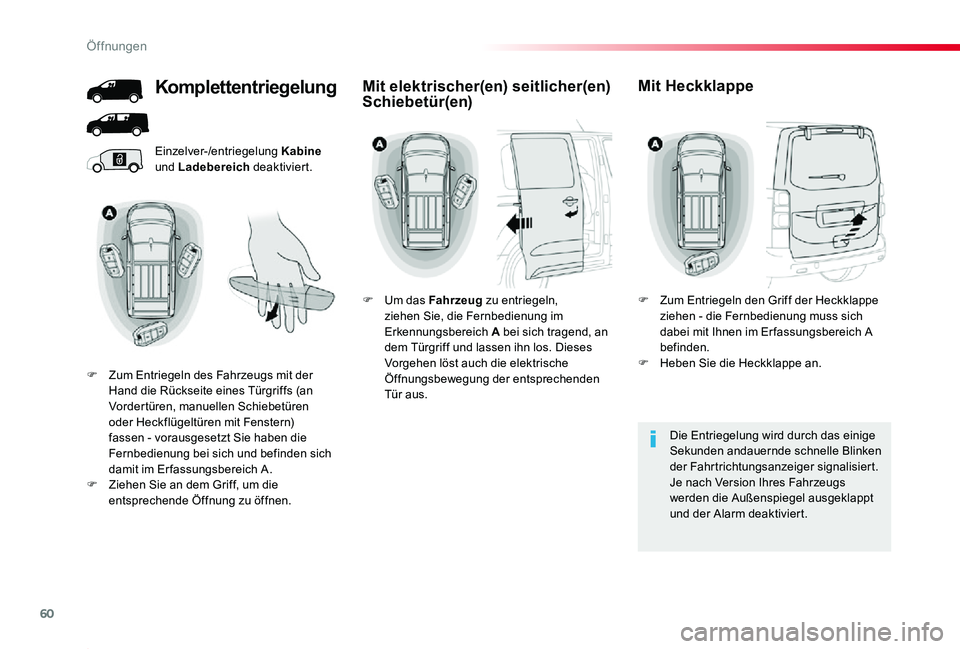

Proace_de_Chap02_ouvertures_ed2019_V02
Einzelver-/entriegelung Kabine und Ladebereich deaktiviert.
Die Entriegelung wird durch das einige Sekunden andauernde schnelle Blinken der Fahrtrichtungsanzeiger signalisiert.Je nach Version Ihres Fahrzeugs werden die Außenspiegel ausgeklappt und der Alarm deaktiviert.
Komplettentriegelung
F Zum Entriegeln des Fahrzeugs mit der Hand die Rückseite eines Türgriffs (an Vordertüren, manuellen Schiebetüren oder Heckflügeltüren mit Fenstern) fassen - vorausgesetzt Sie haben die Fernbedienung bei sich und befinden sich damit im Er fassungsbereich A. F Ziehen Sie an dem Griff, um die entsprechende Öffnung zu öffnen.
Mit elektrischer(en) seitlicher(en) Schiebetür(en)
F Um das Fahrzeug zu entriegeln, ziehen Sie, die Fernbedienung im Erkennungsbereich A bei sich tragend, an dem Türgriff und lassen ihn los. Dieses Vorgehen löst auch die elektrische Öffnungsbewegung der entsprechenden Tür aus.
Mit Heckklappe
F Zum Entriegeln den Griff der Heckklappe ziehen - die Fernbedienung muss sich dabei mit Ihnen im Er fassungsbereich A befinden.F Heben Sie die Heckklappe an.
