TOYOTA PROACE 2020 Betriebsanleitungen (in German)

11
92
109
177
11 6
194
186
140323
27611 6
107
107
Proace_de_Chap00b_vue-ensemble_ed2019_V02

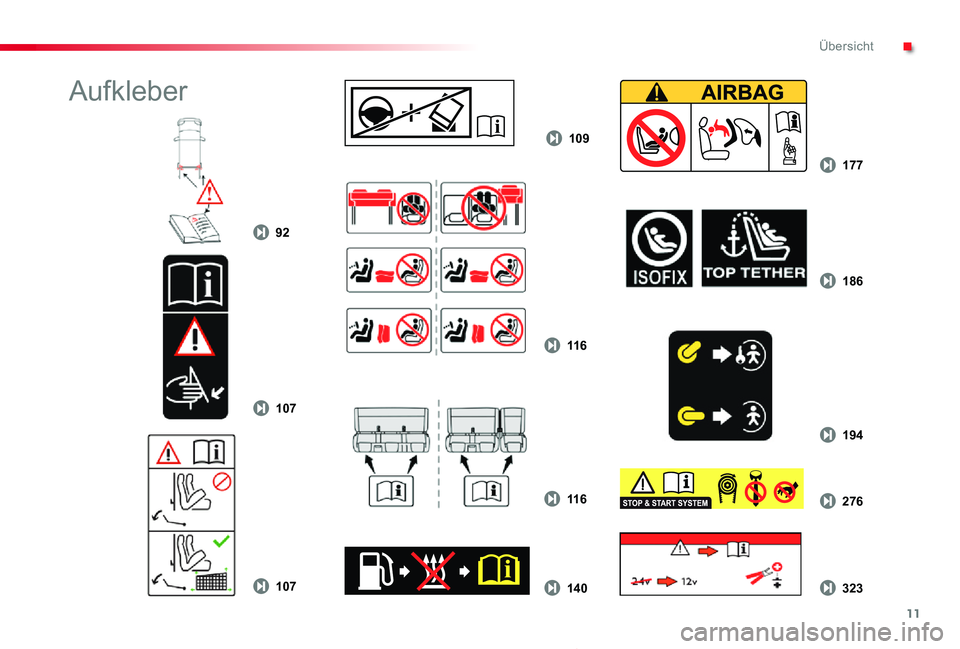

Aufkleber
.
Übersicht

12

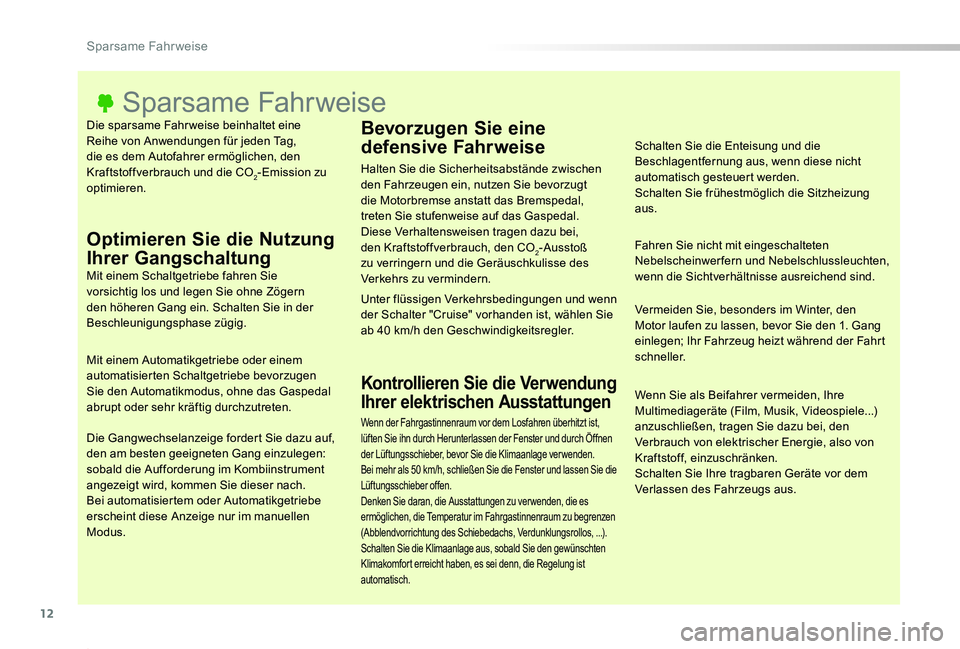

Proace_de_Chap00c_eco-conduite_ed2019_V02
Die sparsame Fahrweise beinhaltet eine Reihe von Anwendungen für jeden Tag, die es dem Autofahrer ermöglichen, den Kraftstoffverbrauch und die CO2-Emission zu optimieren.
Sparsame Fahrweise
Optimieren Sie die Nutzung
Ihrer GangschaltungMit einem Schaltgetriebe fahren Sie vorsichtig los und legen Sie ohne Zögern den höheren Gang ein. Schalten Sie in der Beschleunigungsphase zügig.
Mit einem Automatikgetriebe oder einem automatisierten Schaltgetriebe bevorzugen Sie den Automatikmodus, ohne das Gaspedal abrupt oder sehr kräftig durchzutreten.
Die Gangwechselanzeige fordert Sie dazu auf,
den am besten geeigneten Gang einzulegen: sobald die Aufforderung im Kombiinstrument angezeigt wird, kommen Sie dieser nach.Bei automatisiertem oder Automatikgetriebe erscheint diese Anzeige nur im manuellen Modus.
Bevorzugen Sie eine
defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen den Fahrzeugen ein, nutzen Sie bevorzugt die Motorbremse anstatt das Bremspedal, treten Sie stufenweise auf das Gaspedal. Diese Verhaltensweisen tragen dazu bei, den Kraftstoffverbrauch, den CO2-Ausstoß zu verringern und die Geräuschkulisse des Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn der Schalter "Cruise" vorhanden ist, wählen Sie ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen
Schalten Sie die Enteisung und die Beschlagentfernung aus, wenn diese nicht automatisch gesteuert werden.Schalten Sie frühestmöglich die Sitzheizung aus.
Fahren Sie nicht mit eingeschalteten Nebelscheinwerfern und Nebelschlussleuchten, wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den Motor laufen zu lassen, bevor Sie den 1. Gang einlegen; Ihr Fahrzeug heizt während der Fahrt schneller.
Wenn Sie als Beifahrer vermeiden, Ihre Multimediageräte (Film, Musik, Videospiele...) anzuschließen, tragen Sie dazu bei, den Verbrauch von elektrischer Energie, also von Kraftstoff, einzuschränken.Schalten Sie Ihre tragbaren Geräte vor dem Verlassen des Fahrzeugs aus.
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist, lüften Sie ihn durch Herunterlassen der Fenster und durch Öffnen der Lüftungsschieber, bevor Sie die Klimaanlage ver wenden.Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die Lüftungsschieber offen.Denken Sie daran, die Ausstattungen zu ver wenden, die es ermöglichen, die Temperatur im Fahrgastinnenraum zu begrenzen (Abblendvorrichtung des Schiebedachs, Verdunklungsrollos, ...).Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten Klimakomfort erreicht haben, es sei denn, die Regelung ist automatisch.
Sparsame Fahrweise

13
Proace_de_Chap00c_eco-conduite_ed2019_V02

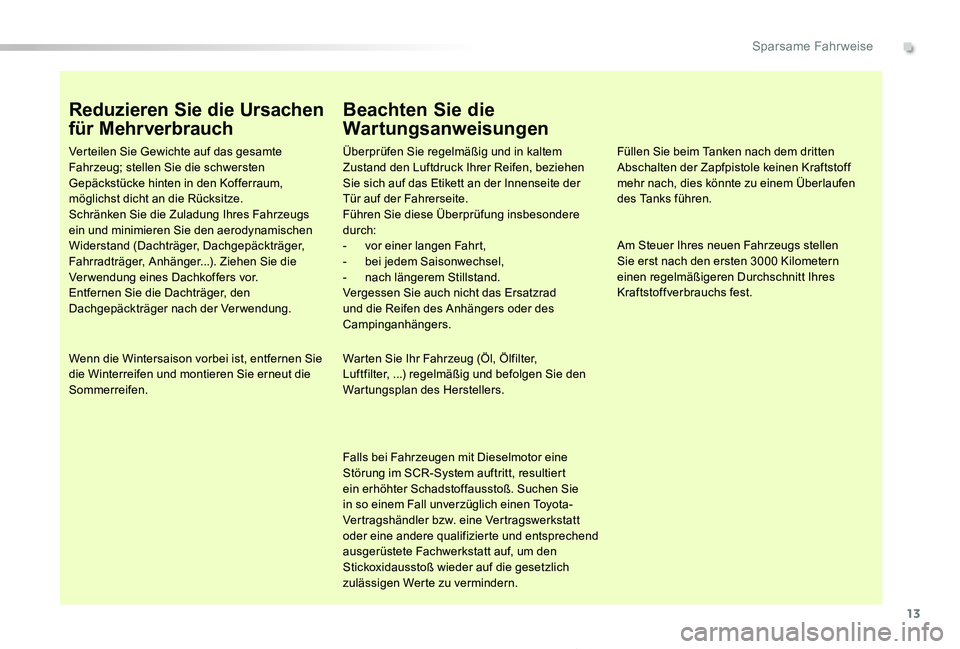

Reduzieren Sie die Ursachen
für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte Fahrzeug; stellen Sie die schwersten Gepäckstücke hinten in den Kofferraum, möglichst dicht an die Rücksitze.Schränken Sie die Zuladung Ihres Fahrzeugs ein und minimieren Sie den aerodynamischen Widerstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger...). Ziehen Sie die Ver wendung eines Dachkoffers vor.Entfernen Sie die Dachträger, den Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie die Winterreifen und montieren Sie erneut die Sommerreifen.
Beachten Sie die
Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem Zustand den Luftdruck Ihrer Reifen, beziehen Sie sich auf das Etikett an der Innenseite der Tür auf der Fahrerseite.Führen Sie diese Überprüfung insbesondere durch:
- vor einer langen Fahrt,- bei jedem Saisonwechsel,- nach längerem Stillstand.Vergessen Sie auch nicht das Ersatzrad und die Reifen des Anhängers oder des Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter, Luftfilter, ...) regelmäßig und befolgen Sie den Wartungsplan des Herstellers.
Falls bei Fahrzeugen mit Dieselmotor eine Störung im SCR-System auftritt, resultiert ein erhöhter Schadstoffausstoß. Suchen Sie in so einem Fall unverzüglich einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt auf, um den Stickoxidausstoß wieder auf die gesetzlich zulässigen Werte zu vermindern.
Füllen Sie beim Tanken nach dem dritten Abschalten der Zapfpistole keinen Kraftstoff mehr nach, dies könnte zu einem Überlaufen des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen Sie erst nach den ersten 3000 Kilometern einen regelmäßigeren Durchschnitt Ihres Kraftstoffverbrauchs fest.
.
Sparsame Fahrweise

14
Proace_de_Chap01_instruments-de-bord_ed2019_V02

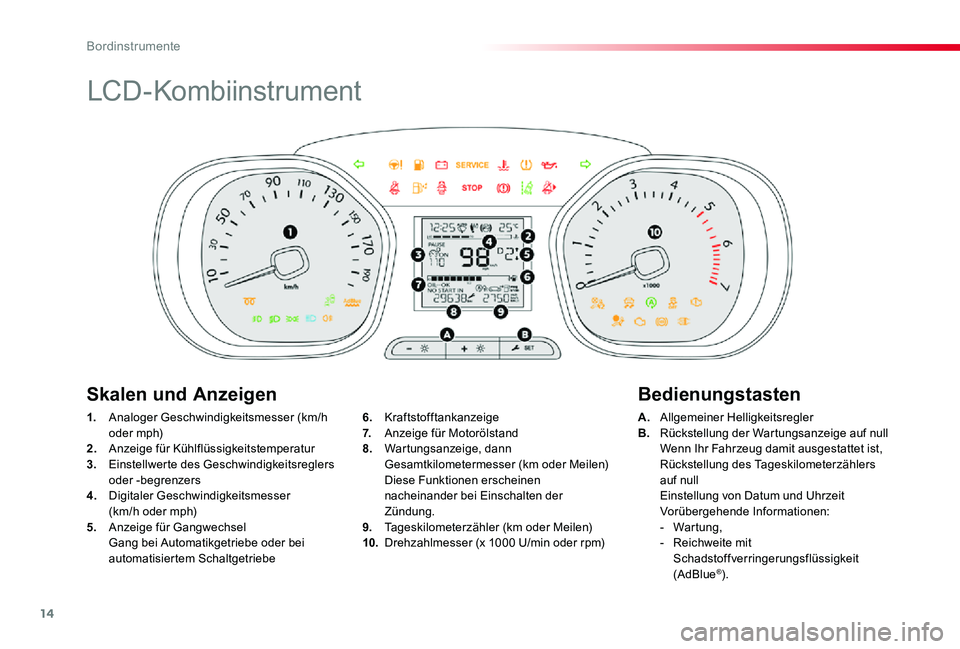

LCD-Kombiinstrument
1. Analoger Geschwindigkeitsmesser (km/h oder mph)2. Anzeige für Kühlflüssigkeitstemperatur3. Einstellwerte des Geschwindigkeitsreglers oder -begrenzers4. Digitaler Geschwindigkeitsmesser (km/h oder mph)5. Anzeige für Gangwechsel Gang bei Automatikgetriebe oder bei automatisiertem Schaltgetriebe
A. Allgemeiner HelligkeitsreglerB. Rückstellung der Wartungsanzeige auf null Wenn Ihr Fahrzeug damit ausgestattet ist, Rückstellung des Tageskilometerzählers auf null Einstellung von Datum und Uhrzeit Vorübergehende Informationen:- War tung,- Reichweite mit Schadstoffverringerungsflüssigkeit (AdBlue®).
6. Kraftstofftankanzeige7. Anzeige für Motorölstand8. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen) Diese Funktionen erscheinen nacheinander bei Einschalten der Zündung.9. Tageskilometerzähler (km oder Meilen)10. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und AnzeigenBedienungstasten
Bordinstrumente

15
Proace_de_Chap01_instruments-de-bord_ed2019_V02

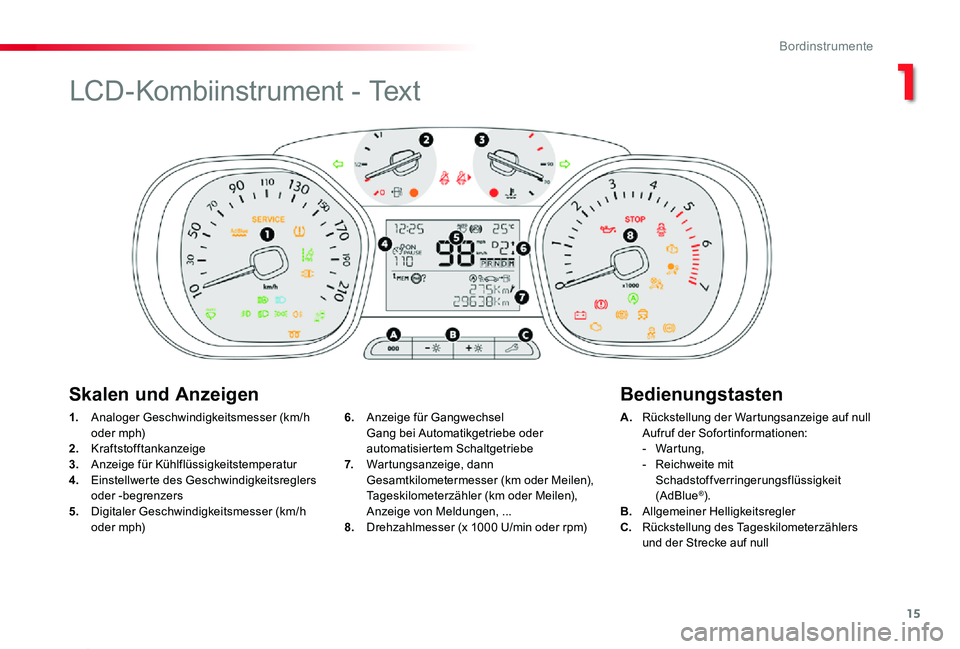

1. Analoger Geschwindigkeitsmesser (km/h oder mph)2. Kraftstofftankanzeige3. Anzeige für Kühlflüssigkeitstemperatur4. Einstellwerte des Geschwindigkeitsreglers oder -begrenzers5. Digitaler Geschwindigkeitsmesser (km/h oder mph)
A. Rückstellung der Wartungsanzeige auf null Aufruf der Sofortinformationen:- War tung,- Reichweite mit Schadstoffverringerungsflüssigkeit (AdBlue®).B. Allgemeiner HelligkeitsreglerC. Rückstellung des Tageskilometerzählers und der Strecke auf null
6. Anzeige für Gangwechsel Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe7. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen), Tageskilometerzähler (km oder Meilen), Anzeige von Meldungen, ...8. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und AnzeigenBedienungstasten
LCD-Kombiinstrument - Text
1
Bordinstrumente

16
Proace_de_Chap01_instruments-de-bord_ed2019_V02

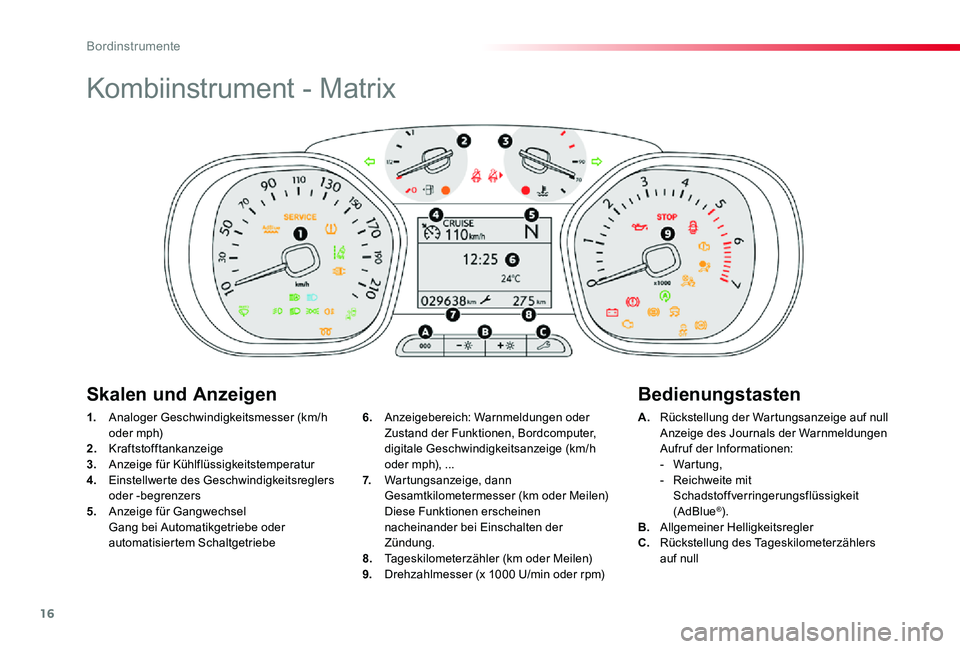

Kombiinstrument - Matrix
1. Analoger Geschwindigkeitsmesser (km/h oder mph)2. Kraftstofftankanzeige3. Anzeige für Kühlflüssigkeitstemperatur4. Einstellwerte des Geschwindigkeitsreglers oder -begrenzers5. Anzeige für Gangwechsel Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe
A. Rückstellung der Wartungsanzeige auf null Anzeige des Journals der Warnmeldungen Aufruf der Informationen:- War tung,- Reichweite mit Schadstoffverringerungsflüssigkeit (AdBlue®).B. Allgemeiner HelligkeitsreglerC. Rückstellung des Tageskilometerzählers auf null
6. Anzeigebereich: Warnmeldungen oder Zustand der Funktionen, Bordcomputer, digitale Geschwindigkeitsanzeige (km/h oder mph), ...7. Wartungsanzeige, dann Gesamtkilometermesser (km oder Meilen) Diese Funktionen erscheinen nacheinander bei Einschalten der Zündung.8. Tageskilometerzähler (km oder Meilen)9. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und AnzeigenBedienungstasten
Bordinstrumente

17
Proace_de_Chap01_instruments-de-bord_ed2019_V02

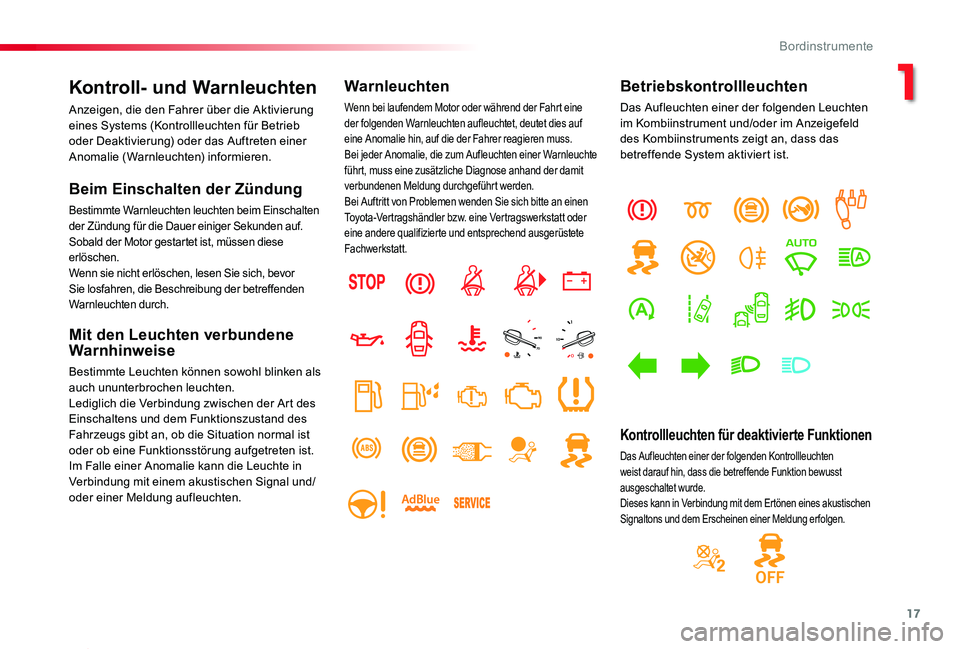

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung eines Systems (Kontrollleuchten für Betrieb oder Deaktivierung) oder das Auftreten einer Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten der Zündung für die Dauer einiger Sekunden auf.Sobald der Motor gestartet ist, müssen diese erlöschen.Wenn sie nicht erlöschen, lesen Sie sich, bevor Sie losfahren, die Beschreibung der betreffenden Warnleuchten durch.
Mit den Leuchten verbundene Warnhinweise
Bestimmte Leuchten können sowohl blinken als auch ununterbrochen leuchten.Lediglich die Verbindung zwischen der Art des Einschaltens und dem Funktionszustand des Fahrzeugs gibt an, ob die Situation normal ist oder ob eine Funktionsstörung aufgetreten ist. Im Falle einer Anomalie kann die Leuchte in Verbindung mit einem akustischen Signal und/oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine der folgenden Warnleuchten aufleuchtet, deutet dies auf eine Anomalie hin, auf die der Fahrer reagieren muss.Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose anhand der damit verbundenen Meldung durchgeführt werden.Bei Auftritt von Problemen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten im Kombiinstrument und/oder im Anzeigefeld des Kombiinstruments zeigt an, dass das betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung er folgen.
1
Bordinstrumente

18
Proace_de_Chap01_instruments-de-bord_ed2019_V02

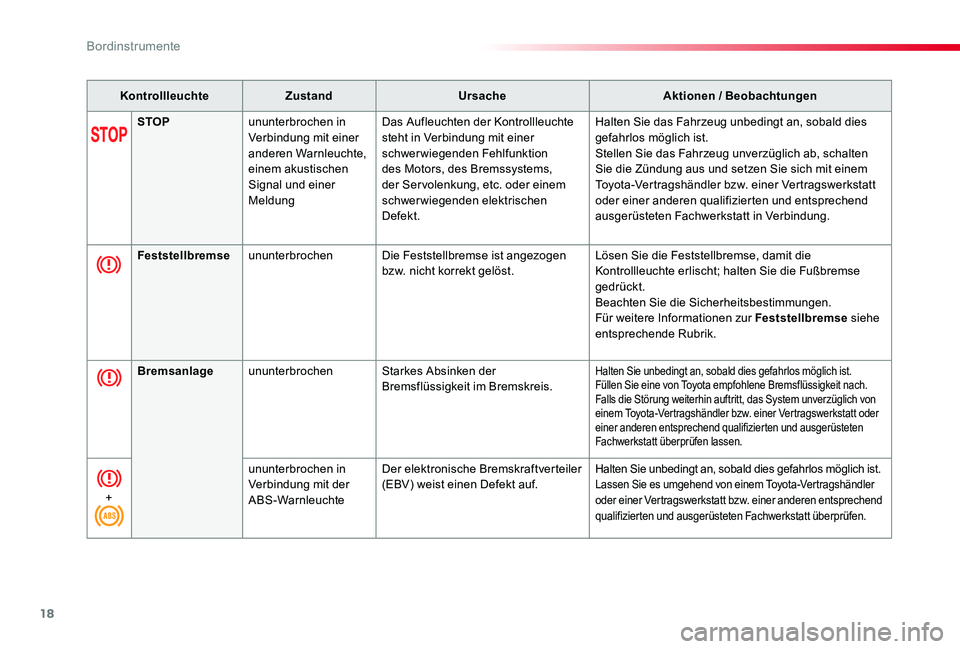

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
STOPununterbrochen in Verbindung mit einer anderen Warnleuchte, einem akustischen Signal und einer Meldung
Das Aufleuchten der Kontrollleuchte steht in Verbindung mit einer schwerwiegenden Fehlfunktion des Motors, des Bremssystems, der Ser volenkung, etc. oder einem schwerwiegenden elektrischen Defekt.
Halten Sie das Fahrzeug unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
FeststellbremseununterbrochenDie Feststellbremse ist angezogen bzw. nicht korrekt gelöst.Lösen Sie die Feststellbremse, damit die Kontrollleuchte erlischt; halten Sie die Fußbremse gedrückt.Beachten Sie die Sicherheitsbestimmungen.Für weitere Informationen zur Feststellbremse siehe entsprechende Rubrik.
BremsanlageununterbrochenStarkes Absinken der Bremsflüssigkeit im Bremskreis.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Füllen Sie eine von Toyota empfohlene Bremsflüssigkeit nach.Falls die Störung weiterhin auftritt, das System unverzüglich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen lassen.
+
ununterbrochen in Verbindung mit der ABS-Warnleuchte
Der elektronische Bremskraftverteiler (EBV) weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Lassen Sie es umgehend von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Bordinstrumente

19
Proace_de_Chap01_instruments-de-bord_ed2019_V02

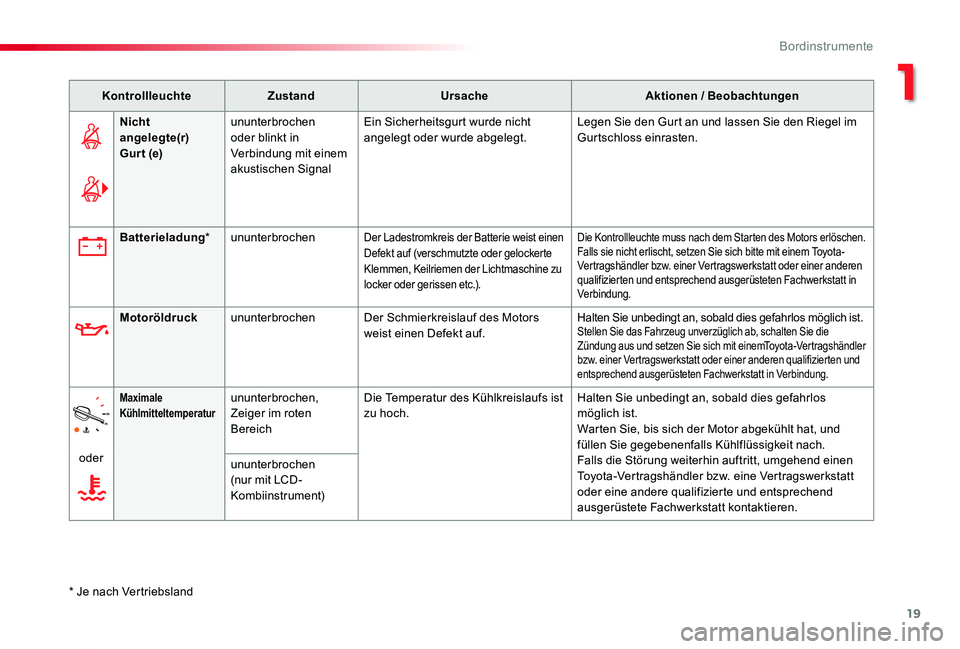

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Nicht angelegte(r) Gurt (e)
ununterbrochen oder blinkt in Verbindung mit einem akustischen Signal
Ein Sicherheitsgurt wurde nicht angelegt oder wurde abgelegt.Legen Sie den Gurt an und lassen Sie den Riegel im Gurtschloss einrasten.
* Je nach Vertriebsland
Batterieladung*ununterbrochenDer Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte Klemmen, Keilriemen der Lichtmaschine zu locker oder gerissen etc.).
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
MotoröldruckununterbrochenDer Schmierkreislauf des Motors weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
oder
Maximale Kühlmitteltemperaturununterbrochen, Zeiger im roten Bereich
Die Temperatur des Kühlkreislaufs ist zu hoch.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.Falls die Störung weiterhin auftritt, umgehend einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt kontaktieren.
ununterbrochen (nur mit LCD-Kombiinstrument)
1
Bordinstrumente

20
Proace_de_Chap01_instruments-de-bord_ed2019_V02

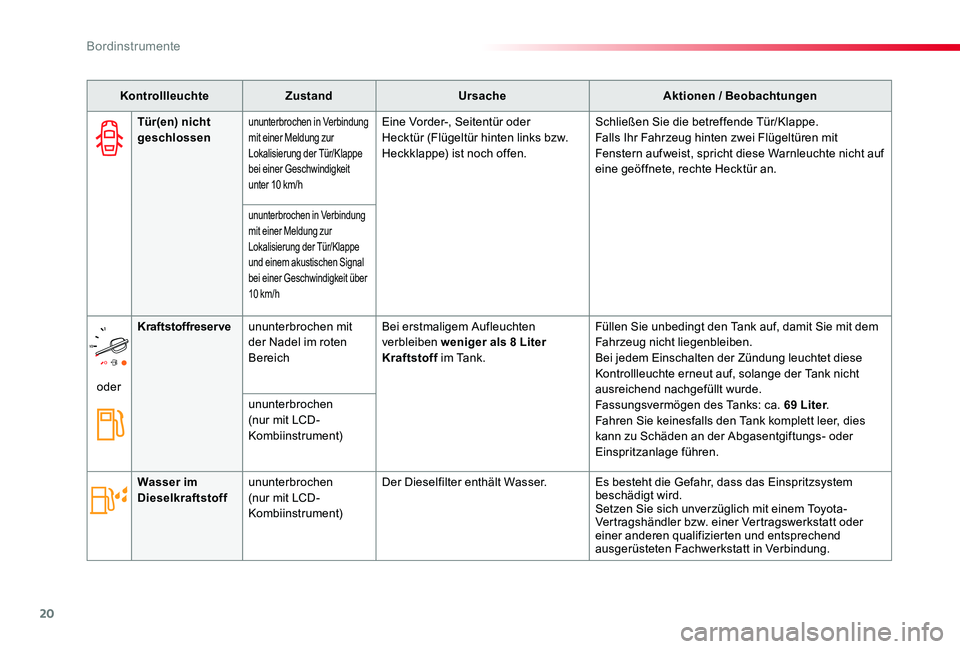

KontrollleuchteZustandUrsacheAktionen / Beobachtungen
Tür(en) nicht geschlossenununterbrochen in Verbindung mit einer Meldung zur Lokalisierung der Tür/Klappe bei einer Geschwindigkeit unter 10 km/h
Eine Vorder-, Seitentür oder Hecktür (Flügeltür hinten links bzw. Heckklappe) ist noch offen.
Schließen Sie die betreffende Tür/Klappe.Falls Ihr Fahrzeug hinten zwei Flügeltüren mit Fenstern aufweist, spricht diese Warnleuchte nicht auf eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung mit einer Meldung zur
Lokalisierung der Tür/Klappe und einem akustischen Signal bei einer Geschwindigkeit über 10 km/h
oder
Kraftstoffreserveununterbrochen mit der Nadel im roten Bereich
Bei erstmaligem Aufleuchten verbleiben weniger als 8 Liter Kraftstoff im Tank.
Füllen Sie unbedingt den Tank auf, damit Sie mit dem Fahrzeug nicht liegenbleiben.Bei jedem Einschalten der Zündung leuchtet diese Kontrollleuchte erneut auf, solange der Tank nicht ausreichend nachgefüllt wurde.Fassungsvermögen des Tanks: ca. 69 Liter.Fahren Sie keinesfalls den Tank komplett leer, dies kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
ununterbrochen (nur mit LCD-Kombiinstrument)
Wasser im Dieselkraftstoffununterbrochen (nur mit LCD-Kombiinstrument)
Der Dieselfilter enthält Wasser.Es besteht die Gefahr, dass das Einspritzsystem beschädigt wird.Setzen Sie sich unverzüglich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Bordinstrumente
