TOYOTA PROACE 2020 Brugsanvisning (in Danish)

321
12 V batteriBatteriet er placeret i motorrummet.F Åbn motorhjelmen vha. det indvendige og herefter det udvendige greb.F Fastgør hjelmholderen.
Adgang til batteri
Fremgangsmåde for start af motoren med et batteri i en anden bil eller for opladning af et afladet batteri.
Generelt
Blyholdige startbatterier
Inden batteriet håndteres med stor forsigtighed, skal øjne og ansigt være beskyttede.Alle indgreb på batteriet skal foretages, hvor der er god ventilation, langt fra flammer og gnister for at undgå risikoen for eksplosion og brand.Vask hænder efter endt arbejde.
Modeller med Stop & Start har et blyholdigt 12 V batteri med særlige specifikationer.Udskiftningen skal udelukkende udføres af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
Forsøg aldrig at starte motoren ved at skubbe en bil med automatgearkasse.
Batterier indeholder skadelige stoffer som svovlsyre og bly.De skal bortskaffes miljørigtigt og må under ingen omstændigheder smides ud med husholdningsaffaldet.Aflever brugte batterier et sted, hvor der er batteriindsamling.
For yderligere oplysninger om Motorhjelm og Motor, se de(t) pågældende afsnit.
F Fjern plastafdækningen på (+) polen, hvis bilen er udstyret med en sådan.Minus-polen (-) er ikke tilgængelig.Et separat stelpunkt findes foran på bilen.
8
Problemløsning

322
Start af bilen med et batteri
i en anden bil
Start aldrig motoren, samtidig med at en batterilader tilsluttes.Anvend aldrig en batteri-booster på 24 V eller højere.Kontroller først at startbatteriet har en nominel spænding på 12 V og en kapacitet, der som minimum er lig med det afladte batteris.De to biler må ikke være i berøring med hinanden.Sluk alle el-forbrugere (radio, viskere, lygter, etc.) på de to biler.Sørg for at startkablerne ikke kommer tæt på motorens bevægelige dele
(ventilator, rem for udstyr på motoren, e t c .) .Plus-polen (+) må ikke afmonteres, når motoren er i gang.
F Løft plastafdækningen på (+) polen, hvis bilen er udstyret med en sådan.F Sæt det røde kabel på plus-polen (+) på det afladede batteri A (ved den vinklede metaldel), herefter til plus-polen (+) på startbatteriet B eller boosteren.F Tilslut den ene ende af det grønne eller sorte kabel til minus-polen (-) på startbatteriet B eller boosteren (eller på stelpunktet på bilen med startbatteriet).F Tilslut den anden ende af det grønne eller sorte kabel på den havarerede bils stelpunkt C.
F Start motoren på bilen med startbatteriet, og lad den køre i nogle minutter.F Aktiver starteren på den havarerede bil, og lad motoren køre.
Hvis motoren ikke starter med det samme, afbrydes tændingen, og et nyt startforsøg foretages efter et par minutter.
NÃ¥r din bils batteri er afladet, kan motoren startes med et startbatteri (eksternt eller monteret i en anden bil) og startkabler eller med en batteri-booster.
Nogle funktioner, såsom Stop & Start, er ikke tilgængelige, så længe batteriet ikke har nået en tilstrækkelig ladetilstand.
F Vent til motoren kommer tilbage til tomgang, hvorefter startkablerne kan afmonteres i omvendt rækkefølge af tilslutningen.F Sæt plastafdækningen tilbage på plads på (+) polen, hvis bilen er udstyret med en sådan.F Lad motoren være i gang, under kørsel eller når bilen holder stille, i mindst 30 minutter for at lade batteriet komme op på en tilstrækkelig ladetilstand.
Problemløsning

323
For at sikre optimal levetid for batteriet er det nødvendigt at opretholde en tilstrækkelig ladetilstand.I nogle tilfælde kan det være nødvendigt at oplade batteriet:- Hvis du især kører korte ture.- Hvis du planlægger, at bilen skal holde stille i flere uger.Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Genoplad batteriet med en
oplader
F Afbryd tændingen.F Sluk alle el-forbrugere (radio, lygter, viskere, etc.).
Hvis du selv vil oplade batteriet på din bil, må du udelukkende anvende en oplader, der er kompatibel med blyholdige batterier med en nominel spænding på 12 V.
Overhold instruktionsvejledningen fra fabrikanten af batteriopladeren.Der må aldrig byttes om på polerne.
Prøv aldrig at oplade et frosset batteri - risiko for at det eksploderer!Hvis batteriet har været frosset, skal det efterses af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr, som vil kontrollere, at de interne komponenter ikke har taget skade, og at huset ikke er revnet, hvilket kan forårsage udsivning af giftig og ætsende syre.
Hvis denne etiket findes, er det vigtigt udelukkende at bruge en 12 V oplader. Ellers er der fare for at forårsage uoprettelig skade på det elektriske udstyr, der er forbundet med Stop & Start-systemet.
Det er ikke nødvendigt at frakoble batteriet.
F For at undgå farlige gnister skal du slukke for opladeren B, før kablerne sættes på batteriet.F Kontroller, at opladerens kabler er i god stand.F Løft plastafdækningen på (+) polen, hvis bilen er udstyret med en sådan.
F Batteriets B kabler tilsluttes på følgende måde:- Det røde plus-kabel (+) til plus-polen (+) på batteriet A.- Det sorte minus-kabel (-) til bilens stelpunkt C.F Når opladningen er afsluttet, slukkes opladeren B, før kablerne tages af batteriet A.
8
Problemløsning

324
Tryk ikke hårdt på batteriklemmen, da den ikke kan låses, hvis polskoen sidder forkert. Start forfra.
Afbrydelse af batteri
For at opretholde en tilstrækkelig ladetilstand der gør det muligt at starte motoren, anbefales det, at batteriet frakobles, hvis bilen skal stå stille i meget lang tid.Før batteriet frakobles:F Luk alle åbninger (døre, bagklap, ruder, t ag).
F Sluk alle el-forbrugere (radio, viskere, lygter, etc.).F Afbryd tændingen og overhold en ventetid på fire minutter.Efter at have fået adgang til batteriet er det tilstrækkeligt at frakoble (+)-polen.
Lynkobling
Frakobling af (+) pol
F Løft klemmen A helt for at oplåse kabelskoen B.
Før tilslutning af batteriet
Tilkobling af (+) pol
F Den åbne kabelsko B sættes på batteriets (+) pol.F Tryk lodret på polskoen for at sætte den på batteriet.F Lås kabelskoen ved at sænke klemmen A.
Efter gentilslutning af batteriet skal du tilslutte tændingen og vente 1 minut, før du kører, således at de elektroniske systemer bliver initialiseret.Hvis mindre problemer vedvarer, selv om du har fulgt denne fremgangsmåde, skal du kontakte en autoriseret Toyota -forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Ved at se det pågældende afsnit skal du reinitialisere følgende:- Nøgle med fjernbetjening eller elektronisk nøgle (afh. af version).- El-styrede rudehejse.- Dato og klokkeslæt.- Lagrede radiostationer.
Stop & Start-systemet er muligvis ikke funktionsdygtigt på turen, der følger lige efter den første motorstart.I så fald vil funktionen først være
tilgængelig igen efter et stykke tid, hvor bilen har holdt stille. Tiden afhænger af den omgivende temperatur og af batteriets ladetilstand (op til ca. 8 timer).
Problemløsning

325

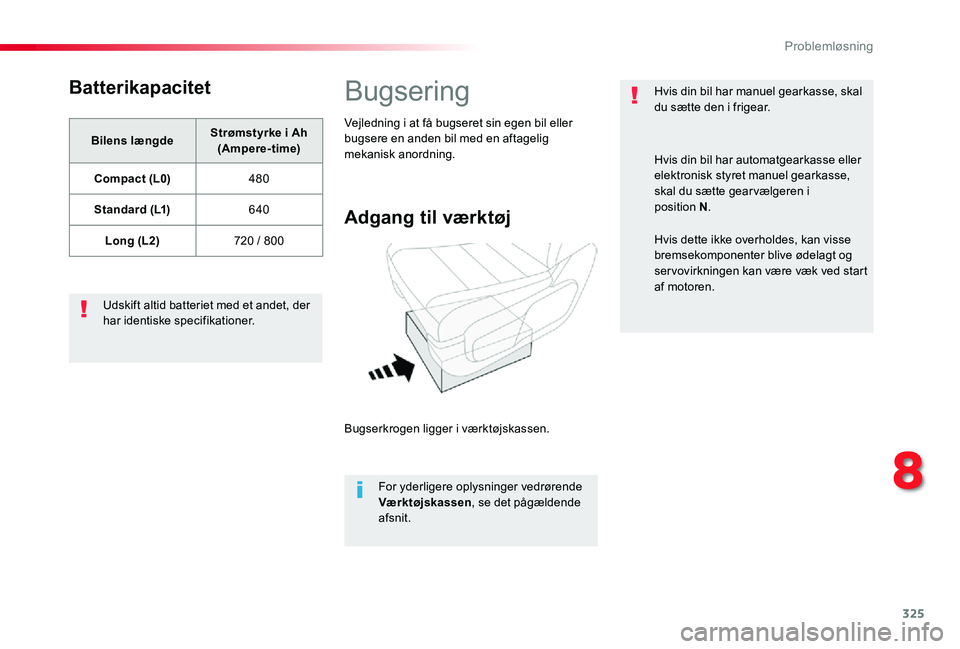

Batterikapacitet
Bilens længdeStrømstyrke i Ah (Ampere-time)
Compact (L0)480
Standard (L1)640
Long (L2)720 / 800
Udskift altid batteriet med et andet, der har identiske specifikationer.
Bugsering
Adgang til værktøj
Bugserkrogen ligger i værktøjskassen.
For yderligere oplysninger vedrørende Værktøjskassen, se det pågældende afsnit.
Vejledning i at få bugseret sin egen bil eller bugsere en anden bil med en aftagelig mekanisk anordning.
Hvis din bil har manuel gearkasse, skal du sætte den i frigear.
Hvis din bil har automatgearkasse eller elektronisk styret manuel gearkasse, skal du sætte gear vælgeren i position N.
Hvis dette ikke overholdes, kan visse bremsekomponenter blive ødelagt og ser vovirkningen kan være væk ved start af motoren.
8
Problemløsning

326
F I forkofangeren clipses dækslet af ved at trykke på det (som vist ovenover).F Skru bugserkrogen.F Monter bugserstangen.F Tænd havariblinket på den bil, der bugseres.F Start forsigtigt, og kør en kort tur ved lav hastighed.
Bugsering af bilen
F I bagkofangeren clipses dækslet af ved at trykke på det (som vist ovenover).F Skru bugserkrogen.F Monter bugserstangen.F Tænd havariblinket på den bil, der bugseres.F Start forsigtigt, og kør en kort tur ved lav hastighed.
Bugsering af en anden bilGenerelle anbefalinger
Overhold landets gældende lovgivning.Kontroller at det trækkende køretøjs vægt er højere end det bugserede køretøjs vægt.Føreren skal blive bag rattet i den bugserede bil og skal have et gyldigt kørekort.Ved bugsering med alle fire hjul på jorden skal der altid anvendes en
bugserstang. Reb og remme er ikke tilladt.Det trækkende køretøj skal starte langsomt.Ved bugsering med standset motor, fungerer servobremsesystemet og servostyringen ikke.I følgende tilfælde skal fagfolk tilkaldes til bugsering:- Motorstop på motor vej eller større veje.- Biler med 4-hjulstræk.- Gearkassen kan ikke sættes i frigear, styretøjet kan ikke frigøres, parkeringsbremsen kan ikke løsnes.
- Bugsering kun på to hjul.- Godkendt bugserstang mangler.
Problemløsning

327

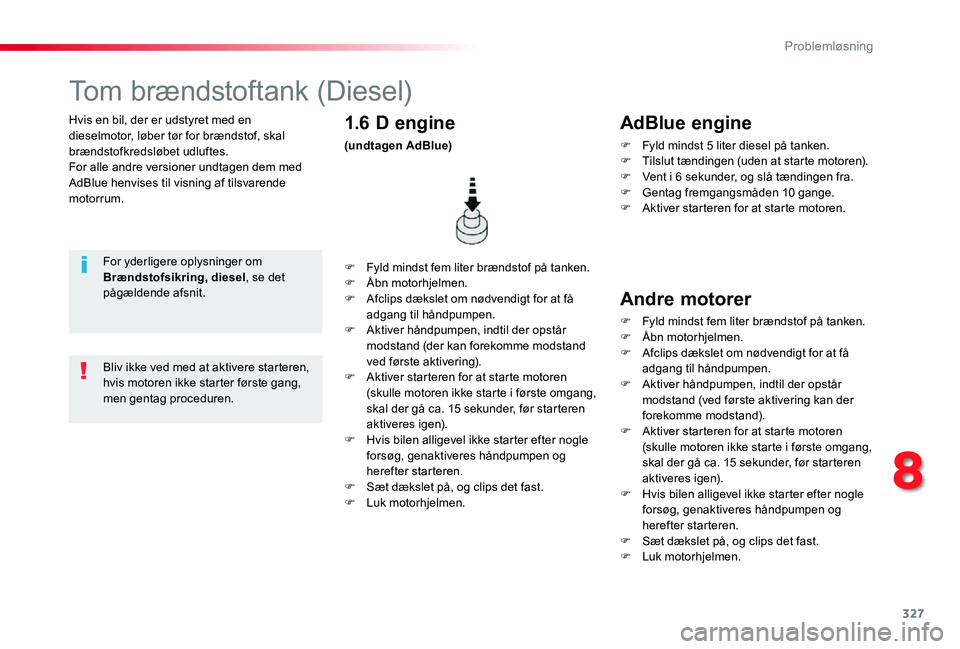

Hvis en bil, der er udstyret med en dieselmotor, løber tør for brændstof, skal brændstofkredsløbet udluftes.For alle andre versioner undtagen dem med AdBlue henvises til visning af tilsvarende motorrum.
Tom brændstoftank (Diesel)
For yderligere oplysninger om Brændstofsikring, diesel, se det pågældende afsnit.
F Fyld mindst fem liter brændstof på tanken.F Åbn motorhjelmen.F Afclips dækslet om nødvendigt for at få adgang til håndpumpen.F Aktiver håndpumpen, indtil der opstår modstand (der kan forekomme modstand ved første aktivering).F Aktiver starteren for at starte motoren (skulle motoren ikke starte i første omgang, skal der gå ca. 15 sekunder, før starteren aktiveres igen).F Hvis bilen alligevel ikke starter efter nogle forsøg, genaktiveres håndpumpen og herefter starteren.F Sæt dækslet på, og clips det fast.F Luk motorhjelmen.
1.6 D engine
(undtagen AdBlue)
Bliv ikke ved med at aktivere starteren, hvis motoren ikke starter første gang, men gentag proceduren.
AdBlue engine
F Fyld mindst 5 liter diesel på tanken.F Tilslut tændingen (uden at starte motoren).F Vent i 6 sekunder, og slå tændingen fra.F Gentag fremgangsmåden 10 gange.F Aktiver starteren for at starte motoren.
Andre motorer
F Fyld mindst fem liter brændstof på tanken.F Åbn motorhjelmen.F Afclips dækslet om nødvendigt for at få adgang til håndpumpen.F Aktiver håndpumpen, indtil der opstår modstand (ved første aktivering kan der forekomme modstand).F Aktiver starteren for at starte motoren (skulle motoren ikke starte i første omgang, skal der gå ca. 15 sekunder, før starteren aktiveres igen).F Hvis bilen alligevel ikke starter efter nogle forsøg, genaktiveres håndpumpen og herefter starteren.F Sæt dækslet på, og clips det fast.F Luk motorhjelmen.
8
Problemløsning

328

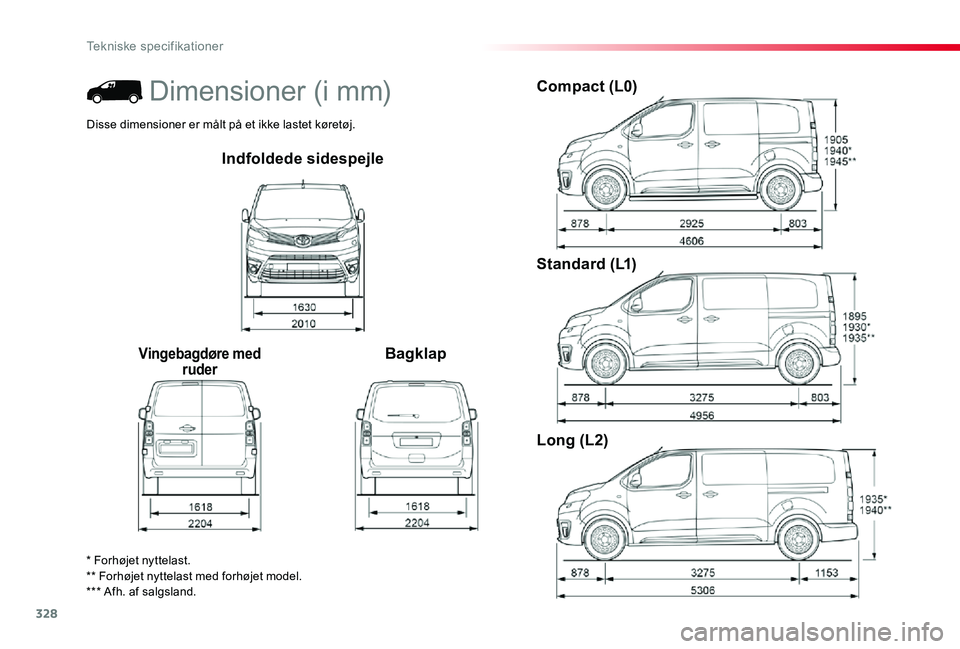

Indfoldede sidespejle
Vingebagdøre med ruderBagklap
Compact (L0)
Standard (L1)
Long (L2)
* Forhøjet nyttelast.** Forhøjet nyttelast med forhøjet model.*** Afh. af salgsland.
Dimensioner (i mm)
Disse dimensioner er målt på et ikke lastet køretøj.
Tekniske specifikationer

329

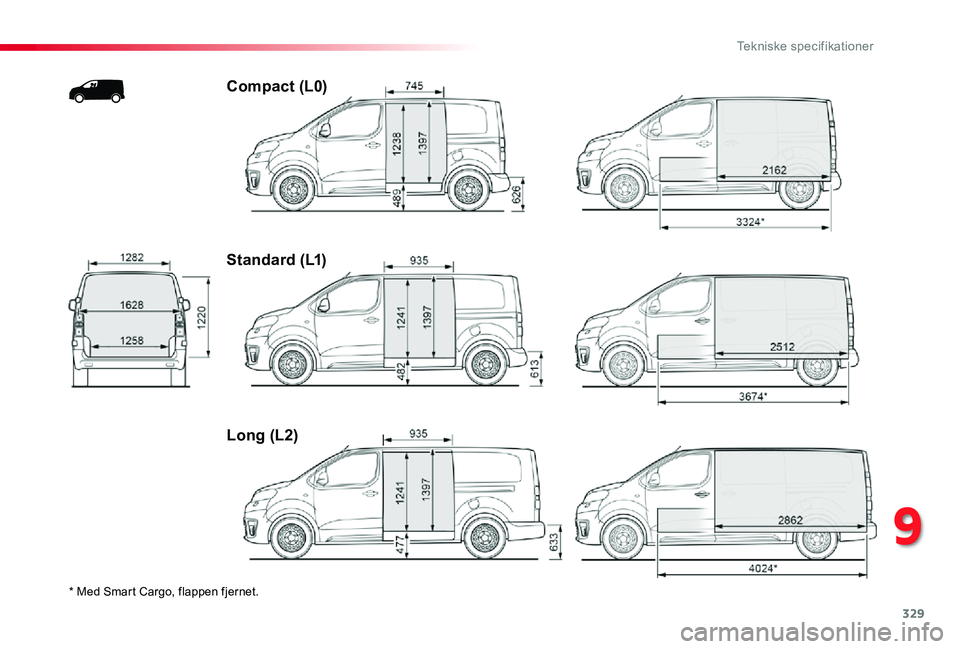

* Med Smart Cargo, flappen fjernet.
Compact (L0)
Standard (L1)
Long (L2)
9
Tekniske specifikationer

330

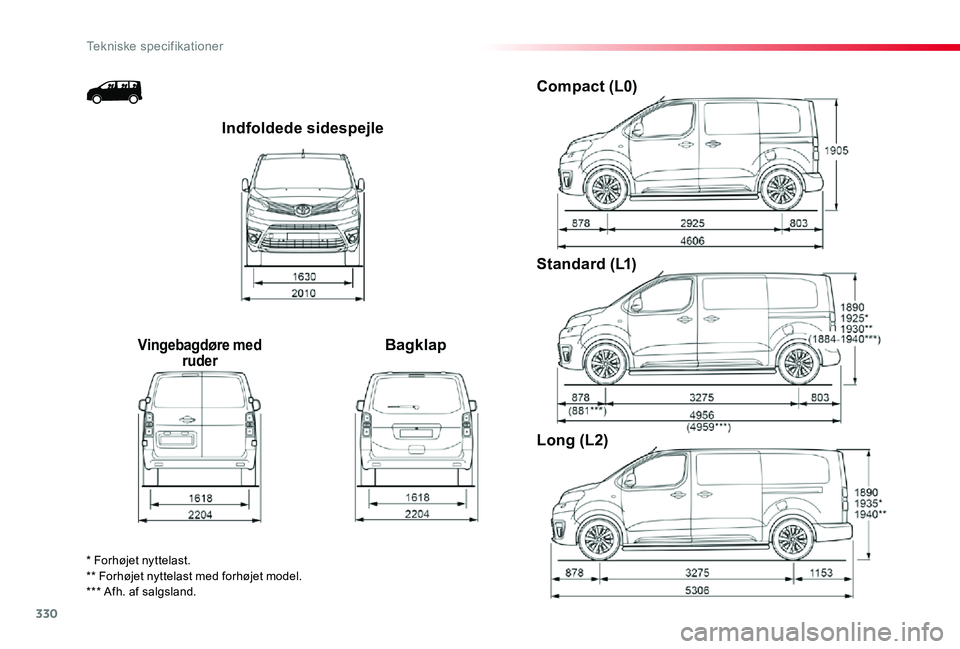

Indfoldede sidespejle
Vingebagdøre med ruderBagklap
Compact (L0)
Standard (L1)
Long (L2)
* Forhøjet nyttelast.** Forhøjet nyttelast med forhøjet model.*** Afh. af salgsland.
Tekniske specifikationer
