TOYOTA PROACE 2020 Brugsanvisning (in Danish)

311

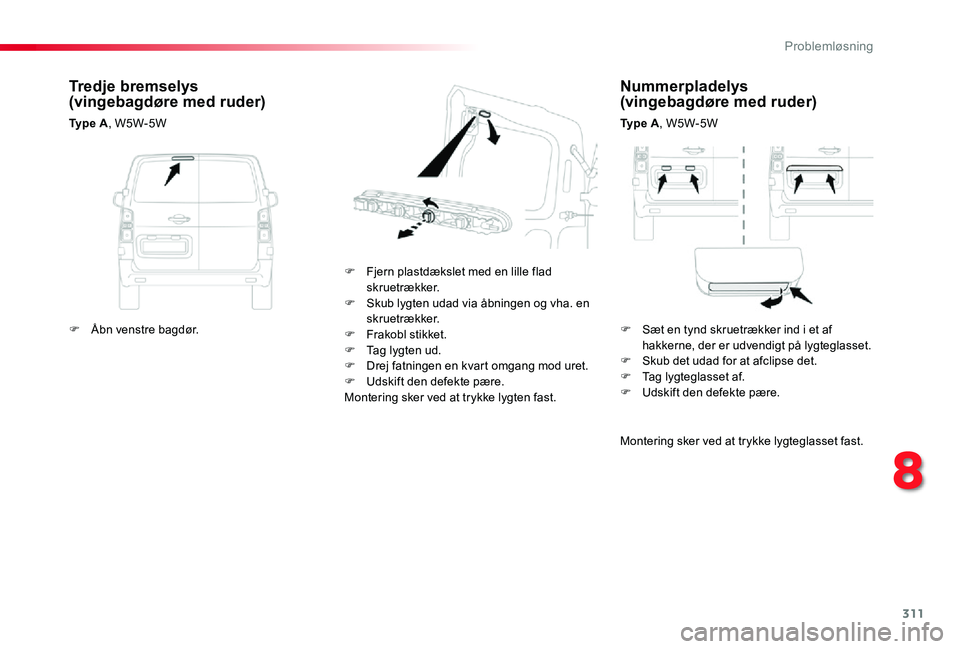

Nummerpladelys (vingebagdøre med ruder)
Ty p e A, W5W-5W
F Fjern plastdækslet med en lille flad skruetrækker.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.Montering sker ved at trykke lygten fast.
Tredje bremselys (vingebagdøre med ruder)
Ty p e A, W5W-5W
Montering sker ved at trykke lygteglasset fast.
F Åbn venstre bagdør.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
8
Problemløsning

312

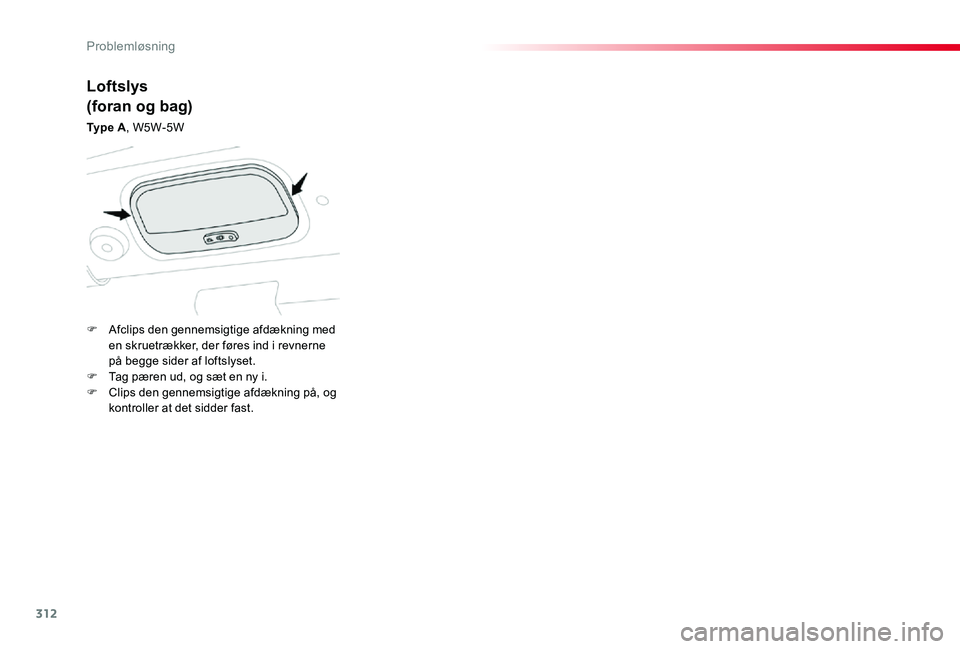

Loftslys
(foran og bag)
Ty p e A, W5W-5W
F Afclips den gennemsigtige afdækning med en skruetrækker, der føres ind i revnerne på begge sider af loftslyset.F Tag pæren ud, og sæt en ny i.F Clips den gennemsigtige afdækning på, og kontroller at det sidder fast.
Problemløsning

313

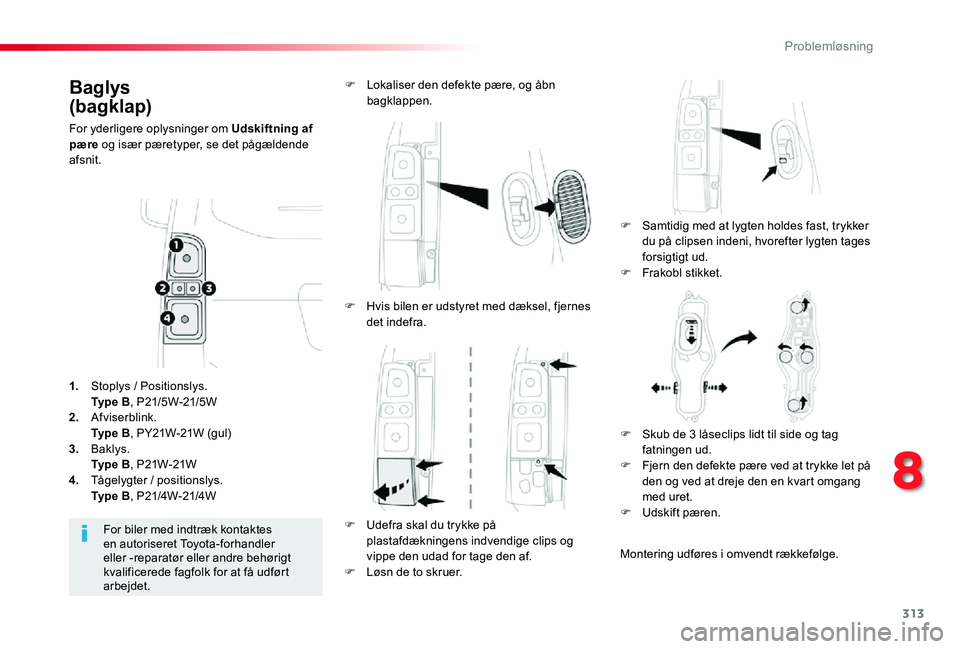

Baglys
(bagklap)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker du på clipsen indeni, hvorefter lygten tages
forsigtigt ud.F Frakobl stikket.
F Lokaliser den defekte pære, og åbn bagklappen.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)
3. Baklys. Ty p e B, P21W-21W4. Tågelygter / positionslys. Ty p e B, P21/4W-21/4W
F Hvis bilen er udstyret med dæksel, fjernes det indefra.
F Udefra skal du trykke på plastafdækningens indvendige clips og vippe den udad for tage den af.F Løsn de to skruer.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.
Montering udføres i omvendt rækkefølge.
8
Problemløsning

314
Montering sker ved at trykke lygteglasset fast.
F Afclips beklædningen i begge ender, idet den drejes nedefra og op.F Træk i beklædningen for at afclipse de midterste clips og afmonter den.F Skub lygten udad via åbningen og vha. en skruetrækker.F Frakobl stikket.F Tag lygten ud.F Drej fatningen en kvart omgang mod uret.F Udskift den defekte pære.
Montering udføres i omvendt rækkefølge.Montering af lygte og beklædning sker ved at trykke for at clipse dem fast.

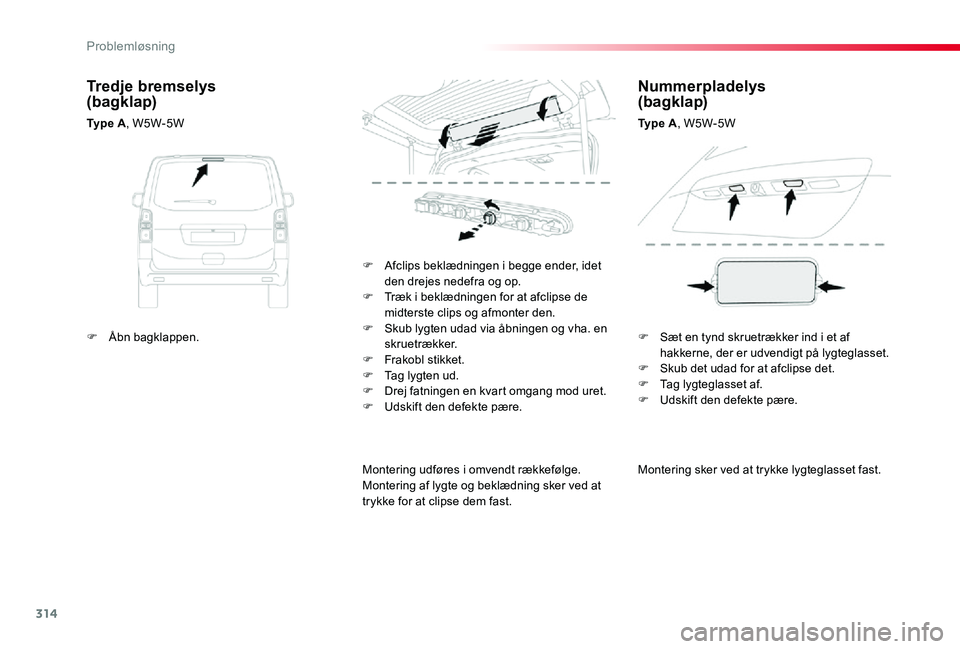

Tredje bremselys (bagklap)
Ty p e A, W5W-5W
Nummerpladelys (bagklap)
Ty p e A, W5W-5W
F Åbn bagklappen.F Sæt en tynd skruetrækker ind i et af hakkerne, der er udvendigt på lygteglasset.F Skub det udad for at afclipse det.F Tag lygteglasset af.F Udskift den defekte pære.
Problemløsning

315

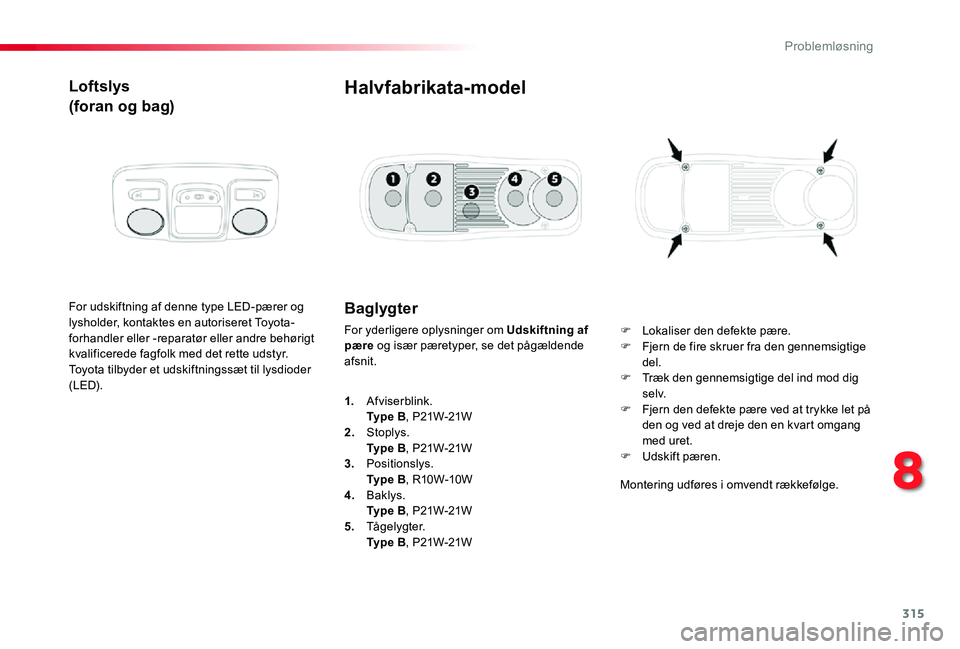

Loftslys
(foran og bag)
For udskiftning af denne type LED-pærer og lysholder, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.Toyota tilbyder et udskiftningssæt til lysdioder (LED).
Baglygter
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
Halvfabrikata-model
F Lokaliser den defekte pære.F Fjern de fire skruer fra den gennemsigtige del.F Træk den gennemsigtige del ind mod dig s e l v.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.
1. Afviserblink. Ty p e B, P21W-21W2. Stoplys.
Ty p e B, P21W-21W3. Positionslys. Ty p e B, R10W-10W4. Baklys. Ty p e B, P21W-21W5. Tågelygter. Ty p e B, P21W-21W
Montering udføres i omvendt rækkefølge.
8
Problemløsning

316
F Afclips dækslet ved at trække øverst i venstre side og derefter i højre side.F Fjern dækslet helt.
I ordenDefekt
Ta n g

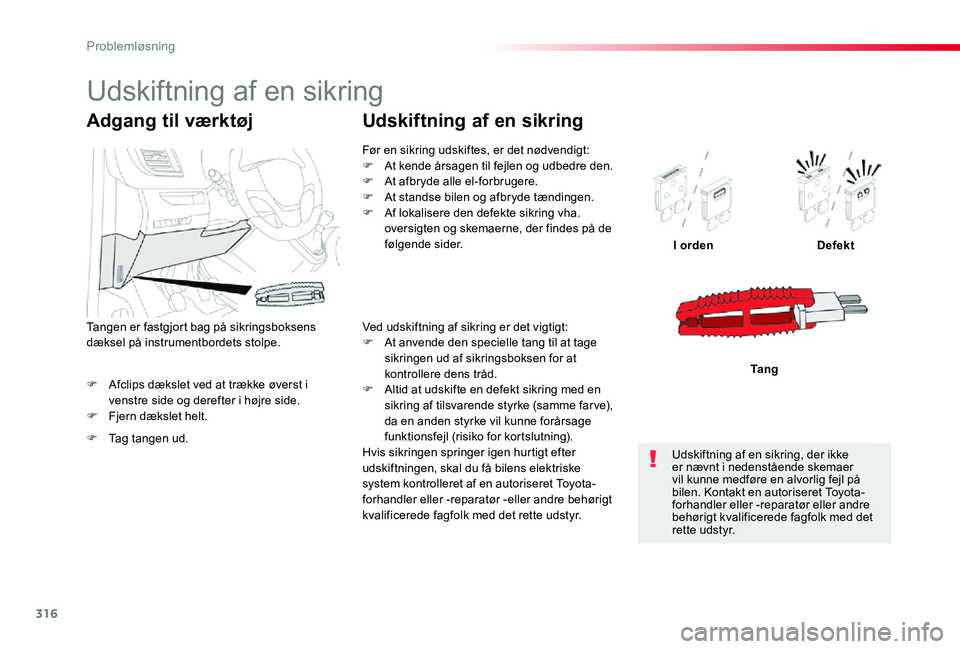

Adgang til værktøj
F Tag tangen ud.
Tangen er fastgjort bag på sikringsboksens dæksel på instrumentbordets stolpe.
Før en sikring udskiftes, er det nødvendigt:F At kende årsagen til fejlen og udbedre den.F At afbryde alle el-forbrugere.F At standse bilen og afbryde tændingen.F Af lokalisere den defekte sikring vha. oversigten og skemaerne, der findes på de følgende sider.
Udskiftning af en sikring
Ved udskiftning af sikring er det vigtigt:F At anvende den specielle tang til at tage sikringen ud af sikringsboksen for at kontrollere dens tråd.F Altid at udskifte en defekt sikring med en sikring af tilsvarende styrke (samme far ve), da en anden styrke vil kunne forårsage funktionsfejl (risiko for kortslutning).Hvis sikringen springer igen hurtigt efter udskiftningen, skal du få bilens elektriske system kontrolleret af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring, der ikke er nævnt i nedenstående skemaer vil kunne medføre en alvorlig fejl på bilen. Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Udskiftning af en sikring
Problemløsning

317
Toyota fralægger sig ethvert ansvar for de udgifter, der påløber til reparation af bilen, eller de fejl, som skyldes installation af tilbehør, som ikke er leveret eller anbefalet af Toyota, og som ikke er installeret i henhold til deres anvisninger, specielt vedrørende ekstraudstyr, der samlet forbruger mere end 10 milliampere.

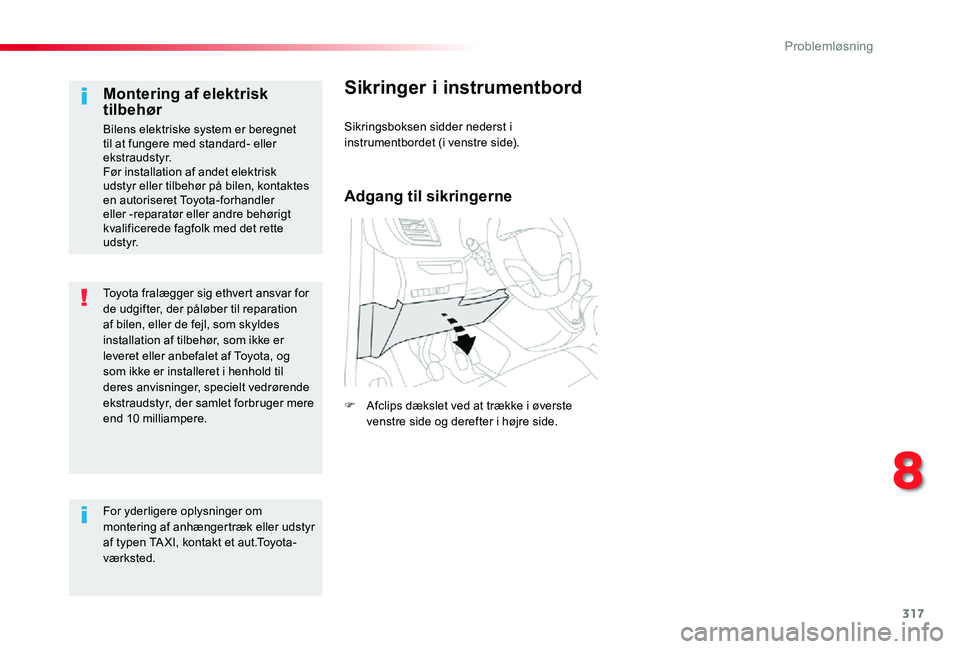

Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at fungere med standard- eller ekstraudstyr.Før installation af andet elektrisk udstyr eller tilbehør på bilen, kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.
For yderligere oplysninger om montering af anhængertræk eller udstyr af typen TA XI, kontakt et aut.Toyota-værksted.
Sikringer i instrumentbord
Sikringsboksen sidder nederst i instrumentbordet (i venstre side).
Adgang til sikringerne
F Afclips dækslet ved at trække i øverste venstre side og derefter i højre side.
8
Problemløsning

318
Sikringn r.Styrke(A)Funktioner
F110Elektrisk servostyretøj, koblingskontakt.
F415Horn.
F520Sprinklerpumpe forrude/bagrude.
F620Sprinklerpumpe forrude/bagrude.
F71012 V tilbehørsstik bag.
F820Enkelt eller dobbelt bagrudevisker.
F10/F1130Ind- og udvendige låse foran og bag.
F1310Betjeningspanel til forreste klimaanlæg, betjeningspanel til radio, gearstang, head up-display.
F145Alarm, ER A-GLONASS nødopkaldssystem.
F175Instrumentgruppe.
F193Ratkontakter.
F213"Smart Entry & Start System" eller tændingskontakt.
F223Regn- og lysføler, multifunktionskamera.
F235Display for ikke spændte eller opspændte sikkerhedsseler.
F245Berøringsskærm, bakkamera og parkeringshjælp.
F255Airbags.
F2920Radio, berøringsskærm, CD-afspiller, navigation.
F3115Radio (+ batteri)
F321512 V tilbehørsstik foran.
F345Blindvinkelsystem, el-styrede sidespejle.
F355Opvarmede dyser, kontakt til højdejustering af forlygter.
F365Opladning af udtagelig lygte, loftslys bag.
Version 1 (Eco)
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
Problemløsning

319
Sikring n r.Styrke(A)Funktioner
F13"Smart Entry & Start System" eller tændingskontakt.
F55Berøringsskærm, bakkamera og parkeringshjælp.
F710Betjeningspanel til klimaanlæg ved bagsæder, HiFi-forstærker.
F820Enkelt eller dobbelt bagrudevisker.
F10/F1130Ind- og udvendige låse foran og bag.
F123Alarm.
F171012 V tilbehørsstik bag.
F185ERA-GLONASS nødopkaldssystem.
F213Opladning af udtagelig lygte, loftslys bag.
F223Lys i handskerum, loftslys bag.
F235Blindvinkelsystem, el-styrede sidespejle.
F245Ratkontakter.
F255Kontakt til højdejustering af forlygter.
F263Display for ikke spændte eller opspændte sikkerhedsseler.
F273Regn- og lysføler, multifunktionskamera.
F2810Betjeningspanel til forreste klimaanlæg, betjeningspanel til radio, gearstang, head up-display.
F30A eller B15Radio (+ batteri).
F315Airbags
F331512 V tilbehørsstik foran.
F355Instrumentgruppe
F3620Radio, berøringsskærm, CD-afspiller, navigation.
Version 2 (Full)
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
8
Problemløsning

320

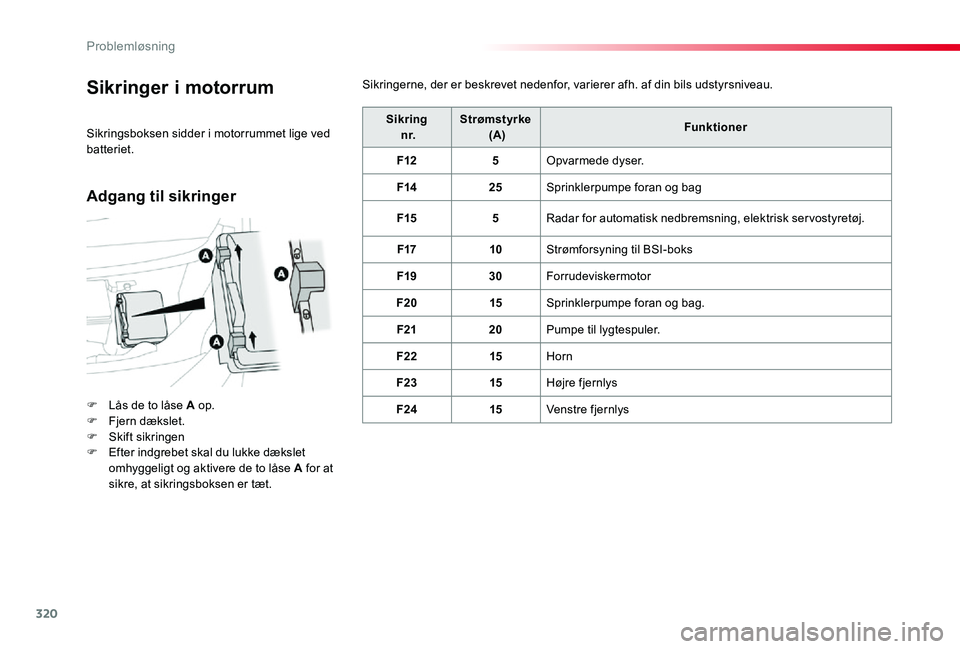

Sikringer i motorrum
F Lås de to låse A op.F Fjern dækslet.F Skift sikringenF Efter indgrebet skal du lukke dækslet omhyggeligt og aktivere de to låse A for at sikre, at sikringsboksen er tæt.
Sikring n r.Strømstyrke (A)Funktioner
F125Opvarmede dyser.
F1425Sprinklerpumpe foran og bag
F155Radar for automatisk nedbremsning, elektrisk servostyretøj.
F1710Strømforsyning til BSI-boks
F1930Forrudeviskermotor
F2015Sprinklerpumpe foran og bag.
F2120Pumpe til lygtespuler.
F2215Horn
F2315Højre fjernlys
F2415Venstre fjernlys
Sikringsboksen sidder i motorrummet lige ved batteriet.
Sikringerne, der er beskrevet nedenfor, varierer afh. af din bils udstyrsniveau.
Adgang til sikringer
Problemløsning
