TOYOTA PROACE 2020 Brugsanvisning (in Danish)

301

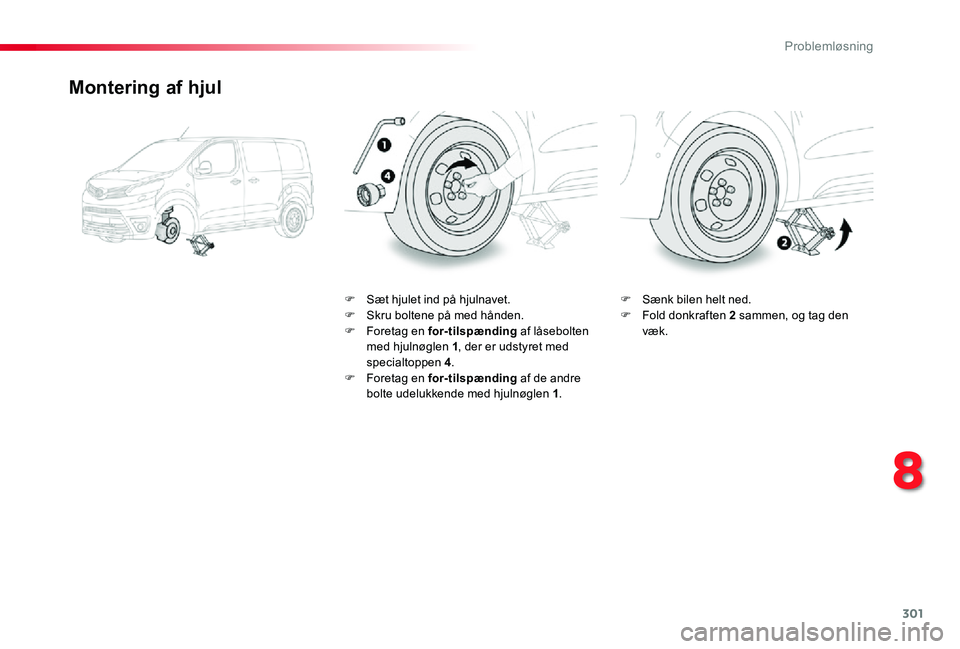

Montering af hjul
F Sæt hjulet ind på hjulnavet.F Skru boltene på med hånden.F Foretag en for-tilspænding af låsebolten med hjulnøglen 1, der er udstyret med specialtoppen 4.F Foretag en for-tilspænding af de andre bolte udelukkende med hjulnøglen 1.
F Sænk bilen helt ned.F Fold donkraften 2 sammen, og tag den væk.
8
Problemløsning

302

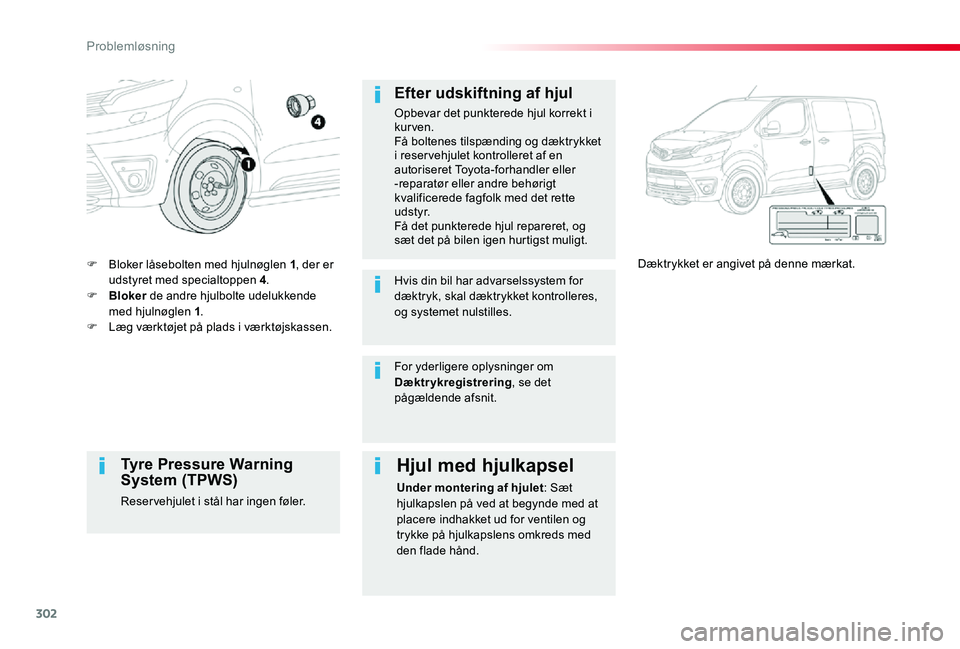

F Bloker låsebolten med hjulnøglen 1, der er udstyret med specialtoppen 4.F Bloker de andre hjulbolte udelukkende med hjulnøglen 1.F Læg værktøjet på plads i værktøjskassen.
Dæktrykket er angivet på denne mærkat.
Efter udskiftning af hjul
Opbevar det punkterede hjul korrekt i kurven.Få boltenes tilspænding og dæktrykket i reser vehjulet kontrolleret af en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette u d s t y r.Få det punkterede hjul repareret, og sæt det på bilen igen hurtigst muligt.
Hvis din bil har advarselssystem for dæktryk, skal dæktrykket kontrolleres, og systemet nulstilles.
Tyre Pressure Warning System (TPWS)
Reservehjulet i stål har ingen føler.
Hjul med hjulkapsel
Under montering af hjulet: Sæt hjulkapslen på ved at begynde med at placere indhakket ud for ventilen og trykke på hjulkapslens omkreds med
den flade hånd.
For yderligere oplysninger om Dæktrykregistrering, se det pågældende afsnit.
Problemløsning

303

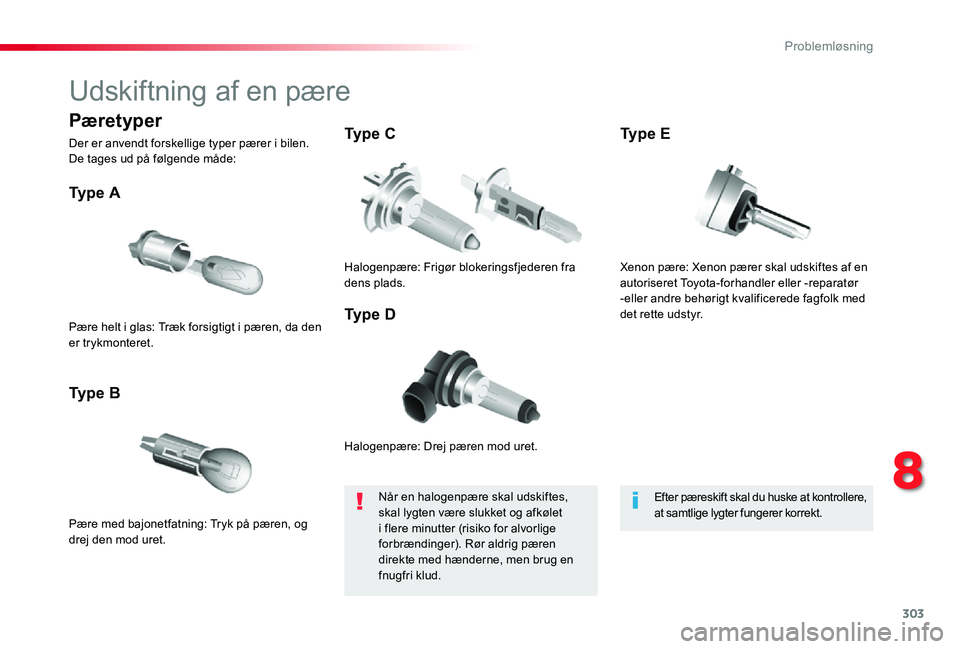

Udskiftning af en pære
Halogenpære: Drej pæren mod uret.
Ty p e A
Pære med bajonetfatning: Tryk på pæren, og drej den mod uret.
Ty p e B
Ty p e C
Ty p e DPære helt i glas: Træk forsigtigt i pæren, da den er trykmonteret.
Halogenpære: Frigør blokeringsfjederen fra dens plads.
Når en halogenpære skal udskiftes, skal lygten være slukket og afkølet i flere minutter (risiko for alvorlige forbrændinger). Rør aldrig pæren direkte med hænderne, men brug en fnugfri klud.
Efter pæreskift skal du huske at kontrollere, at samtlige lygter fungerer korrekt.
Pæretyper
Der er anvendt forskellige typer pærer i bilen. De tages ud på følgende måde:
Xenon pære: Xenon pærer skal udskiftes af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr.
Ty p e E
8
Problemløsning

304

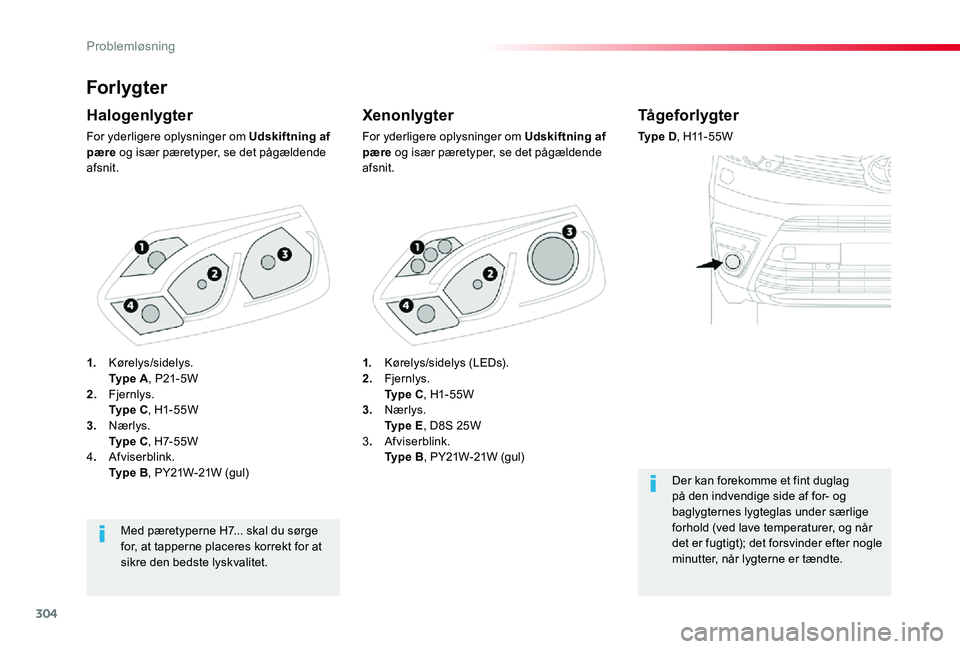

Forlygter
Xenonlygter
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
Halogenlygter
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
Med pæretyperne H7... skal du sørge for, at tapperne placeres korrekt for at sikre den bedste lyskvalitet.
TÃ¥geforlygter
Ty p e D, H11 - 5 5 W
Der kan forekomme et fint duglag på den indvendige side af for- og baglygternes lygteglas under særlige forhold (ved lave temperaturer, og når det er fugtigt); det forsvinder efter nogle
minutter, når lygterne er tændte.
1. Kørelys/sidelys (LEDs).2. Fjernlys. Ty p e C, H1- 55W3. Nærlys. Ty p e E, D8S 25W3. Afviserblink. Ty p e B, PY21W-21W (gul)
1. Kørelys/sidelys. Ty p e A, P21- 5W2. Fjernlys. Ty p e C, H1- 55W3. Nærlys. Ty p e C, H7- 5 5 W4. Afviserblink. Ty p e B, PY21W-21W (gul)
Problemløsning

305

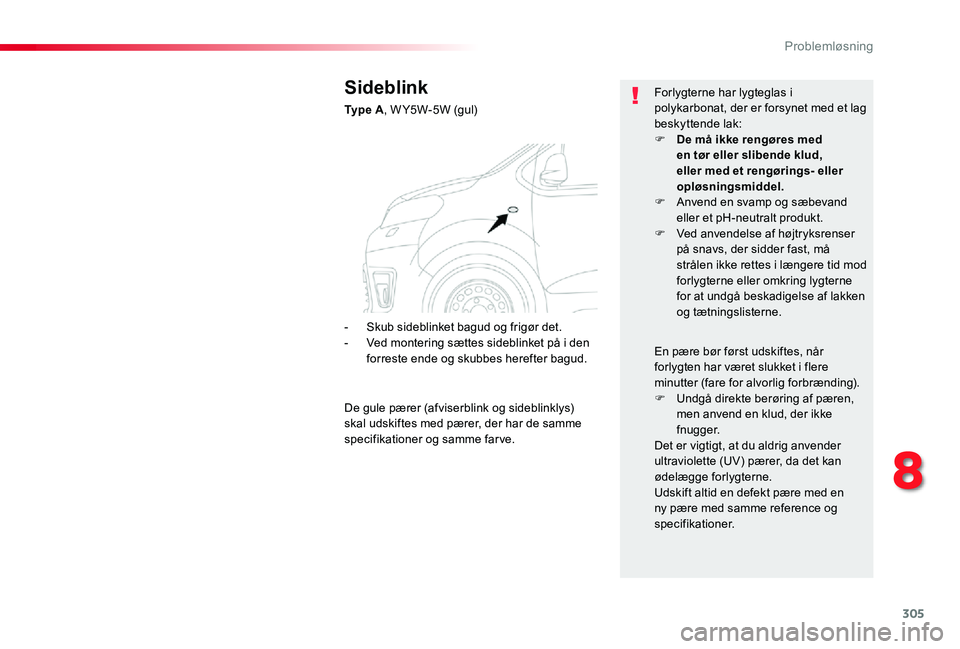

Sideblink
Ty p e A, W Y5W-5W (gul)
Forlygterne har lygteglas i polykarbonat, der er forsynet med et lag beskyttende lak:F De må ikke rengøres med en tør eller slibende klud, eller med et rengørings- eller opløsningsmiddel.F Anvend en svamp og sæbevand eller et pH-neutralt produkt.F Ved anvendelse af højtryksrenser på snavs, der sidder fast, må strålen ikke rettes i længere tid mod forlygterne eller omkring lygterne for at undgå beskadigelse af lakken og tætningslisterne.
En pære bør først udskiftes, når forlygten har været slukket i flere minutter (fare for alvorlig forbrænding).F Undgå direkte berøring af pæren, men anvend en klud, der ikke fnugger.Det er vigtigt, at du aldrig anvender ultraviolette (UV) pærer, da det kan ødelægge forlygterne.Udskift altid en defekt pære med en ny pære med samme reference og specifikationer.
- Skub sideblinket bagud og frigør det.- Ved montering sættes sideblinket på i den forreste ende og skubbes herefter bagud.
De gule pærer (afviserblink og sideblinklys) skal udskiftes med pærer, der har de samme specifikationer og samme farve.
8
Problemløsning

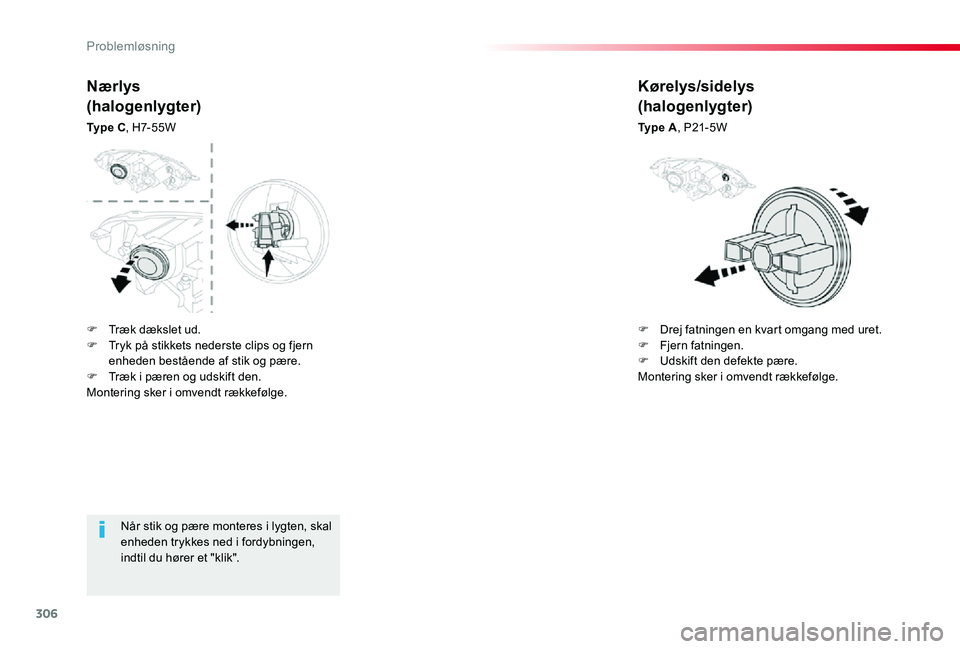

306
Når stik og pære monteres i lygten, skal enheden trykkes ned i fordybningen, indtil du hører et "klik".
Nærlys
(halogenlygter)
Ty p e C, H7- 5 5 W
Kørelys/sidelys
(halogenlygter)
Ty p e A, P21- 5W
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
F Drej fatningen en kvart omgang med uret.F Fjern fatningen.F Udskift den defekte pære. Montering sker i omvendt rækkefølge.
Problemløsning

307
Pas på området bag højre lygte (i bilens retning), som kan være varmt og medføre en risiko for forbrænding (udluftningsrør).
Hvis kontrollampen for afviserblink (højre eller venstre) blinker hurtigt, betyder det, at en pære i den pågældende side er defekt.

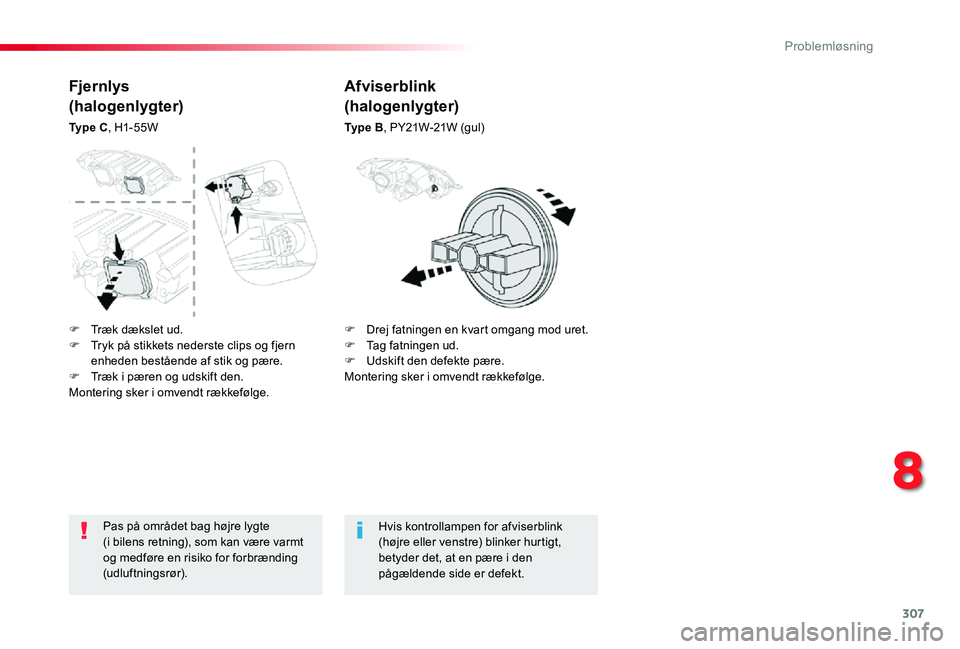

Afviserblink
(halogenlygter)
Ty p e B, PY21W-21W (gul)
Fjernlys
(halogenlygter)
Ty p e C, H1- 55W
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
F Drej fatningen en kvart omgang mod uret.F Tag fatningen ud.F Udskift den defekte pære.Montering sker i omvendt rækkefølge.
8
Problemløsning

308

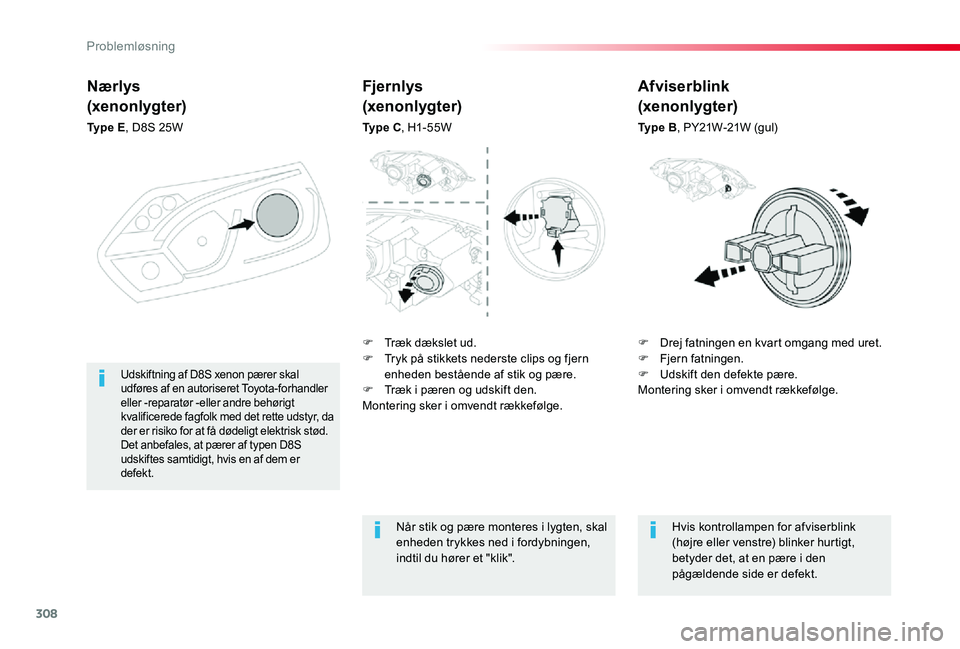

Nærlys
(xenonlygter)
Ty p e E, D8S 25W
F Drej fatningen en kvart omgang med uret.F Fjern fatningen.F Udskift den defekte pære.Montering sker i omvendt rækkefølge.Udskiftning af D8S xenon pærer skal udføres af en autoriseret Toyota-forhandler eller -reparatør -eller andre behørigt kvalificerede fagfolk med det rette udstyr, da der er risiko for at få dødeligt elektrisk stød.Det anbefales, at pærer af typen D8S udskiftes samtidigt, hvis en af dem er defekt.
Fjernlys
(xenonlygter)
Ty p e C, H1- 55W
Når stik og pære monteres i lygten, skal enheden trykkes ned i fordybningen, indtil du hører et "klik".
Hvis kontrollampen for afviserblink (højre eller venstre) blinker hurtigt, betyder det, at en pære i den pågældende side er defekt.
Afviserblink
(xenonlygter)
Ty p e B, PY21W-21W (gul)
F Træk dækslet ud. F Tryk på stikkets nederste clips og fjern enheden bestående af stik og pære.F Træk i pæren og udskift den.Montering sker i omvendt rækkefølge.
Problemløsning

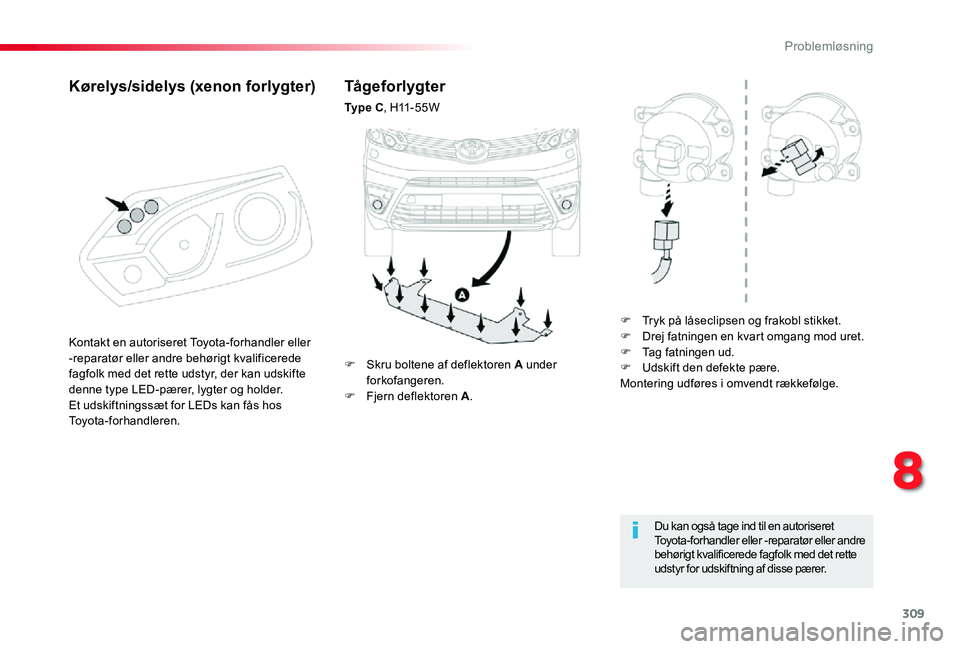

309
TÃ¥geforlygter
Ty p e C, H11 - 5 5 W
F Tryk på låseclipsen og frakobl stikket.F Drej fatningen en kvart omgang mod uret.F Tag fatningen ud.F Udskift den defekte pære.Montering udføres i omvendt rækkefølge.
Du kan også tage ind til en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr for udskiftning af disse pærer.
F Skru boltene af deflektoren A under forkofangeren.F Fjern deflektoren A.
Kontakt en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk med det rette udstyr, der kan udskifte denne type LED-pærer, lygter og holder.Et udskiftningssæt for LEDs kan fås hos Toyota-forhandleren.
Kørelys/sidelys (xenon forlygter)
8
Problemløsning

310

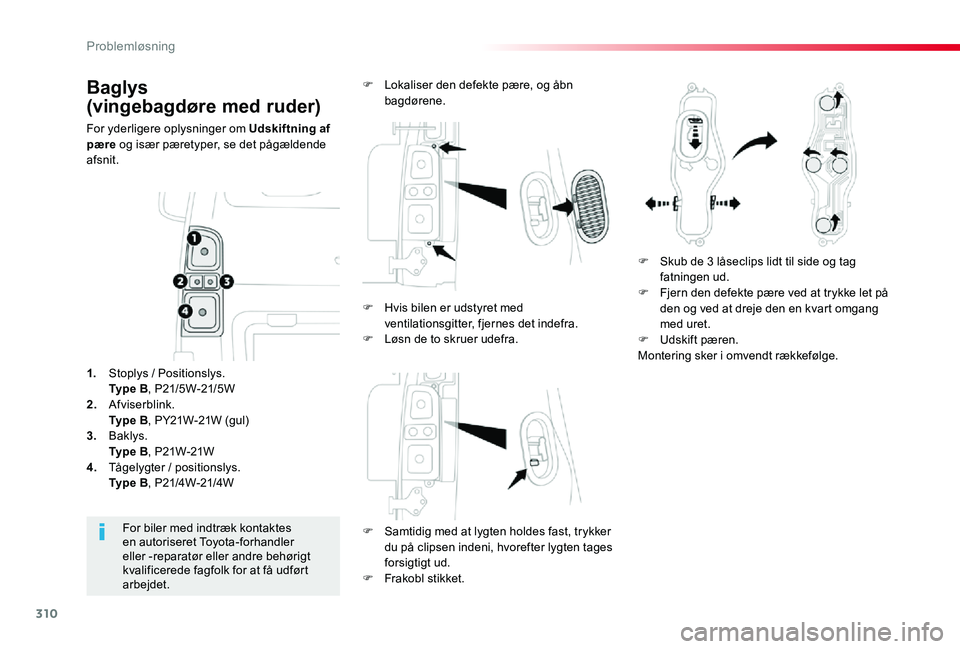

Baglys
(vingebagdøre med ruder)
For yderligere oplysninger om Udskiftning af pære og især pæretyper, se det pågældende afsnit.
F Samtidig med at lygten holdes fast, trykker
du på clipsen indeni, hvorefter lygten tages forsigtigt ud.F Frakobl stikket.
For biler med indtræk kontaktes en autoriseret Toyota-forhandler eller -reparatør eller andre behørigt kvalificerede fagfolk for at få udført arbejdet.
1. Stoplys / Positionslys. Ty p e B, P21/5W-21/5W2. Afviserblink. Ty p e B, PY21W-21W (gul)3. Baklys. Ty p e B, P21W-21W4. TÃ¥gelygter / positionslys. Ty p e B, P21/4W-21/4W
F Lokaliser den defekte pære, og åbn bagdørene.
F Skub de 3 låseclips lidt til side og tag fatningen ud.F Fjern den defekte pære ved at trykke let på den og ved at dreje den en kvart omgang med uret.F Udskift pæren.Montering sker i omvendt rækkefølge.
F Hvis bilen er udstyret med ventilationsgitter, fjernes det indefra.F Løsn de to skruer udefra.
Problemløsning
